Visio平面布局绘制Visio是一款用于绘制各种图表和平面布局的专业工具。
无论是家居设计、办公室规划还是工业流程图,Visio都能提供简便而高效的绘图功能。
本文将介绍如何使用Visio软件进行平面布局绘制,并提供一些实用技巧。
1. 准备工作在开始绘制之前,确保你已经安装好Visio软件,并且熟悉基本的操作。
如果你是第一次使用Visio,可以参考官方的教程或者在线视频来学习软件的使用方法。
2. 创建新绘图打开Visio软件后,点击“创建新文件”或使用快捷键Ctrl+N来创建一个新的绘图。
在弹出的窗口中选择“空白绘图”,然后点击“创建”按钮。
3. 选择合适的模板根据你所需要绘制的平面布局类型,选择一个合适的模板。
Visio提供了各种模板,包括家居布局、办公室规划、流程图等。
点击“模板类别”下拉菜单,选择目标模板,然后点击“创建”按钮。
4. 绘制平面布局现在你已经进入了绘图界面。
可以利用Visio提供的工具栏和菜单栏来绘制平面布局。
例如,你可以使用“画笔工具”来绘制墙壁,使用“矩形工具”来绘制家具或办公设备等。
5. 添加文本和标注在绘制平面布局的过程中,你可能需要添加一些文本或标注来说明细节或提供更多信息。
你可以使用Visio的文本工具来添加文本框,然后在框中输入你需要的文字。
也可以使用标注工具来标注某些特殊地方或指示方向。
6. 添加符号和图标如果你希望在平面布局中添加一些符号和图标,Visio也提供了相关的工具。
点击“图形”选项卡,在下拉菜单中选择你需要的符号或图标,然后点击绘图区域来添加。
7. 调整布局和样式一旦完成初步的平面布局绘制,你可以对图形和文本进行调整以使其更符合实际需求。
Visio提供了调整大小、移动、旋转等功能,以便你对元素进行微调。
此外,你还可以对布局样式进行修改,如改变背景颜色、字体样式等。
8. 保存和导出当你满意绘制的平面布局后,点击“文件”菜单,选择“保存”来保存你的工作。
在考虑装修之初,业主朋友们一定会寻找好用的软件来尝试DIY自己的户型布置,或是因为是二手房装修,无法找到以前的准备户型图了,所以想自己尝试画个平面图来论坛与大家交流咨询,但是专业的AUTO CAD软件又太复杂,不容易上手。
比如圆方、颐家家居、3D Home、72XUAN等很多的DIY软件,但是很多朋友最后发觉自己对于色彩和灯光效果的驾驭能力实在有限,想做出一幅赏心悦目的效果图来恐怕不是三两天时间能搞定的事情,于是退而求其次,改画平面图吧。
如果能有一个好的平面图,带着平面图来论坛与大家交流咨询,也是非常好的,我不主张自己DIY做设计,但是对于二手房装修的客户或对自己的需求文字表述能力并不强的业主朋友们来说,画一个带有自己想法的平面图还是很有必要的,这样会大大提升大家在论坛交流咨询的效果。
专业设计人员通常都是用CAD制图的,可是CAD的界面对于初学者来说并不算友好,不论是菜单的设置还是元件库的内容,都让大家看得晕晕乎乎的。
今天来与大家分享一个非常简单的软件Visio,这是微软的东西,起码界面是不陌生的,Visio的绝大部分操作都和Word类似,因此学起来非常的简单。
Visio自带了简单的家具库,可以对家具摆放的位置进行排列组合。
CAD的图纸也可以直接导入Visio,用来重新编辑。
二手房通常都没有图纸,用Visio自己画个图,再简单不过了。
需要说明的是,Visio虽然是Office自带的软件,但是简版的Office大都是没有集成安装包的,需要单独下载安装。
这个软件可以直接在网上免费下载的,在百度输入“Office Visio下载”就能找到了。
以Visio 2007为例简单介绍一下入门步骤吧——1.新建平面图文件打开软件进入以下界面,选择【地面和平面布置图】向下翻,找到【平面布置图】点击右侧创建就可以了2 绘制平面图Visio带的库比较简单,不过绘制平面图需要用到的墙体、门窗,甚至简单的家具,在库里都是一应俱全的。

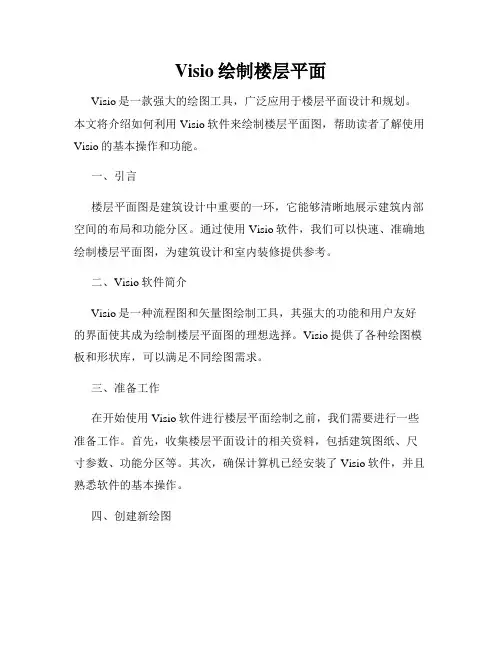

Visio绘制楼层平面Visio是一款强大的绘图工具,广泛应用于楼层平面设计和规划。
本文将介绍如何利用Visio软件来绘制楼层平面图,帮助读者了解使用Visio的基本操作和功能。
一、引言楼层平面图是建筑设计中重要的一环,它能够清晰地展示建筑内部空间的布局和功能分区。
通过使用Visio软件,我们可以快速、准确地绘制楼层平面图,为建筑设计和室内装修提供参考。
二、Visio软件简介Visio是一种流程图和矢量图绘制工具,其强大的功能和用户友好的界面使其成为绘制楼层平面图的理想选择。
Visio提供了各种绘图模板和形状库,可以满足不同绘图需求。
三、准备工作在开始使用Visio软件进行楼层平面绘制之前,我们需要进行一些准备工作。
首先,收集楼层平面设计的相关资料,包括建筑图纸、尺寸参数、功能分区等。
其次,确保计算机已经安装了Visio软件,并且熟悉软件的基本操作。
四、创建新绘图打开Visio软件后,我们需要创建一个新的绘图文件。
在Visio的起始页面上,点击“新建”按钮,选择“空白绘图”模板,并指定图纸的尺寸和方向。
五、绘制外部轮廓在Visio的绘图界面中,我们可以利用各种形状库来快速绘制楼层平面图的外部轮廓。
例如,我们可以在“建筑和结构”形状库中找到墙壁、门窗等形状,并将它们拖拽到绘图界面中。
六、绘制内部元素在绘制外部轮廓之后,我们可以开始绘制楼层平面图的内部元素,如房间、走廊、楼梯等。
Visio提供了各种形状库和绘图工具,可以帮助我们快速绘制各种元素。
七、调整样式和布局一般来说,楼层平面图需要具备一定的美观度和可读性。
Visio软件提供了丰富的样式和布局选项,可以调整元素的颜色、线条样式、字体大小等,以及对元素进行对齐、分组等操作。
八、添加文字说明楼层平面图需要清晰的文字说明,以便读者理解和识别各个区域的用途。
Visio软件提供了文本框和标签等工具,可以方便地添加文字说明,使平面图更加完整。
九、保存和分享绘制完成后,我们需要将楼层平面图保存为相应的文件格式,如Visio文件、图片文件等。

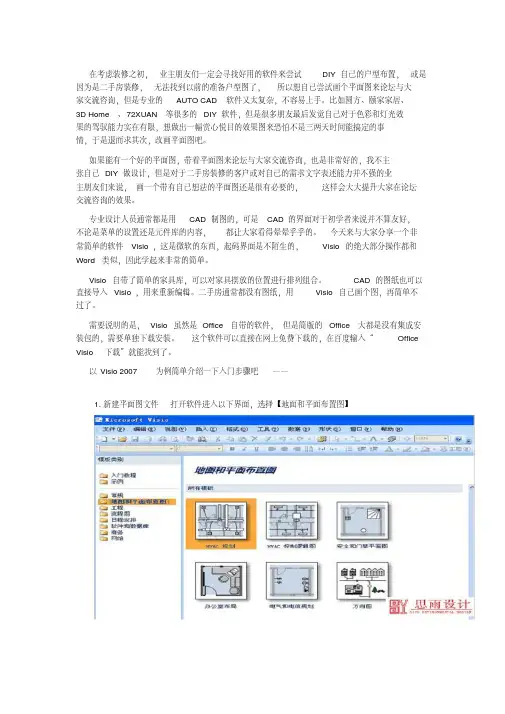

在考虑装修之初,业主朋友们一定会寻找好用的软件来尝试DIY自己的户型布置,或是因为是二手房装修,无法找到以前的准备户型图了,所以想自己尝试画个平面图来论坛与大家交流咨询,但是专业的AUTO CAD软件又太复杂,不容易上手。
比如圆方、颐家家居、3D Home、72XUAN等很多的DIY软件,但是很多朋友最后发觉自己对于色彩和灯光效果的驾驭能力实在有限,想做出一幅赏心悦目的效果图来恐怕不是三两天时间能搞定的事情,于是退而求其次,改画平面图吧。
如果能有一个好的平面图,带着平面图来论坛与大家交流咨询,也是非常好的,我不主张自己DIY做设计,但是对于二手房装修的客户或对自己的需求文字表述能力并不强的业主朋友们来说,画一个带有自己想法的平面图还是很有必要的,这样会大大提升大家在论坛交流咨询的效果。
专业设计人员通常都是用CAD制图的,可是CAD的界面对于初学者来说并不算友好,不论是菜单的设置还是元件库的内容,都让大家看得晕晕乎乎的。
今天来与大家分享一个非常简单的软件Visio,这是微软的东西,起码界面是不陌生的,Visio的绝大部分操作都和Word类似,因此学起来非常的简单。
Visio自带了简单的家具库,可以对家具摆放的位置进行排列组合。
CAD的图纸也可以直接导入Visio,用来重新编辑。
二手房通常都没有图纸,用Visio自己画个图,再简单不过了。
需要说明的是,Visio虽然是Office自带的软件,但是简版的Office大都是没有集成安装包的,需要单独下载安装。
这个软件可以直接在网上免费下载的,在百度输入“Office Visio下载”就能找到了。
以Visio 2007为例简单介绍一下入门步骤吧——1.新建平面图文件打开软件进入以下界面,选择【地面和平面布置图】向下翻,找到【平面布置图】点击右侧创建就可以了2 绘制平面图Visio带的库比较简单,不过绘制平面图需要用到的墙体、门窗,甚至简单的家具,在库里都是一应俱全的。

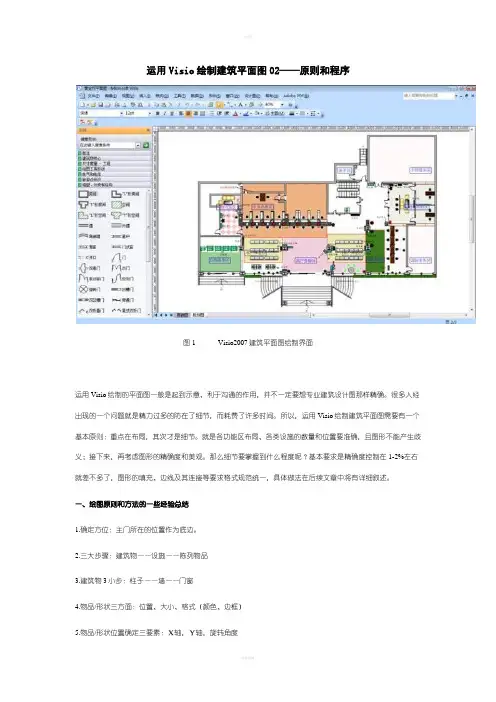

运用Visio绘制建筑平面图02——原则和程序图1 Visio2007建筑平面图绘制界面运用Visio绘制的平面图一般是起到示意、利于沟通的作用,并不一定要想专业建筑设计图那样精确。
很多人经出现的一个问题就是精力过多的防在了细节,而耗费了许多时间。
所以,运用Visio绘制建筑平面图需要有一个基本原则:重点在布局,其次才是细节。
就是各功能区布局、各类设施的数量和位置要准确,且图形不能产生歧义;接下来,再考虑图形的精确度和美观。
那么细节要掌握到什么程度呢?基本要求是精确度控制在1-2%左右就差不多了,图形的填充、边线及其连接等要求格式规范统一,具体做法在后续文章中将有详细叙述。
一、绘图原则和方法的一些经验总结1.确定方位:主门所在的位置作为底边。
2.三大步骤:建筑物——设施——陈列物品3.建筑物3小步:柱子——墙——门窗4.物品/形状三方面:位置、大小、格式(颜色、边框)5.物品/形状位置确定三要素:X轴,Y轴,旋转角度6.直接复制已有的同类图形的Visio文件7.直接复制已有的模具8.用格式刷批量设置格式9.用“形状数据窗口”或“大小和形状窗口”准确调整形状大小10.用“大小和形状窗口”准确定位形状11.用“扫视和缩放窗口”在大图中定位和缩放12.用参考线对其图形13.用“Ctrl+Shift”准确复制和定位图形二、绘图程序绘图的程序很重要,也就是先做什么、后做什么,它直接影响到绘图的速度和质量,对于初学者尤其重要。
分两种情况来讲述绘图程序:第一种情况——手头上有类似的Visio绘制的平面图,步骤如下:1.将这个平面图文件复制一份;2.修改文件名和绘图页名称;3.插入新的绘图页;4.根据实际建筑平面的大小设置绘图页面(详见下一篇“页面设置”一文);5.“放线”,即打参考线(详见下一篇“精确绘图工具”一文);6.绘制柱子外墙—内墙;7.绘制门窗;8.绘制重要设施;9.绘制次要设施;10.绘制陈列物品;11.绘制植物;12.保存。
利用Microsoft Visio绘制流程图和图表Microsoft Visio是一款功能强大的绘图工具,广泛应用于各个行业和领域。
它具有绘制流程图和图表的能力,帮助用户可视化展示和理解复杂的流程和数据。
本文将介绍如何利用Microsoft Visio绘制流程图和图表。
一、准备工作在使用Microsoft Visio绘制流程图和图表之前,我们需要进行一些准备工作。
首先,确保你已经安装了Visio软件,如果没有,请前往微软官网下载并安装。
其次,确定你要绘制的流程或数据的范围和内容,清楚地将其整理到一个文档或者纸上,以便后续绘制时参考。
二、绘制流程图1. 打开Visio软件,选择相应的流程图模板。
Visio提供了多种预设的流程图模板,例如基本流程图、十字功能流程图等。
根据你的实际需求选择一个合适的模板。
2. 绘制流程图的基本形状。
使用Visio提供的绘图工具,例如矩形、圆形、箭头等,将流程图的基本形状绘制出来。
每个形状代表一个流程节点或处理步骤,根据实际情况进行命名并连接起来。
3. 添加文本说明和注解。
对于每个流程节点或处理步骤,可以添加文本说明和注解,以更清晰地描述其功能和作用。
使用Visio的文本工具,在相应的形状上添加文本说明,并用箭头或其他注解指向需要解释的内容。
4. 完善流程图的排版和细节。
在整体流程图的基础上,调整形状的位置和对齐方式,使其有良好的可读性。
可以根据需要添加颜色、样式和图标等,以增强流程图的视觉效果。
5. 导出和分享流程图。
完成流程图后,可以将其导出为常见的图片格式(如PNG、JPEG)或者PDF文件,以便与他人分享或嵌入到其他文档中。
Visio还支持直接在绘图中生成网页链接,方便他人在线查看和编辑。
三、绘制图表1. 创建一个新的绘图页面。
在Visio中,每个绘图页面可以看作是一个独立的画布,我们可以在其中绘制图表。
点击Visio顶部菜单中的"新建页面"或者使用快捷键Ctrl+N,创建一个新的绘图页面。

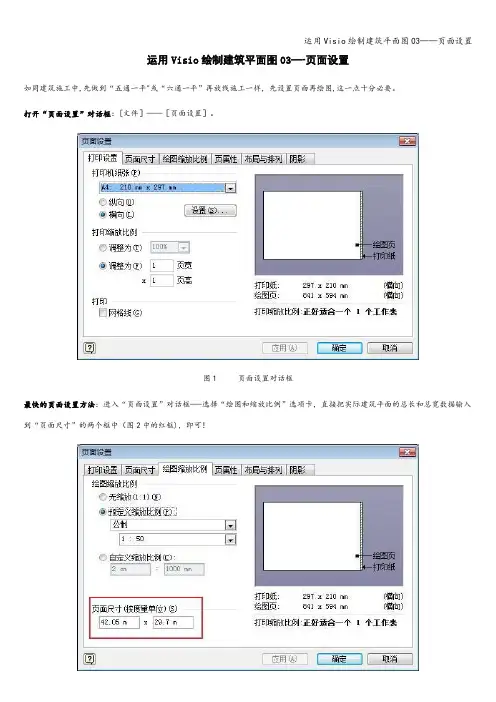

运用Visio绘制建筑平面图03—-页面设置
如同建筑施工中,先做到“五通一平"或“六通一平”再放线施工一样,先设置页面再绘图,这一点十分必要。
打开“页面设置”对话框:[文件]——[页面设置]。
图1 页面设置对话框
最快的页面设置方法:进入“页面设置”对话框—-选择“绘图和缩放比例”选项卡,直接把实际建筑平面的总长和总宽数据输入到“页面尺寸”的两个框中(图2中的红框),即可!
图2 快速进行页面设置一般情况下设置页面,要注意3个地方:
1。
打印的纸张设置和打印缩放比例的设置
图3 打印页面设置2。
预订义的页面尺寸没有需要的,在自定义大小框中输入实际的长和宽
图4 自定义页面尺寸
3。
设置背景可能带来的问题
有时,一些同事绘图时,会出现图中出现自己不需要的图形,而且有时这些图形还在变化,也不知道在哪里删除它们。
其实,这是背景的问题。
我们绘制的平面图是“前景”,有时为了美化页面,可以设置背景。
但最好不要把别的绘图文件作为背景,否则,当作为背景的图出现变化,我们当前的平面图上也就出现相应的变化.
图5 注意设置背景带来的问题。

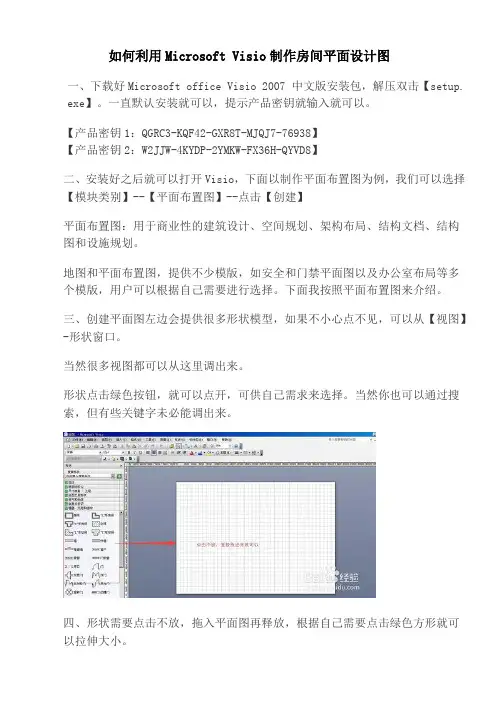

如何利用Microsoft Visio制作房间平面设计图
一、下载好Microsoft office Visio 2007 中文版安装包,解压双击【setup. exe】。
一直默认安装就可以,提示产品密钥就输入就可以。
【产品密钥1:QGRC3-KQF42-GXR8T-MJQJ7-76938】
【产品密钥2:W2JJW-4KYDP-2YMKW-FX36H-QYVD8】
二、安装好之后就可以打开Visio,下面以制作平面布置图为例,我们可以选择【模块类别】--【平面布置图】--点击【创建】
平面布置图:用于商业性的建筑设计、空间规划、架构布局、结构文档、结构图和设施规划。
地图和平面布置图,提供不少模版,如安全和门禁平面图以及办公室布局等多个模版,用户可以根据自己需要进行选择。
下面我按照平面布置图来介绍。
3
三、创建平面图左边会提供很多形状模型,如果不小心点不见,可以从【视图】-形状窗口。
当然很多视图都可以从这里调出来。
形状点击绿色按钮,就可以点开,可供自己需求来选择。
当然你也可以通过搜索,但有些关键字未必能调出来。
4
四、形状需要点击不放,拖入平面图再释放,根据自己需要点击绿色方形就可以拉伸大小。
1.5
五、有时放置其他标志物在平面图显示很小,想放大又拉伸不了,这里介绍小技巧,按ctrl键不放,利用鼠标滚轮放大。
再按照步骤三拉伸。
或者菜单栏上面选择比例放大。
2.6
六、根据自己需要设计图,保存好设计图,若要换其他格式,也可以另存为想要格式,如jpg格式。
END。
Visio工程图和建筑平面图的绘制技巧工程图和建筑平面图对于建筑师、设计师以及其他相关专业人士来说是非常重要的。
Visio作为一种流程图和矢量图绘制软件,不仅可以绘制流程图,还可以用于绘制工程图和建筑平面图。
在本文中,将介绍一些绘制Visio工程图和建筑平面图的技巧和要点。
一、选择适当的模板在使用Visio绘制工程图和建筑平面图之前,首先需要选择适当的模板。
Visio提供了许多模板,包括建筑平面图、管道和仪表图、电气工程图等。
根据绘制的需求,选择最合适的模板可以帮助节省时间和精力。
二、使用标准符号和尺寸在绘制工程图和建筑平面图时,使用标准符号和尺寸非常重要。
符号和尺寸的一致性可以确保绘制的图纸易于理解和解读。
Visio中提供了许多预定义的符号,可以根据需要进行调整和修改。
此外,还可以根据需要设置尺寸单位和比例,以便准确地表示所需图纸的实际尺寸。
三、合理组织图层结构在绘制复杂的工程图和建筑平面图时,合理的图层结构是必不可少的。
通过将不同的元素和对象放置在不同的图层中,可以方便地进行管理和编辑。
此外,合理的图层结构还可以确保图纸的清晰度和可读性。
Visio中可以轻松创建、编辑和调整图层,并可以根据需要进行显示和隐藏。
四、利用连接线和箭头连接线和箭头在工程图和建筑平面图中起着连接和指示的作用。
Visio提供了丰富的连接线和箭头选项,可以根据需要选择适当的样式和类型。
在绘制电气工程图时,可以使用Visio的自动连接功能,快速连接电线和设备。
此外,还可以根据需要添加文字和注释,以解释连接线和箭头的用途和方向。
五、运用图形效果和颜色图形效果和颜色可以增强工程图和建筑平面图的可视化效果。
Visio提供了各种图形效果和颜色选项,可以根据需要进行设置和调整。
例如,在绘制建筑平面图时,可以使用Visio的3D效果和阴影效果,使图纸看起来更加逼真和立体。
此外,还可以使用不同的颜色来表示不同的元素和功能,提高图纸的可读性和易于理解性。

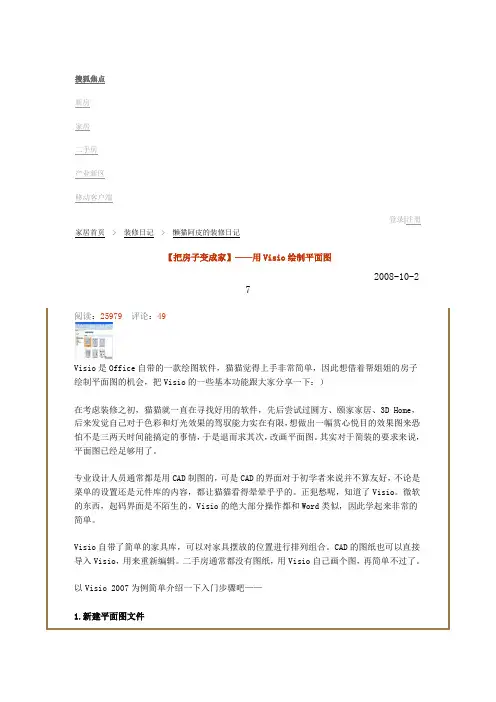

家居首页 > 装修日记 > 懒猫阿皮的装修日记【把房子变成家】——用Visio绘制平面图2008-10-27阅读:25979评论:49Visio是Office自带的一款绘图软件,猫猫觉得上手非常简单,因此想借着帮姐姐的房子绘制平面图的机会,把Visio的一些基本功能跟大家分享一下:)在考虑装修之初,猫猫就一直在寻找好用的软件,先后尝试过圆方、颐家家居、3D Home,后来发觉自己对于色彩和灯光效果的驾驭能力实在有限,想做出一幅赏心悦目的效果图来恐怕不是三两天时间能搞定的事情,于是退而求其次,改画平面图。
其实对于简装的要求来说,平面图已经足够用了。
专业设计人员通常都是用CAD制图的,可是CAD的界面对于初学者来说并不算友好,不论是菜单的设置还是元件库的内容,都让猫猫看得晕晕乎乎的。
正犯愁呢,知道了Visio。
微软的东西,起码界面是不陌生的,Visio的绝大部分操作都和Word类似,因此学起来非常的简单。
Visio自带了简单的家具库,可以对家具摆放的位置进行排列组合。
CAD的图纸也可以直接导入Visio,用来重新编辑。
二手房通常都没有图纸,用Visio自己画个图,再简单不过了。
以Visio 2007为例简单介绍一下入门步骤吧——1.新建平面图文件首先在初始页面选择“地图和平面布置图”。
选择其中的“平面布置图”,点页面右方的“创建”按钮,新建文件。
2.绘制平面图Visio带的库比较简单,不过绘制平面图需要用到的墙体、门窗,甚至简单的家具,在库里都是一应俱全的。
从“视图”菜单,打开“大小和位置”窗口,就是上图中位于左下角的小窗口啦。
然后用鼠标左键选中需要添加的元件,直接拖拽到绘图窗口里,然后就可以通过大小和位置窗口里面的各项参数,设置元件的起止位置、角度和大小了。
譬如墙体,可以设置墙体的厚度,也可以随意旋转角度。
Visio是可以将相邻的墙体自动连接起来,按住鼠标左键拖动其中一个墙体,当它与另一个墙体出现重合的时候,重合点会出现如上图所示的红色小方框,松开鼠标左键,两个墙体就连接起来了。
visio操作手册Visio是一款流程图设计软件,广泛应用于企业、教育机构等场景。
本操作手册将为您提供Visio的基本操作指南,帮助您快速上手使用该软件。
以下是Visio的一些常见操作技巧和功能介绍。
一、界面介绍1. 菜单栏:Visio的菜单栏位于软件的顶部,包含了各种功能选项,如文件、编辑、视图、格式等。
您可以通过点击相应的菜单选项来操作。
2. 工具栏:Visio的工具栏位于菜单栏的下方,提供了常用的工具按钮,如选择工具、画笔工具、文本工具等。
您可以根据需要选择相应的工具。
3. 画布:Visio的画布是您进行图形设计的主要区域,位于界面的中央。
您可以在画布上绘制、编辑和排列各种图形。
4. 侧边栏:Visio的侧边栏位于画布的右侧,提供了一些辅助工具,如形状库、属性窗口等。
您可以根据需要展开或关闭相应的侧边栏。
二、基本操作1. 创建新文档:在Visio的菜单栏中,选择"文件"->"新建",可以创建一个新的绘图文档。
您可以选择不同类型的模板,如流程图、组织结构图等。
2. 添加图形:在Visio的工具栏中,选择相应的图形工具,如矩形工具、箭头工具等。
点击并拖动鼠标,在画布上绘制相应的图形。
3. 编辑图形:选中已绘制的图形,可以进行编辑操作。
您可以更改图形的大小、颜色、字体等属性。
双击图形可以编辑文本内容。
4. 连接图形:在Visio中,您可以连接不同的图形,形成流程图或网络拓扑图等。
选中需要连接的图形,点击连接工具,将鼠标拖动到目标图形上即可建立连接。
5. 添加文本:在Visio的工具栏中,选择文本工具,可以在画布上添加文字说明。
选中文本工具后,单击画布即可添加文本框,输入相应的文字。
6. 调整布局:Visio提供了一些布局工具,可以自动调整图形的排列和对齐。
您可以在菜单栏的"布局"选项中找到相应的工具,并根据需要进行调整。
7. 导出文档:完成绘图后,您可以将Visio文档导出为不同的格式,如PDF、图片等。
Visio 2003家居设计实例详解Visio是一个图表绘制程序,它可以帮助你创建说明和组织复杂设想、过程与系统的业务和技术图表。
使用Visio创建的图表使你能够将信息形像化,并能够以清楚简明的方式有效地交流信息。
Visio包括了机械工程、建筑设计图、组织结构图等16种绘图类型,这里我们以时下最为流行的家居设计为例,说明Visio的使用方法与技巧。
一、“个人天地”单间设计实例说明:王小姐拥有一个仅25平方米的一居室。
她希望充分发挥有限空间的作用,布置成一个小小的安乐窝:既当起居室,又兼作餐厅,还要当客厅,不时与朋友小聚。
如图1所示。
1.户型结构规划我们先来画出单间墙壁、壁柱与阳台。
如果是商品房,可参照开发商提供的平面布置图绘制房间结构。
如果没有平面布置图,可以自己量一下尺寸。
(1)准备工作启动Visio,在出现的“选择绘图类型”列表中,选择“建筑设计图”类别的“家居规划”模板。
点击“文件→页面设置”菜单命令,在出现的“页面设置”对话框中,点击“打印设置”选项卡,设置“打印纸”为“纵向”;点击“页面尺寸”选项卡,设置“页面方向”为“纵向”;再点击“绘图缩放比例”选项卡,选择“预定义的缩放比例”项,在下拉列表中选择比例为“1:10”。
现在,可以在“页面尺寸”项中看到绘图区为“5.94×8.41”,是近50平方米,已经足够大了。
点击“确定”按钮。
(2)新建墙壁点击“形状”区的“墙壁、外壳和结构”类目,拖曳一个矩形“房间”到绘图区。
我们可以调节形状周围的8个矩形控制点,以更改大小,调节圆形控制点,以旋转它的方向。
右键点击“房间”形状,选择“属性”命令,在出现的“自定义属性”对话框中,设置“宽度”为3.5m,“高度”为6.9m。
点击“确定”按钮后,将“房间”移动到绘图区中央。
在离最上面墙壁2米处,还有一段内墙。
在“墙壁、外壳和结构”类目中找到“墙壁”项,拖到房间左侧墙壁。
设置属性为“墙长”0.7m,“墙厚”120mm,点击“确定”按钮。
visio的使用方法Visio是一款广泛应用于流程图、组织结构图、网络拓扑图、UML 图等绘制的软件,本文将介绍Visio的使用方法。
1. 安装Visio软件需要下载并安装Visio软件。
Visio软件有专业版和标准版两种,根据需要选择相应版本。
安装完成后,可以打开Visio开始使用。
2. 新建绘图打开Visio软件后,可以选择新建绘图。
在弹出的窗口中,可以选择绘图类型,如流程图、组织结构图、网络拓扑图、UML图等。
选择绘图类型后,可以选择相应的模板开始绘制。
3. 绘制形状在Visio中,可以通过拖拽和连接形状的方式绘制图形。
在工具栏中选择需要绘制的形状,然后拖拽到绘图区域中,可以进行大小、位置等的调整。
可以通过连接线连接不同的形状,形成完整的图形。
4. 编辑形状在Visio中,可以对已经绘制好的形状进行编辑。
选择要编辑的形状,然后在工具栏中选择相应的编辑工具,可以进行大小、颜色、字体等的修改。
也可以对连接线进行编辑,调整线条的类型、颜色等。
5. 添加文字和标注在Visio中,可以添加文字和标注,帮助更好地理解图形。
选择要添加文字或标注的形状,在工具栏中选择相应的工具,可以添加文字和标注,并进行字体、颜色等的调整。
6. 导出和打印绘图完成绘图后,可以将其导出为图片或PDF格式,也可以直接打印。
在菜单栏中选择“文件”选项,可以进行导出和打印操作。
7. 使用Visio模板Visio提供了许多模板,可以帮助用户更快地绘制图形。
在新建绘图时,可以选择相应的模板,然后进行修改和编辑。
同时,用户也可以自定义模板,方便日后使用。
8. 使用Visio图层在Visio中,可以使用图层来管理绘图。
可以将不同类型的形状放在不同的图层中,方便管理和编辑。
同时,也可以对不同的图层进行锁定、隐藏等设置,保证绘图的准确性。
9. 使用Visio数据连接Visio提供了数据连接功能,可以将图形和数据进行关联。
用户可以将外部数据源导入Visio中,然后将数据连接到图形中,实现自动更新和数据可视化。
【把房子变成家】——用Visio绘制平面图——【装修必备】Visio是Office自带的一款绘图软件,猫猫觉得上手非常简单,因此想借着帮姐姐的房子绘制平面图的机会,把Visio的一些基本功能跟大家分享一下:)在考虑装修之初,猫猫就一直在寻找好用的软件,先后尝试过圆方、颐家家居、3D Home,后来发觉自己对于色彩和灯光效果的驾驭能力实在有限,想做出一幅赏心悦目的效果图来恐怕不是三两天时间能搞定的事情,于是退而求其次,改画平面图。
其实对于简装的要求来说,平面图已经足够用了。
专业设计人员通常都是用CAD制图的,可是CAD的界面对于初学者来说并不算友好,不论是菜单的设置还是元件库的内容,都让猫猫看得晕晕乎乎的。
正犯愁呢,知道了Visio。
微软的东西,起码界面是不陌生的,Visio的绝大部分操作都和Word类似,因此学起来非常的简单。
Visio自带了简单的家具库,可以对家具摆放的位置进行排列组合。
CAD的图纸也可以直接导入Visio,用来重新编辑。
二手房通常都没有图纸,用Visio自己画个图,再简单不过了。
以Visio 2007为例简单介绍一下入门步骤吧——1.新建平面图文件首先在初始页面选择“地图和平面布置图”。
选择其中的“平面布置图”,点页面右方的“创建”按钮,新建文件。
2.绘制平面图Visio带的库比较简单,不过绘制平面图需要用到的墙体、门窗,甚至简单的家具,在库里都是一应俱全的。
从“视图”菜单,打开“大小和位置”窗口,就是上图中位于左下角的小窗口啦。
然后用鼠标左键选中需要添加的元件,直接拖拽到绘图窗口里,然后就可以通过大小和位置窗口里面的各项参数,设置元件的起止位置、角度和大小了。
譬如墙体,可以设置墙体的厚度,也可以随意旋转角度。
Visio是可以将相邻的墙体自动连接起来,按住鼠标左键拖动其中一个墙体,当它与另一个墙体出现重合的时候,重合点会出现如上图所示的红色小方框,松开鼠标左键,两个墙体就连接起来了。
在考虑装修之初,业主朋友们一定会寻找好用的软件来尝试DIY自己的户型布置,或是因为是二手房装修,无法找到以前的准备户型图了,所以想自己尝试画个平面图来论坛与大家交流咨询,但是专业的AUTO CAD软件又太复杂,不容易上手。
比如圆方、颐家家居、3D Home、72XUAN等很多的DIY软件,但是很多朋友最后发觉自己对于色彩和灯光效果的驾驭能力实在有限,想做出一幅赏心悦目的效果图来恐怕不是三两天时间能搞定的事情,于是退而求其次,改画平面图吧。
如果能有一个好的平面图,带着平面图来论坛与大家交流咨询,也是非常好的,我不主张自己DIY做设计,但是对于二手房装修的客户或对自己的需求文字表述能力并不强的业主朋友们来说,画一个带有自己想法的平面图还是很有必要的,这样会大大提升大家在论坛交流咨询的效果。
专业设计人员通常都是用CAD制图的,可是CAD的界面对于初学者来说并不算友好,不论是菜单的设置还是元件库的内容,都让大家看得晕晕乎乎的。
今天来与大家分享一个非常简单的软件Visio,这是微软的东西,起码界面是不陌生的,Visio的绝大部分操作都和Word类似,因此学起来非常的简单。
Visio自带了简单的家具库,可以对家具摆放的位置进行排列组合。
CAD 的图纸也可以直接导入Visio,用来重新编辑。
二手房通常都没有图纸,用Visio自己画个图,再简单不过了。
需要说明的是,Visio虽然是Office自带的软件,但是简版的Office 大都是没有集成安装包的,需要单独下载安装。
这个软件可以直接在网上免费下载的,在百度输入“Office Visio下载”就能找到了。
以Visio 2007为例简单介绍一下入门步骤吧——1.新建平面图文件打开软件进入以下界面,选择【地面和平面布置图】向下翻,找到【平面布置图】点击右侧创建就可以了2 绘制平面图Visio带的库比较简单,不过绘制平面图需要用到的墙体、门窗,甚至简单的家具,在库里都是一应俱全的。
如何使用visio设计房间和墙体Visio是一款流程图和图表制作软件,可以被用来设计房间和墙体图纸。
在开始设计之前,您需要确定一些必要的参数,例如房间的尺寸和形状,墙体的材料等。
以下是使用Visio设计房间和墙体的步骤:1. 启动Visio软件并选择“现有模板”选项。
2. 在模板选择页面,并选择适合您需求的房间模板。
Visio提供了各种类型的模板,包括住宅、商业场所等。
您可以在栏中输入关键词,例如“房间”、“住宅”等来筛选模板。
3.在您选择的模板中,您可以找到各种符号和形状,例如墙壁、门、窗户、家具等。
将这些符号拖拽到画布上,来创建您的房间布局。
4.使用“墙体”符号来绘制房间的外墙和内墙。
将墙体符号拖拽到画布上,然后用鼠标点击并拖动来绘制墙体的长度和方向。
使用网格和标尺工具来确保墙体的准确长度和角度。
5. 调整墙体的厚度和材料。
在Visio中,墙体的厚度表示为形状的线宽。
您可以通过右键单击墙体形状并选择“格式形状”来调整厚度和材料。
6.添加门和窗户。
使用“门”和“窗户”符号来添加门或窗户。
将符号拖拽到墙体上,并根据需要调整尺寸和位置。
您还可以调整门和窗户的开启方向和样式。
7. 添加家具和装饰品。
使用Visio提供的各种家具和装饰品符号来装饰您的房间。
将这些符号拖拽到画布上,然后调整其尺寸和位置。
9.调整视图和布局。
使用放大和缩小工具来调整画布的大小。
您还可以使用网格和对齐工具来调整符号和形状的位置和对齐方式。
10. 完成设计并保存。
一旦您完成了房间和墙体的设计,您可以保存文件并使用Visio提供的导出选项将其导出为图像、PDF或其他格式。
请注意,在设计房间和墙体时,您需要参考相关的建筑规范和标准。
此外,Visio的灵活性和易用性使得设计人员能够根据自己的需求进行个性化的设计。
希望以上步骤对您有所帮助,祝您设计愉快!。
visio使用教程
Visio是一种专业的流程图和图表设计工具,可以帮助用户轻
松创建各种类型的图表和图形。
下面是一份Visio使用教程,
帮助您快速入门。
首先,打开Visio软件,选择新建文档。
您将看到许多不同的
模板类别,包括流程图、组织图、网络图等。
根据需要选择一个适当的模板。
然后,创建图表。
您可以通过拖放预定义的形状或使用工具栏上的绘画工具来创建图表。
例如,使用矩形工具创建一个矩形形状,使用文本工具添加文本到形状中。
接下来,添加连接线。
使用连接线工具将形状连接起来,形成流程图或组织图的结构。
您可以在形状上右键单击并选择添加连接点来创建自定义连接点。
然后,设计和格式化图表。
使用Visio的格式化工具可以更改
形状的颜色、线条样式、字体等。
您还可以调整形状的大小和位置,以及更改连接线的样式和箭头。
完成图表后,保存您的工作。
选择文件菜单中的保存选项,并选择一个位置和文件名来保存您的图表。
您可以将图表保存为Visio文件格式或其他图像格式,如JPEG、PNG等。
最后,分享和导出图表。
您可以将图表导出为其他文件格式,例如PDF或Word文档。
您还可以将图表直接发送给其他人,
或将其打印出来。
以上是一份简单的Visio使用教程,介绍了基本的操作步骤和功能。
随着熟练度的提高,您还可以探索Visio的更多高级功能,如数据链接、自定义模板等,以满足更复杂的需求。
使用Visio绘制楼层平面1. 简介楼层平面图是一种用于显示建筑物平面布局的图表。
Visio作为一种流程图和图表制作工具,能够提供丰富的功能和方便的操作,使我们能够快速准确地创建楼层平面图。
本文将介绍如何使用Visio软件来绘制楼层平面图。
2. 准备工作在开始绘制楼层平面图之前,我们需要先准备好一些基本素材,如建筑物的结构图、尺寸、房间功能等信息。
这些素材将有助于我们在Visio中创建准确的楼层平面图。
3. 新建绘图打开Visio软件后,选择“新建”以创建一个新的文档。
在弹出的窗口中,选择“楼层平面图”或者类似的模板,以便快速开始绘制。
4. 绘制外墙楼层平面图通常以建筑物的外墙作为基准线进行绘制。
在Visio的绘图区域中,使用矩形工具绘制一个长方形,代表建筑物的外轮廓。
根据提供的尺寸信息,调整矩形的大小和位置,使其准确地表示外墙的位置和形状。
5. 绘制房间根据楼层平面图的要求,使用矩形工具在建筑物内部绘制各个房间。
可以根据提供的信息设置房间的大小、功能等细节,以及相应的编号或标识。
通过调整矩形的大小和位置,使其在外墙内部准确地表示每个房间。
6. 绘制门窗在Visio中,我们可以使用各种符号和图标来表示建筑物的门窗。
选择合适的工具,如线条工具或形状工具,绘制房间中的门和窗口。
根据提供的信息,设置门窗的尺寸、位置和形状。
确保它们与房间的布局和结构相符。
7. 添加文字和标注为了使楼层平面图更加清晰和易读,我们可以添加文字和标注来说明房间的功能、尺寸、距离等信息。
在Visio的工具栏上,选择文本工具,点击所需位置,输入相应的文字。
可以根据需要设置字体、字号、颜色等样式,以及文本与图形之间的对齐方式。
8. 配置样式和布局Visio提供了一些样式和布局选项,可以让楼层平面图更加美观和易于理解。
通过选择合适的图形样式、背景色、阴影效果等,可以使图表更加生动。
此外,调整房间之间的间距和布局,可以使整个平面图更加整洁和紧凑。
教你使用Office-Visio快速绘制家居平面图
在考虑装修之初,业主朋友们一定会寻找好用的软件来尝试DIY自己的户型布置,或是因为是二手房装修,无法找到以前的准备户型图了,所以想自己尝试画个平面图来论坛与大家交流
咨询,但是专业的AUTO CAD软件又太复杂,不容易上手。
比如圆方、颐家家居、3D Home、72XUAN等很多的DIY软件,但是很多朋友最后发觉自己对于色彩和灯光效果的驾驭能力
实在有限,想做出一幅赏心悦目的效果图来恐怕不是三两天时间能搞定的事情,于是退而求其次,改画平面图吧。
如果能有一个好的平面图,带着平面图来论坛与大家交流咨询,也是非常好的,我不主张自己DIY做设计,但是对于二手房装修的客户或对自己的需求文字表述能力并不强的业主朋友们
来说,画一个带有自己想法的平面图还是很有必要的,这样会大大提升大家在论坛交流咨询的效果。
专业设计人员通常都是用CAD制图的,可是CAD的界面对于初学者来说并不算友好,不论是菜单的设置还是元件库的内容,都让大家看得
晕晕乎乎的。
今天来与大家分享一个非常简单的软件Visio,这是微软的东西,起码界面是不陌生的,Visio的绝大部分操作都和Word类似,因此学起来非常的简单。
Visio自带了简单的家具库,可以对家具摆放的位置进行排列组合。
CAD的图纸也可以直接导入Visio,用来重新编辑。
二手房通常都没有图纸,用Visio自己画个图,再简单不过了。
需要说明的是,Visio虽然是Office自带的软件,但是简版的Office大都是没有集成安装包的,需要单独下载安装。
这个软件可以直接在网上免费下载的,在百度输入“Office Visio 下载”就能找到了。
以Visio 2007为例简单介绍一下入门步骤吧——
1.新建平面图文件打开软件进入以下界面,
选择【地面和平面布置图】
向下翻,找到【平面布置图】点击右侧创建就可以了
2 绘制平面图
Visio带的库比较简单,不过绘制平面图需要用到的墙体、门窗,甚至简单的家具,在库里都是一应俱全的。
从“视图”菜单,打开“大小和位置”窗口,就是下图中位于左下角的小窗口啦。
然后用鼠标左键选中需要添加的元件,直接拖拽到绘图窗口里,然后就可以通过大小和位置窗口里面的各项参数,设置元件的起止位置、角度和大小了。
譬如墙体,可以设置墙体的厚度,也可以随意旋转角度。
Visio是可以将相邻的墙体自动连接起来,按住鼠标左键拖动其中一个墙体,当它与另一个墙体出现重合的时候,重合点会出现如上图所示的红色小方框,松开鼠标左键,两个墙体就连接起来了。
在墙体上添加门窗也是一样,将相应的门窗元件,直接用鼠标拖拽到墙体上就可以了,门窗的大小同样可以通过大小和位置窗口进行设置。
门窗等物体有个中心点,中心点的位置也是可以在大小和位置窗口里进行设置的。
用鼠标选中这个中心点,可以自由旋转门窗的方向,通过鼠标右键菜单,可以调整元件左右、上下翻转。
这样一间屋一间屋依次绘制,房子的雏形很快就可以出现在面前啦!
按以上的方式把所有的房间都画出来,完整的房子平面图就出来了!
3. 添加标注
画好的平面图当然需要进行简单的标注。
和微软的所有软件一样,点菜单栏的“A”字框,就会在鼠标所在位置出现文本框了,在文本框里输入相应的文字就可以对平面图进行任意的标注。
标注后的平面图,一目了然,不论是交给设计师现场咨询,还是发到网络上咨询,大家都能看得明白,比KFS给的花花绿绿的图纸要好多了。
自己绘制平面图的时候,通常都已经测量过室内的具体尺寸,因此不妨借助Visio的功能,把这些尺寸也直接标注出来。
在需要标注的墙体上单击鼠标右键,选择“添加尺寸线”,相应线段的长度就被标注在旁边了。
关于量房,我在之前的帖子也整理过,欢迎来参见:【设计师教您如何量房】
需要提醒大家的是,我们自己测量的时候,常常容易漏算墙体的厚度,这样一来,按照自己测量的套内尺寸,绘制平面图的时候,长度相加往往会有一些偏差,也就是说,一部分的墙体最后绘制出来的尺寸和实际测量的不能完全一致。
而用上面“添加尺寸线”的方法,标注的是线段的长度,线段长度和实际尺寸有偏差时,就不能这样标注了。
双击需要标注的墙体,旁边会出现文本框,直接输入实际测量的长度即可。
到目前为止,一份简单清晰的户型图已经绘制出来了,结合“思雨设计”为大家整理的这两个教程,你就可以轻松搞定前期测量户型分析的工作,带着这份资料,您再来到论坛,那就更有成效了。
因为你们的努力,交流一定会更加猛烈的,哈哈。
4. 其他
Vision的图可以直接打印,也可以通过“另存为”Jpg或者Bmp格式的文件上传到论坛,如果需要,还可以直接存为Dwg格式的文件,用CAD可以直接打开。
平面图上一般需要将承重墙与非承重墙区分标明,在Visio里,双击需要标明的墙体对应的线段,通过调色桶工具,就可以自由变
换颜色了,操作与Word完全一致,我们在这里不再另图说明。
Visio默认的比例尺,绘制出来的平面图,往往不是满幅的,修改已绘制部分的大小,可以通过大家熟悉的方式,Ctrl+A将所有元件全部选中之后,改变所选部分的大小来实现,但这个方法在Visio里猫猫并不推荐。
因为户型图的很多元件不是规则图形,直接用拖拽的方式改变其大小,往往会导致各元件的相对位置发生变化,之后再做整理就有点事倍功半了。
“文件”选项里有一个“绘图缩放比例”,通过调整这个比例,使得绘制的平面图适合页面大小,
同样的,绘制好的图可以通过“视图”菜单,添加页眉和页脚,看看成品吧,是不是和大家通常看到的平面图纸差不多涅
下面再给大家附上以往在论坛看到的一些网友使用此软件DIY的平面图,供大家参考:。
