半导体晶体缺陷

半导体缺陷类型
半导体缺陷类型主要包括以下几种：
1.位错：位错是晶体材料中常见的缺陷，它会导致材料的力学性能和电学性能受到影响。

2.杂质条纹：杂质条纹是半导体材料中常见的缺陷，它是由杂质原子在晶体中形成的周期性排列。

3.凹坑：凹坑是晶体表面上的一种缺陷，它通常是由于表面重构或离子注入引起的。

4.空洞：空洞是晶体中一种常见的缺陷，它通常是由于热处理或离子注入过程中引起的。

5.孪晶：孪晶是晶体中一种特殊的缺陷，它是由两个或多个晶体部分以特定的方式排列而形成的。

6.嵌晶：嵌晶是另一种晶体缺陷，它通常是由于杂质原子或结构单元在晶体中形成的。

7.化学抛光：化学抛光是一种通过化学反应来改善晶体表面的方法，但它有时会导致表面缺陷的产生。

8.多晶：多晶是一种特殊的晶体结构，它由多个取向不同的晶粒组成，这使得它的物理和化学性质不同于单晶。

以上只是半导体缺陷的一部分类型，具体类型和产生原因可能会因材料种类和制造过程的不同而有所差异。

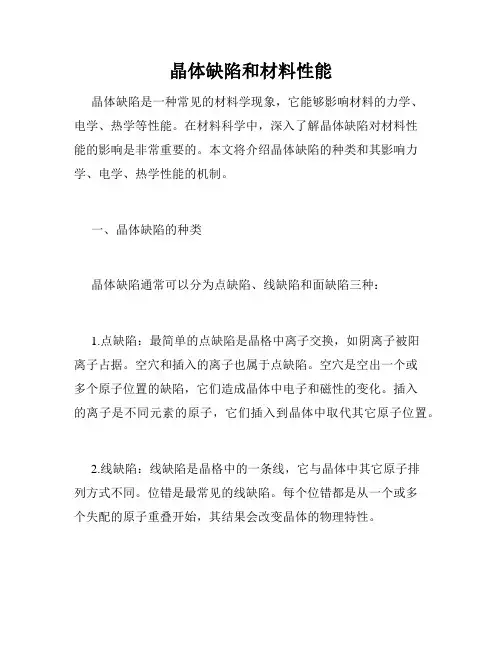

晶体缺陷和材料性能晶体缺陷是一种常见的材料学现象，它能够影响材料的力学、电学、热学等性能。

在材料科学中，深入了解晶体缺陷对材料性能的影响是非常重要的。

本文将介绍晶体缺陷的种类和其影响力学、电学、热学性能的机制。

一、晶体缺陷的种类晶体缺陷通常可以分为点缺陷、线缺陷和面缺陷三种：1.点缺陷：最简单的点缺陷是晶格中离子交换，如阴离子被阳离子占据。

空穴和插入的离子也属于点缺陷。

空穴是空出一个或多个原子位置的缺陷，它们造成晶体中电子和磁性的变化。

插入的离子是不同元素的原子，它们插入到晶体中取代其它原子位置。

2.线缺陷：线缺陷是晶格中的一条线，它与晶体中其它原子排列方式不同。

位错是最常见的线缺陷。

每个位错都是从一个或多个失配的原子重叠开始，其结果会改变晶体的物理特性。

3.面缺陷：面缺陷是晶体表面的缺陷，如晶界和小角度晶界。

晶界是两个或多个晶体的边界，它们对材料的物理和化学性质有很大影响。

小角度晶界也是晶界，它是两个晶体在晶界处缓慢旋转而形成的。

由于晶界存在，会导致晶体的力学和电学性质发生改变。

二、晶体缺陷对材料性能的影响晶体缺陷能够影响材料的力学、电学、热学等性能。

下面将介绍晶体缺陷对各种性能的影响机制：1.力学性能：晶体缺陷会影响材料的塑性、强度和韧性等机械性能。

在弹性形变的情况下，位错和其他线缺陷产生的内应力可以改变晶体的力学性质。

当材料受到应力时，点缺陷会导致晶体内部出现位移和形变。

靠近晶体表面的缺陷，比如晶界和表面缺陷，可以作为裂纹的萌芽点，从而引起材料的断裂。

2.电学性能：电学性能是指材料的导电性、电阻率等性质。

晶体缺陷可以对材料的电学性能产生显著影响。

二硫化钼（MoS2）是一种典型的半导体，在晶体中的点缺陷和线缺陷会导致其导电性变得更好或更差。

此外，晶体缺陷还可以影响材料的光谱特性、介电常数和色散等方面的性质。

3.热学性能：晶体缺陷还可以影响材料的热学性能，如热容量、导热性等。

点缺陷和线缺陷可以改变晶体的热传导和物理吸收特性。

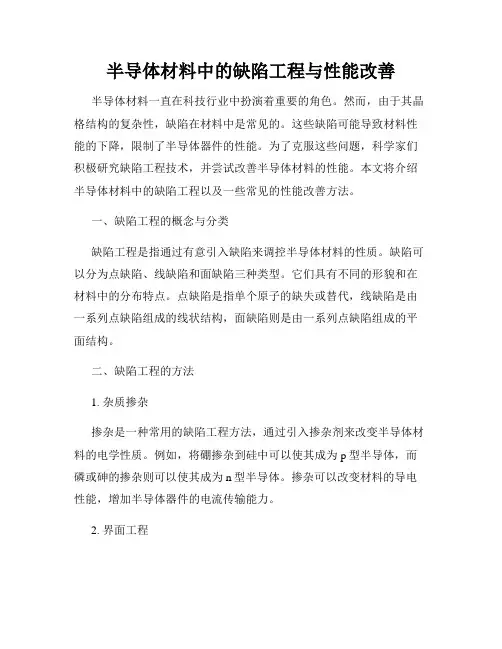

半导体材料中的缺陷工程与性能改善半导体材料一直在科技行业中扮演着重要的角色。

然而，由于其晶格结构的复杂性，缺陷在材料中是常见的。

这些缺陷可能导致材料性能的下降，限制了半导体器件的性能。

为了克服这些问题，科学家们积极研究缺陷工程技术，并尝试改善半导体材料的性能。

本文将介绍半导体材料中的缺陷工程以及一些常见的性能改善方法。

一、缺陷工程的概念与分类缺陷工程是指通过有意引入缺陷来调控半导体材料的性质。

缺陷可以分为点缺陷、线缺陷和面缺陷三种类型。

它们具有不同的形貌和在材料中的分布特点。

点缺陷是指单个原子的缺失或替代，线缺陷是由一系列点缺陷组成的线状结构，面缺陷则是由一系列点缺陷组成的平面结构。

二、缺陷工程的方法1. 杂质掺杂掺杂是一种常用的缺陷工程方法，通过引入掺杂剂来改变半导体材料的电学性质。

例如，将硼掺杂到硅中可以使其成为p型半导体，而磷或砷的掺杂则可以使其成为n型半导体。

掺杂可以改变材料的导电性能，增加半导体器件的电流传输能力。

2. 界面工程界面工程是指通过调控半导体材料的界面结构和特性来改善性能。

例如，在异质结构中，通过调整两种材料的界面匹配度，可以减少内部缺陷的产生，提高能带的连续性，从而提高材料的导电性能。

3. 外延生长外延生长是一种通过在已有晶体表面上延长新的晶体层来制备材料的方法。

这种方法可以控制材料的晶格缺陷，并使其在大面积上具有均匀的结构。

通过调控外延生长的条件和参数，可以减少缺陷的产生，提高材料的纯度。

三、性能改善方法1. 光电性能改善半导体材料的光电性能是其在光学和电子学领域中的重要性能。

为了改善材料的光电性能，可以通过改变材料的能带结构来实现。

例如，通过掺杂或量子点结构调控，可以提高材料对特定波段光的吸收能力，增强光电转换效率。

2. 热学性能改善半导体材料的热学性能对器件的工作稳定性和散热能力至关重要。

为了改善热学性能，可以通过调控材料的热导率和热膨胀系数来实现。

例如，通过合金化可以增加材料的热导率，提高其散热能力。

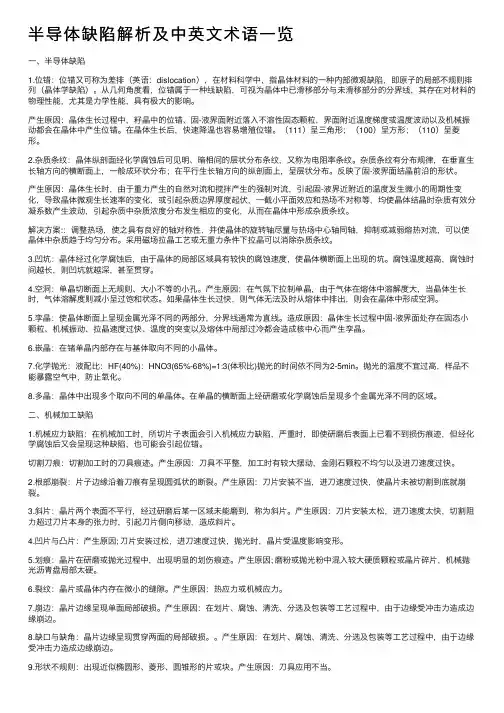

半导体缺陷解析及中英⽂术语⼀览⼀、半导体缺陷1.位错：位错⼜可称为差排（英语：dislocation），在材料科学中，指晶体材料的⼀种内部微观缺陷，即原⼦的局部不规则排列（晶体学缺陷）。

从⼏何⾓度看，位错属于⼀种线缺陷，可视为晶体中已滑移部分与未滑移部分的分界线，其存在对材料的物理性能，尤其是⼒学性能，具有极⼤的影响。

产⽣原因：晶体⽣长过程中，籽晶中的位错、固-液界⾯附近落⼊不溶性固态颗粒，界⾯附近温度梯度或温度波动以及机械振动都会在晶体中产⽣位错。

在晶体⽣长后，快速降温也容易增殖位错。

（111）呈三⾓形；（100）呈⽅形；（110）呈菱形。

2.杂质条纹：晶体纵剖⾯经化学腐蚀后可见明、暗相间的层状分布条纹，⼜称为电阻率条纹。

杂质条纹有分布规律，在垂直⽣长轴⽅向的横断⾯上，⼀般成环状分布；在平⾏⽣长轴⽅向的纵剖⾯上，呈层状分布。

反映了固-液界⾯结晶前沿的形状。

产⽣原因：晶体⽣长时，由于重⼒产⽣的⾃然对流和搅拌产⽣的强制对流，引起固-液界近附近的温度发⽣微⼩的周期性变化，导致晶体微观⽣长速率的变化，或引起杂质边界厚度起伏，⼀截⼩平⾯效应和热场不对称等，均使晶体结晶时杂质有效分凝系数产⽣波动，引起杂质中杂质浓度分布发⽣相应的变化，从⽽在晶体中形成杂质条纹。

解决⽅案:：调整热场，使之具有良好的轴对称性，并使晶体的旋转轴尽量与热场中⼼轴同轴，抑制或减弱熔热对流，可以使晶体中杂质趋于均匀分布。

采⽤磁场拉晶⼯艺或⽆重⼒条件下拉晶可以消除杂质条纹。

3.凹坑：晶体经过化学腐蚀后，由于晶体的局部区域具有较快的腐蚀速度，使晶体横断⾯上出现的坑。

腐蚀温度越⾼，腐蚀时间越长，则凹坑就越深，甚⾄贯穿。

4.空洞：单晶切断⾯上⽆规则、⼤⼩不等的⼩孔。

产⽣原因：在⽓氛下拉制单晶，由于⽓体在熔体中溶解度⼤，当晶体⽣长时，⽓体溶解度则减⼩呈过饱和状态。

如果晶体⽣长过快，则⽓体⽆法及时从熔体中排出，则会在晶体中形成空洞。

5.孪晶：使晶体断⾯上呈现⾦属光泽不同的两部分，分界线通常为直线。

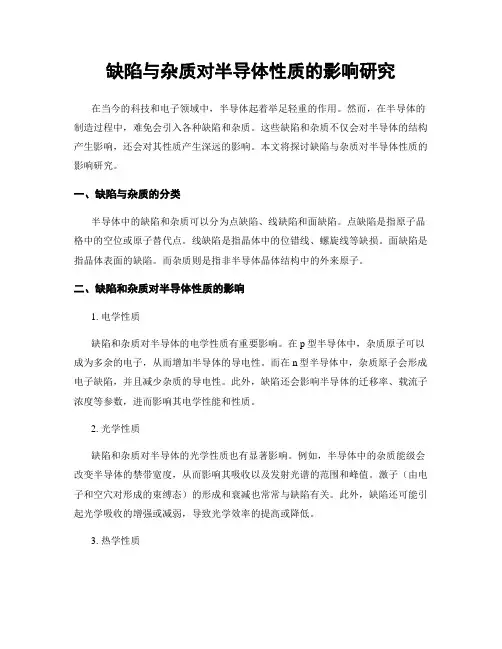

缺陷与杂质对半导体性质的影响研究在当今的科技和电子领域中，半导体起着举足轻重的作用。

然而，在半导体的制造过程中，难免会引入各种缺陷和杂质。

这些缺陷和杂质不仅会对半导体的结构产生影响，还会对其性质产生深远的影响。

本文将探讨缺陷与杂质对半导体性质的影响研究。

一、缺陷与杂质的分类半导体中的缺陷和杂质可以分为点缺陷、线缺陷和面缺陷。

点缺陷是指原子晶格中的空位或原子替代点。

线缺陷是指晶体中的位错线、螺旋线等缺损。

面缺陷是指晶体表面的缺陷。

而杂质则是指非半导体晶体结构中的外来原子。

二、缺陷和杂质对半导体性质的影响1. 电学性质缺陷和杂质对半导体的电学性质有重要影响。

在p型半导体中，杂质原子可以成为多余的电子，从而增加半导体的导电性。

而在n型半导体中，杂质原子会形成电子缺陷，并且减少杂质的导电性。

此外，缺陷还会影响半导体的迁移率、载流子浓度等参数，进而影响其电学性能和性质。

2. 光学性质缺陷和杂质对半导体的光学性质也有显著影响。

例如，半导体中的杂质能级会改变半导体的禁带宽度，从而影响其吸收以及发射光谱的范围和峰值。

激子（由电子和空穴对形成的束缚态）的形成和衰减也常常与缺陷有关。

此外，缺陷还可能引起光学吸收的增强或减弱，导致光学效率的提高或降低。

3. 热学性质缺陷和杂质对半导体的热学性质也发挥着重要作用。

缺陷会导致半导体中的晶格振动模式发生变化，影响热传导的速率和效率。

此外，由于缺陷的存在，晶体结构的完整性会受到破坏，导致热膨胀系数增加。

因此，半导体在高温环境下容易产生热应力和热失效。

4. 机械性质缺陷和杂质对半导体的机械性质也有一定的影响。

例如，缺陷可以作为裂纹的起源，导致半导体的断裂和损坏。

杂质原子的尺寸与晶格完整性不匹配可能引起局部应力集中。

此外，晶体中的位错线和晶界缺陷也会影响材料的强度和可靠性。

三、缺陷和杂质控制与应对尽管缺陷和杂质对半导体性质有着不可忽视的影响，但研究人员通过控制和应对这些问题，取得了重大突破。

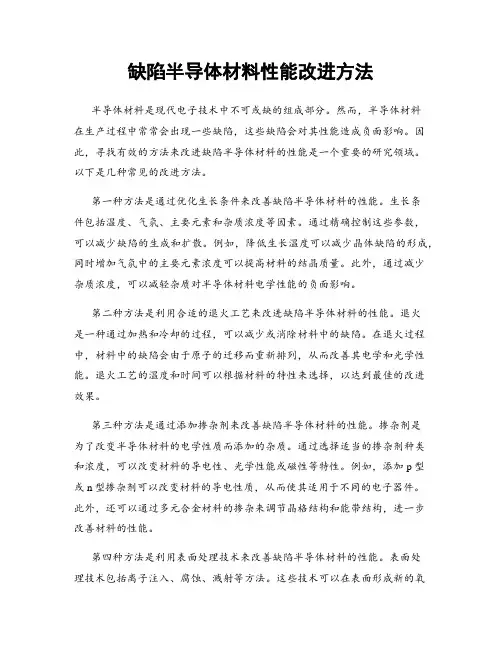

缺陷半导体材料性能改进方法半导体材料是现代电子技术中不可或缺的组成部分。

然而，半导体材料在生产过程中常常会出现一些缺陷，这些缺陷会对其性能造成负面影响。

因此，寻找有效的方法来改进缺陷半导体材料的性能是一个重要的研究领域。

以下是几种常见的改进方法。

第一种方法是通过优化生长条件来改善缺陷半导体材料的性能。

生长条件包括温度、气氛、主要元素和杂质浓度等因素。

通过精确控制这些参数，可以减少缺陷的生成和扩散。

例如，降低生长温度可以减少晶体缺陷的形成，同时增加气氛中的主要元素浓度可以提高材料的结晶质量。

此外，通过减少杂质浓度，可以减轻杂质对半导体材料电学性能的负面影响。

第二种方法是利用合适的退火工艺来改进缺陷半导体材料的性能。

退火是一种通过加热和冷却的过程，可以减少或消除材料中的缺陷。

在退火过程中，材料中的缺陷会由于原子的迁移而重新排列，从而改善其电学和光学性能。

退火工艺的温度和时间可以根据材料的特性来选择，以达到最佳的改进效果。

第三种方法是通过添加掺杂剂来改善缺陷半导体材料的性能。

掺杂剂是为了改变半导体材料的电学性质而添加的杂质。

通过选择适当的掺杂剂种类和浓度，可以改变材料的导电性、光学性能或磁性等特性。

例如，添加p型或n型掺杂剂可以改变材料的导电性质，从而使其适用于不同的电子器件。

此外，还可以通过多元合金材料的掺杂来调节晶格结构和能带结构，进一步改善材料的性能。

第四种方法是利用表面处理技术来改善缺陷半导体材料的性能。

表面处理技术包括离子注入、腐蚀、溅射等方法。

这些技术可以在表面形成新的氧化层、薄膜或转化层，从而改变材料的表面特性。

例如，离子注入可以通过改变材料的表面形貌来改善其光学性能。

腐蚀和溅射可以去除表面缺陷，从而提高材料的表面质量。

这些表面处理技术在半导体器件的制造过程中得到广泛应用。

综上所述，改进缺陷半导体材料的性能是一个复杂而重要的研究领域。

通过优化生长条件、退火、添加掺杂剂和表面处理等方法可以改善材料的电学、光学和磁性性能。

半导体晶体结构和缺陷半导体是一种介于导体和绝缘体之间的材料，具有很多独特的性质和应用。

在分子水平上，半导体由一系列原子组成。

这些原子有一定的排列方式，形成了晶体结构。

晶体结构的完整性对半导体材料的性能和性质起着至关重要的作用。

半导体晶体结构通常采用三种常见的结构类型：立方晶格、钻石晶格和六边形晶格。

对于立方晶格结构，每个原子都包围着8个相邻的原子，形成了一个立方体。

钻石晶格结构是由两个延伸的、相互交错的面心立方体组成的。

六边形晶格结构则是由六个等距的原子组成的环形结构。

这些不同的结构类型决定了半导体的电子能带结构和电子运动的方式。

半导体晶格结构中可能存在各种类型的缺陷，这些缺陷对半导体材料的性质和性能产生重要影响，同时也为一些应用提供了潜在的优势。

下面介绍一些常见的半导体晶格缺陷。

1.点缺陷：点缺陷是晶体结构中最简单的种类，它们是由缺失或替代原子引起的。

缺失原子形成的空位缺陷能够捕获电子或空穴，从而影响电子和空穴的移动性。

2.赋锗瑕疵：赋锗瑕疵是一种晶格点缺陷，即原子被替代为一个不同元素的原子。

这种替代可能导致该区域的能带发生变化，并影响材料的电子性质。

3.界面缺陷：界面缺陷是晶体结构中两个不同晶体之间的缺陷，形成的界面是不完美的。

这些界面缺陷会导致电子和空穴的散射和捕获，影响材料的载流子传输性质。

4.外延缺陷：外延缺陷是在晶体表面生长的过程中形成的缺陷，由于压力差和表面张力的影响，晶格结构在表面上变形。

这种变形会导致表面损伤和晶格点缺陷的形成。

这些缺陷在半导体材料的性质和性能中起着重要作用。

一方面，缺陷可以捕获和释放电子和空穴，从而影响电荷运输性质和载流子寿命。

另一方面，缺陷还可能引起光学效应，如发光或吸收，这些效应在半导体器件中具有广泛的应用。

因此，对半导体材料中晶格结构和缺陷的深入理解是提高半导体器件性能和开发新型器件的关键。

总之，半导体晶体结构和缺陷对半导体材料的性质和性能起着重要作用。

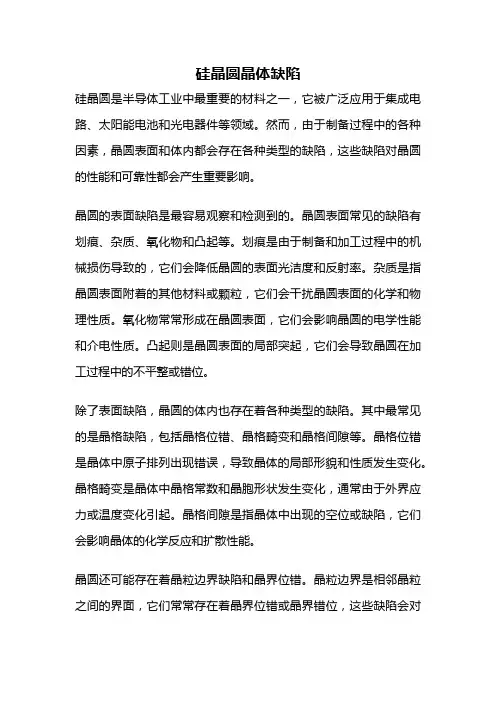

硅晶圆晶体缺陷硅晶圆是半导体工业中最重要的材料之一，它被广泛应用于集成电路、太阳能电池和光电器件等领域。

然而，由于制备过程中的各种因素，晶圆表面和体内都会存在各种类型的缺陷，这些缺陷对晶圆的性能和可靠性都会产生重要影响。

晶圆的表面缺陷是最容易观察和检测到的。

晶圆表面常见的缺陷有划痕、杂质、氧化物和凸起等。

划痕是由于制备和加工过程中的机械损伤导致的，它们会降低晶圆的表面光洁度和反射率。

杂质是指晶圆表面附着的其他材料或颗粒，它们会干扰晶圆表面的化学和物理性质。

氧化物常常形成在晶圆表面，它们会影响晶圆的电学性能和介电性质。

凸起则是晶圆表面的局部突起，它们会导致晶圆在加工过程中的不平整或错位。

除了表面缺陷，晶圆的体内也存在着各种类型的缺陷。

其中最常见的是晶格缺陷，包括晶格位错、晶格畸变和晶格间隙等。

晶格位错是晶体中原子排列出现错误，导致晶体的局部形貌和性质发生变化。

晶格畸变是晶体中晶格常数和晶胞形状发生变化，通常由于外界应力或温度变化引起。

晶格间隙是指晶体中出现的空位或缺陷，它们会影响晶体的化学反应和扩散性能。

晶圆还可能存在着晶粒边界缺陷和晶界位错。

晶粒边界是相邻晶粒之间的界面，它们常常存在着晶界位错或晶界错位，这些缺陷会对晶圆的导电性、机械强度和热传导性能产生重要影响。

晶界位错是晶体中晶粒边界上的原子排列错误，它们会影响晶粒的结晶性能和生长方向。

为了减少晶体缺陷对晶圆性能的影响，半导体工业采取了多种措施。

首先，在制备过程中要严格控制工艺参数，如温度、压力和气氛等，以减少表面和体内缺陷的产生。

其次，通过高温退火和化学处理等方法，可以修复部分晶圆表面和体内的缺陷。

此外，还可以通过晶体生长和材料选择等手段，选择晶体生长方向和材料组分，以减少晶界缺陷和晶格缺陷的产生。

硅晶圆晶体缺陷是半导体工业中不可避免的问题，它们会对晶圆的性能和可靠性产生重要影响。

通过严格控制制备过程和采取适当的修复和改进措施，可以减少晶圆缺陷对产品质量的影响，提高晶圆的性能和可靠性。

半导体晶体生长过程中的晶体缺陷研究引言：半导体材料在现代电子学和光电子学中起着重要的作用，而其性能的优劣主要取决于晶体质量。

晶体缺陷是晶体结构中存在的一些缺点，会对半导体的物理性质和电学特性产生明显的影响。

因此，研究半导体晶体生长过程中的晶体缺陷对于优化材料性能和提高半导体器件的性能至关重要。

一、晶体缺陷的分类：晶体缺陷可以分为点缺陷、线缺陷和面缺陷三类。

1.点缺陷：点缺陷是最简单的晶体缺陷类型，包括空位、杂质原子和位错等。

其中，空位是晶体格点上缺失原子遗留下的空位，会影响材料的稳定性和电学特性。

杂质原子是不同元素的原子在晶体中的存在，可能改变材料的带隙和电导性能。

位错则是晶体中原子排列的不规则，影响晶体的机械性能和电学特性。

2.线缺陷：线缺陷是晶体结构中存在的线状缺陷，包括螺型位错、夹杂和失配等。

螺型位错是晶体中原子排列的螺旋型缺陷，可以引起晶体的弯曲或扭转。

夹杂是晶体中由于溶解度差异或生长时的杂质引起的不同组分区域。

失配则是晶体生长过程中的应力和晶体结构不匹配引起的线形缺陷。

3.面缺陷：面缺陷是晶体结构中存在的面状缺陷，包括晶体界面、晶体附面、缺陷堆垛和晶体表面等。

晶体界面是两个晶体颗粒之间的平面，对于异质结构和多晶体材料的器件性能具有重要影响。

晶体附面是晶体内部的平面缺陷，会导致晶体的变形和异质结构的扩散。

缺陷堆垛指晶体结构中缺陷的堆积，可能导致电子态能级的形成。

晶体表面是晶体的外界界面，对材料的表面电子态和化学活性起重要作用。

二、晶体缺陷的形成和影响：1.形成过程：晶体缺陷的形成与晶体生长过程中的热力学和动力学因素有关。

晶体生长过程中的高温、高压和杂质等因素会导致晶体缺陷的形成。

2.影响性能：晶体缺陷会影响半导体材料的物理性质和电学特性。

例如，晶体中的点缺陷会影响电子和电洞的传输，降低材料的载流子迁移率和电导率。

线缺陷会导致晶体的应力和拉伸，影响材料的机械性能。

而面缺陷则会影响材料的表面电子态和化学活性。

x射线半导体缺陷在半导体行业中，x射线被广泛应用于半导体工艺的研究和生产过程中。

x射线技术可以提供非常详细的图像，帮助工程师们检测和分析半导体材料的缺陷，其中包括x射线半导体缺陷。

x射线半导体缺陷是指半导体材料中存在的各种缺陷和不完整性，这些缺陷可能会影响半导体器件的性能和可靠性。

x射线技术可以通过对半导体材料进行x射线衍射、x射线透射和x射线荧光等多种方法的应用来检测这些缺陷。

x射线衍射技术是一种常用的检测半导体晶体结构的方法。

通过照射x射线，半导体晶体会发生衍射现象，形成一定的衍射图样。

通过对这些衍射图样的分析，可以推断出半导体晶体的晶格结构和缺陷情况。

例如，如果衍射图样出现了额外的衍射峰，就说明晶体中存在着杂质或其他缺陷。

x射线透射技术可以用于检测半导体材料的内部结构和缺陷。

通过将半导体材料置于x射线束中，然后测量透射x射线的强度和能量分布，可以得到半导体材料的透射谱。

通过分析透射谱的特征，可以判断半导体材料内部是否存在缺陷，如空位、晶界或晶体缺陷等。

x射线荧光技术也被广泛应用于半导体缺陷的检测。

这种技术利用半导体材料被x射线激发后产生的荧光来分析半导体材料的元素组成和杂质含量。

通过测量荧光信号的强度和能量分布，可以确定半导体材料中的杂质元素和缺陷情况。

除了上述方法，x射线还可以用于半导体器件的故障分析和故障定位。

通过在故障器件上进行x射线显微镜观察，可以直接观察到器件内部的结构和缺陷，并帮助工程师们找到故障原因和解决方案。

x射线技术在半导体行业中发挥着重要的作用，特别是在半导体缺陷的检测和分析方面。

通过应用x射线衍射、x射线透射、x射线荧光等多种技术，可以帮助工程师们准确地检测和分析半导体材料的缺陷，为半导体器件的研发和生产提供有力的支持。

半导体材料的微观结构与缺陷分析研究半导体材料作为现代电子器件的基础，其微观结构与缺陷分析显得尤为重要。

本文将探讨半导体材料微观结构的基本概念以及常见的缺陷类型，并介绍一些常用的分析方法。

一、半导体材料的微观结构半导体材料的微观结构是指由原子、晶体、晶粒和晶内缺陷等组成的结构。

从原子的角度来看，半导体材料由原子核和围绕核运动的电子组成。

不同的原子种类和排列方式决定了半导体材料的性质。

例如，硅材料由硅原子组成，具有较好的半导体特性。

从晶体的角度来看，半导体材料具有有序的、重复出现的结构，称为晶格。

晶格可以分为面心立方、体心立方和简单立方等。

晶格的排列方式直接影响到半导体材料的电学和光学性质。

晶粒是指晶体中较大且连续的晶体区域。

晶粒的大小和分布对半导体材料的性能有一定影响。

较小均匀的晶粒有助于减少缺陷，提高半导体材料的性能。

除了上述的基本结构，半导体材料还存在着一些缺陷，接下来将详细介绍。

二、半导体材料的缺陷类型半导体材料的缺陷可以分为点缺陷、线缺陷和体缺陷三种类型。

1. 点缺陷：点缺陷是指晶体中一个或几个原子的位置出现异常，包括空位、杂质原子和氧化物等。

这些点缺陷会导致晶体结构的紊乱，从而影响半导体材料的导电性能。

2. 线缺陷：线缺陷是指晶体中存在着一维缺陷，如位错和蚀刻沟等。

位错是指晶体中原子排列异常的地方，常常由于晶体生长过程中的应力造成。

蚀刻沟则是指晶体表面的缺陷，可以通过蚀刻过程得到。

3. 体缺陷：体缺陷是指晶体中存在着三维缺陷，如晶界和空间晶格缺陷等。

晶界是两个晶粒的交界处，存在有错配和晶格偏移等缺陷。

空间晶格缺陷是指晶体内部存在着误差的晶格结构，如空穴和空隙等。

了解半导体材料的微观结构和缺陷类型对于分析其性能和改进制备工艺具有重要意义。

下面将介绍一些常用的分析方法。

三、半导体材料的缺陷分析方法1. 透射电镜：透射电镜是一种基于电子束穿透样品并产生像的技术。

通过透射电镜可以观察到半导体材料中的晶体结构和缺陷，如晶格的排列、晶界和位错等。

半导体晶体生长过程中的晶体缺陷研究半导体晶体的生长过程一直是材料科学研究的一个重要方向。

晶体缺陷作为半导体材料中的一个重要指标，其性质和分布对于材料的性能和应用具有重要影响。

因此，在半导体晶体生长过程中对缺陷的研究具有重要意义。

晶体缺陷是指晶体中存在的各种杂质、位错、空位、畸变、表面和界面缺陷等。

这些缺陷通常会导致材料的电、光、热、力学等性能发生变化，影响材料的可靠性和使用寿命。

因此，对于半导体晶体材料而言，研究其生长过程中的晶体缺陷具有很高的实用价值。

在半导体晶体生长过程中，各阶段所产生的缺陷类型和密度是不同的。

一般而言，在初始生长阶段，晶体缺陷主要集中在与基底相接触的表面。

随着晶体的生长，缺陷逐渐向内扩散，并在晶体体积内部分布。

此时，晶体缺陷类型和密度都呈现出不同的特征。

在晶体生长的早期，晶体表面的缺陷对于晶体质量的影响是最为显著的。

表面缺陷过多会导致晶体生长速率不均匀，最终会在晶体内部形成缺陷。

因此，在制备半导体晶体时，通常需要采取各种手段来控制晶体表面缺陷的产生和扩散。

如晶体扩散过程中采用合适的生长条件、表面处理手段、半导体薄膜的生长等，都能够有效地改善晶体表面质量。

在晶体生长的中后期，晶体内部的缺陷成为主要的问题。

晶体内部产生的位错、空位、夹杂物等缺陷会影响晶体的电学、光学以及热学性质。

因此，研究晶体内部缺陷的位置、形态和密度分布等特征，对于晶体的材料性质及器件性能具有重要意义。

在半导体晶体生长过程中，晶体缺陷的形成机制比较复杂。

整个生长过程涉及到物理、化学和动力学等多个方面的因素。

具体而言，晶体缺陷的产生与晶体生长速率、生长温度、生长源材料质量等因素有关。

目前，采用各种表征手段对缺陷的研究已经成为材料科学研究的主要方向之一。

例如，常用的表征技术有透射电子显微镜（TEM）、扫描电子显微镜（SEM）、X射线衍射（XRD）等。

这些技术能够提供关于晶体缺陷形态、分布和性质等重要信息，为研究晶体缺陷的形成机制提供了有效的手段。
