半导体材料的能带结构分析半导体材料是当今科技发展中至关重要的一部分，它们在电子、通信、光电等领域发挥着重要作用。
要了解半导体的性质和性能，我们需要深入研究其能带结构。
一、能带结构的基本概念能带结构是指固体材料中原子、分子或离子的能级在近邻原子的干扰下形成的能带分布。
它将所有能级按照能量从低到高分布在一定范围内。
通常将处于费米能级以上的能级称为导带，而处于费米能级以下的能级称为价带。
二、半导体材料的能带结构半导体材料的能带结构与其他几类材料有所不同。
对于导体材料，其能带结构中的价带和导带存在重叠，因此电子可以自由地从价带跃迁至导带，并形成电流；对于绝缘体材料，价带和导带之间的能隙非常大，几乎没有电子可以从价带跃迁至导带，因此电流很小。
而半导体材料则介于导体和绝缘体之间，其能隙较小，但不为零，因此在适当条件下，一些电子会从价带跃迁至导带，形成电流。
三、半导体材料的载流子类型导带中的电子可带负电荷，称为自由电子；而因价带中缺失电子而产生的空位则可带正电荷，称为空穴。
在半导体材料中，载流子既可以是电子也可以是空穴。
其中以硅材料最为常见，其能带结构特征明显。
四、掺杂对能带结构的影响通过掺杂，即在半导体材料中引入少量不纯物质，可以显著改变半导体的导电性能。
通常分为n型和p型两种掺杂方式。
1. n型半导体当半导体材料中掺入杂质原子，如砷或磷等，这些杂质原子与原有材料的原子替代位置形成共价键，形成更多自由电子，并且这些自由电子会处于导带中。
因此，n型半导体材料具有更高的导电性能。
2. p型半导体相反，当半导体材料中掺入杂质原子，如硼或铝等，这些杂质原子与原有材料的原子形成新的化学键，留下空位，构成更多的空穴。
因此，p型半导体材料具有更高的导电性能。
通过n型和p型半导体材料的组合，我们可以制造出各种半导体器件，如二极管、晶体管等，这些器件在电子学和通信领域具有重要应用。
五、调控能带结构的方法除了掺杂外，还可以通过调控半导体材料的结构和组合来改变其能带结构，以进一步优化其性能。

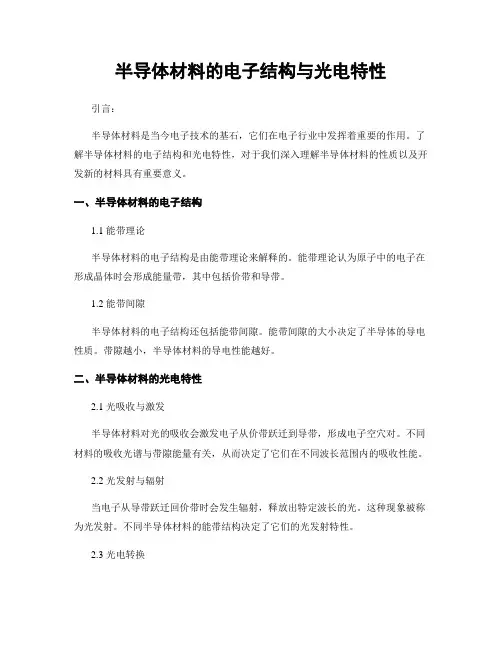

半导体材料的电子结构与光电特性引言：半导体材料是当今电子技术的基石，它们在电子行业中发挥着重要的作用。
了解半导体材料的电子结构和光电特性，对于我们深入理解半导体材料的性质以及开发新的材料具有重要意义。
一、半导体材料的电子结构1.1 能带理论半导体材料的电子结构是由能带理论来解释的。
能带理论认为原子中的电子在形成晶体时会形成能量带，其中包括价带和导带。
1.2 能带间隙半导体材料的电子结构还包括能带间隙。
能带间隙的大小决定了半导体的导电性质。
带隙越小，半导体材料的导电性能越好。
二、半导体材料的光电特性2.1 光吸收与激发半导体材料对光的吸收会激发电子从价带跃迁到导带，形成电子空穴对。
不同材料的吸收光谱与带隙能量有关，从而决定了它们在不同波长范围内的吸收性能。
2.2 光发射与辐射当电子从导带跃迁回价带时会发生辐射，释放出特定波长的光。
这种现象被称为光发射。
不同半导体材料的能带结构决定了它们的光发射特性。
2.3 光电转换半导体材料的光电转换是指通过吸收光能产生电能的过程。
光照射半导体材料后，激发电子和空穴将形成电荷载流子，这些载流子的移动将产生电流。
三、半导体材料的应用3.1 光电器件半导体材料的光电特性使得它们被广泛应用于光电器件的制造中。
例如，光电二极管是一种基于半导体材料光电转换原理工作的器件，用于激光和光通信等领域。
3.2 太阳能电池半导体材料的光电转换性质使得它们成为太阳能电池的理想材料。
通过吸收阳光中的光能，半导体材料将其转化为电能，从而将太阳能转化为可用于供电的电能。
3.3 光导纤维半导体材料的光导特性使得它们广泛应用于光导纤维中。
光导纤维用于通过将光信号传输到远距离，广泛应用于通信和传输领域。
结论：半导体材料的电子结构和光电特性是理解半导体材料性质和开发新材料的重要基础。
通过了解其电子结构和光电特性，我们能够更好地应用半导体材料于电子行业，推动科技进步。
半导体半导体简介：顾名思义：常温下导电性能介于导体(conductor)与绝缘体(insulator)之间的材料，叫做半导体（semiconductor）。
我们通常把导电性和导电导热性差或不好的材料，如金刚石、人工晶体、琥珀、陶瓷等等，称为绝缘体。
而把导电、导热都比较好的金属如金、银、铜、铁、锡、铝等称为导体。
可以简单的把介于导体和绝缘体之间的材料称为半导体。
半导体定义：电阻率介于金属和绝缘体之间并有负的电阻温度系数的物质。
半导体室温时电阻率约在10E-5～10E7欧·米之间，温度升高时电阻率指数则减小。
半导体材料很多，按化学成分可分为元素半导体和化合物半导体两大类。
有元素半导体，化合物半导体，还有非晶态的玻璃半导体、有机半导体等。
半导体材料：半导体材料是一类具有半导体性能、可用来制作半导体器件和集成电路的电子材料。
半导体材料的电学性质对光、热、电、磁等外界因素的变化十分敏感，在半导体材料中掺入少量杂质可以控制这类材料的电导率。
正是利用半导体材料的这些性质，才制造出功能多样的半导体器件。
半导体材料按化学成分和内部结构，大致可分为以下几类。
1.元素半导体有锗、硅、硒、硼、碲、锑等。
2.化合物半导体由两种或两种以上的元素化合而成的半导体材料，包括Ⅲ-Ⅴ族化合物（砷化镓、磷化镓等）、Ⅱ-Ⅵ族化合物( 硫化镉、硫化锌等)、氧化物(锰、铬、铁、铜的氧化物),以及由Ⅲ-Ⅴ族化合物和Ⅱ-Ⅵ族化合物组成的固溶体（镓铝砷、镓砷磷等）。
3.无定形半导体材料，用作半导体的玻璃是一种非晶体无定形半导体材料，分为氧化物玻璃和非氧化物玻璃两种。
4.有机增导体材料已知的有机半导体材料有几十种，包括萘、蒽、聚丙烯腈、酞菁和一些芳香族化合物等，目前尚未得到应用。
制备不同的半导体器件对半导体材料有不同的形态要求，包括单晶的切片、磨片、抛光片、薄膜等。
半导体材料的不同形态要求对应不同的加工工艺。
常用的半导体材料制备工艺有提纯、单晶的制备和薄膜外延生长。

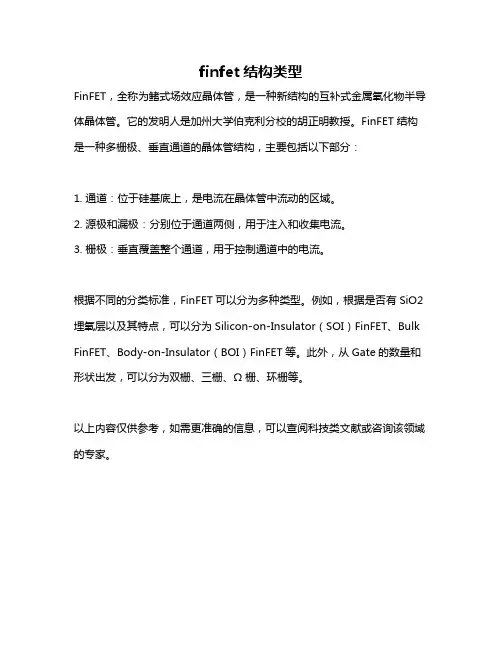

finfet结构类型
FinFET，全称为鳍式场效应晶体管，是一种新结构的互补式金属氧化物半导体晶体管。
它的发明人是加州大学伯克利分校的胡正明教授。
FinFET结构是一种多栅极、垂直通道的晶体管结构，主要包括以下部分：
1. 通道：位于硅基底上，是电流在晶体管中流动的区域。
2. 源极和漏极：分别位于通道两侧，用于注入和收集电流。
3. 栅极：垂直覆盖整个通道，用于控制通道中的电流。
根据不同的分类标准，FinFET可以分为多种类型。
例如，根据是否有SiO2埋氧层以及其特点，可以分为Silicon-on-Insulator（SOI）FinFET、Bulk FinFET、Body-on-Insulator（BOI）FinFET等。
此外，从Gate的数量和形状出发，可以分为双栅、三栅、Ω 栅、环栅等。
以上内容仅供参考，如需更准确的信息，可以查阅科技类文献或咨询该领域的专家。

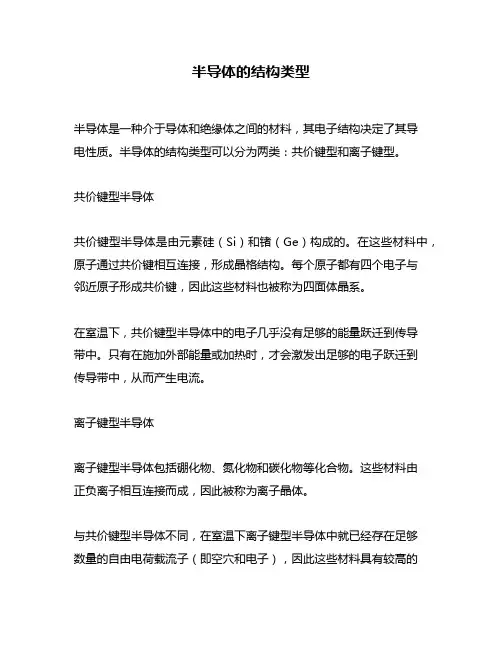

半导体的结构类型
半导体是一种介于导体和绝缘体之间的材料，其电子结构决定了其导
电性质。
半导体的结构类型可以分为两类：共价键型和离子键型。
共价键型半导体
共价键型半导体是由元素硅（Si）和锗（Ge）构成的。
在这些材料中，原子通过共价键相互连接，形成晶格结构。
每个原子都有四个电子与
邻近原子形成共价键，因此这些材料也被称为四面体晶系。
在室温下，共价键型半导体中的电子几乎没有足够的能量跃迁到传导
带中。
只有在施加外部能量或加热时，才会激发出足够的电子跃迁到
传导带中，从而产生电流。
离子键型半导体
离子键型半导体包括硼化物、氮化物和碳化物等化合物。
这些材料由
正负离子相互连接而成，因此被称为离子晶体。
与共价键型半导体不同，在室温下离子键型半导体中就已经存在足够
数量的自由电荷载流子（即空穴和电子），因此这些材料具有较高的
导电性。
总结
总体来说，半导体的结构类型可以分为共价键型和离子键型两类。
共价键型半导体由元素硅和锗构成，原子通过共价键相互连接；离子键型半导体由硼化物、氮化物和碳化物等化合物构成，由正负离子相互连接。
两种类型的半导体在室温下都不具备足够的电流传输能力，需要外部能量激发才能产生电流。
其中晶态半导体又可以分为单晶半导体和多晶半导体。
上述材料中，锗(Ge)、硅(Si)、砷化镓(GaAs)都是单晶，是由均一的晶粒有序堆积组成；而多晶则是由很多小晶粒杂乱地堆积而成。
对于非晶态半导体，有非晶态硅、非晶态锗等，它们没有规则的外形，也没有固定熔点，内部结构不存在长程有序，只是在若干原子间距内的较小范围内存在结构上的有序排列，称作短程有序。
另外，在实际应用中，根据半导体材料中是否含有杂质，又可以将半导体材料分为本征半导体和杂质半导体。
在下面的章节中将会介绍，杂质的存在将对材料的性能产生很大的影响。
二. 半导体材料的结构及其性能1.几种半导体材料的结构1.1金刚石结构型材料Si、Ge等Ⅳ族元素有4个未配对的价电子，每个原子只能与周围4个原子共价键合，使每个原子的最外层都成为8个电子的闭合壳层，因此共价晶体的配位数(即晶体中一个原子最近邻的原子数)只能是 4。
方向性是指原子间形成共价键时，电子云的重叠在空间一定方向上具有最高密度，这个方向就是共价键方向。
共价键方向是四面体对称的，即共价键是从正四面体中心原子出发指向它的四个顶角原子，共价键之间的夹角为109°28′，这种正四面体称为共价四面体，见图 1.2。
图中原子间的二条连线表示共有一对价电子，二条线的方向表示共价键方向。
共价四面体中如果把原子粗略看成圆球并且最近邻的原子彼此相切，圆球半径就称为共价四面体半径。
单纯依靠图1.2那样的一个四面体还不能表示出各个四面体之间的相互关系，为充分展示共价晶体的结构特点，图1.3(a)画出了由四个共价四面体所组成的一个Si、Ge晶体结构的晶胞，统称为金刚石结构晶胞，整个Si、Ge晶体就是由这样的晶胞周期性重复排列而成。
它是一个正立方体，立方体的八个顶角和六个面心各有一个原子，内部四条空间对角线上距顶角原子1/4对角线长度处各有一个原子，金刚石结构晶胞中共有8个原子。
金刚石结构晶胞也可以看作是两个面心立方沿空间对角线相互平移 1/4 对角线长度套构而成的。
半导体材料的带隙结构半导体材料是现代科技中不可或缺的重要组成部分。
作为一种介于导体和绝缘体之间的材料，半导体具备许多独特的特性，并且在电子、光电子、计算机和通信领域发挥着关键作用。
其中，半导体材料的带隙结构是影响其性质和应用的重要因素。
带隙结构是指半导体材料中价带和导带之间的能量差异。
价带是指材料中电子处于低能量状态的能带，而导带则是电子可以自由流动的高能量能带。
两者之间的能量差异被称为带隙。
在绝缘体中，带隙较大，禁止带（能量范围内没有电子能级）宽阔，因此电子很难从价带跃迁到导带，导致绝缘体的电导率较低。
而在导体中，带隙极小，甚至可以说没有，价带和导带中的电子几乎没有能级差异，因此电子可以轻易地从价带跃迁到导带，导致导体具有非常高的电导率。
然而，半导体材料的带隙结构介于绝缘体和导体之间。
在半导体材料中，带隙能量较小，介于几十到几电子伏特之间。
这使得半导体材料的电导率相对较低，但仍然存在一定的电子跃迁能力。
这正是半导体的重要特性之一。
通过控制半导体材料的带隙结构，我们可以调节其电导性能，从而实现一系列应用。
在半导体材料中，带隙结构的调控主要通过材料的组成和掺杂来实现。
改变材料的组成可以直接影响价带和导带的能量位置，从而改变带隙大小。
比如，将砷化镓（GaAs）中的一部分砷原子替换为磷原子，可以使得带隙变小，从而将其由Ⅲ族半导体转变为Ⅴ族半导体。
除了组成调控外，掺杂也是另一种常见的带隙结构调控方法。
掺杂是向半导体材料中引入少量外来原子，以改变其电子结构和导电性能。
掺杂通常分为施主掺杂和受主掺杂两种类型。
施主掺杂是指向半导体中引入能够提供额外自由电子的杂质原子，从而增加导电性能。
受主掺杂则是指向半导体中引入能够夺取电子的杂质原子，通过形成空穴来改变导电性能。
通过巧妙地选择和控制掺杂原子的类型和浓度，我们可以有效地改变半导体材料的带隙结构，实现不同的电子和光电子器件的需求。
另外，带隙结构不仅与半导体材料本身有关，也与外界条件有关。
外延基础知识一、基本概念同质结：组成PN结的P型区和N型区是同种材料。
（如红黄光中的：GaAs上生长GaAs,蓝绿光中：U(undope)－GaN上生长N(dope)－ GaN）异质结：两种晶体结构相同，晶格常数相近，但带隙宽度不同的半导体材料生长在一起形成的结，称为异质结。
（如蓝绿光中：GaN上生长Al GaN）超晶格（superlatic）：由两种或两种以上组分不同或导电类型各异的超薄层（相邻势阱内电子波函数发生交迭）的材料，交替生长形成的人工周期性结构，称为超晶格材料。
量子阱(QW)：通常把势垒较厚，以致于相邻电子波函数不发生交迭的周期性结构，称为量子阱（它是超晶格的一种）。
二、半导体固体按其导电性分为导体、半导体、绝缘体。
对于被电子部分占满的能带，在外电场作用下，点子可从外电场中吸收能量跃迁到未被电子占据的能级去，形成了电流，起导电作用，常称这种能带为导带。
绝缘体、半导体和导体的能带示意图禁带(a)绝缘体(b)半导体(c)导体1.分类：元素半导体：Si 、Ge化合物半导体：GaAs、InP、GaN(Ⅲ-Ⅴ)、ZnSe(Ⅱ-Ⅵ)、SiC2.化合物半导体优点：a.调节材料组分易形成直接带隙材料，有高的光电转换效率。
（光电器件一般选用直接带隙材料）b.高电子迁移率。
c.可制成异质结，进行能带裁减，易形成新器件。
3.半导体杂质和缺陷杂质：替位式杂质（有效掺杂）间隙式杂质缺陷：点缺陷：如空位、间隙原子线缺陷：如位错面缺陷：（即立方密积结构里夹杂着少量六角密积）如层错4.外延技术LPE：液相外延，生长速率快，产量大，但晶体生长难以精确控制。
（普亮LED常用此生长方法）MOCVD（也称MOVPE）：Metal Organic Chemical Vapour Deposition金属有机汽相淀积,精确控制晶体生长，重复性好，产量大，适合工业化大生产。
HVPE：氢化物汽相外延，是近几年在MOCVD基础上发展起来的，适应于Ⅲ-Ⅴ氮化物半导体薄膜和超晶格外延生长的一种新技术。
半导体的结构类型引言半导体是一种电子属性介于导体和绝缘体之间的材料。
其特殊的电子结构决定了它在电子器件中的重要性。
半导体的结构类型是指半导体材料中原子的排列方式和晶体的结构类型。
本文将详细介绍半导体的结构类型及其特点。
结构类型根据晶体结构的不同，半导体可以分为以下几种结构类型：非晶态、多晶态和单晶态。
非晶态非晶态半导体的原子排列没有规则性，呈现出无序的无定形结构。
它的原子间距和间隙没有明确定义，导致电子在材料中的迁移受到一定的限制。
典型的非晶态半导体包括非晶硅和非晶砷化镓。
非晶态半导体具有以下特点：•电学性能：非晶态半导体的电学性能介于导体和绝缘体之间，电导率较低。
•光学性能：非晶态半导体具有较高的吸收能力和较低的折射率，可以用于光伏器件和光电器件。
•物理性能：非晶态半导体的熔点较低，易于加工和制备。
多晶态多晶态半导体的原子排列呈现出一定的规则性，但晶粒内部存在晶界。
晶界是晶体内部晶粒结构的不连续边界，会对电子的传输和结晶有一定的影响。
典型的多晶态半导体包括多晶硅和多晶碲化镉。
多晶态半导体具有以下特点：•电学性能：多晶态半导体的电导率较高，但不及单晶态半导体。
•结晶性能：多晶态半导体的晶结构比较复杂，晶界对电子传输具有一定的阻碍作用。
•物理性能：多晶态半导体的制备相对容易，成本较低，广泛应用于半导体器件的制造。
单晶态单晶态半导体的原子排列呈现高度规则的晶格结构，具有较好的电子传输性能。
单晶态半导体材料的制备过程较为复杂，需要高温和高压条件。
典型的单晶态半导体包括硅和锗。
单晶态半导体具有以下特点：•电学性能：单晶态半导体的电导率较高，电子传输能力强。
•结晶性能：单晶态半导体的晶体结构完整，晶体缺陷较少，电子传输无阻碍。
•物理性能：单晶态半导体具有优异的光学特性和热特性，可广泛应用于光电器件和高温器件。
结论半导体的结构类型对其电性能和物理性能有着重要的影响。
非晶态半导体具有无定形结构，多晶态半导体具有晶界的存在，而单晶态半导体具有规则完整的晶格结构。
半导体的结构类型
半导体是一种介于导体和绝缘体之间的材料，其导电性能介于导体和绝缘体之间。
半导体的导电性能与其结构类型密切相关，常见的半导体结构类型有晶体结构、非晶态结构和有机半导体结构。
晶体结构是半导体中最常见的结构类型，其特点是具有有序的晶格结构。
晶体结构的半导体材料通常由单晶、多晶和薄膜三种形式存在。
单晶半导体具有高的电子迁移率和较低的电阻率，是制造高性能电子器件的理想材料。
多晶半导体由多个晶粒组成，其电子迁移率和电阻率介于单晶和薄膜之间。
薄膜半导体是一种在基底上生长的薄膜，其电子迁移率和电阻率较低，但具有较高的表面积，适用于制造大面积的电子器件。
非晶态结构是一种无序的结构类型，其特点是没有明显的晶格结构。
非晶态半导体材料通常由非晶硅、非晶碳和非晶氧化物等材料组成。
非晶态半导体具有较高的电阻率和较低的电子迁移率，但具有较高的光学透明性和较低的制造成本，适用于制造太阳能电池、液晶显示器等器件。
有机半导体结构是一种由有机分子组成的半导体材料，其特点是具有较低的电子迁移率和较高的电阻率。
有机半导体材料具有较低的制造成本和较高的可塑性，适用于制造柔性电子器件、有机发光二极管等器件。
半导体的结构类型对其导电性能和制造成本具有重要影响，不同的结构类型适用于不同的电子器件制造。
随着科技的不断发展，半导体材料的结构类型也在不断创新和发展，为电子器件的制造提供了更多的选择和可能性。
