半导体物理学第二章-PPT

半导体物理学第二章-PPT
大家好
9
施主：掺入在半导体中的杂质原子，能够向半导体中提供导电的电子， 并成为带正电的离子。如Si中的P 和As
N型半导体
半导体的掺杂
施主能级
大家好
10
2.1.3 受主杂质 受主能级
在硅中掺入3价的硼B，硼原子有3个价电子，与周围四个硅原子形成共价鍵，缺少一个电子，必须从周围获得一个电子，成为负电中心B-。硼的能级距价带能级顶部很近，容易得到电子。负电中心B-不能移动；而价带顶的空穴易于被周围电子填充，形成空穴的移动，即“导电空穴”。这种能够接受电子的杂质称之为“受主杂质”，或P型杂质。受主杂质获得电子的过程称之为“受主电离”；受主束缚电子的能量状态称之为“受主能级EA”；受主能级比价带顶EV高“电离能EA” 。
大家好
11
受主：掺入在半导体中的杂质原子，能够向半导体中提供导电的空穴， 并成为带负电的离子。如Si中的B
P型半导体
半导体的掺杂
受主能级
大家好
12
半导体的掺杂
Ⅲ、Ⅴ族杂质在Si、Ge晶体中分别为受主和施主杂质，它们在禁带中引入了能级；受主能级比价带顶高 ，施主能级比导带底低 ，均为浅能级，这两种杂质称为浅能级杂质。杂质处于两种状态：中性态和离化态。当处于离化态时，施主杂质向导带提供电子成为正电中心；受主杂质向价带提供空穴成为负电中心。
大家好
30
杂质在GaAs中的位置
替代Ⅲ族时，周围是四个Ⅴ族原子替代Ⅴ族时，周围是四个Ⅲ族原子
大家好
31
IV族元素碳、硅、锗等掺入III-V族化合物中，若取代III族元素起施主作用；若取代V族元素起受主作用。总效果是施主还是受主与掺杂条件有关。
例如，硅在砷化镓中引入一个浅的施主能级，即硅起施主作用，向导带提供电子。当硅杂质浓度达到一定程度后，导带电子浓度趋向饱和，杂质的有效浓度反而降低。

【精品】半导体物理(SEMICONDUCTOR PHYSICS )PPT课件

【精品】半导体物理(SEMICONDUCTOR PHYSICS )PPT课件

第二章 半导体的能带与杂质能级
2.1 半导体中电子共有化运动与能带 2.2 半导体中的电子的E(k)~k关系 有效质量和
k空间等能面 2.3 Si、Ge和GaAs的能带结构 2.4 本征半导体和杂质半导体
2.1 半导体中电子共有化运动与能带
一、孤立原子中的电子状态
1. 单电子原子
En
m0q4 8 ε02h2
1.1 半导体的晶体结构
一、晶体的基本知识
长期以来将固体分为：晶体和非晶体。 晶体的基本特点：
具有一定的外形和固定的熔点，组成晶体的原子（或 离子）在较大的范围内（至少是微米量级）是按一定的方式 有规则的排列而成——长程有序。（如Si，Ge，GaAs）
晶体又可分为：单晶和多晶。 单晶：指整个晶体主要由原子(或离子)的一种规则排列方式
对多电子原子，电子能量同样是不连续的。由主量子 数、角量子数、磁量子数、自旋量子数描述。
二、自由电子状态（一维）
一维恒定势场中的自由电子，遵守薛定谔方程
2 d 2ψ(x) Vψ(x) Eψ(x) 2m0 dx2
如果势场V=0，则此方程的解为
ψ(x) Aei2kx
代表一个沿方向传播的平面波，k具有量子数的作用。 其中Ψ(x)为自由电子的波函数，A为振幅，k为平面波 的波数，k=1/λ， λ为波长。规定k为矢量，称为波矢， 波矢k的方向为波面的法线方向。
• 虽然这两种点缺陷同时存在，但由于在Si、Ge中形成间隙 原子一般需要较大的能量，所以肖特基缺陷存在的可能性 远比弗仑克尔缺陷大，因此Si、Ge中主要的点缺陷是空位
(a) 弗仑克尔缺陷
(b) 肖特基缺陷
图1.11 点缺陷
• 化合物半导体GaAs中，如果成份偏离正常化学比，也会出 现间隙原子和空位。如果Ga成份偏多会造成Ga间隙原子和 As空位；As成份偏多会造成As间隙原子和Ga空位。

《半导体物理学》课件

《半导体物理学》课件
重要性
半导体物理学是现代电子科技和信息 科技的基础，对微电子、光电子、电 力电子等领域的发展具有至关重要的 作用。
半导体物理学的发展历程
19世纪末期
半导体概念的形成，科学家开始认识到 某些物质具有导电性介于金属和绝缘体
之间。
20世纪中叶
晶体管的商业化应用，集成电路的发 明，推动了电子科技和信息科技的发
半导体中的热电效应
总结词
解释热电效应的原理及其在半导体中的应用。
详细描述
当半导体受到温度梯度作用时，会在两端产生电压差 ，这一现象被称为热电效应。热电效应的原理在于不 同温度下，半导体内部载流子的分布不同，导致出现 电势差。热电效应在温差发电等领域有应用价值，可 以通过优化半导体的材料和结构来提高热电转换效率 。
分析器件在长时间使用或恶劣环 境下的性能退化，以提高其可靠 性。
THANKS
THANK YOU FOR YOUR WATCHING
06
半导体材料与工艺
半导体材料的分类和特性
元素半导体
如硅、锗等，具有稳定的化学性质和良好的半导 体特性。
化合物半导体
如砷化镓、磷化铟等，具有较高的电子迁移率和 光学性能。
宽禁带半导体
如金刚石、氮化镓等，具有高热导率和禁带宽度 大等特点。
半导体材料的制备和加工
气相沉积
通过化学气相沉积或物理气相沉积方法制备 薄膜。
05
半导体器件的工作原理
二极管的工作原理
总结词
二极管是半导体器件中最简单的一种 ，其工作原理基于PN结的单向导电性 。
详细描述
二极管由一个P型半导体和一个N型半 导体结合而成，在交界处形成PN结。 当正向电压施加时，电子从N区流向P 区，空穴从P区流向N区，形成电流； 当反向电压施加时，电流极小或无电流 。

半导体物理课件

半导体物理课件

结论:磷杂质在硅、锗中电离时，能够释放电子而 产生导电电子并形成正电中心。这种杂质称施主杂 质 。掺施主杂质后，导带中的导电电子增多，增 强了半导体的导电能力。
主要依靠导带电子导电的半导体称n型半导体。
*从Si的电子能量图看:
电离能的计算:
氢原子
En
mq4
(4 0 )2 22
1 n
（2）受主杂质 (Acceptor) p型半导体 Ⅳ族元素硅、锗中掺Ⅲ族元素,如硼（B）: *从si的共价键平面图看:
两边取对数并整理,得:
EF
1 2
EC ED
1 2
k0T
ln(
ND 2NC
)
ED起了本征EV 的作用
载流子浓度:
EC EF
EC
EF
n0 NCe k0T NCe k0T e k0T
ND NC
1
2
EC ED
e 2k0T
ND NC
1 2
ED
e 2k0T
2
2
(2)中温强电离区
N
D
n0 ND
（2）EF ~T
（3）EF ~掺杂（T一定，则NC也一定）
T一定，ND越大，EF越靠近EC（低温： ND > NC 时 , ND
(ln ND -ln2 NC)
ND < NC 时, ND
|ln ND -ln2 NC| 中温：由于T的升高， NC增加，使ND < NC ， ND
B13:1S22S22P63S23P1 B有三个价电子,当它与周围的四
个Si原子形成共价键时，必须从别 处的硅原子中夺取一个价电子,共价 键中缺少一个价电子，产生空穴。 硼原子接受一个电子后，成为带负 电的硼离子。 B- —负电中心.

半导体物理基础知识 ppt课件

半导体物理基础知识 ppt课件
原子最外层的电子称为价电子，有几个 价电子就称它为几族元素。 若原子失去一个电子，称这个原子为正 离子，若原子得到一个电子，则成为一个带负电的 负离子。原子变成离子的过程称为电离。
ppt课件
4
1.2半导体材料硅的晶体结构
1.2.2晶体结构
固体可分为晶体和非晶体两大类。 原子无规则排列所组成的物质为非晶体。而晶 体则是由原子规则排列所组成的物质。晶体有 确定的熔点，而非晶体没有确定熔点，加热时 在某一温度范围内逐渐软化。 1.2.3单晶和多晶 在整个晶体内，原子都是周期性的 规则排列，称之为单晶。由许多取向不同的单 晶颗粒杂乱地排列在一起的固体称为多晶。
ppt课件 17
1.6半导体的导电原理
1.6半导体的导电原理
导带
E (禁带宽)
g
价带
ppt 课件 1.6-1 图
18
1.6半导体的导电原理
1.6.2产生和复合 由于热或光激发而成对地产生电子空穴对，这种过程 称为“产生”。空穴是共价键上的空位，自由电子在运动中与 空穴相遇时，自由电子就可能回到价键的空位上来，而同时消 失了一对电子和空穴，这就是“复合”。在一定温度下，又没 有光照射等外界影响时，产生和复合的载流子数相等，半导体 中将在产生和复合的基础上形成热平衡。此时，电子和空穴的 浓度保持稳定不变，但是产生和复合仍在持续的发生。 1.6.3杂质和杂质半导体 纯净的半导体材料中若含有其它元素的原子，那么， 这些其它元素的原子就称为半导体材料中的杂质原子。对硅的 导电性能有决定影响的主要是三族和五族元素原子。还有些杂 质如金，铜，镍，锰，铁等，在硅中起着复合中心的作用，影 响寿命，产生缺陷，有着许多有害的作用。
ppt课件
11
1.2半导体材料硅的晶体结构

半导体物理ppt课件

半导体物理ppt课件

§1.2.4电子在周期场中的运动——能带论
2、电子在周期场中的运动
布洛赫曾经证明，满足式(1-13)的波函数一定具有如下
形式： k x uk (x)ei2 kx
(1-14)
式中k为波矢，uk (x)是一个与晶格同周期的周期性函数， 即：
uk (x) uk (x na)
式中n为整数。
§1.2半导体中的电子状态和能带
§1.2.4电子在周期场中的运动——能带论
2、电子在周期场中的运动 式(1-13)具有式(1-14)形式的解，这一结论称为布洛赫
定理。具有式(1-14)形式的波函数称为布洛赫波函数 晶体中的电子运动服从布洛赫定理：
晶体中的电子是以调幅平面波在晶体中传播。 这个波函数称为布洛赫波函数。
§1.1 晶体结构预备知识，半导体晶体结构 2.几种晶格结构
如果只考虑晶格的周期性，可用固体物理学原胞表示：
简立方原胞：与晶胞相同，含一个原子。

体心立方原胞：为棱长
3 2
a
的简立方，含一个原子。

面心立方原胞：为棱长
2 2
a
的菱立方，由面心立方体对
角线的；两个原子和六个面心原子构成，含一个原子。
§1.2半导体中的电子状态和能带
§1.2.4电子在周期场中的运动——能带论
1、自由电子的运动状态 对于波矢为k的运动状态，自由电子的能
量E，动量p，速度v均有确定的数值。 波矢k可用以描述自由电子的运动状态，
不同的k值标志自由电子的不同状态 自由电子的E和k的关系曲线，呈抛物线
形状。 由于波矢k的连续变化，自由电子的能量
(e)（100）面上的投影
§1.1 晶体结构预备知识，半导体晶体结构 4.闪锌矿型结构

半导体物理学ppt课件

半导体物理学ppt课件
在电场
②当电流密度一定时, dEF/dx与载流子浓
度成反比 ③上述讨论也适用于电子子系及空穴子系
(用准费米能级取代费米能级):
J =n
dEF dx
J =p
dEF dx
35
36
★ 正向偏压下的p-n结
①势垒: ♦ 外电压主要降落
于势垒区 ♦ 加正向偏压V, 势
垒高度下降为 e(VD-V),
荷区的产生—复合作用。 P型区和N型区的电阻率都足够低，外加电压全部降落
在过渡区上。
57
准中性区的载流子运动情况
稳态时, 假设GL=0
0

DN
d 2np dx2

n p
n
......x

xp

0

DP
d 2pn dx2
边界条件:

pn
p
......x

xn
图6.4
欧姆接触边界
以及工作温度
24
③接触电势差:
♦ pn结的势垒高度—eVD 接触电势差—VD
♦ 对非简并半导体,饱和电离近似,接触 电势为:
VD

kT e
ln nn0 np0

kT e
ln
NDNA ni2
♦ VD与二边掺杂有关,
与Eg有关
25
电势
图6-8
电子势能(能带)
26
④平衡p-n结的载流子浓度分布: ♦ 当电势零点取x=-xp处,则有: EC (x) EC qV (x)
52
53
54
理想二极管方程
PN结正偏时
55
理想二极管方程
PN结反偏时

(第一章)半导体物理ppt课件

(第一章)半导体物理ppt课件

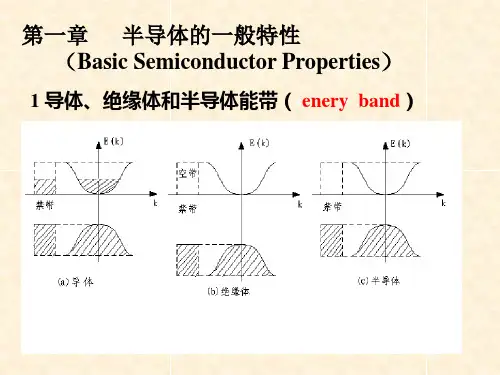

下这些部分占满的能带中的电子将参与导电。由于绝缘
体的禁带宽度很大，电子从价带激发到导带需要很大能
量，所以通常温度下绝缘体中激发到导带去的电子很少，
导电性差；半导体禁带比较小（数量级为1eV），在通常
温度下有不少电子可以激发到导带中去，所以导电能力
比绝缘体要好。
最新课件
27
§1.3 半导体中电子（在外力下）的运动 及有效质量
§1.1半导体中的电子状态和能带
§1.1.2电子在周期场中的运动——能带论
⒉波函数
德布罗意假设:一切微观粒子都具有波粒二象性。 自由粒子的波长、频率、动量、能量有如下关系
Eh P h k
即：具有确定的动量和确定能量的自由粒子，相当 于频率为ν和波长为λ的平面波，二者之间的关系 如同光子与光波的关系一样。
书中(1-13)
最新课件
16
§1.1半导体中的电子状态和能带
§1.1.2电子在周期场中的运动——能带论
布洛赫曾经证明，满足式(1-13)的波函数一定具有 如下形式：
k(x)uk(x)eikx 书中(1-14)
式中k为波数，u k ( x是) 一个与晶格同周期的周期性函 数，即：
uk(x)uk(xna)
1.3.1半导体导带中E(k)与k 的关系
定性关系如图所示 定量关系必须找出E(k)函数带底附近E（k）与k的关 系
用泰勒级数展开可以近似求出极值附近的E(k)与k 的关系，以一维情况为例，设能带底位于k＝0，将 E(k)在E ( kk ＝) 0E 附(0 近) 按(d 泰d勒)E k k 级0k 数 展1 2(开d d 2 ，E 2k )取k 0 至k2 k项2 ，得到
K=0时能量极小，所以(ddEk)k0k ，0因而

半导体物理学刘恩科全部章节ppt

半导体物理学刘恩科全部章节ppt

原因： “轨道杂化”（sp3） p 导带 空带
s 价带 满带
禁带
32N
0
电子
2NN
4N
电子
二、半导体中电子的状态和能带
微观粒子的波粒二象性
实验验证：
戴维逊-革末实验：电流出现周期性变化
I
将电子看成粒子则无法解释
电
流
阴级 U
Ni单晶
计
1927年戴维孙和革末用加速后的电子投射到在镍（Ni)晶体 特选晶面上进行电子反射时的干涉实验
二、半导体中电子的状态和能带
➢微观粒子的波粒二象性
– 微观粒子的粒子性：
各种微观粒子都有其独特的特征：如质量、电荷等 同种微观粒子具有等同性
微观粒子的运动表现粒子运动的特性：动量、能量
– 微观粒子的波动性：
微观粒子的运动表现波动的特性：波长、频率 但微观粒子的波动不是电磁波，而是徳布罗意波
➢微观粒子的波粒二象性
由两种原子结构和混合键
– Ⅲ-Ⅴ族和Ⅱ-Ⅵ族二元化合物半导体绝大多数具 – 有闪锌矿型结构：
• 闪锌矿型结构和混合键
– 注意几点：
1. 正四面体结构中心也有一个原子，但顶角原子与中心 原子不同，因而其结合方式虽以共价结合为主，但具 有不同程度的离子性，称极性半导体
2. 固体物理学原胞同金刚石型结构，但有2个不同原子
3. 结晶学原胞可以看成两种不同原子的面心立方晶胞沿 立方体空间对角线互相错开1/4长度套构而成，属于双 原子复式晶格
4. 一个晶胞中共有8个原子，两种原子各有4个
纤锌矿型结构
材料: Ⅱ-Ⅵ族二元化合物半导体
例: ZnS、ZnSe、CdS、CdSe
– 此时定态薛定谔方程为：

《半导体物理》PPT课件

《半导体物理》PPT课件
。
半导体物理 Semiconductor Physics
若B沿[1 1 1]方向， 则与上述六个<100>
方2向的方2 向 余2弦相1/等3：
对于每个旋转椭球来
讲:
mn*
mt mt ml
mt 2 mt 2 ml 2
mt
3ml 2mt ml
大小相等，对应的回旋频率大小相同，因此只有一个吸收峰
半导体物理 Semiconductor Physics
上式代表的等能面不再是球面（只有当 C为零时是球面），而是扭曲的球面， 重空穴带的扭曲比轻空穴带的扭曲更为 显著。
半导体物理 Semiconductor Physics
两个带下面的第三个能带，由于自旋-轨道 耦合作用，使能量降低了Δ，与以上两个能 带分开，具有球形等能面。其能量表示式
半导体物理 Semiconductor Physics
在Si中，其它能 谷比<100>谷高 的多
半导体物理 Semiconductor Physics
硅和锗的价带结构
半导体物理 Semiconductor Physics
硅锗的价带结构是比较复杂的。价带 顶位于k=0。在价带顶附近有三个带， 其中两个最高的带在k=0处简并，分别 对应于重空穴带和轻空穴带（曲率较 大的为轻空穴带），下面还有一个带， 是由于自旋-轨道耦合分裂出来的。
半导体物理 Semiconductor Physics
若B沿[1 0 0]方向，则：
对于[1 0 0] 轴上的两个 椭球来讲，其
2 2 0 2 1
mn*
mt mt ml
mt 2 mt 2 ml 2
mt
半导体物理 Semiconductor Physics

大学物理课件半导体基础 共94页PPT资料

大学物理课件半导体基础 共94页PPT资料
绝缘体：有的物质几乎不导电，称为绝缘体，如橡 皮、陶瓷、塑料和石英。
半导体：另有一类物质的导电特性处于导体和绝缘 体之间，称为半导体，如锗、硅、砷化镓 和一些硫化物、氧化物等。
(1-3)
半导体的导电机理不同于其它物质，所以它具有 不同于其它物质的特点。例如：
• 当受外界热和光的作用时，它的导电能 力明显变化。
势垒电容：势垒区是积累空间电荷的区域，当电压变化时， 就会引起积累在势垒区的空间电荷的变化，这样所表现出 的电容是势垒电容。
-N
扩散电容：为了形成正向电流
+
（扩散电流），注入P 区的少子
P
（电子）在P 区有浓度差，越靠
近PN结浓度越大，即在P 区有电
子的积累。同理，在N区有空穴的
积累。正向电流大，积累的电荷
+4
+4
+4
+4
共价键有很强的结合力，使原子规 则排列，形成晶体。
共价键中的两个电子被紧紧束缚在共价键中，称为 束缚电子，常温下束缚电子很难脱离共价键成为自 由电子，因此本征半导体中的自由电子很少，所以 本征半导体的导电能力很弱。
(1-8)
二、本征半导体的导电机理 1.载流子、自由电子和空穴
在绝对0度（T=0K）和没有外界激发时,价 电子完全被共价键束缚着，本征半导体中没有 可以运动的带电粒子（即载流子），它的导电 能力为 0，相当于绝缘体。
i
iL
稳压管的技术参数:
UzW10V,Izmax20mA, ui
R
DZ
iZRL uo
Izmin5mA
负载电阻 RL 2k。要求当输入电压由正常值发
生20%波动时，负载电压基本不变。
求：电阻R和输入电压 ui 的正常值。

《半导体物理基础》课件

《半导体物理基础》课件
当电子从导带回到价带时，会释 放能量并发出光子，这就是发光 效应。发光效应是半导体的一个 重要应用，如发光二极管和激光 器等。
04 半导体中的载流子输运
CHAPTER
载流子的产生与复合
载流子的产生
当半导体受到外界能量（如光、热、电场等）的作用时，其 内部的电子和空穴的分布状态会发生改变，导致电子和空穴 从价带跃迁到导带，产生电子-空穴对。
06 半导体物理的应用与发展趋势
CHAPTER
半导体物理在电子器件中的应用
01
02
03
晶体管
利用半导体材料制成的晶 体管是现代电子设备中的 基本元件，用于放大、开 关和整流信号。
集成电路
集成电路是将多个晶体管 和其他元件集成在一块芯 片上，实现特定的电路功 能。
太阳能电池
利用半导体的光电效应将 光能转化为电能，太阳Hale Waihona Puke 电池是可再生能源的重要 应用之一。
半导体物理在光电子器件中的应用
LED
发光二极管，利用半导体的光电效应发出可见光 ，广泛应用于照明和显示领域。
激光器
利用半导体的光放大效应产生激光，用于数据存 储、通信和医疗等领域。
光探测器
利用半导体的光电效应探测光信号，用于光纤通 信、环境监测等领域。
半导体物理的发展趋势与展望
新材料和新型器件
随着科技的发展，人们不断探索新的半导体材料和新型器件，以 提高性能、降低成本并满足不断变化的应用需求。
闪锌矿结构
如铬、钨等金属的晶体结构。
如锗、硅等半导体的晶体结构。
面心立方结构（fcc）
如铜、铝等金属的晶体结构。
纤锌矿结构
如氮化镓、磷化镓等半导体的晶 体结构。
晶体结构对半导体性质的影响

半导体物理 第一章正文ppt

半导体物理 第一章正文ppt
****无法做出更详细、更统一的描述
5，晶体中结点的不同排列，均是由原子核
及核外电子的相互作用特点所决定的 。
二、量子理论概述
讨论范围：
量子理论的
基本概念（观念）， 基本关系式，
基本结论，
基本做法 。
量子理论的讨论对象适用对象：微观世界的随机过程
本教材、本授课中，处理问题的方法， 基本上是“半经典半量子化的（量子理 论与经典理论结合在一起使用）”，有 时又是“准经典的”，请在学习过程中 加以体会。
电子自旋角动量：
3 2
（4）轨道磁量子数
ml ：
轨道角动量在z轴投影，其大小为：ml
对一个
l
ml l ,(l 1),,0,, (l 1),l
l l l
l 2 l 1
l
取值， ml 有 (2l 1) 个取值：
z
（5）自旋磁量子数
ms：
自旋角动量在z轴投影，其大小： ms 对一个s取值，
定态薛定谔方程：
2 V (r ) (r ) E (r ) 2m
2
量子理论中用波函数描述物理状态，波 函数是“几率函数”，由之可知某物理 量取某值的几率。 E为粒子能量
物理量的平均值： Q



ˆ (r )Q (r )dr
ˆ p p i, i j k (梯度算子) x y z
坐标表象：
ˆ rp L L ˆ ˆ
2 ˆ i V (r ) EH t 2m
2
H=T+V
h 2
p2/2m
物理量的量子化： 物理量的取值觃律
*

半导体物理 ppt课件

半导体物理 ppt课件
度的一个标志
• 半导体的EF一般位于位于禁带中。 VS 金属中， EF是一个允许的能级。
玻尔兹曼分布函数
• 导带中电子分布可用电子的玻尔兹曼分布函数 描写（绝大多数电子分布在导带底）；价带中 的空穴分布可用空穴的玻尔兹曼分布函数描写 （绝大多数空穴分布在价带顶）
• 服从费米统计律的电子系统称为简并性系统； 服从玻尔兹曼统计律的电子系统称为非简并性 系统
半导体物理学
10/27/2015
课程大纲
1. 半导体中的电子状态 2. 半导体中杂质和缺陷能级 3. 半导体中载流子的统计分布 4. 半导体的导电性 5. 非平衡载流子
6. p-n结 7. 金属和半导体的接触 8. 半导体表面与MIS结构 9. 半导体异质结构
10.半导体的光学性质和光电 与发光现象
，得到能带中的电子总数，除以半导体体
积，就得到了导带中的电子浓度 n 0
dNfB(E)gc(E)dE
fB ( E ) e x p ( E k 0 T E F ) e g x c p (( E k E 0 )T F ) e d d x E z p ( 2 k V E 0 T 2 ) ( 2 m A h n e 3 * x )3 p /( 2 (E k E 0 T ) E C )1 /2
为
1
f (E)
EEF
1 e k0T
• f ( E ) 称为电子的费米分布函数，在热平衡状态下，电 子在允许的量子态上如何分布的一个统计分布函数
• 1 f (E) 空穴的费米分布函数
费米分布函数
• E F 称为费米能级或费米能量
– 温度 – 导电类型 – 杂质含量 – 能量零点的选取
f (E)
1
EEF

《半导体物理学》课件

《半导体物理学》课件
《半导体物理学》PPT课 件
探索半导体物理学的奥秘，了解半导体的基础概念、晶体结构与晶格常数， 以及能带结构与载流子的相关知识。
晶体的奇妙世界
晶体结构
了解晶体的结构和晶格常数， 揭示晶体的秘密。
能带结构
探索半导体中电子在能带中的 行为和载流子的形成机制。
掺杂与输运理论
深入了解掺杂技术和半导体中 的电荷传输现象。
了解半导体材料的制备技术和制备过程中 的关键因素。
揭示浅表面态和接触势在半导体材料中的 作用和应用。
3 色散与激发态
4 NV中心及其应用
探索半导体材料中的色散效应和激发态， 了解它们对器件性能的影响。
深入了解NV中心的特性和应用，揭示量子 信息技术的前沿进展。
小结
深入探索
半导体物理学是一个广阔而 深奥的领域，不断追求知识 的深度。
半导体激光器和光电子器件
半导体激光器
激光二极管
探索半导体激光器的基础理论 和应用，揭示激光技术的魅力。
了解激光二极管的工作原理和 应用，探索光电子学中的新概 念。
集成光电子器件
深入了解集成光电子器件的设 计和制造，揭示光电子学的未 来发展方向。
半导体材料与制备技术
1 材料制备技术
2 浅表面态与接触势
1
量子点与纳米结构
探索量子点和纳米结构在半导体领域的研究和应用质结的特性和优势，探讨它们在电子元件中的重要性。
3
集成光电子元件
探索集成光电子元件的设计和制造技术，展望未来的光电子学发展方向。
4
芯片设计与制造技术
深入了解芯片设计和制造技术，揭示电子器件的前沿研究和应用动向。
半导体器件的魅力
二极管
探索PN结和二极管的原理，了解它们在电子 学领域的应用。

半导体物理学PPT课件

半导体物理学PPT课件
EA EV
半导体的掺杂
Ⅲ、Ⅴ族杂质在Si、Ge晶体中分别为受 主和施主杂质，它们在禁带中引入了能 级；受主能级比价带顶高 EA，施主能级 比导带底低 ED，均为浅能级，这两种 杂质称为浅能级杂质。
杂质处于两种状态：中性态和离化态。 当处于离化态时，施主杂质向导带提供 电子成为正电中心；受主杂质向价带提 供空穴成为负电中心。
解：（a）
r 1 (1 24
3a)
3a 8
（b）
8 4r3
3 a3

3
16
0.34
间隙式杂质、替位式杂质
杂质原子位于晶格原子间的间隙位置， 该杂质称为间隙式杂质。
间隙式杂质原子一般比较小，如Si、Ge、 GaAs材料中的离子锂（0.068nm）。
杂质原子取代晶格原子而位于晶格点处， 该杂质称为替位式杂质。
半导体物理学

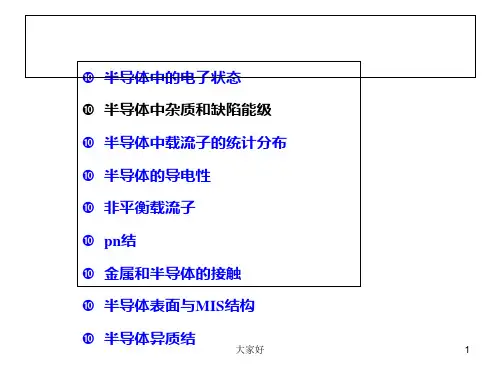

一．半导体中的电子状态 二．半导体中杂质和缺陷能级 三．半导体中载流子的统计分布 四．半导体的导电性 五．非平衡载流子 六．pn结 七．金属和半导体的接触 八．半导体表面与MIS结构
半导体的纯度和结构
纯度
极高，杂质<1013cm-3
结构
晶体结构
单胞
对于任何给定的晶体，可以用来形成其晶体结构的 最小单元
半导体中净杂质浓度称为有效杂质 浓度（有效施主浓度；有效受主浓 度）
杂质的高度补偿（ NA ND ）
现
肖特基缺陷
只存在空位而无间隙原子 间隙原子和空位这两种点缺陷受温度影响较
大，为热缺陷，它们不断产生和复合，直至 达到动态平衡，总是同时存在的。 空位表现为受主作用；间隙原子表现为施主 作用
E(0)
