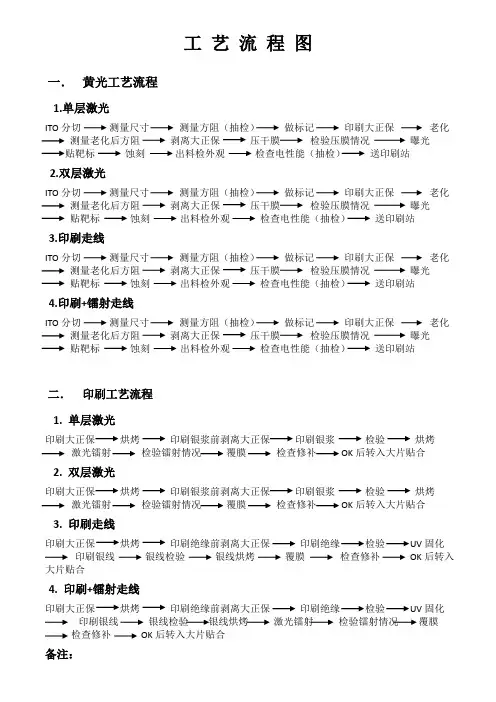

工艺计划流程图

工艺流程图一．黄光工艺流程1.单层激光ITO分切- 测量尺寸测量方阻（抽检）做标记印刷大正保老化测量老化后方阻剥离大正保压干膜检验压膜情况曝光贴靶标蚀刻出料检外观检查电性能（抽检）送印刷站2.双层激光ITO分切- 测量尺寸测量方阻（抽检）做标记印刷大正保老化测量老化后方阻剥离大正保压干膜检验压膜情况曝光贴靶标蚀刻出料检外观检查电性能（抽检）送印刷站3.印刷走线ITO分切- 测量尺寸测量方阻（抽检）做标记印刷大正保老化测量老化后方阻剥离大正保压干膜检验压膜情况曝光贴靶标蚀刻出料检外观检查电性能（抽检）送印刷站4.印刷+镭射走线ITO分切- 测量尺寸测量方阻（抽检）做标记印刷大正保老化测量老化后方阻剥离大正保压干膜检验压膜情况曝光贴靶标蚀刻出料检外观检查电性能（抽检）送印刷站二．印刷工艺流程1.单层激光印刷大正保烘烤印刷银浆前剥离大正保印刷银浆检验烘烤激光镭射检验镭射情况覆膜检查修补OK后转入大片贴合2. 双层激光印刷大正保烘烤印刷银浆前剥离大正保印刷银浆检验烘烤激光镭射检验镭射情况覆膜检查修补OK后转入大片贴合3. 印刷走线印刷大正保烘烤印刷绝缘前剥离大正保印刷绝缘检验UV固化印刷银线银线检验银线烘烤覆膜检查修补OK后转入大片贴合4. 印刷+镭射走线印刷大正保烘烤印刷绝缘前剥离大正保印刷绝缘检验UV固化印刷银线银线检验银线烘烤激光镭射检验镭射情况覆膜检查修补OK后转入大片贴合备注：以上“检查修补”中涉及补新银浆的流程如下：补银浆烘烤覆膜转入大片贴以上“检查修补”中涉及修银浆连线的流程如下：修银浆覆膜转入大片贴合三．大片贴合工艺流程1.单层激光OCA分切检查尺寸及外观OCA开口OCA检查大张sensor撕保护膜检查外观大张sensor与OCA贴合检查贴合情况转入冲切站2. 双层激光OCA分切检查尺寸及外观OCA开口OCA检查大张sensor上线撕保护膜检查外观大张sensor上线与OCA贴合（ITO面）检查贴合情况剥离高温PET 高温PET面与OCA贴合检查贴合情况开避让口大张sensor下线撕保护膜检验外观上下线贴合检查贴合情况转入冲切站3. 印刷走线OCA分切检查尺寸及外观OCA开口OCA检查大张sensor撕保护膜检查外观大张sensor与OCA贴合检查贴合情况转入冲切站4. 印刷+镭射走线OCA分切检查尺寸及外观OCA开口OCA检查大张sensor撕保护膜检查外观大张sensor与OCA贴合检查贴合情况转入冲切站四. 冲切以及电测工艺流程1.单层激光冲定位孔冲切检查冲切情况sensor外观检sensor电测包装入库2. 双层激光冲定位孔冲切检查冲切情况脱泡sensor外观检sensor电测包装入库3. 印刷走线冲定位孔冲切检查冲切情况sensor外观检sensor电测包装入库4. 印刷+镭射走线冲定位孔冲切检查冲切情况sensor外观检sensor电测包装入库五．后段工艺流程1. 单层激光烧录FW(按需要) FPC贴ACF胶热压FOG电测涂防水胶（按需要）撕离型纸玻璃盖板检验玻璃盖板覆保护膜分割保护膜小片贴合检查贴合情况点硅胶脱泡成品外观检验覆过程保护膜撕过程保护膜贴正面保护膜贴背面保护膜贴泡绵（按需要）贴导光膜（按需要）成品电测OQC抽检包装入库2. 双层激光烧录FW(按需要) FPC贴ACF胶两次热压FOG电测涂防水胶（按需要）撕离型纸玻璃盖板检验玻璃盖板覆保护膜分割保护膜小片贴合检查贴合情况点硅胶脱泡成品外观检验覆过程保护膜撕过程保护膜贴正面保护膜贴背面保护膜贴泡绵（按需要）贴导光膜（按需要）成品电测OQC抽检包装入库备注：双层激光工艺中的“热压”工序上下线需分两次热压，先压下线后压上线。

序
分
析
2.2.1 工艺程序分析概述
工
概念 工艺程序分析是以生产系统或工作系统为研究对象，
艺
程 序
在着手对某一工作系统进行详细调查研究和改进之 前，对生产系统全过程所进行的概略分析，以便对
生产系统进行简略、全面和一般性的了解，从宏观
上发现问题，为后面的流程程序分析、布置和经路 分析作准备。
分
析
工
对象 生产系统的全过程 特点 以生产或工作的全过程为研究对象
操作方面
概
述
检验方面
能否运用抽样检验和数理统计
流程方面 改变工作顺序 改变工厂布置
程
5个方面—— 即加工、搬运、等待、储存和检验 针对加工、搬运、等待、储存和检验这五个方面，分析的重点
序
分 析
不一样，具体情况如下所示：
操作分析：程序分析中最基本也是最重要的分析，它涉及到 产品设计、工艺设计、产品制造等过程。
序
分
从流程上入手。可以发现工艺流程中是否存在不经济、不合
理、停滞和等待等现象； 从工序上入手。可以发现加工顺序是否合理，流程是否畅通，
析
概
设备配备是否恰当，搬运方法是否合理；
从作业入手。可以发现工序中的某项作业是否一定必要，是 否可以取消，是否还有更好的方法。
述
2.1.2
程 序 分 析
程序分析的常用符号
序
分 析
概
述
实际工作中，采用“ ECRS” 四大原则进行改善时，由于经验不
足，不知如何下手，这时可参考表4-4来分析思考。
表4-4
程序分析建议表
改善要点
程
思考要点
序
分 析
基本原则

某丙烯酸甲酯装置局部工艺原则流程图
三、工艺管道仪表流程图(PID)
也称带控制点的工艺流程图。是借助统一规定的图 形符号和文字代号，用图示的方法把建立石油化工工艺 装置所需的全部设备、仪表、管道、阀门及主要管件， 按其各自功能，在满足工艺要求和安全、经济的前提下 组合起来，以起到描述工艺装置的结构和功能的作用。
管道流程上除应绘制流向箭头及用文字标明来源或去向外 ，还应对每条管道进行标注。施工流程图上的管道应标注三个 部分，即管道号、管径和管道等级（见有关标准）。
管道及仪表流程图上的物料代号
物料 代号
物料名称
物料 代号
物料名称
物料 代号
A 空气
GO 填料油
PG
AM 氨
H氢
PL
BD 排污
HM 载热体
PW
BF 锅炉给水
3102
E-3102/A-F 原 料 -蜡 油 换 热 器
E -3 1 0 1/A -H 原 料 -柴 油 换 热 器
接 C-102底 液 控 原 料 油 去 分 馏 塔 底
蜡 油 自 P-3108来
蜡油回流去分馏塔 蜡油去 E3106
蜡 油 自 P3107来 柴 油 去 E-3105 柴 油 自 P-3105来
因此，它不仅是设计、施工的依据，而且也是企业管 理、试运行、操作、维修和开停车等各方面所需同的完 整技术资料的一部分。
工艺管道仪表流程图(PID)的基本内容
规定的类别图形符号和文字代号表示装置工艺 过程的全部设备、机械和驱动机，包括需就 位的备用设备和生产用的移动式设备，并进 行编号和标注。
规定的图形符号和文字代号，详细表示所需的 全部管道、阀门、主要管件（包括临时管道 、阀门和管件）、公用工程站和隔热等，并 进行编号和标注。

管径 中压蒸汽 管线号 管线材料等级 蒸汽伴热
工艺流程图中管线的表示方法
管线材料等级：
A1B
压力等级 排序号 材质代号
1.压力等级 A 代表10K或150# C 代表450# E 代表900#
B 代表300# D 代表600# F 代表1500#
工艺流程图中管线的表示方法
2.材质代号
S——一般碳钢（材料代号SGP) A——优质碳钢（材料代号STPG)B——低合金钢（材
2523
按规定加长图纸的
幅面。幅面的尺寸
2102
由基本幅面的短边
1982 1682
成整数倍增加后得
1471
出。图中虚线为加
1261
长后的图纸幅面。
1051 841 A45
A44 630
A43 420
A3 210
A4
A1
A0
A2 A33 A34
0 297 594 891 1189 1486 1783 2080 2378
1.2 比例（GB/T 14690－1993）
图样的比例是指图形要素的线性尺寸 与实物相应要素的线性尺寸之比。
图样比例分为原值比例、放大比例、缩 小比例三种。
：不论采用何种比例绘图， 尺寸数值均按原值注出。
1:2
1:1
2:1
1.3 字体（GB/T 14691－1993）
一般规定
图样中的字体书写必须做到：字体工整 、笔画清除、间隔均匀、排列整齐。
注意：
绘制图样时,优先采用表中规定的图纸 幅面尺寸（A）。
1.1.2 图框格式
在图纸上必须用粗实线画出图框，其格 式分为留装订边和不留装订边两种。同一 产品的图样只能采用一种图框格式。
