建筑给水排水施工图的识读一、建筑给水排水施工图的组成建筑给水排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。
室外小区给水排水工程，根据工程内容还应包括管道断面图、给水排水节点图等1.平面图给水、排水平面图应表达给水、排水管线和设备的平面布置情况。
根据建筑规划，在设计图纸中，用水设备的种类、数量、位置均要作出给水和排水平面布置；平面布置图常用的比例尺为1∶100。
2.系统图系统图，也称“轴测图”，其绘制取水平、轴测、垂直方向，比例与平面布置图的相同。
系统图上应标明管道的管径、坡度，标出支管与立管的连接处以及管道各种附件的安装标高，标高的±0.000应与建筑图一致。
系统图上各种立管的编号应与平面布置图一致。
系统图均应按给水、排水、热水等各系统单独绘制，以便于施工安装和概预算使用。
3.施工详图凡平面布置图、系统图中的局部构造因受图面比例限制而表达不完善或无法表达的，为使施工概顶算及施工不出现失误，必须绘出施工详图。
通用施工详图系列，如卫生器具安装、排水检查井、雨水检查井、阀门井、水表井、局部污水处理构筑物等，均有施工标准图，施工详图宜首先采用标准图。
绘制施工详图的比例以能清楚绘出构造为原则进行选用。
施工详图应尽量详细注明尺寸，不应以比例代替尺寸。
4.设计施工说明及主要材料设备表用工程绘图无法表达清楚的给水、排水、热水供应、雨水系统等管材的防腐、防冻、防露的做法；或难以表达的诸如管道连接、固定，竣工验收要求，施工中特殊情况的技术处理措施；或施工方法中要求严格必须遵守的技术规程、规定等，可在图纸中用文字写出设计施工说明。
主要材料设备表中应列明材料的类别、规格、数量和设备的品种、规格和主要尺寸。
此外，施工图还应绘出工程图所用图例。
所有以上图纸及施工说明等应编排有序，写出图纸目录。
二、标高、管径及编号1.标高在建筑类的施工图中，室内工程应标注相对标高；室外工程应标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。
建筑设备施工图识读要点建筑设备施工图是指在建筑项目中，针对设备工程的设计施工图，其中包括多个方面的内容，如材料、工艺、装置等。
对于施工图纸的识读，是建筑中非常重要的环节。
因此，在建筑设备施工图纸识读要点中，我们需要掌握以下几个方面的内容。
1. 熟悉绘图符号建筑设备的施工图纸中，绘图符号的使用是非常重要的环节，因为准确的绘图符号可以极大地提高图纸的易读性。
有一些常见的绘图符号，如电子元件、管道、阀门等。
在施工图中，每个符号都代表了一种设备或者部件。
所以如果想要准确的理解设备图纸，就需要熟悉建筑设备中的通用符号，以及各种管道、地图和工程符号。
这样可以有效地提高图纸的识读能力。
2. 掌握各种图例在建筑设备的施工图纸中，图例是指介绍和解释的相关能源，水路和管网系统的指导图。
这里列出了一些常用的图例：•细节图：对于复杂的设备，需要细节图来帮助掌握细节信息。
•接线图：用于图示电器的所有连接，包括线路、开关、插头和插座，以及每个接口之间的位置。
•电气图：用于展示建筑电气装置，包括照明、电力、停电等。
•密封图：布置图，图纸中用封缘表示设备之间的控制区域，以及维装通路和安全区域，方便施工。
对于各种图例，建筑师需要熟练掌握各个图形的用途和意义，这样可以在实际施工中准确地识读图纸。
3. 注意设备尺寸和布置在建筑设备的施工图纸中，设备尺寸和布局非常紧密，这是因为正确的设备尺寸和布局可以极大地影响施工的进展。
对于设备的尺寸，建筑师需要熟悉各种设备尺寸的标准值，并且每个设备的某些尺寸参数也需要掌握，以免在实际施工中遇到困难。
而对于设备的布局，建筑师需要特别注意设备之间的距离和高度，以及设备和墙面之间有无间隙等。
因为这些细节都可以影响设备的布置图，从而影响整个建筑设备的施工进度和质量。
4. 关注施工的技术细节在建筑设备施工图纸中，技术细节的实现非常重要。
所以，建筑师需要特别关注施工的技术细节，以确保在施工过程中能够准确地实现工艺。
1、中心投影：投影中心在有限的距离内发出放射状的投影线，用这些投影线作出的投影。
2、平行投影：当投影中心移至无限远处时，投影线将依一定的投影方向平行地投射下来。
用平行投影线作出的投影。
3、正投影的特性：全等性、积聚性、类似性。
4、组合体的组合方式有叠加式、切割式、综合式。
5、剖面图的种类：全剖面图、阶梯剖面图、展开剖面图、半剖面图、分层剖面图、局部剖面图。
6、断面图与剖面图的区别：断面图只需画出物体被剖切后断面的图形；而剖面图除了画出断面图形外，还应画出投影方向所能看到的部分。
断面图与剖面图的剖切符号不同，断面图的剖切符号只画剖切位置线，其长度约6—10mm的粗实线，不画剖视方向线，编号写在投影方向的一侧。
7、断面图的表示形式有 移出断面图、重合断面图、中断断面图。
8、房屋的设计一般分为：初步设计和施工设计两个阶段。
9、定位轴线是确定建筑物或建筑物主要承重构建平面位置的重要依据。
10、绝对标高：我国是以青岛附近的黄海平均海平面为零点，以此为基准而设置的标高。
11、相对标高：标高的基础面（即+-0.000水平面）是根据工程需要而选定的，这类标高称为相对标高。
在一般建筑中，通常取底层室内主要地面作为相对标高的基准面。
12、建筑平面图的用途：主要反映房屋的平面形状、大小和房间的布置，墙的位置、厚度和材料，门窗的类型和位置等情况。
13、建筑剖面图的用途：主要反映房屋内部垂直方向的高度、分层情况、楼地面和屋顶的构造以及各构配件在垂直方向的相互关系等。
它与平面图、立面图相配合，是建筑施工图的重要图样，是施工中的主要依据之一。
14、民用建筑通常是由基础、墙或柱、楼地面、楼梯、屋面、门窗15、建筑构件的耐火极限是指对任一建筑构件按时间--温度标准曲线进行耐火实验，从受到火的作用时起，到失去支持能力，或完整性破坏，或失去隔火作用时为止的这段时间，用小时表示16、影响建筑构造的因素：外力的影响、自然气候的影响、人为因素的影响17、建筑构造的设计原则：坚固实用、技术先进、经济合理、美观大方18、建筑模数是选定的标准尺度单位，作为建筑物、建筑构配件、建筑制品以及建筑设备尺寸互相协调中的增值单位19、基础是建筑物的墙或柱深入土中的扩大部分，是建筑物的一部分，它承受建筑物上部结构传来的全部荷载，并将这些荷载连同本身的自重一起传到地基上， 地基因此而产生应力和应变。

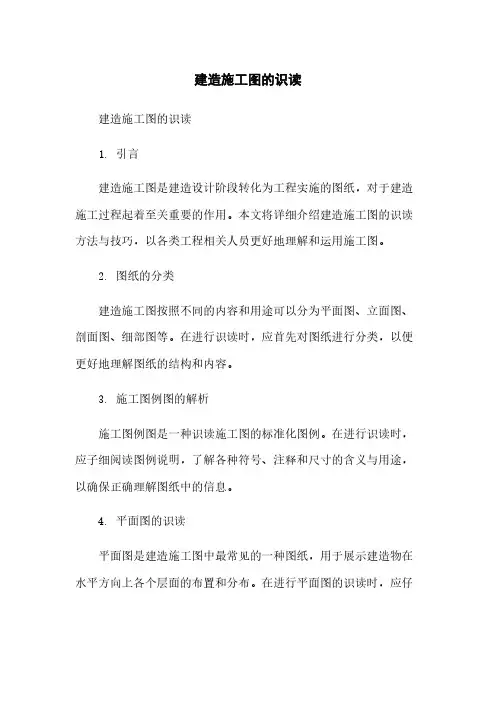

建造施工图的识读建造施工图的识读1. 引言建造施工图是建造设计阶段转化为工程实施的图纸，对于建造施工过程起着至关重要的作用。
本文将详细介绍建造施工图的识读方法与技巧，以各类工程相关人员更好地理解和运用施工图。
2. 图纸的分类建造施工图按照不同的内容和用途可以分为平面图、立面图、剖面图、细部图等。
在进行识读时，应首先对图纸进行分类，以便更好地理解图纸的结构和内容。
3. 施工图例图的解析施工图例图是一种识读施工图的标准化图例。
在进行识读时，应子细阅读图例说明，了解各种符号、注释和尺寸的含义与用途，以确保正确理解图纸中的信息。
4. 平面图的识读平面图是建造施工图中最常见的一种图纸，用于展示建造物在水平方向上各个层面的布置和分布。
在进行平面图的识读时，应仔细观察建造物的布局、空间分配、墙体结构、装饰要求等方面的信息。
5. 立面图的识读立面图常用于展示建造物在垂直方向上的外观和各个面的细节。
在进行立面图的识读时，应注意外墙、窗户、门、雨水系统、立面装饰等内容，以了解建造物的外观特征和材料使用要求。
6. 剖面图的识读剖面图常用于展示建造物在垂直方向上的结构断面和细部构造。
在进行剖面图的识读时，应关注墙体结构、楼板、梁柱、地下空间、设备管线等方面的细节，以了解建造物内部结构和构造要求。
7. 细部图的识读细部图用于展示建造物各个构造细节的特征和要求。
在进行细部图的识读时，应子细观察与构造细节相关的尺寸、材料、连接方式等信息，以确保施工过程中的准确实施。
8. 附件本所涉及的附件如下：- 图纸样本：示例图纸，供读者进行实际练习和参考。
9. 法律名词及注释本所涉及的法律名词及注释如下：- 建造法：指国家对建造行业的管理和规范的法律法规。
- 建造施工图审查规定：指国家对建造施工图审查的相关规定和要求。
10. 总结本文通过对建造施工图的识读方法与技巧进行详细介绍，希翼能够各类工程相关人员更好地理解和运用施工图。
惟独对施工图有深入的识读和理解，才干保证建造施工过程的质量和安全。
模块1 建筑制图基本知识（1）《房屋建筑制图统一标准》（GB/T 50001—2010）中统一规定了所有设计图纸的幅面及图框尺寸，主要有A0、A1、A2、A3、A4等。
（2）尺寸界线应用细实线绘制，与被注长度垂直，其一端离开图样轮廓线不应小于 2mm ，另一端宜超出尺寸线2~3mm 。
（3）常用的图板规格有0号、1号和2号，绘制时应根据图纸幅面的大小来选择图板。
（4）比例尺一般为木制或塑料制成，比例尺的三个棱面刻有6种比例，通常有1∶100、1∶200、1∶300、1∶400、1∶500、1∶600，比例尺上的数字以米（m ）为单位。
（5答：图纸幅面的形式有A0:1189×841 ；A1:841×594； A2:594×420 ；A3:420×297 ；A4:297×210 （单位mm ）。
（6答： 表 图线的线型、宽度及用途 名称线 型 线 宽 用 途 实线 粗b 主要可见轮廓线 中粗0.7 b 可见轮廓线 中0.5 b 可见轮廓线、尺寸线、变更云线 细0.25 b 图例填充线、家具线 虚线 粗b 见各有关专业制图标准 中粗0.7 b 不可见轮廓线 中0.5 b 不可见轮廓线、图例线 细0.25 b 图例填充线、家具线 单点长画线 粗 b 见各有关专业制图标准 中0.5 b 见各有关专业制图标准 细0.25 b 中心线、对称线、轴线等 双点 长画线 粗b 见各有关专业制图标准 中0.5 b 见各有关专业制图标准 细0.25 b 假想轮廓线、成型前原始轮廓线 折断线 细0.25 b 断开界线 波浪线细 0.25 b 断开界线 （7答：1）在同一张图纸内，相同比例的图样应选用相同的线宽组，同类线应粗细一致。
图框线、标题栏线的宽度要求见下表。
图框线、标题栏线的宽度要求（单位：mm ） 幅面代号图框线 标题栏外框线 标题栏分格线 A0、A1b 0.5 b 0.25 b A2、A3、A4 b 0.7 b 0.35 b2）相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm 。
