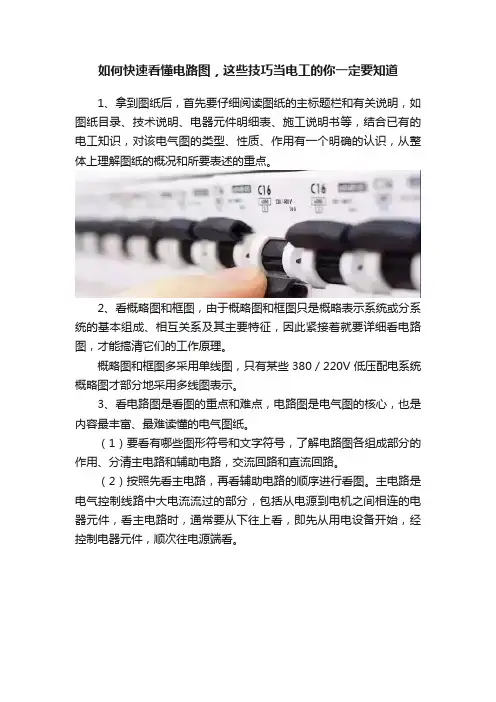

如何快速看懂电路图，这些技巧当电工的你一定要知道1、拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2、看概略图和框图，由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3、看电路图是看图的重点和难点，电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
（1）要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
（2）按照先看主电路，再看辅助电路的顺序进行看图。
主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件，看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，用辅助电路的回路去研究主电路的控制程序，进而搞清楚整个电路的工作原理和来龙去脉。
4、接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

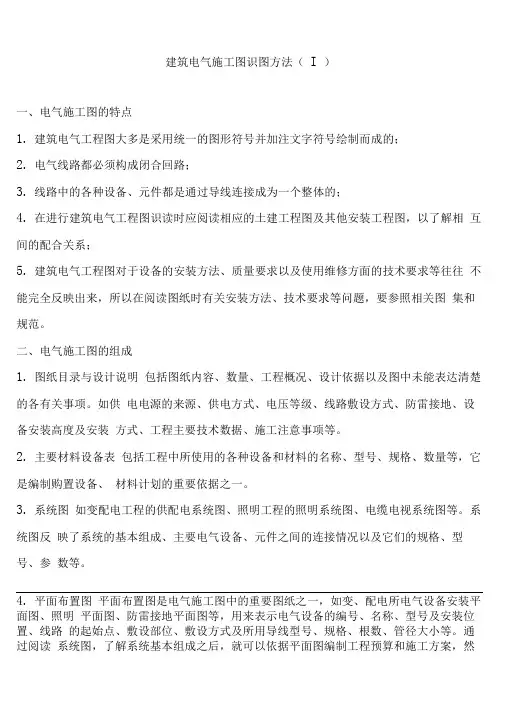

建筑电气施工图识图方法（I ）一、电气施工图的特点1.建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2.电气线路都必须构成闭合回路；3.线路中的各种设备、元件都是通过导线连接成为一个整体的；4.在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5.建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
二、电气施工图的组成1.图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2.主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
3.系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4.平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
5.控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
6.安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
7.安装大样图（详图）安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。

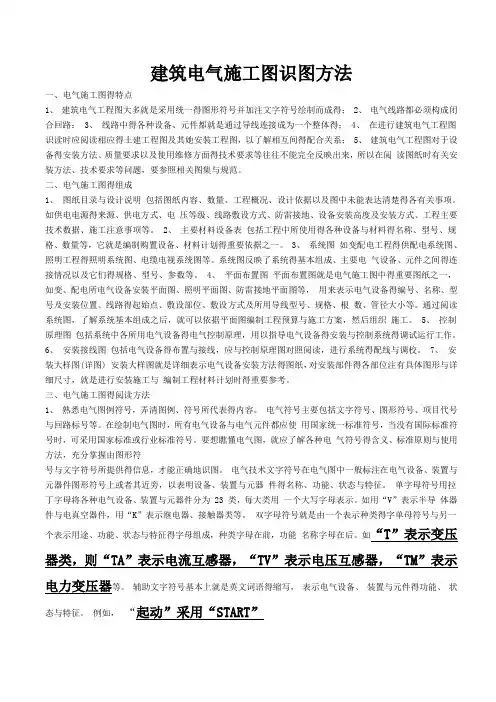

建筑电气施工图识图方法一、电气施工图得特点1、建筑电气工程图大多就是采用统一得图形符号并加注文字符号绘制而成得；2、电气线路都必须构成闭合回路；3、线路中得各种设备、元件都就是通过导线连接成为一个整体得；4、在进行建筑电气工程图识读时应阅读相应得土建工程图及其她安装工程图，以了解相互间得配合关系；5、建筑电气工程图对于设备得安装方法、质量要求以及使用维修方面得技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集与规范。
二、电气施工图得组成1、图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚得各有关事项。
如供电电源得来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2、主要材料设备表包括工程中所使用得各种设备与材料得名称、型号、规格、数量等，它就是编制购置设备、材料计划得重要依据之一。
3、系统图如变配电工程得供配电系统图、照明工程得照明系统图、电缆电视系统图等。
系统图反映了系统得基本组成、主要电气设备、元件之间得连接情况以及它们得规格、型号、参数等。
4、平面布置图平面布置图就是电气施工图中得重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备得编号、名称、型号及安装位置、线路得起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算与施工方案，然后组织施工。
5、控制原理图包括系统中各所用电气设备得电气控制原理，用以指导电气设备得安装与控制系统得调试运行工作。
6、安装接线图包括电气设备得布置与接线，应与控制原理图对照阅读，进行系统得配线与调校。
7、安装大样图(详图) 安装大样图就是详细表示电气设备安装方法得图纸，对安装部件得各部位注有具体图形与详细尺寸，就是进行安装施工与编制工程材料计划时得重要参考。

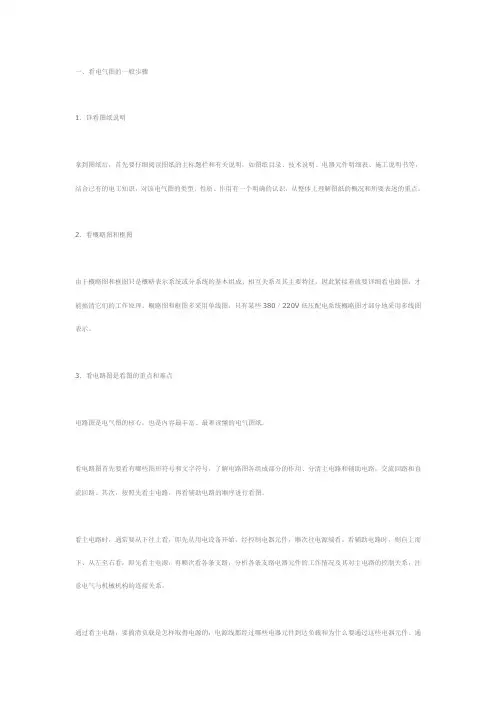

一、看电气图的一般步骤1．详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2．看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3．看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
其次，按照先看主电路，再看辅助电路的顺序进行看图。
看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。
4．电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。
配电盘(屏)内、外电路相互连接必须通过接线端子板。
一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。
因此，看接线图时，要把配电盘(屏)内、外的电路走向搞清楚，就必须注意搞清端子板的接线情况。

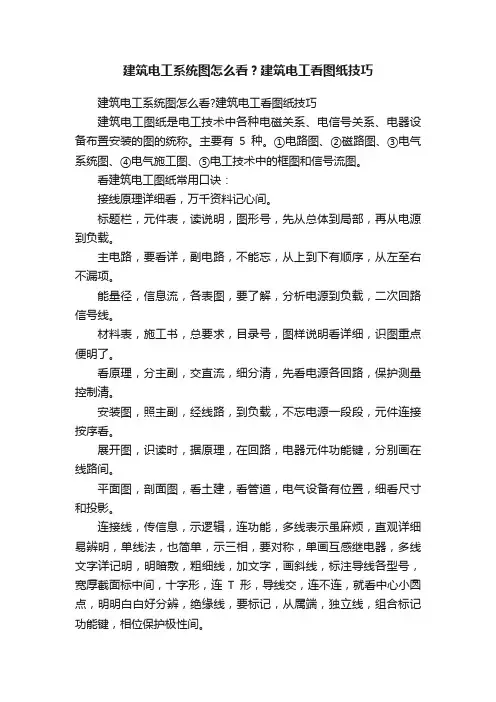

建筑电工系统图怎么看？建筑电工看图纸技巧建筑电工系统图怎么看?建筑电工看图纸技巧建筑电工图纸是电工技术中各种电磁关系、电信号关系、电器设备布置安装的图的统称。
主要有5种。
①电路图、②磁路图、③电气系统图、④电气施工图、⑤电工技术中的框图和信号流图。
看建筑电工图纸常用口诀：接线原理详细看，万千资料记心间。
标题栏，元件表，读说明，图形号，先从总体到局部，再从电源到负载。
主电路，要看详，副电路，不能忘，从上到下有顺序，从左至右不漏项。
能量径，信息流，各表图，要了解，分析电源到负载，二次回路信号线。
材料表，施工书，总要求，目录号，图样说明看详细，识图重点便明了。
看原理，分主副，交直流，细分清，先看电源各回路，保护测量控制清。
安装图，照主副，经线路，到负载，不忘电源一段段，元件连接按序看。
展开图，识读时，据原理，在回路，电器元件功能键，分别画在线路间。
平面图，剖面图，看土建，看管道，电气设备有位置，细看尺寸和投影。
连接线，传信息，示逻辑，连功能，多线表示虽麻烦，直观详细易辨明，单线法，也简单，示三相，要对称，单画互感继电器，多线文字详记明，明暗敷，粗细线，加文字，画斜线，标注导线各型号，宽厚截面标中间，十字形，连T形，导线交，连不连，就看中心小圆点，明明白白好分辨，绝缘线，要标记，从属端，独立线，组合标记功能键，相位保护极性间。
元器件，图形号，简外形，要素号，集中表示简单图，分开表示展开图，工作态，画正常，接触点，方向致，左开右闭是规定，下开上闭要记牢！整定值，数据号，在附件，标记好，注释标志要清晰，端子图形小句号。
查看建筑电工图纸基本方法：1、结合电工、电子技术基础知识看图；2、结合电器元件的结构和工作原理侃图；3、结合典型电路识图，典型电路就是常见的基本电路；4、结合有关图纸说明看图；5、结合电气图的制图要求看图；阅读建筑电气工程图的方法没有统一规定。
当我们拿到一套建筑电气工程图时，面对一大摞图样，究竟如何下手?根据作者经验，通常可按下面方法去做，即了解概况粗略看，重点内容仔细看；安装方法找大样，技术要求要规范。
![建筑工程施工图快速识读技巧[1].](https://uimg.taocdn.com/19e51b86998fcc22bdd10d36.webp)

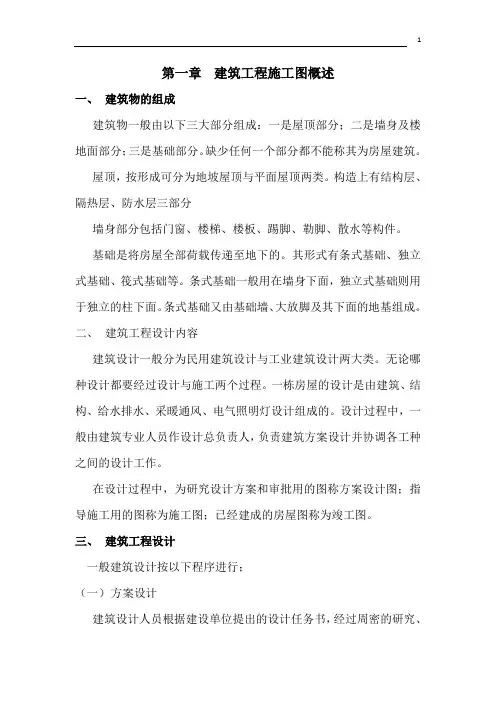

第一章建筑工程施工图概述一、建筑物的组成建筑物一般由以下三大部分组成：一是屋顶部分；二是墙身及楼地面部分；三是基础部分。
缺少任何一个部分都不能称其为房屋建筑。
屋顶，按形成可分为地坡屋顶与平面屋顶两类。
构造上有结构层、隔热层、防水层三部分墙身部分包括门窗、楼梯、楼板、踢脚、勒脚、散水等构件。
基础是将房屋全部荷载传递至地下的。
其形式有条式基础、独立式基础、筏式基础等。
条式基础一般用在墙身下面，独立式基础则用于独立的柱下面。
条式基础又由基础墙、大放脚及其下面的地基组成。
二、建筑工程设计内容建筑设计一般分为民用建筑设计与工业建筑设计两大类。
无论哪种设计都要经过设计与施工两个过程。
一栋房屋的设计是由建筑、结构、给水排水、采暖通风、电气照明灯设计组成的。
设计过程中，一般由建筑专业人员作设计总负责人，负责建筑方案设计并协调各工种之间的设计工作。
在设计过程中，为研究设计方案和审批用的图称方案设计图；指导施工用的图称为施工图；已经建成的房屋图称为竣工图。
三、建筑工程设计一般建筑设计按以下程序进行；（一）方案设计建筑设计人员根据建设单位提出的设计任务书，经过周密的研究、分析以及合理的构思，用草图的形式设计出几种设计方案，称为方案设计，供建设单位分析、比较、选定方案之用。
（二）初步设计将选定的方案设计成工具图，称为初步设计。
其内容有房屋的总平面布置、房屋的布置、房屋外形、基本构件选型、房屋的主要尺寸和经济指标等，供有关部门审批。
（三）技术设计根基审批的初步设计，进一步解决建筑结构设备上的技术问题，使得工种协调与统一，为绘制施工图提供详细的资料。
（四）施工图设计为施工提供一套完整的资料所绘制出的一套能反映房屋整体和细部全部内容的详图，它是房屋施工的主要依据。
中小型建筑设计时，一般把初步设计和技术设计合二为一，称为扩大初步设计。
四、建筑工程施工图的种类施工图根据不同的专业内容可分为：（一）建筑施工图（简称建施）主要表示房屋的总体布局、内外形状、大小、构造等。
.建筑电气施工图识图方法〔I〕一、电气施工图的特点建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；电气线路都必须构成闭合回路；线路中的各种设备、元件都是通过导线连接成为一个整体的；在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和标准。
二、电气施工图的组成图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工考前须知等。
主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料方案的重要依据之一。
系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的根本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图，了解系统根本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料方案时的重要参考。

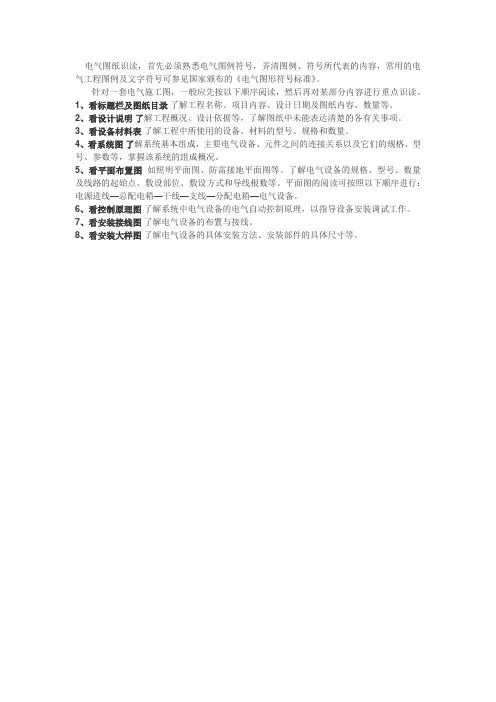

三、电气施工图的阅读方法熟悉电气图例符号，弄清图例、符号所代表的内容。
电气图纸识读，首先必须熟悉电气图例符号，弄清图例、符号所代表的内容，常用的电气工程图例及文字符号可参见国家颁布的《电气图形符号标准》。
针对一套电气施工图，一般应先按以下顺序阅读，然后再对某部分内容进行重点识读。
1、看标题栏及图纸目录了解工程名称、项目内容、设计日期及图纸内容、数量等。
2、看设计说明了解工程概况、设计依据等，了解图纸中未能表达清楚的各有关事项。
3、看设备材料表了解工程中所使用的设备、材料的型号、规格和数量。
4、看系统图了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等，掌握该系统的组成概况。
5、看平面布置图如照明平面图、防雷接地平面图等。
了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。
平面图的阅读可按照以下顺序进行：电源进线—总配电箱—干线—支线—分配电箱—电气设备。
6、看控制原理图了解系统中电气设备的电气自动控制原理，以指导设备安装调试工作。
7、看安装接线图了解电气设备的布置与接线。
8、看安装大样图了解电气设备的具体安装方法、安装部件的具体尺寸等。
