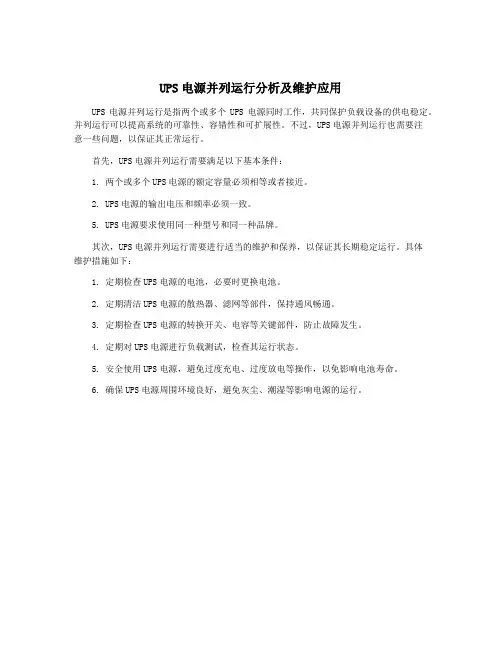

UPS电源并列运行分析及维护应用
UPS电源并列运行是指两个或多个UPS电源同时工作，共同保护负载设备的供电稳定。
并列运行可以提高系统的可靠性、容错性和可扩展性。
不过，UPS电源并列运行也需要注
意一些问题，以保证其正常运行。
首先，UPS电源并列运行需要满足以下基本条件：
1. 两个或多个UPS电源的额定容量必须相等或者接近。
2. UPS电源的输出电压和频率必须一致。
5. UPS电源要求使用同一种型号和同一种品牌。
其次，UPS电源并列运行需要进行适当的维护和保养，以保证其长期稳定运行。
具体
维护措施如下：
1. 定期检查UPS电源的电池，必要时更换电池。
2. 定期清洁UPS电源的散热器、滤网等部件，保持通风畅通。
3. 定期检查UPS电源的转换开关、电容等关键部件，防止故障发生。
4. 定期对UPS电源进行负载测试，检查其运行状态。
5. 安全使用UPS电源，避免过度充电、过度放电等操作，以免影响电池寿命。
6. 确保UPS电源周围环境良好，避免灰尘、潮湿等影响电源的运行。
ups的维护要点
UPS的维护要点包括以下几个方面：
1. 定期检查UPS的电源输入和输出接线，确保没有松动或断裂，并检查连接点是否干净无尘。
2. 检查电池组的状态和维护，包括电池的寿命、容量、充电状态和电解液水平。
必要时进行电池替换或添加电解液。
3. 清洁UPS设备的外部和内部，确保设备没有灰尘或其他杂物的堆积。
使用干净的抹布或吹风机进行清洁。
4. 定期检查UPS设备的电源线和插头，确保没有损坏或磨损，并确保插头连接牢固。
5. 检查UPS设备的电源开关和显示屏，确保正常工作并显示正确的状态信息。
6. 检查UPS设备的散热系统，确保散热器和风扇没有灰尘或其他堵塞物。
必要时清洁散热系统或更换散热器。
7. 定期进行UPS设备的系统检测，包括自检功能和电池测试。
根据需要进行调整或修复。
8. 定期备份UPS设备的设置和配置，以防止数据丢失或设置丢失。
9. 及时修复UPS设备的故障或故障，包括更换损坏的零部件或找到替代物。
10. 定期进行UPS设备的维修保养，包括更换老化的零部件、清洁电路板和电缆线、校准电路、更新固件等。
维护UPS设备是确保其正常运行和延长使用寿命的重要步骤。
根据设备的具体型号和规格，维护要点可能会有所不同，建议参考设备的操作手册或咨询专业技术人员。
ups操作规程UPS（Uninterruptible Power Supply）系统是一种为计算机、网络设备等提供电力保障的设备。
它提供了持续电源供应，使设备遇到停电时能够继续工作，并且能够保护设备不受电力波动的影响。
为了确保UPS系统能够正常运行并起到预期的保护作用，需要制定一套操作规程。
以下是针对UPS操作的一些基本规程，以供参考。
一、UPS开机操作规程1.确保UPS系统的正常运行：检查UPS系统的供电线路是否连接正常，检查UPS的电池是否处于良好的工作状态。
2.打开电源开关：将UPS的电源开关打开。
3.监测UPS状态指示灯：观察UPS的状态指示灯，确保UPS正常工作。
一般来说，绿色指示灯表示正常工作，红色指示灯表示异常。
4.检查UPS输出电流：通过监测UPS输出电流，确保UPS输出电流在正常范围内。
5.监测UPS电池状态：通过监测UPS电池的状态指示灯，确保UPS电池处于正常工作状态。
一般来说，电池电量低时，指示灯将变为红色。
二、UPS关机操作规程1.保存数据并关闭使用设备：在关机之前，保存好所有的数据，并关闭使用设备。
2.关闭UPS设备：在使用设备关闭之后，需要先关闭UPS系统。
按下UPS上的关机按钮，或者根据设备说明书上的操作步骤来关闭UPS。
3.等待UPS完全停止并断电：在关闭UPS之后，需要等待一段时间，确保UPS完全停止运行。
然后，将UPS的电源插头拔出插座，确保UPS与电源完全断开连接。
三、定期维护规程1.定期检查UPS系统：定期检查UPS系统的供电线路是否完好，检查UPS设备的状态指示灯是否正常。
如发现异常情况，应及时处理。
2.定期检查UPS电池：定期检查UPS电池的电量和工作状态。
如果发现电池电量较低或者电池状态不好，需要及时更换电池。
3.注重UPS散热：UPS设备在工作过程中会产生较大的热量，因此需要确保UPS设备的散热良好。
定期清理UPS设备的通风口和散热风扇，保持良好的散热状态。
UPS维护管理规范一、引言UPS（不间断电源）是保障电力供应连续性的重要设备，对于各种关键应用场所来说至关重要。
为了确保UPS的正常运行和延长其使用寿命，制定UPS维护管理规范是非常必要的。
本文旨在规范UPS维护管理工作，提供详细的维护要求和操作指南。
二、维护周期1. 定期维护：每季度进行一次全面维护，包括检查、清洁、测试和校准等工作。
2. 日常维护：每天进行简单的巡检和记录，确保UPS运行正常。
三、维护内容1. 环境检查：a. 检查UPS周围环境是否干净、干燥，避免灰尘、湿气对设备造成影响。
b. 检查UPS通风口是否畅通，避免因通风不良导致设备过热。
c. 检查UPS周围是否有其他设备产生的电磁干扰，如有需要采取隔离措施。
2. 外观检查：a. 检查UPS机箱是否有明显的损坏或变形，如有需要及时修复或更换。
b. 检查UPS面板指示灯是否正常亮起，如有异常需要进行故障排除。
c. 检查UPS连接线路是否松动或脱落，如有需要重新连接或更换。
3. 电池检查：a. 检查电池组的连接线路是否松动或腐蚀，如有需要及时修复或更换。
b. 检查电池组的电压和容量是否正常，如有异常需要进行维修或更换。
c. 清洁电池组表面，防止灰尘积累导致散热不良。
4. 冷却系统检查：a. 检查UPS的风扇是否正常运转，如有异常需要进行维修或更换。
b. 清洁风扇和散热片，保持良好的散热效果。
5. 系统测试：a. 进行UPS的自检功能测试，确保各项功能正常。
b. 进行UPS的负载测试，检查其在不同负载下的运行状况。
6. 维护记录：a. 每次维护都应详细记录维护内容、维护时间和维护人员，建立维护档案。
b. 对于发现的问题和故障，记录并及时进行修复。
四、维护人员要求1. 维护人员应具备相关的技术知识和经验，熟悉UPS的工作原理和维护方法。
2. 维护人员应定期参加相关培训，了解最新的维护技术和设备更新。
3. 维护人员应遵守相关的安全操作规程，确保维护过程安全可靠。
UPS运维方案一、引言随着信息技术的快速发展和普及，电力的稳定供应对于现代生活和工业生产至关重要。
为了保证电力供应的连续性和稳定性，UPS（不间断电源系统）被广泛应用。
UPS作为电力保障装置，起到了关键的作用。
在UPS运维方案中，我们将探讨如何有效地管理和维护UPS设备，以确保其正常运行和延长其使用寿命。
二、UPS设备管理UPS设备管理是UPS运维方案的核心内容，包括以下几个关键方面：1. 定期检查与维护为了确保UPS设备的正常运行，定期的检查与维护是必不可少的。
在日常工作中，应当确保： - 定期检查UPS设备的工作状态，包括输入电压、电池状态、输出电压等。
- 定期维护UPS设备，包括清洁机箱、检查电池连接是否良好、检查电缆是否松动等。
- 定期测试UPS设备的性能，例如演练掉电时的应急备用时间、自动切换功能等。
2. 故障排除与修复当UPS设备出现故障时，应立即进行排除与修复。
常见的UPS故障可能包括：- 电池老化导致容量降低，需要更换电池。
- 输入电压波动过大，需要添加稳压装置。
- 输出电压超出范围，可能是电路板故障，需要更换或修复电路板。
- 过载保护触发，需及时排查并解决负载过大的问题。
对于故障的排除和修复，建议及时联系UPS设备的供应商或专业维修人员，以保证问题能够得到快速有效的解决。
3. 数据记录与统计为了全面了解UPS设备的运行状况和性能表现，建议建立UPS设备的数据记录与统计系统。
通过记录UPS设备的工作参数、故障情况、维修记录等信息，可以更好地进行故障排查、维修计划安排以及设备更新和升级的决策。
三、UPS系统升级随着科技的发展，UPS系统也在不断更新和演进。
为了跟上科技发展的步伐，适时进行UPS系统的升级是非常必要的。
1. 软件升级UPS系统的软件升级主要是指UPS设备所使用的监控与管理软件的更新。
随着技术的进步，新版的监控与管理软件通常会具备更多功能，提供更全面的数据分析与故障诊断。
UPS系统操作维护手册目录第一章系统工作原理与结构 (2)1.1 系统原理框图 (2)1.2 系统工作状态 (4)第二章力博特UPS维护操作 (5)一、显示面板操作 (5)（一）、面板简介 (5)（二）、操作显示 (8)（三）、面板菜单选项第三章爱克赛UPS维护操作 (9)..................................................... 错误！未定义书签。
第四章梅兰日兰UPS维护操作.. (23)第五章 UPS维护流程................................... 错误！未定义书签。
第一章系统工作原理与结构一、系统原理框图UPS采用AC-DC-AC变换器（见图1-1）。
第一级变换（AC-DC）整流器采用SCR三相全控桥式整流器，把三相输入电源变换成稳定的直流母线电压。
图1-1 UPS 工作原理框图直流母线电压同时为电池充电和逆变器部分提供电源。
逆变器采用IGBT功率开关器件及脉宽调制（PWM）技术，把直流母线电压变换回交流电压。
在正常运行时，整流器和逆变器同时工作，给负载供电的同时对电池浮充充电。
当市电异常时，整流器停止工作，由电池经逆变器接续向负载供电，从而完成交流不间断供电。
并机系统最多可由6个容量相同的UPS单机并联组成，无需统一的市电静态旁路。
当系统切换到旁路供电状态时，各UPS单机的旁路静态开关均分负载。
从电源的角度看，并机系统中各单机内部配置与一普通单机配置相同一套1+N并机系统需要逆变器和旁路电源单机间控制信号对均流同步以及单机间旁路切换进行管理这些由并联母线完成。
当并机系统由3个或更多单机并联组成时，建议在静态旁路上串连电感。
提供有相应的选件安装在UPS内部应对每个单机的显示面板进行设置，设置正确的容量，并确定使用了内部静态开关。
带各自独立电池的1+N并机系统原理框图，如下：二、系统工作状态(一)市电逆变――正常运行UPS正常运行状态，即当UPS输入市电正常时，整流器和逆变器均工作静态开关将逆变器输出与负载相连，电池开关闭合且电池在直流母线电压下处于稳定的浮充状态。
UPS电源系统及其日常维护要求UPS（Uninterruptible Power Supply）电源系统是指将市电转化为稳定的直流电供给负载设备使用的一种电源设备。
它在市电供电正常的情况下，可以将市电进行整流、充电，并将其转化为稳定的直流电输出供电负载设备使用。
在市电供电异常（如电压波动、电压断相、短时间停电等）或断电（长时间停电）时，UPS电源系统则能够及时切换至备用电源，以维持负载设备的正常运行。
1.定期检查UPS的外观及内部部件，确保UPS没有受到任何物理损坏。
特别是检查UPS电池的状态，包括电池的连接线是否松动、电池的接触是否良好等。
2.定期清洁UPS系统，确保散热正常。
可以用吹风机或者软毛刷将UPS的散热器、风扇等部件清洁干净，以保证其正常散热，防止过热。
3.定期检查UPS的输入和输出电压，以确保其在正常范围内运行。
如果发现电压异常，应及时调整或更换UPS设备。
4.定期检查UPS的电池容量和电池充电情况。
可以使用专业的电池测试仪进行检测，以确定电池的使用寿命和充电情况。
如果发现电池容量不足或充电不良，应及时更换电池。
5.定期进行UPS的维护保养。
根据厂家提供的维护手册，进行相应的维护工作，包括清洁、紧固螺丝、更换易损件等。
6.定期进行UPS系统的测试和演练。
可以使用市电模拟器或其他测试设备对UPS系统进行测试，以确保其在断电情况下能够正常切换至备用电源，并保持负载设备的正常运行。
7.定期备份UPS的配置文件和数据。
可以将UPS的配置文件和运行日志等重要数据备份至其他媒介或云端存储，以免因设备故障或数据丢失而导致重要数据遗失。
8.定期更新UPS系统的软件。
根据厂家提供的升级软件，及时更新UPS系统的固件和软件版本，以保持系统的稳定性和安全性。
总之，UPS电源系统的日常维护对于保持其正常运行和负载设备的安全性至关重要。
只有通过定期检查、清洁、维护和测试，才能保证UPS的可靠性和稳定性，为设备提供持续稳定的电源供应。
UPS维护管理规范一、引言UPS（不间断电源）是保证电力供应连续性的重要设备，为了确保UPS设备的正常运行和延长其使用寿命，制定UPS维护管理规范是必要的。
本文将详细介绍UPS维护管理的标准操作流程、维护周期和维护内容。
二、标准操作流程1. 维护前准备在进行UPS维护之前，需要做好以下准备工作：- 确保维护人员具备相关技术知识和操作经验；- 关闭UPS设备的输入电源；- 确保UPS设备处于停电状态。
2. 外观检查维护人员应子细检查UPS设备的外观，确保设备表面无明显损坏或者渗漏现象。
如发现问题，应及时记录并报告相关部门。
3. 内部清洁定期清洁UPS设备的内部是确保其正常运行的重要环节。
维护人员应使用吸尘器或者干净的软刷清除设备内部的灰尘和杂物，特殊注意散热器和风扇的清洁。
4. 电池检查UPS设备的电池是其正常运行的关键组件，维护人员应定期检查电池的状态和性能。
具体操作包括：- 检查电池的连接路线是否松动或者腐蚀；- 使用电池测试仪检测电池的电压、电流和容量；- 如发现电池老化或者性能下降，应及时更换。
5. 系统测试为了确保UPS设备的正常运行和应对突发情况，维护人员应定期进行系统测试。
测试内容包括：- 摹拟停电情况，测试UPS设备的切换时间和稳定性；- 检查UPS设备与其他设备的连接是否正常；- 检测UPS设备的输出电压和频率是否符合要求。
6. 维护记录维护人员应及时记录每次维护的具体内容和维护时间，包括外观检查结果、清洁情况、电池测试数据和系统测试结果等。
这些记录有助于追踪设备的维护历史和问题排查。
三、维护周期根据UPS设备的使用情况和环境条件，制定合理的维护周期是确保设备正常运行的关键。
普通建议按照以下周期进行维护：1. 外观检查和内部清洁：每月一次；2. 电池检查和测试：每季度一次；3. 系统测试：每半年一次。
四、维护内容UPS维护的具体内容根据设备的类型和规模略有差异，但普通包括以下方面：1. 外观检查：检查设备表面是否有损坏、渗漏等现象；2. 内部清洁：清除设备内部的灰尘和杂物；3. 电池检查：检查电池的连接路线和状态；4. 电池测试：测试电池的电压、电流和容量；5. 系统测试：摹拟停电情况，测试UPS设备的切换时间和稳定性。

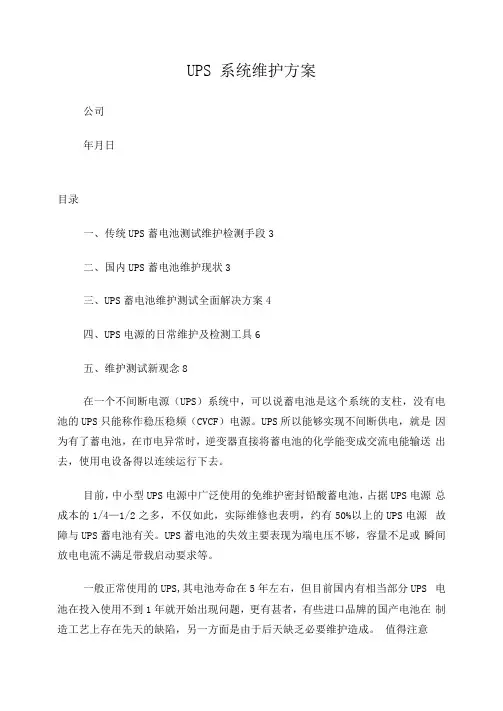

UPS 系统维护方案公司年月日目录一、传统UPS蓄电池测试维护检测手段3二、国内UPS蓄电池维护现状3三、UPS蓄电池维护测试全面解决方案4四、UPS电源的日常维护及检测工具6五、维护测试新观念8在一个不间断电源（UPS）系统中，可以说蓄电池是这个系统的支柱，没有电池的UPS只能称作稳压稳频（CVCF）电源。
UPS所以能够实现不间断供电，就是因为有了蓄电池，在市电异常时，逆变器直接将蓄电池的化学能变成交流电能输送出去，使用电设备得以连续运行下去。
目前，中小型UPS电源中广泛使用的免维护密封铅酸蓄电池，占据UPS电源总成本的1/4—1/2之多，不仅如此，实际维修也表明，约有50%以上的UPS电源故障与UPS蓄电池有关。
UPS蓄电池的失效主要表现为端电压不够，容量不足或瞬间放电电流不满足带载启动要求等。
一般正常使用的UPS,其电池寿命在5年左右，但目前国内有相当部分UPS 电池在投入使用不到1年就开始出现问题，更有甚者，有些进口品牌的国产电池在制造工艺上存在先天的缺陷，另一方面是由于后天缺乏必要维护造成。
值得注意的是许多使用单位由于缺乏必要的测试维护手段，根本不清楚自己系统UPS蓄电池的健康状况，为UPS系统正常工作留下隐患。
第I条一、传统UPS蓄电池测试维护检测手段一般UPS电源对电池的要求：满足一定的端电压；电池应具有在启动放电瞬间就能输出大电流的特性；满足一定的容量，以保证逆变供电的时间。
1．用万用表测量电池的端电压实践证明，用万用表测量UPS电池的浮充端电压是无法判定旧电池是否已经失效。
所以一般要离线或在线测量电池的端电压，被测电池的端电压为12丫左右（对12V电池而言），最低不能低于10.5V。
不足10.5V的电池即为欠压或已经失效的电池。
若这种电池在经过充电或激活充电后端电压仍达不到12V，即为失效电池。
2.测试UPS电池是否具有启动瞬间输出大电流的特性后备式UPS电源由市电供电向逆变供电的切换时间要求小于7ms, 一般设计为4-5山$左右。
UPS系统(蓄电池)维护保养手册UPS系统维护保养手册1.XXX设备维护1.1 日常维护1.1.1 进行两次每日巡检。
1.1.2 检查XXX显示控制操作面板，确保液晶显示面板上的各项显示单元都处于正常运行状态，所有电源的运行参数都处于正常值范围内，在显示的记录内没有出现任何故障和报警信息，检查各信号灯是否正常工作。
1.1.3 每日记录XXX的运行情况，电压、电流值，发现问题及时处理。
1.1.4 仔细听运行时噪音是否有可疑的变化。
1.1.5 观察风扇的过滤网是否堵塞。
1.1.6 保持蓄电池外部清洁。
1.1.7 检查蓄电池组运行状态：a。
运行温升：蓄电池在浮充状态时不应发热。
若发现个别电池有发热现象，应立即检查原因并及时处理。
若发现整组电池发热，首先应检查电池的运行状态（强充或放电均有一定的温升），是否浮充电流过大或电池组发生外部微短路等现象。
发现问题应及时处理。
b。
检查蓄电池组的连接点和接触是否严密，有无氧化，并涂以凡士林油。
1.1.8 外观检查：a。
检查设备是否有机械性损坏，设备内是否有小动物尸体。
b。
检查设备内部是否落有导电性的污垢或灰尘。
c。
检查堆积的灰尘是否影响了散热。
1.2 定期维护1.2.1 每月测量一次蓄电池组的电压及单体电池的电压。
若发现电池的电压偏低或不均匀，应及时处理。
1.2.2 进行模拟市电失电试验。
让蓄电池向直流母线放电，动作正常后，立即恢复交流电源，蓄电池应能自动切断放电回路。
该试验的操作时间不超过5分钟，要确保XXX输出不可间断。
模拟失电试验每年两次（春检和秋检期间开展）。
1.2.3 每年对蓄电池核对容量2次。
对蓄电池核对容量有两个目的：了解蓄电池的实际运行容量，对蓄电池组进行一次活化，使电池容量均匀。
1.2.4 每年对市电电源进行校验。
采取从进线柜（低压配电室）分别断开主电源和备用电源的方法，检验进线开关的完好性（春检和秋检期间开展）。
1.2.5 每年对XXX所有切换模式进行定期检验（春检和秋检期间开展），包括整流-逆变供电模式，蓄电池供电模式，自动旁路供电模式，手动旁路供电模式。
