回流焊温度曲线分析解读 (1)

回流焊炉温度曲线怎么看，它使用时的注意事项有哪些在使用回流焊机时，关键技术参数就是回流焊炉的温度曲线值，回流焊炉的温度曲线调好了，才能焊接出合格的电子产品。

回流焊炉的温度曲线怎么看回流焊炉温区的工作原理就是当组装PCB板在金属网式或双轨式输送带上，通过回焊炉各温区段的热冷行程(例如8热2冷大型机，总长5-6m的铅回焊炉)，以达到锡膏熔融及冷却愈合成为焊点的目的，其主要温度变化可分为四部分：1、回流焊炉起步预热段指最前两段之炉区，从室温起步到达110-120℃之鞍首而言(例如10段机之1-2温区)。

2、回流焊炉的升温(恒温)吸热段指回流焊炉曲线之缓升而较平坦的鞍部(例如10段回流焊炉之3-6段而言，时间60-90秒.)，鞍尾温度150-170℃。

希望能达到电路板与零组件的内外均温，与赶走溶剂避免溅锡之目的。

3、回流焊炉峰温强热段(回流焊炉的熔融区)可将PCB板面温度迅速(3℃/秒)冲高到235-245℃之间，以达到锡膏熔焊的目的;此段耗时以不超过20秒为宜(例如10段回流焊炉之7-8两段)。

4、回流焊炉的快速冷却段之后再快速降温(3-5℃/秒)使回流焊接点能瞬间固化形成焊点，如此将可减少焊点之表面粗糙与微裂，且老化强度也会更好(例如10段回流焊炉之9-10段)。

在使用温度曲线测试仪时,应注意以下几点：1)测定时,必须使用已完全装配过的板。

首先对印制板元器件进行热特性分析,由于印制板受热性能不同,元器件体积大小及材料差异等原因,各点实际受热升温不相同,找出最热点、最冷点,分别设置热电偶便可测量出最高温度与最低温度。

2)尽可能多设置热电偶测试点,以求全面反映印制板各部分真实受热状态。

例如印制板中心与边缘受热程度不一样,大体积元件与小型元件热容量不同及热敏感元件都必须设置测试点。

3)热电偶探头外形微小,必须用指定高温焊料或胶粘剂固定在测试位置,否则受热松动,偏离预定测试点,引起测试误差。

其实，回流焊炉温曲线以及使用温度曲线测试仪时，目前市场上的回流焊大、中、小型号的都有，简易的有三温区的到八温区的，大型的有六温区到十六温区的。

有关“回流焊温度”的曲线与翘曲
回流焊温度曲线是焊接过程中温度随时间变化的曲线，它对于焊接质量和焊接效果具有重要影响。

翘曲是焊接过程中常见的缺陷之一，表现为焊接后焊点表面不平整、扭曲或弯曲。

有关“回流焊温度”的曲线与翘曲如下：
1.预热区温度过低：如果预热区温度过低，会导致焊料没有充分软化，流动性差，容易形
成焊点表面不平整、扭曲或弯曲的现象。

适当提高预热区温度可以改善翘曲现象。

2.升温斜率过大：如果升温斜率过大，会使板材变形翘曲，焊点也会受到一定的影响，从
而导致翘曲。

因此，需要选择适当的升温斜率，缓慢升温，避免板材和焊点过快受热而变形。

3.峰值温度过高：如果峰值温度过高，会使焊料过度熔化，导致焊点形状不规则、表面不
平整，甚至出现焊珠现象。

适当降低峰值温度可以改善翘曲现象。

4.冷却区温度过低或冷却速度过快：如果冷却区温度过低或冷却速度过快，会导致焊点收
缩过快，容易形成表面不平整、扭曲或弯曲的现象。

适当提高冷却区温度或减缓冷却速度可以改善翘曲现象。

综上所述，回流焊温度曲线对翘曲的影响主要表现在预热区温度、升温斜率、峰值温度和冷却区温度等方面。

为了获得良好的焊接效果和减少翘曲现象，需要根据具体的焊接材料和工艺要求，合理设置回流焊温度曲线。

通过对回流焊温度曲线的分段描述，理解焊膏各成分在回流炉中不同阶段所发生的变化，给出获得最佳温度曲线的一些基本数据，并分析不良温度曲线可能造成的回流焊接缺陷。

在SMT生产流程中，回流炉参数设置的好坏是影响焊接质量的关键，通过温度曲线，可以为回流炉参数的设置提供准确的理论依据，在大多数情况下，温度的分布受组装电路板的特性、焊膏特性和所用回流炉能力的影响。

为充分理解焊膏在回流焊接的不同阶段会发生什么，产生的温度分布对焊膏组成成分的影响，以下先介绍焊膏的组成成分及其特性，再介绍获得温度曲线的方法，然后对温度曲线进行较为详细的分段简析，最后列表分析不良温度曲线可能造成的回流焊接缺陷。

(1)冷却段这一段焊膏中的铅锡粉末已经熔化并充分润湿被焊接表面，快速度地冷却会得到明亮的焊点并有好的外形及低的接触角度，缓慢冷却会使板材溶于焊锡中，而生成灰暗和毛糙的焊点，并可能引起沾锡不良和减弱焊点结合力。

(2)回流焊接段这一段把电路板带入铅锡粉末熔点之上，让铅锡粉末微粒结合成一个锡球并让被焊金属表面充分润湿。

结合和润湿是在助焊剂帮助下进行的，温度越高助焊剂效率越高，粘度及表面张力则随温度的升高而下降，这促使焊锡更快地湿润。

但过高的温度可能使板子承受热损伤，并可能引起铅锡粉末再氧化加速、焊膏残留物烧焦、板子变色、元件失去功能等问题，而过低的温度会使助焊剂效率低下，可能使铅锡粉末处于非焊接状态而增加生焊、虚焊发生的机率，因此应找到理想的峰值与时间的最佳结合，一般应使曲线的尖端区覆盖面积最小。

曲线的峰值一般为210℃－230℃，达到峰值温度的持续时间为3－5秒，超过铅锡合金熔点温度183℃的持续时间维持在20－30秒之间。

(3)保温段溶剂的沸点在125－150℃之间，从保温段开始溶剂将不断蒸发，树脂或松香在70－100℃开始软化和流动，一旦熔化，树脂或松香能在被焊表面迅速扩散，溶解于其中的活性剂随之流动并与铅锡粉末的表面氧化物进行反应，以确保铅锡粉末在焊接段熔焊时是清洁的。

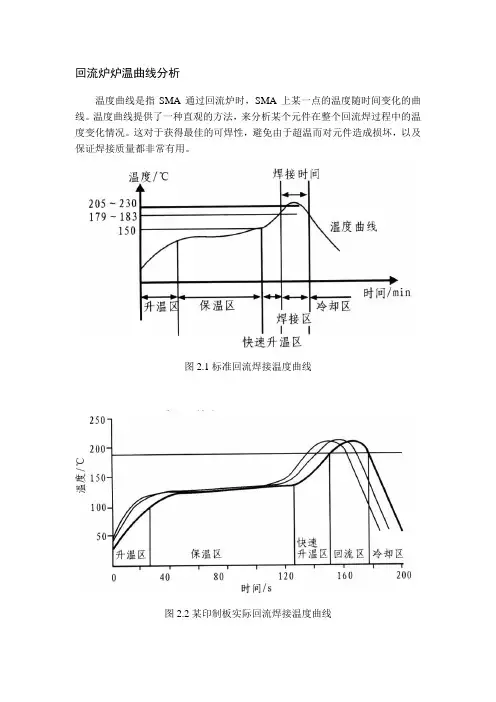

回流炉炉温曲线分析温度曲线是指SMA通过回流炉时，SMA上某一点的温度随时间变化的曲线。

温度曲线提供了一种直观的方法，来分析某个元件在整个回流焊过程中的温度变化情况。

这对于获得最佳的可焊性，避免由于超温而对元件造成损坏，以及保证焊接质量都非常有用。

图2.1标准回流焊接温度曲线图2.2某印制板实际回流焊接温度曲线A.升温段：（Preheat Zone）又称为预热段，该区域通常是指温度由常温升高至150℃左右的区域，其目的是把室温的PCB尽快加热，以达到第二个特定目标，但升温速率要控制在适当范围以内，如果过快，会产生热冲击，电路板和元件都可能受损，过慢，则溶剂挥发不充分，影响焊接质量。

忧郁加热速度较快，在温区的后段SMA内的温差较大。

为防止热冲击对元件的损伤。

一般规定最大速度为4℃/S。

然而，通常上升速率设定为1-3℃/S。

典型的升温度速率为2℃/S。

B.保温段：（Soaking Zone）是指温度从120 ℃/S-150℃/S升至焊膏熔点的区域。

保温段的主要目的是使SMA内各元件的温度趋于稳定，尽量减少温差。

在这个区域里给予足够的时间是较大元件的温度赶上较小元件，并保证焊膏中的助焊剂得到充分挥发。

到保温段结束，焊盘、焊料球及元件引脚上的氧化物被除去，整个电路板的温度达到平衡。

应注意的是SMA上所有元件在这一段结束时应具有相同的温度，否则进入到回流段将会因为各部分温度不均产生各种不良焊接现象。

C.回流段：（Reflow Zone）在这一区域里加热器的温度设置的最高，使组件的温度快速上升至峰值温度。

在焊接段其焊接峰值温度视所用焊膏的不同而不同，一般推荐为焊膏的熔点温度加20-40℃。

对于熔点为183℃的Sn63/Pb37焊膏和熔点为179℃的Sn62/Pb36/Ag2焊膏，峰值温度一般为210-230℃/S，再流时间不要多长，以防对SMA造成不良影响。

理想的温度曲线是超过焊锡熔点的“尖端区”覆盖的体积最小。

回流焊温度曲线讲解引言回流焊是电子产品制造中常用的一种焊接方法，它通过在高温环境下对焊接点进行加热，使焊膏熔化并与焊接点结合。

回流焊的温度曲线对焊接质量起着重要影响，本文将对回流焊温度曲线进行详细讲解。

回流焊温度曲线回流焊温度曲线通常是一个时间-温度图表，描述了在回流焊过程中焊接区域的温度变化情况。

回流焊温度曲线一般由以下几个阶段组成：预热阶段在回流焊过程开始之前的预热阶段，温度逐渐升高以使电路板和组件适应温度变化并消除一些潜在的热应力。

预热阶段温度通常从室温开始，逐渐升高至大约100°C。

热上升阶段热上升阶段是回流焊过程中温度升高最迅速的阶段，通常称为“热冲击”。

在这个阶段，温度快速上升至最高点，以确保焊接区域达到足够的温度以熔化焊膏。

焊接保持阶段焊接保持阶段是回流焊过程中温度维持在一定水平的阶段，通常在焊接温度的峰值处保持一段时间。

在这个阶段，焊膏完全熔化并与焊接点形成牢固的连接。

冷却阶段冷却阶段是回流焊过程中温度逐渐降低的阶段，焊接区域的温度逐渐接近室温。

冷却速率对焊接质量也有一定影响，过快的冷却可能导致焊接点的冷焊和应力积累。

回流焊温度曲线设计原则设计良好的回流焊温度曲线能够保证焊接质量，提高生产效率和产品可靠性。

以下是一些回流焊温度曲线设计的原则：温度控制回流焊温度曲线的设计应考虑到焊接区域的温度分布，确保所有焊接点达到所需的温度。

控制温度过高可能导致焊接点损坏或电路板变形，而温度过低则会导致焊接不良。

上升速率热上升阶段的速率应根据回流焊设备和焊接材料的规格来确定。

过快的上升速率可能导致焊接区域温度不均匀，增加焊接缺陷的风险。

焊接保持时间焊接保持阶段的时间应根据焊膏的特性和焊接点的要求来确定。

保持时间过短可能导致焊点不够牢固，而保持时间过长可能会造成过度熔化和焊接缺陷。

冷却速率冷却阶段的速率应适中，过快的冷却速率可能引起焊接点冷焊，过慢的冷却速率则可能导致应力积累和焊接不稳定。

回流焊温度曲线的设定及异常情况分析正确设定回流焊温度曲线是获得优良焊接质关键前言红外回流焊是SMT大生产中重要的工艺环节，它是一种自动群焊过程，成千上万个焊点在短短几分钟内一次完成，其焊接质量的优劣直接影响到产品的质量和可靠性，对于数字化的电子产品，产品的质量几乎就是焊接的质量。

做好回流焊，人们都知道关键是设定回流炉的炉温曲线，有关回流炉的炉温曲线，许多专业文章中均有报导，但面对一台新的红外回流炉，如何尽快设定回流炉温度曲线呢？这就需要我们首先对所使用的锡膏中金属成分与熔点、活性温度等特性有一个全面了解，对回流炉的结构，包括加热温区的数量、热风系统、加热器的尺寸及其控温精度、加热区的有效长度、冷却区特点、传送系统等应有一个全面认识，以及对焊接对象--表面贴装组件（SMA）尺寸、组件大小及其分布做到心中有数，不难看出，回流焊是SMT工艺中复杂而又关键的一环，它涉及到材料、设备、热传导、焊接等方面的知识。

本文将从分析典型的焊接温度曲线入手，较为详细地介绍如何正确设定回流炉温度曲线，并实际介绍BGA以及双面回流焊的温度曲线的设定。

理想的温度曲线图1是中温锡膏（Sn63/Sn62）理想的红外回流温度曲线，它反映了SMA通过回流炉时，PCB上某一点的温度随时间变化的曲线，它能直观反映出该点在整个焊接过程中的温度变化，为获得最佳焊接效果提供了科学的依据，从事SMT焊接的工程技术人员，应对理想的温度曲线有一个基本的认识，该曲线由四个区间组成，即预热区、保温区/活性区、回流区、冷却区，前三个阶段为加热区，最后一阶段为冷却区，大部分焊锡膏都能用这四个温区成功实现回流焊。

故红外回流炉均设有4-5个温度，以适应焊接的需要。

图1 理想的温度曲线为了加深对理想的温度曲线的认识，现将各区的温度、停留时间以及焊锡膏在各区的变化情况，介绍如下：1、预热区预热区通常指由室温升至150℃左右的区域。

在这个区域，SMA平稳升温，在预热区，焊膏中的部分溶剂能够及时挥发，元器件特别是IC器件缓缓升温，以适应以后的高温。

回流焊PCB温度曲线讲解回流焊是一种常用的电子组装工艺，用于将电子元件焊接到印刷电路板（PCB）上。

在回流焊过程中，PCB需要经历一系列的温度变化，以确保焊点可靠连接。

下面将讲解回流焊温度曲线的各个阶段及其作用。

1. 预热阶段（Preheat Stage）：回流焊过程开始时，PCB需要从室温逐渐升温至预定温度。

预热阶段的作用是除去PCB上的水分和挥发性有机物，以避免在焊接过程中产生气泡和蒸汽。

通常，预热温度为100°C至150°C，持续时间为1至2分钟。

2. 热液相预热阶段（Thermal Soak Stage）：在预热阶段后，PCB会继续加热至更高的温度，通常为150°C至200°C。

这一阶段的目的是让整个PCB均匀达到焊接温度，以减少焊接过程中的热应力。

热液相预热阶段的持续时间通常为1至4分钟。

3. 焊接阶段（Reflow Stage）：当PCB达到焊接温度时，焊膏开始熔化，将电子元件与PCB焊接在一起。

焊接温度通常为220°C至245°C，具体取决于焊膏的特性。

焊接阶段的持续时间通常为1至3分钟。

4. 冷却阶段（Cooling Stage）：焊接完成后，PCB需要冷却到室温，以确保焊点的稳定性。

冷却阶段通常使用强制风冷却或自然冷却。

冷却时间因焊接设备和PCB的尺寸而异，一般为1至5分钟。

回流焊温度曲线中的每个阶段都有其特定的温度和时间要求，这是为了保证焊接质量和工艺稳定性。

通过控制这些参数，焊接过程中的温度变化可以最小化，从而减少因热应力引起的PCB变形和元件损坏的风险。

总结来说，回流焊温度曲线包括预热阶段、热液相预热阶段、焊接阶段和冷却阶段。

每个阶段都有其特定的温度和时间要求，以确保焊接质量和PCB的稳定性。

通过合理控制回流焊温度曲线，可以提高焊接过程的可靠性和稳定性，从而保证电子产品的性能和可靠性。

回流焊是一种广泛应用于电子制造业的关键工艺，它能够将电子元件精准地焊接到印刷电路板（PCB）上。

回流焊炉温曲线今日我们所要讲解的话题是“回流焊的炉温曲线”，从温度范围和变幻趋势的不同，我们通常意义上，把回流焊的囫囵过程定义为，预热，浸润，回流，和冷却四个区域。

预热区域：基本是从室温加热到140度左右，该区域需要控制曲线斜率，最大不能超过4度/秒，普通为2度/秒。

浸润区域：是从140度升到锡膏融点，该区域除了加热外，另外一个主要目的是花费较长的时光来是板内的全部器件达到热平衡。

回流区域：该区域是最热的阶段。

因锡膏熔点的不同，该区域内的温度设置是不同的，普通该区域的温度是锡膏标称熔点再多加30度至35度。

冷却区域：该过程正确的冷却速度应当是4度/秒，迅速冷却到75度左右。

从加热管的配置上，往往有上下十温区，八温区，六温区，四温区，以及简易三温区，更或者单温区抽屉式等回流焊机型。

他们的区分在于温度控制的精细程度，以及受热面的匀称程度等区分。

我们在处理囫囵回流焊过程时，往往根据预热，浸润，回流，和冷却四个变幻过程，来配置回流焊的炉温曲线。

我们可以说炉温曲线可以是回流焊囫囵机器的灵魂。

不合理的炉温曲线配置会导致以下问题，1，在面积较大的板上产生因受热不匀称而发生的板变形等问题发生，或者PCB内线断裂，或者在复原常温后焊接松动等问题。

2 在预热或者冷却区域曲线斜率过大导致PCB或者芯片有受到热冲击，有裂纹产生。

3 加热不充分，导致虚焊假焊。

4 高温区域过度停歇，导致过度氧化。

在回流焊这个环节也和锡膏成分也有很大的关系，1，假如锡膏没有妥当保存，裸露在空气中太久，会汲取空气中水分，在回流焊阶段导致爆锡的现象。

2，桥联，焊接加热过程中也会产生焊料塌边，这个状况浮现在预热和主加热两种场合，当预热温度在几十至一百范围内，作为焊料中成分之一的溶剂即会降低粘度而流出，假如其流出的趋是下分剧烈的，第1页共2页。

表面黏著技術(SMT, Surface Mount Technology)的回流焊溫度曲線包括預熱、浸潤、回焊和冷卻四個部份，以下為個人的心得整理，如果有誤或偏偏也請各位先進不吝指教。

預熱區預熱區通常是指由溫度由常溫升高至150℃左右的區域﹐在這個區域﹐溫度緩升以利錫膏中的部分溶劑及水氣能夠及時揮發﹐電子零件特別是IC零件緩緩升溫﹐為適應後面的高溫。

但PCB 表面的零件大小不一﹐吸熱裎度也不一，為免有溫度有不均勻的現象﹐在預熱區升溫的速度通常控制在℃--3℃/sec。

預熱區均勻加熱的另一目的，是要使溶劑適度的揮發並活化助焊劑，因為大部分助焊劑的活化溫度落在150℃以上。

快速升溫有助快速達到助焊劑軟化的溫度，因此助焊劑可以快速地擴散並覆蓋到最大區域的焊點，它可能也會讓一些活化劑融入實際合金的液體中。

可是，升溫如果太快﹐由於熱應力的作用﹐可能會導致陶瓷電容的細微裂紋(micro crack)、PCB所熱不均而產生變形(Warpage)、空洞或IC晶片損壞﹐同時錫膏中的溶劑揮發太快﹐也會導致塌陷產生的危險。

較慢的溫度爬升則允許更多的溶劑揮發或氣體逃逸，它也使助焊劑可以更靠近焊點，減少擴散及崩塌的可能。

但是升溫太慢也會導致過度氧化而降低助焊劑的活性。

爐子的預熱區一般占加熱通道長度的1/4—1/3﹐其停留時間計算如下﹕設環境溫度為25℃﹐若升溫斜率按照3℃/sec計算則（150-25）/3即為42sec﹐如升溫斜率按照℃/sec計算則（150-25）/即為85sec。

通常根據組件大小差異程度調整時間以調控升溫斜率在2℃/sec以下為最佳。

另外還有幾種不良現象都與預熱區的升溫有關係，下面一一說明：1. 塌陷：這主要是發生在錫膏融化前的膏狀階段，錫膏的黏度會隨著溫度的上升而下降，這是因為溫度的上升使得材料內的分子因熱而震動得更加劇烈所致；另外溫度迅速上升會使得溶劑(Solvent)沒有時間適當地揮發，造成黏度更迅速的下降。

爱迅通信工程部培训专用爱迅工程部2019.2.13目录爱迅通信工程部培训专用 回流焊工艺回流焊结构与原理SMT回流焊接流程回流焊曲线曲线说明曲线测试问题与对策清理与维护结束1回流焊工艺爱迅通信工程部培训专用 电子制造业中SMT回流炉焊接是最终实现SMT工艺的工序。

是PCBA电子線路板组装作业中的重要工序，如果没有很好的掌握它，不但会出现许多“临时故障”还会直接影响焊点的寿命回流焊是英文Reflow，是通过重新熔化预先印刷到PCB焊盘上的膏状软钎焊料，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接。

回流焊是将元器件焊接到PCB板材上，是针对SMD(表面贴装器件)的焊接。

回流焊是靠热气流对焊点的作用,之所以叫"回流焊"是因为气体在焊机内循环流动产生高温达到焊接目的。

回流焊结构与原理①爱迅通信工程部培训专用 我们要了解影响热能从回流炉加热器向电路板传递的主要因素。

在通常情况下，如图所示，回流焊炉的风扇推动气体（空气或氮气）经过加热线圈，气体被加热后，通过孔板内的一系列孔口传递到产品上。

回流焊结构与原理②爱迅通信工程部培训专用 SMT回流焊炉温区的工作原理就是当组装PCB板在金属网式或双轨式输送带上，通过回焊炉各温区段的热冷行程，以达到锡膏熔融及冷却结合成为焊点的目的。

1：预热区（又名：升温区）2：恒温区（保温区/活性区）3：回流区4：冷却区回流焊结构与原理③爱迅通信工程部培训专用 当PCB进入升温区时，焊膏中的溶剂、气体蒸发掉，同时，焊膏中的助焊剂润湿焊盘、元器件端头和引脚，焊膏软化、塌落、覆盖了焊盘，将焊盘、元器件引脚与氧气隔离。

PCB进入保温区时，使PCB和元器件得到充分的预热，以防PCB突然进入焊接高温区而损坏PCB和元器件。

当PCB进入焊接区时，温度迅速上升使焊膏达到熔化状态，液态焊锡对PCB的焊盘、元器件端头和引脚润湿、扩散、漫流或回流混合形成焊锡接点。

PCB进入冷却区，使焊点凝固此；时完成了回流焊。

回流焊温度曲线设定详解回流焊温度曲线是由回流焊炉的多个参数共同作用的结果，其中起决定性作用的两个参数是传送带速度和温区的温度设定。

传送带速度决定了印刷线路板暴露在每个温区的持续时间，增加持续时间可以使印刷线路板上元器件的温度更加接近该温区的设定温度。

每个温区所用的持续时间的总和又决定了整个回流过程的处理时间。

每个温区的温度设定影响印刷线路板通该温区时温度的高低。

印刷线路板在整个回流焊接过程中的升温速度则是传送带速和各温区的温度设定两个参数共同作用的结果。

因此只有合理的设定炉温参数才能得到理想的炉温曲线。

广晟德为大家分享以最为常用的 RSS曲线为例介绍一下炉温曲线的设定方法。

一、回流焊链速的设定：设定回流焊温度曲线时第一个要考虑参数是传输带的速度设定，该设定将决定印刷线路板通过加热通道所花的时间。

传送带速度的设定可以通过计算的方法获得。

这里要引入一个指标，负载因子。

负载因子：F=L/(L+s) L=基板的长，S=基板与基板间的间隔。

负载因子的大小决定了生产过程中炉内的印刷线路板对炉内温度的影响程度。

负载因子的数值越大炉内的温度越不稳定，一般取值在0.5~0.9 之间。

在权衡了效率和炉温的稳定程度后建议取值为 0.7-0.8。

在知道生产的板长和生产节拍后就可以计算出传送带的传送速度（最慢值）。

传送速度(最慢值)=印刷线路板长/0.8/生产节拍。

传送速度（最快值）由锡膏的特性决定，绝大多数锡膏要求从升温开始到炉内峰值温度的时间应不少于 180 秒。

这样就可以得出传送速度（最大值）=炉内加热区的长度/180S。

在得出两个极限速度后就可以根据实际生产产品的难易程度选取适当的传送速度一般可取中间值。

二、回流焊温区温度的设定：一个完整的 RSS 炉温曲线包括四个温区分别为：回流焊预热区：其目的是将印刷线路板的温度从室温提升到锡膏内助焊剂发挥作用所需的活性温度135℃，温区的加热速率应控制在每秒 1~3℃，温度升得太快会引起某些缺陷，如陶瓷电容的细微裂纹。

【晨日•技术篇】教你理解回流温度曲线回流焊是电子制造领域常见的焊接方式之一。

在回流焊应用中，我们经常会遇到各种缺陷，包括溅锡（spattering）、空洞（voiding）、塌陷（slumping）、短路（bridging）、立碑（tombstoning）等。

而这些缺陷其实可以通过调整回流温度曲线来进行弥补。

为了实现回流曲线的准确调整，理解回流温度曲线的各个阶段如何影响最终焊接的效果就显得至关重要。

一、热风回流焊温度曲线介绍对热风回流焊来讲，我们可以把温度曲线分为预热区，保温区，回流区和冷却区这几个过程，在焊接过程中需要使用助焊剂清除焊件表面氧化物焊膏的熔融，再流动与焊膏冷却凝固。

经过以上步骤回流焊接完成后的快速冷却有助于得到一个明亮的焊点，与饱满的外形，较低的接触角度，而缓慢冷却的话很容易会导致其PAD的更多分解物进入锡中，产生一些灰暗毛躁的焊点，甚至还会引起沾锡不良和弱焊点结合力等后果，一般来讲冷却区降温的速率在-4摄氏度以内，冷却温度至75摄氏度即可，一般情况下也都需要使用冷却风扇对其进行强行冷却处理。

理想炉温曲线二、热风回流焊温度曲线设置方法首先我们要了解回流焊的几个关键的地方及温度的分区情况及回流焊的种类：A、影响炉温的关键地方是：1.各温区的温度设定数值2.各加热马达的温差3.链条及网带的速度4.锡膏的成份5.PCB板的厚度及元件的大小和密度6.加热区的数量及回流焊的长度7.加热区的有效长度及泠却的特点等B、根据什么设置回流焊机温度曲线1、根据使用焊锡膏的温度曲线进行设置。

不同金属含量的焊锡膏有不同的温度曲线，应按照焊锡膏生产厂商提供的温度曲线进行设置具体产品的回流焊温度曲线；2、根据PCB的材料、厚度、是否多层板、尺寸大小等;3、根据表面组装板搭载元器件的密度、元器件的大小以及有无BGA、CSP等特殊元器件进行设置。

4、根据设备的具体情况，例如：加热区的长度、加热源的材料、回(再)流焊炉的构造和热传导方式等因素进行设置。

通过对回流焊温度曲线的分段描述，理解焊膏各成分在回流炉中不同阶段所发生的变化，给出获得最佳温度曲线的一些基本数据，并分析不良温度曲线可能造成的回流焊接缺陷。

在SMT生产流程中，回流炉参数设置的好坏是影响焊接质量的关键，通过温度曲线，可以为回流炉参数的设置提供准确的理论依据，在大多数情况下，温度的分布受组装电路板的特性、焊膏特性和所用回流炉能力的影响。

为充分理解焊膏在回流焊接的不同阶段会发生什么，产生的温度分布对焊膏组成成分的影响，以下先介绍焊膏的组成成分及其特性，再介绍获得温度曲线的方法，然后对温度曲线进行较为详细的分段简析，最后列表分析不良温度曲线可能造成的回流焊接缺陷。

(1)冷却段这一段焊膏中的铅锡粉末已经熔化并充分润湿被焊接表面，快速度地冷却会得到明亮的焊点并有好的外形及低的接触角度，缓慢冷却会使板材溶于焊锡中，而生成灰暗和毛糙的焊点，并可能引起沾锡不良和减弱焊点结合力。

(2)回流焊接段这一段把电路板带入铅锡粉末熔点之上，让铅锡粉末微粒结合成一个锡球并让被焊金属表面充分润湿。

结合和润湿是在助焊剂帮助下进行的，温度越高助焊剂效率越高，粘度及表面张力则随温度的升高而下降，这促使焊锡更快地湿润。

但过高的温度可能使板子承受热损伤，并可能引起铅锡粉末再氧化加速、焊膏残留物烧焦、板子变色、元件失去功能等问题，而过低的温度会使助焊剂效率低下，可能使铅锡粉末处于非焊接状态而增加生焊、虚焊发生的机率，因此应找到理想的峰值与时间的最佳结合，一般应使曲线的尖端区覆盖面积最小。

曲线的峰值一般为210℃－230℃，达到峰值温度的持续时间为3－5秒，超过铅锡合金熔点温度183℃的持续时间维持在20－30秒之间。

(3)保温段溶剂的沸点在125－150℃之间，从保温段开始溶剂将不断蒸发，树脂或松香在70－100℃开始软化和流动，一旦熔化，树脂或松香能在被焊表面迅速扩散，溶解于其中的活性剂随之流动并与铅锡粉末的表面氧化物进行反应，以确保铅锡粉末在焊接段熔焊时是清洁的。

通过对回流焊温度曲线的分段描述，理解焊膏各成分在回流炉中不同阶段所发生的变化，给出获得最佳温度曲线的一些基本数据，并分析不良温度曲线可能造成的回流焊接缺陷。

在SMT生产流程中，回流炉参数设置的好坏是影响焊接质量的关键，通过温度曲线，可以为回流炉参数的设置提供准确的理论依据，在大多数情况下，温度的分布受组装电路板的特性、焊膏特性和所用回流炉能力的影响。

为充分理解焊膏在回流焊接的不同阶段会发生什么，产生的温度分布对焊膏组成成分的影响，以下先介绍焊膏的组成成分及其特性，再介绍获得温度曲线的方法，然后对温度曲线进行较为详细的分段简析，最后列表分析不良温度曲线可能造成的回流焊接缺陷。

(1)冷却段这一段焊膏中的铅锡粉末已经熔化并充分润湿被焊接表面，快速度地冷却会得到明亮的焊点并有好的外形及低的接触角度，缓慢冷却会使板材溶于焊锡中，而生成灰暗和毛糙的焊点，并可能引起沾锡不良和减弱焊点结合力。

(2)回流焊接段这一段把电路板带入铅锡粉末熔点之上，让铅锡粉末微粒结合成一个锡球并让被焊金属表面充分润湿。

结合和润湿是在助焊剂帮助下进行的，温度越高助焊剂效率越高，粘度及表面张力则随温度的升高而下降，这促使焊锡更快地湿润。

但过高的温度可能使板子承受热损伤，并可能引起铅锡粉末再氧化加速、焊膏残留物烧焦、板子变色、元件失去功能等问题，而过低的温度会使助焊剂效率低下，可能使铅锡粉末处于非焊接状态而增加生焊、虚焊发生的机率，因此应找到理想的峰值与时间的最佳结合，一般应使曲线的尖端区覆盖面积最小。

曲线的峰值一般为210℃－230℃，达到峰值温度的持续时间为3－5秒，超过铅锡合金熔点温度183℃的持续时间维持在20－30秒之间。

(3)保温段溶剂的沸点在125－150℃之间，从保温段开始溶剂将不断蒸发，树脂或松香在70－100℃开始软化和流动，一旦熔化，树脂或松香能在被焊表面迅速扩散，溶解于其中的活性剂随之流动并与铅锡粉末的表面氧化物进行反应，以确保铅锡粉末在焊接段熔焊时是清洁的。
