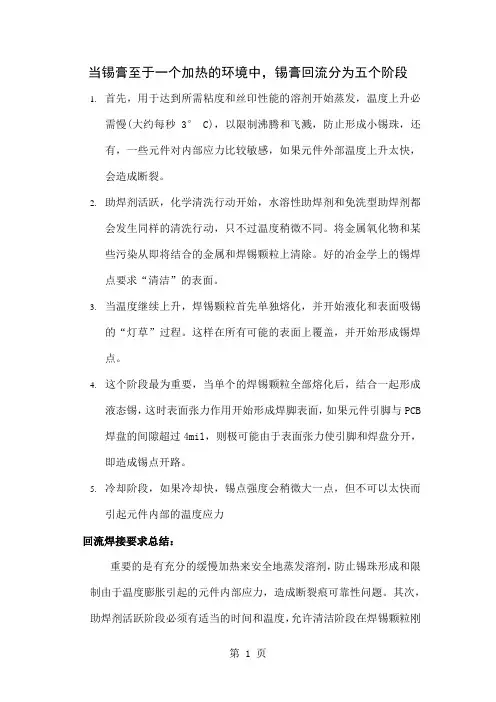

当锡膏至于一个加热的环境中，锡膏回流分为五个阶段1.首先，用于达到所需粘度和丝印性能的溶剂开始蒸发，温度上升必需慢(大约每秒3° C)，以限制沸腾和飞溅，防止形成小锡珠，还有，一些元件对内部应力比较敏感，如果元件外部温度上升太快，会造成断裂。
2.助焊剂活跃，化学清洗行动开始，水溶性助焊剂和免洗型助焊剂都会发生同样的清洗行动，只不过温度稍微不同。
将金属氧化物和某些污染从即将结合的金属和焊锡颗粒上清除。
好的冶金学上的锡焊点要求“清洁”的表面。
3.当温度继续上升，焊锡颗粒首先单独熔化，并开始液化和表面吸锡的“灯草”过程。
这样在所有可能的表面上覆盖，并开始形成锡焊点。
4.这个阶段最为重要，当单个的焊锡颗粒全部熔化后，结合一起形成液态锡，这时表面张力作用开始形成焊脚表面，如果元件引脚与PCB 焊盘的间隙超过4mil，则极可能由于表面张力使引脚和焊盘分开，即造成锡点开路。
5.冷却阶段，如果冷却快，锡点强度会稍微大一点，但不可以太快而引起元件内部的温度应力回流焊接要求总结：重要的是有充分的缓慢加热来安全地蒸发溶剂，防止锡珠形成和限制由于温度膨胀引起的元件内部应力，造成断裂痕可靠性问题。
其次，助焊剂活跃阶段必须有适当的时间和温度，允许清洁阶段在焊锡颗粒刚刚开始熔化时完成。
时间温度曲线中焊锡熔化的阶段是最重要的，必须充分地让焊锡颗粒完全熔化，液化形成冶金焊接，剩余溶剂和助焊剂残余的蒸发，形成焊脚表面。
此阶段如果太热或太长，可能对元件和PCB造成伤害。
锡膏回流温度曲线的设定，最好是根据锡膏供应商提供的数据进行，同时把握元件内部温度应力变化原则，即加热温升速度小于每秒3° C，和冷却温降速度小于5° C。
怎样设定锡膏回流温度曲线理想的曲线由四个部分或区间组成，前面三个区加热、最后一个区冷却。
炉的温区越多，越能使温度曲线的轮廓达到更准确和接近设定。
大多数锡膏都能用四个基本温区成功回流。
预热区，也叫斜坡区，用来将PCB的温度从周围环境温度提升到所须的活性温度。

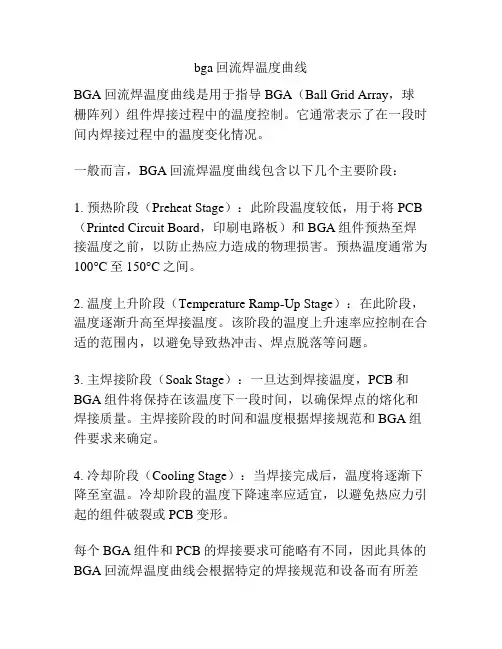

bga回流焊温度曲线
BGA回流焊温度曲线是用于指导BGA（Ball Grid Array，球栅阵列）组件焊接过程中的温度控制。
它通常表示了在一段时间内焊接过程中的温度变化情况。
一般而言，BGA回流焊温度曲线包含以下几个主要阶段：
1. 预热阶段（Preheat Stage）：此阶段温度较低，用于将PCB （Printed Circuit Board，印刷电路板）和BGA组件预热至焊接温度之前，以防止热应力造成的物理损害。
预热温度通常为100°C至150°C之间。
2. 温度上升阶段（Temperature Ramp-Up Stage）：在此阶段，温度逐渐升高至焊接温度。
该阶段的温度上升速率应控制在合适的范围内，以避免导致热冲击、焊点脱落等问题。
3. 主焊接阶段（Soak Stage）：一旦达到焊接温度，PCB和BGA组件将保持在该温度下一段时间，以确保焊点的熔化和焊接质量。
主焊接阶段的时间和温度根据焊接规范和BGA组件要求来确定。
4. 冷却阶段（Cooling Stage）：当焊接完成后，温度将逐渐下降至室温。
冷却阶段的温度下降速率应适宜，以避免热应力引起的组件破裂或PCB变形。
每个BGA组件和PCB的焊接要求可能略有不同，因此具体的BGA回流焊温度曲线会根据特定的焊接规范和设备而有所差
异。
为了确保焊接质量，建议在进行BGA焊接之前仔细研究和遵循相关的焊接规范和厂商建议。
回流焊PCB温度曲线讲解回流焊是一种常用的电子组装工艺，用于将电子元件焊接到印刷电路板（PCB）上。
在回流焊过程中，PCB需要经历一系列的温度变化，以确保焊点可靠连接。
下面将讲解回流焊温度曲线的各个阶段及其作用。
1. 预热阶段（Preheat Stage）：回流焊过程开始时，PCB需要从室温逐渐升温至预定温度。
预热阶段的作用是除去PCB上的水分和挥发性有机物，以避免在焊接过程中产生气泡和蒸汽。
通常，预热温度为100°C至150°C，持续时间为1至2分钟。
2. 热液相预热阶段（Thermal Soak Stage）：在预热阶段后，PCB会继续加热至更高的温度，通常为150°C至200°C。
这一阶段的目的是让整个PCB均匀达到焊接温度，以减少焊接过程中的热应力。
热液相预热阶段的持续时间通常为1至4分钟。
3. 焊接阶段（Reflow Stage）：当PCB达到焊接温度时，焊膏开始熔化，将电子元件与PCB焊接在一起。
焊接温度通常为220°C至245°C，具体取决于焊膏的特性。
焊接阶段的持续时间通常为1至3分钟。
4. 冷却阶段（Cooling Stage）：焊接完成后，PCB需要冷却到室温，以确保焊点的稳定性。
冷却阶段通常使用强制风冷却或自然冷却。
冷却时间因焊接设备和PCB的尺寸而异，一般为1至5分钟。
回流焊温度曲线中的每个阶段都有其特定的温度和时间要求，这是为了保证焊接质量和工艺稳定性。
通过控制这些参数，焊接过程中的温度变化可以最小化，从而减少因热应力引起的PCB变形和元件损坏的风险。
总结来说，回流焊温度曲线包括预热阶段、热液相预热阶段、焊接阶段和冷却阶段。
每个阶段都有其特定的温度和时间要求，以确保焊接质量和PCB的稳定性。
通过合理控制回流焊温度曲线，可以提高焊接过程的可靠性和稳定性，从而保证电子产品的性能和可靠性。
回流焊是一种广泛应用于电子制造业的关键工艺，它能够将电子元件精准地焊接到印刷电路板（PCB）上。
爱迅通信工程部培训专用爱迅工程部2019.2.13目录爱迅通信工程部培训专用 回流焊工艺回流焊结构与原理SMT回流焊接流程回流焊曲线曲线说明曲线测试问题与对策清理与维护结束1回流焊工艺爱迅通信工程部培训专用 电子制造业中SMT回流炉焊接是最终实现SMT工艺的工序。
是PCBA电子線路板组装作业中的重要工序，如果没有很好的掌握它，不但会出现许多“临时故障”还会直接影响焊点的寿命回流焊是英文Reflow，是通过重新熔化预先印刷到PCB焊盘上的膏状软钎焊料，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接。
回流焊是将元器件焊接到PCB板材上，是针对SMD(表面贴装器件)的焊接。
回流焊是靠热气流对焊点的作用,之所以叫"回流焊"是因为气体在焊机内循环流动产生高温达到焊接目的。
回流焊结构与原理①爱迅通信工程部培训专用 我们要了解影响热能从回流炉加热器向电路板传递的主要因素。
在通常情况下，如图所示，回流焊炉的风扇推动气体（空气或氮气）经过加热线圈，气体被加热后，通过孔板内的一系列孔口传递到产品上。
回流焊结构与原理②爱迅通信工程部培训专用 SMT回流焊炉温区的工作原理就是当组装PCB板在金属网式或双轨式输送带上，通过回焊炉各温区段的热冷行程，以达到锡膏熔融及冷却结合成为焊点的目的。
1：预热区（又名：升温区）2：恒温区（保温区/活性区）3：回流区4：冷却区回流焊结构与原理③爱迅通信工程部培训专用 当PCB进入升温区时，焊膏中的溶剂、气体蒸发掉，同时，焊膏中的助焊剂润湿焊盘、元器件端头和引脚，焊膏软化、塌落、覆盖了焊盘，将焊盘、元器件引脚与氧气隔离。
PCB进入保温区时，使PCB和元器件得到充分的预热，以防PCB突然进入焊接高温区而损坏PCB和元器件。
当PCB进入焊接区时，温度迅速上升使焊膏达到熔化状态，液态焊锡对PCB的焊盘、元器件端头和引脚润湿、扩散、漫流或回流混合形成焊锡接点。
PCB进入冷却区，使焊点凝固此；时完成了回流焊。
回流焊温度曲线设定详解回流焊温度曲线是由回流焊炉的多个参数共同作用的结果，其中起决定性作用的两个参数是传送带速度和温区的温度设定。
传送带速度决定了印刷线路板暴露在每个温区的持续时间，增加持续时间可以使印刷线路板上元器件的温度更加接近该温区的设定温度。
每个温区所用的持续时间的总和又决定了整个回流过程的处理时间。
每个温区的温度设定影响印刷线路板通该温区时温度的高低。
印刷线路板在整个回流焊接过程中的升温速度则是传送带速和各温区的温度设定两个参数共同作用的结果。
因此只有合理的设定炉温参数才能得到理想的炉温曲线。
广晟德为大家分享以最为常用的 RSS曲线为例介绍一下炉温曲线的设定方法。
一、回流焊链速的设定：设定回流焊温度曲线时第一个要考虑参数是传输带的速度设定，该设定将决定印刷线路板通过加热通道所花的时间。
传送带速度的设定可以通过计算的方法获得。
这里要引入一个指标，负载因子。
负载因子：F=L/(L+s) L=基板的长，S=基板与基板间的间隔。
负载因子的大小决定了生产过程中炉内的印刷线路板对炉内温度的影响程度。
负载因子的数值越大炉内的温度越不稳定，一般取值在0.5~0.9 之间。
在权衡了效率和炉温的稳定程度后建议取值为 0.7-0.8。
在知道生产的板长和生产节拍后就可以计算出传送带的传送速度（最慢值）。
传送速度(最慢值)=印刷线路板长/0.8/生产节拍。
传送速度（最快值）由锡膏的特性决定，绝大多数锡膏要求从升温开始到炉内峰值温度的时间应不少于 180 秒。
这样就可以得出传送速度（最大值）=炉内加热区的长度/180S。
在得出两个极限速度后就可以根据实际生产产品的难易程度选取适当的传送速度一般可取中间值。
二、回流焊温区温度的设定：一个完整的 RSS 炉温曲线包括四个温区分别为：回流焊预热区：其目的是将印刷线路板的温度从室温提升到锡膏内助焊剂发挥作用所需的活性温度135℃，温区的加热速率应控制在每秒 1~3℃，温度升得太快会引起某些缺陷，如陶瓷电容的细微裂纹。
