2011届高考数学专题模拟演练 空间几何体的三视图和直观图及其表面积和体积(2010模拟题)

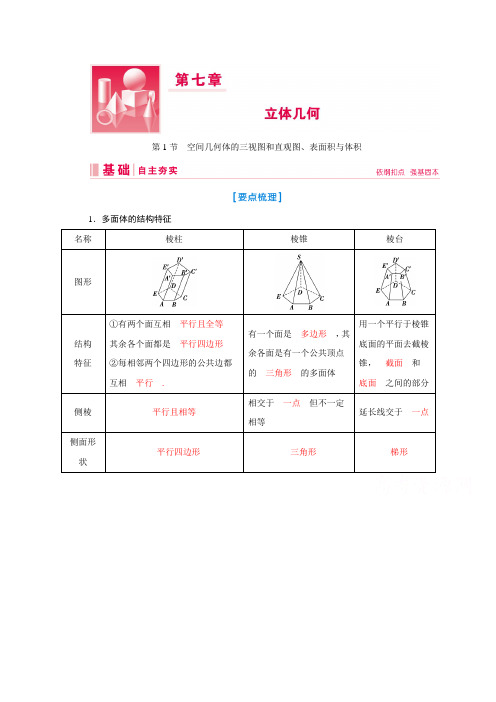

第1节 空间几何体的三视图和直观图、表面积与体积1．多面体的结构特征 名称棱柱棱锥棱台图形结构 特征①有两个面互相 平行且全等其余各个面都是 平行四边形②每相邻两个四边形的公共边都互相 平行 .有一个面是 多边形 ，其余各面是有一个公共顶点的 三角形 的多面体用一个平行于棱锥底面的平面去截棱锥， 截面 和 底面 之间的部分 侧棱 平行且相等相交于 一点 但不一定相等延长线交于 一点 侧面形状 平行四边形三角形梯形2.旋转体的结构特征3.三视图与直观图4.圆柱、圆锥、圆台的侧面展开图及侧面积公式5.空间几何体的表面积与体积公式1.常见旋转体的三视图(1)球的三视图都是半径相等的圆．(2)水平放置的圆锥的正视图和侧视图均为全等的等腰三角形． (3)水平放置的圆台的正视图和侧视图均为全等的等腰梯形． (4)水平放置的圆柱的正视图和侧视图均为全等的矩形． 2．斜二测画法中的“三变”与“三不变”“三变”⎩⎪⎨⎪⎧坐标轴的夹角改变，与y 轴平行的线段的长度变为原来的一半，图形改变.“三不变”⎩⎪⎨⎪⎧平行性不改变，与x ，z 轴平行的线段的长度不改变，相对位置不改变.3．直观图与原图形面积的关系 S 直观图＝24S 原图形(或S 原图形＝22S 直观图)．[思考辨析]判断下列说法是否正确，正确的在它后面的括号里打“√”，错误的打“×”． (1)球的任何截面都是圆．( )(2)有一个面是多边形，其余各面都是三角形的几何体是棱锥．( ) (3)正方体、球、圆锥各自的三视图中，三视图均相同．( ) (4)锥体的体积等于底面面积与高之积．( )(5)已知球O 的半径为R ，其内接正方体的边长为a ，则R ＝32a .( ) 答案：(1)× (2)× (3)× (4)× (5)√ [小题查验]1．下列命题中正确的是( )A ．用一个平面去截棱锥，底面与截面之间的部分组成的几何体叫棱台B ．平行四边形的直观图是平行四边形C ．有两个面平行，其余各面都是平行四边形的几何体叫棱柱D ．正方形的直观图是正方形解析：B [用一个平行于底面的平面去截棱锥，底面与截面之间的部分组成的几何体叫棱台；平行四边形的直观图是平行四边形；有两个面平行，其余各面都是平行四边形的几何体不一定是棱柱；正方形的直观图是平行四边形，故选B.]2．[教材改编]已知圆锥的表面积等于12π cm 2，其侧面展开图是一个半圆，则底面圆的半径为( )A ．1 cmB ．2 cmC ．3 cmD.32cm 解析：B [S 表＝πr 2＋πrl ＝πr 2＋πr ·2r ＝3πr 2＝12π， ∴r 2＝4，∴r ＝2.]3．(·全国Ⅰ卷)某圆柱的高为2，底面周长为16，其三视图如图．圆柱表面上的点M 在正视图上的对应点为A ，圆柱表面上的点N 在左视图上的对应点为B ，则在此圆柱侧面上，从M 到N 的路径中，最短路径的长度为( )A ．217B ．2 5C ．3D ．2解析：B [先画出圆柱的直观图，根据题图的三视图可知点M ，N 的位置如图①所示．圆柱的侧面展开图及M ，N 的位置(N 为OP 的四等分点)如图②所示，连接MN ，则图中MN 即为M 到N 的最短路径．ON ＝14×16＝4，OM ＝2，∴MN ＝OM 2＋ON 2＝ 22＋42＝2 5.故选B.]4．如图，将一个长方体用过相邻三条棱的中点的平面截出一个棱锥，则该棱锥的体积与剩下的几何体体积的比为 ________ .解析：设长方体的相邻三条棱长分别为a ，b ，c ，它截出棱锥的体积V 1＝13×12×12a ×12b ×12c ＝148abc ，剩下的几何体的体积V 2＝abc －148abc ＝4748abc ，所以V 1∶V 2＝1∶47. 答案：1∶475．正△AOB 的边长为a ，建立如图所示的直角坐标系xOy ，则它的直观图的面积是 ________ .解析：画出坐标系x ′O ′y ′，作出△OAB 的直观图O ′A ′B ′(如图)．D ′为O ′A ′的中点．易知D ′B ′＝12DB (D 为OA 的中点)，∴S △O ′A ′B ′＝12×22S △OAB ＝24×34a 2＝616a 2.答案：616a 2考点一 空间几何体的三视图与直观图(自主练透)[题组集训]1．(·全国Ⅲ卷)中国古建筑借助榫卯将木构件连接起来，构件的凸出部分叫榫头，凹进部分叫卯眼，图中木构件右边的小长方体是榫头，若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是( )解析：A[由题意可知带卯眼的木构件的直观图如图所示，由直观图可知其俯视图应选A.]2．(·济南一模)如图，在正方体ABCD－A1B1C1D1中，P为BD1的中点，则△P AC在该正方体各个面上的正投影可能是()A．①②B．①④C．②③D．②④解析：B[P点在上下底面投影落在AC或A1C1上，所以△P AC在上底面或下底面的投影为①，在前面、后面以及左面，右面的投影为④，故选B.]3．如图，网格纸的各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是()A．三棱锥B．三棱柱C．四棱锥D．四棱柱解析：B[由题知，该几何体的三视图为一个三角形、两个四边形，经分析可知该几何体为三棱柱．]4．如图，一个水平放置的平面图形的直观图(斜二测画法)是一个底角为45°、腰和上底长均为2的等腰梯形，则这个平面图形的面积是( )A ．2＋ 2B ．1＋ 2C ．4＋2 2D ．8＋4 2解析：D [由已知直观图根据斜二测画法规则画出原平面图形，如图所示，∴这个平面图形的面积为4×(2＋2＋22)2＝8＋42，故选D.]已知三视图，判断几何体的技巧①一般情况下，根据正视图、俯视图确定是柱体、锥体还是组合体．②根据俯视图确定是否为旋转体，确定柱体、锥体类型、确定几何体摆放位置． ③综合三视图特别是在俯视图的基础上想象判断几何体． ④一定要熟记常见几何体的三视图．考点二 空间几何体的表面积与体积(多维探究)直观想象在空间几何体的表面积与体积中的应用直观想象是指借助空间想象感知事物的形态与变化，在空间几何体中通过三视图直观感知几何体的形状与相关度量，计算表面积或体积．[命题角度1] 求简单几何体的表面积与体积1．(·南京师大附中考前模拟)如图，直三棱柱ABC －A 1B 1C 1的各条棱长均为2，D 为棱B 1C 1上任意一点，则三棱锥D －A 1BC 的体积是 ______ .解析：由题可得VD －A 1BC ＝VA 1－BCD ＝13·S BCD ·A 1D ＝13×2×2×12×3＝233.答案：233[命题角度2] 以三视图为背景的表面积与体积2．(·全国Ⅱ卷)如图，网格纸上小正方形的边长为1，粗实线画出的是某几何体的三视图，该几何体由一平面将一圆柱截去一部分后所得，则该几何体的体积为( )A ．90πB ．63πC ．42πD ．36π解析：B [(补形法) 由几何体的三视图可知，该几何体是一个圆柱截去上面虚线部分所得，如图所示．将圆柱补全，并将圆柱从点A 处水平分成上下两部分．由图可知，该几何体的体积等于下部分圆柱的体积加上上部分圆柱体积的12，所以该几何体的体积V ＝π×32×4＋π×32×6×12＝63π.故选B.]3．(·全国Ⅲ卷)学生到工厂劳动实践，利用3D 打印技术制作模型．如图，该模型为长方体ABCD －A 1B 1C 1D 1.挖去四棱锥O －EFGH 后所得的几何体，其中O 为长方体的中心，E ，F ，G ，H 分别为所在棱的中点，AB ＝BC ＝6 cm ，AA 1＝4 cm.3D 打印所用原料密度为0.9 g/cm 3.不考虑打印损耗，制作该模型所需原料的质量为 ________ g.解析：此题牵涉到的是3D 打印新时代背景下的几何体质量，忽略问题易致误，理解题中信息联系几何体的体积和质量关系，从而利用公式求解．由题意得，四棱锥O －EFGH 的底面积为4×6－4×12×2×3 cm 2＝12 cm 2，其高为点O 到底面BB 1C 1C 的距离为3 cm ，则此四棱锥的体积为V 1＝13×12×3 cm 3＝12 cm 3.又长方体ABCD －A 1B 1C 1D 1的体积为V 2＝4×6×6 cm 3＝144 cm 3，所以该模型体积为V ＝V 2－V 1＝(144－12) cm 3＝132 cm 3，其质量为0.9×132 g ＝118.8 g.答案：118.8空间几何体体积问题的常见类型及解题策略(1)若所给定的几何体是可直接用公式求解的柱体、锥体或台体，则可直接利用公式进行求解．(2)若所给定的几何体的体积不能直接利用公式得出，则常用转换法、分割法、补形法等方法进行求解．(3)若以三视图的形式给出几何体，则应先根据三视图得到几何体的直观图，然后根据条件求解．[跟踪训练]1．某几何体的三视图是如图所示的三个直角三角形，若该几何体的体积为144 cm 3，则d ＝( )A ．14 cmB ．13 cmC ．12 cmD ．11 cm解析：C [根据已知的三视图，作出直观图如下：由已知有AB ⊥平面BCD ，且∠CBD ＝90°，且AB ＝8，BD ＝9，BC ＝d ，由三棱锥的体积计算公式V ＝13Sh ＝13×12×9×d ×8＝144，求出d ＝12 cm ，故选C.]2．如图所示，正三棱柱ABC －A 1B 1C 1的底面边长为2，侧棱长为3，D 为BC 中点，则三棱锥A －B 1DC 1的体积为( )A ．3 B.32 C ．1D.32解析：C [如题图，在正△ABC 中，D 为BC 中点，则有AD ＝32AB ＝3，又∵平面BB 1C 1C ⊥平面ABC ，AD ⊥BC ，AD ⊂平面ABC ，由面面垂直的性质定理可得AD ⊥平面BB 1C 1C ，即AD 为三棱锥A －B 1DC 1的底面B 1DC 1上的高，∴V A －B 1DC 1＝13S △B 1DC 1·AD ＝13×12×2×3×3＝1.]3．(·天津十二校联考)一个几何体的三视图如图所示，则该几何体的体积为 __________ .解析：由三视图可知，该几何体是一个组合体，它由半个圆锥与四分之一球体组成，其中，圆锥的底面半径为1，高为2，体积为12×13×π×12×2＝π3；球半径为1，体积为14×43π×12＝π3，所以，该几何体的体积为π3＋π3＝2π3. 答案：2π3考点三 空间几何体与球的切、接问题(子母变式)[母题] 已知直三棱柱ABC －A 1B 1C 1的6个顶点都在球O 的球面上，若AB ＝3，AC ＝4，AB ⊥AC ，AA 1＝12，则球O 的半径为( )A.3172B ．210 C.132D ．310[解析] C [如图所示，由球心作平面ABC 的垂线，则垂足为BC 的中点M .又AM ＝12BC＝52，OM ＝12AA 1＝6，所以球O 的半径R ＝OA ＝ ⎝⎛⎭⎫522＋62＝132.故选C.][子题1]本例若将直三棱柱改为“棱长为4的正方体”，则此正方体外接球和内切球的体积各是多少？解：由题意可知，此正方体的体对角线长即为其外接球的直径，正方体的棱长即为其内切球的直径．设该正方体外接球的半径为R ，内切球的半径为r .又正方体的棱长为4，故其体对角线长为43， 从而V 外接球＝43πR 3＝43π×(23)3＝323π，V 内切球＝43πr 3＝43π×23＝32π3.[子题2]本例若将直三棱柱改为“正四面体”，则此正四面体的表面积S 1与其内切球的表面积S 2的比值为多少？解：正四面体棱长为a ，则正四面体表面积为S 1＝4·34·a 2＝3a 2，其内切球半径r 为正四面体高的14，即r ＝14·63a ＝612a ，因此内切球表面积为S 2＝4πr 2＝πa 26，则S 1S 2＝3a 2πa 26＝63π.[子题3]本例中若将直三棱柱改为“侧棱和底面边长都是32的正四棱锥”，则其外接球的半径是多少？解：依题意，得该正四棱锥底面对角线的长为32×2＝6，高为(32)2－⎝⎛⎭⎫12×62＝3，因此底面中心到各顶点的距离均等于3，所以该正四棱锥的外接球的球心即为底面正方形的中心，其外接球的半径为3.“切”“接”问题的处理规律(1)“切”的处理解决旋转体、多面体的内切球问题时首先要找准切点，通过作截面来解决．截面过球心． (2)“接”的处理把一个多面体的几个顶点放在球面上即为球的内接问题．解决这类问题的关键是抓住外接的特点，即球心到多面体的顶点的距离等于球的半径．[跟踪训练]1．(·开封模拟)已知正三棱柱ABC －A 1B 1C 1，侧面BCC 1B 1的面积为43，则该正三棱柱外接球表面积的最小值为 ______ .解析：设BC ＝a ，CC 1＝b ，则ab ＝4 3. 底面三角形外接圆的半径为r ，则a sin 60°＝2r ，∴r ＝33a 所以R 2＝⎝⎛⎭⎫b 22＋⎝⎛⎭⎫33a 2＝b 24＋a 23≥2b 24·a 23＝24812＝4. 所以该正三棱柱外接球表面积的最小值为4π×4＝16π. 答案：16π2．(·全国Ⅲ卷)设A ，B ，C ，D 是同一个半径为4的球的球面上四点，△ABC 为等边三角形且其面积为93，则三棱锥D －ABC 体积的最大值为( )A ．12 3B ．18 3C ．24 3D ．54 3解析：B [由等边△ABC 的面积为93可得34AB 2＝93，所以AB ＝6，所以等边△ABC 的外接圆的半径为r ＝33AB ＝2 3. 设球的半径为R ，球心到等边△ABC 的外接圆圆心的距离为d ，则d ＝R 2－r 2＝16－12＝2.所以三棱锥D －ABC 高的最大值为2＋4＝6，所以三棱锥D －ABC 体积的最大值为13×93×6＝18 3.故选B.]1．在一个密闭透明的圆柱筒内装一定体积的水，将该圆柱筒分别竖直、水平、倾斜放置时，指出圆柱桶内的水平面可以呈现出的几何形状不可能是( )A ．圆面B ．矩形面C ．梯形面D ．椭圆面或部分椭圆面解析：C [将圆柱桶竖放，水面为圆面；将圆柱桶斜放，水面为椭圆面或部分椭圆面；将圆柱桶水平放置，水面为矩形面，所以圆柱桶内的水平面可以呈现出的几何形状不可能是梯形面，故选C.]2．(·金华十校高二期末)以下关于空间几何体特征性质的描述，正确的是( ) A ．以直角三角形一边所在直线为旋转轴，其余两边旋转形成的曲面所围成的几何体是圆锥B ．有两个面互相平行，其余各面都是四边形的几何体是棱柱C ．有一个面是多边形，其余各面都是三角形的几何体是棱锥D ．两底面互相平行，其余各面都是梯形，侧棱延长线交于一点的几何体是棱台 解析：D [以直角三角形的一个直角边所在直线为旋转轴，其余两边旋转形成的曲面所围成的几何体是圆锥，可得A 错误．有两个面互相平行，其余各面都是四边形的几何体可能是棱台，不一定是棱柱，故B 错误．有一个面是多边形，其余各面都是有公共顶点三角形的几何体叫棱锥，故C 错误．根据棱台的定义，可得D 正确．故选D.]3．(·济南模拟)中国古代数学名著《九章算术》中，将底面是直角三角形的直棱柱称为 “堑堵”，已知某“堑堵”的正视图和俯视图如图所示，则该“堑堵”的侧视图的面积为( )A ．18 6B ．18 3C ．18 2D.2722 解析：C [由三视图可知，该几何体为直三棱柱， 底面直角三角形斜边的高为6×3＝3 2该“堑堵”的侧视图的面积为32×6＝182，故选C.]4．(·全国Ⅰ卷)已知圆柱的上、下底面的中心分别为O1，O2，过直线O1O2的平面截该圆柱所得的截面是面积为8的正方形，则该圆柱的表面积为()A．122πB．12πC．82πD．10π解析：B[设圆柱的轴截面的边长为x，则由x2＝8，得x＝22，∴S圆柱表＝2S底＋S侧＝2×π×(2)2＋2π×2×22＝12π.故选B.]5．某几何体的三视图如图所示，图中三个正方形的边长均为2，则该几何体的表面积为()A．24＋(2－1)πB．24＋(22－2)πC．24＋(5－1)πD．24＋(23－2)π解析：B[根据三视图可得该几何体是由棱长为2的正方体挖去两个底面半径为1，母线长为2的圆锥所得如图所示的组合体，则该组合体的侧面积为S1＝4×2×2＝16, 两个底面的面积为S2＝2×(2×2－π×12)＝8－2π，两个圆锥的侧面积为S3＝2×π×1×2＝22π，所以该组合体的表面积为S＝S1＋S2＋S3＝16＋8－2π＋22π＝24＋(22－2)π，故选B.]6．一水平放置的平面四边形OABC，用斜二测画法画出它的直观图O′A′B′C′如图所示，此直观图恰好是一个边长为1的正方形，则原平面四边形OABC的面积为________.解析：因为直观图的面积是原图形面积的24倍，且直观图的面积为1，所以原图形的面积为2 2.答案：2 27．若某多面体的三视图如图所示(单位：cm)，则此多面体的体积是 ________ cm 3.解析：根据三视图得该几何体是由棱长为1 cm 的正方体ABCD －EFGH 沿相邻三个侧面的对角线截去一个三棱锥E －AFH 得到一个多面体(如图所示)，所以此多面体的体积V ＝1－13×12×1×1×1＝56(cm 3)．答案：568．长方体的长、宽、高分别为3,2,1，其顶点都在球O 的球面上，则球O 的表面积为 ________ .解析：∵长方体的顶点都在球O 的球面上， ∴长方体的体对角线的长度就是其外接球的直径． 设球的半径为R ，则2R ＝32＋22＋12＝14.∴球O 的表面积为S ＝4πR 2＝4π×⎝⎛⎭⎫1422＝14π.答案：14π9．如图，△ABC 中，AB ＝8，BC ＝10，AC ＝6，DB ⊥平面ABC ，且AE ∥FC ∥BD ，BD ＝3，FC ＝4，AE ＝5.求此几何体的体积．解：解法一：如图，取CM ＝AN ＝BD ，连接DM ，MN ，DN ，用“分割法”把原几何体分割成一个直三棱柱和一个四棱锥．则V 几何体＝V 三棱柱＋V 四棱锥．由题知三棱柱ABC －NDM 的体积为V 1＝12×8×6×3＝72.四棱锥D －MNEF 的体积为：V 2＝13×S 梯形MNEF ×DN＝13×12×(1＋2)×6×8＝24， 则几何体的体积为：V ＝V 1＋V 2＝72＋24＝96.解法二：用“补形法”把原几何体补成一个直三棱柱，使AA ′＝BB ′＝CC ′＝8，所以V 几何体＝12V 三棱柱＝12×S △ABC ×AA ′＝12×24×8＝96.10．已知某几何体的俯视图是如图所示的矩形，正视图(或称主视图)是一个底边长为8，高为4的等腰三角形，侧视图(或称左视图)是一个底边长为6，高为4的等腰三角形．(1)求该几何体的体积V ； (2)求该几何体的侧面积S .解：由正视图和侧视图的三角形结合俯视图可知该几何体是一个底面为矩形，高为4，顶点在底面的射影是矩形中心的四棱锥，如图．(1)V ＝13×(8×6)×4＝64.(2)四棱锥的两个侧面VAD 、VBC 是全等的等腰三角形，取BC 的中点E ，连接OE ，VE ，则△VOE 为直角三角形，VE 为△VBC 边上的高，VE ＝VO 2＋OE 2＝4 2.同理侧面VAB 、VCD 也是全等的等腰三角形，AB 边上的高h ＝ 42＋⎝⎛⎭⎫622＝5.∴S 侧＝2×⎝⎛⎭⎫12×6×42＋12×8×5＝40＋24 2.。

高三数学空间几何体的三视图与直观图试题答案及解析1.一个多面体的三视图如图所示，则该多面体的体积为（）A．B．C．D．【答案】A【解析】由三视图可知，该多面体是由正方体截去两个正三棱锥所成的几何体，如图，正方体棱长为2，正三棱锥侧棱互相垂直，侧棱长为1，故几何体的体积为：V正方体-2V棱锥侧2×2×2−2×．故选：A．【考点】三视图求解几何体的体积．2.在长方体中割去两个小长方体后的几何体的三视图如图，则切割掉的两个小长方体的体积之和等于.【答案】24【解析】由题意割去的两个小长方体的体积为.【考点】三视图，几何体的体积..3.某几何体的三视图如图(其中侧视图中的圆弧是半圆)，则该几何体的表面积为()A．92＋14πB．82＋14πC．92＋24πD．82＋24π【答案】A【解析】由几何体的三视图，知该几何体的下半部分是长方体，上半部分是半径为2，高为5的圆柱的一半．长方体中EH＝4，HG＝4，GK＝5，所以长方体的表面积为(去掉一个上底面)2(4×4＋4×5)＋4×5＝92．半圆柱的两个底面积为π×22＝4π，半圆柱的侧面积为π×2×5＝10π，所以整个组合体的表面积为92＋4π＋10π＝92＋14π，选A．4.在一个几何体的三视图中，正视图和俯视图如图所示，则相应的侧视图可以为()【答案】D【解析】由题目所给的几何体的正视图和俯视图，可知该几何体为半圆锥和三棱锥的组合体，如图所示，可知左视图为等腰三角形，且轮廓线为实线，故选D．5.一个正方体截去两个角后所得几何体的正视图、侧视图如图所示，则其俯视图为()【答案】C【解析】依题意可知该几何体的直观图如图所示，故其俯视图应为C．6.某几何体的三视图如图所示，则该几何体的体积为A．12B．18C．24D．30【答案】C【解析】由三视图可知该几何体是一个底面为直角三角形的直三棱柱的一部分，其直观图如上图所示，其中,侧面是矩形，其余两个侧面是直角梯形，由于,平面平面,所以平面,所以几何体的体积为：故选C.【考点】1、空间几何体的三视图；2、空间几何体的体积.7.一块石材表示的几何体的三视图如图2所示，将石材切削、打磨、加工成球，则能得到的最大球的半径等于（）A．1B．2C．3D．4【答案】B【解析】由图可得该几何体为三棱柱,因为正视图,侧视图,俯视图的内切圆半径最小的是正视图(直角三角形)所对应的内切圆,所以最大球的半径为正视图直角三角形内切圆的半径,则,故选B.【考点】三视图内切圆球三棱柱8. [2013·四川高考]一个几何体的三视图如图所示，则该几何体可以是()A．棱柱B．棱台C．圆柱D．圆台【答案】D【解析】由正视图和侧视图可知，该几何体不可能是圆柱，排除选项C；又由俯视图可知，该几何体不可能是棱柱或棱台，排除选项A、B.故选D.9.[2013·宁波质检]如图，水平放置的三棱柱的侧棱长和底边长均为2，且侧棱AA1⊥平面A1B1C1，正视图是正方形，俯视图是正三角形，该三棱柱的侧视图面积为()A．2B．C．2D．4【答案】A【解析】由题意可知，该三棱柱的侧视图应为矩形，如图所示．在该矩形中，MM1＝CC1＝2，CM＝C1M1＝·AB＝.所以侧视图的面积为S＝2.10.某几何体的三视图如图所示,则该几何体的体积的最大值为 .【答案】【解析】该几何体是类似墙角的三棱锥，假设一条直角的棱长为x，则三条直角棱长分别为.所以体积为.当且仅当时取等号.【考点】1.三视图.2.函数最值问题.3.空间想象能力.11.（2012•广东）某几何体的三视图如图所示，它的体积为（）A．12πB．45πC．57πD．81π【答案】C【解析】由三视图可知，此组合体上部是一个母线长为5，底面圆半径是3的圆锥，下部是一个高为5，底面半径是3的圆柱故它的体积是5×π×32+π×32×=57π故选C12. (2014·咸宁模拟)某几何体的三视图如图所示(其中侧视图中的圆弧是半圆),则该几何体的表面积为( )A．92+14πB．82+14πC．92+24πD．82+24π【答案】A【解析】由几何体的三视图知该几何体的下半部分是长方体,上半部分是半径为2,高为5的圆柱的一半.所以长方体的表面积为(去掉一个上底面)2(4×4+4×5)+4×5=92.半圆柱的两个底面积为π×22=4π,半圆柱的侧面积为π×2×5=10π,所以整个组合体的表面积为92+4π+10π=92+14π. 13.在一个几何体的三视图中，正视图和俯视图如图所示，则相应的侧视图可以为【答案】D【解析】条件对应的几何体是由底面棱长为r的正四棱锥沿底面对角线截出的部分与底面为半径为r的圆锥沿对称轴截出的部分构成的。

高三数学空间几何体的三视图与直观图试题答案及解析1.已知某锥体的三视图（单位：cm）如图所示，则该锥体的体积为．【答案】２．【解析】由已知几何体的视图可知，几何体为四棱锥，其中SA垂直于平面ABCD，SA=2，四边形ABCD为直角梯形，AD=1，BC=2，AB=2，所以四棱锥的体积为【考点】三视图求几何体的体积.2.某几何体的三视图（单位：cm）如图所示，则该几何体的体积是（）A．B．C．D．【答案】B【解析】由三视图知，原几何体是由一个长方体与一个三棱柱组成，其体积为，故选B.【考点】根据三视图还原几何体，求原几何体的体积，容易题.3.若某多面体的三视图（单位: cm）如图所示, 则此多面体的体积是（）A．cm3B．cm3C．cm3D．cm3【答案】C【解析】由三视图可得，该几何体相当于一个正方体切去一个三个侧棱长为1的三棱锥.所以该几何体的体积为.故选C.【考点】1.三视图.2.空间想象力.3.几何体的体积.4. (2014·孝感模拟)一个几何体的三视图如图所示,其中俯视图与侧视图均为半径是2的圆,则这个几何体的表面积是( )A．16πB．14πC．12πD．8π【答案】A【解析】由三视图可知,该几何体是球挖去半球.其中两个半圆的面积为π×22=4π.个球的表面积为×4π×22=12π,所以这个几何体的表面积是12π+4π=16π.5.如图，某几何体的三视图都是等腰直角三角形，则几何体的体积是（）A．8B．7C．9D．6【答案】C【解析】由三视图可知,几何体是底面为等腰直角三角形,有一侧棱与底面垂直(垂足在非直角处)的三棱锥,其底面面积为×6×3=9,三棱锥的高为3,所以三棱锥的体积=×9×3=9．6.已知某几何体的三视图(如图),正视图和侧视图均为两个相等的等边三角形,府视图为正方形,则几何体的体积为（）A．B．4C．9D．9【答案】C【解析】由三视图可知,几何体由两个同底之正四棱锥组成所以其体积为V=2××32×3×=9 7.一空间几何体的三视图如图所示，该几何体的体积为12π＋，则正视图中x的值为( )A．5B．4C．3D．2【答案】C【解析】三视图，由正四棱锥和圆柱组成，故选C．8.如图，一个四棱锥的底面为正方形，其三视图如图所示，则这个四棱锥的体积为（）A．1B．2C．3D．4【答案】B【解析】由题意，棱锥的高为，底面面积为，∴.【考点】三视图，体积．9.某几何体的三视图如题（6）所示，其侧视图是一个边长为1的等边三角形，俯视图是两个正三角形拼成的菱形，则这个几何体的体积为（）A．1B．C．D．【答案】C【解析】这是由两个三棱锥拼成的几何体，其体积为.选C.【考点】三视图及几何体的体积.10.―个几何体的三视图如图所示(单位：)，则该几何体的体积为．【答案】18+9【解析】由三视图可知，此几何体为两个相切的球上方放了一个长方体组成的组合体，所以其体积为：V=3×6×1+2××=18+911.一个空间几何体的三视图如图所示，该几何体的表面积为__________.【答案】152【解析】几何体为一个三棱柱，底面为一个等腰三角形，底边长为6，底边上高为4，腰长为５.棱柱的高为8.因此表面积为【考点】三视图12.某三棱锥的三视图如图所示，则这个三棱锥的体积为；表面积为．【答案】；．【解析】由三视图知几何体如下图，为一个三棱锥，且三棱锥的一个侧面与底面垂直，底面三角形的一条边长为，该边上的高为，∴几何体的体积．它的表面积为．【考点】由三视图求面积、体积．13.已知某个几何体的三视图如下，根据图中标出的尺寸（单位：cm），可得这个几何体的体积是_______.【答案】【解析】由题意可得该几何体是一个三棱锥，体积.【考点】1.三视图的知识.2.立几中的线面关系.3.三棱锥的体积公式.14.一个空间几何体的三视图如图所示，其正视图、侧视图、俯视图均为等腰直角三角形，且直角边长都为1，则这个几何体的体积是【答案】【解析】由三视图，可知该几何体是三棱锥，并且侧棱，，，则该三棱锥的高是，底面三角形是直角三角形，所以这个几何体的体积＝＝．【考点】由三视图求几何体的体积．15.一个几何体的三视图如图所示,则该机合体的体积为( )A．B．C．D．【答案】B【解析】分析可得该几何体是底面为菱形的四棱锥,则高底面面积,所以.故选B【考点】三视图四棱锥体积16.一个几何体的三视图如图所示，则该几何体的体积是【答案】【解析】通过三视图的观察可得，该几何体是一个四棱柱，底面是一个直角梯形，其上下底分别为2,3，梯形的高为2.四棱柱的高为2.所以几何体的体积为.【考点】1.三视图的知识.2.几何体的体积.3.空间想象力.17.某长方体被一个平面所截，得到的几何体的三视图如图所示，则这个几何体的体积为()A．4B．4C．6D．8【答案】D【解析】割补可得其体积为2×2×2＝8.18.某几何体的三视图如图所示，则该几何体的体积是________．【答案】16π－16【解析】由三视图知，该几何体是由一个底面半径为2，高为4的圆柱内挖去一个底面边长为2，高为4的正四棱柱后剩下的部分，∴V＝(π×22－22)×4＝16π－16.19.已知正方体ABCD-A1B1C1D1，M为棱A1B1的中点，N为棱A1D1的中点．如图是该正方体被M，N，A所确定的平面和N，D，C1所确定的平面截去两个角后所得的几何体，则这个几何体的正视图为()．【答案】B【解析】对于选项A，由于只是截去了两个角，此切割不可能使得正视图成为梯形．故A不对；对于B，正视图是正方形符合题意，线段AM的影子是一个实线段，相对面上的线段DC1的投影是正方形的对角线，由于从正面看不到，故应作成虚线，故选项B正确；对于C，正视图是正方形，符合题意，有两条实线存在于正面不符合实物图的结构，故不对；对于D，正视图是正方形，符合题意，其中的两条实线符合俯视图的特征，故D不对．20.若一个底面为正三角形、侧棱与底面垂直的棱柱的三视图如图所示，则该棱柱的体积为（）A．B．C．D．6【答案】B【解析】由三视图知该直三棱柱高为4，底面正三角形的高为3，所以正三角形边长为6，所以V＝×36×4＝36.故选B.【考点】1.三视图；2.柱体体积计算.21.某由圆柱切割获得的几何体的三视图如图所示,其中俯视图是中心角为的扇形,则该几何体的体积为（）A．B．C．D．【答案】D【解析】由题意知道，该几何体体积是圆柱体积的，即.【考点】1、三视图；2、几何体体积.22.右图是一个几何体的三视图，其中正视图和侧视图都是一个两底长分别为2和4，腰长为4的等腰梯形，则该几何体的侧面积是( )A．B．C．D．【答案】B【解析】由三视图可得该几何体是一个圆台，其两底直径分别为2和4，母线长为4，所以该几何体的侧面积是，选B..【考点】三视图，圆台的侧面积.23.如图是一个组合几何体的三视图，则该几何体的体积是 .A．B．C．D．【答案】A【解析】由三视图还原可知该几何体是一个组合体，下面是一个半径为4，高为8的圆柱，，上面是一个三棱柱，故所求体积为.【考点】三视图，圆柱、三棱柱的体积公式.24.已知一个几何体的三视图如图所示，则该几何体的体积为___________【答案】【解析】该几何体为圆柱中挖去半个球而得的组合体，其体积为.【考点】三视图.25.一个几何体的三视图如图所示（单位长度：），俯视图中圆与四边形相切，且该几何体的体积为，则该几何体的高为 .【答案】【解析】由如图所示的几何体的三视图知：这个几何体是一个半径为的球和一个直四棱柱的结合体，且这个直四棱柱的底面是对角线分别为和的棱形，这个直四棱柱的高为，∴这个几何体的体积：V=，解得h=.【考点】1.三视图；2.几何体的面积和体积26.一个几何体的三视图如图所示，则该几何体的直观图可以是（）【答案】D【解析】通过三视图的俯视图可知，该几何体是由两个旋转体组成，故选D.【考点】1.三视图的应用.27.如图为一个几何体的三视图正视图和侧视图均为矩形，俯视图中曲线部分为半圆，尺寸如图所示，则该几何体的表面积为（）A．B．C．D．【答案】D【解析】由三视图可知，这是一个由半个圆柱和一个三棱柱构成的组合体，这个组合体仍为一个柱体。

高三数学空间几何体的三视图与直观图试题答案及解析1.某几何体的三视图如图所示，则该几何体的体积是（）A．B．C．D．【答案】A【解析】由三视图可知，该几何体是圆锥的四分之一，其底半径为，高为，所以其体积为，故选.【考点】1.三视图；2.几何体的体积.2.若某三棱柱截去一个三棱锥后所剩几何体的三视图如下图所示，则此几何体的体积等于（）A．B．C．D．【答案】C【解析】由三视图可知，空间几体体的直观图如下图所示：所求几何体的体积故选C.【考点】1、三视图；2、空间几何体的体积.3.如图，一个几何体的三视图（正视图、侧视图和俯视图）为两个等腰直角三角形和一个边长为1的正方形，则其外接球的表面积为A．πB．2πC．3πD．4π【答案】C【解析】原几何体为有一条侧棱垂直于底面的四棱锥，且底面是边长为1的正方形，垂直于底面的侧棱长也为1，因此，该几何体可以补形为一个棱长为1的正方体，其外接球就是这个正方体的外接球，直径为正方体的对角线长，即2R＝，故R＝故外接球表面积为：4πR2＝3π.【考点】三视图，几何体的外接球及其表面积4.如图所示，一个三棱锥的三视图是三个直角三角形(单位： cm)，则该三棱锥的外接球的表面积为________cm2．【答案】29π【解析】从三棱锥的三视图可知，三棱锥有两侧面与底面垂直，把三棱锥补成长，宽，高分别为4,2,3的长方体，设外接球的半径为R，由42＋22＋32＝4R2得，S＝4πR2＝29π(cm2)．球5.某个长方体被一个平面所截，得到的几何体的三视图如图所示，则这个几何体的体积为()A．4B．2C．D．8【答案】D【解析】由三视图可知，该几何体如图所示，其底面为正方形，正方形的边长为2．HD＝3，BF ＝1，将相同的两个几何体放在一起，构成一个高为4的长方体，所以该几何体的体积为×2×2×4＝8．6.在一个几何体的三视图中，正视图和俯视图如图所示，则相应的侧视图可以为()【答案】D【解析】由题目所给的几何体的正视图和俯视图，可知该几何体为半圆锥和三棱锥的组合体，如图所示，可知左视图为等腰三角形，且轮廓线为实线，故选D．7.一个几何体的三视图如图所示，已知这个几何体的体积为，= .【答案】【解析】由三视图知，原几何体是一个四棱锥，底面是面积为的矩形，高为，所以，解得.【考点】三视图，空间几何体的体积.8.如图，水平放置的正三棱柱的主视图是一边长为2的正方形，则该三棱柱的左视图的面积为．【答案】【解析】左视图为一个矩形，长宽分别为，因此面积为.【考点】三视图9.若一个正三棱柱的正视图如图所示，其顶点都在一个球面上，则该球的表面积为() A．B．C．D．【答案】B【解析】依题意得，该正三棱柱的底面正三角形的边长为2，侧棱长为1．设该正三棱柱的外接球半径为R，易知该正三棱柱的底面正三角形的外接圆半径是2sin 60°×＝，所以R2＝＋＝，则该球的表面积为4πR2＝．10.图中的网格是边长为1的小正方形，在其上用粗线画出了某多面体的三视图，则该多面体的体积为________．【答案】16【解析】从三视图可知，这是一个四棱锥，.【考点】三视图.11.如图所示，一个空间几何体的正视图和左视图都是边长为的正方形，俯视图是一个直径为的圆，那么这个几何体的体积为 ( )A．B．C．D．【答案】B【解析】几何体是圆柱，.【考点】三视图，圆柱的体积.12.一个几何体的三视图如图所示，其中正视图是一个正三角形，则该几何体的体积为( )A．1B．C．D．【答案】B【解析】由三视图可知，此几何体为三棱锥，如图，其中正视图为，是边长为2的正三角形，，且，底面为等腰直角三角形，，所以体积为，故选B.13.已知棱长为1的正方体的俯视图是一个面积为1的正方形，则该正方体的正视图的面积不可能等于（）A．1B．C．D．【答案】C【解析】由题意知，正视图的最大面积为对角面的面积，最小面积为，而，故选C．【考点】三视图.14.已知某几何体的三视图如右图所示，其中俯视图是圆，且该几何体的体积为；直径为2的球的体积为．则()A．B．C．D．【答案】C【解析】由题意，该几何体是一个圆柱挖去一个圆锥得到的几何体，，，∴.选B.【考点】三视图，体积.15.三棱锥S-ABC及其三视图中的正视图和侧视图如图所示，则棱SB的长为（）A．B．C．D．【答案】B【解析】过B作BD⊥AC于点D，则BD=2，CD=2，所以BC=,因为SC⊥平面ABC，所以SC⊥BC，所以SB=,故选B.【考点】三视图、直线与平面垂直的性质.16.一个几何体的三视图如图，则该几何体的体积为（）A．B．C．D．【答案】A【解析】由三视图可知，该几何体是由一个半圆柱和一个三棱锥拼接而成，且半圆柱的底面是半径为的半圆，高为，其底面积为，故其体积为，三棱锥的底面是一个直角三角形，三棱锥的高也为，其底面积为，故其体积为，所以该几何体的体积为，故选A.【考点】1.三视图；2.组合体的体积17.右图为某几何体的三视图，则该几何体的体积为 .【答案】【解析】所求几何体为一个底面半径为1，高为1的圆柱与半径为1的四分之一的球的组合体，所以体积为【考点】三视图18.一个空间几何体的三视图如图所示，该几何体的体积为______.【答案】96【解析】几何体为一个三棱柱，底面为一个等腰三角形，底边长为6，底边上高为4，棱柱的高为8.因此所求体积为【考点】三视图19.把边长为1的正方形ABCD沿对角线BD折起，形成三棱锥C－ABD，它的主视图与俯视图如右上图所示，则二面角 C－AB－D的正切值为．【答案】【解析】如图所示,做BD,AB的中点分别为点E,F.则有CE面ABD,由于EF为等腰直角三角形ABD的中位线,故EF AB,则为二面角 C－AB－D的代表角,所以,故填.【考点】二面角三视图20.已知水平放置的△ABC的直观图△A′B′C′(斜二测画法)是边长为a的正三角形，则原△ABC 的面积为()A．a2B．a2C．a2D．a2【答案】D【解析】斜二测画法中原图面积与直观图面积之比为1∶，则易知S＝ ( a)2，∴S＝a2.21.一个空间几何体的三视图如图所示,则该几何体的体积为()A．πcm3B．3πcm3C．πcm3D．πcm3【答案】D【解析】由三视图可知,此几何体为底面半径为1cm、高为3cm的圆柱上部去掉一个半径为1cm的半球,所以其体积为V=3π-π=π(cm 3).22. 右图为一简单组合体，其底面ABCD 为正方形，PD ⊥平面ABCD ，EC ∥PD ，且PD ＝AD ＝2EC ＝2.(1)请画出该几何体的三视图； (2)求四棱锥B-CEPD 的体积．【答案】(1)见解析 (2)2【解析】解：(1)该组合体的三视图如图所示．(2)∵PD ⊥平面ABCD ， PD ⊂平面PDCE ，∴平面PDCE ⊥平面ABCD. ∵四边形ABCD 为正方形，∴BC ⊥CD ，且BC ＝DC ＝AD ＝2. 又∵平面PDCE∩平面ABCD ＝CD ， BC ⊂平面ABCD. ∴BC ⊥平面PDCE.∵PD ⊥平面ABCD ，DC ⊂平面ABCD ， ∴PD ⊥DC.又∵EC ∥PD ，PD ＝2，EC ＝1，∴四边形PDCE 为一个直角梯形，其面积： S 梯形PDCE ＝ (PD ＋EC)·DC ＝×3×2＝3， ∴四棱锥B-CEPD 的体积V B-CEPD ＝S 梯形PDCE ·BC ＝×3×2＝2.23. 某几何体的三视图如图所示，则该几何体的体积为( )．A ．16＋8πB ．8＋8πC ．16＋16πD ．8＋16π【答案】A【解析】将三视图还原成直观图为：上面是一个正四棱柱，下面是半个圆柱体．所以V＝2×2×4＋×22×π×4＝16＋8π.24.某几何体的三视图如图所示，则其体积为________．【答案】【解析】由三视图还原几何体为半个圆锥，高为2，底面半圆的半径r＝1.∴体积V＝×(π×12×2)＝.25.如图所示为一个几何体的直观图、三视图(其中正视图为直角梯形，俯视图为正方形，侧视图为直角三角形)．(1)求四棱锥P-ABCD的体积；(2)若G为BC上的动点，求证：AE⊥PG.【答案】（1）（2）见解析【解析】(1)由几何体的三视图可知，底面ABCD是边长为4的正方形，PA⊥平面ABCD，PA∥EB，且PA＝4 ，BE＝2 ，AB＝4.∴VP-ABCD ＝PA·S四边形ABCD＝×4 ×4×4＝.(2)∵＝，∠EBA＝∠BAP＝90°，∴△EBA∽△BAP，∴∠BEA＝∠PBA.∴∠BEA＋∠BAE＝∠PBA＋∠BAE＝90°，∴PB⊥AE又∵BC⊥平面APEB，∴BC⊥AE.∵BC∩PB＝B，∴AE⊥平面PBC.∵PG⊂平面PBC，∴AE⊥PG.26.如图所示，网格上小正方形的边长为1，粗线画出的是某几何体的三视图，则此几何体的体积为________．【答案】9【解析】由题意知，此几何体是三棱锥，其高h＝3，相应底面面积为S＝×6×3＝9，∴V＝Sh＝×9×3＝9.27.某几何体的三视图如图所示，主视图和侧视图为全等的直角梯形，俯视图为直角三角形.则该几何体的表面积为( )A. B. C. D【答案】B【解析】此几何体直观图如图所示。

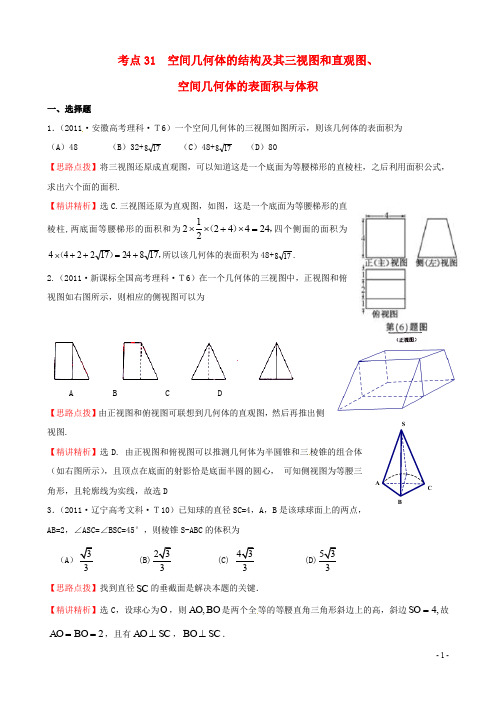

- 1 -考点31 空间几何体的结构及其三视图和直观图、空间几何体的表面积与体积一、选择题1．（2011·安徽高考理科·Ｔ6）一个空间几何体的三视图如图所示，则该几何体的表面积为 （A ）48 （B ）32+178 （C ）48+178 （D ）80【思路点拨】将三视图还原成直观图，可以知道这是一个底面为等腰梯形的直棱柱，之后利用面积公式，求出六个面的面积.【精讲精析】选C.三视图还原为直观图，如图，这是一个底面为等腰梯形的直棱柱,两底面等腰梯形的面积和为，）（24442212=⨯+⨯⨯四个侧面的面积为，）（178********+=++⨯所以该几何体的表面积为48+178. 2.（2011·新课标全国高考理科·Ｔ6）在一个几何体的三视图中，正视图和俯视图如右图所示，则相应的侧视图可以为A B C D【思路点拨】由正视图和俯视图可联想到几何体的直观图，然后再推出侧视图.【精讲精析】选D. 由正视图和俯视图可以推测几何体为半圆锥和三棱锥的组合体（如右图所示），且顶点在底面的射影恰是底面半圆的圆心， 可知侧视图为等腰三角形，且轮廓线为实线，故选D3．（2011·辽宁高考文科·Ｔ10）已知球的直径SC=4，A ，B 是该球球面上的两点，AB=2，∠ASC=∠BSC=45°，则棱锥S-ABC 的体积为 （A【思路点拨】找到直径SC 的垂截面是解决本题的关键．【精讲精析】选C ，设球心为O ，则BO AO ,是两个全等的等腰直角三角形斜边上的高，斜边,4=SO 故2==BO AO ，且有SC AO ⊥，SC BO ⊥．BCA- 2 - ∴)(31OC SO S V V V AOB AOB C AOB S ABC S +=+=∆---=3344243312=⨯⨯⨯． 4.（2011·广东高考文科·Ｔ7）正五棱柱中，不同在任何侧面且不同在任何底面的两顶点的连线称为它的对角线，那么一个正五棱柱对角线的条数共有A.20B.15C.12D.10【思路点拨】本题主要考查空间想象能力及体对角线的概念，由多面体体对角线的概念可得答案. 【精讲精析】选D.上底面内的每个顶点，与下底面内不在同一侧面内的两个顶点的连线，可构成正五棱柱的对角线，所以共10条，故选D.5.（2011·广东高考文科·Ｔ9）如图1-3，某几何体的正视图（主视图），侧视图（左视图）和俯视图分别是等边三角形，等腰三角形和菱形，则该几何体体积为（A ）34 （B ）4 （C ）32 （D ）2【思路点拨】首先由三视图得该几何体为一四棱锥，然后由图中数据求出底面面积及高，再由锥体体积公式求解.【精讲精析】选C.由三视图可得原几何体是一四棱锥，底是边长为2的菱形，其一条对角线长为2，则另一条对角线长为32，从而底面面积3232221=⨯⨯=底S .该棱锥其中两条侧棱长为32，另外两条侧棱长相等，从而得棱锥的高3)3()32(22=-=h ，所以几何体的体积3233231=⨯⨯=V ，故选C.6.（2011·广东高考理科·Ｔ7）如图l —3．某几何体的正视图(主视图)是 平行四边形，侧视图(左视图)和俯视图都是矩形，则该几何体的体积为 A.36 B.39 C.312 D.318- 3 -【思路点拨】先由三视图还原直观图，然后再求体积.【精讲精析】选B.由三视图得，几何体为一平行六面体，底面是边长为3的正方形，高3122=-=h .所以几何体的体积39333=⨯=V .故选B.7.（2011·山东高考理科·Ｔ11）右图是长和宽分别相等的两个矩形．给定下列三个命题：①存在三棱柱，其正(主)视图、俯视图如下图；②存在四棱柱，其正(主)视图、俯视图如右图；③存在圆柱，其正(主)视图、俯视图如右下图．其中真命题的个数是 （A ）3 （B ）2 （C ）1 （D ）0【思路点拨】本题可寻找特殊的几何体，三棱柱，正四棱柱，圆柱.【精讲精析】选A.只需①底面是等腰直角三角形的直三棱柱，让其直角三角形直角边对应的一个侧面平卧；②正四棱柱平躺；③圆柱平躺即可使得三个命题为真.8.（2011·辽宁高考理科·Ｔ12）已知球的直径SC =4，B A ,是该球球面上的两点，AB =3，︒=∠=∠30B SC ASC ，则棱锥ABC S -的体积为（A ）33 （B ）32 （C ）3 （D ）1 【思路点拨】找到直径SC 的垂截面是解决本题的关键．【精讲精析】选C.由题意可知SAC ∆和SBC ∆是两个全等的直角三角形，过直角顶点B A ,分别作斜边上的高线BH AH ,，由于︒=∠=∠30B SC ASC ，求得3==BH AH ，所以等边ABH ∆的面积为433)3(432=⨯=∆A B S S ，所求棱锥ABC S -的体积等于以ABH ∆为底的两个小三棱锥的体积的和，其高的和即为球的直径SC ，故⨯=-31ABC S V 43334=⨯． 9.（2011·新课标全国高考文科·Ｔ8）在一个几何体的三视图中，正视图和俯视图如图所示，则相应的侧视图可以为A B C D【思路点拨】由正视图和俯视图可联想到几何体的直观图，然后再推出侧视图. 【精讲精析】选D. 由正视图和俯视图可以推测几何体为半圆锥和三棱锥的组合体（如B CA- 4 - 下图所示），且顶点在底面的射影恰是底面半圆的圆心， 可知侧视图为等腰三角形，且轮廓线为实线，故选D10.（2011·北京高考理科·T7）某四面体的三视图如图所示，该四面体四个面的面积中最大的是A.8B.C.10D.【思路点拨】先画出直观图，标出尺寸后，再分别求出四个面的面积，逐个比较.【精讲精析】选C.该四面体的直观图，如图所示，090B ∠=，ABC PA ⊥面，PA=4,AB=4,BC=3.该四面体的四个面都是直角三角形.四个面的面积分别为6,8,10.ABC PAB PBC PAC S S S S ∆∆∆∆==== 故最大面积为10.11.（2011·北京高考文科·T5）某四棱锥的三视图如图所示，该四棱锥的表面积是（ ） （A ）32 （B）16+（C ）48 （D）16+【思路点拨】作出直观图，如上图，先求出斜高，再计算表面积.【精讲精析】选B.=214(44162⨯⨯⨯+=+12.（2011·湖南高考理科·T3）设图1是某几何体的三视图，则该几何体的体积为A ．1229+π B ．1829+πC ．429+π正（主）视图 侧（左）视图俯视图正（主）视图侧（左）视图俯视图正视图侧视图俯视图 图1ABCP- 5 -D ．1836+π【思路点拨】本题考查学生的空间想象能力和计算几何体的体积的 能力.【精讲精析】选B.由三视图可以得到几何体的上面是一个半径为23的球，下面是一个底面边长为3高为2的正四棱柱.13.（2011·湖南高考文科T4）如图是某几何体的三视图的体积为 （A ）．942π+ （B ）．3618π+（C ）．9122π+ （D ）．9182π+【思路点拨】本题考查学生的空间想象能力和计算几何体的体积的能力. 【精讲精析】选D. 由三视图可以得到几何体的上面是一个半径为23的球，下面是一个底面边长是3高为2的正四棱柱.14.（2011·江西高考文科·Ｔ9）将长方体截去一个四棱锥，得到的几何体如右图所示，则该几何体的左视图为A B C D【思路点拨】在左视图中，长方体的体对角线投到了侧面，成了侧面的面 对角线，易得.【精讲精析】选D.根据正投影的性质，结合左视图的要求知，长方体体对角线投到了侧面，成了侧面的面对角线，结合选项即得答案.15．（2011·陕西高考理科·T5）某几何体的三视图如图所示，则它的体积 是（ ） （A ）283π- （B ）83π-（C ）82π-- 6 - （D ）23π 【思路点拨】根据已知的三视图想象出空间几何体，然后由几何体的组成和有关几何体体积公式进行计算． 【精讲精析】选A 由几何体的三视图可知几何体为一个组合体，即一个正方体中间去掉一个圆锥体，所以它的体积是3212212833V ππ=-⨯⨯⨯=-.16.（2011·浙江高考理科·Ｔ3）若某几何体的三视图如图所示，则这个几何体的直观图可以是【思路点拨】逐个检验筛查.【精讲精析】选D.由正视图来看符合条件的只有C,D.从俯视图来看只有D 选项中的几何体符合. 17.（2011·浙江高考文科·Ｔ7）若某几何体的三视图如图所示，则这个几何体的直观图可以是【思路点拨】逐个检验选项中的几何体的直观图是否与所给三视图相符合. 【精讲精析】选B.二、填空题- 7 -18.（2011·新课标全国高考理科·Ｔ15）已知矩形ABCD的顶点都在半径为 4的球O 的球面上，且6,AB BC ==则棱锥O ABCD -的体积为 __ .【思路点拨】画出图形，找出球心位置，然后数形结合求出棱锥O-ABCD 的 体积.【精讲精析】如图所示，OO '垂直于矩形ABCD 所在的平面，垂足为O '，连接O 'B ，OB ，则在Rt ∆OO B'中，由OB ＝4, O B '=，可得OO '＝2,116233O ABCDV S OO -'∴=⋅=⨯⨯= 19.（2011.天津高考理科.T10）一个几何体的三视图如右图所示（单位：m ），则该几何体的体积为__________3m【思路点拨】由三视图正确判断出组合体的图形是关键.【精讲精析】答案：6+p 组合体的底座是一个长、宽、高分别为3、2、1的长方体，上面是一个底面半径为1，高位3的圆锥，所以所求的体积是：211332163=+=⨯⨯+⨯⨯=+V V V ππ圆锥长方体20.（2011·新课标全国高考文科·Ｔ16）已知两个圆锥有公共底面，且两个圆锥的顶点和底面的圆周都在同一个球面上，若圆锥底面面积是这个球面面积的163，则这两个圆锥中，体积较小者的高与体积较大者的高的比值为________ 【思路点拨】画出图形，利用数形结合然后利用球及圆的性质求解【精讲精析】13如图设球的半径为R ，圆锥的底面 圆半径为r ，则依题意得223416rR ππ=⨯，即cos 2r O CO R '=∠=130,2O CO OO R ''∴∠=︒∴=，11,22AO R R BO R R ''∴=-=+, 112.332RAO BO R '∴==' 21.（2011·辽宁高考理科·Ｔ15）一个正三棱柱的侧棱长和底面边长相等，体积为32，它的三视图中- 8 - 的俯视图如右图所示，左视图是一个矩形，则这个矩形的面积是____________.【思路点拨】先求底面边长，再求矩形的面积．【精讲精析】答案：32.设棱长为a ，由体积为32可列等式=⋅a a 24332，2=a ， 所求矩形的底边长为323=a ，这个矩形的面积是3223=⨯． 22.（2011·天津高考文科·Ｔ10）一个几何体的三视图如图所示（单位：m ），则该几何体的体积为__________3m【思路点拨】由三视图正确判断出组合体的图形是关键.【精讲精析】答案：4.组合体的底座是一个长、宽、高分别为2、1、1的长方体，上面也是长、宽、高分别为1、1、2的长方体，所以所求的体积是：12+=211+211=4V V V =创创23. （2011·福建卷理科·Ｔ12）三棱锥P-ABC 中，PA ⊥底面ABC ，PA=3，底面ABC 是边长为2的正三角形，则三棱锥P-ABC 的体积等于______. 【思路点拨】利用公式13P ABC ABC V S PA -∆=⋅⋅求体积.由题意得：21123334P ABC ABC V S PA -∆=⋅⋅=⨯⨯= 三、解答题24.（2011·江西高考文科·Ｔ18）如图，在=2,2ABC B AB BC P AB π∆∠==中，，为边上一动点，PD//BC 交AC 于点D,现将',PDA PD PDA ∆∆沿翻折至'PDA .PBCD ⊥使平面平面 （1）当棱锥'A PBCD -的体积最大时，求PA 的长；（2）若点P 为AB 的中点，E 为''.AC B DE ⊥的中点，求证：A【思路点拨】(1)首先根据面面垂直，证出'A P PBCD ⊥面，再将四棱锥的体积表 示出，借助导数求体积的最大值.（2）根据平行线的性质，两条平行线中有一条与一条 直线垂直，另一条也与该直线垂直，易证. 【精讲精析】- 9 -解：（1）设x PA =，则)2(31312xx x S PA V PDCB PBCD A -=⋅='底面-令)0(,632)22(31)(32>-=-=x x x x x x f则232)(2x x f -='由上表易知：当332==x PA 时，有PBCD A V -'取最大值.（2）证明：作B A '的中点F ，连接EF 、FP 由已知得：FP ED PD BC EF ////21//⇒因为PB A '∆为等腰直角三角形，PF B A ⊥' 所以DE B A ⊥'.25.（2011·福建卷文科·Ｔ20）如图，四棱锥P-ABCD 中，PA⊥底面ABCD ，AB⊥AD，点E 在线段AD 上，且CE∥AB. (I)求证：CE⊥平面PAD ；（II ）若PA=AB=1，AD=3，，∠CDA=45°，求四棱锥P-ABCD 的体积.【思路点拨】(1)由//CE AB 联想到，要证CE PAD ⊥平面，可证A B P A D ⊥平面，欲证AB PAD ⊥平面，只需证AB PA AB AD ⊥⊥，即可.(2)用公式-13P ABCD ABCD V S PA =⋅四棱锥四边形求体积. 【精讲精析】（1）证明：因为PA ⊥平面ABCD ，CE ⊂平面ABCD ，所以PA CE ⊥. 因为,//,AB AD CE AB ⊥所以CE AD ⊥. 又PAAD A =，所以CE ⊥平面P AD.(2)由（1）可知CE AD ⊥.在Rt ECD ∆中，cos451DE CD =⋅︒=，sin 451CE CD =⋅︒=. 又因为1,//AB CE AB CE ==，所以四边形ABCE 为矩形. 所以1++2ECD ABCE ABCD S S S AB AE CE DE ∆⋅⋅矩形四边形＝＝- 10 -＝1512+11.22⨯⨯⨯＝ 又PA ⊥平面ABCD ，1PA =， 所以-11551.3326P ABCD V S PA =⋅⨯⨯四棱锥四边形ABCD ＝＝。

2011年安徽省高考数学试卷（理科）一、选择题（共10小题，每小题5分，满分50分）1、（2011•安徽）设i是虚数单位，复数为纯虚数，则实数a为（）A、2B、﹣2C、D、考点：复数代数形式的混合运算。

专题：计算题。

分析：复数的分子、分母同乘分母的共轭复数，化简后它的实部为0，可求实数a的值．解答：解：复数==，它是纯虚数，所以a=2，故选A点评：本题是基础题，考查复数的代数形式的混合运算，考查计算能力，常考题型．2、（2011•安徽）双曲线2x2﹣y2=8的实轴长是（）A、2B、C、4D、考点：双曲线的标准方程。

专题：计算题。

分析：将双曲线方程化为标准方程，求出实轴长．解答：解：2x2﹣y2=8即为∴a2=4∴a=2故实轴长为4故选C点评：本题考查双曲线的标准方程、由方程求参数值．3、（2011•安徽）设f（x）是定义在R上的奇函数，当x≤0时，f（x）=2x2﹣x，则f（1）=（）A、﹣3B、﹣1C、1D、3考点：函数奇偶性的性质。

专题：计算题。

分析：要计算f（1）的值，根据f（x）是定义在R上的奇函娄和，我们可以先计算f（﹣1）的值，再利用奇函数的性质进行求解，当x≤0时，f（x）=2x2﹣x，代入即可得到答案．解答：解：∵当x≤0时，f（x）=2x2﹣x，∴f（﹣1）=2（﹣1）2﹣（﹣1）=3，又∵f（x）是定义在R上的奇函数∴f（1）=﹣f（﹣1）=﹣3故选A点评：本题考查的知识点是函数奇偶性的性质，熟练掌握函数的奇偶性的性质是解答本题的关键．4、（2011•安徽）设变量x，y满足|x|+|y|≤1，则x+2y的最大值和最小值分别为（）A、1，﹣1B、2，﹣2C、1，﹣2D、2，﹣1考点：简单线性规划。

专题：计算题。

分析：根据零点分段法，我们易得满足|x|+|y|≤1表示的平面区域是以（﹣1，0），（0，﹣1），（1，0），（0，1）为顶点的正方形，利用角点法，将各顶点的坐标代入x+2y然后进行比较，易求出其最值．解答：解：约束条件|x|+|y|≤1可化为：其表示的平面区域如下图所示：由图可知当x=0，y=1时x+2y取最大值2当x=0，y=﹣1时x+2y取最小值﹣2故选B点评：本题考查的知识点是简单线性规划，画出满足条件的可行域及各角点的坐标是解答线性规划类小题的关键．5、（2011•安徽）在极坐标系中，点（2，）到圆ρ=2cosθ的圆心的距离为（）A、2B、C、D、考点：圆的参数方程。

1．圆柱、圆锥、圆台的侧面展开图及侧面积公式圆柱圆锥圆台侧面展开图侧面积公式S圆柱侧＝2πrl S圆锥侧＝πrl S圆台侧＝π(r＋r′)l2．空间几何体的表面积与体积公式名称几何体表面积体积柱体(棱柱和圆柱)S表面积＝S侧＋2S底V＝S底h锥体(棱锥和圆锥)S表面积＝S侧＋S底V＝13S底h台体(棱台和圆台)S表面积＝S侧＋S上＋S下V＝13(S上＋S下＋S上S下)h球S＝4πR2V＝43πR3常用结论1．正方体的外接球、内切球及与各条棱相切的球的半径(1)外接球：球心是正方体的中心；半径r＝32a(a为正方体的棱长)．(2)内切球：球心是正方体的中心；半径r＝a2(a为正方体的棱长)．(3)与各条棱都相切的球：球心是正方体的中心；半径r＝22a(a为正方体的棱长)．2．正四面体的外接球、内切球的球心和半径(1)外接球：球心是正四面体的中心；半径r＝64a(a为正四面体的棱长)．(2)内切球：球心是正四面体的中心；半径r＝612a(a为正四面体的棱长)．一、思考辨析判断正误(正确的打“√”，错误的打“×”) (1)多面体的表面积等于各个面的面积之和．( ) (2)锥体的体积等于底面积与高之积．( ) (3)球的体积之比等于半径比的平方．( )(4)简单组合体的体积等于组成它的简单几何体体积的和或差．( ) (5)长方体既有外接球又有内切球．( ) 答案：(1)√ (2)× (3)× (4)√ (5)× 二、易错纠偏常见误区| (1)考虑不周，忽视分类讨论； (2)锥体的底面及其对应高不清楚； (3)组合体的表面积没注意衔接部分．1．将一个相邻边长分别为4π，8π的矩形卷成一个圆柱，则这个圆柱的表面积是________．解析：当底面周长为4π时，底面圆的半径为2，两个底面的面积之和是8π；当底面周长为8π时，底面圆的半径为4，两个底面的面积之和为32π.无论哪种方式，侧面积都是矩形的面积32π2，故所求的表面积是32π2＋8π或32π2＋32π.答案：32π2＋8π或32π2＋32π2．已知三棱锥S -ABC 中，∠SAB ＝∠ABC ＝π2，SB ＝4，SC ＝213，AB ＝2，BC ＝6，则三棱锥S -ABC 的体积是________．解析：由∠ABC ＝π2，AB ＝2，BC ＝6，得AC ＝210.由∠SAB ＝π2，AB ＝2，SB ＝4，得SA ＝2 3.由SA 2＋AC 2＝SC 2，得SA ⊥AC ，又SA ⊥AB ，所以SA ⊥平面ABC .所以三棱锥S -ABC 的体积为13S △ABC ·SA ＝13×12×2×6×23＝4 3.答案：4 33．已知一几何体的三视图如图所示，它的侧视图与正视图相同，则该几何体的表面积为________．解析：由三视图知，该几何体是一个正四棱柱与半球的组合体，且正四棱柱的高为2，底面对角线长为4，球的半径为2，所以该正四棱柱的底面正方形的边长为22，该几何体的表面积S＝12×4π×22＋π×22＋22×2×4＝12π＋16.答案：12π＋16空间几何体的表面积(师生共研)(1)在梯形ABCD中，∠ABC＝π2，AD∥BC，BC＝2AD＝2AB＝2.将梯形ABCD绕AD所在的直线旋转一周而形成的曲面所围成的几何体的表面积为()A．(5＋2)πB．(4＋2)πC．(5＋22)πD．(3＋2)π(2)(2021·吉林梅河口五中模拟)阳马和鳖臑(biē nào)是《九章算术·商功》里对两种锥体的称谓．如图所示，取一个长方体，按下图斜割一分为二，得两个一模一样的三棱柱，称为堑堵．再沿其中一个堑堵的一个顶点与相对的棱剖开，得四棱锥和三棱锥各一个，有一棱与底面垂直的四棱锥称为阳马(四棱锥S-ABCD)，余下三棱锥称为鳖臑(三棱锥S-ECD)，若将某长方体沿上述切割方法得到一个阳马和一个鳖臑，且该阳马的正视图和鳖臑的侧视图如图所示，则该阳马和鳖臑的表面积之和为()A．12＋13＋3 5 B．11＋13＋3 5 C．12＋313＋ 5 D．11＋313＋ 5【解析】(1)因为在梯形ABCD中，∠ABC＝π2，AD∥BC，BC＝2AD＝2AB＝2，所以将梯形ABCD绕AD所在的直线旋转一周而形成的曲面所围成的几何体是一个底面半径为AB＝1，高为BC＝2的圆柱挖去一个底面半径为AB＝1，高为BC－AD＝1的圆锥，所以该几何体的表面积S＝π×12＋2π×1×2＋π×1×12＋12＝(5＋2)π.故选A．(2)由三视图可知，在阳马中，AS＝2，AD＝3，CD＝1，SD＝13，SB＝5，所以S阳马＝S△SAD＋S△SCD＋S△SBC＋S△SAB＋S矩形ABCD＝3×22＋1×132＋3×52＋1×2 2＋3＝7＋13＋352.S鳖臑＝S△SCD＋S△CDE＋S△SDE＋S△SCE＝132＋1×22＋2×32＋3×52＝4＋13＋352，所以所求表面积之和＝11＋13＋35，故选B．【答案】(1)A(2)B空间几何体表面积的求法(1)以三视图为载体的几何体的表面积问题，关键是分析三视图确定几何体中各元素之间的位置关系及数量．(2)多面体的表面积是各个面的面积之和；组合体的表面积注意衔接部分的处理．(3)旋转体的表面积问题注意其侧面展开图的应用．某几何体的三视图如图所示，其中正视图和侧视图均为直角梯形，俯视图为两个正方形，则该几何体的表面积为()A．992B．61C．62 D．73解析：选C．由三视图画出几何体的直观图如图所示，上、下底面分别为边长是1，4的正方形；图中朝里的两个侧面是上底为1，下底为4，高为4的梯形；图中朝外的两个侧面是上底为1，下底为4，高为5的梯形，其表面积为S＝1×1＋4×4＋12×(1＋4)×4×2＋12×(1＋4)×5×2＝62.空间几何体的体积(多维探究)角度一求简单几何体的体积(1)(2020·石家庄质量检测)某几何体的三视图如图所示(图中小正方形网格的边长为1)，则该几何体的体积是()A ．8B ．6C ．4D ．2(2)如图，在直四棱柱ABCD -A 1B 1C 1D 1中，底面ABCD 是平行四边形，点E 是棱BB 1的中点，点F 是棱CC 1上靠近C 1的三等分点，且三棱锥A 1­AEF 的体积为2，则四棱柱ABCD -A 1B 1C 1D 1的体积为( )A ．12B ．8C ．20D ．18【解析】 (1)由三视图可得该几何体为底面是直角梯形的直四棱柱(如图所示)，其中底面直角梯形的上、下底分别为1，2，高为2，直四棱柱的高为2，所以该几何体的体积为（1＋2）×22×2＝6，故选B ．(2)设点F 到平面ABB 1A 1的距离为h ，由题意得V A 1­AEF＝VF ­A 1AE.又VF ­A 1AE＝13S△A 1AE ·h ＝13×⎝ ⎛⎭⎪⎫12AA 1·AB ·h ＝16(AA 1·AB )·h ＝16S 四边形ABB 1A 1·h ＝16V ABCD ­A 1B 1C 1D1，所以VABCD ­A 1B 1C 1D 1＝6VA 1­AEF＝6×2＝12.所以四棱柱ABCD -A 1B 1C 1D 1的体积为12.故选A ．【答案】 (1)B (2)A 角度二 求组合体的体积(1)(2020·高考浙江卷)某几何体的三视图(单位：cm)如图所示，则该几何体的体积(单位：cm3)是()A．73B．143C．3 D．6(2)(2021·贵阳市第一学期监测考试)某几何体的三视图如图所示，则该几何体的体积为(俯视图中弧线是14圆弧)()A．4－πB．π－2C．1－π2D．1－π4【解析】(1)由三视图可知，该几何体是三棱柱和三棱锥的组合体，结合图中数据可得该几何体的体积V＝12×2×1×2＋13×12×2×1×1＝73(cm3)，故选A．(2)由题设知，该几何体是棱长为1的正方体被截去底面半径为1的14圆柱后剩下的部分，直观图如图所示，该几何体的体积V＝1×1×1－14×π×12×1＝1－π4，故选D．【答案】(1)A (2)D(1)处理体积问题的思路(2)求体积的常用方法直接法对于规则的几何体，利用相关公式直接计算割补法把不规则的几何体分割成规则的几何体，然后进行体积计算；或者把不规则的几何体补成规则的几何体，不熟悉的几何体补成熟悉的几何体，便于计算等体积法选择合适的底面来求几何体体积，常用于求三棱锥的体积，即利用三棱锥的任一个面作为三棱锥的底面进行等体积变换1．《九章算术》卷五商功中有如下问题：今有刍甍，下广三丈，袤四丈，上袤二丈，无广，高一丈，问积几何？刍甍：底面为矩形的屋脊状的几何体(网格纸中粗线部分为其三视图，设网格纸上每个小正方形的边长为1)，那么该刍甍的体积为()A．4 B．5C．6 D．12解析：选B．如图所示，由三视图可还原得到几何体ABCDEF，过E，F分别作垂直于底面的截面EGH和FMN，可将原几何体切割成三棱柱EHG-FNM，四棱锥E­ADHG和四棱锥F-MBCN，易知三棱柱的体积为12×3×1×2＝3，两个四棱锥的体积相同，都为13×1×3×1＝1，则原几何体的体积为3＋1＋1＝5.故选B．2．学生到工厂劳动实践，利用3D打印技术制作模型．如图，该模型为长方体ABCD-A1B1C1D1挖去四棱锥O-EFGH后所得的几何体，其中O为长方体的中心，E，F，G，H分别为所在棱的中点，AB＝BC＝6 cm，AA1＝4 cm.3D打印所用原料密度为0.9 g/cm3.不考虑打印损耗，制作该模型所需原料的质量为________g.解析：由题易得长方体ABCD-A1B1C1D1的体积为6×6×4＝144(cm3)，四边形EFGH为平行四边形，如图所示，连接GE，HF，易知四边形EFGH的面积为矩形BCC1B1面积的一半，即12)，所以V四棱锥O-EFGH＝13×3×122×6×4＝12(cm＝12(cm3)，所以该模型的体积为144－12＝132(cm3)，所以制作该模型所需原料的质量为132×0.9＝118.8(g)．答案：118.8球与空间几何体的接、切问题(多维探究) 角度一 外接球(1)已知三棱柱ABC -A 1B 1C 1的底面是边长为6的正三角形，侧棱垂直于底面，且该三棱柱的外接球的表面积为12π，则该三棱柱的体积为________．(2)已知三棱锥S -ABC 的所有顶点都在球O 的球面上，SC 是球O 的直径．若平面SCA ⊥平面SCB ，SA ＝AC ，SB ＝BC ，三棱锥S -ABC 的体积为9，则球O 的表面积为________．【解析】 (1)设球的半径为R ，上，下底面中心设为M ，N ，由题意，外接球球心为MN 的中点，设为O ，则OA ＝R ，由4πR 2＝12π，得R ＝OA ＝ 3.又易得AN ＝2，由勾股定理可知ON ＝1，所以MN ＝2，即棱柱的高h ＝2，所以该三棱柱的体积为34×(6)2×2＝3 3.(2)设球O 的半径为R ，因为SC 为球O 的直径，所以点O 为SC 的中点，连接AO ，OB ，因为SA ＝AC ，SB ＝BC ，所以AO ⊥SC ，BO ⊥SC ，因为平面SCA ⊥平面SCB ，平面SCA ∩平面SCB ＝SC ，所以AO ⊥平面SCB ，所以V S ­ABC ＝V A ­SBC ＝13×S △SBC ×AO ＝13×⎝ ⎛⎭⎪⎫12×SC ×OB ×AO ，即9＝13×⎝ ⎛⎭⎪⎫12×2R ×R ×R ，解得R ＝3，所以球O 的表面积为S ＝4πR 2＝4π×32＝36π.【答案】 (1)33 (2)36π(1)求解多面体的外接球时，经常用到截面圆．如图所示，设球O的半径为R，截面圆O′的半径为r，M为截面圆上任意一点，球心O到截面圆O′的距离为d，则在Rt△OO′M中，OM2＝OO′2＋O′M2，即R2＝d2＋r2.(2)求解球的内接正方体、长方体等问题的关键是把握球的直径即是几何体的体对角线．(3)若球面上四点P，A，B，C的连线中P A，PB，PC两两垂直或三棱锥的三条侧棱两两垂直，则可构造长方体或正方体解决问题．角度二内切球(1)(2021·重庆七校联考)已知正三棱锥的高为6，内切球(与四个面都相切)的表面积为16π，则其底面边长为()A．18 B．12C．6 3 D．4 3(2)(2020·高考全国卷Ⅲ)已知圆锥的底面半径为1，母线长为3，则该圆锥内半径最大的球的体积为________．【解析】(1)如图，由题意知，球心在三棱锥的高PE上，设内切球的半径为R，则S球＝4πR2＝16π，所以R＝2.所以OE＝OF＝2，OP＝4.在Rt△OPF中，PF＝OP2－OF2＝2 3.因为△OPF∽△DPE，所以OFDE＝PFPE，得DE＝23，AD＝3DE＝63，AB＝23AD＝12.故选B．(2)易知半径最大的球即为该圆锥的内切球．圆锥PE及其内切球O如图所示，设内切球的半径为R，则sin∠BPE＝ROP ＝BEPB＝13，所以OP＝3R，所以PE＝4R＝PB2－BE2＝32－12＝22，所以R＝22，所以内切球的体积V＝43πR3＝23π，即该圆锥内半径最大的球的体积为2 3π.【答案】(1)B(2)2 3π(1)在求四面体内切球的半径时，应重视分割的思想方法，即将该四面体分割为以球心为顶点，各面为底面的四个三棱锥，通过其体积关系求得半径．(2)与球有关的组合体问题，一种是内切，一种是外接．球与旋转体的组合通常作出它们的轴截面解题；球与多面体的组合，一般通过多面体的一条侧棱和球心，并结合“切点”或“接点”作出截面图，把空间问题化归为平面问题求解．1．已知正四棱锥P-ABCD内接于一个半径为R的球，则正四棱锥P-ABCD 体积的最大值是()A．16R381B．32R381C．64R381D．R3解析：选C．如图，记O为正四棱锥P­ABCD外接球的球心，O1为底面ABCD 的中心，则P，O，O1三点共线，连接PO1，OA，O1A.设OO 1＝x ，则O 1A ＝R 2－x 2，AB ＝2·R 2－x 2，PO 1＝R ＋x ，所以正四棱锥P -ABCD 的体积V ＝13AB 2·PO 1＝13×2(R 2－x 2)(R ＋x )＝23(－x 3－Rx 2＋R 2x ＋R 3)，求导得V ′＝23(－3x 2－2Rx ＋R 2)＝－23(x ＋R )·(3x －R )，当x ＝R3时，体积V 有最大值64R 381，故选C ．2．设球O 内切于正三棱柱ABC -A 1B 1C 1，则球O 的体积与正三棱柱ABC -A 1B 1C 1的体积的比值为________．解析：设球O 的半径为R ，正三棱柱ABC -A 1B 1C 1的底面边长为a ，则R ＝33×a 2＝36a ，即a ＝23R .又正三棱柱ABC -A 1B 1C 1的高为2R ，所以球O 的体积与正三棱柱ABC -A 1B 1C 1的体积的比值为43πR 334a 2×2R ＝43πR 334×12R 2×2R ＝23π27.答案：23π27核心素养系列14 直观想象——确定球心位置的三种方法决定球的几何要素是球心的位置和球的半径，在球与其他几何体的结合问题中，通过位置关系的分析，找出球心所在的位置是解题的关键，不妨称这个方法为球心位置分析法．方法一 由球的定义确定球心若一个多面体的各顶点都在一个球的球面上，则称这个多面体是这个球的内接多面体，这个球是这个多面体的外接球．也就是说如果一个定点到一个简单多面体的所有顶点的距离都相等，那么这个定点就是该简单多面体外接球的球心．(1)长方体或正方体的外接球的球心是其体对角线的中点； (2)正三棱柱的外接球的球心是上、下底面中心连线的中点；(3)直三棱柱的外接球的球心是上、下底面三角形外心连线的中点；(4)正棱锥的外接球球心在其高上，具体位置可通过建立直角三角形运用勾股定理计算得到；(5)若棱锥的顶点可构成共斜边的直角三角形，则公共斜边的中点就是其外接球的球心．已知各顶点都在同一个球面上的正四棱柱的高为4，体积为16，则这个球的表面积是()A．16πB．20πC．24πD．32π【解析】已知各顶点都在同一个球面上的正四棱柱的高为4，体积为16，可求得底面边长为2，故球的直径为22＋22＋42＝26，则半径为6，故球的表面积为24π，故选C．【答案】 C方法二构造长方体或正方体确定球心(1)正四面体、三条侧棱两两垂直的正三棱锥、四个面都是直角三角形的三棱锥，可将三棱锥补形成长方体或正方体；(2)同一个顶点上的三条棱两两垂直的四面体、相对的棱相等的三棱锥，可将三棱锥补形成长方体或正方体；(3)若已知棱锥含有线面垂直关系，则可将棱锥补形成长方体或正方体；(4)若三棱锥的三个侧面两两垂直，则可将三棱锥补形成长方体或正方体．如图，边长为2的正方形ABCD中，点E，F分别是边AB，BC的中点，将△AED，△EBF，△FCD分别沿DE，EF，FD折起，使A，B，C三点重合于点A′，若四面体A′EFD的四个顶点在同一个球面上，则该球的半径为()A． 2 B．6 2C．112D．52【解析】 易知四面体A ′EFD 的三条侧棱A ′E ，A ′F ，A ′D 两两垂直，且A ′E ＝1，A ′F ＝1，A ′D ＝2，把四面体A ′EFD 补成从顶点A ′出发的三条棱长分别为1，1，2的一个长方体，则长方体的外接球即为四面体A ′EFD 的外接球，球的半径为r ＝1212＋12＋22＝62.故选B ．【答案】 B方法三 由性质确定球心利用球心O 与截面圆圆心O ′的连线垂直于截面圆及球心O 与弦中点的连线垂直于弦的性质，确定球心．正三棱锥A -BCD 内接于球O ，且底面边长为3，侧棱长为2，则球O 的表面积为________．【解析】 如图，M 为底面△BCD 的中心，易知AM ⊥MD ，DM ＝1，AM ＝ 3.在Rt △DOM 中，OD 2＝OM 2＋MD 2，即OD 2＝(3－OD )2＋1，解得OD ＝233，故球O 的表面积为4π×⎝ ⎛⎭⎪⎫2332＝163π.【答案】 163π[A 级 基础练]1．(2020·高考全国卷Ⅲ)如图为某几何体的三视图，则该几何体的表面积是( )A ．6＋42B ．4＋4 2C ．6＋2 3D ．4＋2 3解析：选C ．由三视图知该几何体为如图所示的三棱锥P -ABC ，其中P A ⊥平面ABC ，AB ⊥AC ，AB ＝AC ＝AP ＝2，故其表面积S ＝⎝ ⎛⎭⎪⎫12×2×2×3＋12×(22)2×sin 60°＝6＋2 3.2．(2021·贵阳市适应性考试)某几何体的三视图如图所示，已知正视图和侧视图是全等的直角三角形，俯视图是圆心角为90°的扇形，则该几何体的体积是( )A ．2πB ．π2C ．3π2D ．3π解析：选D ．依题意，题中的几何体是一个圆锥的14(其中该圆锥的底面半径为23，高为3)，如图所示，因此该几何体的体积为14×⎣⎢⎡⎦⎥⎤13×π×（23）2×3＝3π，选D ．3．(2020·高考全国卷Ⅰ)已知A，B，C为球O的球面上的三个点，⊙O1为△ABC的外接圆．若⊙O1的面积为4π，AB＝BC＝AC＝OO1，则球O的表面积为()A．64πB．48πC．36πD．32π解析：选A．如图所示，设球O的半径为R，⊙O1的半径为r，因为⊙O1的面积为4π，所以4π＝πr2，解得r＝2，又AB＝BC＝AC＝OO1，所以ABsin 60°＝2r，解得AB＝23，故OO1＝23，所以R2＝OO21＋r2＝(23)2＋22＝16，所以球O的表面积S＝4πR2＝64π.故选A．4．(2021·东北三校第一次联考)如图，四边形ABCD是边长为2的正方形，ED⊥平面ABCD，FC⊥平面ABCD，ED＝2FC＝2，则三棱锥A-BEF的体积为()A．13B．23C．1 D．4 3解析：选B．如图，分别取BC，ED，AD的中点G，P，Q，连接FG，FP，PQ，QG，因为ED⊥平面ABCD，FC⊥平面ABCD，ED＝2FC＝2，所以PD∥＝FC，所以四边形FCDP为平行四边形，所以PF∥DC.又Q，G分别为DA，CB的中点，所以QG ∥DC ，且QG ＝DC ，所以QG ∥PF ，且QG ＝PF ，所以四边形QGFP 为平行四边形，所以PQ ∥FG .又P 为DE 的中点，所以PQ ∥EA ，所以FG ∥EA ，因为EA ⊂平面EAB ，FG ⊄平面EAB ，所以FG ∥平面EAB .连接EG ，AG ，则V 三棱锥A -BEF ＝V 三棱锥F -ABE ＝V 三棱锥G -ABE ＝V 三棱锥E -ABG ＝13·ED ·S △ABG＝23，故选B ．5．(2021·福建省质量检测)某学生到工厂实践，欲将一个底面半径为2，高为3的实心圆锥体工件切割成一个圆柱体，并使圆柱体的一个底面落在圆锥体的底面内．若不考虑损耗，则得到的圆柱体的最大体积是( )A ．16π9 B ．8π9 C ．16π27D ．8π27解析：选A ．方法一：如图，OC ＝2，OA ＝3，由△AED ∽△AOC 可得EDOC ＝AEAO .设圆柱体的底面半径r ＝ED ＝2x (0<x <1)，可得AE ＝3x ，则圆柱体的高h ＝OE ＝3－3x ，圆柱体的体积V ＝π(2x )2(3－3x )＝12π(x 2－x 3)，令V (x )＝12π(x 2－x 3)，则V ′(x )＝12π(2x －3x 2)，令V ′(x )＝0，解得x ＝23或x ＝0(舍去)，可得V (x )在⎝ ⎛⎭⎪⎫0，23上单调递增，在⎝ ⎛⎭⎪⎫23，1上单调递减，故当x ＝23时，V (x )取得最大值，V (x )max ＝16π9，即圆柱体的最大体积是16π9.方法二：同方法一，则圆柱体的体积V ＝12πx 2(1－x )＝6π·x ·x (2－2x )≤6π·⎣⎢⎡⎦⎥⎤x ＋x ＋（2－2x ）33＝16π9，当且仅当x ＝2－2x ，即x ＝23时等号成立，故圆柱体的最大体积是16π9.6．已知圆柱的底面积为S ，侧面展开图是一个正方形，那么圆柱的侧面积是________．解析：由πr 2＝S 得圆柱的底面半径是Sπ，故侧面展开图的边长为2π·S π＝2πS ，所以圆柱的侧面积是4πS .答案：4πS7．(2020·高考浙江卷)已知圆锥的侧面积(单位：cm 2)为2π，且它的侧面展开图是一个半圆，则这个圆锥的底面半径(单位：cm)是________．解析：方法一：设该圆锥的母线长为l ，因为圆锥的侧面展开图是一个半圆，其面积为2π，所以12πl 2 ＝2π，解得l ＝2，所以该半圆的弧长为2π.设该圆锥的底面半径为R ，则2πR ＝2π，解得R ＝1.方法二：设该圆锥的底面半径为R ，则该圆锥侧面展开图中的圆弧的弧长为2πR .因为侧面展开图是一个半圆，设该半圆的半径为r ，则πr ＝ 2πR ，即r ＝2R ，所以侧面展开图的面积为12·2R ·2πR ＝2πR 2＝2π，解得R ＝1.答案：18．(2021·长沙市统一模拟考试)在四面体P ABC 中，△ABC 为等边三角形，且边长为6，P A ＝6，PB ＝8，PC ＝10，则四面体P ABC 的体积为________．解析：如图，延长CA 到D ，使得AD ＝6，连接DB ，PD .因为AD ＝AB ＝6，所以△ADB 为等腰三角形，又∠DAB ＝180°－∠CAB ＝120°，所以∠ABD ＝12(180°－120°)＝30°，所以∠ABD ＋∠CBA ＝90°，即∠DBC ＝90°，故CB ⊥DB .因为PB ＝8，PC ＝10，BC ＝6，所以PC 2＝PB 2＋BC 2，所以CB ⊥PB .因为DB ∩PB ＝B ，DB ⊂平面PBD ，PB ⊂平面PBD ，所以CB ⊥平面PBD ，所以V三棱锥C -PBD＝13×CB ×S △PBD .因为DA ＝AC ＝AP ＝6，所以△PDC 为直角三角形，所以PD ＝CD 2－PC 2＝144－100＝211.又DB ＝3AD ＝63，PB ＝8，所以DB 2＝PD 2＋PB 2，故BP ⊥DP ，即△PBD 为直角三角形，所以S △PBD ＝12×8×211＝811.因为A 为DC 的中点，所以V 四面体P ABC ＝12V 三棱锥P -CBD ＝12V 三棱锥C -PBD ＝12×13×6×811＝811.答案：8119．已知一个几何体的三视图如图所示．(1)求此几何体的表面积；(2)如果点P ，Q 在正视图中所示位置，P 为所在线段的中点，Q 为顶点，求在几何体表面上，从P 点到Q 点的最短路径的长．解：(1)由三视图知该几何体是由一个圆锥与一个圆柱组成的组合体，其表面积是圆锥的侧面积、圆柱的侧面积和圆柱的一个底面积之和．S 圆锥侧＝12(2πa )·(2a )＝2πa 2， S 圆柱侧＝(2πa )·(2a )＝4πa 2， S 圆柱底＝πa 2，所以S 表＝2πa 2＋4πa 2＋πa 2＝(2＋5)πa 2.(2)沿P点与Q点所在母线剪开圆柱侧面，如图．则PQ＝AP2＋AQ2＝a2＋（πa）2＝a1＋π2，所以从P点到Q点在侧面上的最短路径的长为a1＋π2.10.如图，四边形ABCD为菱形，G为AC与BD的交点，BE⊥平面ABCD.(1)证明：平面AEC⊥平面BED；(2)若∠ABC＝120°，AE⊥EC，三棱锥E-ACD的体积为63，求该三棱锥的侧面积．解：(1)证明：因为四边形ABCD为菱形，所以AC⊥BD.因为BE⊥平面ABCD，所以AC⊥BE.因为BD∩BE＝B，BD⊂平面BED，BE⊂平面BED，所以AC⊥平面BED.又AC⊂平面AEC，所以平面AEC⊥平面BED.(2)设AB＝x，在菱形ABCD中，由∠ABC＝120°，可得AG＝GC＝32x，GB＝GD＝x 2.因为AE⊥EC，所以在Rt△AEC中，可得EG＝32x.由BE⊥平面ABCD，知△EBG为直角三角形，可得BE＝22x.由已知得，三棱锥E-ACD的体积V三棱锥E-ACD＝13×12·AC·GD·BE＝624x3＝63，故x＝2.从而可得AE＝EC＝ED＝ 6.所以△EAC的面积为3，△EAD的面积与△ECD的面积均为 5.故三棱锥E-ACD的侧面积为3＋2 5.[B级综合练]11．(2021·安徽省部分重点学校联考)已知三棱锥D-ABC的体积为2，△ABC 是边长为2的等边三角形，且三棱锥D-ABC的外接球的球心O恰好是CD的中点，则球O的表面积为()A．52π3B．24πC．56π3D．20π3解析：选A．设球O的半径为R，球心O到平面ABC的距离为d，因为O是CD的中点，所以点D到平面ABC的距离为2d，则V D­ABC＝13S△ABC2d＝13×34×22×2d＝2，解得d＝ 3.过点O向平面ABC作垂线，垂足为O′，则O′为等边三角形ABC的外心，连接O′A，则O′A＝2×32×23＝233，R2＝d2＋O′A2＝3＋43＝133，所以球O的表面积S＝4πR2＝52π3.12．(2021·南充市第一次适应性考试)如图，在正三棱锥A-BCD中，AB＝BC，E为棱AD的中点．若△BCE的面积为2，则三棱锥A-BCD的体积为()A．23B．33C．233D．223解析：选D．因为AB＝BC，所以正三棱锥A-BCD为正四面体，因为E为AD 的中点，所以AD ⊥BE ，AD ⊥CE ，又CE ∩BE ＝E ，所以AD ⊥平面BCE .设AD ＝a ，则BE ＝CE ＝32a ，所以等腰三角形BCE 的面积S △BCE ＝12×BC × BE 2－⎝ ⎛⎭⎪⎫BC 22＝12×a ×⎝ ⎛⎭⎪⎫32a 2－⎝ ⎛⎭⎪⎫a 22＝12×22a 2＝2，所以a ＝2，所以V 三棱锥A -BCD ＝V 三棱锥A -BCE ＋V 三棱锥D -BCE ＝2V 三棱锥A -BCE ＝2×13S △BCE ×AE ＝2×13×2×a 2＝223.13．如图所示是一个几何体的三视图，根据图中所给的数据，这个几何体的表面积为________，体积为________．解析：如图所示是还原后的几何体的直观图，分别取BC ，AD 的中点E ，F ，连接SE ，EF ，SF ，由图中数据有AB ＝BC ＝CD ＝DA ＝SE ＝EF ＝2，BE ＝EC ＝1，因为△SBC 是等腰三角形，所以SB ＝SC ＝ 5. 因为△SBA 为直角三角形，所以SA ＝3. 又因为△SAD 是等腰三角形，所以SF ⊥AD . 所以SF ＝2 2.所以S 正方形ABCD ＝4，S △SBC ＝2，S △SAB ＝S △SCD ＝5，S △SAD ＝2 2. 所以S S ­ABCD ＝6＋2(2＋5)． 所以V S ­ABCD ＝13·S 正方形ABCD ·SE ＝83. 答案：6＋2(2＋5) 8314．(2020·河北九校第二次联考)如图，正方体ABCD -A 1B 1C 1D 1的棱长为a ，E ，F ，G 分别是DD 1，AB ，BC 的中点，过点E ，F ，G 的截面将正方体分割成两部分，则较大几何体的体积为________．解析：如图所示，延长GF ，DA 交于点M ，延长FG ，DC 交于点N ，连接EM ，EN 分别与A 1A ，C 1C 交于点P ，Q ，连接PF ，QG ，则五边形EPFGQ 即为过点E ，F ，G 的平面与正方体的截面图形．易得P A ＝QC ＝a6，连接EA ，EC ，截面下面部分可分割成三部分，分别是三棱锥E -P AF 、三棱锥E -CGQ 、五棱锥E -AFGCD ，则截面下面部分的体积V 1＝V E ­P AF ＋V E ­CGQ ＋V E ­AFGCD ＝13×12×a 6×a2×a ＋13×12×a 6×a 2×a ＋13(a 2－12×a 2×a 2)×a 2＝25144a 3，则较大几何体的体积V ＝a 3－25144a 3＝119144a 3.答案：119144a 3[C级提升练]15．设A，B，C，D是同一个半径为4的球的球面上的四点，△ABC为等边三角形且其面积为93，则三棱锥D-ABC体积的最大值为() A．12 3 B．18 3C．24 3 D．54 3解析：选B．如图，E是AC的中点，M是△ABC的重心，O为球心，连接BE，OM，OD，BO.因为S△ABC＝34AB2＝93，所以AB＝6，BM＝23BE＝23AB2－AE2＝2 3.易知OM⊥平面ABC，所以在Rt△OBM中，OM＝OB2－BM2＝2，所以当D，O，M三点共线且DM＝OD＋OM时，三棱锥D-ABC的体积取得最大值，且最大值V max＝13S△ABC×(4＋OM)＝13×93×6＝18 3.故选B．16．如图，正方体ABCD-A1B1C1D1的棱长为3，线段B1D1上有两个动点E，F且EF＝1，则当E，F移动时，下列结论正确的有________．(填序号)①AE∥平面C1BD；②四面体ACEF的体积为定值；③三棱锥A-BEF的体积为定值；④四面体ACDF 的体积为定值．解析：对于①，如图1，AB 1∥DC 1，易证AB 1∥平面C 1BD ，同理AD 1∥平面C 1BD ，且AB 1∩AD 1＝A ，所以平面AB 1D 1∥平面C 1BD ，又AE ⊂平面AB 1D 1，所以AE ∥平面C 1BD ，①正确；对于②，如图2，S △AEF ＝12EF ·h 1＝12×1×（32）2－⎝⎛⎭⎪⎫3222＝364，点C 到平面AEF 的距离为点C 到平面AB 1D 1的距离d 为定值，所以V A ­CEF ＝V C ­AEF ＝13×364×d ＝64d 为定值，所以②正确；对于③，如图3，S △BEF ＝12×1×3＝32，点A 到平面BEF 的距离为A 到平面BB 1D 1D 的距离d 为定值，所以V A ­BEF ＝13×32×d ＝12d 为定值，③正确；对于④，如图4，四面体ACDF 的体积为V A ­CDF ＝V F ­ACD ＝13×12×3×3×3＝92为定值，④正确．答案：①②③④。

专题1空间立体几何的三视图、表面积和体积【考点点击】1．以选择、填空题形式考查空间位置关系的判断，及文字语言、图形语言、符号语言的转换，难度适中；2．以熟悉的几何体为背景，考查多面体或旋转体的侧面积、表面积和体积计算，间接考查空间位置关系的判断及转化思想等，常以三视图形式给出几何体，辅以考查识图、用图能力及空间想象能力，难度中等．3.几何体的三视图与表（侧）面积、体积计算结合；【重点知识】一、空间几何体1．柱体、锥体、台体、球的结构特征名称几何特征棱柱①有两个面互相平行(底面可以是任意多边形)；②其余各面都是平行四边形，并且每相邻两个四边形的公共边互相平行棱锥①有一个面是多边形(底面)；②其余各面是有公共顶点的三角形．棱台①底面互相平行；②所有侧棱延长后交于一点(即原棱锥的顶点)圆柱①有两个互相平行的圆面(底面)；②有一个侧面是曲面(母线绕轴旋转一周形成的)，且母线与底面垂直圆台①底面互相平行；②有一个侧面是曲面，可以看成母线绕轴旋转一周形成的球①有一个曲面是球面；②有一个球心和一条半径长R，球是一个几何体(包括内部)，可以看成半圆以它的直径所在直线为旋转轴旋转一周形成的2.柱体、锥体、台体、球的表面积与体积名称体积表面积棱柱V棱柱＝Sh(S为底面积，h为高)S棱柱＝2S底面＋S侧面棱锥V棱锥＝13Sh(S为底面积，h为高)S棱锥＝S底面＋S侧面棱台V棱台＝13h(S＋SS′＋S′)S棱台＝S上底＋S下底＋S侧面圆柱V圆柱＝πr2h(r为底面半径，h为高)S圆柱＝2πrl＋2πr2(r为底面半径，l为母线长)圆锥V圆锥＝13πr2h(r为底面半径，h为高)S圆锥＝πrl＋πr2(r为底面半径，l为母线长)圆台V圆台＝13πh(r2＋rr′＋r′2)S圆台＝π(r＋r′)l＋πr2＋πr′2球V球＝43πR3(R为球的半径)S球＝4πR2(R为球的半径)3.空间几何体的三视图和直观图(1)空间几何体的三视图三视图的正视图、侧视图、俯视图分别是从物体的正前方、正左方、正上方看到的物体轮廓线的正投影围成的平面图形，三视图的画法规则为“长对正、高平齐、宽相等”．(2)空间几何体的直观图空间几何体直观图的画法常采用斜二测画法．用斜二测画法画平面图形的直观图规则为“轴夹角45°(或135°)，平行长不变，垂直长减半”．4．几何体沿表面某两点的最短距离问题一般用展开图解决；不规则几何体求体积一般用割补法和等积法求解；三视图问题要特别留意各种视图与观察者的相对位置关系.【考点分析】考点一空间几何体的结构【例1】已知正三棱锥P­ABC ，点P ，A ，B ，C 都在半径为3的球面上，若PA ，PB ，PC 两两相互垂直，则球心到截面ABC 的距离为________．【答案】33【解析】正三棱锥P­ABC 可看作由正方体PADC­BEFG 截得，如图所示，PF 为三棱锥P­ABC 的外接球的直径，且PF ⊥平面ABC.设正方体棱长为a ，则22,2,1232=====BC AC AB a a ，3223222221=⨯⨯⨯=∆ABC S ，由,PAC B ABC P V V --=得222213131⨯⨯⨯⨯=⋅∆ABC S h ，所以332=h 因此球心到平面ABC 得距离为33考点二三视图、直观图【例2】下图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为（）（A ）20π（B ）24π（C ）28π（D ）32π【答案】C【解析】由题意可知，圆柱的侧面积为12π2416πS =⋅⋅=，圆锥的侧面积为2π248πS =⋅⋅=，圆柱的底面面积为23π24πS =⋅=，故该几何体的表面积为12328πS S S S =++=，故选C.【例3】某三棱锥的三视图如图所示，则该三棱锥的表面积是()A ．2＋5B ．4＋5C ．2＋25D ．5【答案】C【解析】该三棱锥的直观图如图所示：过D 作DE ⊥BC ，交BC 于E ，连接AE ，则BC ＝2，EC ＝1，AD ＝1，ED ＝2，ABCABD ACD BCD S S S S S ∆∆∆∆+++=表5225221152115212221+=⨯⨯+⨯⨯+⨯⨯+⨯⨯=考点三几何体的表面积【例4】长方体的长、宽、高分别为3,2,1，其顶点都在球O 的球面上，则球O 的表面积为【答案】14π.【解析】球的直径是长方体的体对角线，所以222232114,4π14π.R S R =++===【例5】如图,某几何体的三视图是三个半径相等的圆及每个圆中两条相互垂直的半径.若该几何体的体积是328π,则它的表面积是（）（A ）17π（B ）18π（C ）20π（D ）28π【答案】A【解析】该几何体直观图如图所示：是一个球被切掉左上角的81,设球的半径为R ,则32834873ππ=⨯=R V ,解得R 2=,所以它的表面积是87的球面面积和三个扇形面积之和πππ172413248722=⨯⨯+⨯⨯=S 故选A ．考点四几何体的体积【例6．】已知圆柱的高为1，它的两个底面的圆周在直径为2的同一个球的球面上，则该圆柱的体积为（）A ．πB ．3π4C ．π2D ．π4【答案】B【解析】绘制圆柱的轴截面如图所示，由题意可得：11,2AC AB ==，结合勾股定理，底面半径2213122r ⎛⎫=-= ⎪⎝⎭，由圆柱的体积公式，可得圆柱的体积是2233ππ1π24V r h ⎛==⨯⨯= ⎝⎭，故选B.考点五与球的组合体问题纵观近几年高考对于组合体的考查，重点放在与球相关的外接与内切问题上.要求学生有较强的空间想象能力和准确的计算能力，才能顺利解答.从实际教学来看，这部分知识是学生掌握最为模糊，看到就头疼的题目.分析原因，除了这类题目的入手确实不易之外，主要是学生没有形成解题的模式和套路，以至于遇到类似的题目便产生畏惧心理.本文就高中阶段出现这类问题加以类型的总结和方法的探讨.【例7】棱长为1的正方体1111ABCD A B C D -的8个顶点都在球O 的表面上，E F ，分别是棱1AA ，1DD 的中点，则直线EF 被球O 截得的线段长为（）A ．22B ．1C ．212+D ．2解：由题意可知，球为正方体的外接球.平面11AA DD 截面所得圆面的半径12,22AD R ==11EF AA DD ⊂ 面，∴直线EF 被球O 截得的线段为球的截面圆的直径22R =.【例8】正四棱柱1111ABCD A B C D -的各顶点都在半径为R 的球面上，则正四棱柱的侧面积有最值，为.【例9】在正三棱锥S ABC -中，M N 、分别是棱SC BC 、的中点，且AM MN ⊥,若侧棱23SA =,则正三棱锥S ABC -外接球的表面积是.解：如图，正三棱锥对棱相互垂直，即,AC SB ⊥又,,,.SB MN MN AC MN AM MN SAC ∴⊥⊥∴⊥∥又平面于是,,,SB SAC SB SA SB SC ⊥∴⊥⊥平面从而.SA SC ⊥此时正三棱锥S ABC -的三条侧棱互相垂直并且相等，故将正三棱锥补形为正方体.球的半径23,3,436.2R SA R S R ππ=∴=∴==【例10】一个几何体的三视图如图所示，其中主视图和左视图是腰长为1的两个全等的等腰直角三角形，则该几何体的外接球的表面积为()A ．12πB ．C ．3πD ．【答案】C【解析】把原来的几何体补成以DA DC DP 、、为长、宽、高的长方体，原几何体四棱锥与长方体是同一个外接球，2=R l ，=2R ，234434S R πππ==⨯=球.【例11】在三棱锥P －ABC 中，PA ＝,侧棱PA 与底面ABC 所成的角为60°，则该三棱锥外接球的体积为（）A ．πB.3π C.4πD.43π解：如图所示，过P 点作底面ABC 的垂线，垂足为O ，设H 为外接球的球心，连接,,AH AO 因60,PAO PA ∠== 故2AO =,32PO =又△AHO 为直角三角形，222,,AH PH r AH AO OH ==∴=+22233344(),1,1.2233r r r V ππ∴=+-∴=∴=⨯=【例12】矩形ABCD 中，4,3,AB BC ==沿AC 将矩形ABCD 折成一个直二面角B ACD --,则四面体ABCD 的外接球的体积是()A.π12125 B.π9125C.π6125D.π3125解：由题意分析可知，四面体ABCD 的外接球的球心落在AC 的中点，此时满足,OA OD OB OC ===522AC R ∴==,343V R π=1256π=.【总结归纳】1个特征——三视图的长度特征“长对正，宽相等，高平齐”，即正视图和侧视图一样高，正视图和俯视图一样长，侧视图和俯视图一样宽。

课时达标 第39讲[解密考纲]考查空间几何体的结构特征与三视图、体积与表面积，以选择题或填空题的形式出现．一、选择题1．将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的侧视图为( D )解析 如图所示，点D 1的投影为C 1，点D 的投影为C ，点A 的投影为B ，故选D ．2．某几何体的正视图和侧视图均如图所示，则该几何体的俯视图不可能是( D )解析 由几何体的正视图和侧视图，结合四个选项中的俯视图知，若为D 项，则正视图应为，故D 项不可能，故选D 项．3．某三棱锥的三视图如图所示，则该三棱锥的表面积是( B )A ．2＋5B ．2＋2 5C ．43D ．23解析 三棱锥的高为1，底面为等腰三角形，如图，因此表面积是12×2×2＋2×12×5×1＋12×5×2＝2＋25，故选B ．4．(2017·浙江卷)某几何体的三视图如图所示(单位：cm)，则该几何体的体积(单位：cm 3)是( A )A ．π2＋1B ．π2＋3C ．3π2＋1D ．3π2＋3解析 由几何体的三视图可得，该几何体是由半个圆锥和一个三棱锥组成的，故该几何体的体积V ＝13×12×π×3＋13×12×2×1×3＝π2＋1，故选A ．5．如图，网格纸上小正方形的边长为1，粗实线画出的是某多面体的三视图，则该多面体的各条棱中，最长的棱的长度为( B )A ．62B ．6C ．42D ．4解析 由三视图知，该几何体为三棱锥D 1－CEC 1(如图所示)，∵平面CEC 1⊥平面D 1C 1C ，△D 1C 1C 为等腰直角三角形，△CEC 1为等腰三角形，且D 1C 1⊥CC 1，所以CE ＝C 1E ＝42＋22＝25，CD 1＝42＋42＝42， D 1E ＝42＋()252＝6，则该三棱锥最长的棱为6.6．在如图所示的空间直角坐标系O xyz 中，一个四面体的顶点坐标分别是(0,0,2)，(2,2,0)，(1,2,1)，(2,2,2)．给出编号为①②③④的四个图，则该四面体的正视图和俯视图分别为( D )A ．①和③B ．③和①C ．④和③D ．④和②解析 由三视图可知，正视图与俯视图分别为④②. 二、填空题7．(2017·江苏卷)如图，在圆柱O 1O 2内有一个球O ，该球与圆柱的上、下底面及母线均相切．记圆柱O 1O 2的体积为V 1，球O 的体积为V 2，则V 1V 2的值是__32__.解析 设球O 的半径为r ，则圆柱的底面半径为r 、高为2r ，所以V 1V 2＝πr 2·2r 43πr 3＝32.8．等腰梯形ABCD ，上底CD ＝1，腰AD ＝CB ＝2，下底 AB ＝ 3，以下底所在直线为x 轴，则由斜二测画法画出的直观图A ′B ′C ′D ′的面积为2解析 如图所示．因为OE ＝(2)2－1＝1，所以O ′E ′＝12，E ′F ′＝24，则直观图A ′B ′C ′D ′的面积为S ′＝12×(1＋3)×24＝22.9．某四棱锥的三视图如图所示，则最长的一条侧棱的长度是解析由三视图知，该几何体为一个四棱锥P－ABCD，其中P A⊥底面ABCD，底面ABCD 是直角梯形，AD∥BC，AB＝2AD＝4，AD⊥AB，P A＝2，∴该四棱锥的最长的棱为PC＝22＋32＋42＝29.三、解答题10．如图，在四棱锥P－ABCD中，底面ABCD为正方形，PC与底面ABCD垂直，该四棱锥的正视图和侧视图如图所示，它们是腰长为6 cm的全等的等腰直角三角形．(1)根据图所给的正视图、侧视图，画出相应的俯视图，并求出该俯视图的面积；(2)求P A．解析(1)该四棱锥的俯视图是边长为6 cm的正方形(内含对角线)，如图，其面积为36cm2.(2)由侧视图可求得PD＝PC2＋CD2＝62＋62＝6 2.由正视图可知AD＝6，且AD⊥PD，所以在Rt△APD中，P A＝PD2＋AD2＝(62)2＋62＝6 3 (cm)．11．现需要设计一个仓库，它由上下两部分组成，上部的形状是正四棱锥P－A1B1C1D1，下部的形状是正四棱柱ABCD－A1B1C1D1(如图所示)，并要求正四棱柱的高O1O是正四棱锥的高PO1的4倍．(1)若AB＝6 m，PO1＝2 m，则仓库的容积是多少？(2)若正四棱锥的侧棱长为6 m，则当PO1为多少时，仓库的容积最大？解析 (1)由PO 1＝2知O 1O ＝4PO 1＝8.因为A 1B 1＝AB ＝6，所以正四棱锥P －A 1B 1C 1D 1的体积V 锥＝13A 1B 21·PO 1＝13×62×2＝24(m 3)；正四棱柱ABCD －A 1B 1C 1D 1的体积 V 柱＝AB 2·O 1O ＝62×8＝288(m 3)． 所以仓库的容积V ＝V 锥＋V 柱＝312(m 3)． (2)设A 1B 1＝a (m)，PO 1＝h (m)， 则0＜h ＜6，O 1O ＝4h .连接O 1B 1.因为在Rt △PO 1B 1中，O 1B 21＋PO 21＝PB 21，所以⎝⎛⎭⎫2a 22＋h 2＝36，即a 2＝2(36－h 2)． 于是仓库的容积V ＝V 柱＋V 锥＝a 2·4h ＋13a 2·h ＝133a 2h ＝263(36h －h 3)，0＜h ＜6，从而V ′＝263(36－3h 2)＝26(12－h 2)．当0＜h ＜23时，V ′＞0，V 是单调增函数； 当23＜h ＜6时，V ′＜0，V 是单调减函数． 故当h ＝23时取得极大值，也是最大值． 因此，当PO 1＝2 3 m 时，仓库的容积最大．12．如图，在棱长为6的正方体ABCD －A 1B 1C 1D 1中，E ，F 分别在C 1D 1与C 1B 1上，且C 1E ＝4，C 1F ＝3，连接EF ，FB ，BD ，DE ，DF ，求几何体EFC 1DBC 的体积．解析 如图，连接DC 1，那么几何体EFC 1DBC 被分割成三棱锥D －EFC 1及四棱锥D －CBFC 1，那么几何体EFC 1DBC 的体积为V ＝13×12×3×4×6＋13×12×(3＋6)×6×6＝12＋54＝66.故所求几何体EFC1DBC的体积为66.。
