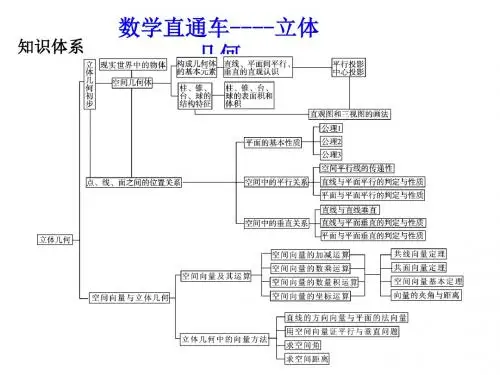

第八章 立 体 几 何1.立体几何初步 (1)空间几何体①认识柱、锥、台、球及其简单组合体的结构特征，并能运用这些特征描述现实生活中简单物体的结构.②能画出简单空间图形(长方体、球、圆柱、圆锥、棱柱等的简易组合)的三视图，能识别上述三视图所表示的立体模型，会用斜二侧法画出它们的直观图.③会用平行投影方法画出简单空间图形的三视图与直观图，了解空间图形的不同表示形式.④了解球、棱柱、棱锥、台的表面积和体积的计算公式.(2)点、直线、平面之间的位置关系①理解空间直线、平面位置关系的定义，并了解如下可以作为推理依据的公理和定理：·公理1：如果一条直线上的两点在同一个平面内，那么这条直线在此平面内.·公理2：过不在一条直线上的三点，有且只有一个平面.·公理3：如果两个不重合的平面有一个公共点，那么它们有且只有一条过该点的公共直线.·公理4：平行于同一条直线的两条直线平行. ·定理：空间中如果两个角的两条边分别对应平行，那么这两个角相等或互补.②以立体几何的上述定义、公理和定理为出发点，认识和理解空间中线面平行、垂直的有关性质与判定定理.理解以下判定定理： ·平面外一条直线与此平面内的一条直线平行，则该直线与此平面平行.·一个平面内的两条相交直线与另一个平面平行，则这两个平面平行.·一条直线与一个平面内的两条相交直线垂直，则该直线与此平面垂直.·一个平面过另一个平面的垂线，则两个平面垂直.理解以下性质定理，并能够证明：·如果一条直线与一个平面平行，那么过该直线的任一个平面与此平面的交线和该直线平行.·两个平面平行，则任意一个平面与这两个平面相交所得的交线相互平行.·垂直于同一个平面的两条直线平行.·两个平面垂直，则一个平面内垂直于交线的直线与另一个平面垂直.③能运用公理、定理和已获得的结论证明一些空间位置关系的简单命题.2.空间直角坐标系(1)了解空间直角坐标系，会用空间直角坐标表示点的位置.(2)会简单应用空间两点间的距离公式. 3.空间向量与立体几何 (1)了解空间向量的概念，了解空间向量的基本定理及其意义，掌握空间向量的正交分解及其坐标表示.(2)掌握空间向量的线性运算及其坐标表示. (3)掌握空间向量的数量积及其坐标表示，能用向量的数量积判断向量的共线和垂直.(4)理解直线的方向向量及平面的法向量. (5)能用向量语言表述线线、线面、面面的平行和垂直关系.(6)能用向量方法证明立体几何中有关线面位置关系的一些简单定理(包括三垂线定理).(7)能用向量方法解决直线与直线、直线与平面、平面与平面的夹角的计算问题，了解向量方法在研究立体几何问题中的应用.§8.1 空间几何体的结构、三视图和直观图1.棱柱、棱锥、棱台的概念 (1)棱柱：有两个面互相______，其余各面都是________，并且每相邻两个四边形的公共边都互相______，由这些面所围成的多面体叫做棱柱.※注：棱柱又分为斜棱柱和直棱柱.侧棱与底面不垂直的棱柱叫做斜棱柱；侧棱与底面垂直的棱柱叫做直棱柱；底面是正多边形的直棱柱叫做正棱柱.(2)棱锥：有一个面是________，其余各面都是A.棱柱的底面一定是平行四边形( 得到图解：还原正方体知该几何体侧视图为正方形，为实线，B 1C 的正投影为A 1D ，且B 1C 被遮挡为虚故选B.(2014·福建)将边长为1的正方形以其一边所在直线为旋转轴旋转一周，所得几何体的侧面________.解：所得几何体为圆柱，底面半径为1，高为1，其侧面积S ＝2πrh ＝2π×1×1＝2π.故填2π.已知正三角形ABC 的边长为a ，那么△ABC 的平面直观图△A ′B ′C ′的面积为________.解：如图所示是实际图形和直观图.由图可知，A ′B ′＝AB ＝a ，O ′C ′＝12OC ＝34在图中作C ′D ′⊥A ′B ′，垂足为D ′，则C ′D ′O ′C ′＝68a.各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是三棱柱 C.四棱锥解：该几何体的三视图由一个三角形，两个矩形组成，经分析可知该几何体为三棱柱，故选解决此类问题的关键是根据几何体的三视图判断几何体的结构特征.常见的有以下几类：为三个三角形，对应的几何体为三棱锥；②三视图为两个三角形，一个四边形，对应的几何体为四棱锥；③三视图为两个三角形，一个圆，对应的几何体为圆锥；④三视图为一个三角形，两个四边形，对应的几何体为三棱柱；⑤三视图为三个四边形，对应的几何体为四棱柱；⑥三视图为两个四边形，一个圆，对应的几何体为圆柱.某几何体的正视图和侧视图均如图所示，则该几何体的俯视图不可能是解：D 选项的正视图应为如图所示的图形.故选积为20cm ________cm 解：由三视图可知，该几何体为三棱锥，此三棱锥的底面为直角三直角边长分别为5cm ，6cm ，三棱锥的高为则三棱锥的体积为V ＝13×12×5×6×h ＝20，解得4.对于空间几何体的考查，从内容上看，锥的定义和相关性质是基础，以它们为载体考查三视图、体积和棱长是重点.本题给出了几何体的三视图，要掌握三视图的画法“长对正、高平齐，宽相等”，不难将其还原得到三棱锥.(2014·北京)某三棱锥的三视图如图所示，则该三棱锥最长棱的棱长为__________.解：该三棱锥的直观图如图所示，易知PB ⊥平面ABC ，则有PA ＝22＋2，故最长棱为P A.类型三 空间多面体的直观图 如图是一个几何体的三视图，用斜二测画法画出它的直观图解：由三视图知该几何体是一个简单组合体，它的下部是一个正四棱台，上部是一个正四棱锥画法：(1)画轴.如图1，画x 轴、y 使∠xOy ＝45°，∠xOz ＝90°.图1画底面.利用斜二测画法画出底面′使OO ′等于三视图中相应高度，过的平行线′，Oy 的平行线O ′y ′，利用′画出底面A ′B ′C ′D ′.图2画正四棱锥顶点.在Oz 上截取点等于三视图中相应的高度.连接PA ′，PB ′，PC ′，PD ′D ，整理得到三视图表示的几何体2所示.点拨：根据三视图可以确定一个几何体的长、宽、高，再按照斜二测画法，建立x 轴、y 轴、z 轴，使∠xOy ＝45°，∠xOz ＝90°，确定几何体在x 轴、y 轴、z 轴方向上的长度，最后连线画出直观图.已知一个四棱锥的高为3，其底面用斜二测画法所画出的水平放置的直观图是一个边长为1的正方形，则此四棱锥的体积为( )A. 2B.6 2C.13D.2 2解：因为四棱锥的底面直观图是一个边长为1的正方形，该正方形的对角线长为2，根据斜二测画法的规则，原图底面的底边长为1，高为直观图中正方形的对角线长的两倍，即22，则原图底面积为S ＝22.因此该四棱锥的体积为V ＝13Sh ＝13×22×3＝22.故选D.类型四 空间旋转体的直观图用一个平行于圆锥底面的平面截这个圆锥，截得圆台上、下底面的面积之比为1∶16，截去的圆锥的母线长是3cm ，求圆台的母线长.解：设圆台的母线长为l ，截得圆台的上、下底面半径分别为r ，4r.根据相似三角形的性质得， 33＋l ＝r4r，解得 l ＝9. 所以，圆台的母线长为9cm .点拨：用平行于底面的平面去截柱、锥、台等几何体，注意抓住截面的性质(与底面全等或相似)，同时结合旋转体中的轴截面(经过旋转轴的截面)的几何性质，利用相似三角形中的相似比，设相关几何变量列方程求解.(2014·湖南)一块石材表示的几何体的三视图如图所示，将该石材切削、打磨，加工成球，则能得到的最大球的半径等于( )A.1B.2C.3D.4解：该几何体为一直三棱柱，底面是边长为6，8，10的直角三角形，侧棱为12，其最大球的半径为底面直角三角形内切圆的半径r ，由等面积法可得12×(6＋8＋10)·r ＝12×6×8，得r ＝2.故选B.1.在研究圆柱、圆锥、圆台的相关问题时，主要方法就是研究它们的轴截面，这是因为在轴截面中容易找到这些几何体的有关元素之间的位置关系以及数量关系.2.正多面体(1)正四面体就是棱长都相等的三棱锥，正六面体就是正方体，连接正方体六个面的中心，可得到一个正八面体，正八面体可以看作是由两个棱长都相等的正四棱锥拼接而成.(2)如图，在棱长为a 的正方体ABCD A 1B 1C 1D 1中，连接A 1B ，BC 1，A 1C 1，DC 1，DA 1，DB ，可以得到一个棱长为2a的正四面体A 1BDC 1，其体积为正方体体积的13.(3)正方体与球有以下三种特殊情形：一是球内切于正方体；二是球与正方体的十二条棱相切；三是球外接于正方体.它们的相应轴截面如图所示(正方体的棱长为a ，球的半径为R).3.长方体的外接球(1)长、宽、高分别为a ，b ，c 的长方体的体对角线长等于外接球的直径，即a 2＋b 2＋c 2＝2R .(2)棱长为a 的正方体的体对角线长等于外接球的直径，即3a ＝2R .4.棱长为a 的正四面体(1)斜高为32a ；(2)高为63a ；(3)对棱中点连线长为22a ； (4)外接球的半径为64a ，内切球的半径为612a ；(5)正四面体的表面积为3a 2，体积为212a 3.5.三视图的正(主)视图、侧(左)视图、俯视图分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线，主视图反映了物体的长度和高度；俯视图反映了物体的长度和宽度；左视图反映了物体的宽度和高度.由此得到：主俯长对正，主左高平齐，俯左宽相等.6.一个平面图形在斜二测画法下的直观图与原图形相比发生了变化，注意原图与直观图中的“三变、三不变”.三变：坐标轴的夹角改变，与y 轴平行线段的长度改变(减半)，图形改变.三不变：平行性不变，与x 轴平行的线段长度不变，相对位置不变.1.由平面六边形沿某一方向平移形成的空间几何体是( )A.六棱锥B.六棱台C.六棱柱D.非棱柱、棱锥、棱台的一个几何体解：平面六边形沿某一方向平移形成的空间几何体符合棱柱的定义，故选C.2.下列说法中，正确的是( ) A.棱柱的侧面可以是三角形B.若棱柱有两个侧面是矩形，则该棱柱的其它侧面也是矩形C.正方体的所有棱长都相等D.棱柱的所有棱长都相等 解：棱柱的侧面都是平行四边形，选项A 错误；其它侧面可能是平行四边形，选项B 错误；棱柱的侧棱与底面边长并不一定相等，选项D 错误；易知选项C 正确.故选C.3.将一个等腰梯形绕着它的较长的底边所在直线旋转一周，所得的几何体包括( )A.一个圆台、两个圆锥B.两个圆台、一个圆柱C.两个圆台、一个圆锥D.一个圆柱、两个圆锥解：把等腰梯形分割成两个直角三角形和一个矩形，由旋转体的定义可知所得几何体包括一个圆柱、两个圆锥.故选D.4.(2014·江西)一几何体的直观图如图，下列给出的四个俯视图中正确的是( )解：由直观图可知，该几何体由一个长方体和一个截角三棱柱组成，从上往下看，外层轮廓线是一矩形，矩形内部有一条线段连接两个三角形.故选B.5.(2013·四川)一个几何体的三视图如图所示，则该几何体的直观图可以是( )A.棱柱B.棱台C.圆柱D.圆台解：由俯视图可知该几何体的上、下两底面为半径不等的圆，又∵正视图和侧视图相同，∴可判断其为旋转体.故选D.6.(2014·课标Ⅰ)如图，网格纸上小正方形的边长为1，粗实线画出的是某多面体的三视图，则该多面体的各条棱中，最长的棱的长度为( )A.6 2B.4 2C.6D.4解法一：如图甲，设辅助正方体棱长为4，三视图对应的多面体为三棱锥D ABC ，最长的棱为AD ＝6.解法二：将三视图还原为三棱锥D ABC ，如图若一个底面是正三角形的三棱柱的正视图如图所示，则其表面积等于________.解：由正视图知，三棱柱是底面边长为的正三棱柱，所以底面积为2×3×2×1＝6，所以其表面积为3.已知某一多面体内接于球构成一个简单组合体，该组合体的正视图、侧视图、俯视图均如图所示，且图中的四边形是边长为2的正方形，则该球____________.解：由三视图可知该组合体为球内接棱长为∴正方体的体对角线为球的直径，，r＝3.故填是截去一个角的长方体，试按图示的中几何体三视图如图b.如图1是某几何体的三视图，试说明该几何体的结构特征，并用斜二测画法画出它的直观图1中几何体是由上部为正六棱柱，下部为倒立的正六棱锥堆砌而成的组合体.斜二测画法：(1)画轴.如图2，画x轴，xOy＝45°，∠xOz＝∠yOz＝90°画底面，利用斜二测画法画出底面ABCDEF 轴上截取O′，使OO′等于正六棱柱的高，过的平行线O′x′，Oy的平行线O′x′与O′y′画出底面A′.画正六棱锥顶点.在Oz上截取点P，使等于正六棱锥的高.成图.连接PA′，PB′，PC′，PD′，′，BB′，CC′，DD′，EE′，FF理得到三视图表示的几何体的直观图如图3注意：图形中平行于x轴的线段，在直观图中保持原长度不变；平行于y轴的线段，长度为原来..某长方体的一条对角线长为7，在该长方体的正视图中，这条对角线的投影长为6，在该长方体的侧视图与俯视图中，这条对角线的投影长分和b，求ab的最大值.解：如图，则有1＝7，DC1＝6，1＝a，AC＝b，AB＝x，AD＝y，AA1＝z，有图如图所示，其中与题中容器对应的水的高度解：由三视图知其直观图为两个圆台的组合体，水是匀速注入的，所以水面高度随时间变化的变化率先逐渐减小后逐渐增大，又因为容器的对称性，所以函数图象关于一点中心对称.故选C.§8.2 空间几何体的表面积与体积1.柱体、锥体、台体的表面积(1)直棱柱、正棱锥、正棱台的侧面积S 直棱柱侧＝__________，S 正棱锥侧＝__________， S 正棱台侧＝__________(其中C ，C ′为底面周长，h 为高，h ′为斜高).(2)圆柱、圆锥、圆台的侧面积S 圆柱侧＝________，S 圆锥侧＝________，S 圆台侧＝________(其中r ，r ′为底面半径，l 为母线长). (3)柱或台的表面积等于________与__________的和，锥体的表面积等于________与__________的和. 2.柱体、锥体、台体的体积 (1)棱柱、棱锥、棱台的体积 V 棱柱＝__________，V 棱锥＝__________，V 棱台＝__________ (其中S ，S ′为底面积，h 为高). (2)圆柱、圆锥、圆台的体积V 圆柱＝__________，V 圆锥＝__________，V 圆台＝__________(其中r ，r ′为底面圆的半径，h 为高). 3.球的表面积与体积(1)半径为R 的球的表面积S 球＝________. (2)半径为R 的球的体积V 球＝________,________).自查自纠：1.(1)Ch 12Ch ′ 12()C ＋C ′h ′(2)2πrl πrl π(r ＋r ′)l (3)侧面积 两个底面积 侧面积 一个底面积2.(1)Sh 13Sh 13h ()S ＋SS ′＋S ′(2)πr 2h 13πr 2h 13πh ()r 2＋rr ′＋r ′23.(1)4πR 2 (2)43πR 3圆柱的侧面展开图是边长为6π和4π的矩形，则圆柱的表面积为( ) A.6π(4π＋3)B.8π(3π＋1)C.6π(4π＋3)或8π(3π＋1)D.6π(4π＋1)或8π(3π＋2) 解：分两种情况：①以边长为6π的边为高时，4π为圆柱底面周长，则2πr ＝4π，r ＝2，∴S 底＝πr 2＝4π，S 侧＝6π×4π＝24π2，S 表＝2S 底＋S 侧＝8π＋24π2＝8π(3π＋1)；②以边长为4π的边为高时，6π为圆柱底面周长，则2πr ＝6π，r ＝3.∴S 底＝πr 2＝9π，S 表＝2S 底＋S 侧＝18π＋24π2＝6π(4π＋3).故选C. 正三棱锥的底面边长为2，侧面均为直角三角形，则此三棱锥的体积为( ) A.23 2 B. 2 C.23 D.43 2解：∵正三棱锥的侧面均为直角三角形，故侧面为等腰直角三角形，且直角顶点为棱锥的顶点，∴侧棱长为2，V ＝13×12×(2)2×2＝23.故选C.(2014·安徽)一个多面体的三视图如图所示，则该多面体的体积是( )A.233B.476C.6D.7 解：如图示，由三视图可知该几何体是棱长为2的正方体截去两个小三棱锥后余下的部分，其体积V ＝8－2×13×12×1×1×1＝233.故选A. 长方体ABCD A 1B 1C 1D 1的8个顶点在同一个球面上，且AB ＝2，AD ＝3，AA 1＝1，则球面面积为________.单位：解：由三视图可知，该几何体为圆柱与圆锥的其体积V ＝π×12×4＋13π×22×.类型一 空间几何体的面积问题 如图，在△ABC 中，∠ABC ＝45°，AD 是BC 边上的高，沿AD 把△ABD BDC ＝90°.若BD ＝1，求三棱锥D ABC解：∵折起前AD 是BC 边上的高，∴沿AD 把△ABD 折起后，AD ⊥DC ，AD ⊥又∠BDC ＝90°.＝DA ＝DC ＝1，∴AB ＝BC ＝CA ＝2.从而S △DAB ＝S △DBC ＝S △DCA ＝12×1×1＝12，ABC ＝12×2×2×sin60°＝32. ∴三棱锥D ABC 的表面积S ＝12×3＋. 的矩形，正视图高为4的等腰三角形，侧视图底边长为6，面积S.解：由已知可得该几何体是一个底面为矩形，，顶点在底面的射影是矩形中心的四棱锥PAD ，PBC 是全等的等腰三角形，边上的高为h 1＝42＋⎝ ⎛2PAB ，PCD 也是全等的等腰三角形，h 2＝42＋⎝ ⎛⎭⎪⎫622⎝ ⎛12×6×42＋12×8×5空间旋转体的面积问题如图，半径为4的球O 柱，当圆柱的侧面积最大时，球的表面积与该圆柱的侧面积之差是______.设球的一条半径与圆柱相应的母线的夹角为＝2π×4sin α＝π4时，S 取最大值球的表面积与该圆柱的侧面积之差为32π.点拨：根据球的性质，内接圆柱上、下底面中心连线的中点为球心，且圆柱的上、下底面圆周均在球面上，球心和圆柱的上、下底面圆上的点的连线与母线的夹角相等，这些为我们建立圆柱的侧面积与上述夹角之间的函数关系提供了依据.圆台的上、下底面半径分别是10 cm和20 cm ，它的侧面展开图的扇环的圆心角是180°，那么圆台的侧面积是____________cm 2.解：如图示，设上底面周长为c.∵扇环的圆心角是180°，∴c ＝π·S A. 又∵c ＝2π×10＝20π， ∴SA ＝20.同理SB ＝40. ∴AB ＝SB －SA ＝20，∴S 圆台侧＝π(10＋20)·AB＝600π(cm 2).故填600π.类型三 空间多面体的体积问题如图，在多面体ABCDEF 中，已知ABCD是边长为1的正方形，且△ADE ，△BCF 均为正三角形，EF ∥AB ，EF ＝2，则该多面体的体积为( )A.23 B.33 C.43 D.32 解：如图，过A ，B 两点分别作AM ，BN 垂直于EF ，垂足分别为M ，N ，连接DM ，CN ，可证得DM ⊥EF ，CN ⊥EF ，则多面体ABCDEF 分为三部分，即多面体的体积V ABCDEF ＝V AMD BNC ＋V E AMD ＋V F BN C.依题意知AEFB 为等腰梯形.易知Rt △DME Rt △CNF ，∴EM ＝NF ＝12.又BF ＝1，∴BN ＝32. 作NH 垂直于BC ，则H 为BC 的中点，∴NH ＝22. ∴S △BNC ＝12·BC ·NH ＝24.∴V F BNC ＝13·S △BNC ·NF ＝224，V E AMD ＝V F BNC ＝224，V AMD BNC ＝S △BNC ·MN ＝24.∴V ABCDEF ＝23，故选A.点拨：求空间几何体体积的常用方法为割补法和等积变换法：①割补法：将这个几何体分割成几个柱体、锥体，分别求出柱体和锥体的体积，从而得出要求的几何体的体积；②等积变换法：特别的，对于三棱锥，由于其任意一个面均可作为棱锥的底面，从而可选择更容易计算的方式来求体积；利用“等积性”还可求“点到面的距离”.(2014·重庆)某几何体的三视图如图所示，则该几何体的体积为( )A.12B.18C.24D.30解：由三视图可知该几何体是由一个直三棱柱去掉一个三棱锥得到的.所以该几何体的体积为V ＝12×3×4×5－13×12×3×4×3＝24.故选C. 类型四 空间旋转体的体积问题已知某几何体的三视图如图所示，其中，正(主)视图、侧(左)视图均是由三角形与半圆构成，俯视图由圆与其内接三角形构成，根据图中的数据可得此几何体的体积为( )A.2π3＋12B.4π3＋16C.2π6＋16 D.2π3＋12解：由三视图可得该几何体的上部是一个三棱锥，下部是半球，根据三视图中的数据可得V ＝12×43π×⎝ ⎛⎭⎪⎫223＋13×⎝ ⎛⎭⎪⎫12×1×1×1＝2π6＋16.故选C.点拨：根据已知三视图想象出该几何体的直观图，然后分析该几何体的组成，再用对应的体积公式进行计算.(2014·课标Ⅱ)如图，网格纸上正方形小格的边长为1(表示1cm)，图中粗线画出的是某零件的三视图，该零件由一个底面半径为3cm ，高为6cm 的圆柱体毛坯切削得到，则切削掉部分的体积与原来毛坯体积的比值为( )A.1727 B.59 C.1027 D.13解：原来毛坯体积为：π·32·6＝54π(cm 3)，由三视图知该零件由左侧底面半径为2cm ，高为4cm 的圆柱和右侧底面半径为3cm ，高为2cm 的圆柱构成，故该零件的体积为：π·22·4＋π·32·2＝34π(cm 3)，切削掉部分的体积为54π－34π＝20π(cm 3)，故切削掉部分的体积与原来毛坯体积的比值为20π54π＝1027 .故选C.1.几何体的展开与折叠 (1)几何体的表面积，除球以外，都是利用展开图求得的，利用空间问题平面化的思想，把一个平面图形折叠成一个几何体，再研究其性质，是考查空间想象能力的常用方法.(2)多面体的展开图①直棱柱的侧面展开图是矩形；②正棱锥的侧面展开图是由一些全等的等腰三角形拼成的，底面是正多边形；③正棱台的侧面展开图是由一些全等的等腰梯形拼成的，底面是正多边形.(3)旋转体的展开图①圆柱的侧面展开图是矩形，矩形的长(或宽)是底面圆周长，宽(或长)是圆柱的母线长；②圆锥的侧面展开图是扇形，扇形的半径长是圆锥的母线长，弧长是圆锥的底面周长；③圆台的侧面展开图是扇环，扇环的上、下弧长分别为圆台的上、下底面周长.注：①圆锥中母线长l 与底面半径r 和展开图扇形中半径和弧长间的关系及符号容易混淆，同学们应多动手推导，加深理解.②圆锥和圆台的侧面积公式S 圆锥侧＝12cl 和S 圆台侧＝12(c ′＋c )l 与三角形和梯形的面积公式在形式上相同，可将二者联系起来记忆.2.空间几何体的表面积的计算方法有关空间几何体的表面积的计算通常是将空间图形问题转化为平面图形问题，这是解决立体几何问题常用的基本方法.(1)棱柱、棱锥、棱台等多面体的表面积可以分别求各面面积，再求和，对于直棱柱、正棱锥、正棱台也可直接利用公式；(2)圆柱、圆锥、圆台的侧面是曲面，计算其侧面积时需将曲面展为平面图形计算，而表面积是侧面积与底面圆的面积之和；(3)组合体的表面积应注意重合部分的处理. 3.空间几何体的体积的计算方法(1)计算柱、锥、台体的体积，关键是根据条件找出相应的底面面积和高，应注意充分利用多面体的截面特别是轴截面，将空间问题转化为平面问题求解.(2)注意求体积的一些特殊方法：分割法、补体法、还台为锥法等，它们是计算一些不规则几何体体积常用的方法，应熟练掌握.(3)利用三棱锥的“等体积性”可以解决一些点到平面的距离问题，即将点到平面的距离视为一个三棱锥的高，通过将其顶点和底面进行转化，借助体积的不变性解决问题.1.已知圆锥的正视图是边长为2的等边三角π B.8－π2 D.8－π4解：直观图为棱长为2的正方体割去两个底面14圆柱，其体积V ＝23－2×14×π×故选B.将长、宽分别为4和3的长方形ABCD 折成直二面角，得到四面体A BCD ，则四面体的外接球的表面积为( )B.50πC.5πD.10π解：由题设知AC 为外接球的直径，∴，S 表＝4πR 2＝4π×⎝ ⎛⎭⎪⎫522＝25π.故选，N 是球O 半径OP 上的两点，且分别过N ，M ，O 作垂直于OP 的平面，得三个圆，则这三个圆的面积之比为( )∶6 B.3∶6∶8 ∶9 D.5∶8∶9解：设球的半径为R ，以N ，M 为圆心的圆的半，r 2.由题知M ，N 是OP 的三等分点，三个圆的面积之比即为半径的平方比，在球的轴截面的外接圆的半径R 2－r 2＝63，的距离为2d ＝2d ＝13×34×23ABC ×2R ＝36，排除)一个六棱锥的体积为的正六边形，侧棱长都相等，则该________.设该六棱锥的高是h ，则V ，解得h ＝1.∴侧面三角形的高为，∴侧面积S ＝12×由题意可设直角梯形上底、下底和高为，它们分别为圆台的上、下底半径和高BC ⊥OA 于C ，则Rt ′B ＝4x －2x ＝2x ，＋BC 2＝（2x ）2侧＝[π(2x )2∶[π＝2∶8∶9.·上海)底面边长为，其表面展开图是三角形P 1的边长及三棱锥的体积V.解：由正三棱锥P ABC 的性质及其表面展开图，B ，C 分别是△P 1P 2P .依三角形中位线定理可得4.易判断正三棱锥P 的正四面体，其体积为V ＝212×四面体体积公式可见8.1名师点津4)一个圆锥的底面半径为R ＝2，高为在这个圆锥内部有一个高为x 的内接圆柱值时，圆柱的表面积最大？最大值是多少？解：如图是圆锥的轴截面，设圆柱的底面半径，解得r ＝R －R H x ＝2－ (图所示，该几何体从上到下由四个简单几何体组成，4<V 3 B.V 1<V 3<V 2<V 4 3<V 4 D.V 2<V 3<V 1<V 4解：由已知条件及三视图可知，该几何体从上到下依次是圆台，圆柱，正方体，棱台，则·π＋4π)＝7π3，V 2＝π×8，V 4＝13×1×(4＋4×16＋<V 1<V 3<V 4.故选C.§8.3 空间点、线、面之间的位置关系1.平面的基本性质 (1)公理1：如果一条直线上的______在一个平面内，那么这条直线在此平面内.它的作用是可用来证明点在平面内或__________________.(2)公理2：过____________上的三点，有且只有一个平面.公理2的推论如下：①经过一条直线和直线外一点，有且只有一个平面；②经过两条相交直线，有且只有一个平面； ③经过两条平行直线，有且只有一个平面. 公理2及其推论的作用是可用来确定一个平面，或用来证明点、线共面.(3)公理3：如果两个不重合的平面有一个公共点，那么它们____________过该点的公共直线.它的作用是可用来确定两个平面的交线，或证明三点共线、三线共点等问题.2.空间两条直线的位置关系 (1)位置关系的分类 错误!(2)异面直线①定义：不同在任何一个平面内的两条直线叫做异面直线.注：异面直线定义中“不同在任何一个平面内的两条直线”是指“不可能找到一个平面能同时经过这两条直线”，也可以理解为“既不平行也不相交的两条直线”，但是不能理解为“分别在两个平面内的两条直线”.②异面直线的画法：画异面直线时，为了充分显示出它们既不平行又不相交，也不共面的特点，常常需要以辅助平面作为衬托，以加强直观性.③异面直线所成的角：已知两条异面直线a ，b ，经过空间任一点O 作直线a ′∥a ，b ′∥b ，把a ′与b ′所成的锐角(或直角)叫做异面直线a 与b 所成的角(或夹角).异面直线所成角的范围是____________.若两条异面直线所成的角是直角，则称两条异面直线__________，所以空间两条直线垂直分为相交垂直和__________.3.平行公理公理4：平行于____________的两条直线互相平行(空间平行线的传递性).它给出了判断空间两条直线平行的依据.4.等角定理等角定理：空间中如果两个角的两边分别对应平行，那么这两个角____________.自查自纠：1.(1)两点 直线在平面内 (2)不在一条直线 (3)有且只有一条2.(1)一个公共点 没有公共点 没有公共点(2)③⎝⎛⎦⎥⎤0，π2 互相垂直 异面垂直3.同一条直线4.相等或互补(2013·安徽)在下列命题中，不是．．公理的是( )A.平行于同一个平面的两个平面相互平行B.过不在同一直线上的三点，有且只有一个平面C.如果一条直线上的两点在一个平面内，那么这条直线上所有的点都在此平面内D.如果两个不重合的平面有一个公共点，那么它们有且只有一条过该点的公共直线解：公理是不需要证明的原始命题，而选项A 是面面平行的性质定理，故选A.若∠AOB ＝∠A 1O 1B 1，且OA ∥O 1A 1，OA 与O 1A 1的方向相同，则下列结论中正确的是( )A.OB ∥O 1B 1且方向相同B.OB ∥O 1B 1C.OB 与O 1B 1不平行D.OB 与O 1B 1不一定平行解：两角相等，角的一边平行且方向相同，另一边不一定平行，如圆锥的母线与轴的夹角.故选D.若点P ∈α，Q ∈α，R ∈β，α∩β＝m ，且R ∉m ，PQ ∩m ＝M ，过P ，Q ，R 三点确定一个平面γ，则β∩γ是( )A.直线Q RB.直线P RC.直线R MD.以上均不正确 解：∵PQ ∩m ＝M ，m ⊂β，∴M ∈β.又M ∈平面PQ R ，即M ∈γ，故M 是β与γ的公共点.又R∈β，R ∈平面PQ R ，即R∈γ，∴R 是β与γ的公共点.∴β∩γ＝M R .故选C.给出下列命题：①空间四点共面，则其中必有三点共线； ②空间四点不共面，则其中任何三点不共线； ③空间四点中有三点共线，则此四点必共面； ④空间四点中任何三点不共线，则此四点不共。
【第1讲简单几何体及其直观图、三视图】之小船创作一、知识梳理1．空间几何体的结构特征(1)多面体的结构特征(1)画法：常用斜二测画法．(2)规则：①在已知图形中建立直角坐标系xOy，画直观图时，它们分别对应x′轴和y′轴，两轴交于点O′，使x′O′y′＝45°，它们确定的平面表示水平平面．②已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x ′轴和y ′轴的线段．③已知图形中平行于x 轴的线段，在直观图中保持原长度不变，平行于y 轴的线段，长度为原来的12． 3．三视图 (1)几何体的三视图包括主视图、左视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线．(2)三视图的画法 ①基本要求：长对正，高平齐，宽相等． ②画法规则：正侧一样高，正俯一样长，侧俯一样宽；看不到的线画虚线．常用结论1．斜二测画法中的“三变”与“三不变”“三变”⎩⎪⎨⎪⎧坐标轴的夹角改变与y 轴平行的线段的长度变为原来的一半图形改变“三不变”⎩⎪⎨⎪⎧平行性不改变与x ，z 轴平行的线段的长度不改变相对位置不改变2．常见旋转体的三视图(1)球的三视图都是半径相等的圆．(2)水平放置的圆锥的主视图和左视图均为全等的等腰三角形．(3)水平放置的圆台的主视图和左视图均为全等的等腰梯形．(4)水平放置的圆柱的主视图和左视图均为全等的矩形．二、教材衍化1．下列说法正确的是( )A．相等的角在直观图中仍然相等B．相等的线段在直观图中仍然相等C．正方形的直观图是正方形D．若两条线段平行，则在直观图中对应的两条线段仍然平行解析：选D.由直观图的画法规则知，角度、长度都有可能改变，而线段的平行性不变．2．在如图所示的几何体中，是棱柱的为________．(填写所有正确的序号)答案：③⑤3．已知如图所示的几何体，其俯视图正确的是________．(填序号)解析：由俯视图定义易知选项③符合题意．答案：③一、思考辨析判断正误(正确的打“√”，错误的打“×”)(1)有两个面平行，其余各面都是平行四边形的几何体是棱柱．( )(2)有一个面是多边形，其余各面都是三角形的几何体是棱锥．( )(3)夹在两个平行的平面之间，其余的面都是梯形，这样的几何体一定是棱台．( )(4)正方体、球、圆锥各自的三视图中，三视图均相同．( )(5)用两平行平面截圆柱，夹在两平行平面间的部分仍是圆柱．( )(6)菱形的直观图仍是菱形．( )答案：(1)×(2)×(3)×(4)×(5)×(6)×二、易错纠偏常见误区|Ｋ(1)棱柱的概念不清致误；(2)不清楚三视图的三个视图间的关系，想象不出原几何体而出错；(3)斜二测画法的规则不清致误．1．如图，长方体ABCDA′B′C′D′中被截去一部分，其中EH∥A′D′.剩下的几何体是( )A．棱台B．四棱柱C．五棱柱D．六棱柱解析：选C.由几何体的结构特征，剩下的几何体为五棱柱．故选C.2．将一个长方体沿相邻三个面的对角线截去一个棱锥，得到的几何体的主视图与俯视图如图所示，则该几何体的左视图为( )解析：选B.先根据主视图和俯视图还原出几何体，再作其左视图．由几何体的主视图和俯视图可知该几何体为图①，故其左视图为图②.故选B.3．在直观图(如图所示)中，四边形O′A′B′C′为菱形且边长为2 cm，则在平面直角坐标系xOy中，四边形ABCO 为________，面积为________cm2.解析：由斜二测画法的特点，知该平面图形的直观图的原图，即在平面直角坐标系xOy中，四边形ABCO是一个长为4 cm，宽为2 cm的矩形，所以四边形ABCO的面积为8 cm2.答案：矩形8空间几何体的几何特征(自主练透) 1．下列说法正确的是( )A．各个面都是三角形的几何体是三棱锥B．夹在圆柱的两个平行截面间的几何体还是一个旋转体C．棱锥的侧棱长与底面多边形的边长相等，则此棱锥可能是六棱锥D．圆锥的顶点与底面圆周上的任意一点的连线都是母线解析：选D.由图知，A不正确．两个平行平面与底面不平行时，截得的几何体不是旋转体，则B不正确．侧棱长与底面多边形的边长相等的棱锥一定不是六棱锥，故C错误．由定义知，D正确．2．给出下列几个命题：①在圆柱的上、下底面的圆周上各取一点，则这两点的连线是圆柱的母线；②底面为正多边形，且有相邻两个侧面与底面垂直的棱柱是正棱柱；③棱台的上、下底面可以不相似，但侧棱长一定相等．其中正确命题的个数是( )A．0 B．1C．2 D．3解析：选B.①不一定，只有这两点的连线平行于旋转轴时才是母线；②正确；③错误，棱台的上、下底面是相似且对应边平行的多边形，各侧棱延长线交于一点，但是侧棱长不一定相等．3．给出下列命题：①棱柱的侧棱都相等，侧面都是全等的平行四边形；②若三棱锥的三条侧棱两两垂直，则其三个侧面也两两垂直；③在四棱柱中，若两个过相对侧棱的截面都垂直于底面，则该四棱柱为直四棱柱；④存在每个面都是直角三角形的四面体．其中正确命题的序号是________．解析：①不正确，根据棱柱的定义，棱柱的各个侧面都是平行四边形，但不一定全等；②正确，若三棱锥的三条侧棱两两垂直，则三个侧面构成的三个平面的二面角都是直二面角；③正确，因为两个过相对侧棱的截面的交线平行于侧棱，又垂直于底面；④正确，如图，正方体ABCDA1B1C1D1中的三棱锥C1ABC，四个面都是直角三角形．答案：②③④空间几何体概念辨析问题的常用方法空间几何体的三视图(多维探究)角度一已知几何体，识别三视图(1)(2020·宜宾模拟)已知棱长都为2的正三棱柱ABCA1B1C1的直观图如图．若正三棱柱ABCA1B1C1绕着它的一条侧棱所在直线旋转，则它的左视图可以为( )(2)(2020·湖南衡阳二模)如图，正方体ABCDA1B1C1D1的顶点A，B在平面α上，AB＝ 2.若平面A1B1C1D1与平面α所成角为30°，由如图所示的俯视方向，正方体ABCDA1B1C1D1在平面α上的俯视图的面积为( )A．2 B．1＋ 3 C．2 3 D．22【解析】(1)由题知，四个选项的高都是2.若左视图为A，则中间应该有一条竖直的实线或虚线；若左视图为C，则其中有两条侧棱重合，不应有中间竖线；若左视图为D，则长度应为3，而不是1.故选B.(2)由题意得AB在平面α内，且平面α与平面ABCD 所成的角为30°，与平面B1A1AB所成的角为60°，故所得的俯视图的面积S＝2×(2cos 30°＋2cos 60°)＝2(cos 30°＋cos 60°)＝1＋ 3.【答案】(1)B (2)B角度二已知三视图，判断几何体(1)如图，网格纸的各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是( ) A．三棱锥 B．三棱柱 C．四棱锥D．四棱柱(2)某四棱锥的三视图如图所示，在此四棱锥的侧面中，直角三角形的个数为( )A．1 B．2C．3 D．4【解析】(1)由题三视图得直观图如图所示，为三棱柱，故选B.(2)将三视图还原为直观图，几何体是底面为直角梯形，且一条侧棱和底面垂直的四棱锥，如图所示．易知，BC ∥AD ，BC ＝1，AD ＝AB ＝PA ＝2，AB ⊥AD ，PA ⊥平面ABCD ，故△PAD ，△PAB 为直角三角形，因为PA ⊥平面ABCD ，BC ⊂平面ABCD ，所以PA ⊥BC ，又BC ⊥AB ，且PA ∩AB ＝A ，所以BC ⊥平面PAB ，又PB ⊂平面PAB ，所以BC ⊥PB ， 所以△PBC 为直角三角形，容易求得PC ＝3，CD ＝5，PD ＝22，故△PCD 不是直角三角形，故选C.【答案】 (1)B (2)C【迁移探究1】 (变问法)在本例(2)条件下，求该四棱锥的所有棱中，最长棱的棱长是多少？解：由三视图可知，PA ＝AB ＝AD ＝2，BC ＝1，经计算可知，PB ＝PD ＝22，PC ＝3，CD ＝5，故最长棱为PC ，且|PC |＝3.【迁移探究2】 (变问法)在本例(2)条件下，求该四棱锥的五个面中，最小面的面积．解：面积最小的面为面PBC ，且S △PBC ＝12BC ·PB ＝12×1×22＝2，即最小面的面积为 2. 角度三 已知几何体的某些视图，判断其他视图(1)(2020·福州模拟)如图为一圆柱切削后的几何体及其主视图，则相应的左视图可以是( )(2)(2020·河北衡水中学联考)《九章算术》是我国古代内容极为丰富的数学名著，书中有如下问题：“今有刍甍，下广三丈，袤四丈，上袤二丈，无广，高二丈，问：积几何？”其意思为：“今有底面为矩形的屋脊状的楔体，下底面宽3丈、长4丈，上棱长2丈，高2丈，问：它的体积是多少？”已知该楔体的主视图和俯视图如图中粗实线所示，则该楔体的左视图的周长为( )A ．3丈B ．6丈C ．8丈D ．(5＋13)丈【解析】 (1)圆柱被不平行于底面的平面所截，得到的截面为椭圆，结合主视图，可知左视图最高点在中间，故选B.(2)由题意可知该楔体的左视图是等腰三角形，它的底边长为3丈，相应高为2丈，所以腰长为 22＋⎝ ⎛⎭⎪⎪⎫322＝52(丈)，所以该楔体左视图的周长为3＋2×52＝8(丈)．故选C. 【答案】 (1)B (2)C三视图问题的常见类型及解题策略(1)由几何体的直观图求三视图．注意主视图、左视图和俯视图的观察方向，注意看到的部分用实线表示，看不到的部分用虚线表示．(2)由几何体的部分视图画出剩余的视图．先根据已知的一部分视图，还原、推测其直观图的可能形式，然后再找其剩下部分视图的可能形式．当然作为选择题，也可将选项逐项代入，再看看给出的部分三视图是否符合．(3)由几何体的三视图还原几何体的形状．要熟悉柱、锥、台、球的三视图，明确三视图的形成原理，结合空间想象将三视图还原为直观图．1．中国古建筑借助榫卯将木构件连接起来．构件的凸出部分叫榫头，凹进部分叫卯眼，图中木构件右边的小长方体是榫头．若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是( )解析：选A.由题意知，在咬合时带卯眼的木构件中，从俯视方向看，榫头看不见，所以是虚线，结合榫头的位置知选A.2．(2020·安徽宣城二模)一个几何体的三视图如图所示，在该几何体的各个面中，面积最大面的面积是( ) A．2 B．2 2 C．2 3 D．4解析：选C.如图所示，由三视图可知该几何体是四棱锥PABCD截去三棱锥PABD后得到的三棱锥PBCD.其中四棱锥中，底面ABCD是正方形，PA⊥底面ABCD，且PA＝AB＝2，易知面积最大面为面PBD，面积为34×(22)2＝2 3.故选C.3．某圆柱的高为2，底面周长为16，其三视图如图．圆柱表面上的点M在主视图上的对应点为A，圆柱表面上的点N在左视图上的对应点为B，则在此圆柱侧面上，从M到N 的路径中，最短路径的长度为( )A．217 B．2 5 C．3 D．2解析：选B.由三视图可知，该几何体为如图①所示的圆柱，该圆柱的高为2，底面周长为16.画出该圆柱的侧面展开图，如图②所示，连接MN，则MS＝2，SN＝4，则从M到N 的路径中，最短路径的长度为MS2＋SN2＝22＋42＝2 5.故选B.空间几何体的直观图(自主练透) 1．如图所示为一个平面图形的直观图，则它的实际形状四边形ABCD为( )A．平行四边形B．梯形C．菱形D．矩形解析：选D.由斜二测画法可知在原四边形ABCD中DA⊥AB，并且AD∥BC，AB∥CD，故四边形ABCD为矩形．2．已知等边三角形ABC的边长为a，那么△ABC的平面直观图△A′B′C′的面积为( )A.34a2B．38a2C.68a2D．616a2解析：选D.如图①②所示的实际图形和直观图，由②可知，A′B′＝AB＝a，O′C′＝12OC＝34a，在图②中作C′D′⊥A′B′于点D′，则C′D′＝22O′C′＝68a.所以S△A′B′C′＝12A′B′·C′D′＝12×a×68a＝616a2.故选D.3．在等腰梯形ABCD中，上底CD＝1，腰AD＝CB＝2，下底AB＝3，以下底所在直线为x轴，则由斜二测画法画出的直观图A′B′C′D′的面积为________．解析：因为OE＝（2）2－12＝1，所以O′E′＝12，E′F′＝24.所以直观图A′B′C′D′的面积为S′＝12×(1＋3)×24＝22.答案：22(1)斜二测画法中的“三变”与“三不变”“三变”⎩⎪⎨⎪⎧坐标轴的夹角改变与y 轴平行的线段的长度变为原来的一半图形改变“三不变”⎩⎪⎨⎪⎧平行性不改变与x ，z 轴平行的线段的长度不改变相对位置不改变(2)平面图形直观图与原图形面积间的关系对于几何体的直观图，除掌握斜二测画法外，记住原图形面积S 与直观图面积S ′之间的关系S ′＝24S ，能更快捷地进行相关问题的计算．构造法求解三视图问题的三个步骤三视图问题(包括求解几何体的表面积、体积等)是培养和考查空间想象能力的好题目，是高考的热点．由三视图还原几何体是解决这类问题的关键，而由三视图还原几何体只要按照以下三个步骤去做，基本都能准确还原出来．这三个步骤是：第一步，先画长(正)方体，在长(正)方体中画出俯视图；第二步，在三个视图中找直角；第三步，判断直角位置，并向上(或向下)作垂线，找到顶点，连线即可．一个几何体的三视图如图所示，图中直角三角形的直角边长均为1，则该几何体的体积为( ) A.16 B ．26 C.36D ．12【解析】 几何体还原说明：①画出正方体，俯视图中实线可以看作正方体的上底面及底面对角线．②俯视图是正方形，有四个直角，主视图和左视图中分别有一个直角．主视图和左视图中的直角对应上底面左边外侧顶点(图中D 点上方顶点)，将该顶点下拉至D 点，连接DA ，DB ，DC 即可．该几何体即图中棱长为1的正方体中的四面体ABCD ，其体积为13×12×1×1×1＝16.故选A. 【答案】 A如图是一个四面体的三视图，三个三角形均是腰长为2的等腰直角三角形，还原其直观图．【解】 第一步，根据题意，画正方体，在正方体内画出俯视图，如图①.第二步，找直角，在俯视图、主视图和左视图中都有直角．第三步，将俯视图的直角顶点向上拉起，与三视图中的高一致，连线即可．所求几何体为三棱锥ABCD，如图②.[基础题组练]1．如图所示是水平放置的三角形的直观图，点D是△ABC的BC边的中点，AB，BC分别与y′轴，x′轴平行，则在原图中三条线段AB，AD，AC中( )A．最长的是AB，最短的是ACB．最长的是AC，最短的是ABC．最长的是AB，最短的是ADD．最长的是AC，最短的是AD解析：选 B.由条件知，原平面图形中AB⊥BC，从而AB<AD<AC.2．如图所示的几何体由一个圆柱中挖去一个以圆柱的上底面为底面，下底面圆心为顶点的圆锥而得，现用一个竖直的平面去截这个几何体，则截面图形可能是( ) A．①② B．②③ C．③④D．①⑤解析：选D.圆锥的轴截面为等腰三角形，此时①符合条件；当截面不过旋转轴时，圆锥的轴截面为双曲线的一支，此时⑤符合条件；故截面图形可能是①⑤.3．(2020·陕西彬州质检)一个几何体的三视图如图所示，其中主视图中△ABC 是边长为1的等边三角形，左视图为正六边形，那么该几何体的左视图的面积为( ) A.38 B ．34 C ．1 D ．32 解析：选A.由三视图可知该几何体为正六棱锥，其直观图如图所示．该正六棱锥的底面正六边形的边长为12，侧棱长为1，高为32.左视图的底面边长为正六边形的高，为32，则该几何体的左视图的面积为12×32×32＝38，故选A. 4．(2020·江西省名校学术联盟质检)如图所示，边长为1的正方形网格中粗线画出的是某几何体的三视图，则该几何体所有棱长组成的集合为( )A ．{1，5}B ．{1，6}C ．{1，2，5}D ．{1，2，22，6}解析：选B.如图所示，该几何体是四棱柱，底面是边长为1的正方形，侧棱长为6，故选B.5．(一题多解)(2020·河南非凡联盟4月联考)某组合体的主视图和左视图如图(1)所示，它的俯视图的直观图是图(2)中粗线所表示的平面图形，其中四边形O ′A ′B ′C ′为平行四边形，D ′为C ′B ′的中点，则图(2)中平行四边形O′A′B′C′的面积为( )A．12 B．3 2 C．6 2 D．6解析：选B.法一：由题图易知，该几何体为一个四棱锥(高为23，底面是长为4，宽为3的矩形)与一个半圆柱(底面圆半径为2，高为3)的组合体，所以其俯视图的外侧边沿线组成一个长为4，宽为3的矩形，其面积为12，由斜二测知识可知四边形O′A′B′C′的面积为4×32sin 45°＝3 2.法二：由斜二测画法可先还原出俯视图的外轮廓是长为4，宽为3的矩形，其面积为4×3＝12，结合直观图面积是原图形面积的24，即可得结果．6. 某多面体的三视图如图所示，其中主视图和左视图都由正方形和等腰直角三角形组成，正方形的边长为2，俯视图为等腰直角三角形．该多面体的各个面中有若干个是梯形，这些梯形的面积之和为________．解析：由三视图可知该多面体是一个组合体，下面是一个底面是等腰直角三角形的直三棱柱，上面是一个底面是等腰直角三角形的三棱锥，等腰直角三角形的腰长为2，直三棱柱的高为2，三棱锥的高为2，易知该多面体有2个面是梯形，这些梯形的面积之和为（2＋4）×22×2＝12.答案：127．一个圆台上、下底面的半径分别为3 cm和8 cm，若两底面圆心的连线长为12 cm，则这个圆台的母线长为______cm.解析：如图，过点A作AC⊥OB，交OB于点C.在Rt△ABC中，AC＝12(cm)，BC＝8－3＝5(cm)．所以AB＝122＋52＝13(cm)．答案：138．已知正四棱锥VABCD中，底面面积为16，一条侧棱的长为211，则该棱锥的高为________．解析：如图，取正方形ABCD的中心O，连接VO，AO，则VO就是正四棱锥VABCD的高．因为底面面积为16，所以AO＝2 2.因为一条侧棱长为211，所以VO＝VA2AO2＝44－8＝6.所以正四棱锥VABCD的高为6.答案：69．如图所示的三个图中，上面是一个长方体截去一个角所得多面体的直观图，它的主视图和左视图如图所示(单位：cm)．(1)在主视图下面，按照画三视图的要求画出该多面体的俯视图；(2)按照给出的尺寸，求该多面体的体积．解：(1)如图．(2)所求多面体的体积V ＝V 长方体－V 正三棱锥＝4×4×6－13×(12×2×2)×2＝2843(cm 3)． 10．已知正三棱锥V ABC 的主视图和俯视图如图所示．(1)画出该三棱锥的直观图和左视图；(2)求出左视图的面积．解：(1)如图．(2)左视图中VA ＝42－⎝ ⎛⎭⎪⎪⎫23×32×232＝12＝2 3. 则S △VBC ＝12×23×23＝6. [综合题组练]1．(2020·河南开封一模)如图，在一个正方体内放入两个半径不相等的球O 1，O 2，这两个球外切，且球O 1与正方体共顶点A 的三个面相切，球O 2与正方体共顶点B 1的三个面相切，则两球在正方体的面AA 1C 1C 上的正投影是( )解析：选B.由题意可以判断出两球在正方体的面AA 1C 1C 上的正投影与正方形相切，排除C ，D.由于两球不等，把其中一个球扩大为与正方体相切，则另一个球被挡住一部分，所以排除A.B 正确．2．某几何体的三视图如图所示，则该几何体的左视图中的虚线部分是( )A．圆弧B．抛物线的一部分C．椭圆的一部分D．双曲线的一部分解析：选D.根据几何体的三视图可得，左视图中的虚线部分是由平行于旋转轴的平面截圆锥所得，故左视图中的虚线部分是双曲线的一部分，故选D.3．如图，在正方体ABCDA1B1C1D1中，点P是线段A1C1上的动点，则三棱锥PBCD的俯视图与主视图面积之比的最大值为( )A．1 B．2C. 3 D．2解析：选D.主视图，底面B，C，D三点，其中D与C重合，随着点P的变化，其主视图均是三角形且点P在主视图中的位置在边B1C1上移动，由此可知，设正方体的棱长为a，则S主视图＝12×a2；设A1C1的中点为O，随着点P的移动，在俯视图中，易知当点P在OC1上移动时，S俯视图就是底面三角形BCD的面积，当点P在OA1上移动时，点P越靠近A1，俯视图的面积越大，当到达A1的位置时，俯视图为正方形，此时俯视图的面积最大，S俯视图＝a2，所以S俯视图S主视图的最大值为a212a2＝2，故选D.4．(2020·河北衡水二模)某几何体的三视图如图所示，三视图中的点P ，Q 分别对应原几何体中的点A ，B ，在此几何体中从点A 经过一条侧棱上点R 到达点B 的最短路径的长度为( )A ．aB ．2a C.52a D ．3a解析：选D.由几何体的三视图可知，该几何体为棱长为a 的正四面体(如图1)，将侧面三角形CDB 绕CD 翻折到与面ACD 在同一平面内(如图2)，连接AB 与CD 交于一点R ，该点即为使路径最短的侧棱上的点R ，且最短路径为AB 长，在△ACB 中，由余弦定理易知AB ＝a 2＋a 2－2a ·a ·cos 120°＝3a .故选D.5．已知正方体ABCD A 1B 1C 1D 1的体积为1，点M 在线段BC 上(点M 异于B ，C 两点)，点N 为线段CC 1的中点，若平面AMN 截正方体ABCD A 1B 1C 1D 1所得的截面为四边形，则线段BM 的取值范围为( )A.⎝⎛⎦⎥⎥⎤0，13 B ．⎝ ⎛⎦⎥⎥⎤0，12 C.⎣⎢⎢⎡⎭⎪⎪⎫12，1 D ．⎣⎢⎢⎡⎦⎥⎥⎤12，23 解析：选B.由题意，正方体ABCD A 1B 1C 1D 1的棱长为1，如图所示，当点M为线段BC的中点时，截面为四边形AMND1，当0＜BM≤12时，截面为四边形，当BM＞12时，截面为五边形，故选B.6．已知直三棱柱ABCA1B1C1的侧棱长为6，且底面是边长为2的正三角形，用一平面截此棱柱，与侧棱AA1，BB1，CC1分别交于三点M，N，Q，若△MNQ为直角三角形，则该直角三角形斜边长的最小值为( )A．2 2 B．3C．2 3 D．4解析：选C.如图，不妨设N在B处，AM＝h，CQ＝m，则MB2＝h2＋4，BQ2＝m2＋4，MQ2＝(h－m)2＋4，由MB2＝BQ2＋MQ2，得m2－hm＋2＝0.Δ＝h2－8≥0即h2≥8，该直角三角形斜边MB＝4＋h2≥2 3.故选C.7．某几何体的主视图和左视图如图(1)，它的俯视图的直观图是矩形O1A1B1C1，如图(2)，其中O1A1＝6，O1C1＝2，则该几何体的侧面积为________．解析：由题图(2)及斜二测画法可知原俯视图为如图所示的平行四边形OABC，设CB与y轴的交点为D，则易知CD＝2，OD＝2×22＝42，所以CO＝CD2＋OD2＝6＝OA，所以俯视图是以6为边长的菱形，由三视图知几何体为一个直四棱柱，其高为4，所以该几何体的侧面积为4×6×4＝96.答案：968．(2019·高考全国卷Ⅱ)中国有悠久的金石文化，印信是金石文化的代表之一，印信的形状多为长方体、正方体或圆柱体，但南北朝时期的官员独孤信的印信形状是“半正多面体”(图1)．半正多面体是由两种或两种以上的正多边形围成的多面体．半正多面体体现了数学的对称美．图2是一个棱数为48的半正多面体，它的所有顶点都在同一个正方体的表面上，且此正方体的棱长为1，则该半正多面体共有________个面，其棱长为________．解析：依题意知，题中的半正多面体的上、下、左、右、前、后6个面都在正方体的表面上，且该半正多面体的表面由18个正方形，8个正三角形组成，因此题中的半正多面体共有26个面．注意到该半正多面体的俯视图的轮廓是一个正八边形，设题中的半正多面体的棱长为x，则22x＋x＋22x＝1，解得x＝2－1，故题中的半正多面体的棱长为2－1.答案：26 2－1。
