隔离开关讲解

隔离开关的类型隔离开关是一种用于切断或连接电路的电器元件，广泛应用于各种电气设备和系统中。

根据其结构和功能特点的不同，可以分为多种类型。

本文将介绍几种常见的隔离开关类型，以帮助读者更好地了解其特点和用途。

1. 刀式隔离开关刀式隔离开关是一种通过手动操作刀片来切断或连接电路的开关。

它的结构简单，可靠性高，用途广泛。

刀式隔离开关通常用于低压电路中，用于安全隔离电源或设备。

在操作时，只需将刀片从触点上移开，即可切断电路，确保操作人员的安全。

2. 转换隔离开关转换隔离开关是一种具有切断和切换功能的开关。

它可以在切断电路的同时，实现电路的切换功能。

转换隔离开关通常用于需要频繁切换电源或信号的场合，如控制系统、仪表设备等。

通过旋转开关按钮或摇杆，可以实现电路的切换和隔离，提高系统的灵活性和可靠性。

3. 按钮式隔离开关按钮式隔离开关是一种通过按压按钮来实现电路的切断或连接的开关。

它一般用于需要手动控制的电气设备中，如控制盒、操作台等。

按钮式隔离开关具有操作简便、安全可靠的特点，适用于各种环境和场合。

4. 断路器隔离开关断路器隔离开关是一种结合了断路器和隔离开关功能的开关设备。

它既可以实现电路的过载和短路保护，又可以实现电路的隔离功能。

断路器隔离开关通常用于电力系统中，用于保护和隔离电源和设备。

通过断路器隔离开关，可以实现对电路的全面保护和控制。

总结隔离开关作为一种重要的电器元件，具有安全隔离、可靠性高、操作简便等特点，在电气设备和系统中起着至关重要的作用。

不同类型的隔离开关具有不同的结构和功能特点，适用于不同的场合和需求。

通过了解各种隔离开关类型的特点和用途，可以更好地选择和应用适合的隔离开关，确保电路的安全运行和设备的正常工作。

希望本文对读者有所帮助，谢谢阅读。

隔离开关基础知识隔离开关是电力系统中常见的一种电器设备，具有隔离分断电路的功能，用于确保人员和设备的安全。

隔离开关的使用广泛，可以在工业、商业和居民用电中见到。

本文将介绍隔离开关的基础知识，包括定义、结构和作用等内容。

1. 定义隔离开关是一种用于隔离电路的开关设备。

它能够打开或关闭电路，从而将设备与电源隔离，避免电流通过设备和线路。

隔离开关通常由可旋转的刀片和冷隔离柄构成，可以手动操作，也可以通过电动机构控制。

2. 结构隔离开关的主要结构包括刀片、接触、执行机构和隔离柄等部分。

2.1 刀片刀片是隔离开关的重要组成部分，通常呈直形或弯曲形状。

刀片两端有固定接点和移动接点，用于与接触器的触点连接和断开。

刀片的设计需要考虑其可靠性和安全性，确保接触良好，并能承受额定电流和短路电流。

2.2 接触隔离开关中的接触是刀片和触点之间的接头，用于传递电流。

接触通常由铜或银合金制成，具有良好的导电性能和耐久性，可以承受高电流和频繁的操作。

2.3 执行机构隔离开关的执行机构是用于控制开关状态的装置。

它可以是手动操作或电动操作。

手动操作的执行机构通常由隔离柄和旋钮组成，通过人工旋转控制刀片的位置。

电动操作的执行机构通常由电动机和齿轮传动机构组成，可以通过电气信号或远程控制实现开关操作。

2.4 隔离柄隔离柄是隔离开关的可见部分，通常呈塑料或橡胶制成。

它是用于手动操作隔离开关的手柄，有助于操作者正确使用开关。

3. 作用隔离开关的主要作用是安全隔离，保护人员和设备免受电流的危害。

当需要对电路进行维修、检修或更换设备时，可以使用隔离开关将电路与电源隔离，避免电流通过设备和线路。

这样可以保证维修人员的安全，并防止设备受到损坏。

此外，隔离开关还可以用作紧急停机装置，当发生故障或危险情况时，可以迅速切断电路，保护人员和设备。

4. 使用注意事项在使用隔离开关时，需要遵守以下注意事项：4.1 确保合理安装隔离开关应该安装在易于操作和观察的位置，确保操作者能够清楚地看到开关的状态。

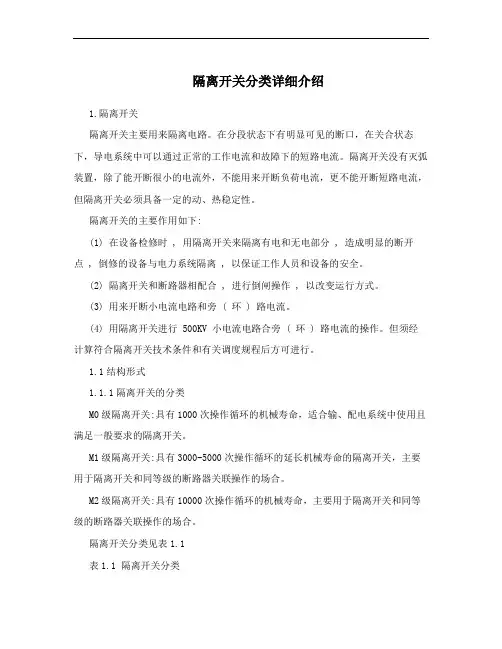

隔离开关分类详细介绍1.隔离开关隔离开关主要用来隔离电路。

在分段状态下有明显可见的断口，在关合状态下，导电系统中可以通过正常的工作电流和故障下的短路电流。

隔离开关没有灭弧装置，除了能开断很小的电流外，不能用来开断负荷电流，更不能开断短路电流，但隔离开关必须具备一定的动、热稳定性。

隔离开关的主要作用如下:(1) 在设备检修时 , 用隔离开关来隔离有电和无电部分 , 造成明显的断开点 , 倒修的设备与电力系统隔离 , 以保证工作人员和设备的安全。

(2) 隔离开关和断路器相配合 , 进行倒闸操作 , 以改变运行方式。

(3) 用来开断小电流电路和旁 ( 环 ) 路电流。

(4) 用隔离开关进行 500KV 小电流电路合旁 ( 环 ) 路电流的操作。

但须经计算符合隔离开关技术条件和有关调度规程后方可进行。

1.1结构形式1.1.1隔离开关的分类M0级隔离开关:具有1000次操作循环的机械寿命，适合输、配电系统中使用且满足一般要求的隔离开关。

M1级隔离开关:具有3000-5000次操作循环的延长机械寿命的隔离开关，主要用于隔离开关和同等级的断路器关联操作的场合。

M2级隔离开关:具有10000次操作循环的机械寿命，主要用于隔离开关和同等级的断路器关联操作的场合。

隔离开关分类见表1.1表1.1 隔离开关分类分类方式类别按装设地点的不同户内式、户外式按支持绝缘子的数目单柱式、双柱式、三柱式按隔离开关的运动方式水平旋转式、垂直旋转式、摆动式、插入式按有无接地装置及附装接不接地、单接地、双接地地开关的数量不同按极数单极、三极按操动机构手动式、电动式、气动式、液压式按使用性质一般输配电用、快速分闸用、变压器中性点接地用户内隔离开关:通常是35kV及以下的电压等级，三相一体装，采用上下(垂直)回转，以GN系列为主要代表。

如图1.1所示。

图1.1 户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装，单相或三相同步操作形式。

3 隔离开关的介绍及操作第一部分基本知识隔离开关也是发电厂和变电所中常用的电器，它需与断路器配套使用。

但隔离开关无灭弧装置，不能用来接通、切断负荷电流和短路电流。

一、隔离开关的主要用途(1)隔离电压在检修电气设备时，用隔离开关将被检修的设备与电源电压隔离，以确保检修的安全。

(2)倒闸操作投入备用母线或旁路母线以及改变运行方式时，常用隔离开关配合断路器，协同操作来完成。

(3)分、合小电流因隔离开关具有一定的分合小电感电流和电容电流的能力，故一般可用来进行以下操作：1)分、合避雷器、电压互感器和空载母线；2)分、合励磁电流不超过2A的空载变压器；3)关合电容电流不超过5A的空载线路。

二、隔离开关种类和型式的选择隔离开关的型式较多，按安装地点不同，可分为屋内式和屋外式，按绝缘支柱数目又可分为单柱式、双柱式和三柱式。

它对配电装置的布置和占地面积有很大影响，选型时应根据配电装置特点和使用要求以及技术经济条件来确定。

下表为隔离开关选型参考表。

第二部分隔离开关的运行维护1、开关的学习内容有哪些?答：(1)结构组成。

(2)辅助设备及其作用。

(3)就地控制箱各小开关、把手、主要继电器的作用。

(4)看懂隔离开关二次控制回路图。

(5)隔离开关的闭锁(机械、电气及电磁闭锁)。

(6)隔离开关的异常运行及处理。

(7)隔离开关不到位(主要指辅助接点转换不到位)对二次回路的影响。

(8)隔离开关的巡视。

(9)隔离开关的验收。

2、隔离开关的作用是什么?答：(1)在设备检修时，用隔离开关来隔离有电和无电部分，造成明显的断开点，使检修的设备与电力系统隔离，以保证工作人员和设备的安全。

(2)隔离开关和断路器相配合，进行倒闸操作，以改变运行方式。

(3)用来开断小电流电路和旁(环)路电流。

1)拉、合电压互感器和避雷器。

2)拉、合母线及直接连在母线上设备的电容电流。

3)对双母线带旁路接线，当某一出线单元断路器因某种原因出现分、合闸闭锁，用旁路母线断路器带其他运行时，可用隔离开关并联回路，但操作前必须停用旁路母线断路器的操作电源。

高压隔离开关概述之宇文皓月创作第一部分隔离开关基本知识第二部分隔离开关分类及运行要点第三部分隔离开关型号暗示方法及含义第四部分隔离开关结构的基本组成第五部分户外隔离开关结构形式第一部分隔离开关基本知识一、隔离开关设备术语1．隔离开关在分位置时，触头间符合规定要求的绝缘距离和明显的断开标记；在合位置时，能承载正常回路条件下的电流及规定时间内异常条件(例如短路)下的电流开关设备。

2．接地开关释放被检修设备和回路的静电荷以及为包管停电检修时检修人员人身平安的一种机械接地装置。

它可以在异常情况下(例如短路)耐受一定时间的电流，但在正常情况下欠亨过负载电流，它通常是隔离开关的一部分。

3．快分隔离开关分闸时间等于或小于0.5s的隔离开关称为快分隔离开关。

4．断口距离隔离开关的主隔离开关在正常分闸位置时，同相两极触头之间的最短距离，对多断口隔离开关而言，最短距离是指全部断口最短绝缘距离之和。

5．合闸分歧期性合闸分歧期性是指两相或多相隔离开关的主隔离开关分歧时接触时的差别，通常以距离暗示。

6．接线端机械负荷在考虑母线的自重、张力、风力、覆冰和雪施加于隔离开关接线端的情况下的最大拉力。

二、隔离开关作用（1）将电气设备与运行中电网隔离，以包管被隔离的电气设备能平安地进行检修维护。

（2）改变运行方式。

在双母线运行的电路中，利用隔离开关可将电气设备或线路从一组母线切换到另一组母线上运行。

（3）接通和断开小电流电路。

三、隔离开关的基本要求（1）隔离开关应具有明显断开点，便于确定被检修的设备或线路是否与电网断开。

（2）隔离开关断开点之间应有可靠的绝缘，以包管在恶劣的气候条件下也能可靠工作，并在过电压及相间闪络的情况下，不致从断开点击穿而危及人身平安。

（3）隔离开关应具有足够的热稳定性和动稳定性，尤其不克不及因电动力的作用而自动断开，否则将引起严重事故。

（4）隔离开关的结构要简单，动作要可靠。

（5）带有接地隔离开关的隔离开关必须有连锁机构，以包管先断开隔离开关后，再合上接地隔离开关，先断开接地隔离开关后，再合上隔离开关的操纵顺序。

隔离开关的分类隔离开关是一种常用的电气设备，用于在电路中隔离电源或切断电流。

根据其用途和结构特点，隔离开关可以分为多种类型。

本文将以隔离开关的分类为主题，介绍几种常见的隔离开关。

一、刀形隔离开关刀形隔离开关是一种常用的低压电器设备，广泛应用于电力系统和工业控制领域。

它的主要结构包括刀刃、固定刀、动刀和隔离间隙等部分。

刀形隔离开关的工作原理是通过刀刃的切断作用，将电路与电源隔离，从而实现对电路的切断和闭合控制。

刀形隔离开关具有可靠性高、操作简单、维护方便等特点，是电力系统中常用的隔离开关之一。

二、负荷隔离开关负荷隔离开关是一种用于隔离负载电源的开关设备。

它常用于工业领域中的电气设备的检修和维护工作。

负荷隔离开关的工作原理是通过切断负载电路与电源的连接，将负载与电源隔离，从而实现对负载电路的安全隔离。

负荷隔离开关具有安全可靠、操作灵活、维护方便等优点，广泛应用于各个工业领域。

三、分段式隔离开关分段式隔离开关是一种特殊的隔离开关，它具有多个刀刃和分段结构。

分段式隔离开关的主要作用是在开关操作过程中，将电路分段隔离，避免因一次性切断整个电路而带来的电弧和短路等问题。

分段式隔离开关可根据实际需求进行组合，实现多回路的隔离和控制，广泛应用于电力系统和工业自动化领域。

四、高压隔离开关高压隔离开关是一种用于高压电路的隔离和切断的开关设备。

它通常用于电力系统中的变电站、配电室等场所，用于对高压电路进行控制和隔离。

高压隔离开关具有耐高压、耐短路电流、可靠性高等特点，能够有效保护电力设备和人员的安全。

五、隔爆隔离开关隔爆隔离开关是一种用于防止爆炸环境中电气设备引发火花和火灾的开关设备。

它通常应用于石油、化工、煤矿等爆炸危险场所。

隔爆隔离开关采用特殊的结构和材料，能够有效隔离和阻止爆炸气体传播，确保设备的安全运行。

六、可见断路器隔离开关可见断路器隔离开关是一种结合了断路器和隔离开关功能的开关设备。

它具有断开电路和隔离电源的功能，同时还能够通过观察窗口直观地判断开关状态。

隔离开关的名词解释
隔离开关是一种用于隔离电源和负载的电路开关,通常用于电力系统中。

它可以将输入电压隔离开来,只允许输出电压通过,而将其他电压阻止在输入端。

这种隔离方式可以防止电击,保护系统中的设备和人员。

隔离开关通常由两个导体组成,一个连接电源正极,另一个连接负载负极。

当开关打开时,输入电压可以流经隔离开关,并将其连接到负载。

当开关关闭时,隔离开关将阻止输入电压通过,并将输出电压连接到负载。

这种设计可以防止电击,因为输入电压和输出电压之间没有任何连接,所以不会受到任何电击。

除了防止电击之外,隔离开关还具有以下优点:
1. 简化电路:隔离开关可以简化电路设计,因为它可以将输入和输出电压隔离开来,使电路更加紧凑和易于维护。

2. 提高可靠性:隔离开关可以提高系统的可靠性,因为输入和输出电压之间没有连接,所以不会受到任何干扰或损坏。

3. 减少维护成本:隔离开关可以减少维护成本,因为不涉及到任何电缆或设备的维修或更换。

隔离开关在电力系统中应用广泛,例如用于电源开关、变压器、开关柜、继电保护系统等。

随着现代电力系统越来越复杂,隔离开关的使用也越来越频繁,以提高系统的可靠性和安全性。

隔离开关的作用和功能
隔离开关是一种用于控制电路的开关装置，其作用是将电路与电源隔离开来，以确保电路处于安全状态。

隔离开关的主要功能包括：
1. 分离电源：隔离开关能够切断电路与电源之间的连接，使电路与电源完全分离。

这样可以避免电源对电路的干扰或电路故障对电源的影响。

2. 防止电击：隔离开关断开电路与电源的连接后，可以确保电路中不再有电流流动，从而避免人体接触电路时发生电击事故。

3. 维护和检修：隔离开关能够将电路与电源分离，便于对电路进行维护和检修工作。

在进行维修或更换电路元件时，可以通过切断电源来确保工作安全。

4. 确保安全：隔离开关通常具有明确的开关状态指示，能够清晰地显示电路是否处于通电状态。

这样可以帮助操作人员判断电路的状态，从而确保安全操作。

总之，隔离开关的作用和功能是将电路与电源隔离开来，以确保电路处于安全状态，防止电击事故发生，并便于维护和检修工作。

隔离开关的规格摘要：一、隔离开关的基本概念与作用二、隔离开关的分类与特点三、隔离开关的规格参数四、选用与安装隔离开关的注意事项正文：隔离开关是一种广泛应用于电力系统的控制设备，主要用于切断或接通电路，实现电路的控制、保护和安全操作。

本文将对隔离开关的规格进行详细介绍，以帮助大家更好地了解和应用这一重要设备。

一、隔离开关的基本概念与作用隔离开关是一种在没有负荷情况下，可以安全地进行电路切断、接通的操作开关。

它具有操作简单、安全可靠、使用寿命长等特点，主要用于发电厂、变电站、配电系统等场合。

其作用主要是：1.切断、接通电路：在设备检修、维护时，隔离开关可以安全地切断、接通电路。

2.控制电路：隔离开关可用于控制电气设备的启停、切换等操作。

3.保护电路：当电路发生短路、过载等异常时，隔离开关可以迅速切断电源，防止事故扩大。

二、隔离开关的分类与特点根据结构、功能和用途的不同，隔离开关可分为以下几类：1.按结构分类：手动隔离开关、自动隔离开关、负荷隔离开关等。

2.按功能分类：单极隔离开关、双极隔离开关、接地隔离开关等。

3.按用途分类：发电机隔离开关、变压器隔离开关、配电柜隔离开关等。

隔离开关的特点：1.操作简单：手动隔离开关操作方便，适用于各种场合。

2.安全性高：隔离开关切断电路时，没有电弧产生，确保操作人员安全。

3.使用寿命长：隔离开关采用优质材料制造，具有良好的抗磨损、抗腐蚀性能。

三、隔离开关的规格参数隔离开关的规格参数主要包括以下几个方面：1.额定电压：表示隔离开关适用的电压等级。

2.额定电流：表示隔离开关能承受的最大电流。

3.开关速度：表示隔离开关切断、接通电路的速度。

4.操作频率：表示隔离开关在一定时间内可以进行操作的次数。

5.外形尺寸：表示隔离开关的尺寸大小，影响设备的安装空间。

四、选用与安装隔离开关的注意事项1.选用隔离开关时，应根据实际电路需求，选择合适的类型、规格的产品。

2.安装前，仔细阅读产品说明书，了解安装要求、操作方法等。
