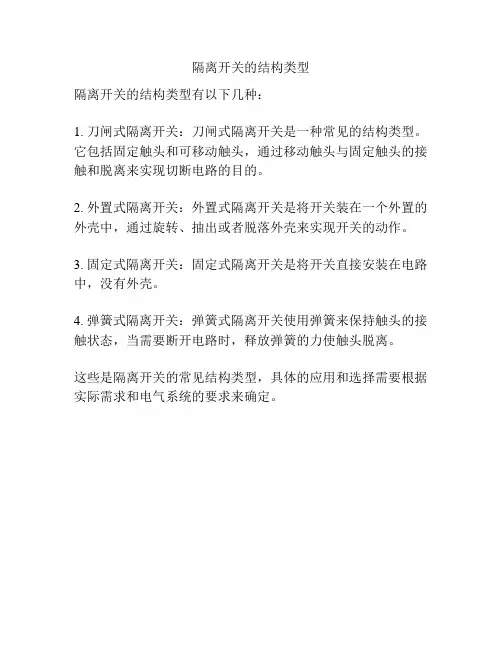

隔离开关的结构类型
隔离开关的结构类型有以下几种:
1. 刀闸式隔离开关:刀闸式隔离开关是一种常见的结构类型。
它包括固定触头和可移动触头,通过移动触头与固定触头的接触和脱离来实现切断电路的目的。
2. 外置式隔离开关:外置式隔离开关是将开关装在一个外置的外壳中,通过旋转、抽出或者脱落外壳来实现开关的动作。
3. 固定式隔离开关:固定式隔离开关是将开关直接安装在电路中,没有外壳。
4. 弹簧式隔离开关:弹簧式隔离开关使用弹簧来保持触头的接触状态,当需要断开电路时,释放弹簧的力使触头脱离。
这些是隔离开关的常见结构类型,具体的应用和选择需要根据实际需求和电气系统的要求来确定。

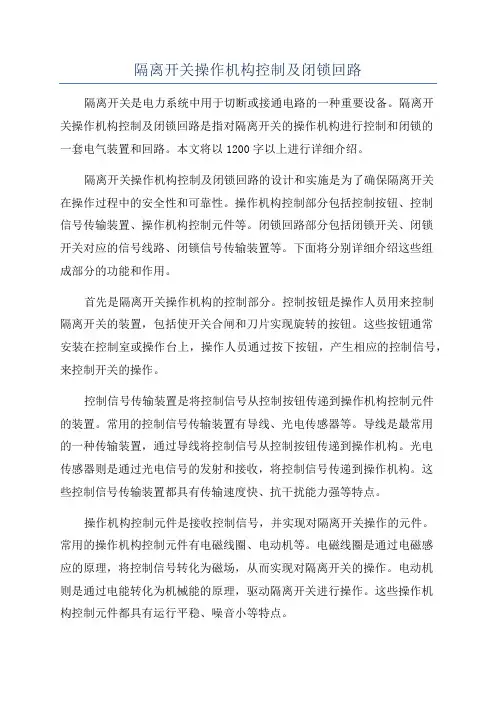

隔离开关操作机构控制及闭锁回路隔离开关是电力系统中用于切断或接通电路的一种重要设备。
隔离开关操作机构控制及闭锁回路是指对隔离开关的操作机构进行控制和闭锁的一套电气装置和回路。
本文将以1200字以上进行详细介绍。
隔离开关操作机构控制及闭锁回路的设计和实施是为了确保隔离开关在操作过程中的安全性和可靠性。
操作机构控制部分包括控制按钮、控制信号传输装置、操作机构控制元件等。
闭锁回路部分包括闭锁开关、闭锁开关对应的信号线路、闭锁信号传输装置等。
下面将分别详细介绍这些组成部分的功能和作用。
首先是隔离开关操作机构的控制部分。
控制按钮是操作人员用来控制隔离开关的装置,包括使开关合闸和刀片实现旋转的按钮。
这些按钮通常安装在控制室或操作台上,操作人员通过按下按钮,产生相应的控制信号,来控制开关的操作。
控制信号传输装置是将控制信号从控制按钮传递到操作机构控制元件的装置。
常用的控制信号传输装置有导线、光电传感器等。
导线是最常用的一种传输装置,通过导线将控制信号从控制按钮传递到操作机构。
光电传感器则是通过光电信号的发射和接收,将控制信号传递到操作机构。
这些控制信号传输装置都具有传输速度快、抗干扰能力强等特点。
操作机构控制元件是接收控制信号,并实现对隔离开关操作的元件。
常用的操作机构控制元件有电磁线圈、电动机等。
电磁线圈是通过电磁感应的原理,将控制信号转化为磁场,从而实现对隔离开关的操作。
电动机则是通过电能转化为机械能的原理,驱动隔离开关进行操作。
这些操作机构控制元件都具有运行平稳、噪音小等特点。
其次是隔离开关闭锁回路的设计。
闭锁开关是用来保护隔离开关不被误操作的装置,通过控制开关的闭合和断开,实现对隔离开关操作的限制。
闭锁开关通常由继电器、控制电路等组成。
闭锁开关对应的信号线路用来传输闭锁信号,以控制闭锁开关的闭合和断开。
这些闭锁信号线路通常由导线和光电传感器等组成。
闭锁信号传输装置是将闭锁信号从闭锁开关传递到控制室或操作台的装置,其作用是实时地反馈闭锁状态。

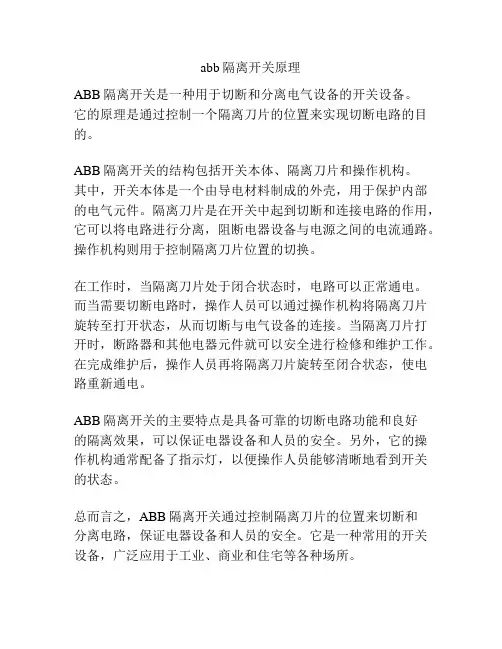

abb隔离开关原理
ABB隔离开关是一种用于切断和分离电气设备的开关设备。
它的原理是通过控制一个隔离刀片的位置来实现切断电路的目的。
ABB隔离开关的结构包括开关本体、隔离刀片和操作机构。
其中,开关本体是一个由导电材料制成的外壳,用于保护内部的电气元件。
隔离刀片是在开关中起到切断和连接电路的作用,它可以将电路进行分离,阻断电器设备与电源之间的电流通路。
操作机构则用于控制隔离刀片位置的切换。
在工作时,当隔离刀片处于闭合状态时,电路可以正常通电。
而当需要切断电路时,操作人员可以通过操作机构将隔离刀片旋转至打开状态,从而切断与电气设备的连接。
当隔离刀片打开时,断路器和其他电器元件就可以安全进行检修和维护工作。
在完成维护后,操作人员再将隔离刀片旋转至闭合状态,使电路重新通电。
ABB隔离开关的主要特点是具备可靠的切断电路功能和良好
的隔离效果,可以保证电器设备和人员的安全。
另外,它的操作机构通常配备了指示灯,以便操作人员能够清晰地看到开关的状态。
总而言之,ABB隔离开关通过控制隔离刀片的位置来切断和
分离电路,保证电器设备和人员的安全。
它是一种常用的开关设备,广泛应用于工业、商业和住宅等各种场所。

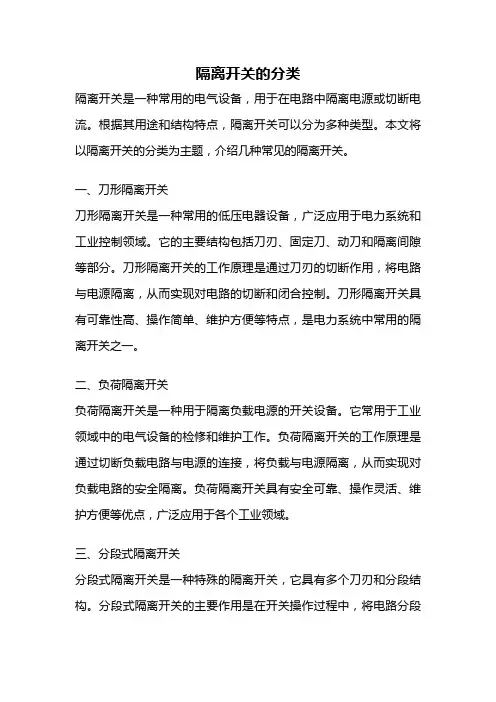

隔离开关的分类隔离开关是一种常用的电气设备,用于在电路中隔离电源或切断电流。
根据其用途和结构特点,隔离开关可以分为多种类型。
本文将以隔离开关的分类为主题,介绍几种常见的隔离开关。
一、刀形隔离开关刀形隔离开关是一种常用的低压电器设备,广泛应用于电力系统和工业控制领域。
它的主要结构包括刀刃、固定刀、动刀和隔离间隙等部分。
刀形隔离开关的工作原理是通过刀刃的切断作用,将电路与电源隔离,从而实现对电路的切断和闭合控制。
刀形隔离开关具有可靠性高、操作简单、维护方便等特点,是电力系统中常用的隔离开关之一。
二、负荷隔离开关负荷隔离开关是一种用于隔离负载电源的开关设备。
它常用于工业领域中的电气设备的检修和维护工作。
负荷隔离开关的工作原理是通过切断负载电路与电源的连接,将负载与电源隔离,从而实现对负载电路的安全隔离。
负荷隔离开关具有安全可靠、操作灵活、维护方便等优点,广泛应用于各个工业领域。
三、分段式隔离开关分段式隔离开关是一种特殊的隔离开关,它具有多个刀刃和分段结构。
分段式隔离开关的主要作用是在开关操作过程中,将电路分段隔离,避免因一次性切断整个电路而带来的电弧和短路等问题。
分段式隔离开关可根据实际需求进行组合,实现多回路的隔离和控制,广泛应用于电力系统和工业自动化领域。
四、高压隔离开关高压隔离开关是一种用于高压电路的隔离和切断的开关设备。
它通常用于电力系统中的变电站、配电室等场所,用于对高压电路进行控制和隔离。
高压隔离开关具有耐高压、耐短路电流、可靠性高等特点,能够有效保护电力设备和人员的安全。
五、隔爆隔离开关隔爆隔离开关是一种用于防止爆炸环境中电气设备引发火花和火灾的开关设备。
它通常应用于石油、化工、煤矿等爆炸危险场所。
隔爆隔离开关采用特殊的结构和材料,能够有效隔离和阻止爆炸气体传播,确保设备的安全运行。
六、可见断路器隔离开关可见断路器隔离开关是一种结合了断路器和隔离开关功能的开关设备。
它具有断开电路和隔离电源的功能,同时还能够通过观察窗口直观地判断开关状态。
隔离开关结构【完整版】(文档可以直接使用,也可根据实际需要修订后使用,可编辑放心下载)隔离开关主要用来将高压配电装置中需要停电的局部与带电局部可靠地隔离,以保证检修工作的平安。
隔离开关的触头全部敞露在空气中,具有明显的断开点,隔离开关没有灭弧装置,因此不能用来切断负荷电流或短路电流,否那么在高压作用下,断开点将产生强烈电弧,并很难自行熄灭,甚至可能造成飞弧〔相对地或相间短路〕,烧损设备,危及人身平安,这就是所谓“带负荷拉隔离开关〞的严重事故。
隔离开关还可以用来进行某些电路的切换操作,以改变系统的运行方式。
例如:在双母线电路中,可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。
同时,也可以用来操作一些小电流的电路,比方:电压互感器、避雷器、无负荷母线、小容量的无负荷变压器、无负荷或小负荷线路等。
发电厂和变电所的电器运行人员有相当多的工作是倒闸操作。
一般来讲,在中断某线路的供电时,首先应断开该线路的断路器,然后才能断开该断路器两侧的隔离开关;在恢复某线路的供电时,首先应合上断路器两侧的隔离开关,然后才能合上该断路器。
为防止误操作的发生,必须采取有效的措施,这些措施包括组织措施和技术措施。
(1)组织措施认真执行操作票制度和监护制度。
一般规定在1kv以上的设备上进行倒闸操作时,必须一人监护,一人操作,绝对不允许个人单独操作。
(2)技术措施采用在断路器和隔离开关之间装设机械或电器闭锁装置。
闭锁装置〔简称锁〕的作用是使断路器未断前,与其相应的隔离开关就拉不开;在断路器接通后,相应的隔离开关也合不上。
这就防止了带负荷拉合隔离开关的误操作。
V型隔离开关GW5型户外高压隔离开关,采用单柱V形握手式结构,布置紧凑、体积小、重量轻、技术指标先进、宜于广泛采用。
为了设备检修时接地方便,35kv以上的户外隔离开关都可配备接地刀,接地刀和工作闸刀可以通过操作把手闭锁动作,即两者不能同时合闸,防止发生带电接地事故。
GW5系列户外隔离开关每极两个绝缘柱带着导电闸刀反向回转90°,形成一个水平断口。

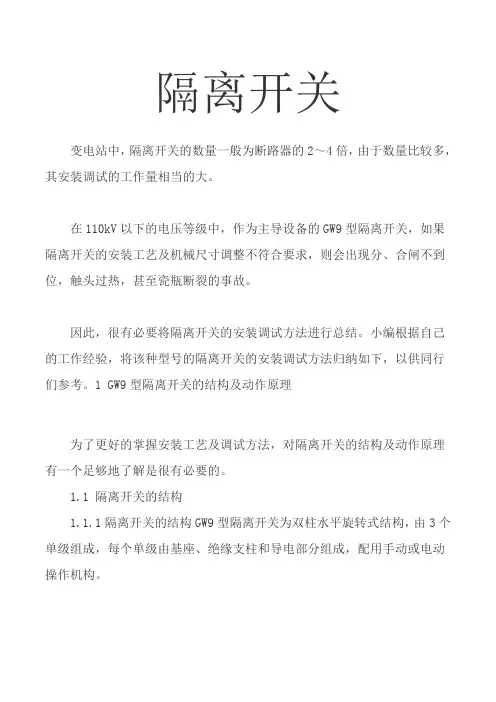

隔离开关变电站中,隔离开关的数量一般为断路器的2~4倍,由于数量比较多,其安装调试的工作量相当的大。
在110kV以下的电压等级中,作为主导设备的GW9型隔离开关,如果隔离开关的安装工艺及机械尺寸调整不符合要求,则会出现分、合闸不到位,触头过热,甚至瓷瓶断裂的事故。
因此,很有必要将隔离开关的安装调试方法进行总结。
小编根据自己的工作经验,将该种型号的隔离开关的安装调试方法归纳如下,以供同行们参考。
1 GW9型隔离开关的结构及动作原理为了更好的掌握安装工艺及调试方法,对隔离开关的结构及动作原理有一个足够地了解是很有必要的。
1.1 隔离开关的结构1.1.1隔离开关的结构GW9型隔离开关为双柱水平旋转式结构,由3个单级组成,每个单级由基座、绝缘支柱和导电部分组成,配用手动或电动操作机构。
1.1.2接地开关的结构接地开关由固定在隔离开关导电管上的静触头和安装在底座上的动触杆组成。
1.1.3手力操动机构的结构手力操动机构由水平面(或垂直面)内旋转90°(或180°)的操作手柄,防雨罩及装入其内的辅助开关组成。
1.1.4电动操作机构电动机构的主要元件有电动机、减速箱、辅助开关、限位开关、转换开关、接触器、断路器等。
操作机构借助传动轴及水平连杆使接地开关转动轴旋转一定的角度,从而实现分合闸。
1.1.5手力操动机构的动作原理当手柄操作时,机构输出轴转动,带动与机构的主轴连接在一起的辅助开关,在分,合闸动作时将相应的触点切断或闭合,发出相应的分、合信号。
1.1.6电动操作机构的动作原理电机启动,驱动蜗轮蜗杆减速装置,主轴转动,带动与主轴相连的隔离开关合、分闸。
隔离开关厂家推荐:民熔电气2 隔离开关的安装2.1 隔离开关安装的原则隔离开关的安装和调试是保证其能够正常运行的前提。
从某种意义上说,良好的安装就是调试成功的一半,因此,隔离开关安装时应本着横平竖直的原则进行。
(1)三相的基座应上下对正,即在同一水平面内——保证水平连杆在同一个平面内。
