第一章 晶体结构

求晶面指数的方法
OA1 ra1, OA2 sa2 , OA3 ta3
h1 : h2 : h3 1 1 1 : : r s t
n
N
a3
O
d
a2
A2 A1
a1
设 a 1 , a 2 , a 3的末端上的格点分别在离原点距离h1d、h2d、
h3d的晶面上，这里 h1、h2、h3为整数 。 基矢
格点只在顶角上，内部和面上都不包含其他格点，整个原胞 只包含一个格点。
3、晶胞
原胞往往不能反映晶体的对称性
晶胞：能反映晶体对称性的最小结构重复单元
是原胞的数倍。晶胞的基矢用 a b c
原胞:
表示
a1 a2 a3
*几种典型晶体结构的原胞和晶胞
每种原子都各自构成一种相同的Bravais格子，这些Bravais 格子相互错开一段距离，相互套构而形成的格子。即复式 格子是由若干相同的Bravais格子相互位移套构而成的。
*几种典型的复式晶格
NaCl结构（Sodium Chloride structure ） 复式面心立方
例：MgO、KCl、AgBr 等
用来描述晶体中原子排列的紧密程度，原子排 列越紧密，配位数越大
简单立方（简立方）(simple cubic, sc)
配位数
6
晶胞内有 1 个原子
体心立方( body-centered cubic, bcc )
排列：ABABAB……
配位数
8
晶胞内有 2 个原子 具有体心立方结构的金属晶体：LI、Na、K、Fe等
重复周期为二层。形成AB AB AB· · · · · · 方式排列。
具有六角结构的金属： Mg，Co，Zn等

(3) 不需最小整数化； (4) 〔1 1 1〕
B面：
(1) 该面与z轴平行，因此x=1，y=2， z=∞； (2) 1/x=1，1/y=1/2，1/z=0； (3) 最小整数化1/x=2，1/y=1，1/z=0； (4) 〔2 1 0〕
C面：
(1) 该面过原点，必须沿y轴进行移动，因此x= ∞ ，y=-1，z=∞ (2) 1/x=0，1/y=-1，1/z=0； (3) 不需最小整数化；(4) 〔0 1 0〕
晶胞在三维空间的重复构成点阵
〔4〕晶格常数
在晶胞中建立三维坐标体系， 描述出晶胞的形状与大小
晶胞参数- 晶格常数:a、b、c 棱间夹角:α、β、γ
2 晶系与布拉菲点阵
依据点阵参数 的不同特点划分为七种晶系
(1) 三斜晶系
α≠β≠γ≠90° a≠ b≠ c
复杂单胞 底心单斜
(2) 单斜晶系
α=γ=90°≠β a≠ b≠ c
3 原子半径： r 2 a
4 配位数= 12
4
5 致密度= nv/V=(4×3πr3/4)/a3=0.74
γ－Fe(912~1394℃)、Cu、Ni、Al、Ag 等
——塑性较高
面心立方晶胞中原子半径与晶 格常数的关系
a
r 2a 4
(三)密排六方结构〔 h.c.p〕 〔 了解〕
金属：Zn、Mg、Be、α-Ti、α-Co等
具有光泽：吸收了能量从被激发态回到基态时所 产生的幅射；
良好的塑性：在固态金属中，电子云好似是 一种流动的万能胶，把所有的正离子都结合 在一起，所以金属键并不挑选结合对象，也 无方向性。当一块金属的两局部发生相对位 移时，金属正离子始终“浸泡〞在电子云中， 因而仍保持着金属键结合。这样金属便能经 受较大的变形而不断裂。

1.点对称操作
点对称操作：对称操作前后空间中至少保持一个不动的点的操作.
（1）n度旋转对称 2 n度旋转对称轴：晶体绕旋转 后仍能复原的轴. n 晶体只具有1、2、3、4、6度对称轴. （2）中心反演 中心反演的对称元素是一个点，中心反演操作用i表示. i操作作用 于（x，y，z）使之变换为（-x，-y，-z）. 目录
（3）镜像(m，对称素为面) 镜像操作常用m表示，镜像的操作的对称元素是平面. 若选z＝0为对称面，该操作使点（x，y，z）变换为（x，y，-z） （4）n度旋转反演对称 该操作由n度旋转对称和中心反演两个操作组成.晶体先绕一固定轴 旋转 2 n后，再经过中心反演，晶体能与自身重合.该轴称为n度旋 转反演轴. 晶体n度旋转反演对称中n只能取1，2，3，4，6中的数值，通常用 n 表示n度旋转反演轴. 注： a.1度旋转反演对称与中心反演i实质是同一操作. b. 2度旋转反演对称与镜像m实质是同一操作.
a


ak
a1 a 2 a j

a3
目录
ai
a-Fe的晶体结构
固体物理学原胞的体积: 3.面心立方（fcc）结构
Ω a1 (a2 a3 ) a
3
2
每个晶胞包含4个 格点.基矢为：
a a1 ( j k ) 2 a a2 ( k i ) 2 a a3 (i j ) 2
abc
900
5.四角系： a b c 900 (正方晶系) 6.六角晶系： 900 1200
abc
7.立方晶系： 900
abc
简立方(12)，体心立方(13)， 面心立方(14) 目录

晶体结构和布拉菲格子的区别
晶体结构和布拉菲格子的区别
基矢 原胞 晶胞（单胞）
初基元胞 点阵的基本 平移矢量。
有多种取法。
12面体
14面体
布拉伐格子 晶向 晶面
标志？
互质的整数（h1h2h3）-----晶面指数
若以单胞的棱a，b，c为坐标系对应的指数（h1h2h3）----miller index
33 23
13
32 22 12
31
33 11
21 31 13;32 12 32 0
11
23 21 21 0
同样若沿Z轴作对称操作-转动900
0 1 0 A 1 0 0
0 0 1
A1A


22
0
0
11
0
13





11
0
0
22
13
0
0 31 33
31 0 33
7晶系14种Bravais Lattice介绍
可以证明，由于对称性的要求，共有14种Bravais Lattice， 分为7个晶系（点阵只有7种点群）。 对称操作群{D/t} D--点（宏观）对称操作; t--平移对称操作. 点阵点群-------{D/t=0}7个7个晶系 点阵空间群-------{D/t}14个14 lattices
绪论
������ 固体物理是研究固体的结构和其组成粒子之间的相互作用 及运动规律，以阐明其性能和用途的学科。

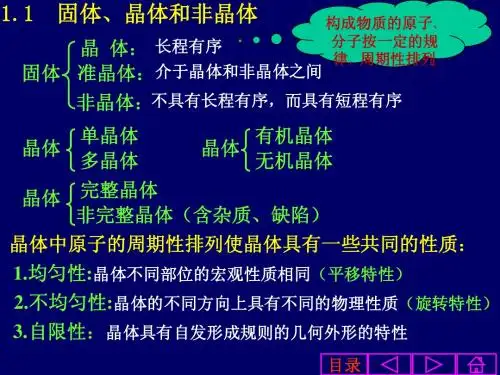

固体的分类 晶体（晶态）：原子按一定的周期规则排列的固体（长程有序)。 非晶体（非晶态）：原子排列没有明确的周期性（短程有序)。
