IH系列化工离心泵安装及价格

IH型单级单吸化工离心泵IH型号单级单吸离心泵概述：IY型化工离心泵适用于化工厂，用来输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃～105℃。

泵的最高工作压力为1.6 Mpa，进口压力不高于0.6Mpa。

IH型号单级单吸离心泵参数范围：流量Q 6.3~400m3/s扬程H 5~125mIH型号单级单吸离心泵型号说明：IH50－32－125AIH－单级单吸化工离心泵50－泵吸入口直径为50mm32－泵出口直径为32mm125－叶轮名义直径为125mmA－叶轮外径的改变。

IH型号单级单吸离心泵结构型式：IH型泵为单级单吸悬架式离心泵，其结构为后开门，即泵体不动，叶轮能从泵体后面取出，而不必拆动泵进出口管道。

IH型泵的轴封可根据用户要求装填料密封或机械密封，轴承为滚动轴承，用稀油润滑。

IH型号单级单吸离心泵旋转方向：从电机端看，泵为顺时针旋转。

IH型号单级单吸离心泵主要零件材质：与介质接触零件材质为合金不锈钢，主要牌号：ZG1Cr18Ni9，ZGCr18Ni12Mo2Ti等。

IH型号单级单吸离心泵成套范围：成套供应泵，电动机、公用底座、联轴器等，还提供止回阀、闸阀。

151152153154155156157158159160161午夜独处，在清新的茶香中细细品味生活的淡淡的苦涩和不绝的回甘。

优美文字摘抄。

品人生之匆匆，岁月之迷眸。

珍视现在，展望未来，我会迸发自己最美丽的姿态，凝聚朝露，聚集阳光。

让自己努力生长!我会更懂得品味春雨的清新和缠绵。

夏阳的炽烈和奔放，秋风的萧瑟和醇厚，冬雪的冰凉和晶莹。

在不同的季节品味不同的心情!清茶的意韵带给我绵绵的温馨和取之不竭的力量，我要让自己在人生的春夏秋冬中演绎自己的精彩!漫漫品味深刻蕴涵的人生!。

IH型不锈钢化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是永嘉县扬子江泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～IH型不锈钢化工离心泵泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。

悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。

为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。

只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

这是国际上通用的一种结构形式。

不锈钢化工离心泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

【IH型不锈钢化工离心泵】泵的旋转方向：IH型不锈钢化工泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

【IH型不锈钢化工离心泵】性能范围：流量Q：6.3～400m3/h 扬程H：5～132m转速n：2900、1450r/min 配带功率：0.55～110KWIH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。

适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

【IH型不锈钢化工离心泵】安装：一、IH型不锈钢化工离心泵的安装是否合理，对泵的正常运行和使用寿命有很重要的影响，所以安装前必须仔细校正，不得草率，泵的外形及安装尺寸。

二、必须保证泵在工作时不超过其允许汽蚀余量。

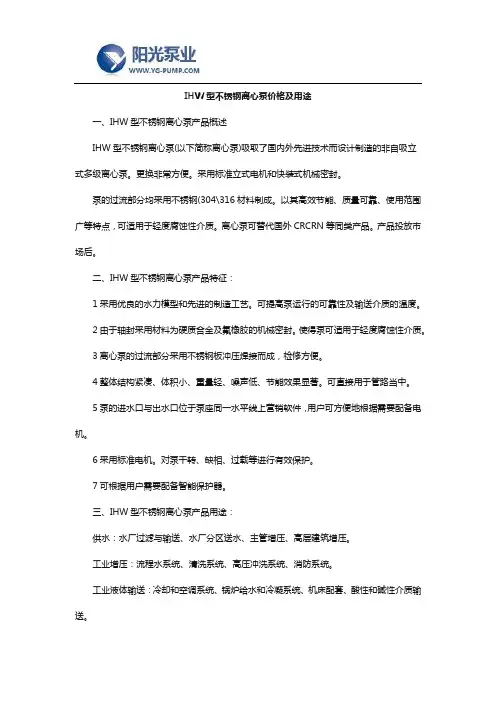

IHW型不锈钢离心泵价格及用途一、IHW型不锈钢离心泵产品概述IHW型不锈钢离心泵(以下简称离心泵)吸取了国内外先进技术而设计制造的非自吸立式多级离心泵。

更换非常方便。

采用标准立式电机和快装式机械密封。

泵的过流部分均采用不锈钢(304\316材料制成。

以其高效节能、质量可靠、使用范围广等特点，可适用于轻度腐蚀性介质。

离心泵可替代国外CRCRN等同类产品。

产品投放市场后。

二、IHW型不锈钢离心泵产品特征：1采用优良的水力模型和先进的制造工艺。

可提高泵运行的可靠性及输送介质的温度。

2由于轴封采用材料为硬质合金及氟橡胶的机械密封。

使得泵可适用于轻度腐蚀性介质。

3离心泵的过流部分采用不锈钢板冲压焊接而成，检修方便。

4整体结构紧凑、体积小、重量轻、噪声低、节能效果显著。

可直接用于管路当中。

5泵的进水口与出水口位于泵座同一水平线上营销软件，用户可方便地根据需要配备电机。

6采用标准电机。

对泵干转、缺相、过载等进行有效保护。

7可根据用户需要配备智能保护器。

三、IHW型不锈钢离心泵产品用途：供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。

工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。

工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。

水处理：超滤系统、反渗透系统、蒸馏系统、分离器营销软件和游泳池的水处理系统。

灌溉：农田灌溉、喷灌、滴灌。

四、IHW型不锈钢离心泵输送介质：1稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。

2诸如矿泉水、软化水、纯水、清油和其他轻化工介质。

可应用于抽送轻度腐蚀性介质。

3离心泵主要材料为不锈钢。

五、IHW型不锈钢离心泵技术参数：流量：4.2-504m3/h扬程：24-240m功率：1.5-450kw转速：1480r/min口径：40-250温度范围：0-+90℃; 工作压力：2.4Mpa。

耐腐蚀化工离心泵介绍及型号大全耐腐蚀化工离心泵因为具有优良的耐腐蚀性能被广泛用于化工行业，不同的使用工况有不同型号的耐腐蚀化工离心泵，材质也不一样，代表型的耐腐蚀化工有IH型、FSB型、IHF 型、FN型、AFB型等，材质主要是不锈钢材质或者是氟塑料材质。

下面对几种常见的耐腐蚀化工离心泵进行详细介绍。

耐腐蚀化工泵是一种耐腐蚀性能良好的用于输送有腐蚀性的化学类液体，该系列的化工离心泵主要有IH型、IHF型、FSB型等，输送的介质温度不能超过80度，进口压力不超过0.6Mpa。

此系列化工泵主要适应于有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在-85℃～150℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损。

耐腐蚀化工泵型号意义IH100-80-125AIH-单级单吸化工离心泵100-泵吸入口直径为50mm380-泵出口直径为32mm125-叶轮名义直径为125mmA-叶轮外径的改变。

125FS B – 40 L125表示吸入口直径80mmFS表示过介部分为氟塑料合金B表示离心泵40表示泵设计点扬程32mL表示轴连式(带底板)IH F 80 –50 – 250 – AIH表示国际标准化工泵系列代号F表示泵过流件为氟塑料制造80表示进口直径80mm50表示出口直径50mm250表示叶轮名义上直径250mmA表示叶轮经第一次切割耐腐蚀化工泵参数范围IH型流量：6.3~400m3/h扬程：5~125mFSB型流量：1.5~125m3/h扬程：10~50mIHF型流量：5~100m3/h扬程：20~80m耐腐蚀化工泵结构特点介绍该系列化工离心泵/hgb/中IHF型与FSB型是按国际标准并结合非金属泵的工艺设计制造。

泵体采用金属外壳内衬聚全氟乙丙烯(F46)，泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷(或氮化硅)，动环采用四氟填充材料，其耐腐耐磨密封性极好。

AY型油泵使用说明书湘电凯士比ISO9001质量体系认证企业长沙湘电凯士比水泵制造有限公司第一章引言一、概述IH型化工离心泵是广泛适用于食品、制药、制糖、乳品、化工等行业输送温度在—20℃～+105℃的腐蚀性介质或物理、化学性能类似于水的介质。

FZG型蒸发器专用泵的性能范围（按设计点）流量：6.3~400m3/h扬程：5~125m泵的最高工作压力为1.6兆帕用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。

二、型号代表意思IH 80 - 50 - 160化工离心泵叶轮名义直径进口口径出口口径三、结构说明IH化工离心泵是一种单级单吸悬壁式离心泵，泵体能过下部的底脚支承固定在底座上，泵的进口方向为水平方向，泵的出口方向为垂直方向。

叶轮经过静、动平衡校验，用叶轮螺母与轴套一起固定在轴上，泵轴由一对单列向心球轴承支承在悬架部件中，泵轴与电动机由加长联轴器连接，泵的密封形式根据用户要求采用单端面或双端面硬质合金机械密封制造四、结构图1 2 3 4 5 6 7 8 9 10主要部件： 1、泵体 2、叶轮并帽 3、叶轮 4、泵盖 5、密封6、冷却水嘴7、支架8、轴承9、泵轴 10、悬架部件用户可根据被输送物料的腐蚀性程度对泵的过流部分主要零件选用不同材料。

泵的过流部分主要零件的材料及其代号有下列六种：五、安全注意事项□冷却水：冷却水是用于冷却和清洗密封的，因此必须确保冷却水达到以下要求方可试机和运行：1、冷却水要清洁卫生2、冷却水温度不高于30℃3、冷却水压力要大于0.2Mpa（略高于泵的输出压力）4、冷却水出口处有阀门调节□流量控制：由于用户选型时往往对实际情况的估计不足，选用的泵扬程往往会超过实际工作扬程。

降低扬程使用时，会形成流量偏大，一则与工艺不相符，二则使配套电机超负荷运行，造成电机毁损，所在泵在额定扬程70%以下运行时，要适当关一点出口阀门，以免流量过大，损坏电机。

另外，泵也不宜低于额定流量的30%以下使用，这时泵会产生剧烈振动，应以加大流量的方法消除。

IH型化工泵型号及结构特点一、IH型化工泵的概述：IH型化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20 C〜105 C的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。

二、IH型化工泵的性能范围（按设计点）：流量Q : 6.3 〜400m3/h扬程H : 5〜125m泵的最高工作设计压力为1.6MPaIH型化工泵输送介质温度为-20 C〜105 C,需要时采用双端面密封冷却装置，可输送介质温度为20 C 〜+280 C。

耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

三、IH型化工泵的性能范围：流量Q : 6.3 〜400m3/h 扬程H : 5 〜132m转速n : 2900、1450r/min 配带功率：0.55 〜110KW进口直径：50〜200mm 最高工作压力：1.6MpaIH型系列泵有29个基本型，其中22个双速（2900、1450r/min ）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

泵的结构:IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

泵的结构特点：化工泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。

悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。

为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。

只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

这是国际上通用的一种结构形式。

IH型单级单吸化工离心泵
IH型号单级单吸离心泵概述：
IY型化工离心泵适用于化工厂，用来输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃～105℃。

泵的最高工作压力为1.6 Mpa，进口压力不高于0.6Mpa。

IH型号单级单吸离心泵参数范围：
流量Q 6.3~400m3/s
扬程H 5~125m
IH型号单级单吸离心泵型号说明：
IH50－32－125A
IH－单级单吸化工离心泵
50－泵吸入口直径为50mm
32－泵出口直径为32mm
125－叶轮名义直径为125mm
A－叶轮外径的改变。

IH型号单级单吸离心泵结构型式：
IH型泵为单级单吸悬架式离心泵，其结构为后开门，即泵体不动，叶轮能从泵体后面取出，而不必拆动泵进出口管道。

IH型泵的轴封可根据用户要求装填料密封或机械密封，轴承为滚动轴承，用稀油润滑。

IH型号单级单吸离心泵旋转方向：
从电机端看，泵为顺时针旋转。

IH型号单级单吸离心泵主要零件材质：
与介质接触零件材质为合金不锈钢，主要牌号：ZG1Cr18Ni9，ZGCr18Ni12Mo2Ti等。

IH型号单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供止回阀、闸阀。

151
152
153
154
155
156
157
158
159
160
161。

安徽南方化工泵业有限公司IH系列离心泵使用说明书★ 技术说明IH 型泵通用性广，全系列工140种规格，但只用四种轴；同一规格的轴，轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬价也只有四种。

泵转速分为2900和1450转/分两种。

性能如下： 2900转/分 1450转/分最大流量： 240立方米/小时 400立方米/小时 最高总扬程： 125米 55米 最高转速： 3500转/分（用于60调波电源时，叶轮直径所有减少） 最高工作温度 160慑氏度允许吸入管路压力 0.3MPa.泵的最高使用压力1.6MPa★ 结构示意图序号 部件名称1 泵体2 叶轮3 泵盖4 机械密封5 中间支架6 悬架部件 7泵轴IH 系 列离 心 泵★使用温度：-20o C ~ 80o C ★流 量：3m 3/h ~ 600m 3/h ★扬 程：15m ~ 50m ★产品概述：IH 型泵是卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。

它广泛适用于工农业及城市、排水、消防供水等。

IH 型泵系根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。

它是我国推广的节能泵类产品之一。

该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。

使用范围：1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。

2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30%以下)。

★型号及技术数据★安装尺寸◆图一2900r/min型号L B S P A W T H h f G n-￠d IH50-32-125 956 995 595 155 80 395 345 350 212 80 /4-19 IH50-32-160 1032 895 595 155 80 395 345 396 232 80 /4-19 IH50-32-200 1120 995 655 170 80 450 400 440 260 80 /4-25 IH50-32-250 1200 1270 730 215 100 490 440 515 280 100 / 4-28 IH65-50-125 1010 895 595 155 80 395 345 360 212 80 /4-19 IH65-50-160 1082 995 655 170 80 450 400 396 232 80 /4-25 IH65-40-200 1244 1120 730 210 80 500 450 440 260 100 /4-25 IH65-40-250 1350 1270 730 215 100 490 440 501 280 100 /4-28 IH65-40-315 1530 1460 940 260 95 620 550 550 300 125 / 4-28 IH80-65-125 1098 995 655 170 80 450 400 415 232 100 /4-19 IH80-65-160 1248 1120 730 210 80 500 450 440 260 100 /4-25 IH80-50-200 1244 1120 730 210 80 500 450 460 260 100 /4-25 IH80-50-250 1540 1460 940 260 95 620 550 525 300 125 /4-28 IH80-50-315 1540 1460 940 260 95 620 550 605 326 125 / 4-28 IH100-80-125 1252 1120 730 210 95 500 450 440 260 100 /4-25 IH100-80-160 1290 1120 730 210 95 500 450 500 280 100 /4-25 IH100-65-200 1540 1460 940 260 95 620 550 525 300 100 /4-28 IH100-65-315 1650 1620 940 260 110 620 550 580 300 125 / 4-28 IH125-100-200 1690 1620 940 260 110 620 550 600 320 130 /4-28◆图二1450r/min型号L B S P A W T H h f G n-￠d IH50-32-125 820 760 540 110 60 360 320 315 178 80 /4-19 IH50-32-160 840 760 540 110 60 360 320 362 198 80 /4-19 IH50-32-200 940 895 595 155 80 395 345 440 260 80 /4-19 IH50-32-250 995 1000 660 170 95 450 460 505 280 100 / 4-25 IH65-50-125 810 760 540 110 60 360 320 325 178 80 /4-19 IH65-50-160 890 895 595 155 80 395 345 396 232 80 /4-19 IH65-40-200 950 895 595 155 80 395 345 440 260 100 /4-19 IH65-40-250 1130 1000 660 170 95 450 400 505 280 100 /4-25 IH65-40-315 1470 1300 810 215 95 540 490 550 300 125 / 4-25 IH80-65-125 890 895 595 155 80 395 345 415 232 100 /4-19 IH80-65-160 925 895 595 155 80 395 345 440 260 80 /4-19 IH80-50-200 940 895 595 155 80 395 345 460 260 80 /4-19 IH80-50-250 1250 1060 660 200 95 450 400 525 300 125 /4-25 IH80-50-315 1470 1300 810 215 95 540 490 605 325 125 / 4-25 IH100-80-125 960 895 595 155 80 395 345 440 260 100 /4-19 IH100-80-160 1026 995 655 170 80 450 400 500 280 100 /4-25 IH100-65-200 1250 1060 660 200 95 490 440 525 300 100 /4-25 IH100-65-315 1355 1270 810 215 95 540 490 580 300 125 / 4-25 IH125-100-200 1355 1270 810 215 95 540 490 650 370 125 /4-25 IH125-100-315 1640 1400 940 260 95 600 550 665 350 125 /4-25 IH125-100-4001780 1400 940 260 95 620 550 735 380 140 4706-28 IH150-125-315 1710 1620 940 260 110 620 550 775 410 140 470 6-28 IH150-125-400 1840 1400 940 260 95 620 550 735 380 140 470 6-28 IH200-150-315 1820 1620 940 260 110 620 550 815 415 100 470 6-28 IH200-150-400 2060 1840 1200 320 125 750 670 955 465 150 600 6-28★法兰尺寸型号进口法兰出口法兰c a b e n-d k g i j n-tIH50-32-125 50 165 125 18 4-18 32 140 100 18 4-18 IH50-32-160 50 165 125 18 4-18 32 140 100 18 4-18 IH50-32-200 50 165 125 20 4-18 32 140 100 18 4-16 IH50-32-250 50 165 125 20 4-18 32 140 100 18 4-16 IH65-50-125 65 185 145 18 4-18 50 165 125 18 4-18 IH65-50-160 65 185 145 20 4-18 50 165 125 18 4-18 IH65-40-200 65 185 145 20 4-18 40 150 110 18 4-18 IH65-40-250 65 185 145 20 4-18 40 150 110 18 4-18 IH65-40-315 65 185 145 20 4-18 40 150 110 18 4-18 IH80-65-125 80 200 160 20 8-18 65 185 145 18 4-18 IH80-65-160 80 200 160 20 8-18 65 185 145 18 4-18 IH80-50-200 80 200 160 20 8-18 50 165 125 18 4-16 IH80-50-250 80 200 160 22 8-18 50 165 125 18 4-16 IH80-50-315 80 200 160 22 8-18 50 165 125 18 4-16 IH100-80-125 100 220 180 22 8-18 80 200 160 20 8-18 IH100-80-160 100 220 180 22 8-18 80 200 160 20 8-18 IH100-65-200 100 220 180 22 8-18 65 185 145 20 8-18 IH100-65-315 100 220 180 22 8-18 65 185 145 20 8-18 IH125-100-200 125 250 210 22 8-18 100 220 180 20 8-18 IH125-100-315 125 250 210 22 8-18 100 220 180 20 8-18 IH125-100-400 125 250 210 22 8-18 100 220 180 20 8-18 IH150-125-250 150 285 240 25 8-22 125 250 210 22 8-18 IH150-125-315 150 285 240 25 8-22 125 250 210 22 8-18 IH150-125-400 150 285 240 25 8-22 125 250 210 22 8-18 IH200-150-250 200 340 295 32 12-23 150 285 240 30 8-23 IH200-150-315 200 340 295 32 12-23 150 285 240 30 8-23 IH200-150-400 200 340 295 32 12-23 150 285 240 30 8-23★型号意义IH 80 – 65 – 160-叶轮名义直径（mm）排出口直径（mm）吸入口直径（mm）IH单级单吸化工离心泵★性能曲线图★注意事项1、泵应水平安装在混凝土基础上；2、泵的进、出口管道应有支撑，重量不得由泵来承受；3、安装高度不得超过泵的汽蚀余量的要求；4、安装时，应谨慎操作，严防工具和杂物掉入泵体内；5、安装安毕，应用手盘动联轴器，转动轻松自如为合格；6、开机关按转向标志校对泵的转向；7、使用过程中，经常检查泵和电机，发现异常的噪音或升温，应立即停机检修。

离心泵参考价格表离心泵是一种常用的工业设备，用于输送液体和提供压力。

它的工作原理是利用离心力将液体从一个地方输送到另一个地方。

离心泵广泛应用于化工、石油、制药、食品加工、环保等领域。

由于其广泛的应用，离心泵的价格也是行业关注的焦点之一。

下面是一份离心泵参考价格表，供大家参考。

品牌型号流量（m³/h）扬程（m）功率（kw）价格（元）。

XBD-DL2-40 20-32 20-40 2.2 3000-5000。

XBD-DL2-50 30-45 20-50 3 4000-6000。

XBD-DL2-65 40-60 20-65 4 5000-7000。

XBD-DL2-80 50-80 20-80 5.5 6000-8000。

XBD-DL2-100 60-100 20-100 7.5 7000-9000。

XBD-DL2-125 80-125 20-125 11 8000-10000。

XBD-DL2-150 100-150 20-150 15 9000-11000。

XBD-DL2-200 150-200 20-200 22 10000-12000。

以上价格仅供参考，实际价格可能会有所浮动，具体以购买时的市场行情为准。

离心泵的价格受多种因素影响，包括品牌、型号、流量、扬程、功率等。

不同品牌的离心泵价格差异较大，一般来说知名品牌的价格会相对较高，但质量和售后服务也更有保障。

型号、流量、扬程和功率是决定价格的关键因素，不同规格的离心泵价格也会有所不同。

购买离心泵时，除了价格外，还需要考虑其性能、质量、品牌声誉和售后服务等因素。

性能是离心泵的关键指标，包括流量、扬程和效率等。

质量直接影响离心泵的使用寿命和维护成本，优质的离心泵通常具有更长的使用寿命和更低的维护成本。

品牌声誉和售后服务也是选择离心泵时需要考虑的因素，知名品牌通常有更好的售后服务和更可靠的产品质量。

在购买离心泵时，建议选择正规渠道购买，避免购买劣质产品或假冒伪劣产品。

IH150-125-400型单级单吸化工离心泵 IH150-125-400型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F 型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH150-125-400型单级单吸化工离心泵型号意义：　IH150-125-400型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH150-125-400型单级单吸化工离心泵产品特点：　IH150-125-400型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH150-125-400型单级单吸化工离心泵旋转方向： IH150-125-400型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH100-65-200型单级单吸化工离心泵 IH100-65-200型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH100-65-200型单级单吸化工离心泵型号意义：　IH100-65-200型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH100-65-200型单级单吸化工离心泵产品特点：　IH100-65-200型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH100-65-200型单级单吸化工离心泵旋转方向： IH100-65-200型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH100-65-200型单级单吸化工离心泵轴封型式： 填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

IH化工泵
IH化工泵
安装尺寸
故障排除
腐蚀性能表
产品概述
IH型单级单吸悬臂式化工离心泵是根据国际标准ISO2858进行设计的并按国际标准
ISO5199/DIS制造的，其技术指标与老产品相比，效率平均提高5%左右，汽蚀余量降低了2m 左右，是一种性能稳定，零部件尺寸已实现标准化的节能高效产品，是国家机械工业部确定取代老式耐腐蚀泵及替代进口的节能更新换代的产品。

产品特点
普及性高，性能稳定，不锈钢材质有304，316L，CD-4Mcu,904，904L，哈氏合金等密度范围P=1.0~1.84×103kg/m3介质温度在-20℃∽+180℃范围之间；系统工作压力≤1.6MPa流量3.4∽460m3/h 扬程H3.6∽132m
产品用途
IH型泵适于化工、石油、石油化工、冶金、轻工、印染、制药、环保、海水淡化、海上采油、。

IH型化工离心泵工作条件及参数一、IH型化工离心泵的概述：IH型化工离心泵是单级单吸悬臂式离心泵，其标记性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。

二、IH型化工离心泵的性能范围（按设计点）：流量Q：6.3～400m³/h扬程H：5～125m泵的最高工作设计压力为1.6MPaIH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。

耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

三、IH型化工离心泵的性能范围：流量Q：6.3～400m3/h扬程H：5～132m转速n：2900、1450r/min配带功率：0.55～110KW进口直径：50～200mm最高工作压力：1.6MpaIH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

泵的结构：IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

泵的结构特点：化工泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。

悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。

为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。

只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

这是国际上通用的一种结构形式。

泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

长沙自平衡多级泵厂IHF40-25-160氟塑料离心泵IHF40-25-160单级单吸式氟塑料合金化工离心泵（简称IHF40-25-160离心泵）是按国际标准并结合非金属泵的工艺设计制造。

泵体采用金属外壳内衬氟塑料，泵盖、叶轮均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹机械密封，静环选用或碳化硅，动环采用四氟填充材料，其耐腐耐磨密封性极好。

该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在多种温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。

适用温度：-20℃～120℃；采用进口材料，其适用温度可达150℃。

启动与运行1、开机前应将泵内灌满须输送的液体或水，关闭出口阀门，接好电源；2、接通电源，检查泵的转向是否正确；3、缓慢开启出口阀门，调整到所需的性能点，机组试运转5～10 分钟，如无异常现象可投入正常运行；4、停机时，应先关闭泵的出口阀门，然后再切断电源；5、如果泵组在运行过程中发生汽蚀，必需在1 分钟内停机检查；6、如果泵组在运行时突然停电，必需立即关闭电源开关，并关闭出口阀门；7、泵组运行过程中，应经常检查泵和电机，发现异常的噪音和升温应立即停机检修；8、介质粘度对泵的性能有一定影响，当液体粘度发生变化时，泵性能也有所变化，使用过程中应当注意。

工作原理离心泵的主要过流部件有吸水室、叶轮和压水室。

吸水室位于叶轮的进水口前面，起到把液体引向叶轮的作用；压水室主要有螺旋形压水室（蜗壳式）、导叶和空间导叶三种形式；叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和中间的叶片组成。

化工厂工程安装设备单价表一、化工厂工程安装设备概述化工厂工程安装设备是指在化工厂建设、改造、扩建过程中所需的各种设备。

这些设备包括但不限于生产设备、输送设备、储存设备、控制系统设备等。

它们是化工厂正常运行的基础，对生产效率、产品质量、安全生产具有重要意义。

二、化工厂工程安装设备单价表解析1.设备分类化工厂工程安装设备单价表通常包括以下几类设备：（1）生产设备：反应釜、蒸馏塔、离心机等；（2）输送设备：输送带、泵、压缩机等；（3）储存设备：储罐、容器、仓库等；（4）控制系统设备：PLC、DCS、仪器仪表等。

2.设备单价构成设备单价通常由以下几部分组成：（1）设备本体价格：根据设备类型、材质、规格等确定；（2）设备安装费用：包括设备组装、调试、试运行等费用；（3）设备辅材费用：如管道、阀门、保温材料等；（4）设备运输费用：根据设备重量、运输距离等计算；（5）售后服务费用：包括设备保修、维修、培训等。

3.设备单价影响因素（1）设备品牌、厂家信誉；（2）设备性能、技术参数；（3）市场需求与供应；（4）原材料价格波动；（5）政策法规影响。

三、如何合理选择化工厂工程安装设备1.依据生产需求选择设备：根据生产工艺要求，选择能满足生产需求的设备；2.考虑设备性价比：在满足生产需求的前提下，对比多家供应商的产品质量、价格、售后服务等，选择性价比高的设备；3.注重设备安全性与可靠性：选择有良好安全性能和可靠性的设备，确保化工厂的正常运行和人员安全。

四、化工厂工程安装设备采购注意事项1.了解市场行情：通过多种渠道了解设备市场价格、供应商信誉等信息；2.对比多家供应商报价：收集至少三家供应商的报价，进行详细对比分析；3.合同条款审查：在签订合同前，仔细审查合同条款，确保合同内容符合双方利益。

总之，在选购化工厂工程安装设备时，应充分考虑设备类型、性能、价格、安全性等因素，确保选购到性价比高、安全可靠的设备。

IH125-100-315型单级单吸化工离心泵 IH125-100-315型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F 型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH125-100-315型单级单吸化工离心泵型号意义：　IH125-100-315型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH125-100-315型单级单吸化工离心泵产品特点：　IH125-100-315型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH125-100-315型单级单吸化工离心泵旋转方向： IH125-100-315型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
