IH50-32-200型单级单吸化工离心泵 IH50-32-200型单级单吸化工离心泵是单级单吸悬臂式离心泵,其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E),是一种用以取代F型耐腐蚀泵更新换代的节能产品,该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计,它是我国推广的节能泵类产品之一。
是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。
供吸送清水及物理化学性质类似水不含固体颗粒的液体。
广泛用于工农业城市排水、消防供水等。
供输送20℃~105℃的腐蚀性介质或物理、化学性能类似于水的介质。
IH50-32-200型单级单吸化工离心泵型号意义: IH50-32-200型单级单吸化工离心泵性能范围: 流量Q:6.3~400m3/h 扬程H:5~132m 转速n:2900、1450r/min 配带功率:0.55~110KW 进口直径:50~200mm 最高工作压力:1.6Mpa IH型化工泵有29个基本型,其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后,达112个规格。
注:除上表已列出的材料外、生产厂还可根据用户需要,选用适合制造该系列化工泵的材料。
所选材料及其代号应原则符合GB2100-80。
对国家尚未规定代号的材料,允许采用国际或国内通用的材料代号(如行业或工厂标准)。
IH50-32-200型单级单吸化工离心泵产品特点: IH50-32-200型单级单吸化工离心泵具有水利性能布局合理、可靠,体积小,质量轻,抗汽蚀性能好,电耗低,使用检修方便,工作效率高等优点。
IH型单级单吸离心泵为卧式结构,其结构设计基本能满足所有管道安装。
IH50-32-200型单级单吸化工离心泵旋转方向: IH50-32-200型单级单吸化工离心泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。
IH50-32-200型单级单吸化工离心泵轴封型式: 填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。
一、用途IS、IH型系列单级单吸(轴向吸入)离心泵,适用于工业和城市给水、排水、亦可用于农业排灌。
供输送清水或物理及化学性质类似清水的其它液体之用,温度不高于80℃。
该泵性能范围(按设计点计):转速:2900r/min和1450r/min进口直径:50~mm流量:6.3~400m3/n扬程:5~125m该泵系列型谱及主要性能参数见性能表和性能图。
泵的标记(例如IS80-65-160):叶轮名义直径(mm)排出口直径(mm)吸入口直径(mm)单级单吸清水离心泵三、离心泵结构1、泵体7、止动垫圈2、泵盖8、轴套3、叶轮9、填料压盖4、轴10、填料环5、密封环11、填料6、叶轮螺母12、悬架轴承部件.四、水泵结构说明IS、IH型泵系根据国际标准ISO2858所规定的性能和尺寸设计的,主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套(8)、及悬架轴承部件(12)等所组成。
IS、IH型泵的泵体和泵盖的部分,是从叶轮背面处部分的,即通常所说的后开门结构形式。
其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部件进行检修。
泵的壳体(即泵体和泵盖)构成泵的工作室。
叶轮、轴和滚动轴承等为泵的转子。
悬架轴承部件支承着泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。
泵的轴向密封环是由填料压盖(9)、填料环(10)、和填料(11)等组成,以防止进气或大量漏水。
泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,若叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔,将泵室内压力水引至填料环进行密封。
泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环。
为避免轴磨损,在轴通过填料腔的部位装有轴套保护。

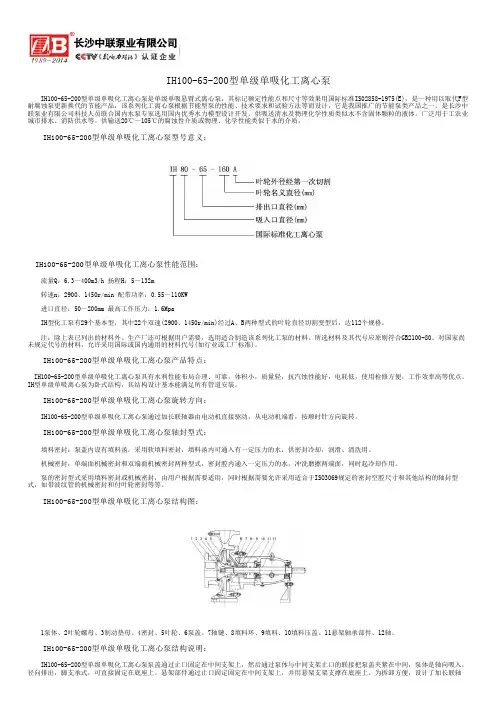

IH100-65-250型单级单吸化工离心泵 IH100-65-250型单级单吸化工离心泵是单级单吸悬臂式离心泵,其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E),是一种用以取代F型耐腐蚀泵更新换代的节能产品,该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计,它是我国推广的节能泵类产品之一。
是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。
供吸送清水及物理化学性质类似水不含固体颗粒的液体。
广泛用于工农业城市排水、消防供水等。
供输送20℃~105℃的腐蚀性介质或物理、化学性能类似于水的介质。
IH100-65-250型单级单吸化工离心泵型号意义: IH100-65-250型单级单吸化工离心泵性能范围: 流量Q:6.3~400m3/h 扬程H:5~132m 转速n:2900、1450r/min 配带功率:0.55~110KW 进口直径:50~200mm 最高工作压力:1.6Mpa IH型化工泵有29个基本型,其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后,达112个规格。
注:除上表已列出的材料外、生产厂还可根据用户需要,选用适合制造该系列化工泵的材料。
所选材料及其代号应原则符合GB2100-80。
对国家尚未规定代号的材料,允许采用国际或国内通用的材料代号(如行业或工厂标准)。
IH100-65-250型单级单吸化工离心泵产品特点: IH100-65-250型单级单吸化工离心泵具有水利性能布局合理、可靠,体积小,质量轻,抗汽蚀性能好,电耗低,使用检修方便,工作效率高等优点。
IH型单级单吸离心泵为卧式结构,其结构设计基本能满足所有管道安装。
IH100-65-250型单级单吸化工离心泵旋转方向: IH100-65-250型单级单吸化工离心泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。
IH100-65-250型单级单吸化工离心泵轴封型式: 填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。
IH50-32-125型单级单吸化工离心泵 IH50-32-125型单级单吸化工离心泵是单级单吸悬臂式离心泵,其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E),是一种用以取代F型耐腐蚀泵更新换代的节能产品,该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计,它是我国推广的节能泵类产品之一。
是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。
供吸送清水及物理化学性质类似水不含固体颗粒的液体。
广泛用于工农业城市排水、消防供水等。
供输送20℃~105℃的腐蚀性介质或物理、化学性能类似于水的介质。
IH50-32-125型单级单吸化工离心泵型号意义: IH50-32-125型单级单吸化工离心泵性能范围: 流量Q:6.3~400m3/h 扬程H:5~132m 转速n:2900、1450r/min 配带功率:0.55~110KW 进口直径:50~200mm 最高工作压力:1.6Mpa IH型化工泵有29个基本型,其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后,达112个规格。
注:除上表已列出的材料外、生产厂还可根据用户需要,选用适合制造该系列化工泵的材料。
所选材料及其代号应原则符合GB2100-80。
对国家尚未规定代号的材料,允许采用国际或国内通用的材料代号(如行业或工厂标准)。
IH50-32-125型单级单吸化工离心泵产品特点: IH50-32-125型单级单吸化工离心泵具有水利性能布局合理、可靠,体积小,质量轻,抗汽蚀性能好,电耗低,使用检修方便,工作效率高等优点。
IH型单级单吸离心泵为卧式结构,其结构设计基本能满足所有管道安装。
IH50-32-125型单级单吸化工离心泵旋转方向: IH50-32-125型单级单吸化工离心泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。
IH50-32-125型单级单吸化工离心泵轴封型式: 填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。
IH型单级单吸化工离心泵
IH型号单级单吸离心泵概述:
IY型化工离心泵适用于化工厂,用来输送不含固体颗粒,粘度类似于水的腐蚀性液体,被输送介质温度一般为20℃~105℃。
泵的最高工作压力为1.6 Mpa,进口压力不高于0.6Mpa。
IH型号单级单吸离心泵参数范围:
流量Q 6.3~400m3/s
扬程H 5~125m
IH型号单级单吸离心泵型号说明:
IH50-32-125A
IH-单级单吸化工离心泵
50-泵吸入口直径为50mm
32-泵出口直径为32mm
125-叶轮名义直径为125mm
A-叶轮外径的改变。
IH型号单级单吸离心泵结构型式:
IH型泵为单级单吸悬架式离心泵,其结构为后开门,即泵体不动,叶轮能从泵体后面取出,而不必拆动泵进出口管道。
IH型泵的轴封可根据用户要求装填料密封或机械密封,轴承为滚动轴承,用稀油润滑。
IH型号单级单吸离心泵旋转方向:
从电机端看,泵为顺时针旋转。
IH型号单级单吸离心泵主要零件材质:
与介质接触零件材质为合金不锈钢,主要牌号:ZG1Cr18Ni9,ZGCr18Ni12Mo2Ti等。
IH型号单级单吸离心泵成套范围:
成套供应泵,电动机、公用底座、联轴器等,还提供止回阀、闸阀。
151
152
153
154
155
156
157
158
159
160
161。

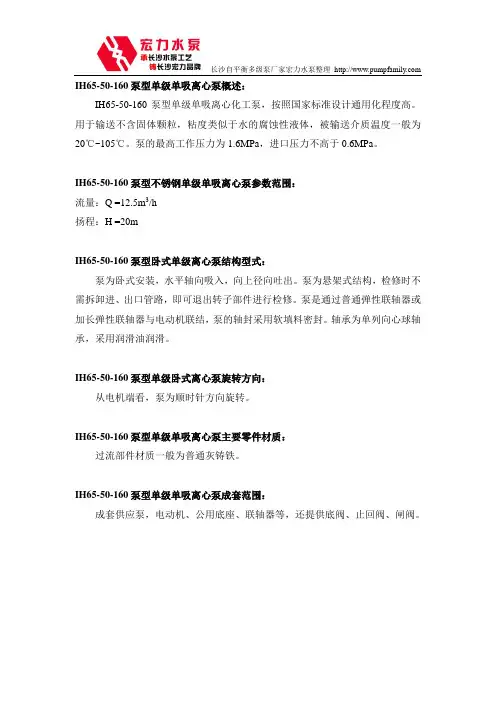

长沙自平衡多级泵厂家宏力水泵整理 IH65-50-160泵型单级单吸离心泵概述:
IH65-50-160泵型单级单吸离心化工泵,按照国家标准设计通用化程度高。
用于输送不含固体颗粒,粘度类似于水的腐蚀性液体,被输送介质温度一般为20℃~105℃。
泵的最高工作压力为1.6MPa,进口压力不高于0.6MPa。
IH65-50-160泵型不锈钢单级单吸离心泵参数范围:
流量:Q =12.5m3/h
扬程:H =20m
IH65-50-160泵型卧式单级离心泵结构型式:
泵为卧式安装,水平轴向吸入,向上径向吐出。
泵为悬架式结构,检修时不需拆卸进、出口管路,即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结,泵的轴封采用软填料密封。
轴承为单列向心球轴承,采用润滑油润滑。
IH65-50-160泵型单级卧式离心泵旋转方向:
从电机端看,泵为顺时针方向旋转。
IH65-50-160泵型单级单吸离心泵主要零件材质:
过流部件材质一般为普通灰铸铁。
IH65-50-160泵型单级单吸离心泵成套范围:
成套供应泵,电动机、公用底座、联轴器等,还提供底阀、止回阀、闸阀。
安徽南方化工泵业有限公司IH系列离心泵使用说明书★ 技术说明IH 型泵通用性广,全系列工140种规格,但只用四种轴;同一规格的轴,轴承、轴封、叶轮紧固件等均能互换;全系列泵的悬价也只有四种。
泵转速分为2900和1450转/分两种。
性能如下: 2900转/分 1450转/分最大流量: 240立方米/小时 400立方米/小时 最高总扬程: 125米 55米 最高转速: 3500转/分(用于60调波电源时,叶轮直径所有减少) 最高工作温度 160慑氏度允许吸入管路压力 0.3MPa.泵的最高使用压力1.6MPa★ 结构示意图序号 部件名称1 泵体2 叶轮3 泵盖4 机械密封5 中间支架6 悬架部件 7泵轴IH 系 列离 心 泵★使用温度:-20o C ~ 80o C ★流 量:3m 3/h ~ 600m 3/h ★扬 程:15m ~ 50m ★产品概述:IH 型泵是卧式单级单吸清水离心泵,供吸送清水及物理化学性质类似水不含固体颗粒的液体。
它广泛适用于工农业及城市、排水、消防供水等。
IH 型泵系根据国际标准ISO2858所规定的性能和尺寸设计,其技术标准均向国际标准靠拢,达到国际先进水平。
它是我国推广的节能泵类产品之一。
该泵结构简单,性能可靠,体积小、重量轻,抗腐蚀性能好,电耗低,使用维修方便。
使用范围:1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30%以下)。
★型号及技术数据★安装尺寸◆图一2900r/min型号L B S P A W T H h f G n-¢d IH50-32-125 956 995 595 155 80 395 345 350 212 80 /4-19 IH50-32-160 1032 895 595 155 80 395 345 396 232 80 /4-19 IH50-32-200 1120 995 655 170 80 450 400 440 260 80 /4-25 IH50-32-250 1200 1270 730 215 100 490 440 515 280 100 / 4-28 IH65-50-125 1010 895 595 155 80 395 345 360 212 80 /4-19 IH65-50-160 1082 995 655 170 80 450 400 396 232 80 /4-25 IH65-40-200 1244 1120 730 210 80 500 450 440 260 100 /4-25 IH65-40-250 1350 1270 730 215 100 490 440 501 280 100 /4-28 IH65-40-315 1530 1460 940 260 95 620 550 550 300 125 / 4-28 IH80-65-125 1098 995 655 170 80 450 400 415 232 100 /4-19 IH80-65-160 1248 1120 730 210 80 500 450 440 260 100 /4-25 IH80-50-200 1244 1120 730 210 80 500 450 460 260 100 /4-25 IH80-50-250 1540 1460 940 260 95 620 550 525 300 125 /4-28 IH80-50-315 1540 1460 940 260 95 620 550 605 326 125 / 4-28 IH100-80-125 1252 1120 730 210 95 500 450 440 260 100 /4-25 IH100-80-160 1290 1120 730 210 95 500 450 500 280 100 /4-25 IH100-65-200 1540 1460 940 260 95 620 550 525 300 100 /4-28 IH100-65-315 1650 1620 940 260 110 620 550 580 300 125 / 4-28 IH125-100-200 1690 1620 940 260 110 620 550 600 320 130 /4-28◆图二1450r/min型号L B S P A W T H h f G n-¢d IH50-32-125 820 760 540 110 60 360 320 315 178 80 /4-19 IH50-32-160 840 760 540 110 60 360 320 362 198 80 /4-19 IH50-32-200 940 895 595 155 80 395 345 440 260 80 /4-19 IH50-32-250 995 1000 660 170 95 450 460 505 280 100 / 4-25 IH65-50-125 810 760 540 110 60 360 320 325 178 80 /4-19 IH65-50-160 890 895 595 155 80 395 345 396 232 80 /4-19 IH65-40-200 950 895 595 155 80 395 345 440 260 100 /4-19 IH65-40-250 1130 1000 660 170 95 450 400 505 280 100 /4-25 IH65-40-315 1470 1300 810 215 95 540 490 550 300 125 / 4-25 IH80-65-125 890 895 595 155 80 395 345 415 232 100 /4-19 IH80-65-160 925 895 595 155 80 395 345 440 260 80 /4-19 IH80-50-200 940 895 595 155 80 395 345 460 260 80 /4-19 IH80-50-250 1250 1060 660 200 95 450 400 525 300 125 /4-25 IH80-50-315 1470 1300 810 215 95 540 490 605 325 125 / 4-25 IH100-80-125 960 895 595 155 80 395 345 440 260 100 /4-19 IH100-80-160 1026 995 655 170 80 450 400 500 280 100 /4-25 IH100-65-200 1250 1060 660 200 95 490 440 525 300 100 /4-25 IH100-65-315 1355 1270 810 215 95 540 490 580 300 125 / 4-25 IH125-100-200 1355 1270 810 215 95 540 490 650 370 125 /4-25 IH125-100-315 1640 1400 940 260 95 600 550 665 350 125 /4-25 IH125-100-4001780 1400 940 260 95 620 550 735 380 140 4706-28 IH150-125-315 1710 1620 940 260 110 620 550 775 410 140 470 6-28 IH150-125-400 1840 1400 940 260 95 620 550 735 380 140 470 6-28 IH200-150-315 1820 1620 940 260 110 620 550 815 415 100 470 6-28 IH200-150-400 2060 1840 1200 320 125 750 670 955 465 150 600 6-28★法兰尺寸型号进口法兰出口法兰c a b e n-d k g i j n-tIH50-32-125 50 165 125 18 4-18 32 140 100 18 4-18 IH50-32-160 50 165 125 18 4-18 32 140 100 18 4-18 IH50-32-200 50 165 125 20 4-18 32 140 100 18 4-16 IH50-32-250 50 165 125 20 4-18 32 140 100 18 4-16 IH65-50-125 65 185 145 18 4-18 50 165 125 18 4-18 IH65-50-160 65 185 145 20 4-18 50 165 125 18 4-18 IH65-40-200 65 185 145 20 4-18 40 150 110 18 4-18 IH65-40-250 65 185 145 20 4-18 40 150 110 18 4-18 IH65-40-315 65 185 145 20 4-18 40 150 110 18 4-18 IH80-65-125 80 200 160 20 8-18 65 185 145 18 4-18 IH80-65-160 80 200 160 20 8-18 65 185 145 18 4-18 IH80-50-200 80 200 160 20 8-18 50 165 125 18 4-16 IH80-50-250 80 200 160 22 8-18 50 165 125 18 4-16 IH80-50-315 80 200 160 22 8-18 50 165 125 18 4-16 IH100-80-125 100 220 180 22 8-18 80 200 160 20 8-18 IH100-80-160 100 220 180 22 8-18 80 200 160 20 8-18 IH100-65-200 100 220 180 22 8-18 65 185 145 20 8-18 IH100-65-315 100 220 180 22 8-18 65 185 145 20 8-18 IH125-100-200 125 250 210 22 8-18 100 220 180 20 8-18 IH125-100-315 125 250 210 22 8-18 100 220 180 20 8-18 IH125-100-400 125 250 210 22 8-18 100 220 180 20 8-18 IH150-125-250 150 285 240 25 8-22 125 250 210 22 8-18 IH150-125-315 150 285 240 25 8-22 125 250 210 22 8-18 IH150-125-400 150 285 240 25 8-22 125 250 210 22 8-18 IH200-150-250 200 340 295 32 12-23 150 285 240 30 8-23 IH200-150-315 200 340 295 32 12-23 150 285 240 30 8-23 IH200-150-400 200 340 295 32 12-23 150 285 240 30 8-23★型号意义IH 80 – 65 – 160-叶轮名义直径(mm)排出口直径(mm)吸入口直径(mm)IH单级单吸化工离心泵★性能曲线图★注意事项1、泵应水平安装在混凝土基础上;2、泵的进、出口管道应有支撑,重量不得由泵来承受;3、安装高度不得超过泵的汽蚀余量的要求;4、安装时,应谨慎操作,严防工具和杂物掉入泵体内;5、安装安毕,应用手盘动联轴器,转动轻松自如为合格;6、开机关按转向标志校对泵的转向;7、使用过程中,经常检查泵和电机,发现异常的噪音或升温,应立即停机检修。

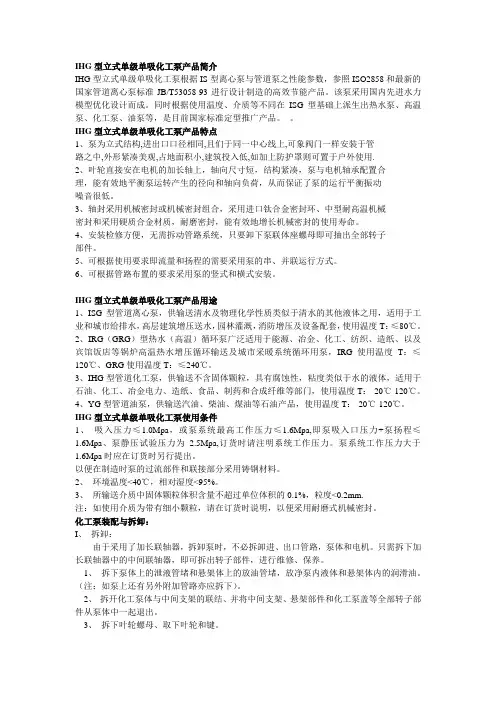

IHG型立式单级单吸化工泵产品简介IHG型立式单级单吸化工泵根据IS型离心泵与管道泵之性能参数,参照ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。
该泵采用国内先进水力模型优化设计而成。
同时根据使用温度、介质等不同在ISG型基础上派生出热水泵、高温泵、化工泵、油泵等,是目前国家标准定型推广产品。
IHG型立式单级单吸化工泵产品特点1、泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.2、叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平衡振动噪音很低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
IHG型立式单级单吸化工泵产品用途1、ISG型管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林灌溉,消防增压及设备配套,使用温度T:≤80℃。
2、IRG(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,IRG使用温度T:≤120℃、GRG使用温度T:≤240℃。
3、IHG型管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金电力、造纸、食品、制药和合成纤维等部门,使用温度T:-20℃-120℃。
4、YG型管道油泵,供输送汽油、柴油、煤油等石油产品,使用温度T:-20℃-120℃。
IH型化工离心泵结构及参数一、IH型化工离心泵的结构特点:泵盖通过止口固定在中间支架上,然后通过泵体与中间支架止口的联接把泵盖夹紧在中间,泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上。
悬架部件通过止口固定固定在中间支架上,并用悬架支架支撑在底座上。
为拆卸方便,设计了加长联轴器,检修时可以不拆卸进出口联接管路,泵体和电动机。
只需拆下联轴器的中间联接件,即可退出转子部件进行检修。
这是国际上通用的一种结构形式。
IH型化工离心泵的旋转方向:泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。
IH型化工离心泵的轴封型式:填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。
机械密封:单端面机械密封和双端面机械密封两种型式,密封腔内通入一定压力的水,冲洗磨擦两端面,同时起冷却作用。
泵的密封型式采用填料密封或机械密封,由用户根据需要适用,同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式,如带波纹管的机械密封和付叶轮密封等等。
IH型化工泵输送介质温度为-20℃~105℃,需要时采用双端面密封冷却装置,可输送介质温度为20℃~+280℃。
适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
二、IH型化工离心泵拆卸与装配拆卸:由于采用了加长联轴器,拆卸泵时,不必拆卸进、出口管路,泵体和电机,只需拆下加长联轴器中的中间联轴器,即可拆出转子部件,进行维修、保养。
1、拆下泵体上的泄液管堵和悬架体上的放油管堵,放净泵内液体和悬架体内的润滑油。
(注:如泵上还有另外附加管路亦应拆下)。
2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。
3、拆下,叶轮螺母、取下叶轮和键。
4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。
