一、用途IS、IH型系列单级单吸（轴向吸入）离心泵，适用于工业和城市给水、排水、亦可用于农业排灌。
供输送清水或物理及化学性质类似清水的其它液体之用，温度不高于80℃。
该泵性能范围（按设计点计）：转速：2900r/min和1450r/min进口直径：50～mm流量：6.3～400m3/n扬程：5～125m该泵系列型谱及主要性能参数见性能表和性能图。
泵的标记（例如IS80-65-160）：叶轮名义直径（mm）排出口直径（mm）吸入口直径（mm）单级单吸清水离心泵三、离心泵结构1、泵体7、止动垫圈2、泵盖8、轴套3、叶轮9、填料压盖4、轴10、填料环5、密封环11、填料6、叶轮螺母12、悬架轴承部件.四、水泵结构说明IS、IH型泵系根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套（8）、及悬架轴承部件（12）等所组成。
IS、IH型泵的泵体和泵盖的部分，是从叶轮背面处部分的，即通常所说的后开门结构形式。
其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修。
泵的壳体（即泵体和泵盖）构成泵的工作室。
叶轮、轴和滚动轴承等为泵的转子。
悬架轴承部件支承着泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
泵的轴向密封环是由填料压盖（9）、填料环（10）、和填料（11）等组成，以防止进气或大量漏水。
泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。
泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。
为避免轴磨损，在轴通过填料腔的部位装有轴套保护。
■IH卧式不锈钢化工泵■上海沈泉泵阀制造有限公司☆产品概述IH型不锈钢化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准IS0 2858-1975(E)，是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃(订制最高温度可达400℃)的腐蚀性介质或物理、化学性能类似于水的介质。
IH型化工泵的性能范围(按设计点)流量：6.3～400米3／时扬程：5～125米泵的最高工作设计压力为1.6兆帕。
用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。
泵的过流部分主要零件的材料及其代号有下列五种：材料名称 ZG1Cr18Ni9 ZG1Cr18N i9Ti ZGOCr18Ni 12M02Ti ZG1Cr18Ni12M02Ti ZG1Cr18Mn13M02CuN 代 号 303 305 306 307 402 注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。
所选材料及其代号应原则符合GB2100-80。
对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。
型号意义☆性能参数表功率P流量Q 轴功率P轴 电机功率P电型号转速n(r/min)(m3/h) (L/s)扬程H (m) 效率n (％) (KW)必需汽蚀余量(NPSH)r(m)7.5 2.O823 43 1.O9 2.O 12.5 3.4720 51 1.33 2.O 290015.O 4.1718 49 1.50 2.22.53.75 1.O4 5.75.36 0.16 6.3 1.74 5.O 45 0.19 IH50-32-12514507.5 2.O8 4.5 44 0.21 0.557.5 2.O834.5 33 2.13 2.O 12.5 3.4732 46 2.37 2.O 290015.O 4.1730 50 2.45 32.53.75 1.O48.6 29 0.30 2.O 6.3 1.748.O 40 0.34 2.O IH50-32-16014507.5 2.O87.5 43 0.36 0.62.5 7.5 2.0851.8 283.78 2.O 12.5 3.4750 394.36 2.O 290015.O 4.1748 43 4.56 5.52.53.75 1.O412.9 23 0.57 6.3 1.7412.5 33 0.65 IH50-32-20014507.5 2.O812.O 36 0.68 0.757.5 2.O882 23 7.28 2.O 12.5 3.4780 33 8.25 2.O 290015.O 4.1778.5 36.5 8.79 112.53.75 1.O420.5 17 1.23 6.3 1.7420 27 1.27 IH50-32-25014507.5 2.O819j6 31 1.29 1.515 4.1721.3 47 1.85 25 6.9420 62 2.2 290030 8.3318.6.63 2.4 37.5 2.O8 5.4 44 0.25 12.5 3.47 5 55 0.31 IH65-50-125145015 4.17 4.5 56 0.33 0.5515 4.1734.2 44 3.18 2.O 25 6.94.32 57 3.82 2.O 290030 8.3330 59 4.15 5.52.07.5 2.O88.55 39 0.45 12.5 3.478 51 0.53 IH65-50-160145015.O 4.177.5 52.5 0.58 0.7515 4.1753.2 41 5.30 2.O 25 6.9450 52 6.55 2.O 290030 8.3347.6 53.5 7.27 7.52.57.5 2.O813.3 35 0.78 12.5 3.4712.5 46 0.93 IH65-40-200145015.O 4.1711.9 47.5 1.O2 1.115 4.17.81.234 9.76 25 6.9480 46 11.84 290030 8.3378.4 50 12.8 157.5 2.O820.3 28 1.48 12.5 3.4720 39 1.75 IH65-40-250145015 4.1719.6 43 1.86 2.215 4.17126.828 18.5 2.O 25 6.94125 39 21.8 2.O 290030 8.33124 42.5 23.8 302.57.5 2.O832.4 22 3.O 12.5 3.4732 33 3.3 IH65-40-315145015.O4.1731.737.3.54功率P流量Q 轴功率P轴 电机功率P电型号转速 n(r/min)(m3/h) (L/s)扬程H (m) 效率n (％) (KW)必需汽蚀余量(NPSH)r(m)30 8.33 23.260 3.16 3.O 50 13.9 20 69 3.95 3.O 290060 16.7 17.667 4.29 5.54.O 15 4.175.8 54 0.44 2.5 256.94 5.O 64 0.53 2.5 IH80-65-1251450.30 8.33 4.4 62 0.58 0.753.O 30 8.33 36 57 5.16 2.O 50 13.9 32 67 6.5 2.3 290060 16.7 28.465 7.14 7.53.315 4.17 9 50 0.74 25 6.94 8 62 0.88 IH80-65-160145030 8.33 7.2 62 0.95 1.530 8.33 55.253 8.5 2.0 50 13.9 50 63 10.8 2.5 290060 16.7 45.262 11.9 153.2 154.17 13.544 1.25 2..0 25 6.94 12.557 1.49 2.O IH80-50-200145030 8.33 11.558 1.6 2.2 2.52900 50 13.8880 58 18.8 22 IH80-50-2501450 25 6.94 20 52 2.62 3 2900 50 13.88125 52 32.7 37 IH80-50-3151450 25 6.94 32 46 4.73 5.5 2900 100 27.7 50 72 18.9 11 IH100-50-1251450 50 13.8812.568 2.5 1.5 60 16.7 37 60 10.1 3.8 100 27.8 32 73 11.9 4.3 2900120 33.3 28 73 12.5 155G 30 8.33 9.2558 1.3 3.O 50 13.9 8 69 1.58 3.4 IH100-80-160145060 16.7 7 68 1.68 2.23.7 60 16.7 56 63 14.5 3.4 100 27.8 50 72 18.9 3.9 2900120 33.3 44 71 20.3 225.2 30 8.33 14.O 60 1.91 2.5 50 13.9 12.568 2.5 2.5 IH100-65-200145060 16.7 11.O 63 2.85 43.O 60 16.7 88 57 25.2 3.0 100 27.8 80+ 68 32.O 3.6 2900120 33.3 74 67 36.1 374.5 30 8.33 22 50 3.6 2.5 50 13.9 20 63 4.3 2.5 IH100-65-250145060 16.7 18.564 4.7. 5.53.O 60 16.7 132 48 44.9 2.8 100 27.8 125 62 54.9 3.2 2900120 33.3 119 64 60.8 754.2 30 8.33 33.544 6.2 2.O 50 13.9 32 58 7.5 2.O IH100-65-315145060 16..730.560 8.3 112.5 120 33.3 61 68 29.34.5 200 55.6 50 77 35.4 5.O 2900240 66.7 41 70 38.3 455.8 60 16.7 15.2564 3.89 2.5 100 27.8 12.573 4.66 2.9 IH125-100-200145012033.310.25665.O87.53.6功率P流量Q 轴功率P轴电机功率P电 型号 转速n(r/min)(m3/h) (L/s)扬程H(m)效率n(％)(KW)必需汽蚀余量 (NPSH)r(m)120 33.390 62 47.4 3.7 200 55.680 75 58.1 4.5 2900240 66.773 74 64.5 755.5 60 16.722.559 6.23 2.O 100 27.820 72 7.56 2.3 IH125-100-2501450120 33.318.2571 8.40 11 3.O 2900 200 55.5580 75 58.1 90 IH125-100-3151450 100 27.7732 67 13 22 IH125-100-400 1450 100 27.7750 62 22 30 120 33.324.866 12.3 2.5 200 55.620 77 14.1 2.8 IH150-125-2501450240 66.715 68 14.4 303.5 120 33.336.363 18.8 2.5 200 55.632.O 75 23.2 2.8 IH150-125-3151450240 66.728.572 25.9 303.8 120 33.357.561 30.8 2.O 200 55.650 70 38.9 2.5 IH150-125-4001450240 66.744 63 45.6 55 3.O IH200-150-250 1450 400 111.120 79 27.6 37 240 66.735.667 34.7 3.O 400 111.132.079 44.1 3.5 IH200-150-3151450460 127.829.477 47.8 554.O 240 66.755.867 54.4 3.O 400 111.150 78 .69.8 3.5 IH200-150-4001450460 127.8477578.5904.O☆产品结构二、结构简介I H 化工泵的结构特点(见图)是，泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的连接把泵盖夹紧在中间。
IS、IR型单级单吸离心水泵性能参数表IH型单级单吸化工离心水泵性能参数表QY型普通潜水泵（前加为矿用）衡阳市通用水泵厂型号规格额定流量(㎡/h) 额定扬程(m)扬程使用范围(m)配套管径(㎜)电机功率(KW)额定电压(V)额定电流(A)额定转速(r/min)水泵级数QY10-32-2.2K 10 32 29-34 φ51 2.2 380/6605.4/3.12860 1 QY15-26-2.2K 15 26 23-28 φ51 2.2 380/6605.4/3.12860 1 QY15-34-3K 15 34 30-39 φ51 3 380/6607.2/4.22860 1 QY25-24-3K 25 24 22-27 φ64 3 380/6607.2/4.22860 1 QY10-60/2-4K 10 60 55-65 φ51 4 380/6609.3/5.42860 2 QY15-46/2-4K 15 46 41-54 φ51 4 380/6609.3/5.42860 2 QY25-30-4K 25 30 27-33 φ64 4 380/6609.3/5.42860 1 QY40-21-4K 40 21 17-23 φ76 4 380/6609.3/5.42860 1 QY10-83/3-5.5K 10 83 75-88 φ51 5.5 380/66012.6/7.32860 3 QY25-40-5.5K 25 40 38-44 φ64 5.5 380/66012.6/7.32860 1 QY40-28-5.5K 40 28 25-30 φ76 5.5 380/66012.6/7.32860 1 QY10-110/4-7.5K 10 110 96-120 φ51 7.5 380/66016.8/9.72860 4 QY25-60/2-7.5K 25 60 56-65 φ64 7.5 380/66016.8/9.72860 2 QY40-38-7.5K 40 38 32-44 φ76 7.5 380/66016.8/9.72860 1 QY65-25-7.5K 65 25 22-28 φ102 7.5 380/66016.8/9.72860 1 QY10-165/6-11K 10 165 150-175 φ51 11 380/66024.3/142860 6 QY25-90/3-11K 25 90 84-96 φ64 11 380/66014.3/142860 3QY系列中型潜水泵（衡阳市湘南水泵厂）型号规格额定流量(㎡/h) 额定扬程(m)扬程使用范围(m)配套管径(㎜)电机功率(KW)额定电压(V)额定电流(A)额定转速(r/min)水泵级数QY400-9-15 400 9 6-10 φ203 15 380/66032.8/18.9 1 QY250-14-15 200 14 10-15 φ153 15 380/66032.8/18.9 1 QY160-23-15 160 23 16-25 φ102 15 380/66032.8/18.9 1 QY100-36-15 100 36 25-38 φ102 15 380/66032.8/18.9 1 QY65-50/2-15 65 50 40-53 φ102 15 380/66032.8/18.9 2 QY65-60/3-15 65 60 48-63 φ102 15 380/66032.8/18.9 3 QY40-84/3-15 40 84 67-87 φ80 15 380/66032.8/18.9 3 QY25-120/4-15 25 120 96-124 φ64 15 380/66032.8/18.9 4 QY10-220/8-15 10 220 176-225 φ51 15 380/66032.8/18.9 8 QY400-10.5-18.5 400 10.5 7-11 φ203 18.5 380/66040/23 1 QY300-14-18.5 300 13 8-15 φ203 18.5 380/66040/23 1 QY250-18-18.5 250 18 13-19 φ203 18.5 380/66040/23 1 QY160-28-18.5 160 28 20-29 φ102 18.5 380/66040/23 1 QY80-50-18.5 80 50 40-53 φ102 18.5 380/66040/23 1 QY25-135/4-18.5 25 135 108-138 φ64 18.5 380/66040/23 4 QY200-26-22 200 26 18-28 φ64 22 380/66048/27.7 1 QY25-180/4-22 25 180 114-183 φ64 22 380/66048/27.7 4 QY300-25-30 300 25 17-27 φ203 30 380/66062.5/36 1 QY250-28-30 250 28 20-30 φ203 30 380/66062.5/36 1 QY160-46/2-30 160 46 32-49 φ102 30 380/66062.5/36 2 QY150-50-30 150 50 40-52 φ102 30 380/66062.5/36 1 QY100-72/2-30 100 72 58-75 φ102 30 380/66062.5/36 2 QY80-90/2-30 80 90 73-93 φ102 30 380/66062.5/36 2 QY65-100/4-30 65 100 80-104 φ102 30 380/66062.5/36 4 QY45-145/4-30 45 145 116-150 φ80 30 380/66062.5/36 4 QY440-18-30 440 18 13-19 φ203 30 380/66062.5/36 1 QY65-130/2-37 65 130 104-134 φ102 37 380/66079.2/36 2 QY140-60-37 140 60 48-63 φ102 37 380/66079.2/36 1 QY40-220/5-37 40 220 176-225 φ80 37 380/66079.2/36 5 QY100-108/3-45 100 108 86-110 φ102 45 380/66092.6/53.5 3 QY80-135/3-45 80 135 108-138 φ102 45 380/66092.6/53.5 3 QY200-52/2-45 200 52 42-54 φ153 45 380/66092.6/53.5 2 QY440-24-45 440 24 17-25 φ203 45 380/66092.6/53.5 1 QY300-40-45 300 40 28-42 φ203 45 380/66092.6/53.5 1 QY200-55-45 200 55 44-57 φ153 45 380/66092.6/53.5 1 QY160-69/3-45 160 69 56-72 φ153 45 380/66092.6/53.5 3 QY40-250/6-45 40 250 200-255 φ80 45 380/66092.6/53.5 6 QY110-120/4-55 110 120 96-124 φ102 55 380/660110/63.5 4型号规格额定流量(㎡/h) 额定扬程(m)扬程使用范围(m)配套管径(㎜)电机功率(KW)额定电压(V)额定电流(A)额定转速(r/min)水泵级数QY300-48-55 300 48 34-50 φ203 55 380/660110/63.5 1 QY200-67-55 200 67 54-70 φ153 55 380/660110/63.5 1 QY150-92/2-55 150 92 74-94 φ102 55 380/660110/63.5 2 QY110-110/2-55 110 110 88-113 φ102 55 380/660110/63.5 2 QY160-85/4-55 160 85 68-87 φ102 55 380/660110/63.5 4 QY300-46/2-55 300 46 32-48 φ203 55 380/660110/63.5 2 QY100-132/4-55 100 132 106-135 φ102 55 380/660110/63.5 4 QY80-150/3-55 80 150 120-154 φ102 55 380/660110/63.5 3 QY400-40/2-75 400 40 28-42 φ203 75 380/660150/86.6 2 QY200-120/4-75 200 120 96-124 φ102 75 380/660150/86.6 4 QY80-200/4-75 80 200 160-210 φ102 75 380/660150/86.6 4 QY65-260/4-75 65 260 208-265 φ102 75 380/660150/86.6 4 QY200-78/3-75 200 78 62-81 φ153 75 380/660150/86.6 3 QY150-125/3-75 150 125 100-128 φ102 75 380/660150/86.6 3 QY110-150/3-75 110 150 120-154 φ102 75 380/660150/86.6 3 QY300-80/2-90 300 80 64-83 φ203 90 380/660180/104 2 QY200-110/2-90 200 110 88-113 φ153 90 380/660180/104 2 QY200-104/4-90 200 104 83-107 φ153 90 380/660180/104 4 QY150-150/3-90 150 150 120-154 φ102 90 380/660180/104 3 QY110-180/3-90 110 180 144-184 φ102 90 380/660180/104 3。
IH型单级单吸化工离心泵
IH型号单级单吸离心泵概述：
IY型化工离心泵适用于化工厂，用来输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃～105℃。
泵的最高工作压力为1.6 Mpa，进口压力不高于0.6Mpa。
IH型号单级单吸离心泵参数范围：
流量Q 6.3~400m3/s
扬程H 5~125m
IH型号单级单吸离心泵型号说明：
IH50－32－125A
IH－单级单吸化工离心泵
50－泵吸入口直径为50mm
32－泵出口直径为32mm
125－叶轮名义直径为125mm
A－叶轮外径的改变。
IH型号单级单吸离心泵结构型式：
IH型泵为单级单吸悬架式离心泵，其结构为后开门，即泵体不动，叶轮能从泵体后面取出，而不必拆动泵进出口管道。
IH型泵的轴封可根据用户要求装填料密封或机械密封，轴承为滚动轴承，用稀油润滑。
IH型号单级单吸离心泵旋转方向：
从电机端看，泵为顺时针旋转。
IH型号单级单吸离心泵主要零件材质：
与介质接触零件材质为合金不锈钢，主要牌号：ZG1Cr18Ni9，ZGCr18Ni12Mo2Ti等。
IH型号单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供止回阀、闸阀。
151
152
153
154
155
156
157
158
159
160
161。
安徽南方化工泵业有限公司IH系列离心泵使用说明书★ 技术说明IH 型泵通用性广，全系列工140种规格，但只用四种轴；同一规格的轴，轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬价也只有四种。
泵转速分为2900和1450转/分两种。
性能如下： 2900转/分 1450转/分最大流量： 240立方米/小时 400立方米/小时 最高总扬程： 125米 55米 最高转速： 3500转/分（用于60调波电源时，叶轮直径所有减少） 最高工作温度 160慑氏度允许吸入管路压力 0.3MPa.泵的最高使用压力1.6MPa★ 结构示意图序号 部件名称1 泵体2 叶轮3 泵盖4 机械密封5 中间支架6 悬架部件 7泵轴IH 系 列离 心 泵★使用温度：-20o C ~ 80o C ★流 量：3m 3/h ~ 600m 3/h ★扬 程：15m ~ 50m ★产品概述：IH 型泵是卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。
它广泛适用于工农业及城市、排水、消防供水等。
IH 型泵系根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。
它是我国推广的节能泵类产品之一。
该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。
使用范围：1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30%以下)。
★型号及技术数据★安装尺寸◆图一2900r/min型号L B S P A W T H h f G n-￠d IH50-32-125 956 995 595 155 80 395 345 350 212 80 /4-19 IH50-32-160 1032 895 595 155 80 395 345 396 232 80 /4-19 IH50-32-200 1120 995 655 170 80 450 400 440 260 80 /4-25 IH50-32-250 1200 1270 730 215 100 490 440 515 280 100 / 4-28 IH65-50-125 1010 895 595 155 80 395 345 360 212 80 /4-19 IH65-50-160 1082 995 655 170 80 450 400 396 232 80 /4-25 IH65-40-200 1244 1120 730 210 80 500 450 440 260 100 /4-25 IH65-40-250 1350 1270 730 215 100 490 440 501 280 100 /4-28 IH65-40-315 1530 1460 940 260 95 620 550 550 300 125 / 4-28 IH80-65-125 1098 995 655 170 80 450 400 415 232 100 /4-19 IH80-65-160 1248 1120 730 210 80 500 450 440 260 100 /4-25 IH80-50-200 1244 1120 730 210 80 500 450 460 260 100 /4-25 IH80-50-250 1540 1460 940 260 95 620 550 525 300 125 /4-28 IH80-50-315 1540 1460 940 260 95 620 550 605 326 125 / 4-28 IH100-80-125 1252 1120 730 210 95 500 450 440 260 100 /4-25 IH100-80-160 1290 1120 730 210 95 500 450 500 280 100 /4-25 IH100-65-200 1540 1460 940 260 95 620 550 525 300 100 /4-28 IH100-65-315 1650 1620 940 260 110 620 550 580 300 125 / 4-28 IH125-100-200 1690 1620 940 260 110 620 550 600 320 130 /4-28◆图二1450r/min型号L B S P A W T H h f G n-￠d IH50-32-125 820 760 540 110 60 360 320 315 178 80 /4-19 IH50-32-160 840 760 540 110 60 360 320 362 198 80 /4-19 IH50-32-200 940 895 595 155 80 395 345 440 260 80 /4-19 IH50-32-250 995 1000 660 170 95 450 460 505 280 100 / 4-25 IH65-50-125 810 760 540 110 60 360 320 325 178 80 /4-19 IH65-50-160 890 895 595 155 80 395 345 396 232 80 /4-19 IH65-40-200 950 895 595 155 80 395 345 440 260 100 /4-19 IH65-40-250 1130 1000 660 170 95 450 400 505 280 100 /4-25 IH65-40-315 1470 1300 810 215 95 540 490 550 300 125 / 4-25 IH80-65-125 890 895 595 155 80 395 345 415 232 100 /4-19 IH80-65-160 925 895 595 155 80 395 345 440 260 80 /4-19 IH80-50-200 940 895 595 155 80 395 345 460 260 80 /4-19 IH80-50-250 1250 1060 660 200 95 450 400 525 300 125 /4-25 IH80-50-315 1470 1300 810 215 95 540 490 605 325 125 / 4-25 IH100-80-125 960 895 595 155 80 395 345 440 260 100 /4-19 IH100-80-160 1026 995 655 170 80 450 400 500 280 100 /4-25 IH100-65-200 1250 1060 660 200 95 490 440 525 300 100 /4-25 IH100-65-315 1355 1270 810 215 95 540 490 580 300 125 / 4-25 IH125-100-200 1355 1270 810 215 95 540 490 650 370 125 /4-25 IH125-100-315 1640 1400 940 260 95 600 550 665 350 125 /4-25 IH125-100-4001780 1400 940 260 95 620 550 735 380 140 4706-28 IH150-125-315 1710 1620 940 260 110 620 550 775 410 140 470 6-28 IH150-125-400 1840 1400 940 260 95 620 550 735 380 140 470 6-28 IH200-150-315 1820 1620 940 260 110 620 550 815 415 100 470 6-28 IH200-150-400 2060 1840 1200 320 125 750 670 955 465 150 600 6-28★法兰尺寸型号进口法兰出口法兰c a b e n-d k g i j n-tIH50-32-125 50 165 125 18 4-18 32 140 100 18 4-18 IH50-32-160 50 165 125 18 4-18 32 140 100 18 4-18 IH50-32-200 50 165 125 20 4-18 32 140 100 18 4-16 IH50-32-250 50 165 125 20 4-18 32 140 100 18 4-16 IH65-50-125 65 185 145 18 4-18 50 165 125 18 4-18 IH65-50-160 65 185 145 20 4-18 50 165 125 18 4-18 IH65-40-200 65 185 145 20 4-18 40 150 110 18 4-18 IH65-40-250 65 185 145 20 4-18 40 150 110 18 4-18 IH65-40-315 65 185 145 20 4-18 40 150 110 18 4-18 IH80-65-125 80 200 160 20 8-18 65 185 145 18 4-18 IH80-65-160 80 200 160 20 8-18 65 185 145 18 4-18 IH80-50-200 80 200 160 20 8-18 50 165 125 18 4-16 IH80-50-250 80 200 160 22 8-18 50 165 125 18 4-16 IH80-50-315 80 200 160 22 8-18 50 165 125 18 4-16 IH100-80-125 100 220 180 22 8-18 80 200 160 20 8-18 IH100-80-160 100 220 180 22 8-18 80 200 160 20 8-18 IH100-65-200 100 220 180 22 8-18 65 185 145 20 8-18 IH100-65-315 100 220 180 22 8-18 65 185 145 20 8-18 IH125-100-200 125 250 210 22 8-18 100 220 180 20 8-18 IH125-100-315 125 250 210 22 8-18 100 220 180 20 8-18 IH125-100-400 125 250 210 22 8-18 100 220 180 20 8-18 IH150-125-250 150 285 240 25 8-22 125 250 210 22 8-18 IH150-125-315 150 285 240 25 8-22 125 250 210 22 8-18 IH150-125-400 150 285 240 25 8-22 125 250 210 22 8-18 IH200-150-250 200 340 295 32 12-23 150 285 240 30 8-23 IH200-150-315 200 340 295 32 12-23 150 285 240 30 8-23 IH200-150-400 200 340 295 32 12-23 150 285 240 30 8-23★型号意义IH 80 – 65 – 160-叶轮名义直径（mm）排出口直径（mm）吸入口直径（mm）IH单级单吸化工离心泵★性能曲线图★注意事项1、泵应水平安装在混凝土基础上；2、泵的进、出口管道应有支撑，重量不得由泵来承受；3、安装高度不得超过泵的汽蚀余量的要求；4、安装时，应谨慎操作，严防工具和杂物掉入泵体内；5、安装安毕，应用手盘动联轴器，转动轻松自如为合格；6、开机关按转向标志校对泵的转向；7、使用过程中，经常检查泵和电机，发现异常的噪音或升温，应立即停机检修。
IH型化工离心泵结构及参数一、IH型化工离心泵的结构特点：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。
悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。
为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
只需拆下联轴器的中间联接件，即可退出转子部件进行检修。
这是国际上通用的一种结构形式。
IH型化工离心泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
IH型化工离心泵的轴封型式：填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。
IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
二、IH型化工离心泵拆卸与装配拆卸：由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机，只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。
1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。
（注：如泵上还有另外附加管路亦应拆下）。
2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。
3、拆下,叶轮螺母、取下叶轮和键。
4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。
IH化工泵
IH化工泵
安装尺寸
故障排除
腐蚀性能表
产品概述
IH型单级单吸悬臂式化工离心泵是根据国际标准ISO2858进行设计的并按国际标准
ISO5199/DIS制造的，其技术指标与老产品相比，效率平均提高5%左右，汽蚀余量降低了2m 左右，是一种性能稳定，零部件尺寸已实现标准化的节能高效产品，是国家机械工业部确定取代老式耐腐蚀泵及替代进口的节能更新换代的产品。
产品特点
普及性高，性能稳定，不锈钢材质有304，316L，CD-4Mcu,904，904L，哈氏合金等密度范围P=1.0~1.84×103kg/m3介质温度在-20℃∽+180℃范围之间；系统工作压力≤1.6MPa流量3.4∽460m3/h 扬程H3.6∽132m
产品用途
IH型泵适于化工、石油、石油化工、冶金、轻工、印染、制药、环保、海水淡化、海上采油、。
IH型化工离心泵工作条件及参数一、IH型化工离心泵的概述：IH型化工离心泵是单级单吸悬臂式离心泵，其标记性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。
二、IH型化工离心泵的性能范围（按设计点）：流量Q：6.3～400m³/h扬程H：5～125m泵的最高工作设计压力为1.6MPaIH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

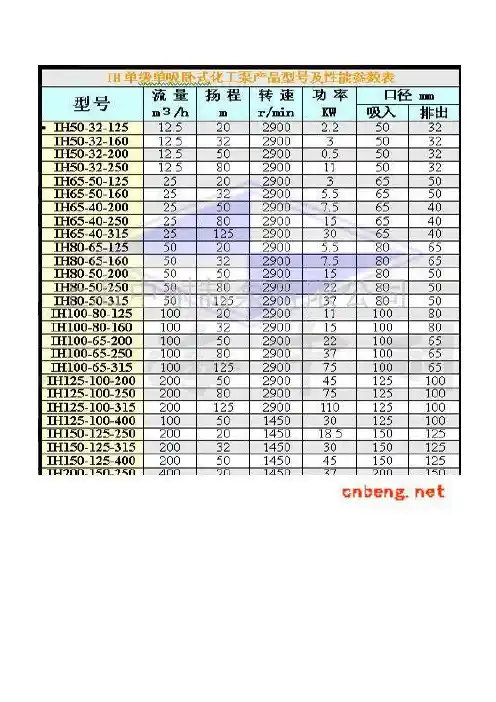

三、IH型化工离心泵的性能范围：流量Q：6.3～400m3/h扬程H：5～132m转速n：2900、1450r/min配带功率：0.55～110KW进口直径：50～200mm最高工作压力：1.6MpaIH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。
泵的结构：IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。
泵的结构特点：化工泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。
悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。
为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
只需拆下联轴器的中间联接件，即可退出转子部件进行检修。
这是国际上通用的一种结构形式。
泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
长沙自平衡多级泵厂家宏力水泵整理 IH50-32-160不锈钢泵型单级单吸离心泵概述：
IH50-32-160不锈钢泵型单级单吸离心化工泵，按照国家标准设计通用化程度高。
用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。
泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。
IH50-32-160不锈钢泵型不锈钢单级单吸离心泵参数范围：
流量：Q =12.5m3/h
扬程：H =20m
IH50-32-160不锈钢泵型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IH50-32-160不锈钢泵型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IH50-32-160不锈钢泵型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IH50-32-160不锈钢泵型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
长沙自平衡多级泵厂家宏力水泵整理 IH80-50-200型单级单吸离心泵概述：
IH80-50-200型单级单吸离心化工泵，按照国家标准设计通用化程度高。
用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。
泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。
IH80-50-200型不锈钢单级单吸离心泵参数范围：
流量：Q =12.5m3/h
扬程：H =20m
IH80-50-200型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IH80-50-200型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IH80-50-200型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IH80-50-200型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
长沙自平衡多级泵厂整理
IH200-150-250B型单级单吸离心泵概述：
IH200-150-250B型单级单吸离心化工泵，按照国家标准设计通用化程度高。
用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。
泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。
IH200-150-250B型不锈钢单级单吸离心泵参数范围：
流量Q 352m3/h
扬程H 15.5m
IH200-150-250B型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IH200-150-250B型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IH200-150-250B型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IH200-150-250B型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
