IH化工离心泵样本

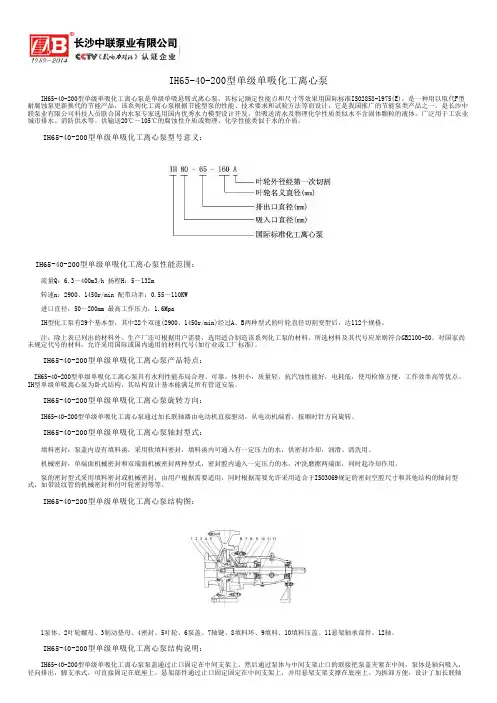

IH65-40-200型单级单吸化工离心泵 IH65-40-200型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH65-40-200型单级单吸化工离心泵型号意义：　IH65-40-200型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH65-40-200型单级单吸化工离心泵产品特点：　IH65-40-200型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH65-40-200型单级单吸化工离心泵旋转方向： IH65-40-200型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH65-40-200型单级单吸化工离心泵轴封型式： 填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

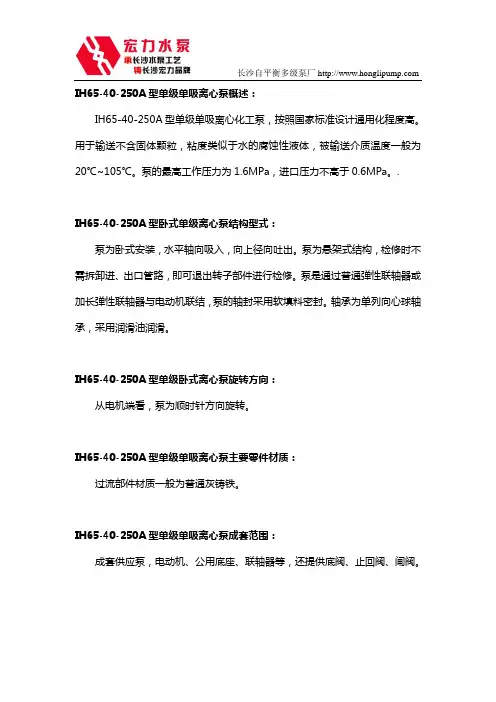

IH65-40-250A型单级单吸离心泵概述：
IH65-40-250A型单级单吸离心化工泵，按照国家标准设计通用化程度高。

用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。

泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。

.
IH65-40-250A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IH65-40-250A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IH65-40-250A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IH65-40-250A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

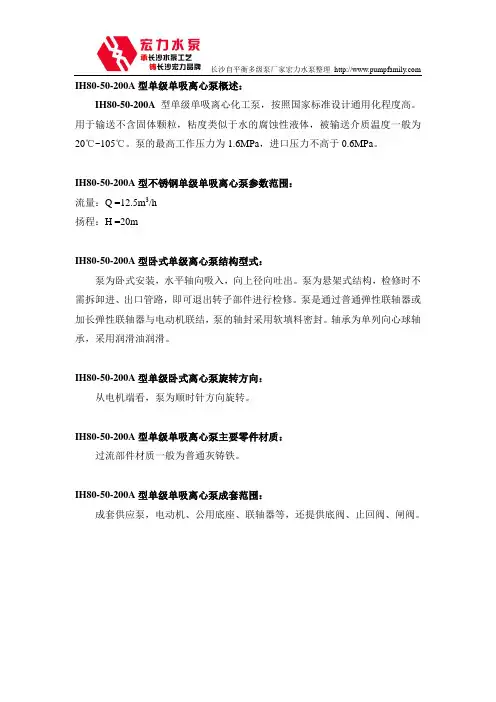

长沙自平衡多级泵厂家宏力水泵整理 IH80-50-200A型单级单吸离心泵概述：
IH80-50-200A型单级单吸离心化工泵，按照国家标准设计通用化程度高。

用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。

泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。

IH80-50-200A型不锈钢单级单吸离心泵参数范围：
流量：Q =12.5m3/h
扬程：H =20m
IH80-50-200A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IH80-50-200A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IH80-50-200A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IH80-50-200A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

IH100-65-250型单级单吸化工离心泵 IH100-65-250型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH100-65-250型单级单吸化工离心泵型号意义：　IH100-65-250型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH100-65-250型单级单吸化工离心泵产品特点：　IH100-65-250型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH100-65-250型单级单吸化工离心泵旋转方向： IH100-65-250型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH100-65-250型单级单吸化工离心泵轴封型式： 填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

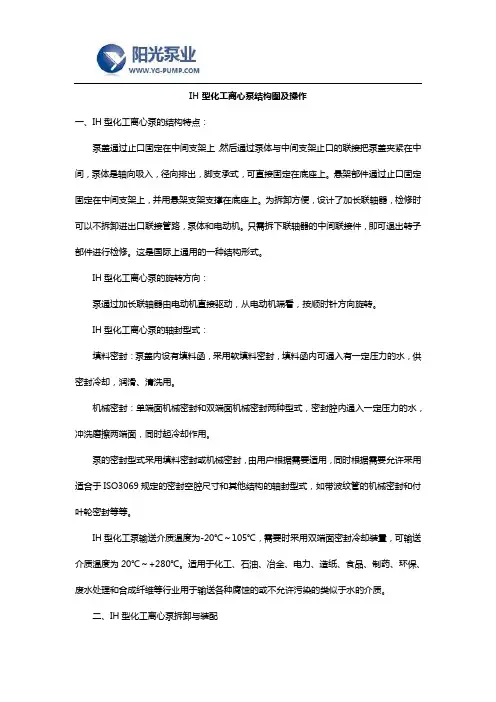

IH型化工离心泵结构图及操作一、IH型化工离心泵的结构特点：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。

悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。

为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。

只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

这是国际上通用的一种结构形式。

IH型化工离心泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH型化工离心泵的轴封型式：填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。

泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。

适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

二、IH型化工离心泵拆卸与装配拆卸：由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机，只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。

1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。

（注：如泵上还有另外附加管路亦应拆下）。

2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。

3、拆下,叶轮螺母、取下叶轮和键。

4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。

IH50-32-125型单级单吸化工离心泵 IH50-32-125型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH50-32-125型单级单吸化工离心泵型号意义：　IH50-32-125型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH50-32-125型单级单吸化工离心泵产品特点：　IH50-32-125型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH50-32-125型单级单吸化工离心泵旋转方向： IH50-32-125型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH50-32-125型单级单吸化工离心泵轴封型式： 填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

IH型单级单吸化工离心泵
IH型号单级单吸离心泵概述：
IY型化工离心泵适用于化工厂，用来输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃～105℃。

泵的最高工作压力为1.6 Mpa，进口压力不高于0.6Mpa。

IH型号单级单吸离心泵参数范围：
流量Q 6.3~400m3/s
扬程H 5~125m
IH型号单级单吸离心泵型号说明：
IH50－32－125A
IH－单级单吸化工离心泵
50－泵吸入口直径为50mm
32－泵出口直径为32mm
125－叶轮名义直径为125mm
A－叶轮外径的改变。

IH型号单级单吸离心泵结构型式：
IH型泵为单级单吸悬架式离心泵，其结构为后开门，即泵体不动，叶轮能从泵体后面取出，而不必拆动泵进出口管道。

IH型泵的轴封可根据用户要求装填料密封或机械密封，轴承为滚动轴承，用稀油润滑。

IH型号单级单吸离心泵旋转方向：
从电机端看，泵为顺时针旋转。

IH型号单级单吸离心泵主要零件材质：
与介质接触零件材质为合金不锈钢，主要牌号：ZG1Cr18Ni9，ZGCr18Ni12Mo2Ti等。

IH型号单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供止回阀、闸阀。

151
152
153
154
155
156
157
158
159
160
161。

化工离心泵平面图化工离心泵平面图1 水泵行业通用件手册 500元2 全国水力模型部分选编 500元3 各种泵类设备报价手册 600元4 IS型单级离心泵图纸(29套) 各1805 IH型单级化工泵图纸(29套) 各1806 ISR型热水泵图纸(29 套) 各3007 IR型热水泵图纸(29 套) 各300 以上四个系列规格如下:50-32-125 50-32-160 50-32-200 50-32-250 65-50-125 65-50-160 65-40-200 65-40-25065-40-315 80-65-125 80-65-160 80-50-200 80-50-250 80-50-315 100-80-125 100-80-160 100-65-200 100-65-250100-65-315 125-100-200 125-100-250 125-100-315 125-100-400 150-125-250 150-125-315 150-125-400 200-150-250 200-150-315 200-150-4008 IL 型立式单级泵图纸(10套) 50-32-200 各300元65-50-160 65-40-200 65-40-250 80-65-160 80-50-200 80-50-250 100-65-250 125-100-200 125-100-2509 ISL型立式单级管道离心泵图纸(15套) 各300元50-125 50-160 50-200 65-125 65-160 65-200 65-250 80-125 80-160 80-200 80-250 100-125 100-160 100-200 100-25010 IT 型单级单吸离心泵图纸 各300元50-32-125 50-32-160 50-32-200 50-32-250 65-40-200 65-40-250 65-50-125 65-50-160 80-50-20080-50-250 80-65-125 80-65-160 100-80-125 100-80-160 100-65-200 100-65-250 125-80-160 125-80-200 125-80-250 150-100-200 150-100-250 200-150-200 200-150-250 200-150-31511 IZ 型、ISZ型直联式离心泵图纸(28 套) 各350元50-32-125 50-32-160 50-32-200 65-50-125 65-50-160 65-40-200 80-65-125 80-65-160 80-50-200 80-50-250 100-80-125100-80-160 100-65-200 100-65-20012 ISG型离心泵图纸 各400元40-160 50-160 50-200 50-250 65-160 80-160 100-160 100-250 125-200 200-400 300-31513 ILR型、IR型热水泵图纸(36套) 各500元50-32-200 50-32-250 65-50-160 65-40-200 65-40-250 80-50-200 80-65-125 80-50-250 80-65-160 80-50-250 100-65-160 100-65-250 100-80-125 100-65-200 100-65-250 100-80-250 100-80-160 125-100-20014 BS 型单级离心泵图纸(11套) 各600元BS6-20 BS12-20 BS12-32 BS25-20 BS25-32 BS25-50 BS50-20 BS50-32 BS50-50 BS100-32 BS100-5015 D型多级离心泵图纸(11 套) 各300元D6-25 D12-25 D25-30 D25-50 D46-30 D46-50 D85-45 D85-67 D155-30 D155-67 D280-43 D280-65 D450-6016 D型多级泵图纸 50D 80D100D 125D 150D 200D 各500元17 DG型多级锅炉泵图纸 DG6-25 DG12-25 DG25-30 DG25-50 DG46-30DG85-45 DG155-30 DG280-43 各500元18 DA型多级离心泵图纸 2DA-8 3DA-8 4DA-8 5DA-86DA-8 8DA-8 各350元19 40DL×(2×10)立式多吸泵图纸 400元20 50DL×(2×10)立式多吸泵图纸 400元21 65DL×(2×10)立式多吸泵图纸 400元22 80DL×(2×10)立式多吸泵图纸 400元23 100DL×(2×10)立式多吸泵图纸 400元24 125DL×(2×10)立式多吸泵图纸 400元25 DA1-50多级离心泵图纸 400元26 DA1-80多级离心泵图纸 400元27 DA1-100多级离心泵图纸 400元28 DA1-125多级离心泵图纸 400元29 DA1-150多级离心泵图纸 400元30 6SH-6 9单级双吸泵图纸 40031 8SH-9 13单级双吸泵图纸 40032 10SH-6单级双吸泵图纸 40033 10SH-9单级双吸泵图纸 40034 10SH-13单级双吸泵图纸 40035 20SH-6单级双吸泵图纸 40036 20SH-19单级双吸泵图纸 40037 14SH-9 13 1928 单级双吸泵图纸 各40038 150S-50单级双吸泵图纸 30039150S-78单级双吸泵图纸 30040 200S-42 78单级双吸泵图纸 各30041 200S-95单级双吸泵图纸30042 250S-39单级双吸泵图纸 30043 250S-65单级双吸泵图纸 30044 500S-22单级双吸泵图纸 300。

IH50-32-160型单级单吸化工离心泵 IH50-32-160型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH50-32-160型单级单吸化工离心泵型号意义：　IH50-32-160型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH50-32-160型单级单吸化工离心泵产品特点：　IH50-32-160型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH50-32-160型单级单吸化工离心泵旋转方向： IH50-32-160型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH50-32-160型单级单吸化工离心泵轴封型式： 填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

长沙自平衡多级泵厂家宏力水泵整理 IH65-50-160泵型单级单吸离心泵概述：
IH65-50-160泵型单级单吸离心化工泵，按照国家标准设计通用化程度高。

用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。

泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。

IH65-50-160泵型不锈钢单级单吸离心泵参数范围：
流量：Q =12.5m3/h
扬程：H =20m
IH65-50-160泵型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IH65-50-160泵型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IH65-50-160泵型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IH65-50-160泵型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

IH100-65-200型单级单吸化工离心泵 IH100-65-200型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH100-65-200型单级单吸化工离心泵型号意义：　IH100-65-200型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH100-65-200型单级单吸化工离心泵产品特点：　IH100-65-200型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH100-65-200型单级单吸化工离心泵旋转方向： IH100-65-200型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH100-65-200型单级单吸化工离心泵轴封型式： 填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

IH125-100-250型单级单吸化工离心泵 IH125-100-250型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F 型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH125-100-250型单级单吸化工离心泵型号意义：　IH125-100-250型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH125-100-250型单级单吸化工离心泵产品特点：　IH125-100-250型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH125-100-250型单级单吸化工离心泵旋转方向： IH125-100-250型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH125-100J-315型单级单吸离心泵概述：
IH125-100J-315型单级单吸离心化工泵，按照国家标准设计通用化程度高。

用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。

泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。

.
IH125-100J-315型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IH125-100J-315型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IH125-100J-315型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IH125-100J-315型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

IH125-100-315型单级单吸化工离心泵 IH125-100-315型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F 型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH125-100-315型单级单吸化工离心泵型号意义：　IH125-100-315型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH125-100-315型单级单吸化工离心泵产品特点：　IH125-100-315型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH125-100-315型单级单吸化工离心泵旋转方向： IH125-100-315型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
