IH型化工离心泵结构图及操作

一、用途IS、IH型系列单级单吸（轴向吸入）离心泵，适用于工业和城市给水、排水、亦可用于农业排灌。

供输送清水或物理及化学性质类似清水的其它液体之用，温度不高于80℃。

该泵性能范围（按设计点计）：转速：2900r/min和1450r/min进口直径：50～mm流量：6.3～400m3/n扬程：5～125m该泵系列型谱及主要性能参数见性能表和性能图。

泵的标记（例如IS80-65-160）：叶轮名义直径（mm）排出口直径（mm）吸入口直径（mm）单级单吸清水离心泵三、离心泵结构1、泵体7、止动垫圈2、泵盖8、轴套3、叶轮9、填料压盖4、轴10、填料环5、密封环11、填料6、叶轮螺母12、悬架轴承部件.四、水泵结构说明IS、IH型泵系根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套（8）、及悬架轴承部件（12）等所组成。

IS、IH型泵的泵体和泵盖的部分，是从叶轮背面处部分的，即通常所说的后开门结构形式。

其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修。

泵的壳体（即泵体和泵盖）构成泵的工作室。

叶轮、轴和滚动轴承等为泵的转子。

悬架轴承部件支承着泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

泵的轴向密封环是由填料压盖（9）、填料环（10）、和填料（11）等组成，以防止进气或大量漏水。

泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。

泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。

为避免轴磨损，在轴通过填料腔的部位装有轴套保护。

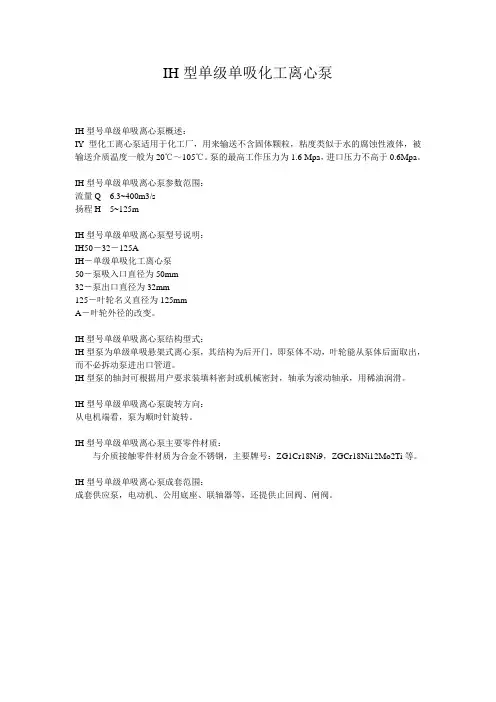

IH型单级单吸化工离心泵
IH型号单级单吸离心泵概述：
IY型化工离心泵适用于化工厂，用来输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃～105℃。

泵的最高工作压力为1.6 Mpa，进口压力不高于0.6Mpa。

IH型号单级单吸离心泵参数范围：
流量Q 6.3~400m3/s
扬程H 5~125m
IH型号单级单吸离心泵型号说明：
IH50－32－125A
IH－单级单吸化工离心泵
50－泵吸入口直径为50mm
32－泵出口直径为32mm
125－叶轮名义直径为125mm
A－叶轮外径的改变。

IH型号单级单吸离心泵结构型式：
IH型泵为单级单吸悬架式离心泵，其结构为后开门，即泵体不动，叶轮能从泵体后面取出，而不必拆动泵进出口管道。

IH型泵的轴封可根据用户要求装填料密封或机械密封，轴承为滚动轴承，用稀油润滑。

IH型号单级单吸离心泵旋转方向：
从电机端看，泵为顺时针旋转。

IH型号单级单吸离心泵主要零件材质：
与介质接触零件材质为合金不锈钢，主要牌号：ZG1Cr18Ni9，ZGCr18Ni12Mo2Ti等。

IH型号单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供止回阀、闸阀。

151
152
153
154
155
156
157
158
159
160
161。

各种泵结构图各种泵结构图 (1)各种泵结构图2 (14)各种泵结构图3 (26)各种泵结构图4 (38)各种泵结构图S型单级双吸中开泵结构图一、产品概述S型单级双吸水平中开式离心泵。

该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。

其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。

适用于工业和城市给排水、农田排灌。

二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。

三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵结构图一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。

水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。

产品执行JB/5118-2001《污水污物潜水电泵》标准。

二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。

安徽南方化工泵业有限公司IH系列离心泵使用说明书★ 技术说明IH 型泵通用性广，全系列工140种规格，但只用四种轴；同一规格的轴，轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬价也只有四种。

泵转速分为2900和1450转/分两种。

性能如下： 2900转/分 1450转/分最大流量： 240立方米/小时 400立方米/小时 最高总扬程： 125米 55米 最高转速： 3500转/分（用于60调波电源时，叶轮直径所有减少） 最高工作温度 160慑氏度允许吸入管路压力 0.3MPa.泵的最高使用压力1.6MPa★ 结构示意图序号 部件名称1 泵体2 叶轮3 泵盖4 机械密封5 中间支架6 悬架部件 7泵轴IH 系 列离 心 泵★使用温度：-20o C ~ 80o C ★流 量：3m 3/h ~ 600m 3/h ★扬 程：15m ~ 50m ★产品概述：IH 型泵是卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。

它广泛适用于工农业及城市、排水、消防供水等。

IH 型泵系根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。

它是我国推广的节能泵类产品之一。

该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。

使用范围：1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。

2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30%以下)。

★型号及技术数据★安装尺寸◆图一2900r/min型号L B S P A W T H h f G n-￠d IH50-32-125 956 995 595 155 80 395 345 350 212 80 /4-19 IH50-32-160 1032 895 595 155 80 395 345 396 232 80 /4-19 IH50-32-200 1120 995 655 170 80 450 400 440 260 80 /4-25 IH50-32-250 1200 1270 730 215 100 490 440 515 280 100 / 4-28 IH65-50-125 1010 895 595 155 80 395 345 360 212 80 /4-19 IH65-50-160 1082 995 655 170 80 450 400 396 232 80 /4-25 IH65-40-200 1244 1120 730 210 80 500 450 440 260 100 /4-25 IH65-40-250 1350 1270 730 215 100 490 440 501 280 100 /4-28 IH65-40-315 1530 1460 940 260 95 620 550 550 300 125 / 4-28 IH80-65-125 1098 995 655 170 80 450 400 415 232 100 /4-19 IH80-65-160 1248 1120 730 210 80 500 450 440 260 100 /4-25 IH80-50-200 1244 1120 730 210 80 500 450 460 260 100 /4-25 IH80-50-250 1540 1460 940 260 95 620 550 525 300 125 /4-28 IH80-50-315 1540 1460 940 260 95 620 550 605 326 125 / 4-28 IH100-80-125 1252 1120 730 210 95 500 450 440 260 100 /4-25 IH100-80-160 1290 1120 730 210 95 500 450 500 280 100 /4-25 IH100-65-200 1540 1460 940 260 95 620 550 525 300 100 /4-28 IH100-65-315 1650 1620 940 260 110 620 550 580 300 125 / 4-28 IH125-100-200 1690 1620 940 260 110 620 550 600 320 130 /4-28◆图二1450r/min型号L B S P A W T H h f G n-￠d IH50-32-125 820 760 540 110 60 360 320 315 178 80 /4-19 IH50-32-160 840 760 540 110 60 360 320 362 198 80 /4-19 IH50-32-200 940 895 595 155 80 395 345 440 260 80 /4-19 IH50-32-250 995 1000 660 170 95 450 460 505 280 100 / 4-25 IH65-50-125 810 760 540 110 60 360 320 325 178 80 /4-19 IH65-50-160 890 895 595 155 80 395 345 396 232 80 /4-19 IH65-40-200 950 895 595 155 80 395 345 440 260 100 /4-19 IH65-40-250 1130 1000 660 170 95 450 400 505 280 100 /4-25 IH65-40-315 1470 1300 810 215 95 540 490 550 300 125 / 4-25 IH80-65-125 890 895 595 155 80 395 345 415 232 100 /4-19 IH80-65-160 925 895 595 155 80 395 345 440 260 80 /4-19 IH80-50-200 940 895 595 155 80 395 345 460 260 80 /4-19 IH80-50-250 1250 1060 660 200 95 450 400 525 300 125 /4-25 IH80-50-315 1470 1300 810 215 95 540 490 605 325 125 / 4-25 IH100-80-125 960 895 595 155 80 395 345 440 260 100 /4-19 IH100-80-160 1026 995 655 170 80 450 400 500 280 100 /4-25 IH100-65-200 1250 1060 660 200 95 490 440 525 300 100 /4-25 IH100-65-315 1355 1270 810 215 95 540 490 580 300 125 / 4-25 IH125-100-200 1355 1270 810 215 95 540 490 650 370 125 /4-25 IH125-100-315 1640 1400 940 260 95 600 550 665 350 125 /4-25 IH125-100-4001780 1400 940 260 95 620 550 735 380 140 4706-28 IH150-125-315 1710 1620 940 260 110 620 550 775 410 140 470 6-28 IH150-125-400 1840 1400 940 260 95 620 550 735 380 140 470 6-28 IH200-150-315 1820 1620 940 260 110 620 550 815 415 100 470 6-28 IH200-150-400 2060 1840 1200 320 125 750 670 955 465 150 600 6-28★法兰尺寸型号进口法兰出口法兰c a b e n-d k g i j n-tIH50-32-125 50 165 125 18 4-18 32 140 100 18 4-18 IH50-32-160 50 165 125 18 4-18 32 140 100 18 4-18 IH50-32-200 50 165 125 20 4-18 32 140 100 18 4-16 IH50-32-250 50 165 125 20 4-18 32 140 100 18 4-16 IH65-50-125 65 185 145 18 4-18 50 165 125 18 4-18 IH65-50-160 65 185 145 20 4-18 50 165 125 18 4-18 IH65-40-200 65 185 145 20 4-18 40 150 110 18 4-18 IH65-40-250 65 185 145 20 4-18 40 150 110 18 4-18 IH65-40-315 65 185 145 20 4-18 40 150 110 18 4-18 IH80-65-125 80 200 160 20 8-18 65 185 145 18 4-18 IH80-65-160 80 200 160 20 8-18 65 185 145 18 4-18 IH80-50-200 80 200 160 20 8-18 50 165 125 18 4-16 IH80-50-250 80 200 160 22 8-18 50 165 125 18 4-16 IH80-50-315 80 200 160 22 8-18 50 165 125 18 4-16 IH100-80-125 100 220 180 22 8-18 80 200 160 20 8-18 IH100-80-160 100 220 180 22 8-18 80 200 160 20 8-18 IH100-65-200 100 220 180 22 8-18 65 185 145 20 8-18 IH100-65-315 100 220 180 22 8-18 65 185 145 20 8-18 IH125-100-200 125 250 210 22 8-18 100 220 180 20 8-18 IH125-100-315 125 250 210 22 8-18 100 220 180 20 8-18 IH125-100-400 125 250 210 22 8-18 100 220 180 20 8-18 IH150-125-250 150 285 240 25 8-22 125 250 210 22 8-18 IH150-125-315 150 285 240 25 8-22 125 250 210 22 8-18 IH150-125-400 150 285 240 25 8-22 125 250 210 22 8-18 IH200-150-250 200 340 295 32 12-23 150 285 240 30 8-23 IH200-150-315 200 340 295 32 12-23 150 285 240 30 8-23 IH200-150-400 200 340 295 32 12-23 150 285 240 30 8-23★型号意义IH 80 – 65 – 160-叶轮名义直径（mm）排出口直径（mm）吸入口直径（mm）IH单级单吸化工离心泵★性能曲线图★注意事项1、泵应水平安装在混凝土基础上；2、泵的进、出口管道应有支撑，重量不得由泵来承受；3、安装高度不得超过泵的汽蚀余量的要求；4、安装时，应谨慎操作，严防工具和杂物掉入泵体内；5、安装安毕，应用手盘动联轴器，转动轻松自如为合格；6、开机关按转向标志校对泵的转向；7、使用过程中，经常检查泵和电机，发现异常的噪音或升温，应立即停机检修。

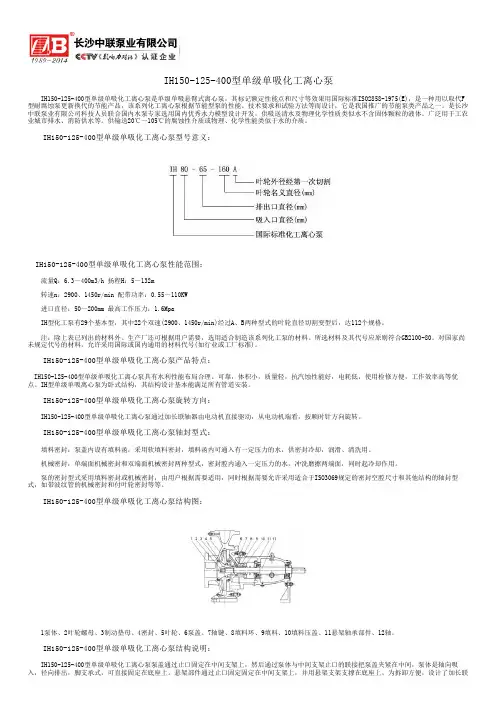

IH150-125-400型单级单吸化工离心泵 IH150-125-400型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F 型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH150-125-400型单级单吸化工离心泵型号意义：　IH150-125-400型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH150-125-400型单级单吸化工离心泵产品特点：　IH150-125-400型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH150-125-400型单级单吸化工离心泵旋转方向： IH150-125-400型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH型耐腐蚀化工离心泵能满足化工流程中输送有腐蚀性粘度类似于水的液体。

广泛用于化工、冶金、电力、造纸、食品、制药、合成纤维等工业部门输送，介质的温度为-20℃-120℃.温度更高时可采用适当的冷却措施。

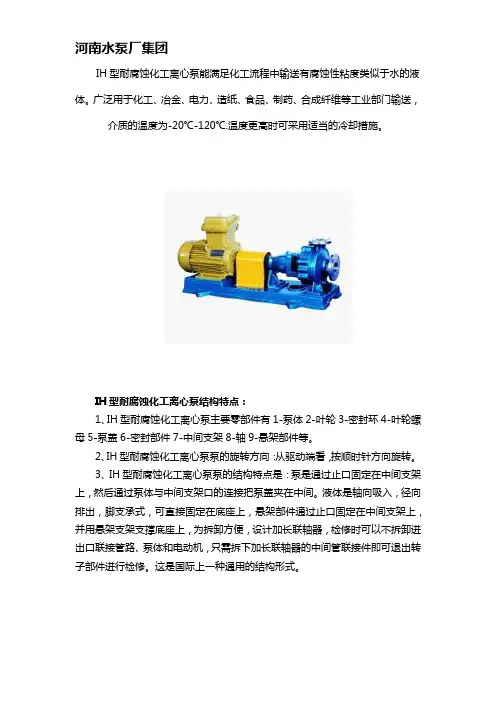

IH型耐腐蚀化工离心泵结构特点：
1、IH型耐腐蚀化工离心泵主要零部件有1-泵体2-叶轮3-密封环4-叶轮螺母5-泵盖6-密封部件7-中间支架8-轴9-悬架部件等。

2、IH型耐腐蚀化工离心泵泵的旋转方向：从驱动端看，按顺时针方向旋转。

3、IH型耐腐蚀化工离心泵泵的结构特点是：泵是通过止口固定在中间支架上，然后通过泵体与中间支架口的连接把泵盖夹在中间。

液体是轴向吸入，径向排出，脚支承式，可直接固定在底座上，悬架部件通过止口固定在中间支架上，并用悬架支架支撑底座上，为拆卸方便，设计加长联轴器，检修时可以不拆卸进出口联接管路、泵体和电动机，只需拆下加长联轴器的中间管联接件即可退出转子部件进行检修。

这是国际上一种通用的结构形式。

河南水泵集团专业生产耐腐蚀离心泵，IH系列耐腐蚀化工离心泵，，专业生产各系列耐腐蚀离心泵,质保一年，欢迎咨询。

河南水泵集团专业生产耐腐蚀离心泵20年，技术设备先进，售后服务有保障。

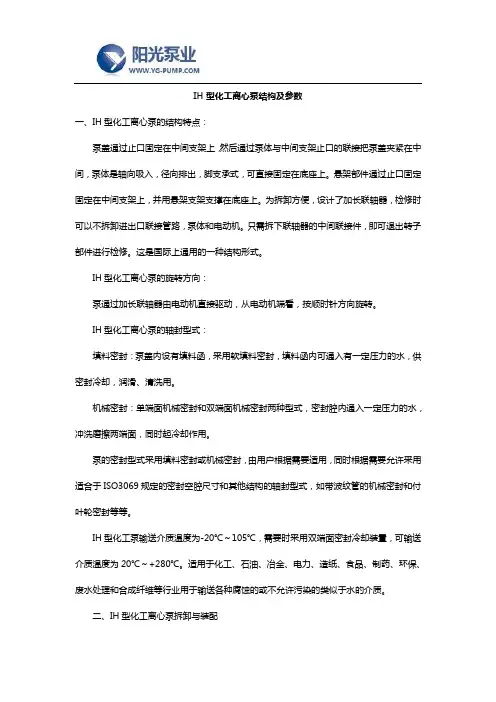

IH型化工离心泵结构及参数一、IH型化工离心泵的结构特点：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。

悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。

为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。

只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

这是国际上通用的一种结构形式。

IH型化工离心泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH型化工离心泵的轴封型式：填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。

泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。

适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

二、IH型化工离心泵拆卸与装配拆卸：由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机，只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。

1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。

（注：如泵上还有另外附加管路亦应拆下）。

2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。

3、拆下,叶轮螺母、取下叶轮和键。

4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。

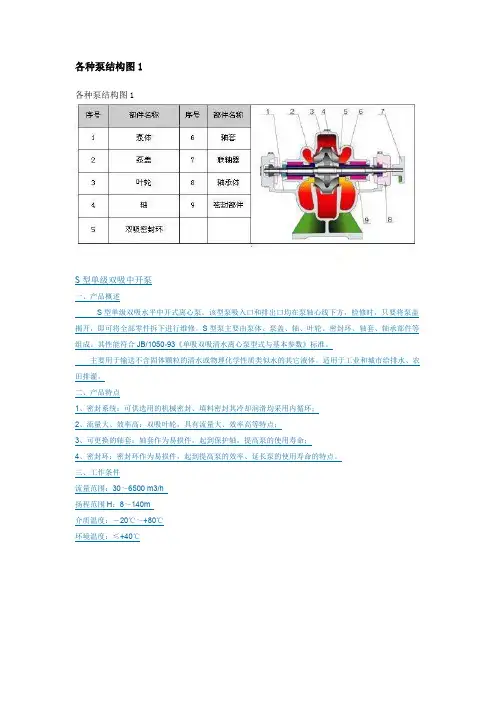

各种泵结构图1各种泵结构图1S型单级双吸中开泵一、产品概述S型单级双吸水平中开式离心泵。

该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。

其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。

适用于工业和城市给排水、农田排灌。

二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。

三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。

水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。

产品执行JB/5118-2001《污水污物潜水电泵》标准。

二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。

5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。

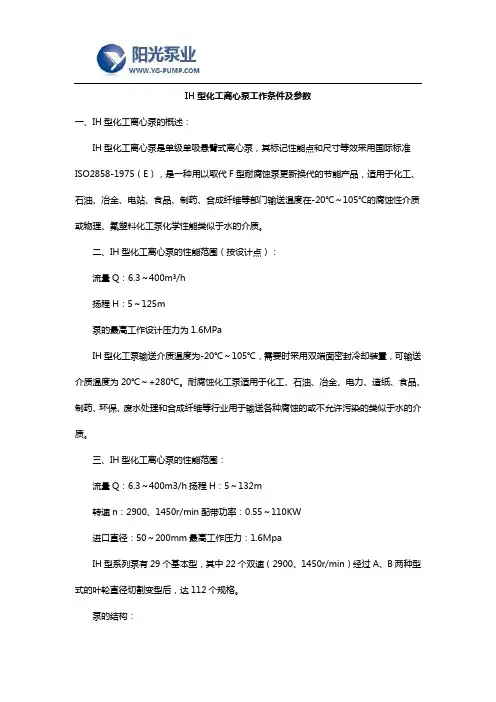

IH型化工离心泵工作条件及参数一、IH型化工离心泵的概述：IH型化工离心泵是单级单吸悬臂式离心泵，其标记性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。

二、IH型化工离心泵的性能范围（按设计点）：流量Q：6.3～400m³/h扬程H：5～125m泵的最高工作设计压力为1.6MPaIH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。

耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

三、IH型化工离心泵的性能范围：流量Q：6.3～400m3/h扬程H：5～132m转速n：2900、1450r/min配带功率：0.55～110KW进口直径：50～200mm最高工作压力：1.6MpaIH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

泵的结构：IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

泵的结构特点：化工泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。

悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。

为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。

只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

这是国际上通用的一种结构形式。

泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH化工离心泵操作规程IH化工离心泵操作规程之相关制度和职责，一、泵的启动1、运转前应检查泵转动是否灵活；机械密封应无摩擦现象；储油器油位是否正常；电机转动方向是否正职。

2、关闭泵出口阀门；3、对外部有冲洗的机械密封，起动前应先开启冲洗液使密封腔内充满密...一、泵的启动1、运转前应检查泵转动是否灵活；机械密封应无摩擦现象；储油器油位是否正常；电机转动方向是否正职。

2、关闭泵出口阀门；3、对外部有冲洗的机械密封，起动前应先开启冲洗液使密封腔内充满密封液；4、检查引水是否正常（使液体充满泵腔）；5、接通电源，当电机达到额定转速后逐渐开启出口阀门（泵出口阀门关闭时泵连续工作时间不能超过3分钟）。

二、泵的运转1、经常检查泵和电机的发热情况（轴承温度≤750C）；2、经常检查机械密封的密封性能；3、轴承润滑油加注量以油位计中心线2mm左右；4、注意电动机电流、温度等参数是否在规定范围内；5、不能用吸入管上的阀门调节泵的流量，避免产生气蚀；6、泵不能在低于30%设计流量下长期运转；三、停车1、缓慢关闭出口管路阀门，并关闭各种仪表开关；2、切断电源；3、关闭密封冲洗液。

四、维护与保养1、保持设备表面卫生；2、定期检验电机绝缘性能；3、冬天环境温度低于液体凝固点时，停机后应将泵体内液体放尽，以免冻裂；4、长期停运时应彻底搞好设备卫生，拆开泵体，将所有零件上的腐蚀液擦拭干净，尤其是密封室要认真冲洗干净重新装好，涂好防锈油，并将泵的进出口封闭后妥善保管。

五、机械密封的使用1、维护保养时严防固体杂质进入机械密封面而使密封失败；2、在易结晶的介质中使用机械密封应注意经常冲洗，停车后再开车要将机械密封上结晶物清洗干净；3、拆卸机械化密封时应仔细小心，不许用榔头等物敲击，以免破坏动、静密封面；4、应严格检查动环与静环的相对摩擦密封面，不允许有任何细微的划痕，碰伤等缺陷，所有零件都要冲洗干净并用干净的软布擦拭干净涂上油脂或机油；5、装配中要注意消除偏差，紧固螺钉时要用力均匀；6、正确调整弹簧的压缩量：泵装好后，以手扳动转子应感到密封弹簧既有一定的压缩量，而又能轻快、灵活的转动，没有咬紧的感觉。

IH125-100-315型单级单吸化工离心泵 IH125-100-315型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F 型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH125-100-315型单级单吸化工离心泵型号意义：　IH125-100-315型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH125-100-315型单级单吸化工离心泵产品特点：　IH125-100-315型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH125-100-315型单级单吸化工离心泵旋转方向： IH125-100-315型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

化工离心泵结构图及操作一、化工离心泵的结构特点：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。

悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。

为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。

只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

这是国际上通用的一种结构形式。

化工离心泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

化工离心泵的轴封型式：填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。

泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。

适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

二、化工离心泵拆卸与装配拆卸：由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机，只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。

1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。

（注：如泵上还有另外附加管路亦应拆下）。

2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。

3、拆下,叶轮螺母、取下叶轮和键。

4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。

注意勿使轴套相对于泵盖等发生滑动，然后再拆下机械密封端盖，将机械密封连同轴套一起取下，再将轴套和机械密封拆开。
