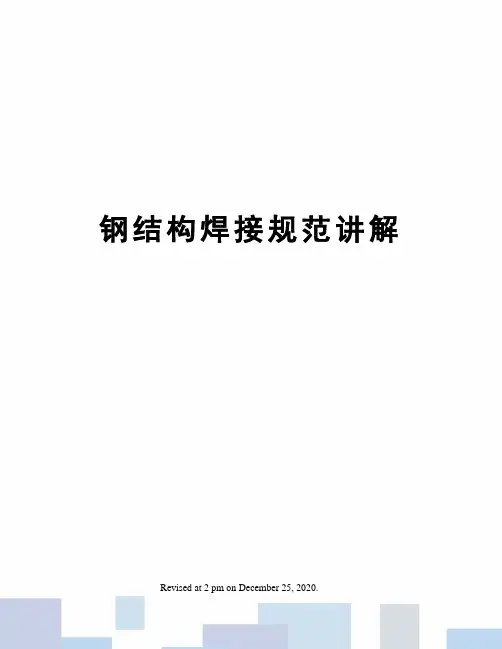

钢结构焊接规范讲解 Revised at 2 pm on December 25, 2020.最新《钢结构焊接规范》讲解一、前言钢结构焊接规范出台的背景1、中国经济发展的要求（钢结构建设的历史回顾、钢产量的发展势头、城市化进程的要求）2、与之建设配套的技术要求（从业队伍较年轻、技术力量缺乏、人员流动性较大、建筑发展的时效性强——板、管、铸、锻）3、长远的战略考量（节能、环保、抗灾害、资源）4、从钢结构使用范围的扩展考虑（将原标准JGJ81-2002《建筑钢结构焊接技术规范》改编和提升为国家标准GB50661《钢结构焊接规范》）随着名称的改变也带来了内容、要求的相应变化二、新老标准在结构上的差异1、目录JGJ81标准 GB50661标准总则总则基本规定术语和符号材料基本规定焊接节点构造材料焊接工艺评定焊接连接构造设计焊接工艺焊接工艺评定焊接质量检查焊接工艺焊接补强与加固焊接检验焊工考试焊接补强与加固附录A（钢板厚度方向性能级别附录A（钢结构焊接接头及其硫含量、断面收缩率值）坡口形式、尺寸和标记方法）附录B（建筑钢结构焊接工艺评定附录B（钢结构焊接工艺评定报告格式）报告格式）附录C（箱形柱（梁）内隔板电渣附录C（箱形柱（梁）内隔板电焊焊缝焊透宽度的测量）焊焊缝焊透宽度的测量）附录D（圆管T、K、Y节点焊缝的本规程用词说明超声波探伤）引用标准名录附录E（工程建设焊工考试结果登记附：条文说明表、合格证格式）本规程用词说明三、新标准的具体章节说明与其他标准的相关性1、总则1.01、强调新标准在相应科研、实践基础上形成的（1985年发展中心开始至今）1.02、载荷条件参照AWS等相关标准分为静载和动载，对其他结构也能参考执行1.03、强调安全（以人为本、吸收上海胶州路大楼、北京央视大楼失火教训）1.04、强调标准的互补与强制性标准的执行2、术语和符号该章节的术语和符号相比老标准都是新增加的，术语共8个、符号29个，这里强调都是与焊接技术相关的。
钢结构焊接规范讲义(总36页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《钢结构焊接规范》培训讲义日期：2012年06月30日~2012年07月01日地点：太原市主讲人：施天敏（上海材料研究所）一、前言钢结构焊接规范出台的背景1、中国经济发展的要求（钢结构建设的历史回顾、钢产量的发展势头、城市化进程的要求）2、与之建设配套的技术要求（从业队伍较年轻、技术力量缺乏、人员流动性较大、建筑发展的时效性强——板、管、铸、锻）3、长远的战略考量（节能、环保、抗灾害、资源）4、从钢结构使用范围的扩展考虑（将原标准JGJ81-2002《建筑钢结构焊接技术规范》改编和提升为国家标准GB50661《钢结构焊接规范》）随着名称的改变也带来了内容、要求的相应变化二、新老标准在结构上的差异1、目录JGJ81标准 GB50661标准总则总则基本规定术语和符号材料基本规定焊接节点构造材料焊接工艺评定焊接连接构造设计焊接工艺焊接工艺评定焊接质量检查焊接工艺焊接补强与加固焊接检验焊工考试焊接补强与加固附录A（钢板厚度方向性能级别附录A（钢结构焊接接头及其硫含量、断面收缩率值）坡口形式、尺寸和标记方法）附录B（建筑钢结构焊接工艺评定附录B（钢结构焊接工艺评定报告格式）报告格式）附录C（箱形柱（梁）内隔板电渣附录C（箱形柱（梁）内隔板电焊焊缝焊透宽度的测量）焊焊缝焊透宽度的测量）附录D（圆管T、K、Y节点焊缝的本规程用词说明超声波探伤）引用标准名录附录E（工程建设焊工考试结果登记附：条文说明表、合格证格式）本规程用词说明三、新标准的具体章节说明与其他标准的相关性1、总则1.01、强调新标准在相应科研、实践基础上形成的（1985年发展中心开始至今）1.02、载荷条件参照AWS等相关标准分为静载和动载，对其他结构也能参考执行1.03、强调安全（以人为本、吸收上海胶州路大楼、北京央视大楼失火教训）1.04、强调标准的互补与强制性标准的执行2、术语和符号该章节的术语和符号相比老标准都是新增加的，术语共8个、符号29个，这里强调都是与焊接技术相关的。

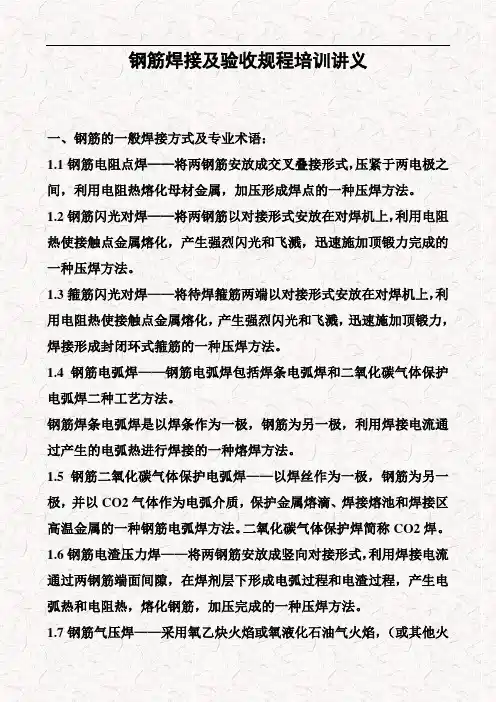

钢筋焊接及验收规程培训讲义一、钢筋的一般焊接方式及专业术语：1.1钢筋电阻点焊——将两钢筋安放成交叉叠接形式，压紧于两电极之间，利用电阻热熔化母材金属，加压形成焊点的一种压焊方法。
1.2钢筋闪光对焊——将两钢筋以对接形式安放在对焊机上，利用电阻热使接触点金属熔化，产生强烈闪光和飞溅，迅速施加顶锻力完成的一种压焊方法。
1.3箍筋闪光对焊——将待焊箍筋两端以对接形式安放在对焊机上，利用电阻热使接触点金属熔化，产生强烈闪光和飞溅，迅速施加顶锻力，焊接形成封闭环式箍筋的一种压焊方法。
1.4钢筋电弧焊——钢筋电弧焊包括焊条电弧焊和二氧化碳气体保护电弧焊二种工艺方法。
钢筋焊条电弧焊是以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。
1.5钢筋二氧化碳气体保护电弧焊——以焊丝作为一极，钢筋为另一极，并以CO2气体作为电弧介质，保护金属熔滴、焊接熔池和焊接区高温金属的一种钢筋电弧焊方法。
二氧化碳气体保护焊简称CO2焊。
1.6钢筋电渣压力焊——将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。
1.7钢筋气压焊——采用氧乙炔火焰或氧液化石油气火焰，（或其他火焰）对两钢筋对接处加热，使其达到热塑性状态（固态）或熔化状态（熔态）后，加压完成的一种压焊方法。
加热达到固态的，约1150～1250℃，称钢筋固态气压焊；加热达到熔态的，在1540℃以上，称钢筋熔态气压焊。
1.8预埋件钢筋埋弧压力焊——将钢筋与钢板安放成T形接头形式，利用焊接电流通过，在焊剂层下产生电弧，形成熔池，加压完成的一种压焊方法。
1.9预埋件钢筋埋弧螺柱焊——用电弧螺柱焊焊枪夹持钢筋，使钢筋垂直对准钢板，采用螺柱焊电源设备产生强电流、短时间的焊接电弧，在熔剂层保护下使钢筋焊接端面与钢板产生熔池后，适时将钢筋插入熔池，形成T形接头的焊接方法。

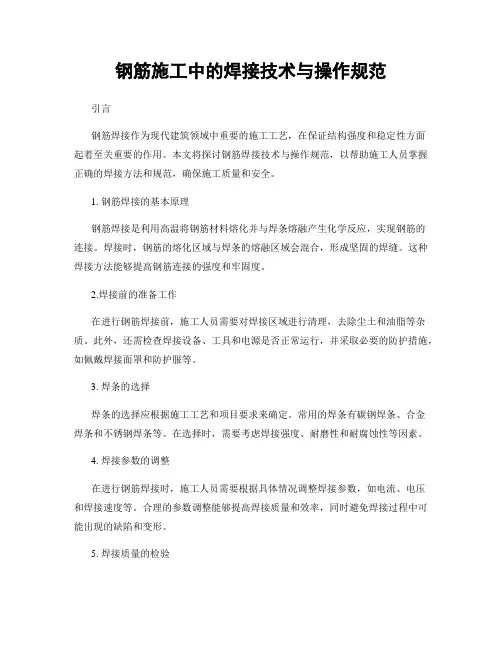

钢筋施工中的焊接技术与操作规范引言钢筋焊接作为现代建筑领域中重要的施工工艺，在保证结构强度和稳定性方面起着至关重要的作用。
本文将探讨钢筋焊接技术与操作规范，以帮助施工人员掌握正确的焊接方法和规范，确保施工质量和安全。
1. 钢筋焊接的基本原理钢筋焊接是利用高温将钢筋材料熔化并与焊条熔融产生化学反应，实现钢筋的连接。
焊接时，钢筋的熔化区域与焊条的熔融区域会混合，形成坚固的焊缝。
这种焊接方法能够提高钢筋连接的强度和牢固度。
2.焊接前的准备工作在进行钢筋焊接前，施工人员需要对焊接区域进行清理，去除尘土和油脂等杂质。
此外，还需检查焊接设备、工具和电源是否正常运行，并采取必要的防护措施，如佩戴焊接面罩和防护服等。
3. 焊条的选择焊条的选择应根据施工工艺和项目要求来确定。
常用的焊条有碳钢焊条、合金焊条和不锈钢焊条等。
在选择时，需要考虑焊接强度、耐磨性和耐腐蚀性等因素。
4. 焊接参数的调整在进行钢筋焊接时，施工人员需要根据具体情况调整焊接参数，如电流、电压和焊接速度等。
合理的参数调整能够提高焊接质量和效率，同时避免焊接过程中可能出现的缺陷和变形。
5. 焊接质量的检验为了确保焊接质量，施工人员应在焊接完成后进行质量检验。
检验的方法包括可视检查、磁粉检测和超声波检测等。
通过这些检测手段，可以及时发现焊接缺陷，并采取修复措施。
6. 钢筋焊接的注意事项在进行钢筋焊接时，应注意防火安全、电击风险和焊接烟尘等危害。
施工人员应定期检查焊接设备的绝缘性能，保持施工区域的通风良好，并遵守相关的安全操作规范。
7. 焊接变形和缺陷的处理钢筋焊接过程中可能会出现变形和缺陷，如焊接温度不均匀、焊接区域局部凹陷等。
为了解决这些问题，施工人员可以采取预热、后热和局部加热等措施来调整焊接变形，并进行必要的修复工作。
8. 钢筋焊接的施工质量要求钢筋焊接工艺应符合国家标准和相关规范，焊缝的尺寸和形状应满足设计要求。
焊接点应均匀分布，焊缝应牢固坚实，不得出现裂纹、夹渣和气孔等缺陷。
3.2.1 钢筋焊接连接焊接方法是混凝土结构工程施工中常用的钢筋连接方法，钢筋的焊接方法有：闪光对焊、电弧焊、电渣压力焊、电阻点焊、气压焊等。
钢筋焊接时，各种焊接方法的适用范围应符合表的规定。
不管采纳哪钟焊接方法，对操作人员的技术要求都较高，因此，应加强对焊接操作人员的技术培训和考核，必需实行持证上岗。
在工程开工正式焊接之前，参加该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。
试验结果应符合质量检验与验收时的要求。
〔强制性条文〕表3.2.1 钢筋连接接头型式及焊接方法的适用范围项次焊接型式接头型式适用范围钢筋牌号钢筋直径〔mm〕1 电阻点焊——HPB235HRB335HRB400CRB5508～166～166～164～122 闪光对焊HPB235HRB335HRB400RRB400HRB500Q2358～206～406～4010～3210～406～143 电弧焊帮条焊双面焊HPB235HRB335HRB400RRB40010～2010～4010～4010～25单面焊HPB235HRB335HRB400RRB40010～2010～4010～4010～25搭接焊双面焊HPB235HRB335HRB400RRB40010～2010～4010～4010～25单面焊HPB235HRB335HRB400RRB40010～2010～4010～4010～25坡口焊平焊HPB235HRB335HRB400RRB40018～2018～4018～4018～25电弧焊坡口焊立焊HPB235HRB335HRB400RRB40018～2018～4018～4018～254 电渣压力焊HPB235HRB335HRB40014～2014～3214～325 气压焊HPB235HRB335HRB40014～2014～4014～40钢筋闪光对焊闪光对焊是钢筋接头焊接中操作工艺简单、效率高、施工速度快、质量好、本钱低的一种焊接方法。
1 总则1.0.1为了在钢筋焊接施工中采用合理的焊接工艺和统一质量验收标准，做到技术先进，确保质量，制订本规程。
1.0.2本规程适用于建筑工程混凝土结构中的钢筋焊接施工及质量检验与验收。
1.0.3从事钢筋焊接施工的焊工必须持有焊工考试合格证书，才能上岗操作。
1.0.4在进行钢筋焊接施工及质量检验与验收时，除按本规程规定执行外，尚应符合国家现行有关强制性标准的规定。
2 术语2.0.1钢筋电阻点焊resistance spot welding of reinforcing steel bar将两钢筋安放成交叉叠接形式，压紧于两电极之间，利用电阻热熔化母材金属，加压形成焊点的一种压焊方法。
2.0.2钢筋闪光对焊flash butt welding of reinforcing steel bar将两钢筋安放成对接形式，利用电阻热使接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法2.0.3钢筋电弧焊arc welding of reinforcing steel bar以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。
2.0.4钢筋窄间隙电弧焊narrow-gap arc welding of reinforcing steel bar将两钢筋安放成水平对接形式，并置于铜模内，中间留有少量间隙，用焊条从接头根部引弧，连续向上焊接完成的一种电弧焊方法。
2.0.5钢筋电渣压力焊electroslag pressure welding of reinforcing steel bar将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。
2.0.6钢筋气压焊gas pressure welding of reinforcingsteel bar采用氧乙炔火焰或其他火焰对两钢筋对接处加热，使其达到塑性状态（固态）或熔化状态（熔态）后，加压完成的一种压焊方法。
钢筋安装中的焊接技术规范与操作规程一、引言在建筑工程中，钢筋是非常重要的一个组成部分，而钢筋的安装质量直接影响到整个建筑结构的安全性和稳定性。
钢筋焊接作为一种常用的连接方式，在钢筋安装中起到关键作用。
本文旨在介绍钢筋安装中的焊接技术规范与操作规程，帮助施工人员正确进行钢筋焊接工作，提高焊接质量和工作效率。
二、焊接前的准备工作在进行钢筋焊接之前，首先需要对工作现场进行整理和清理，确保焊接区域干净无尘。
其次，要检查焊接设备和工具的状态，确保其正常工作。
还需要对焊接工艺进行调试和确认，确定焊接材料和焊接电流的选用。
三、焊接材料的选择焊接材料的选择直接影响到焊接质量和强度。
在钢筋焊接中，一般采用碱饼钢筋焊条。
焊条的选择应根据具体焊接情况来确定，包括钢筋的材质、直径和焊接位置等因素。
四、焊接电流的设置焊接电流的设置是焊接过程中的重要环节。
焊接电流的大小需要根据钢筋的直径和焊条的类型来确定，一般通过试焊的方式进行调节，确保焊接电流适中，既能够保证焊缝的质量，又能够防止焊接过程中的过热现象。
五、焊接工艺的操作钢筋焊接的工艺操作包括焊缝准备、起始焊、填充焊和收尾焊等步骤。
在焊缝准备过程中，需要清除焊缝处的杂物和氧化物，并进行刷洗处理。
起始焊时，焊条要垂直于焊缝，并与焊缝交界线有一定的重叠。
填充焊应均匀、连续进行，焊条和焊缝之间的间隙要适当调整。
收尾焊时，要保证焊条在焊缝末端停留一段时间，使焊接处冷却均匀。
六、焊接质量的检验焊接完成后，需要对焊缝进行质量检验。
常用的检验方法包括目测和无损检测。
目测主要是通过肉眼观察，检查焊缝表面是否平整，有无明显的裂纹和气孔等缺陷。
无损检测则是利用超声波、射线或磁粉等方法，检测焊缝内部是否存在缺陷。
七、焊接中常见问题及对策在焊接过程中，常会出现一些问题，如焊缝开裂、焊渣残留等。
针对这些问题，可以采取相应的对策。
焊缝开裂可通过增加填充焊的厚度或采用焊接预热的方法来解决。
焊渣残留则需要加强清理工作，确保焊缝的完整性和质量。
