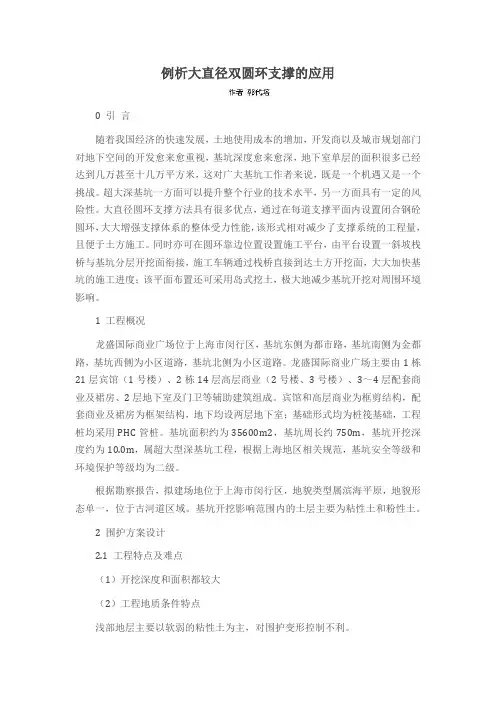

例析大直径双圆环支撑的应用0 引言随着我国经济的快速发展，土地使用成本的增加，开发商以及城市规划部门对地下空间的开发愈来愈重视，基坑深度愈来愈深，地下室单层的面积很多已经达到几万甚至十几万平方米，这对广大基坑工作者来说，既是一个机遇又是一个挑战。
超大深基坑一方面可以提升整个行业的技术水平，另一方面具有一定的风险性。
大直径圆环支撑方法具有很多优点，通过在每道支撑平面内设置闭合钢砼圆环，大大增强支撑体系的整体受力性能，该形式相对减少了支撑系统的工程量，且便于土方施工。
同时亦可在圆环靠边位置设置施工平台，由平台设置一斜坡栈桥与基坑分层开挖面衔接，施工车辆通过栈桥直接到达土方开挖面，大大加快基坑的施工进度；该平面布置还可采用岛式挖土，极大地减少基坑开挖对周围环境影响。
1 工程概况龙盛国际商业广场位于上海市闵行区，基坑东侧为都市路，基坑南侧为金都路，基坑西侧为小区道路，基坑北侧为小区道路。
龙盛国际商业广场主要由1栋21层宾馆（1号楼）、2栋14层高层商业（2号楼、3号楼）、3～4层配套商业及裙房、2层地下室及门卫等辅助建筑组成。
宾馆和高层商业为框剪结构，配套商业及裙房为框架结构，地下均设两层地下室；基础形式均为桩筏基础，工程桩均采用PHC管桩。
基坑面积约为35600m2，基坑周长约750m，基坑开挖深度约为10.0m，属超大型深基坑工程，根据上海地区相关规范，基坑安全等级和环境保护等级均为二级。
根据勘察报告，拟建场地位于上海市闵行区，地貌类型属滨海平原，地貌形态单一，位于古河道区域。
基坑开挖影响范围内的土层主要为粘性土和粉性土。
2 围护方案设计2.1 工程特点及难点（1）开挖深度和面积都较大（2）工程地质条件特点浅部地层主要以软弱的粘性土为主，对围护变形控制不利。
第③1夹层处于基坑开挖范围内，透水性较好。
若降水和止水措施不当，极易产生流砂、管涌等不良地质现象；此外灌注桩施工时容易出现孔壁坍塌、灌注桩局部夹泥的现象，对围护结构的施工质量会产生不利影响。
马桥镇MHC10803单元25A-02A（卓越雅苑）项目民防工程竣工质量评估报告工程名称：闵行区马桥镇MHC10803单元25A—02A（卓越雅苑）项目监理单位：上海智达工程顾问有限公司总监理工程师：公司技术负责人：日期：二〇一七年十二月马桥镇MHC10803单元25A—02A（卓越雅苑）项目民防工程竣工质量评估报告一、工程概况：1、本工程位于上海市闵行区马桥镇，西侧为富岩路,南侧为银康路,北侧为银春路，东侧为北沙港水闸桥，面积为2387㎡，平时为地下汽车库，战时为二等人员掩蔽部，共分2个防护单元，防护类别为甲类，抗力级别为核6级。
本工程建筑结构的安全等级为2级，地基基础和主体结构的设计使用年限为50年；本工程抗震设防类别为二类，抗震设防裂度为7度。
工程结构体系为框架结构，抗震等级为三级，相关主楼抗震等级且不小于三级，本工程地基基础设计为乙级，工程的基础结构为桩基十防水底板，建筑物耐火等级地下室为一级，建筑物地下室防水等级为二级，其中底板,外墙，顶板，坡道等均为C35P6混凝土,构造柱圈梁混凝土强度C30；建筑物的内墙采用小型混凝土，实心砖用DM7.5砂浆砌筑，民防工程内配备室内给排水，通风消防，电气照明等系统.2、建设单位:上海鸿骕房地产开发有限公司设计单位：上海结建民防建筑设计有限公司勘察单位：上海市岩土地质研究院有限公司施工总承包单位:中天建筑集团有限公司监理单位:上海智达工程顾问有限公司检测单位：上海市中民防建设工程质量监督检测中心有限公司监理抽检单位：上海市青浦建设工程质量检测中心有限公司二、评估依据：1、建设监理合同、施工合同2、人防设计施工图及设计变更单、技术核定单3、《工程测量规范》（BJ50026-2016)4、《建筑工程施工质量验收统一标准》(GB50300—2013)5、《建筑地基基础工程施工质量验收规范》（GB50202-2015）6、《混凝土结构工程施工质量验收规范》（GB50204-2015）7、《砌体工程施工质量验收规范》（GB50203—2015)8、《地下防水工程质量验收规范》（GB50208—2015）9、《钢筋焊接及验收规范》(JGJ18-2016)10、《人防工程施工及验收规范》（GB50134-2004）11、《人防防空工程质量检验评定标准》（RFJ01-2015）12、《工程建设标准强制性条文》(人防工程部分)13、上海市民防工程质量验收有关规程、规定14、《建筑装饰装修工程施工质量验收规范》（GB50210-2013)三、监理单位的质量行为：监理公司依法承揽工程、签订书面合同、资质相符.在施工现场建立了以总监理工程师为中心的现场质量保证体系。
上海市水务局关于闵行区雄伟河水闸改建工程可行性研究（含初步设计）报告批复意见的函文章属性•【制定机关】上海市水务局•【公布日期】2023.07.23•【字号】沪水务〔2023〕486号•【施行日期】2023.07.23•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】水利综合规定正文上海市水务局关于闵行区雄伟河水闸改建工程可行性研究（含初步设计）报告批复意见的函沪水务〔2023〕486号闵行区水务局：你局《关于报批〈闵行区雄伟河水闸除险加固工程可行性研究（含初步设计）报告〉的请示》（闵水务〔2023〕14号）及相关材料收悉。
经研究，函复如下：一、为消除雄伟河水闸的安全隐患，提高区域防汛除涝能力，加强水资源调度，改善区域水环境，原则同意你局上报的闵行区雄伟河水闸改建工程可行性研究（含初步设计）报告。
二、原则同意该项目的建设标准，即防御区域50年一遇洪水；外河侧闸墙、翼墙顶高程5.20米。
三、原则同意该项目的工程规模和设计方案。
工程符合相关规划要求。
主要工程内容为：拆除套闸新建节制闸（闸孔净宽8米）1座，配套管理用房87平方米、道路1210平方米、绿化1315平方米等。
在下阶段工作中，请根据技术审查意见，进一步优化工程设计方案，严格控制工程投资。
四、项目总投资2052.34万元，其中：工程费用1670.72万元，独立费用243.89万元，预备费95.73万元，供电外线费42万元。
工程建设费用由市给予补贴。
五、该项目建设的法人单位为上海闵行城市建设投资开发有限公司。
六、请你局据此抓紧开展项目前期工作，按规定完善相关手续，严格按照国土空间用途管制要求落实用地事宜后开工实施，并按照“项目法人制、招标投标制、建设监理制和合同管理制”的要求进行工程建设。
特此函复。
上海市水务局2023年7月23日。

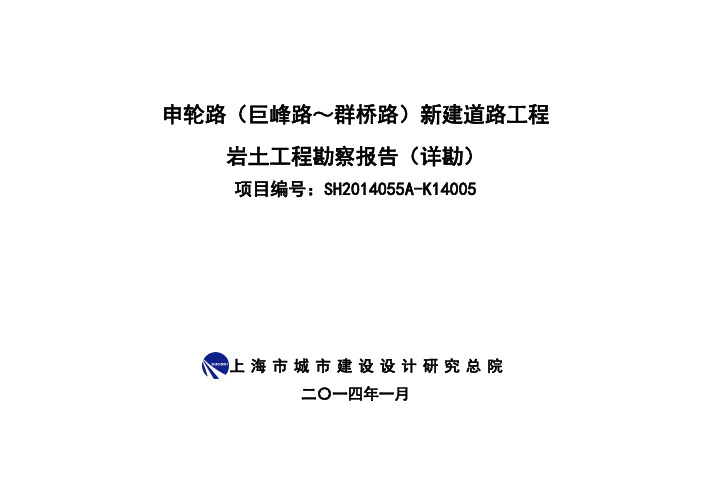

申轮路（巨峰路～群桥路）新建道路工程 岩土工程勘察报告（详勘）项目编号：SH2014055A-K14005上海市城市建设设计研究总院二〇一四年一月申轮路（巨峰路～群桥路）新建道路工程 岩土工程勘察报告（详勘）项目编号：SH2014055A-K14005法定代表人 储伟平总院院长 刘伟杰总工程师 周 良勘察院院长 沈日庚项目负责人 陈洪胜 谢 攀工程勘察综合类证书编号 090110-kj上海市城市建设设计研究总院二〇一四年一月申轮路（巨峰路～群桥路）新建道路工程 岩土工程勘察报告（详勘）项目编号：SH2014055A-K14005审 核 人 ： 李 民校 核 人 ： 施广焕项目负责人 ： 陈洪胜 谢 攀上海市城市建设设计研究总院二〇一四年一月目录1前言 ......................................................................................................................................................................................... - 1 -1.1 工程概况 .................................................................................................................................................................... - 1 -1.2 勘察目的 .................................................................................................................................................................... - 1 -1.3 勘察执行的主要技术标准 ................................................................................................................................ - 1 -1.3.1 上海市工程建设规范........................................................................................................................... - 1 -1.3.2 国家、行业规范和其它...................................................................................................................... - 1 -1.4 勘察手段与完成工作量 ..................................................................................................................................... - 2 -1.5 采用坐标系统、高程系统、勘探孔定位及高程引测依据.............................................................. -3 - 2场地工程地质条件 ............................................................................................................................................................. - 3 -2.1 地形地貌 .................................................................................................................................................................... - 3 -2.2 周边环境条件.......................................................................................................................................................... - 3 -2.3 地基土的构成与特征 .......................................................................................................................................... - 3 -2.4 地基土的物理力学性质指标 ........................................................................................................................... - 4 -2.5 场地地震效应.......................................................................................................................................................... - 4 -2.6 软土震陷 .................................................................................................................................................................... - 4 -2.7 地下水 ......................................................................................................................................................................... - 5 -2.8 不良地质条件.......................................................................................................................................................... - 5 -2.8.1 明、暗浜..................................................................................................................................................... - 5 -2.8.2 地下障碍物 ............................................................................................................................................... - 5 - 3地基土的分析与评价 ........................................................................................................................................................ - 5 -3.1 场地的稳定性和适宜性评价 ........................................................................................................................... - 5 -3.2 天然地基 .................................................................................................................................................................... - 5 -3.2.1 路基 ............................................................................................................................................................... -5 -3.2.2 路基处理 ..................................................................................................................................................... -6 -3.3 开槽埋管..................................................................................................................................................................... -6 -3.4 桥梁工程..................................................................................................................................................................... -7 -3.4.1 桩基持力层的选择................................................................................................................................. -7 -3.4.2 f s和f p值的确定........................................................................................................................................ -7 -3.4.3 桩型及桩径的选择................................................................................................................................. -8 -3.4.4 单桩竖向承载力估算 ........................................................................................................................... - 8 -3.4.5 桩基沉降计算参数................................................................................................................................. -8 -3.4.6 沉(成)桩可能性分析 ............................................................................................................................. - 8 -3.4.7 施工对周围环境的影响及防范措施............................................................................................. - 9 -3.4.8 岸坡稳定性................................................................................................................................................ -9 - 4结论与建议 ............................................................................................................................................................................. -9 -4.1 结论............................................................................................................................................................................... -9 -4.2 建议............................................................................................................................................................................ - 10 -附表序号图名附表号张数1 地层特性表 1 12 土层物理力学性质参数表 2-1～2-2 23 静力触探分层参数表 3 1 附图表序号图名图号张数1 图例0 12 勘探点平面布置图 1-1～1-4 43 工程地质剖面图 2-1-1～2-27 284 静力触探测试成果图表 3-1～3-9 95 钻孔柱状图 4-1～4-7 76 土工试验成果表 5-1-1～5-5-2 107 固结试验成果图表 6-1～6-4 48 土层压缩曲线图表 7-1～7-2 29 水腐蚀性判定报告表 8-1～8-2 21 前言1.1 工程概况拟建申轮路（巨峰路～群桥路）新建道路工程位于上海市浦东新区，受上海金桥（集团）有限公司的委托，本院对拟建工程进行了岩土工程勘察，勘察阶段为详勘阶段。
上海市水务局关于闵行区北横泾南泵闸新建工程初步设计报告批复意见的函文章属性•【制定机关】上海市水务局•【公布日期】2024.08.14•【字号】沪水务〔2024〕353号•【施行日期】2024.08.14•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】水利其他规定正文上海市水务局关于闵行区北横泾南泵闸新建工程初步设计报告批复意见的函沪水务〔2024〕353号闵行区水务局：你局《关于报批关于报批闵行区北横泾南泵闸新建工程初步设计报告的请示》（闵水务水〔2024〕59号）及相关设计报告收悉。
经研究，有关批复意见函复如下：一、工程任务通过拆除南横沥水闸，新建北横泾南泵闸，消除现状水闸安全隐患，落实闵行区水利规划要求，提高淀南片的防洪除涝能力，完善片区水资源调度，改善区域水环境质量。
二、工程内容和规模工程选址位于闵行区江川街道，东至平山路、南至新闵路、西至河道蓝线、北至江川北路，距离北横泾与黄浦江交汇口约500米，管理房用地面积约3735.3平方米（以实测为准）。
主要建设内容：按规划拆除现状南横沥水闸，新建北横泾南泵闸1座，闸孔宽度为12米，双向泵站设计流量30立方米/秒，同步实施配套的金属结构、电气等工程；新建管理房1181.4平方米，配套实施围墙、道路、绿化、给排水等附属工程。
三、建设标准工程等别：I 等工程。
建筑物级别：主要建筑物（泵房、闸室、泵站外河侧进出水池、外河消力池、外河翼墙等黄浦江建筑物）为1 级水工建筑物，其他永久性建筑物（泵站内河侧进出水池、内河翼墙、内外河导航靠船建筑物等）为3级水工建筑物，外河施工围堰为3级水工建筑物，内河施工围堰为4级水工建筑物。
防洪标准：1000年一遇。
除涝标准：30年一遇最大24 小时面雨量，1963年9月雨型及相应潮型，24小时排除，不受涝。
抗震标准：地震烈度按7度设防，设计基本地震动峰值加速度0.10g。
通航标准为Ⅶ级，平潮通航。
设防高程：泵房和闸室段外河侧墩墙顶高程6.25米，外河侧防汛墙顶高程6.10米，内河侧墙顶高程5.00米。
目录I 报告书文字部分一、前言 (2)（一）工程概况 (2)（二）勘察目的 (2)（三）执行的规范、规程 (3)（四）完成工作量 (3)（五）取土方法和原位测试方法 (3)（六）勘探点定位及标高测量 (4)二、场地工程地质条件 (4)（一）地形地貌 (4)（二）地基土的构成及特征 (4)（三）地基土物理力学性指标 (4)（四）地下水 (5)（五）地震效应与场地稳定性适宜性分析 (6)（六）不良地质现象 (6)三、地基土的分析与评价 (7)（一）地基土分析 (7)（二）桩基础评价 (7)（三）天然地基评价 (9)（四）基坑开挖、管道埋设设计、施工过程中的岩土工程问题 (10)2、基坑围护 (10)3、顶管施工 (11)4、开槽埋管 (11)5、施工对环境影响 (11)四、结论与建议 (12)II附图表1.图例2.地层特性表3.土层物理力学性质参数表4.勘探点平面布置图5.工程地质剖面图6.钻孔柱状图7.静力触探分层参数表8.静力触探测试成果图表9.土层压缩曲线图表10.土工试验成果表11.固结试验成果图表12.地下水腐蚀性判定报告表虹桥商务区核心区（一期）区域供能项目路由部分岩土工程勘察报告我公司受业主委托，对其拟建的虹桥商务区核心区（一期）区域供能项目路由部分进行岩土工程详细勘察。
现已完成大部分工作量，受设计进度要求，提交本次详勘报告，待全部工作量完成后，提交正式勘察报告。
一、前言（一）工程概况拟建“虹桥商务区核心区（一期）区域供能项目路由部分”位于上海市闵行区杨虹路以南、建虹路以北、嘉闵行架以东区域。
本工程主要由管道工程和能源中心站组成，其中管道工程包括明挖施工（开挖深度约13米）和顶管工程（埋深约14.9米）；能源中心站包括南站和北站，现北站方案尚未确定，南站拟建物性质见下表：（二）勘察目的本工程勘察的主要目的是根据拟建物的性质和特点及按照规范要求详细查明拟建场地的工程地质条件，并进行综合分析与评价，为拟建物的基础设计、施工提出地质依据和有关参数，具体需解决的技术问题如下：1）探明拟建场地勘探深度范围内地基土的分布规律、各土层的工程地质特性，提供地基土的物理力学性质指标；2）对拟建场地（地基）的稳定性、适宜性作出评价；3）提供浅层地基土承载力设计值、特征值；4）判定场地类别及地基土类型，查明埋深20m以浅是否有可液化土层分布，并判定场地液化等级；5）查明场地地下水的类型，并判定地下水和地基土对混凝土和钢结构有无腐蚀性；6）查明场地内是否有暗浜、暗塘、地下障碍物等不良工程地质现象，并提出预防措施建议；7）提供能源中心站桩基持力层，估算单桩承载力及提供桩基础变形计算参数，针对拟建建筑物的性质及工程地质条件提出基础形式及基础埋深的建议值，并分析沉（成）桩可能性及对周围环境的影响；8）提供能源中心站及附属建筑物地基处理与加固设计、施工必要参数及合理措施建议；9）提供开槽埋管基坑开挖、围护提供相关土层的设计参数、施工建议以及在施工中所遇到岩土工程问题作出分析评价；10）提供工作井基坑围护、沉井设计参数，针对设计、施工遇到的问题提出预防和监控措施的建议；11）提供顶管设计、施工所需岩土参数，分析评价施工中所遇到岩土工程问题，对顶管穿道路的稳定性和适宜性作出评价；12）分析评价施工对周围环境的影响，以及预防和监控措施的建议。
上海市闵行区人民政府办公室关于印发《闵行区第三次全国国土调查实施方案》的通知文章属性•【制定机关】上海市闵行区人民政府办公室•【公布日期】2018.10.26•【字号】闵府办发〔2018〕73号•【施行日期】2018.10.26•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】土地资源正文闵行区人民政府办公室关于印发《闵行区第三次全国国土调查实施方案》的通知闵府办发〔2018〕73号各镇人民政府、街道办事处，莘庄工业区管委会，区政府相关委、办、局：《闵行区第三次全国国土调查实施方案》已经区政府同意，现印发给你们，请认真遵照执行。
特此通知2018年10月26日闵行区第三次全国国土调查实施方案根据《第三次全国土地调查总体方案》、《第三次全国土地调查实施方案》、《上海市人民政府办公厅关于本市开展第三次全国土地调查的通知》（沪府办〔2018〕9号）以及《关于印发〈上海市第三次全国土地调查实施方案〉的通知》（沪土地调查办〔2018〕3号）的相关要求，为做好我区第三次全国国土调查，结合本区实际情况，制定本实施方案。
一、目的和意义第三次全国国土调查（以下简称“三调”）是一项重大的国情国力调查，是全面查实查清土地资源的重要手段。
目的是在第二次全国土地调查（以下简称“二调”）成果基础上，细化和完善土地利用基础数据，翔实掌握本市土地利用状况和土地资源变化情况，全面提升数据质量，进一步健全土地调查、监测和统计制度，实现成果信息化管理与共享，满足规划国土资源精细化管理工作需要，保障社会经济可持续发展。
在资源环境紧约束背景下，开展三调是闵行区城市总体规划（2017-2035年）实施的重要基础；是促进存量建设用地挖潜，缓解用地供需矛盾，全面提升土地利用效率的重要保障；是开展耕地数量、质量、生态“三位一体”保护机制建设，规范农用地复合利用的重要支撑；是优化营商环境，全面提升规划国土相关行政审批效率，全心全意为人民服务的重要举措；是推进生态文明体制改革，健全自然资源资产管理制度的重要前提。
岩土工程勘察报告我公司受**有限公司的委托，对其筹建的“**中国研发中心”工程进行岩土工程详细勘察。
一、前言（一）工程概况拟建“**中国研发中心”工程位于上海市闵行区开发区内东川路****号，文井路以西地块。
此次拟建项目为单幢2层实验室，拟采用桩基础。
建筑面积8400.00m2。
拟建建筑物均无地下室，基础埋深均按1.50m考虑。
本工程由上海核工程研究设计院承担设计。
勘察项目等级为乙级。
（二）勘察目的本次勘察的目的及需解决的技术问题如下：（1）查明拟建场地地面以下50.0m深度范围内地基土的分布规律及工程地质特征，提供各土层的物理力学性质指标，对地基土工程地质条件作出分析与评价。
（2）查明本场区浅层地下水的类型、埋藏条件、渗透性及判定其对混凝土有无腐蚀性。
（3）判定浅层地基土的场地地震效应及判别本场地类别和场地土类型，提供抗震设计有关参数。
查明暗浜、暗塘和地下障碍物（如人防）等不良地质现象的分布（埋深、走向、范围等），并评价其对天然地基的影响，对注意事项提出建议。
（4）为拟建2层实验室建议合理经济的桩基类型、选择适宜的桩基持力层；提供不同桩型的设计参数,并估算桩基的单桩竖向承载力设计值。
（5）提供桩基础沉降计算参数，并估算沉降量。
（三）执行的规范、规程（1)上海市工程建设规范《地基基础设计规范》（DGJ08-11-1999）（2)上海市工程建设规范《建筑抗震设计规程》（DGJ08-9-2003）（3)上海市工程建设规范《岩土工程勘察规范》（DGJ08-37-2002）（4)上海市工程建设规范《地基处理技术规范》（DGJ08-40-94）（5)上海市工程建设规范《岩土工程勘察外业操作规程》（DG/TJ08-1001-2004）（6)上海市工程建设规范《岩土工程勘察文件编制深度规定》（DGJ08-72-98）（7)中华人民共和国国家标准《建筑地基基础设计规范》(GB50007-2002)（8)中华人民共和国国家标准《岩土工程勘察规范》（GB50021-2001）（9)中华人民共和国国家标准《建筑抗震设计规范》(GB50011-2001)（10)中华人民共和国国家标准《工程测量规范》（GB50026-93）（11)中华人民共和国国家标准《土工试验方法标准》（GB/T50123-1999）（12)中华人民共和国国家行业标准《静力触探技术标准》（CECS04:88）（13)中华人民共和国国家行业标准《建筑桩基技术规范》（JGJ94-94）（14)国家行业标准《软土地区工程地质勘察规范》(JGJ 83-91) 中华人民共和国国家和上海市“工程建设标准强制性条文”房屋建筑部分。
（四）完成工作量本次勘察根据上海市工程建设规范《地基基础设计规范》（DGJ08-11-1999）及《岩土工程勘察规范》（DGJ08-37-2002）有关条款，结合拟建的实验室性质及结构型式，并综合设计方意见确定其工作量。
本次勘察外业钻探施工日期为2005年07月22日～07月25日。
室内土工试验日期为2005年07月23日～07月29日。
本次详细勘察共完成的野外及室内工作量见下表：完成工作量一览表（五）取土方法和原位测试方法（1）本工程钻孔孔径为φ120mm，用SH-30型钻机。
取土方法采用压入或重锤少击法取土，根据土层性质，采用不同取土器以满足物理力学性质试验的土样要求。
遇粉性土和砂土层采用泥浆护壁。
（2）静力触探孔采用MJ-Ⅱ型静力触探机及JC-X3自动记录仪，单桥触探头截面积为10cm2，试验前对探头进行率定，探头率定系数为0.5092，归零误差小于±0.5～1.0％。
标准贯入试验，采用63.5kg穿心锤，落距76cm预打15cm，然后每打10cm记录锤击次数，最后以30cm的锤击数累计。
（六）勘探点定位及标高测量本次各勘探点平面位置是根据拟建场区内现有地形进行测放。
各勘探点高程系由建设方提供的位于拟建场区的水准点BM1（2000年吴淞高程H=4.500m）引测。
二、场地工程地质条件（一）地形地貌拟建场地位于上海市闵行区开发区内，北为东川路，东近文井路。
拟建场地现为草地，未发现有明浜分布。
拟建场区，地势基本平坦，现地面标高为4.23m～4.41m。
拟建场区属滨海平原地貌类型。
（二）地基土的构成及特征本次勘察，自地表至50.0m深度范围内所揭露的土层，由粘性土、粉性土和砂土组成，具有成层分布的特点。
根据现场对土的鉴别、原位测试及室内土工试验成果综合分析，本基地的土层可分5层，其中第⑤层又根据土性变化分为若干亚层。
根据对已完成勘探孔资料进行分析，本拟建场区缺失上海市统编第⑥层暗绿色~草黄色粉质粘土层。
各土层的土性特征详见《地层特性表》，地基土的埋藏分布条件见《工程地质剖面图》。
（三）地基土物理力学性质指标本次勘察报告提供的土层物理力学性质指标是依据本次勘察的5个取土孔经综合分析统计而成。
各土层的物理力学性质指标在综合野外钻探、原位测试及室内试验的基础上，提供土层物理力学平均值、子样数、均方差及变异系数并汇总于《土层物理力学性质参数表》，表中各土层直剪固结快剪指标C、φ值为峰值，标准贯入击数为实测值。
平均值一般为算术平均值，唯静力触探Ps值为小值平均值。
土层的成因及抗剪强度标准值及土的描述等级一览表2.承载力特征值的假定条件为，条基宽度3m，基础埋深和地下水位均为0.5m。
（四）地下水本场地浅层地下水属潜水类型，主要补给来源为大气降水，水位随季节变化而变化，水位埋深约为0.3～1.5m。
钻探期间浅层地下水初见水位2.7-3.5m，稳定水位约2.4～2.6m。
根据上海市工程建设规范《地基基础设计规范》（DGJ08-11-1999）有关条款，年平均水位埋深一般为0.5～0.7m，设计使用时可按地下水水位埋深0.5m考虑。
经现场广范试纸测定地下水的PH值为7，呈中性，本次勘察中在B2孔深度1.0m处取水样1组，经水质简分析判定水样对混凝土无腐蚀性。
因场地四周无污染源，根据上海市工程建设规范《地基基础设计规范》（DGJ08-11-1999）有关条款认定，本场地浅层地下水对混凝土无腐蚀性。
由于地下水位埋深很浅，由此推定地基土对混凝土也无腐蚀性。
地下水位埋深一览表（五）地震效应1.根据上海市工程建设规范《建筑抗震设计规程》（DGJ08-9-2003）和国家标准<<建筑抗震设计规范>>(GB50011-2001)有关条款，结合本次勘察成果：本基地属Ⅳ类场地，场地土类型属软弱场地土,为建筑抗震不利地段。
根据上海的上述规范第3.3.1条，建筑物无法避开时，应采取有效措施，可以加强建筑物整体性，本工程如采用桩基即为有效措施。
2.本场区抗震设防烈度为7度，设计基本地震加速度为0.10g，设计地震分组为第一组。
本场地在20.0m深度范围内发现有成层的饱和砂质粉土（第⑤2a层砂质粉土），根据静力触探判定，其具体计算详见下表。
当抗震设防烈度为7度时，第⑤2a层为易液化土层，判定本场地地基液化等级为轻微液化，液化深度在18.0～19.0m，液化指数平均值为0.30，液化强度比平均值为0.85。
（六）不良地质现象在本次拟建厂房详细勘察野外钻探过程中，经浅层螺纹孔钻探查明在本场区有两个填土较深区域，其西侧一处基本呈南北走向，另一处位于拟建物的南侧，拟建试验室受其影响。
地层分布及缺失情况详见《工程地质剖面图》及《勘探点平面布置图》。
（七）场地稳定性适宜性评价本场地地势基本平坦，无滑坡等地质灾害，故场地是稳定的，对抗震不利地段采取有效措施后可进行本项目的建设。
三、地基土的分析与评价（一）地基土分析本场区地基土属软弱场地土，本次勘察揭露深度范围内主要由一套中压缩性当抗震设防烈度为7度时，第⑤2a层为易液化土层，判定本场地地基液化等级为轻微液化，液化深度在18.0～19.0m，液化指数平均值为0.30，液化强度比平均值为0.85。
（八）不良地质现象在本次拟建厂房详细勘察野外钻探过程中，经浅层螺纹孔钻探查明在本场区有两个填土较深区域，其西侧一处基本呈南北走向，另一处位于拟建物的南侧，拟建试验室受其影响。
地层分布及缺失情况详见《工程地质剖面图》及《勘探点平面布置图》。
（九）场地稳定性适宜性评价本场地地势基本平坦，无滑坡等地质灾害，故场地是稳定的，对抗震不利地段采取有效措施后可进行本项目的建设。
四、地基土的分析与评价（一）桩基持力层和单桩承载力:第⑤2a层灰色砂质粉土层，稍密，中等压缩性，Ps=3.88是良好的桩基持力层。
在本场区，此层层面埋深平缓，且厚度较厚，为14.1m，可考虑采用此层作为拟建建筑物的桩基持力层。
但由于该层在18～19m处为易液化土层，因此桩入土深度不宜小于21m。
第⑤2b层灰色粉砂层，中等密实度，中等压缩性，Ps=8.76MPa，层面埋深平缓，层厚较厚，大于7.30m，虽土的物理力学性质较好，但在本场区此层层面埋深过深，预制桩沉桩有一定困难，且之中存在第⑤2夹层灰色粉质粘土层，土质较不均匀，而拟建物荷载不大，因此本工程拟建物不建议选其作为桩基持力层。
桩基设计参数表单桩竖向承载力注：（1）以上提供的单桩竖向承载力设计值未考虑桩身结构强度。
（2）设计时应根据上部实际荷载及布桩方法，经技术、经济评估后，合理选择桩基持力层和桩长。
2、沉降估算参数：根据土工试验成果和工程经验，建议桩基压缩模量如下表；同样亦可根据实际应力状态在e-p曲线上查询计算。
桩基沉降估算各土层的压缩模量Es值如下：设计人员亦可根据实际应力状态在e-p曲线上查询计算。
3、沉桩可能性分析及对周围环境的影响：（1）桩型的选择及对周围环境的影响由于本场区位于上海市闵行开发区东川路、文井路，位于**（中国）有限公司场区内，虽整个拟建场区较开阔，但拟采用桩基础的实验室与城区内部道路距离较近，据了解拟建建筑物北侧较近处有地下光缆线，施工时应核实其具体位置，预制桩的挤土效应对道路、地下管线影响相对较大，但由于拟建物荷载不大，且一般采用柱下桩基，桩土置换率低，因此在采取适当的施工和监测措施后，预制桩还是可行的方案。
因预制桩桩身质量可靠；沉桩施工时质量控制点、隐蔽验收环节相对较少；质量更能控制；单方混凝土承载力高；工程造价更经济；工期短等优点，因此从施工条件和经济条件考虑，本拟建建筑物在此宜选择预制桩。
同样也可采用预应力管桩，因为预应力管桩不仅具有预制桩的优点，同时还具有穿透能力强、挤土效应相对较小等特点，比预制方桩更具优势。
但在施工时需加强信息化管理及实时监控，尽量减少预制桩（预应力管桩）施工对拟建建筑物北侧地下光缆线造成的不利影响。
（2）沉桩可能性分析本场地自地表下约20.0m深度范围内以粘性土为主，利于沉桩。
如以第⑤2a层上部作为桩基持力层，且采用预制桩（PHC管桩）时，沉桩应无问题。
