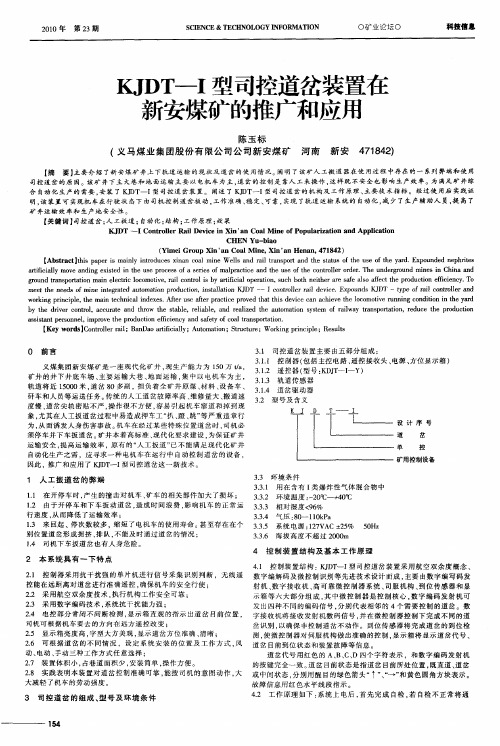

2024年电动司控道岔装置技术协议范本甲方：乙方：甲、乙双方就煤矿电动司控道岔装置有关技术问题和技术要求进行了认真的讨论，达成协议如下：一、电动司控道岔装置主要技术参数：1、适用轨型：30Kg/m2、适用轨距：600mm二、技术要求：1、该装置可由机车司机遥控操作，也可以使用手动电操作，或当电源输入和输出不正常时采用手动摇把实现转辙。
该装置遥控和发射性能稳定，准确度高，且抗干扰能力强。
选用机车运输监控系统发射机（KJ221_____FS）,3套，矿方提供DC24V电源。
2、产品组成：整机为ZBC_____127型矿用隔爆型司控道岔控制装置。
由ZBCZ_____5型矿用隔爆型司控道岔控制装置执行器、ZBCK_____127型矿用隔爆型司控道岔控制装置主控器、ZBCX_____24型矿用隔爆型司控道岔控制装置显示器（岔位指示器）、KJ221_____FS机车运输监控系统发射机（KJ221_____FS）组成。
矿方提供AC127V主控机电源。
岔位显示器可起到指示机车行走方向的作用，并且显示该道岔的编码。
3、主要参数⑴电源额定电压：三相AC127，50Hz。
⑵有效接收距离：50_____100m;⑶行程调整范围：80_____140mm;⑷动作时间：≤3.5s;⑸岔位显示器供电电压：DC24V，电压允许波动范围：5%;⑹岔位显示可视距离：不小于100m（黑暗中）;4、具有挤岔及不到位复位功能。
5、具有信集闭通讯接口和远程控制转换开关。
可与全矿井安全生产监测监控系统联网。
具体要求为：信集闭系统作为网络的一个子系统，应留有满足上层网络要求的通讯接口的软、硬件;所提供的通讯接口应能满足通过全厂辅助车间监控网络的上位机实现对信集闭系统进行远方监视和控制、参数显示和报警、报表打印、程序在线修改和下载等功能。
应在PLC和上位机上提供冗余的100M以太网通讯接口，当一条网络线路通讯故障时，通过上层网可自动切换至另一条线路，不应因此影响上层网络对本系统的监控。

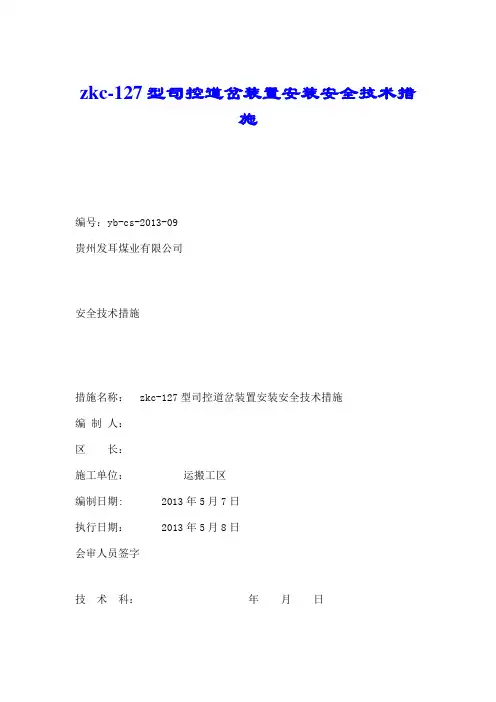

zkc-127型司控道岔装置安装安全技术措施编号：yb-cs-2013-09贵州发耳煤业有限公司安全技术措施措施名称： zkc-127型司控道岔装置安装安全技术措施编制人：区长：施工单位：运搬工区编制日期: 2013年5月7日执行日期： 2013年5月8日会审人员签字技术科：年月日调度室：年月日机电科：年月日安监科：年月日副总工程师：年月日总工程师：年月日会审意见zkc-127型司控道岔装置安装安全技术措施一、工程概况根据公司领导安排，我工区要对1#副斜井、轨道石门、轨道大巷主要线路上的道岔安装zkc-127型司控道岔装置，共需安装20套。
为保证zkc-127型司控道岔装置安装工作的安全、顺利进行，特编制本安全技术措施，所有参与施工人员必须严格学习贯彻执行。
二、施工方法及具体要求1、准备工作：在地面加工显示器固定架，在执行器上加焊道钉固定板，加工风管变接头，执行器及空气过滤器保护罩；准备好施工用的材料、工具并运输至施工地点。
2、拆除原岔位指示器、扳道器，调整道岔开程。
3、将主控箱、空气过滤器用射钉枪固定于巷道墙壁距离底板1.4m，通过调试将执行器用道钉固定在道木上。
4、将显示器安装在固定架内并固定在道岔正上方、巷道正中间距离轨道面3.8m位置。
5、接通气源：从压风主管路上接气源到空气过滤器，空气过滤器出气口接风管至主控箱。
6、接通电源：从巷道照明灯上接127v电源至主控箱，再将主控箱与执行器之间的电源线接通。
7、电缆、管线吊挂整齐，将路面上的管路、电缆穿3寸镀锌管放置在水泥地板上挖好的安装槽内，并用混凝土将安装槽浇筑、抹平。
8、执行器、空气过滤器用加工好的保护罩保护，并将保护罩牢固的固定，刷天蓝色油漆。
9、设置道岔编号：从1#副斜井井底车场第一组道岔开始依次编号为1-12，第13组道岔至第19组依次编号为：1-7,1#副斜井井口道岔编号为：12。
10、调试：检查风管有无漏气现象，显示器必须显示正确，使用遥控器、主控箱手动操作司控道岔装置检查执行器动作是否灵敏、可靠，道岔岔尖是否密贴，显示器显示是否正常。
道岔型号道岔尺寸道岔说明:道岔型号道岔尺寸道岔道岔道岔型号道岔尺寸单开道岔双开道岔道岔报价岔尖左开道岔铁路道岔矿用道岔煤矿道岔道岔知识主营道岔产品有重,轻轨道岔,单楷道岔,菱形道岔,双开道岔,复式交分道岔等,产品远销全国各地,支援国家重点铁路工程的建设,是各铁路局,矿务局,钢铁厂的专业供应商。
道岔系列 608、612、615、715、915、618、718、918、622、722、922、624、724、924、630、730、930、938、643、50、60 二十一个系列道岔类型单开、对称、渡线、交叉渡线、对称组合、菱形交叉、四轨套线七种类型轨距 600、762、900、1435 四种轨距轨型 8、12、15、18、22、24、30、38、43、50、60 十一种轨型辙叉号 2、3、4、5、6、7、8、9、12 九种辙叉号曲线半径 4、6、9、12、15、20、25、30、40、50、70 十一种曲线半径线路间距 1200、1300、1400、1500、1600、1700、1800、1900、2200、2500 十种线路间距1、轨道的辅设标准1.1 矿井井下运输大巷辅设轨道必须使用轨型为30kg/m及以上的轨道，斜巷及采区等区域辅设轨道可根据设计选择轨型，但轨型不得低于22kg/m。
1.2 轨道扣件必须齐全、紧固并与轨型相符。
轨道接头必须使用合格的道夹板，并用4 条螺栓固定，井下辅设轨道如需改变轨道型号，不同型号轨道接头必须使用合适的异形道夹板，道夹板不得有断裂或少眼等现象。
1.3 所有轨道接头间距不得大于5mm，高低和左右错差不得大于2mm。
1.4 轨道方向应符合标准，目视直顺，不得有硬弯。
主要运输线路轨道直线段应目视直顺，用10m 弦量不超过10mm（煤业子公司在特殊条件下，局部巷道底鼓较严重区段用30m 弦量不超过50mm）；曲线段，目视圆顺，用2m 弦量相邻正矢差半径50m 以下不超过3mm。
2024年电动司控道岔装置技术协议1. 引言本技术协议旨在规定2024年电动司控道岔装置的技术要求、测试标准、质量控制措施，以确保其安全、可靠、高效运行。
本协议适用于所有安装并投入使用的电动司控道岔装置。
2. 技术要求2.1 设备规格2.1.1 道岔类型：本协议适用于单动和双动道岔。
2.1.2 额定电压：道岔电机应适配于设备所处的电网电压，并具备正常运行所需的稳定电源。
2.1.3 工作环境：道岔装置应能在恶劣的气候条件（如高温、低温、高湿度等）下正常运行，并具备防尘、防水、防腐蚀的能力。
2.2 设备性能2.2.1 运行可靠性：道岔装置应能在各种工况下正常运行，并具有自动故障检测和排除功能。
2.2.2 动作速度：道岔转换应能在规定的时间内完成，动作速度应快于传统手动方式。
2.2.3 轨辙对中精度：道岔转换后，轨辙应能准确对中，确保列车行驶的平稳性，轮轨磨损的减少。
2.3 通信和控制2.3.1 信号传输方式：道岔装置应采用可靠的有线或无线通信方式，与列控系统进行数据交互。
2.3.2 控制方式：道岔装置应具有自动、手动和远程控制的功能，以适应不同的操作要求。
2.3.3 远程监控：道岔装置应具备远程监控的能力，能够实时传输设备运行状态数据以及故障信息。
3. 测试标准3.1 安全性测试：对道岔装置进行安全性能测试，包括但不限于过载保护、漏电保护、电气绝缘等。
测试结果应满足相关国家标准和行业要求。
3.2 运行性能测试：对道岔装置进行各项运行性能测试，包括动作速度、动作准确性、轨辙对中精度等。
测试结果应满足协议规定的技术要求。
3.3 通信测试：测试道岔装置与列控系统之间的通信可靠性，包括数据传输速度、通信信号稳定性等。
3.4 故障排除测试：测试道岔装置的故障检测和排除功能是否正常，能够准确检测和定位故障，并能够进行相应的故障排除。
4. 质量控制措施4.1 设备生产过程：生产厂家应按照国家相关的质量标准和行业要求进行生产，在不同生产阶段设置质量控制点，对设备进行严格把控。

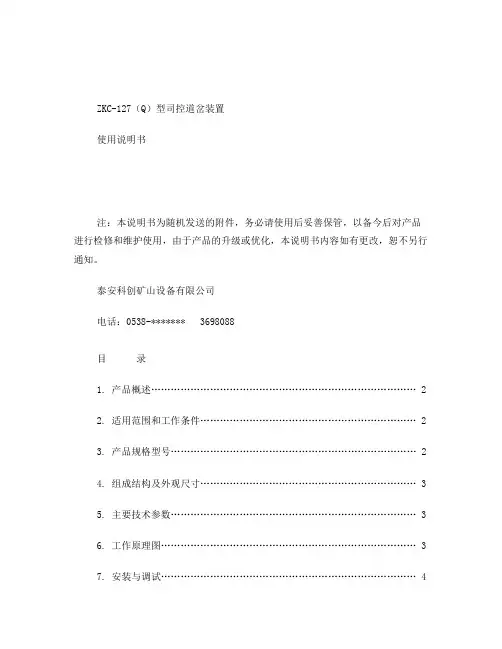

ZKC-127（Q）型司控道岔装置使用说明书注：本说明书为随机发送的附件，务必请使用后妥善保管，以备今后对产品进行检修和维护使用，由于产品的升级或优化，本说明书内容如有更改，恕不另行通知。
泰安科创矿山设备有限公司电话：0538-******* 3698088目录1. 产品概述 (2)2. 适用范围和工作条件 (2)3. 产品规格型号 (2)4. 组成结构及外观尺寸 (3)5. 主要技术参数 (3)6. 工作原理图 (3)7. 安装与调试 (4)8. 操作注意事项 (5)9. 保养、维修 (5)10. 常见故障的分析与解决方案 (5)11. 包装、运输、贮存 (6)12. 开箱及检查 (6)13. 质量承诺 (6)14. 售后服务承诺 (6)司控道岔装置使用说明书1、产品概述ZKC系列司控道岔为我公司独家技术产品，作为当今普通电动司控道岔的替代产品，在司控道岔领域处于技术领先优势。
根据电压，分为ZKC-127型，ZKC-220型、ZKC-250型和ZKC-550型四类产品，以满足不同电压的煤矿企业的需求。
本产品安装于铁路道岔处，既可利用铁路旁固定按钮操作，又可在矿车行驶过程中，司机利用遥控操作，司机在电机车上远距离（1000米范围）按动按钮，矿车就可实现自行变道，同时配合醒目的方向指示器，做到了变道的万无一失。
本产品消除了有的矿山利用人工搬道岔所带来的不便，做到了省时省力。
相对于一般的电动司控道岔，又具有不怕水、不怕泥，合岔严实的优点。
同时本产品独有的不怕轧岔的优点，避免了因工人在行车过程中的操作失误而造成损坏。
自推向市场以来，受到了广大用户的热烈欢迎和好评。
本产品型号为ZKC-127(Q)型，其符号意义如下：Z K C - 127 (Q)气动控制电压道岔控制装置产品制造及出厂验收执行标准为Q/CS001-2006《ZKC-127型司控道岔装置》。
使用本产品对环境无污染和不良影响。
2、适用范围和工作条件a) 温度：0℃ —50℃b）平均相对湿度：无限制c) 无腐蚀性介质d）稳定的气源3、产品规格型号本产品为防爆产品，工作电压为：交流电压127V/220V4、组成结构及外观尺寸本产品主要由控制箱、遥控器、空气过滤组合、执行器、显示器五部分组成。
执行标准Q/XZJD17A-2010ZKC127K矿用隔爆兼本安型司控道岔装置控制器使用说明书目录一概述 (2)二执行标准 (2)三工作环境条件 (2)四主要技术特征 (2)五工作原理 (3)六主要性能 (3)七安装 (3)八常见故障及处理方法 (3)九包装 (4)十运输 (4)十一贮存 (4)十二质量保证 (4)附录 A (5)使用前请认真阅读使用说明书一、概述本产品是ZKC127矿用隔爆兼本安型司控道岔装置的核心设备，用于煤矿井下机车运输铁轨道岔处，接受手持FYF100遥控发射器发来的无线信号，输出扳动道岔的指令，驱动执行器动作使道岔处于机车运行所需位置，保证机车安全道岔。
气动和电动两种可为一体，具体根据订货方要求进行生产组装气动还是电动。
二、本产品执行标准Q/XZJD17A-2010矿用隔爆兼本安型司空道岔装置控制器。
GB3836.1～4-2000三、工作环境条件控制器在下列条件下应能正常工作：1) 环境温度: 0℃～40℃；2) 环境湿度：≤95%（当环境温度为＋25℃时）；3) 大气压力：80kPa～106kPa；4) 适用于煤矿井下有煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。
控制器能承受的最恶劣的贮运条件：1)贮存温度：-40℃～60℃；2)振动：50m/s2；3)冲击：500m/s2。
四、主要技术特征1、控制器型号含义：Z K C 127 K控制器额定工作电压（V）司控道岔隔爆兼本安型组合装置2、防爆型式：矿用隔爆兼本安型，防爆标志：Exd[ib]I；3、电源电压：气动为单相AC127V（红、蓝线），电动为三相AC127V4、整机电流≤ 1A；5、隔爆腔内有本安电源（AC127V/DC12V）、控制电路板、继电器、断路器、保险管、接线端子；6、本安参数：Uo:12.5V; Io:1300mA; Lo:0.1mH;Co:47μF。
7、本产品采用4×1.0mm2矿用电缆，最大连接长度为15m，分布电容≤0.1uF/km，分布电感≤1mH/km。

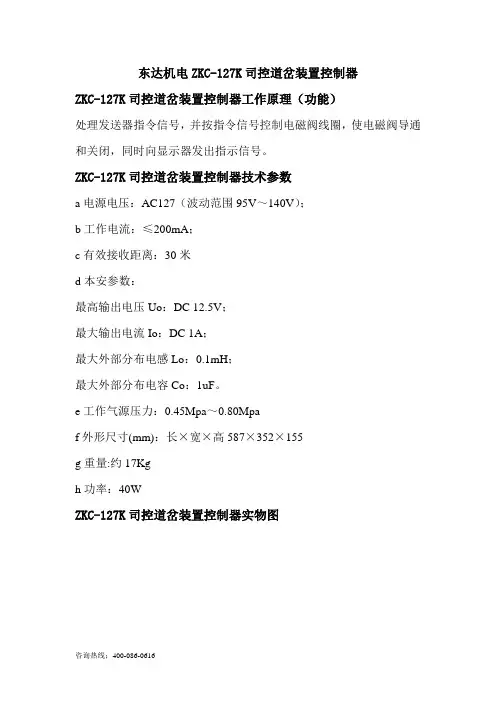

东达机电ZKC-127K司控道岔装置控制器ZKC-127K司控道岔装置控制器工作原理（功能）处理发送器指令信号，并按指令信号控制电磁阀线圈，使电磁阀导通和关闭，同时向显示器发出指示信号。
ZKC-127K司控道岔装置控制器技术参数a电源电压：AC127（波动范围 95V～140V）；b工作电流：≤200mA；c有效接收距离：30米d本安参数：最高输出电压Uo：DC 12.5V；最大输出电流Io：DC 1A；最大外部分布电感Lo：0.1mH；最大外部分布电容Co：1uF。
e工作气源压力：0.45Mpa～0.80Mpaf外形尺寸(mm)：长×宽×高587×352×155g重量:约17Kgh功率：40WZKC-127K司控道岔装置控制器实物图服务理念尊重客户理解客户持续提供超越客户期望的产品与服务做客户们永远的伙伴集团介绍山东东达集团下属企业山东矿安机电有限公司、济宁东达机电责任有限公司、济宁东达电气有限公司。
公司坐落于“孔孟之乡”的山东省济宁市，三孔圣地、泰山、微山湖、水泊梁山等名胜环绕周围，东靠京沪铁路，西邻京杭运河，北依日东高速，交通便利、四通八达。
公司注册资金1118万元，占地80000平方米，总资产2亿余元。
公司技术力量雄厚，现有员工280多人，其中专业技术人员80多人，主要生产设备及试验检测仪器320余台套，已形成年产、销矿用产品过亿元的综合能力。
公司时刻围绕国家煤矿安全监察局对煤矿安全的指导思想，以煤矿安全为己任，打造安全产品，杜绝煤矿安全隐患。
始终坚持以科学技术为第一生产力，以质量为生命之本，坚持依靠科技力量不断发展壮大。
公司依托中船重工第第七一六研究所、中国矿大、南京设计院、济南设计院、山东科大、北京煤校等科研院所力量优势，以高起点、高质量、高科技含量为目标，致力于煤矿安全、节能、高效、环保机电产品的开发研制、生产、销售和售后服务。
公司现已拥有十大系列、四十多个品种的产品。

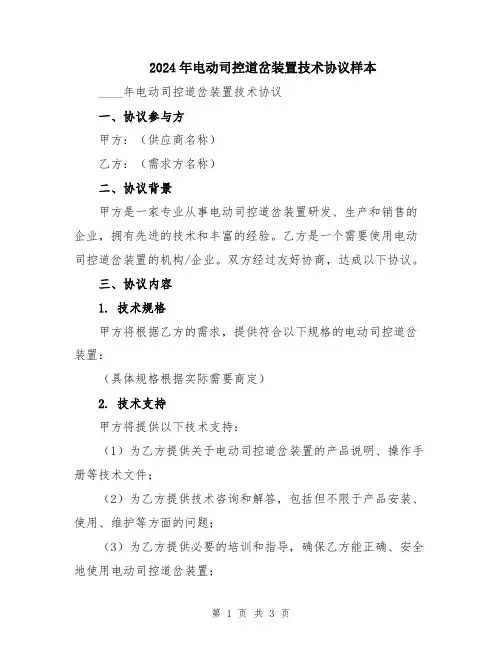

2024年电动司控道岔装置技术协议样本____年电动司控道岔装置技术协议一、协议参与方甲方：（供应商名称）乙方：（需求方名称）二、协议背景甲方是一家专业从事电动司控道岔装置研发、生产和销售的企业，拥有先进的技术和丰富的经验。
乙方是一个需要使用电动司控道岔装置的机构/企业。
双方经过友好协商，达成以下协议。
三、协议内容1. 技术规格甲方将根据乙方的需求，提供符合以下规格的电动司控道岔装置：（具体规格根据实际需要商定）2. 技术支持甲方将提供以下技术支持：（1）为乙方提供关于电动司控道岔装置的产品说明、操作手册等技术文件；（2）为乙方提供技术咨询和解答，包括但不限于产品安装、使用、维护等方面的问题；（3）为乙方提供必要的培训和指导，确保乙方能正确、安全地使用电动司控道岔装置；3. 价格与支付条款（1）甲方将根据具体的装置规格和数量，提供相关的报价；（2）乙方在接受报价后，应按约定的时间和方式支付货款；4. 交货时间（1）甲方将根据具体情况确定交货时间，交货时间应与乙方的需求相协调；（2）如因甲方原因导致交货延迟，甲方应及时通知乙方并提供解决方案；5. 质量保证（1）甲方保证提供的电动司控道岔装置符合相关标准和规定；（2）在产品交付后，保修期为协议签订之日起一年，如在保修期内发现产品存在质量问题，甲方将提供免费的维修或更换服务；（3）如乙方在使用过程中出现非甲方制造导致的损坏，甲方可按照约定提供有偿的维修或更换服务；6. 知识产权（1）甲方拥有电动司控道岔装置的相关知识产权；（2）乙方在使用装置过程中不得侵犯甲方的知识产权，包括但不限于复制、修改、出售或转让装置及其相关技术信息；7. 保密条款（1）双方应对对方提供的商业秘密和技术信息予以保密，并不得向第三方透露或使用该信息进行其他商业活动；（2）该保密条款在协议终止后依然有效；8. 争议解决双方因协议履行发生争议时，应友好协商解决。
协商不成时，任何一方均可向有管辖权的法院提起诉讼；四、协议变更与终止1. 双方可协商变更协议内容，变更协议应以书面形式进行，并由双方正式代表签字生效；2. 协议在以下情况下终止：（1）协议期满后，双方未再续签或另行协商；（2）双方协商一致解除协议；（3）一方违约导致协议终止；五、其他条款1. 本协议一式两份，甲乙双方各执一份，具有同等法律效力；2. 本协议自双方正式代表签字之日起生效；3. 对于本协议未尽事宜，双方可协商具体解决方案。
司控道岔装置日检基本内容以司控道岔装置日检基本内容为题，本文将介绍道岔装置的日常检查工作内容。
道岔装置是铁路系统中的重要设备，用于实现列车的轨道切换，确保列车行驶的安全和顺畅。
为了保证道岔装置的正常运行，日常检查是必不可少的工作。
下面将详细介绍司控道岔装置日检的基本内容。
1. 外观检查进行道岔装置的外观检查。
检查道岔轨道、道岔开关机构、道岔控制设备等部件是否有损坏、锈蚀、松动等情况。
同时还需要检查道岔轨道是否有异物堆积，以及周围环境是否干净整洁。
2. 动作检查接下来，进行道岔装置的动作检查。
通过操作控制设备，检查道岔开关是否能正常切换，道岔机构是否灵活稳定。
同时还需要检查道岔转换过程中是否存在异常震动、噪音等情况。
3. 电气检查道岔装置的电气系统是保证其正常运行的重要组成部分，因此需要进行电气检查。
检查道岔控制设备的电源接线是否正常，电气元件是否损坏。
同时还需要检查控制信号是否传输正常，是否存在误动作或失灵的情况。
4. 润滑检查道岔装置的各个运动部件需要进行润滑，以减少摩擦和磨损。
在日检工作中，需要检查润滑油的油位和油质，及时添加或更换润滑油。
同时还需要检查润滑点的润滑情况，确保润滑油能够达到预期效果。
5. 清洁检查道岔装置在使用过程中会产生灰尘、杂物等污染物，因此需要进行清洁检查。
检查道岔轨道、道岔机构、控制设备等部件的清洁情况，及时清除污物。
同时还需要保持周围环境的清洁，防止杂物对道岔装置造成干扰。
6. 记录填写每次日检工作完成后，需要将检查结果进行记录。
记录内容包括检查时间、检查人员、检查内容、异常情况等。
这些记录是日后分析道岔装置运行情况、制定维护计划的重要依据。
以上就是司控道岔装置日检的基本内容。
通过定期的日检工作，可以及时发现道岔装置存在的问题，并及时采取相应的维修措施，确保道岔装置的正常运行。
只有保证道岔装置的安全可靠，才能保证铁路运输的安全和高效。
电动司控道岔装置技术协议引言道岔是铁路交通系统中的重要组成部分，用于实现列车的换轨和转向。
传统的道岔操作主要依赖于人工操作，但随着科技的进步，电动司控道岔装置技术逐渐应用于铁路交通系统中。
本文将探讨电动司控道岔装置技术协议，介绍其原理、优势和应用。
一、电动司控道岔装置技术原理电动司控道岔装置技术是通过电动机驱动道岔的转向，实现列车的换轨和转向。
其原理主要包括以下几个方面：1. 电动机控制：电动司控道岔装置通过电动机控制道岔的转向。
电动机可以根据信号控制道岔的位置，实现列车的换轨。
通过电动机的正反转，可以确保道岔的可靠性和灵活性。
2. 信号传输：电动司控道岔装置通过信号传输实现与列车控制系统的通信。
信号传输可以采用有线或无线方式，确保信号的准确传输和及时响应。
3. 控制系统：电动司控道岔装置通过控制系统实现对道岔的控制和监测。
控制系统可以根据列车运行的需求，自动调整道岔的位置和转向，确保列车的安全和顺畅运行。
二、电动司控道岔装置技术的优势电动司控道岔装置技术相比传统的人工操作具有许多优势，主要体现在以下几个方面：1. 自动化控制：电动司控道岔装置可以实现对道岔的自动化控制，减少人工操作的需求。
自动化控制可以提高操作的准确性和效率，减少人为错误的发生。
2. 快速响应：电动司控道岔装置可以快速响应列车的需求，实现道岔的快速转向。
快速响应可以减少列车的停顿时间，提高列车的运行效率。
3. 监测功能：电动司控道岔装置可以实时监测道岔的状态，及时发现故障并进行修复。
监测功能可以提高道岔的可靠性和安全性，减少故障对列车运行的影响。
4. 节能环保：电动司控道岔装置采用电动机驱动，相比传统的人工操作方式，节约了人力资源。
同时，电动司控道岔装置可以实现能源的有效利用，减少能源的浪费，符合节能环保的要求。
三、电动司控道岔装置技术的应用电动司控道岔装置技术已经广泛应用于铁路交通系统中，为列车的运行提供了可靠的支持。
其应用主要包括以下几个方面：1. 高速铁路：电动司控道岔装置在高速铁路上的应用尤为重要。
使用前请仔细阅读使用说明书ZJC-127 型煤矿用司控道岔装置使用说明书执行标准：企标Q/HKD40-2011GB3836-2000 ；MT209-90版本号：HKD070740 第二版ZJC-127型矿用司控道岔装置1概述1. 1 ZJC-127型矿用司控道岔装置使用气动元件来达到控制道岔的目的。
司机操作发射器可实现50米范围内控制道岔位置，实现道岔转辙。
适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所中的矿山轨道运输上，以取代原“人工扳道器”。
该装置在设计中贯彻国家的方针政策，做到安全可靠、技术先进、经济合理，具有结构简单、工作可靠、抗干扰性强、维修方便、故障率低及互换性好等特点，并能有效改善工作条件提高井下运输的自动化水平。
1. 2型号的组成及代表意义Z J C -- 127--------------- 主参数：工作电压用途： ---------- 道岔防爆型式：隔爆兼本质安全型产品类别代号：装置1. 3使用环境条件装置在下列条件下可靠工作a）环境温度：-5 C〜+40Cb）空气平均相对湿度：不大于95% （+25 C时）；c）大气压：80kPa〜106kPa;d）环境噪声：不大于75 dB;e）有煤尘及瓦斯爆炸性混合物，但无破坏绝缘层的腐蚀性气体场合。
2、装置的组成与工作原理2. 1装置的组成（表1 ）. 工作原理当机车驶入发射器发射信号有效距离时，司机根据岔位显示器的显示状态,如需转换道岔，司机可根据显示器显示的编码按下发射器上相应转辙按钮, 该主控箱接收到发射器发射信号后，主控箱得到信号并确认后，驱动电磁阀控制执行器动作，从而实现道岔的转辙。
3 电气性能3.1 ZJCF-12 型煤矿用司控道岔装置发射器工作电压：12V,电压允许波动范围为11V〜13V;3.2 ZJCK-127 型煤矿用司控道岔装置主控箱a) 电源电压：127V;波动范围75%〜110% 其值为95 V〜140V;b) 供显示器本安电源输出共二组电压：1 1.0V 〜1 2.0Vc) 供位置传感器本安电源输出电压：1 1.0V 〜12.0Vd) RS485 信号输出一路：传输速率：9600bps;传输电压(峰峰值)：1〜5(V)传输距离不大于50me) 入气源口工作压力：0.45Mpa〜0.8Mpaf) 出气源口工作压力：调压阀输出工作压力为0.4Mpa〜0.8Mpa3.3 ZJCZ-12 型煤矿用司控道岔装置执行器a)工作电压：11.0V 〜12.0V;b)工作气压：0.4Mpa〜0.8Mpa;c)工作行程：80〜140mm内可调；响应时间：< 3S;g)e)最大转撤力：不小于1000N;3.4 ZJCX-12 型煤矿用司控道岔装置岔位显示器a) 工作电压：11.0V 〜12.0V;b) 有效接收距离：最大50 米;c) 扬声器音响强度(dB): > 85;d) 扬声器规格：12W/8Q;e) 语言报警时间：7〜28(s) (可调);f) 光信号强度：60m可见(黑暗中)，并可分辨颜色；断续比为1:1 ,周期为1240 ± 40ms；3.5 功能：3.5.1 司机遥控功能：发射器可在50米范围内任意控制道岔位置，实现道岔转辙。
外锁闭装置安装使用说明书1概述道岔作为铁路线路连接的重要设备，是轨道中最薄弱的环节之一，随着铁路运输向高速重载方向的发展，重轨和大号码道岔的采用，对转换设备提出了更高的要求。
外锁闭装置，能有效地克服尖轨在密贴时的转换阻力，可靠地锁闭道岔尖轨和基本轨（可动心轨和翼轨），即使连接杆折断，外锁闭装置仍在起着锁闭作用，外锁闭能够隔离列车通过时对转换设备的振动和冲击，提高转换设备寿命和可靠性。
我厂从1991 年初开始生产外锁闭装置，其结构为燕尾式外锁闭装置（总成见图1），通过在广深准高速铁路和和60kg/m钢轨提速道岔推广使用，能充分满足我国铁路提速的需要，现已推广使用5000 多组，但燕尾式外锁闭装置从结构受力上和安装调整方面不适应我国铁路道岔的实际状态，对道岔尖轨的拱腰、翻背、吊板和尖轨爬行等病害的适应能力差，卡阻现象时有发生，故障率较高。
根据我国铁路道岔外锁闭的使用经验和国外外锁闭技术的发展，目前我国尖轨正在推广使用 199 年 1月通过了铁道部运输局技术审查新一代的钩形外锁闭装置（简称钩锁）。
钩锁（总成见图2）锁闭方式为垂直锁闭，锁闭更加可靠，锁闭后锁闭力通过锁闭铁、锁闭框直接传给基本轨，使锁闭铁和锁闭框基本不承受弯矩，且锁闭铁、锁闭框、锁闭杆、锁钩、尖轨连接铁材料全部为优质碳素结构纲锻造并经适当热处理后，具有良好的综合机械性能，避免了原尖轨部分燕尾式外锁闭装置的锁闭铁因承受弯矩和铸造缺陷而出现的断裂现象，且安装调整方便、对道岔的适应能力强。
可动心轨部分仍大量采用燕尾式外锁闭装置，总成见图3，心轨钩锁已于1999年8月通过了部科教司组织的技术审查，并在秦沈客运专线60kg/m钢轨18号道岔上采用，目前正在郑州局进行试验，总成见图4。
图1m砒腓戢熊赴魏徽技» 脑敏崎域潟样图2图3图42外锁闭装置工作原理3． 1钩形外锁闭装置工作原理钩形外锁闭装置解锁、转换、锁闭过程：初始状态如图1，右侧密贴尖轨处于锁闭状态，左侧斥离尖轨与基本轨保持要求的开口，密贴尖轨锁钩同时被锁闭铁和锁闭杆卡住不能落下，斥离尖轨锁钩的缺口卡在锁闭杆的凸起处不能移动（外锁闭装置有空动时除外），从而保持斥离尖轨与基本轨的开口基本不变;解锁状态如图5所示,锁闭杆向左移动，斥离尖轨向密贴位移动，同时密贴尖轨处锁闭杆相对锁钩移动，当锁闭杆凸起与密贴尖轨锁钩缺口对齐时,锁钩落下卡在锁闭杆凸起内,尖轨与基本轨解锁；锁闭杆继续向左移动，通过锁钩带动斥离尖轨和密贴轨同步向左移动，当锁闭杆带动道岔转换至左侧尖轨与基本轨密贴时（见图6），开始进入锁闭过程；锁闭杆继续向左移动,图5左侧锁钩沿锁闭杆斜面向上爬起，当锁钩升至锁闭杆凸起顶面时，进入锁闭状态（见图7），同时右侧尖轨继续向左移动至规定开口，完成转换过程。
ZKC127Q矿用气动司控道岔装置1、工作原理:电机车行使至控制区域时,如发现指示灯的道岔位置不符合电机车的前进方向,根据该机设定的频道选择好发射频道,然后按动相应按钮,发射机即发射该频道信号。
接收机接收到信号后,将信号放大并进行解调和编码识别,即启动执行电路,使岔位向需求方向运动,运动过程中有闪烁的灯光指示,岔位完全到位后,相应的到位指示灯亮,道岔转辙完毕。
2、安装:1、主控机箱:①主控机箱内设有接收机、电源电路、控制电路以及各种保护、转换电路等。
②主控机箱应安装在靠近推杆机的地方,以便方便的连线。
③接收机有一接收天线,注意使其伸展，不要接触到金属。
④电磁阀出厂时已连接好，无须再接。
⑤气源接在电磁阀的输入端，输出端接在推杆机内的气缸上。
2、岔位指示器:①岔位指示器应安装在轨道岔位附近，司机观察方便的位置。
②岔位指示器箭头指示的方向为可行使方向。
3、风动推杆机:①安装:利用底脚的四个固定孔，用螺栓将其固定在道岔旁边的底座上，将推杆、挤叉器、道岔连成一体。
（由于作用力较大，底座必须坚固,安装必须牢靠）。
平面安装尺寸图②工作原理：当气缸输入0.4〜0.8MPa气压时，由正向到位开关控制推杆向正方向推出，使道岔到位。
当再次输入0.4〜0.8MPa气压时，由反向到位开关控制推杆向反方向拉回，使道岔到位。
3、安装接线：1、主控机箱接线顺序号：2、岔位指示器接线顺序号:电机f*空源号3、推杆机内传感器接线:4、主控机箱、岔位指示器、推杆机内传感器之间的联接:推杆箱传感器夢传感器夢 主控制箱4、系统调试：1、安装完后，根据道岔间距调节合适推杆行程，直到符合要求为止。
2、检查接线和行程控制无误后方可加电测试。
（如果通过照明综合保护提供电源，必须有足够的功率，否则影响装置的正常运行）3、手动实验按手动按钮，推杆应前进、后退自如（道岔转辙到位自如），同时相应的指示灯亮,说明安装无误，可进行系统调试。
5、使用和维护：1、系统在使用中注意岔轨间不要有其他杂物，注意润滑轨道，保左行程 右行程 电源持运行通畅。
矿用（单轨吊）司控道岔装置
产品说明：
ZKCQ矿用（单轨吊）司控道岔装置采用矿井压风机的风源，通过信号工或单轨吊机车司机的遥控，控制器控制小转辙机将锁定轴顶起、然后控制大转辙机推动道岔自动闭合，当道岔密贴后，再控制小转辙及将定位销轴放下，锁定道岔位置，从而达到机车行驶中转向的目的。
该装置为隔爆兼本安型，可以应用于高瓦斯矿井。
装置组成：
1、ZKCQ-127K矿用隔爆兼本安型控制器
2、FYF10矿用本安型遥控器
3、ZKCQ-12X矿用本安型岔位显示器
4、KHJ5矿用本安型接近开关
5、BCF-40油水分离调压器
主要特点：
1、采用主控芯片为CPLD技术，提高了系统的可靠性；
2、交、自流两用（交流127V或自流550V/25V）；
3、车载遥控和手持遥控两用，方便可靠；
4、手动控制和遥控搬道两用，使用方便可靠；
5、转辙及结构简单，易保养和维修；
6、风路连接全部采用快速接头，安装、检修十分方便；
7、挤岔不到位自动复位功能；
8、道岔不密贴有警示功能；
9、具有手动功能，停风时可以通过手动换向阀操作；
10、可根据用户要求加设储气罐，作为停风储备风源。
使用前请仔细阅读使用说明书
ZJC-127型煤矿用司控道岔装置
使用说明书
执行标准：企标Q/HKD40-2011
GB3836-2000；MT209-90
版本号： HKD070740第二版
ZJC-127型矿用司控道岔装置
1 概述
1．1 ZJC-127型矿用司控道岔装置使用气动元件来达到控制道岔的目的。
司机操作发射器可实现50米范围内控制道岔位置，实现道岔转辙。
适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所中的矿山轨道运输上，以取代原“人工扳道器”。
该装置在设计中贯彻国家的方针政策，做到安全可靠、技术先进、经济合理，具有结构简单、工作可靠、抗干扰性强、维修方便、故障率低及互换性好等特点，并能有效改善工作条件提高井下运输的自动化水平。
1．2 型号的组成及代表意义
Z J C -- 127
主参数：工作电压
用途：道岔
防爆型式：隔爆兼本质安全型
产品类别代号：装置
1．3使用环境条件
装置在下列条件下可靠工作
a) 环境温度：-5℃～+40℃
b) 空气平均相对湿度：不大于95%（+25℃时）；
c) 大气压：80kPa～106kPa；
d) 环境噪声：不大于75 dB；
e) 有煤尘及瓦斯爆炸性混合物，但无破坏绝缘层的腐蚀性气体场合。
2、装置的组成与工作原理
2．1装置的组成（表1 ）
装置由下列设备组成（生产单位淮南市矿用电子技术研究所）表1
2．2 工作原理当机车驶入发射器发射信号有效距离时，司机根据岔位显示器的显示状态，
如需转换道岔，司机可根据显示器显示的编码按下发射器上相应转辙按钮,该主控箱接收到发射器发射信号后，主控箱得到信号并确认后，驱动电磁阀控制执行器动作，从而实现道岔的转辙。
3 电气性能
3.1 ZJCF-12型煤矿用司控道岔装置发射器
工作电压：12V,电压允许波动范围为11V～13V；
3.2 ZJCK-127型煤矿用司控道岔装置主控箱
a)电源电压：127V；波动范围75%～110%，其值为95 V ～140V；
b)供显示器本安电源输出共二组电压：11.0V～12.0V
c)供位置传感器本安电源输出电压：11.0V～12.0V
d) RS485 信号输出一路: 传输速率：9600bps; 传输电压（峰峰值）：1～5(V)传输距离不大于50m
e) 入气源口工作压力：0.45Mpa～0.8Mpa
f) 出气源口工作压力：调压阀输出工作压力为0.4Mpa～0.8Mpa
3.3 ZJCZ-12型煤矿用司控道岔装置执行器
a) 工作电压： 11.0V～12.0V；
b) 工作气压：0.4Mpa～0.8Mpa；
c) 工作行程： 80～140mm内可调；
g) 响应时间：≤3S；
e) 最大转撤力：不小于1000N；
3.4 ZJCX-12型煤矿用司控道岔装置岔位显示器
a) 工作电压： 11.0V～12.0V；
b) 有效接收距离：最大50米；
c) 扬声器音响强度（dB）：≥85；
d) 扬声器规格：12W/8Ω；
e) 语言报警时间：7～28(s) （可调）；
f) 光信号强度：60m可见（黑暗中），并可分辨颜色；断续比为1:1，周期为1240±40ms；
3.5功能：
3.5.1司机遥控功能：
发射器可在50米范围内任意控制道岔位置，实现道岔转辙。
显示器绿色指示灯显示岔位方向。
当道岔因夹矸原因不能转辙到预定位置时语音将发出“道岔不到位”报警，LED红色报警灯交替闪烁，方向指示灯来回向闪烁，10S后，如果10s过后如故障仍未做处理，则箭头指示灯会来回闪烁。
当道岔已搬到预定位置，但因传感器损坏或传感器位置放置不正确而找不到位置信号时，也会有声光报警。
如果发现箭头单方向闪烁时，说明道岔已搬到预定位置，但是传感器位置偏离，小于预定位置，这时需要调整位置传感器的位置。
3.5.2手动控制功能：
主控箱上设有电控手动按钮一只，气动手动按钮两个，按动电控手动按钮一次道岔转辙一次；按动气动手动按钮，则道岔向相应的方向转辙一次。
3.5.3 岔位设置功能：
岔位设置按钮设在主控箱本安腔内，按下设置按钮声光箱内原岔位号闪烁此时根据用户要求用发射器设置用户所需岔位号（1～8）,再次按设置按钮使其弹起即可得到所需岔位号。
3.5.4遥控器及岔位指示方向设置
主控箱内的控制板上有一个4位拨码开关：拨码开关1用来控制遥控器，当1为OFF的时候，遥控器可以正常使用，当1为ON的时候，遥控器锁定，不能使用。
拨码开关2、3、4是用来设置箭头指示方向的：
2 3 4均为0FF时，箭头显示“→←”
4 ON， 2 、3 OFF时，箭头显示“←→”
3、4 OFF，2 ON时，箭头显示“→↑”
2、4 OFF，3 ON时，箭头显示“←↑”
2、4 ON，3 OFF时，箭头显示“↑→”
3、4 ON，2 OFF时，箭头显示“↑←”
注意：当进行拨码开关设置时，不需要断电拨码，直接拨动拨码开关，箭头指示位置就会改变，出厂时岔位指示为“→←”。
4．装置外形尺寸、重量见表3 见表3
5、安装程序、方法及注意事项：
5．1 电气接线用户可根据需要选择电缆外径10mm的矿用橡套七芯电缆、四芯电缆，电缆使用矿用橡套电缆其分布电容小于0.1μF/km、分布电感小于1mH/km。
气路气管选择外径8mm 内径5mmPU管。
5．2 将人工扳道器卸下，装上执行器调整好行程；调整执行器中位置传感器的位置，当位置传感器指示灯点亮时，对位置传感器加以固定。
5．3将岔位显示器悬挂在道岔正上方；
5．4执行器安装完毕后，主控箱应悬挂在侧面洞壁上，距执行器较近处。
5．5将执行器接线端子与主控箱接线端子同名相接。
接线如图（1）所示,
5．6将显示器端子与主控箱接线端子同名相接。
接线如图（1）所示,
5．7接通输入气源和执行器与主控箱之间气路.
5．8高压调压阀输出工作压力调为0．45Mpa。
6调试、常见故障排除方法
6．1调试
在通电前应检查电路有无短路现象，熔断器是否完好，各端子有无松动，出入线是否牢固，传感器安装位置是否正确，最后应把各盖板固定，确定螺丝无松动后，方可通电运行。
观查1分钟后，使用发射器操作，确认正常后，方可投入运行。
6．2常见故障排除方法
7使用、维修注意事项：
7．1主控箱外壳接地螺栓必须可靠接入大地。
7．2主控箱隔爆腔盖打开时,必须注意“先断电源后开盖”。
7．3当发射器遥控距离小于30米时，应更换发射器电池。
7．4发射器不得使用任何形式的充电电池。
7．5发射器长时间不用时，请将电池取出。
7．6发射器在使用中，严禁在井下拆装电池。
7．7发射器在使用时，按发射键的时间应大于1秒。
7．8定期检查气动伺服机构中的位置传感器安装位置。
7．9主控箱只能由说明书中规定的设备连接，不得与其它未经联检的设备连接。
7．10用户维修时不得改变本安电路和与本安电路有关的元、器件的参数、规格和型号。
7. 11用户维修时应注意防止“失爆”（保护隔爆面；注意紧固件和引入装置里的橡胶密封圈）。
8、包装
8．1包装箱用木箱，产品在箱内安放牢固并应有防潮防震措施。
8．2包装箱内应有下列文件和附件：
装箱单（包括下列内容）；
产品合格证；
使用说明书；
9、运输
装置在运输过程中不允许碰撞或重压，并应防止雨水侵入。
10、贮存
装置应贮存在通风良好的库房内，码放层数不得大于5层，室内不得有腐蚀气体和蒸气，
环境温度为－5℃～40℃，相对湿度不大于95％（25℃）贮存期限为6个月，超过期限应按出厂检验内容进行检验。
11.附图
煤矿用司控道岔装置受控元器件清单型号: ZJC-127型。
