ZKC-127（Q）型司控道岔装置使用说明书注：本说明书为随机发送的附件，务必请使用后妥善保管，以备今后对产品进行检修和维护使用，由于产品的升级或优化，本说明书内容如有更改，恕不另行通知。

泰安科创矿山设备有限公司电话：0538-******* 3698088目录1. 产品概述 (2)2. 适用范围和工作条件 (2)3. 产品规格型号 (2)4. 组成结构及外观尺寸 (3)5. 主要技术参数 (3)6. 工作原理图 (3)7. 安装与调试 (4)8. 操作注意事项 (5)9. 保养、维修 (5)10. 常见故障的分析与解决方案 (5)11. 包装、运输、贮存 (6)12. 开箱及检查 (6)13. 质量承诺 (6)14. 售后服务承诺 (6)司控道岔装置使用说明书1、产品概述ZKC系列司控道岔为我公司独家技术产品，作为当今普通电动司控道岔的替代产品，在司控道岔领域处于技术领先优势。

根据电压，分为ZKC-127型，ZKC-220型、ZKC-250型和ZKC-550型四类产品，以满足不同电压的煤矿企业的需求。

本产品安装于铁路道岔处，既可利用铁路旁固定按钮操作，又可在矿车行驶过程中，司机利用遥控操作，司机在电机车上远距离（1000米范围）按动按钮，矿车就可实现自行变道，同时配合醒目的方向指示器，做到了变道的万无一失。

本产品消除了有的矿山利用人工搬道岔所带来的不便，做到了省时省力。

相对于一般的电动司控道岔，又具有不怕水、不怕泥，合岔严实的优点。

同时本产品独有的不怕轧岔的优点，避免了因工人在行车过程中的操作失误而造成损坏。

自推向市场以来，受到了广大用户的热烈欢迎和好评。

本产品型号为ZKC-127(Q)型，其符号意义如下：Z K C - 127 (Q)气动控制电压道岔控制装置产品制造及出厂验收执行标准为Q/CS001-2006《ZKC-127型司控道岔装置》。

使用本产品对环境无污染和不良影响。

2、适用范围和工作条件a) 温度：0℃ —50℃b）平均相对湿度：无限制c) 无腐蚀性介质d）稳定的气源3、产品规格型号本产品为防爆产品，工作电压为：交流电压127V/220V4、组成结构及外观尺寸本产品主要由控制箱、遥控器、空气过滤组合、执行器、显示器五部分组成。

东达机电ZKC-127K司控道岔装置控制器ZKC-127K司控道岔装置控制器工作原理（功能）处理发送器指令信号，并按指令信号控制电磁阀线圈，使电磁阀导通和关闭，同时向显示器发出指示信号。

ZKC-127K司控道岔装置控制器技术参数a电源电压：AC127（波动范围 95V～140V）；b工作电流：≤200mA；c有效接收距离：30米d本安参数：最高输出电压Uo：DC 12.5V；最大输出电流Io：DC 1A；最大外部分布电感Lo：0.1mH；最大外部分布电容Co：1uF。

e工作气源压力：0.45Mpa～0.80Mpaf外形尺寸(mm)：长×宽×高587×352×155g重量:约17Kgh功率：40WZKC-127K司控道岔装置控制器实物图服务理念尊重客户理解客户持续提供超越客户期望的产品与服务做客户们永远的伙伴集团介绍山东东达集团下属企业山东矿安机电有限公司、济宁东达机电责任有限公司、济宁东达电气有限公司。

公司坐落于“孔孟之乡”的山东省济宁市，三孔圣地、泰山、微山湖、水泊梁山等名胜环绕周围，东靠京沪铁路，西邻京杭运河，北依日东高速，交通便利、四通八达。

公司注册资金1118万元，占地80000平方米，总资产2亿余元。

公司技术力量雄厚，现有员工280多人，其中专业技术人员80多人，主要生产设备及试验检测仪器320余台套，已形成年产、销矿用产品过亿元的综合能力。

公司时刻围绕国家煤矿安全监察局对煤矿安全的指导思想，以煤矿安全为己任，打造安全产品，杜绝煤矿安全隐患。

始终坚持以科学技术为第一生产力，以质量为生命之本，坚持依靠科技力量不断发展壮大。

公司依托中船重工第第七一六研究所、中国矿大、南京设计院、济南设计院、山东科大、北京煤校等科研院所力量优势，以高起点、高质量、高科技含量为目标，致力于煤矿安全、节能、高效、环保机电产品的开发研制、生产、销售和售后服务。

公司现已拥有十大系列、四十多个品种的产品。

2024年电动司控道岔装置技术协议样本____年电动司控道岔装置技术协议一、协议参与方甲方：（供应商名称）乙方：（需求方名称）二、协议背景甲方是一家专业从事电动司控道岔装置研发、生产和销售的企业，拥有先进的技术和丰富的经验。

乙方是一个需要使用电动司控道岔装置的机构/企业。

双方经过友好协商，达成以下协议。

三、协议内容1. 技术规格甲方将根据乙方的需求，提供符合以下规格的电动司控道岔装置：（具体规格根据实际需要商定）2. 技术支持甲方将提供以下技术支持：（1）为乙方提供关于电动司控道岔装置的产品说明、操作手册等技术文件；（2）为乙方提供技术咨询和解答，包括但不限于产品安装、使用、维护等方面的问题；（3）为乙方提供必要的培训和指导，确保乙方能正确、安全地使用电动司控道岔装置；3. 价格与支付条款（1）甲方将根据具体的装置规格和数量，提供相关的报价；（2）乙方在接受报价后，应按约定的时间和方式支付货款；4. 交货时间（1）甲方将根据具体情况确定交货时间，交货时间应与乙方的需求相协调；（2）如因甲方原因导致交货延迟，甲方应及时通知乙方并提供解决方案；5. 质量保证（1）甲方保证提供的电动司控道岔装置符合相关标准和规定；（2）在产品交付后，保修期为协议签订之日起一年，如在保修期内发现产品存在质量问题，甲方将提供免费的维修或更换服务；（3）如乙方在使用过程中出现非甲方制造导致的损坏，甲方可按照约定提供有偿的维修或更换服务；6. 知识产权（1）甲方拥有电动司控道岔装置的相关知识产权；（2）乙方在使用装置过程中不得侵犯甲方的知识产权，包括但不限于复制、修改、出售或转让装置及其相关技术信息；7. 保密条款（1）双方应对对方提供的商业秘密和技术信息予以保密，并不得向第三方透露或使用该信息进行其他商业活动；（2）该保密条款在协议终止后依然有效；8. 争议解决双方因协议履行发生争议时，应友好协商解决。

协商不成时，任何一方均可向有管辖权的法院提起诉讼；四、协议变更与终止1. 双方可协商变更协议内容，变更协议应以书面形式进行，并由双方正式代表签字生效；2. 协议在以下情况下终止：（1）协议期满后，双方未再续签或另行协商；（2）双方协商一致解除协议；（3）一方违约导致协议终止；五、其他条款1. 本协议一式两份，甲乙双方各执一份，具有同等法律效力；2. 本协议自双方正式代表签字之日起生效；3. 对于本协议未尽事宜，双方可协商具体解决方案。

电动司控道岔装置技术协议引言道岔是铁路交通系统中的重要组成部分，用于实现列车的换轨和转向。

传统的道岔操作主要依赖于人工操作，但随着科技的进步，电动司控道岔装置技术逐渐应用于铁路交通系统中。

本文将探讨电动司控道岔装置技术协议，介绍其原理、优势和应用。

一、电动司控道岔装置技术原理电动司控道岔装置技术是通过电动机驱动道岔的转向，实现列车的换轨和转向。

其原理主要包括以下几个方面：1. 电动机控制：电动司控道岔装置通过电动机控制道岔的转向。

电动机可以根据信号控制道岔的位置，实现列车的换轨。

通过电动机的正反转，可以确保道岔的可靠性和灵活性。

2. 信号传输：电动司控道岔装置通过信号传输实现与列车控制系统的通信。

信号传输可以采用有线或无线方式，确保信号的准确传输和及时响应。

3. 控制系统：电动司控道岔装置通过控制系统实现对道岔的控制和监测。

控制系统可以根据列车运行的需求，自动调整道岔的位置和转向，确保列车的安全和顺畅运行。

二、电动司控道岔装置技术的优势电动司控道岔装置技术相比传统的人工操作具有许多优势，主要体现在以下几个方面：1. 自动化控制：电动司控道岔装置可以实现对道岔的自动化控制，减少人工操作的需求。

自动化控制可以提高操作的准确性和效率，减少人为错误的发生。

2. 快速响应：电动司控道岔装置可以快速响应列车的需求，实现道岔的快速转向。

快速响应可以减少列车的停顿时间，提高列车的运行效率。

3. 监测功能：电动司控道岔装置可以实时监测道岔的状态，及时发现故障并进行修复。

监测功能可以提高道岔的可靠性和安全性，减少故障对列车运行的影响。

4. 节能环保：电动司控道岔装置采用电动机驱动，相比传统的人工操作方式，节约了人力资源。

同时，电动司控道岔装置可以实现能源的有效利用，减少能源的浪费，符合节能环保的要求。

三、电动司控道岔装置技术的应用电动司控道岔装置技术已经广泛应用于铁路交通系统中，为列车的运行提供了可靠的支持。

其应用主要包括以下几个方面：1. 高速铁路：电动司控道岔装置在高速铁路上的应用尤为重要。

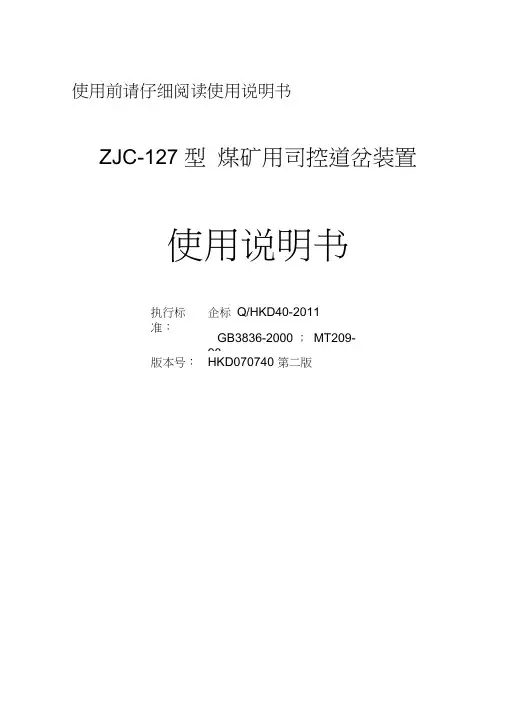

使用前请仔细阅读使用说明书ZJC-127 型煤矿用司控道岔装置使用说明书执行标准：企标Q/HKD40-2011GB3836-2000 ；MT209-90版本号：HKD070740 第二版ZJC-127型矿用司控道岔装置1概述1. 1 ZJC-127型矿用司控道岔装置使用气动元件来达到控制道岔的目的。

司机操作发射器可实现50米范围内控制道岔位置，实现道岔转辙。

适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所中的矿山轨道运输上，以取代原“人工扳道器”。

该装置在设计中贯彻国家的方针政策，做到安全可靠、技术先进、经济合理，具有结构简单、工作可靠、抗干扰性强、维修方便、故障率低及互换性好等特点，并能有效改善工作条件提高井下运输的自动化水平。

1. 2型号的组成及代表意义Z J C -- 127--------------- 主参数：工作电压用途： ---------- 道岔防爆型式：隔爆兼本质安全型产品类别代号：装置1. 3使用环境条件装置在下列条件下可靠工作a）环境温度：-5 C〜+40Cb）空气平均相对湿度：不大于95% （+25 C时）；c）大气压：80kPa〜106kPa;d）环境噪声：不大于75 dB;e）有煤尘及瓦斯爆炸性混合物，但无破坏绝缘层的腐蚀性气体场合。

2、装置的组成与工作原理2. 1装置的组成（表1 ）. 工作原理当机车驶入发射器发射信号有效距离时，司机根据岔位显示器的显示状态,如需转换道岔，司机可根据显示器显示的编码按下发射器上相应转辙按钮, 该主控箱接收到发射器发射信号后，主控箱得到信号并确认后，驱动电磁阀控制执行器动作，从而实现道岔的转辙。

3 电气性能3.1 ZJCF-12 型煤矿用司控道岔装置发射器工作电压：12V,电压允许波动范围为11V〜13V;3.2 ZJCK-127 型煤矿用司控道岔装置主控箱a) 电源电压：127V;波动范围75%〜110% 其值为95 V〜140V;b) 供显示器本安电源输出共二组电压：1 1.0V 〜1 2.0Vc) 供位置传感器本安电源输出电压：1 1.0V 〜12.0Vd) RS485 信号输出一路：传输速率：9600bps;传输电压(峰峰值)：1〜5(V)传输距离不大于50me) 入气源口工作压力：0.45Mpa〜0.8Mpaf) 出气源口工作压力：调压阀输出工作压力为0.4Mpa〜0.8Mpa3.3 ZJCZ-12 型煤矿用司控道岔装置执行器a)工作电压：11.0V 〜12.0V;b)工作气压：0.4Mpa〜0.8Mpa;c)工作行程：80〜140mm内可调；响应时间：< 3S;g)e)最大转撤力：不小于1000N;3.4 ZJCX-12 型煤矿用司控道岔装置岔位显示器a) 工作电压：11.0V 〜12.0V;b) 有效接收距离：最大50 米;c) 扬声器音响强度(dB): > 85;d) 扬声器规格：12W/8Q;e) 语言报警时间：7〜28(s) (可调);f) 光信号强度：60m可见(黑暗中)，并可分辨颜色；断续比为1:1 ,周期为1240 ± 40ms；3.5 功能：3.5.1 司机遥控功能：发射器可在50米范围内任意控制道岔位置，实现道岔转辙。
