第二章STM32微处理器概述解读

stm32单片机工作原理介绍STM32单片机是一种基于ARMCortex-M内核的微控制器，广泛应用于工业自动化、控制系统、智能家居、医疗设备等领域。

其工作原理可以简单概括为：将代码存储在闪存中，由处理器执行代码控制外设的操作，实现各种功能。

具体来说，STM32单片机的工作原理包括以下几个方面：1. 内存管理STM32单片机内置了闪存、RAM和EEPROM等多种存储器，用于存储程序、数据和配置信息。

程序代码通常存储在闪存中，由处理器执行。

数据可以存储在RAM中，EEPROM则用于存储一些重要的配置信息，例如设备ID、网络配置等。

2. 外设控制STM32单片机内置了多种外设，包括GPIO、USART、SPI、I2C、ADC等。

这些外设可以被程序控制，实现各种功能。

例如，GPIO可以用于控制LED、按键等；USART可以用于串口通信；SPI和I2C可以用于连接外部设备；ADC可以用于模拟信号采集等。

3. 中断处理STM32单片机支持多种中断，包括外部和内部中断。

当外设发生事件时，例如USART接收到数据，就会触发中断，使得处理器暂停当前任务，执行中断处理程序。

中断处理程序可以读取外设数据，更新状态等，然后返回到原始任务。

4. 时钟控制STM32单片机需要一个稳定的时钟源，以保证处理器和外设的工作正常。

一般来说，STM32单片机内置了多个时钟源，例如高速内部振荡器、低速内部振荡器、外部晶振等。

程序可以通过配置寄存器，选择时钟源和时钟分频器，以满足不同的应用需求。

总之，STM32单片机的工作原理涉及到多个方面，包括内存管理、外设控制、中断处理和时钟控制等。

熟悉这些原理，可以更好地理解STM32单片机的应用和开发。

STM32使用说明STM32是一系列由STMicroelectronics公司开发的32位微控制器，它们集成了处理器核、存储器和外设，并能够在嵌入式系统中控制硬件设备。

STM32系列芯片为工业控制、汽车电子、消费电子等领域的各种应用提供了高性能和低功耗的解决方案。

下面将介绍STM32的使用说明，包括其主要特性、开发工具和开发流程。

首先，STM32微控制器的主要特性如下：1. 32位核心处理器：STM32系列采用ARM Cortex-M处理器，具有高性能和低功耗的特点。

2.多种型号选择：STM32微控制器有多种不同型号可供选择，包括主频、封装、存储容量等方面的差异，以满足不同应用的需求。

3.丰富的外设：STM32集成了丰富的外设，包括通用输入输出（GPIO）、通用串行接口（USART）、SPI接口、I2C接口、定时器和PWM 生成器等，可用于连接各种外部传感器和执行器。

4.低功耗模式：STM32支持多种低功耗模式，通过灵活地控制功耗，可以延长电池寿命或减少功耗。

5. 丰富的开发生态系统：STMicroelectronics为STM32提供了完整的开发工具链和开发文档，包括编译器、调试器、开发板和软件库等，方便开发者进行应用开发和调试。

其次，STM32的开发工具包括以下几个方面：1. STM32Cube软件套件：这是STMicroelectronics提供的一套软件工具，用于开发和配置STM32芯片。

它包括STM32CubeMX配置工具和STM32Cube库，可以帮助开发者生成初始化代码、配置外设和生成项目模板。

2. Keil MDK：Keil是ARM公司提供的一套开发工具，包括C编译器、调试器和集成开发环境（IDE），可以用于编写、编译和调试STM32的应用程序。

3. IAR Embedded Workbench：IAR是一家瑞典公司开发的嵌入式开发工具，包括C编译器、调试器和IDE，在STM32的开发中也有广泛应用。

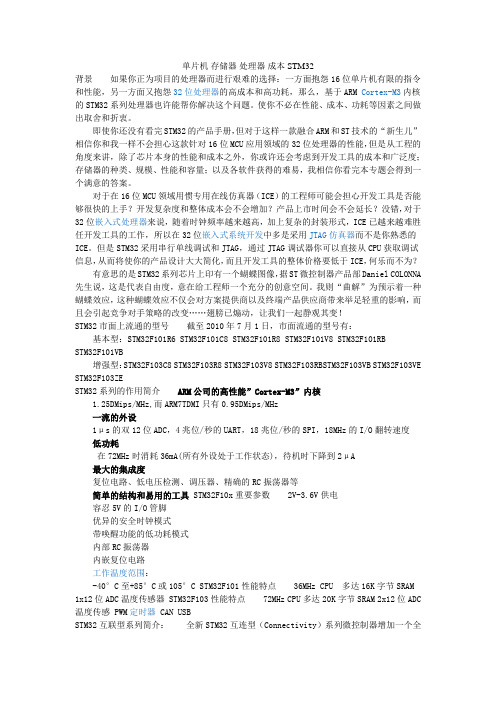

单片机存储器处理器成本STM32背景如果你正为项目的处理器而进行艰难的选择：一方面抱怨16位单片机有限的指令和性能，另一方面又抱怨32位处理器的高成本和高功耗，那么，基于ARM Cortex-M3内核的STM32系列处理器也许能帮你解决这个问题。

使你不必在性能、成本、功耗等因素之间做出取舍和折衷。

即使你还没有看完STM32的产品手册，但对于这样一款融合ARM和ST技术的“新生儿”相信你和我一样不会担心这款针对16位MCU应用领域的32位处理器的性能，但是从工程的角度来讲，除了芯片本身的性能和成本之外，你或许还会考虑到开发工具的成本和广泛度；存储器的种类、规模、性能和容量；以及各软件获得的难易，我相信你看完本专题会得到一个满意的答案。

对于在16位MCU领域用惯专用在线仿真器（ICE）的工程师可能会担心开发工具是否能够很快的上手？开发复杂度和整体成本会不会增加？产品上市时间会不会延长？没错，对于32位嵌入式处理器来说，随着时钟频率越来越高，加上复杂的封装形式，ICE已越来越难胜任开发工具的工作，所以在32位嵌入式系统开发中多是采用JTAG仿真器而不是你熟悉的ICE。

但是STM32采用串行单线调试和JTAG，通过JTAG调试器你可以直接从CPU获取调试信息，从而将使你的产品设计大大简化，而且开发工具的整体价格要低于ICE，何乐而不为？有意思的是STM32系列芯片上印有一个蝴蝶图像，据ST微控制器产品部Daniel COLONNA 先生说，这是代表自由度，意在给工程师一个充分的创意空间。

我则“曲解”为预示着一种蝴蝶效应，这种蝴蝶效应不仅会对方案提供商以及终端产品供应商带来举足轻重的影响，而且会引起竞争对手策略的改变……翅膀已煽动，让我们一起静观其变！STM32市面上流通的型号截至2010年7月1日，市面流通的型号有：基本型：STM32F101R6 STM32F101C8 STM32F101R8 STM32F101V8 STM32F101RBSTM32F101VB增强型：STM32F103C8 STM32F103R8 STM32F103V8 STM32F103RBSTM32F103VB STM32F103VE STM32F103ZESTM32系列的作用简介ARM公司的高性能”Cortex-M3”内核1.25DMips/MHz,而ARM7TDMI只有0.95DMips/MHz一流的外设1μs的双12位ADC，4兆位/秒的UART，18兆位/秒的SPI，18MHz的I/O翻转速度低功耗在72MHz时消耗36mA(所有外设处于工作状态)，待机时下降到2μA最大的集成度复位电路、低电压检测、调压器、精确的RC振荡器等简单的结构和易用的工具 STM32F10x重要参数2V-3.6V供电容忍5V的I/O管脚优异的安全时钟模式带唤醒功能的低功耗模式内部RC振荡器内嵌复位电路工作温度范围：-40°C至+85°C或105°C STM32F101性能特点36MHz CPU 多达16K字节SRAM 1x12位ADC温度传感器 STM32F103性能特点72MHz CPU多达20K字节SRAM 2x12位ADC 温度传感 PWM定时器 CAN USBSTM32互联型系列简介：全新STM32互连型（Connectivity）系列微控制器增加一个全速USB（OTG）接口，使终端产品在连接另一个USB设备时既可以充当USB主机又可充当USB 从机；还增加一个硬件支持IEEE1588精确时间协议(PTP)的以太网接口，用硬件实现这个协议可降低CPU开销，提高实时应用和联网设备同步通信的响应速度。

stm32单片机的工作原理STM32单片机是一款广泛应用于嵌入式系统的微控制器，具有高性能、低功耗和丰富的外设资源等特点。

本文将详细介绍STM32单片机的工作原理，并对其各个部分进行解析。

一、概述STM32单片机是由意法半导体（STMicroelectronics）公司开发的一款32位微控制器。

它采用了先进的ARM Cortex-M内核，非常适用于嵌入式控制应用。

STM32单片机具有丰富的外设资源，如通用IO口、定时器、通信接口（如USART、SPI、I2C）等，可以满足不同应用的需求。

二、内核结构STM32单片机的内核结构采用了Harvard体系结构，主要由处理器核、存储器和总线组成。

处理器核负责指令执行和数据处理，存储器用于存储程序代码和数据，总线则用于连接处理器核和存储器。

1. 处理器核STM32单片机的处理器核采用了ARM Cortex-M系列的核心。

它具有强大的计算能力和高效的指令执行速度，支持多种指令集和调试接口，能够满足不同应用的需求。

处理器核负责执行存储在存储器中的程序代码，控制外设的操作，并根据指令完成相应的数据处理。

2. 存储器STM32单片机的存储器分为Flash存储器和RAM存储器两部分。

Flash存储器用于存储程序代码和常量数据，可在电源关闭后保持数据的不变性。

RAM存储器用于存储临时的变量和数据，速度较快但断电后数据会消失。

3. 总线STM32单片机的总线用于连接处理器核和存储器，同时也用于连接外设。

总线分为数据总线、地址总线和控制总线三部分。

数据总线用于传输数据，地址总线用于指定存储器或外设的地址，控制总线用于传递读写和控制信号。

三、外设资源STM32单片机具有丰富的外设资源，可以满足各种嵌入式控制应用的需求。

这些外设包括通用IO口、定时器、通信接口等。

1. 通用IO口通用IO口是STM32单片机最常用的外设之一，它可以配置为输入或输出，用于连接外部设备或传感器。

通用IO口的数量和类型取决于具体型号，一般都有多个引脚可供使用。

stm32的组成STM32是一款由STMicroelectronics公司生产的32位微控制器系列，广泛应用于嵌入式系统领域。

STM32微控制器由核心处理器、存储器、外设和引脚等组成，其丰富的特性和强大的性能使其成为嵌入式系统设计的首选。

1. 核心处理器：STM32微控制器使用ARM Cortex-M系列核心处理器，如Cortex-M0、Cortex-M3、Cortex-M4等。

这些处理器具有低功耗、高性能和丰富的指令集，适用于嵌入式应用。

它们提供了高效的计算能力、良好的实时性能和出色的能源管理。

2. 存储器：STM32微控制器具有不同容量和类型的存储器，包括闪存存储器、RAM和EEPROM。

闪存存储器用于存储程序代码和数据，RAM用于临时存储数据，EEPROM用于非易失性存储。

存储器的大小和类型可以根据具体应用的需求进行选择。

3. 外设：STM32微控制器提供了丰富的外设，包括通用输入/输出口（GPIO）、通用串行总线（USART、SPI、I2C）、通用定时器和计数器（TIM）、模拟至数字转换器（ADC）、数字至模拟转换器（DAC）、通用同步/异步收发器（USART、USB、CAN）等。

这些外设可以满足不同嵌入式系统的需求，实现各种功能。

4. 引脚：STM32微控制器的引脚用于连接外部器件，如传感器、执行器、显示屏和通信设备等。

引脚的数量和类型根据具体微控制器型号的不同而有所差异，可满足不同应用的连接需求。

微控制器的引脚也具有多种功能，如GPIO、模拟输入、定时器输入捕获等。

5. 电源管理：STM32微控制器提供了多种电源管理功能，包括低功耗模式、供电电压检测、时钟管理等。

低功耗模式可以使微控制器在待机或睡眠状态下降低功耗，延长电池寿命。

供电电压检测用于监测供电电压的稳定性，保证微控制器正常工作。

时钟管理用于控制微控制器的时钟频率和源。

6. 开发工具：STM32微控制器配套了一系列的开发工具，如集成开发环境（IDE）、调试器和编译器等。
