第二章8086习题答案

第二章8086习题答案

微机原理第二章习题与分析解答1．单项选择题（1）8086工作最大方式时应将引脚MN/MX接（）A．负电源 B.正电源 C.地 D.浮空分析：8086规定工作在最小方式下MN/MX接+5V，工作在最大方式下MN/MX 接地。

答案：C（2）8086能寻址内存储器的最大地址范围为（）A．64KB B.1MB C.16MB D.16KB分析：8086有A0~A1920条地址总线，220=1MB。

答案：B（3）在总线周期，8086CPU与外设需交换（）A．地址信息 B.数据信息 C.控制信息 D.A、B、C分析在总线周期，CPU必须发出地址信息的控制信息以后，才能实现与外设进行交换数据。

答案：D（4）8086用哪种引脚信号来确定是访问内存还是访问外设（）A．RD B.WR C.M/IO D.INTA分析：引脚信号M/IO是Memory or Input Output的缩写，当M/IO=0时，用以访问外设；当M/IO=1，用以访问外设。

答案：C（5）在8086指令系统中，下列哪种寻址方式不能表示存储器操作数（）A．基址变址寻址B.寄存器寻址C.直接寻址D.寄存器间接寻址分析：8086指令系统共有七种寻址方式，只有立即寻址方式和寄存器寻址方式不是表示存储器操作数的。

答案：B（6）当CPU时钟频率为5MHz，则其总线周期（）A．0．8 s B.500ns C.200ns D.200μs分析：时钟周期T=1/ƒ=200ns,而一个总路线周期通常由4个T状态组成，有4╳T=4╳200ns=0.8μs.答案：A（7）8086工作在最大方式下，总路线控制器使用芯片（）A．8282 B.8286 C.8284 D.8288分析：在最大方式下，系统中主要控制信号是由总路线控制器产生，而只有芯片8288才有这方面的功能。

答案：D（8）取指令物理地址=（）A．（DS）╳10H+偏移地址 B.（ES）╳10H+偏移地址C．（SS）╳10H+（SP） D.（CS）╳10H+（IP）分析：每当8086CPU取指令时，总是根据CS：IP的所指的存贮单元去取指令。

微机原理第2章课后答案

微机原理第2章课后答案

第2章8086微处理器及其系统教材习题解答1. 8086 CPU 由哪两部分构成，它们的主要功能是什么?在执行指令期间,EU 能直接访问存储器吗，为什么?【解】8086CPU由执行部件（EU）和总线接口部件（BIU）两部分组成。

执行部件由内部寄存器组、算术逻辑运算单元（ALU）与标志寄存器（FR）及内部控制逻辑等三部分组成。

寄存器用于存储操作数和中间结果；算术逻辑单元完成16位或8位算术逻辑运算，运算结果送上ALU内部数据总线，同时在标志寄存器中建立相应的标志；内部控制逻辑电路的主要功能是从指令队列缓冲器中取出指令，对指令进行译码，并产生各种控制信号，控制各部件的协同工作以完成指令的执行过程。

总线接口部件（BIU）负责CPU与存储器、I/O设备之间传送数据、地址、状态及控制信息。

每当EU部件要执行一条指令时，它就从指令队列头部取出指令，后续指令自动向前推进。

EU要花几个时钟周期执行指令，指令执行中若需要访问内存或I/O设备，EU就向BIU 申请总线周期，若BIU总线空闲，则立即响应，若BIU正在取一条指令，则待取指令操作完成后再响应EU的总线请求。

2. 8086CPU与传统的计算机相比在执行指令方面有什么不同？这样的设计思想有什么优点？【解】8086 CPU与传统的计算机相比增加了指令队列缓冲器，从而实现了执行部件（EU）与总线接口(BIU)部件的并行工作，因而提高了8086系统的效率。

3. 8086 CPU 中有哪些寄存器，各有什么用途？【解】8086共有8个16位的内部寄存器，分为两组：①通用数据寄存器。

四个通用数据寄存器AX、BX、CX、DX均可用作16位寄存器也可用作8位寄存器。

用作8位寄存器时分别记为AH、AL、BH、BL、CH、CL、DH、DL。

AX（AH、AL）累加器。

有些指令约定以AX（或AL）为源或目的寄存器。

实际上大多数情况下，8086的所有通用寄存器均可充当累加器。

BX（BH、BL）基址寄存器。

计算机微机原理8086指令

计算机微机原理8086指令
8086从功能上分成两大部分： 总线接口单元BIU（Bus Interface Unit） 执行单元EU （Execution Unit）
7
总线接口单元BIU （Bus Interface Unit）
负责8086CPU与存储器和I/O设备 功能： 间的信息传送。
8
执行单元EU （Execution Unit）
14
通用寄存器的名称与符号
① AX （Accumulator） －－累加器
② BX （Base） －－基址寄存器
③ CX （Count） －－计数寄存器 ④ DX （Data） －－数据寄存器 ⑤ SI （Source Index）是源变址寄存器
数据寄存器
⑥ DI （Destination Index）是目的变址寄存器
38
物理地址和逻辑地址的转换
由于段地址一般存放在段寄存器，所以物理地 址和逻辑地址的转换关系也可表示为： （段寄存器） （CS） 物理地址= （DS） （SS ） 左移4位 + 偏移地址
（ES）
逻辑地址的形式为 段寄存器：偏移地址
39
段寄存器
8086有4个16位专门存放段地址的段寄存器 CS--（Code Segment）（代码段）指明代码段的起 始地址 SS-- （Stack Segment）（堆栈段）指明堆栈段的起 始地址 DS-- （Data Segment）（数据段）指明数据段的起 始地址 ES-- （Extra Segment）（附加段）指明附加段的起 始地址 每个段寄存器用来确定一个逻辑段的起始地址，每种逻 辑段均有各自的用途
27
数据信息的表达单位

计算机中信息的单位 二进制位Bit：存储一位二进制数：0或1， 记做b 字节Byte：8个二进制位，D7～D0，记做Ｂ 字Word：16位，2个字节，D15～D0 双字DWord：32位，4个字节，D31～D0

微机原理课件第二章 8086系统结构

微机原理课件第二章 8086系统结构

但指令周期不一定都大于总线周期，如MOV AX，BX
操作都在CPU内部的寄存器，只要内部总线即可完成，不 需要通过系统总线访问存储器和I/O接口。
2021/8/17
17
• 8086CPU的典型总线时序，充分体现了总 线是严格地按分时复用的原则进行工作的。 即：在一个总线周期内，首先利用总线传 送地址信息，然后再利用同一总线传送数 据信息。这样减少了CPU芯片的引脚和外 部总线的数目。
• 执行部件（EU）
• 功能：负责译码和执行指令。
2021/8/17
5
• 联系BIU和EU的纽带为流水指令队列
• 队列是一种数据结构，工作方式为先进先出。写入的指令 只能存放在队列尾，读出的指令是队列头存放的指令。
2021/8/17
6
•BIU和EU的动作协调原则 BIU和EU按以下流水线技术原则协调工作，共同完成所 要求的任务： ①每当8086的指令队列中有空字节，BIU就会自动把下 一条指令取到指令队列中。 ②每当EU准备执行一条指令时，它会从BIU部件的指令 队列前部取出指令的代码，然后译码、执行指令。在执 行指令的过程中，如果必须访问存储器或者I／O端口， 那么EU就会请求BIU，完成访问内存或者I／O端口的操 作； ③当指令队列已满，且EU又没有总线访问请求时，BIU 便进入空闲状态。（BIU等待，总线空操作） ④开机或重启时，指令队列被清空；或在执行转移指令、 调用指令和返回指令时，由于待执行指令的顺序发生了 变化，则指令队列中已经装入的字节被自动消除，BIU会 接着往指令队列装入转向的另一程序段中的指令代码。 （EU等待）
•CF（Carry Flag）—进位标志位，做加法时最高位出现进位或 做减法时最高位出现借位，该位置1，反之为0。

(完整版)微机原理课后单元习题-单元2-8086cpu

(完整版)微机原理课后单元习题-单元2-8086cpu

习题二 8086微处理器答案主要内容：主要介绍8086／8088CPU内部结构。

了解80X86CPU的特点。

2.1 8086 CPU在内部结构上由哪几部分组成?其功能是什么?【答】8086的内部结构分成两部分。

总线接口部件BIU，负责控制存储器与I/O端口的信息读写，包括指令获取与排队、操作数存取等。

执行部件EU负责从指令队列中取出指令，完成指令译码与指令的执行行。

2.2 8086的总线接口部件有那几部分组成? 其功能是什么?【答】8086的总线接口部件主要由下面几部分组成：4个段寄存器CS/DS/ES/SS，用于保存各段地址；一个16位的指令指针寄存器IP，用于保存当前指令的偏移地址；一个20位地址加法器，用于形成20位物理地址；指令流字节队列,用于保存指令；存储器接口，用于内总线与外总线的连接。

2.3 8086的执行单元（部件）由那几部分组成?有什么功能?【答】8086的执行单元部件主要由下面几部分组成：控制器、算数逻辑单元、标志寄存器、通用寄存器组。

（1）控制器，从指令流顺序取指令、进行指令译码，完成指令的执行等。

（2）算数逻辑单元ALU，根据控制器完成8/16位二进制算数与逻辑运算。

（3）标志寄存器，使用9位，标志分两类。

其中状态标志6位，存放算数逻辑单元ALU 运算结果特征；控制标志3位，控制8086的3种特定操作。

（4）通用寄存器组，用于暂存数据或指针的寄存器阵列。

2.4 8086内部有哪些通用寄存器？【答】四个16位数据寄存器AX、BX、CX、DX，二个指针寄存器SP、BP, 二个变址寄存器SI、DI。

这些寄存器使用上一般没有限制，但对某些特定指令操作，必须使用指定寄存器，可参考后面指令系统章节。

2.5 8086内部有哪些段寄存器？各有什么用途？【答】四个16位段寄存器：CS、DS、SS、ES，分别保存代码段、数据段、堆栈段与扩展段的段地址。

2.6 8086CPU状态标志和控制标志又何不同?程序中是怎样利用这两类标志的? 8086的状态标志和控制标志分别有哪些?【答】（1）标志分两类：状态标志（6位）,反映刚刚完成的操作结果情况。

第2章-28086典型时序

第2章-28086典型时序
L、W、Q命令演示
2018/7/30
6、汇编命令 A
-A↙ -A地址 ↙
《微机原理与应用》赵春华
R命令演示
A命令演示
16
补充
7、反汇编命令 U
-U ↙
当前地址CS：IP反汇编32字节指令 -U 地址 ↙
9、 文件装入命令L
10、写文件命令W
BX：文件长度的高16位
CX：文件长度的低16位
U命令演示
11、退出DEBUG回到DOS状态命 令Q
《微机原理与应用》赵春华 7
总线周期

指令周期

2018/7/30
读操作（存储器或I/O）
2018/7/30
《微机原理与应用》赵春华
IN AL, 21H
8
读操作（存储器或I/O）
T1 CLK T2 T3 T4
A19/S6~A16/S3
AD15~AD0
ALE
M/IO RD
DT/R
DEN
2018/7/30 《微机原理与应用》赵春华 9
微机原理及应用
第二章 8086/8088微处理器（2）
8086/8088的内部结构图
EU
20位AB
BIU
AH AL BH BL CH CL DH DL SP BP SI DI
ALU16位DB
地址加法器
∑
16位DB
CS DS SS ES IP
总线 控制 电路
8086总线
16位DB
暂存寄存器
EU控 制电路
CPU
DB CB AB
主 存 I/O I/O 设备
最大工作模式 ：
（1）MN/MX =0 （2）控制总线由8288总线控 制器产生。 （3）用于构成多处理机和数 学协处理器大型系统。

微机原理第02章1


第2章： 溢出和进位的对比
例1：3AH＋7CH＝B6H
无符号数运算： 58＋124＝182 范围内，无进位 有符号数运算： 58＋124＝182 范围外，有溢出
例2：AAH＋7CH＝（1）26H
无符号数运算： 170＋124＝294 范围外，有进位 有符号数运算： －86＋124＝28 范围内，无溢出
常用来存放双字长数据的高16位，或存放外设端口地址
第2章：（2）变址寄存器
16位变址寄存器SI和DI 常用于存储器变址寻址方式时提供地址
SI是源地址寄存器（Source Index） DI是目的地址寄存器（Destination Index）
在串操作类指令中， SI 、 DI 还有较特殊的 用法 现在不必完全理解，以后会详细展开
第2章：溢出和进位的应用场合
处理器对两个操作数进行运算时，按照无 符号数求得结果，并相应设置进位标志 CF； 同时，根据是否超出有符号数的范围设置 溢出标志OF 应该利用哪个标志，则由程序员来决定。 也就是说，如果将参加运算的操作数认为 是无符号数，就应该关心进位；认为是有 符号数，则要注意是否溢出
第2章：符号标志SF（Sign Flag）
运算结果最高位为1，则SF＝1； 否则SF＝0
有符号数据用最高有效位表示数据的符号 所以，最高有效位就是符号标志的状态
3AH＋7CH＝B6H，最高位D7＝1：SF＝1
84H＋7CH＝（1）00H，最高位D7＝0：SF＝0
第2章：奇偶标志PF（Parity Flag）
第2章：辅助进位标志AF（Auxiliary Carry Flag）
运算时D3位（低半字节）有进位或
借位时，AF＝1；否则AF＝0
这个标志主要由处理器内部使用， 用于十进制算术运算调整指令中， 用户一般不必关心 3AH＋7CH＝B6H，D3有进位：AF＝1

微机原理第二章8086微处理器

▪ 表面上看来，微处理器的外部就是数量有限的输入输出 引脚。但是，正是依靠这些引脚与其它逻辑部件相连接， 才能组成多种型号的微型计算机系统。
▪ 这些引脚就是微处理器级总线。微处理器通过微处理器 级总线沟通与外部部件和设备之间的联系。这些总线及 其信号必须完成以下功能：
▪ （1）和存储器之间交换信息； ▪ （2）和I/O设备之间交换信息； ▪ （3）为了系统工作而接收和输出必要的信号，如输入
▪ 时钟信号输入端。19 CLK（输入） ▪ 8086和8088为5MHz。 ▪ 8086/8088的CLK信号必须由8284A时钟发生器产生。 ▪ 微处理器是在统一的时钟信号CLK控制下，按节拍进行
工作的。
2021/6/12
16
8086/8088微处理器——微处理器的引脚功能
▪ 工作方式控制线 33
指令执行示例
2021/6/12
1
第二章：8086/8088微处理器
1. 微处理器ห้องสมุดไป่ตู้结构 2. 微处理器的内部寄存器 3. 微处理器的引脚功能 4. 微处理器的存储器组织 5. 最大模式和最小模式 6. 微处理器的时序
2021/6/12
2
2021/6/12
▪ 存储器分段
▪ 由于CPU内部的寄存器都是16位的，为了
2021/6/12
7
第二章：8086/8088微处理器
1. 微处理器的结构 2. 微处理器的内部寄存器 3. 微处理器的引脚功能 4. 微处理器的存储器组织 5. 最大模式和最小模式 6. 微处理器的时序
2021/6/12
8
8086/8088微处理器——微处理器的引脚功能
▪ 一、微处理器的外部结构
时钟脉冲、复位信号、电源和接地等。

微机原理第2章习题与标准答案

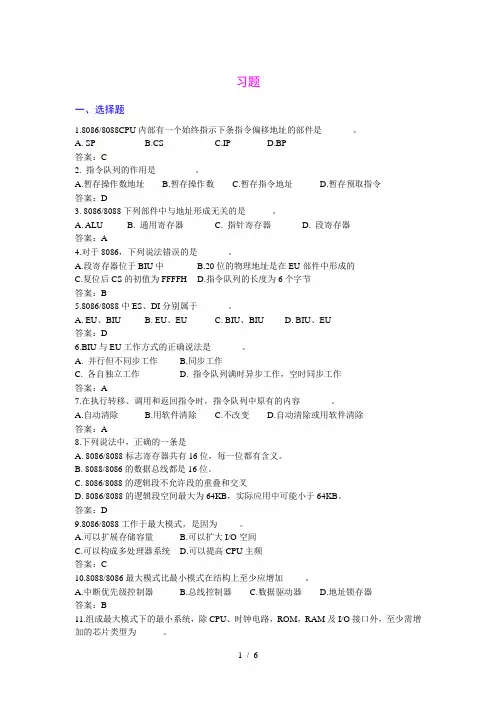

习题一、选择题1.8086/8088CPU内部有一个始终指示下条指令偏移地址的部件是_______。

A. SPB.CSC.IPD.BP答案：C2. 指令队列的作用是_________。

A.暂存操作数地址B.暂存操作数C.暂存指令地址D.暂存预取指令答案：D3. 8086/8088下列部件中与地址形成无关的是______。

A. ALUB. 通用寄存器C. 指针寄存器D. 段寄存器答案：A4.对于8086，下列说法错误的是_______。

A.段寄存器位于BIU中B.20位的物理地址是在EU部件中形成的C.复位后CS的初值为FFFFHD.指令队列的长度为6个字节答案：B5.8086/8088中ES、DI分别属于_______。

A. EU、BIUB. EU、EUC. BIU、BIUD. BIU、EU答案：D6.BIU与EU工作方式的正确说法是_______。

A. 并行但不同步工作B.同步工作C. 各自独立工作D. 指令队列满时异步工作，空时同步工作答案：A7.在执行转移、调用和返回指令时，指令队列中原有的内容_______。

A.自动清除B.用软件清除C.不改变D.自动清除或用软件清除答案：A8.下列说法中，正确的一条是______A. 8086/8088标志寄存器共有16位，每一位都有含义。

B. 8088/8086的数据总线都是16位。

C. 8086/8088的逻辑段不允许段的重叠和交叉D. 8086/8088的逻辑段空间最大为64KB，实际应用中可能小于64KB。

答案：D9.8086/8088工作于最大模式，是因为_____。

A.可以扩展存储容量B.可以扩大I/O空间C.可以构成多处理器系统D.可以提高CPU主频答案：C10.8088/8086最大模式比最小模式在结构上至少应增加_____。

A.中断优先级控制器B.总线控制器C.数据驱动器D.地址锁存器答案：B11.组成最大模式下的最小系统，除CPU、时钟电路，ROM，RAM及I/O接口外，至少需增加的芯片类型为______。

微机原理第二章习题答案

1. 8086CPU内部由哪两部分组成？它们的主要功能?8086CPU由指令执行部件EU和总线接口部件BIU两部分组成。

EU完成指令译码和指令执行的工作，BIU是CPU与外部（存储器和I/O口）的接口，它提供了16位双向数据总线和20位地址总线，完成所有的外部总线操作。

具有地址形成、取指令、指令排队、读/写操作数、总线控制等功能。

2.8080CPU中有哪些寄存器？各有什么用途？答：8086CPU的寄存器有通用寄存器组、指针和变址寄存器、段寄存器、指令指针寄存器及标志位寄存器PSW。

4个16位通用寄存器，它们分别是AX，BX，CX，DX，用以存放16位数据或地址。

也可分为8个8位寄存器来使用，低8位是AL、BL、CL、DL，高8位是AH、BH、CH、DH，只能存放8位数据，不能存放地址。

指针和变址寄存器存放的内容是某一段内地址偏移量，用来形成操作数地址，主要在堆栈操作和变址运算中使用。

段寄存器给出相应逻辑段的首地址，称为“段基址”。

段基址与段内偏移地址结合形成20位物理地址。

指令指针寄存器用来存放将要执行的下一条指令在现行代码中的偏移地址。

16位标志寄存器PSW用来存放运算结果的特征，常用作后续条件转移指令的转移控制条件。

3.8086CPU与8088CPU的主要区别是什么？答：（1）8086的指令队列是6字节，8088是4字节；（2）8088与外部交换数据的总线宽度是8位，所以，对16位数的存储器读/写需要2个总线周期，8086是16位；AD～（3）8088外部数据总线只有8条，所以分时复用的地址/数据总线为7AD；（4）8088中，用IO/M信号代替M/IO；（5）8088中，不需要BHE信号。

4. 简要解释下列名词的意义。

CPU：中央处理单元CPU （Control Processing Unit）也称微处理器，是微型计算机的核心部件，由运算器ALU、控制器、寄存器组以及总线接口等部件组成。

主要完成各种运算，负责对整机的控制。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
▪ （1）和存储器之间交换信息； ▪ （2）和I/O设备之间交换信息； ▪ （3）为了系统工作而接收和输出必要的信号，如输入
时钟脉冲、复位信号、电源和接地等。
9
8086/8088微处理器——微处理器的引脚功能
▪ 按功能分，这些总线可以分为三种： ▪ （1）传送信息（指令或数据）的数据总线（Data Bus） ▪ （2）指示欲传信息的来源或目的地址的地址总线
▪ 最大模式：
▪ 适合用于实现多处理器系统，在这种方式中， 8088/8086CPU不直接提供用于存贮器或I/O读写的读写 命令等控制信号，而是将当前要执行的传送操作类型编 码为三个状态位（S2,S1,S0）输出，由外部的总线控制器 8288对状态信号进行译码产生相应信号。
▪ 这样，两种方式下部分控制引脚的功能是不同的。
3
段地址：是指一个段的起始地址，最低4位为零，一般将其 有效数字16位存放在段寄存器中。(2000H)
偏移地址：段内存储单元相对段地址的距离(16位)。同一个 段内，各个存储单元的段地址是相同的，偏移地址是不 同的。(0202H)
▪ 物理地址的计算方法
物理地址=段地址+偏移地址 =段寄存器内容×10H+偏移地址
（Address Bus） ▪ （3）管理总线上活动的控制总线（Control Bus）
10
8086/8088微处理器——微处理器的引脚功能
▪ 地址总线：
▪ CPU通过地址总线输出地址码用来选择某一存储单元 或某一称为I/O端口的寄存器，是单向的。
▪ 对于存储器和I/O地址空间独立的微处理器来说，地址 总线的条数决定了存储器地址空间的容量，而地址总 线中用于I/O端口编址的条数决定I/O地址空间的容量。
▪ 引脚构成了微处理器级总线，引脚功能也就是微处理器 级总线的功能。
▪ 8086/8088CPU的40条引脚中，引脚1和引脚20(GND）为 接地端；引脚40(VCC)为电源输入端，采用的电源电压为 +5V。
15
8086/8088微处理器——微处理器的引脚功能
▪ 时钟信号输入端。19 CLK（输入） ▪ 8086和8088为5MHz。 ▪ 8086/8088的CLK信号必须由8284A时钟发生器产生。 ▪ 微处理器是在统一的时钟信号CLK控制下，按节拍进行
▪ 8086 CPU地址总线20条，存储器的最大容量为：1MB
11
8086/8088微处理器——微处理器的引脚功能
▪ 数据总线：
▪ 用于CPU和存储器或I/O接口之间传送数据，是双向的。 ▪ 微处理器数据总线的条数决定CPU和存储器或I/O设备
一次能交换数据的位数，是区分微处理器是多少位的 依据。 ▪ 如8086 CPU的数据总线是16条，我们就说8086 CPU是 16位微处理器。
▪ 规定存储器的一个段为64KB，由段寄存器
来确定存储单元的段地址，由指令提供该单元 相对于相应段起始地址的16位偏移量。
▪
这样，系统的整个存储空间可分为16个互
不重叠的逻辑段。存储器的每个段的容量为
64KB。
▪ 允许逻辑段在整个存储空间内浮动，即段 与段之间可以部分重叠、完全重叠、连续排列， 非常灵活。
工作的。
16
8086/8088微处理器——微处理器的引脚功能
▪ 工作方式控制线 33
▪ MN/MX（输入）
▪ ▪ MN/MX=
▪
1（接+5V）工作于最小模式 0（接地） 工作于最模式
17
▪ 最小模式：
▪ 适合用于由单处理器组成的小系统。在这种方式中， 8088/8086CPU引脚直接产生存贮器或I/O读写的读写命 令等控制信号。
18
▪ 系统复位信号。 21 RESET（输入） ▪ 高电平有效（至少保持4个时钟周期）。RESET 信号有
效时，CPU清除IP，DS，ES，SS，标志寄存器和指令 队列为0，置CS为0FFFFH。 ▪ 该信号结束后，CPU从存贮器的0FFFF0H地址开始读取 和执行指令。 ▪ 系统加电或操作员在键盘上进行“RESET”操作时产生 RESET信号。
8
8086/8088微处理器——微处理器的引脚功能
▪ 一、微处理器的外部结构
▪ 表面上看来，微处理器的外部就是数量有限的输入输出 引脚。但是，正是依靠这些引脚与其它逻辑部件相连接， 才能组成多种型号的微型计算机系统。
▪ 这些引脚就是微处理器级总线。微处理器通过微处理器 级总线沟通与外部部件和设备之间的联系。这些总线及 其信号必须完成以下功能：
12
8086/8088微处理器——微处理器的引脚功能 ▪ 控制总线：
▪ 管理总线上的活动，用来传送自CPU发出的控制信息 或外设送到CPU的状态信息，是单向的。
13
8086/8088微处理器——微处理器的引脚功能 ▪二、8086/8088引脚结构图
14
8086/8088微处理器——微处理器的引脚功能
指令执行示例
1
第二章：8086/8088微处理器
1. 微处理器的结构 2. 微处理器的内部寄存器 3. 微处理器的引脚功能 4. 微处理器的存储器组织 5. 最大模式和最小模式 6. 微处理器的时序
2
▪ 存储器分段
▪ 由于CPU内部的寄存器都是16位的，为了
能够提供20位的物理地址，系统中采用了存储 器分段的方法。
取指令物理地址=(CS)×10H+(IP) 堆栈操作物理地址=(SS)×10H+(SP)/(BP的表达式) 存储器操作数物理地址=(DS)/(ES)×10H+偏移地址
4
8086/8088微处理器——系统中的存储器组织
▪ 已知某存储单元的逻辑地址，怎样求该单元的物理地址？ ▪ PA: ▪ 物理地址=段地址× 10H+段内偏移地址 ▪ 8086/8088 CPU中的BIU单元的地址加法器，用来完成物理地
址的计算，其计算方法如图所示。
5
8086/8088微处理器——系统中的存储器组织
图 3.5 物理地址的形成
6
8086/8088微处理器——系统中的存储器组织
▪ 8086/8088CPU各种类型访问存储器时，其地址成分的来 源见下表所示。
7
第二章：8086/8088微处理器
1. 微处理器的结构 2. 微处理器的内部寄存器 3. 微处理器的引脚功能 4. 微处理器的存储器组织 5. 最大模式和最小模式 6. 微处理器的时序
