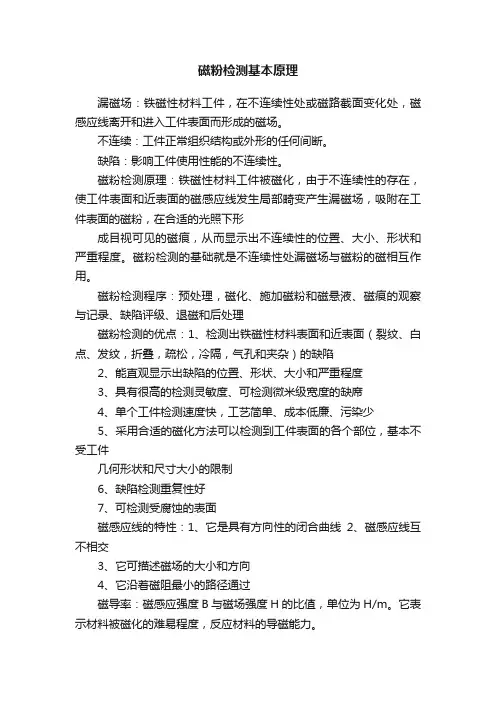

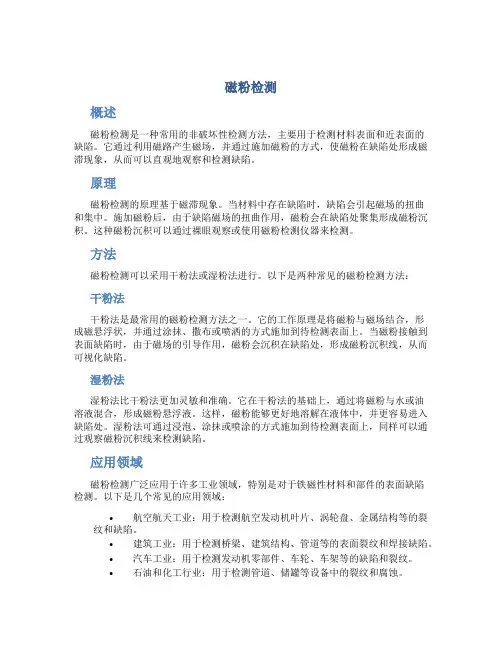

磁粉检测基本原理漏磁场：铁磁性材料工件，在不连续性处或磁路截面变化处，磁感应线离开和进入工件表面而形成的磁场。
不连续：工件正常组织结构或外形的任何间断。
缺陷：影响工件使用性能的不连续性。
磁粉检测原理：铁磁性材料工件被磁化，由于不连续性的存在，使工件表面和近表面的磁感应线发生局部畸变产生漏磁场，吸附在工件表面的磁粉，在合适的光照下形成目视可见的磁痕，从而显示出不连续性的位置、大小、形状和严重程度。
磁粉检测的基础就是不连续性处漏磁场与磁粉的磁相互作用。
磁粉检测程序：预处理，磁化、施加磁粉和磁悬液、磁痕的观察与记录、缺陷评级、退磁和后处理磁粉检测的优点：1、检测出铁磁性材料表面和近表面（裂纹、白点、发纹，折叠，疏松，冷隔，气孔和夹杂）的缺陷2、能直观显示出缺陷的位置、形状、大小和严重程度3、具有很高的检测灵敏度、可检测微米级宽度的缺席4、单个工件检测速度快，工艺简单、成本低廉、污染少5、采用合适的磁化方法可以检测到工件表面的各个部位，基本不受工件几何形状和尺寸大小的限制6、缺陷检测重复性好7、可检测受腐蚀的表面磁感应线的特性：1、它是具有方向性的闭合曲线2、磁感应线互不相交3、它可描述磁场的大小和方向4、它沿着磁阻最小的路径通过磁导率：磁感应强度B与磁场强度H的比值，单位为H/m。
它表示材料被磁化的难易程度，反应材料的导磁能力。
剩磁：当外加磁场强度H减小到0，保留在材料中的磁性称为剩余磁感应强度矫顽力：为使剩磁减小到0，需施加一个反向的磁感应强度，这反向的磁感应强度为矫顽力铁磁性材料的特性：1、高导磁性2、磁饱和性3、磁滞性软磁性材料：矫顽力小于100A/m。
它的特性是指磁滞回线狭长，具有高磁导率，低矫顽力和低磁阻的铁磁性材料。
软磁材料磁粉检测时容易磁化，也容易退磁。
用交流电和直流电磁化同一钢棒时，磁场强度和磁感应强度分布相同点和不同点分别是？磁场强度分布共同点：1、钢棒中心处，磁感应强度为02、钢棒的表面，磁感应强度达到最大3、离开钢棒表面，H随着r的增大而减小H不同点：直流电磁化，从钢棒中心到表面，H是直线上升到最大；交流磁化，由于集肤效应，只有在钢棒近表面才有H，并缓慢上升，在接近表面时达到最大. 磁感应强度分布特点：由于钢棒的磁导率高，磁感应强度远大于磁场强度；在钢棒表面时，磁感应强度突变到最大值，之后随着r增大突降后，与磁场强度曲线重合。
磁粉探伤机的工作原理和检测方法引言：磁粉探伤是一种常用的无损检测方法，广泛应用于工业领域。
磁粉探伤机作为一种重要的设备，可以快速高效地检测表面和近表面的裂纹、缺陷等隐患，保证工件的质量和安全性。
本文将介绍磁粉探伤机的工作原理和常用的检测方法。
一、磁粉探伤机的工作原理磁粉探伤机利用磁场的特性来检测工件表面和近表面的缺陷。
其工作原理基于安培定律和铁磁材料磁化过程中的磁滞现象。
1. 安培定律原理根据安培定律，电流通过导线时，会在周围产生磁场。
磁粉探伤机通过通电线圈在工件表面产生磁场，用于检测缺陷。
当工件表面有缺陷时，由于磁场的不均匀性，会引起磁粉在缺陷附近集聚，形成磁粉集团。
2. 磁滞现象原理磁滞现象是指铁磁材料在磁场中磁化和去磁化过程中，磁化强度不随磁场的变化而线性变化的现象。
利用磁滞现象，磁粉探伤机可以通过观察磁粉集团的形状和大小，来判断工件表面和近表面的缺陷位置和形态。
二、磁粉探伤机的检测方法磁粉探伤机的检测方法主要包括干法和湿法两种。
下面将详细介绍这两种常用的方法。
1. 干法干法是指在磁粉探伤过程中不使用液体介质。
具体步骤如下：（1）清洁工件表面，确保无杂质和油污。
（2）涂覆磁粉剂。
磁粉剂通过与工件磁场交互作用，形成磁粉集团，并沉积在缺陷表面。
（3）观察和评估磁粉集团。
使用特定的光源和磁粉观察仪对工件进行观察，根据磁粉集团的形状、大小和密度等特征，判断缺陷的位置和形态。
干法适用于对表面和近表面的缺陷进行检测，具有操作简单、成本较低等优势。
然而，干法对于微小和深埋缺陷的检测能力较弱。
2. 湿法湿法是指在磁粉探伤过程中使用液体介质。
具体步骤如下：（1）清洁工件表面，确保无杂质和油污。
（2）涂覆磁粉悬液。
磁粉悬液包含磁粉和水或油剂，通过浸渍到缺陷表面形成磁粉集团。
（3）观察和评估磁粉集团。
使用特定的光源和磁粉观察仪对工件进行观察，根据磁粉集团的形状、大小和密度等特征，判断缺陷的位置和形态。
湿法相对于干法，具有更高的检测灵敏度和检测深度。
磁粉检测技术（Magnetic Particle Testing，简称MT或MPI）是一种非破坏性检测（Non-Destructive Testing，NDT）方法，广泛用于检测金属零件的表面和近表面缺陷。
这项技术主要用于发现磁性材料中的裂纹、夹杂、疲劳裂纹、焊缝问题等缺陷。
以下是磁粉检测技术的基本原理和步骤：原理：1. 基本原理：磁粉检测的基本原理是通过在待检测物体表面施加磁场，并在施加磁场的同时撒布铁磁性粉末。
如果存在表面裂纹或其他缺陷，磁粉会在缺陷处形成磁通漏磁，从而可见。
2. 磁通漏磁：当磁通遇到表面或近表面的裂纹时，部分磁通会逸散到周围，形成漏磁场。
这些漏磁场将吸附磁粉，标示出缺陷的位置。
检测步骤：1. 清理表面：首先，需要清理待检测表面，确保表面不受油脂、污垢等影响。
2. 施加磁场：使用电流通过绕组或者磁铁来产生磁场，将待检测物体置于磁场中。
这个步骤会导致磁通穿过物体。
3. 撒布磁粉：在物体表面均匀地撒布铁磁性粉末，通常是黑色或红色的铁粉。
4. 观察：在施加磁场的同时，观察物体表面，特别关注磁粉是否在某些区域集聚，这可能是漏磁场暗示的缺陷。
5. 清理和评估：检测完成后，清理磁粉，然后进行评估。
缺陷的位置、大小和形状可以通过磁粉的沉积来确定。
应用领域：-焊缝检测：用于检测焊缝中的裂纹和其他缺陷。
-表面裂纹检测：用于发现金属表面的裂纹。
-疲劳裂纹检测：用于检测金属零件中的疲劳裂纹。
-轴类零部件检测：用于检测轴、轴承等零部件的缺陷。
磁粉检测是一种灵敏、快速的检测方法，但其缺点是只能应用于磁性材料。
因此，在检测非磁性材料时，需要采用其他非破坏性检测技术，如超声波检测。
磁粉检测原理铁磁性材料和工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁感应线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出不连续性的位置、形状、大小和严重程度。
磁粉检测的基础是不连续性处漏磁场与磁粉的磁性相互作用。
磁粉检测是靠漏磁场吸附磁粉形成磁痕显示缺陷的。
磁痕显示程度不仅与缺陷性质、磁化方法、磁化规范、磁粉施加方式、工件表面状态和照明条件等有关，还与磁粉本身的性能如磁特性、粒度、形状、流动性、密度和识别度有关。
磁粉的性能1、磁特性：高磁导率、低矫顽力、低剩磁 2、粒度 3、形状4、流动性 5、密度 6、识别度衡量磁粉性能最根本的办法还是通过综合性能（系统灵敏度）试验的结果确定。
磁粉检测适用范围1适用于检测铁磁性材料工件表面和近表面尺寸很小、间隙极窄和目视难以看出的缺陷。
2适用于检测马氏体不锈钢和沉淀硬化不锈钢材料，但不适用于检测奥氏体不锈钢材料和用奥氏体不锈钢焊条焊接的焊接接头，也不适用于检测铜、铝、镁、钛合金等非磁性材料。
3适用于检测工件表面和近表面的裂纹、白点、发纹、折叠、疏松、冷隔、气孔和夹杂等缺陷，但不适用于检测工件表面浅而宽的划伤、针孔状缺陷、埋藏较深的内部缺陷和延伸方向与磁力线方向夹角小于20°的缺陷; 4适用于检测未加工的铁磁性原材料和加工的半成品、成品件及在役与使用过的工件及特种设备。
5适用于检测管材、棒材、板材、型材和锻钢件、铸钢件及焊接件。
磁粉检测的优点：1可检测出铁磁材料表面或近表面的缺陷 2能直观显示缺陷位置、大小、形状和严重程度3具有很高的检测灵敏度 ,可检测微米级宽度的缺陷 4单个工件检测速度快，工艺简单，成本低廉，污染少 5.采用合适的磁化方法，几乎可以检测到工件的各个部位，基本上不受工件大小和形状的限 6.缺陷检测重复性好7.可检测受腐蚀的表面局限性：1.只能适用于检测铁磁性材料，不适用于检测奥氏体不锈钢及其他非铁磁性材料22.只适合检测工件的表面和近表面缺陷 3.检测时的灵敏度与磁化方向有很大关系，若缺陷方向与磁化方向近似平行或缺陷与工件表面夹角小于20°，缺陷就难以发现。
磁粉检测的原理及应用一、原理介绍磁粉检测是一种非破坏性检测方法，通过施加磁场和应用磁粉颗粒来检测材料表面和近表面的表面裂纹、缺陷或异质性。
它基于磁力线在受磁性材料中的分布和漏磁现象来实现缺陷的检测。
具体原理如下： 1. 磁场的施加：首先要在待检测的零件上施加磁场，可以通过电磁铁或永久磁体来实现。
磁场的方向和强度对检测的效果有重要影响。
2. 漏磁现象：当材料中存在缺陷时，磁力线会受到阻碍，导致磁场发生变化。
这种变化会导致磁力线从材料表面泄露出来，形成漏磁场。
3. 磁粉浸渍：将磁粉颗粒在液态或干态下喷洒或撒布在待检测的零件表面。
磁粉能够通过磁场作用，附着在漏磁场上形成磁粉沉积，从而对缺陷进行可视化。
4. 检测缺陷：通过观察磁粉沉积情况，可以判断出存在的表面裂纹、缺陷或异质性。
这些缺陷会在磁粉上出现黑色或红色的线状或点状。
二、应用场景磁粉检测广泛应用于各个行业中，特别是对金属材料的表面裂纹和缺陷的检测。
以下是磁粉检测的一些常见应用场景： - 航空航天：对飞机结构中的关键零件进行磁粉检测，以确保其安全可靠。
特别是对发动机、翼梁等部件的检测，以防止由于裂纹引起的事故。
- 铁路运输：对列车车轮、轨道、铁道桥等关键部件进行磁粉检测，以确保其运行的安全性和可靠性。
防止由于裂纹等缺陷引起的事故。
- 石油化工：对石油化工设备的关键部件进行磁粉检测，以确保其密封性和强度。
防止发生泄漏和破裂事故。
- 锅炉压力容器：对锅炉和压力容器的焊接接头进行磁粉检测，以排除焊接缺陷和裂纹，确保其承压能力。
- 汽车制造：对汽车发动机零件和关键零件进行磁粉检测，以确保其质量和使用寿命。
防止由于裂纹等缺陷引起的事故。
三、磁粉检测的优势磁粉检测具有以下优势，使其成为一种广泛应用的非破坏性检测方法： 1. 快速高效：磁粉检测对于大批量零件的检测非常高效，可以快速获得结果。
2. 灵敏度高：磁粉检测能够对微小的缺陷和裂纹进行检测，有很高的灵敏度。
磁粉检测课件磁粉检测课件磁粉检测是一种常见的无损检测方法，广泛应用于工业领域。
它通过利用磁场和磁粉的相互作用原理，检测出工件表面和近表面的缺陷，如裂纹、气孔等。
本文将介绍磁粉检测的原理、应用领域以及操作步骤。
一、磁粉检测的原理磁粉检测的原理基于磁场的作用。
当磁场通过具有磁导率的物质时，会产生磁通量。
而当磁通量通过有缺陷的物质时，由于缺陷对磁场的干扰，磁通量会发生变化。
通过观察这种变化，就可以检测出物质中的缺陷。
在磁粉检测中，通常使用铁磁性材料作为被测物质。
首先，将被测物质表面涂覆上一层磁粉。
然后，通过电流或磁体产生磁场，使被测物质成为一个磁体。
由于被测物质中存在缺陷，磁场会发生变化。
最后，观察磁粉在被测物质表面的分布情况，就可以发现缺陷。
二、磁粉检测的应用领域磁粉检测广泛应用于工业领域，特别是对于铁磁性材料的检测。
以下是一些常见的应用领域：1. 钢铁制造业：在钢铁制造过程中，磁粉检测可以用于检测钢材中的裂纹、气孔等缺陷，确保产品质量。
2. 航空航天工业：在航空航天领域，磁粉检测被广泛应用于飞机发动机零部件的检测，以确保零部件的可靠性和安全性。
3. 铁路交通领域：在铁路交通领域，磁粉检测可以用于检测铁轨和车轮等关键部件的缺陷，以保证列车运行的安全性。
4. 石油化工行业：在石油化工行业，磁粉检测可以用于检测管道、容器等设备中的裂纹和腐蚀等缺陷，以确保生产过程的安全性。
三、磁粉检测的操作步骤进行磁粉检测时，需要按照一定的步骤进行操作。
以下是一般的操作步骤：1. 准备工作：首先，需要准备好所需的设备和材料，包括磁粉、磁场发生器、清洁剂等。
2. 表面处理：对被测物体的表面进行清洁处理，以确保磁粉能够充分附着在表面。
3. 涂粉：将磁粉均匀地涂覆在被测物体的表面上，可以使用手动或自动喷粉设备。
4. 产生磁场：通过电流或磁体产生磁场，使被测物体成为一个磁体。
5. 观察检测：观察磁粉在被测物体表面的分布情况，寻找可能存在的缺陷。
