磁粉检测ppt课件

磁粉检测ppt课件
23
转磁场最大幅值方向正交的机会，因此可获得最强的缺陷漏磁场。
第四章 磁粉检测
二、 磁化电流 为了在工件上产生磁场而采用的电流称为磁化电流。 磁粉 检测采用的磁化电流有交流、 直流和整流电流。
24
第四章 磁粉检测
（一）交流磁化
优点：（1）交流电的趋肤效应可提高检测表面缺陷的灵敏度；
（2）交流磁化的磁场随时间变化，可实现复合磁化；
为磁滞回线。根据磁滞回线形状的不同，可以把铁磁性材料划 分为软磁性和硬磁性材料两类。
软磁性材料的磁滞特性不显著。矫顽磁力很小，剩磁非常容 易消除；
硬磁性材料的磁滞特性则非常显著，矫顽磁力和剩磁都很大， 适于制造永久磁铁。
9
第四章 磁粉检测
影响磁特性的主要因素：
铁磁性材料的晶格结构不同，其磁性会有显著改变。在常温下，面心立 方晶格的铁是非磁性材料，体心立方晶格的铁则是铁磁性材料。除此以 外，材料的合金化、冷加工及热处理状态都会影响材料的磁特性。例如： (1) 随着含碳量的增加，碳钢的矫顽力几乎呈线性增大，而最大
10
第四章 磁粉检测
二、漏磁场
漏磁场是指被磁化物体内部的磁力线在缺陷或磁路截面 发生突变的部位离开或进入物体表面所形成的磁场。
漏磁场的成因在于磁导率的突变。若被磁化的工件上存在缺陷，由 于缺陷内所含的物质一般有远低于铁磁性材料的磁导率，因而造成了缺陷 附近磁力线的弯曲和压缩。如果该缺陷位于工件的表面或近表面，则部分 磁力线就会在缺陷处逸出工件表面进入空气中，绕过缺陷后再折回工件， 由此形成了缺陷的漏磁场。如果在漏磁场处撒上 磁导率很高的磁粉，因为磁力线穿过磁粉比穿过 空气更容易，所以磁粉会被该漏磁场吸附。
16
第四章 磁粉检测
（一）周向磁化

cs10502磁粉检测教学课件第一部分磁粉检测的基本原理.ppt

cs10502磁粉检测教学课件第一部分磁粉检测的基本原理.ppt
综上所述
磁粉检测的首要前提是如何获得足够强度的缺陷漏磁场
谢谢！
❖ MT是无损检测中应用较早的一种方法
1919年国外就已制成探伤用实验设备
❖ 可用于钢材、型材、管材及锻造毛坯等原材料及 成品表面与近表面质量的检验，也可用于重要的 机械设备、压力容器及石油化工设备焊接 前检验母材、焊接过程中和焊接以后检验焊 缝及其热影响区裂纹等缺陷的主要手段之一 。

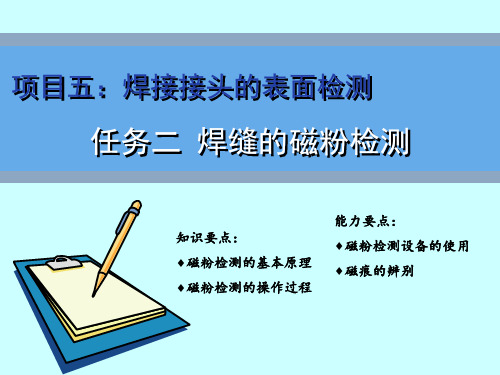

• 本任务重点：磁粉探伤仪操作的使用 • 本任务难点：选择探头和试片的型号，仪
器与探头的配合使用 。 • 学习方法建议：
– 通过阅读设备使用说明书进行操作； – 教师示范仪器，说明初次使用时的安全事项 – 查阅资料学习试块的用途。
第1部分 焊接方磁法粉与检设备测的基本原理
2020/11/16
❖ 利用磁粉的聚集显示磁性材料及其工件表面与近 表面缺陷的无损检测方法称为磁粉检测，简称MT
不能用于抗磁性的材料（如Cu）及顺磁性材料 （如Al、Cr、Mn），工程上统称为非磁性材料 的检测
磁粉探伤对表面缺陷灵敏度最大，表面以下的缺 陷随着埋藏深度的增加而迅速降低
主要用于检测表面和近表面缺陷，属于表面探伤
积可指出缺陷的部位、方向和强度，但不能确定 缺陷的深度
一、MT原理 • 铁磁性材料工件被磁化后，其中会有磁力线通过 • 若工件内部无缺陷，则磁力线在其内部均匀分布
• 2、网络资源： – 中国工业检测网/ – 无损检测检测网/ – 无损检测标准网/ – 中国无损检测学会信息网 / – 无损检测咨询网/ – 中国机械工程学会无损检测学会网 /ndt/
最终被吸附在缺陷上。
缺陷的漏磁场宽度比实
际缺陷本身大数倍乃至
数十倍，磁粉被其吸附
后形成的磁痕能够放大

磁粉检测基础知识及原理 ppt课件

磁粉检测基础知识及原理 ppt课件

7
磁力线
（b）具有机加工槽的条形磁铁产生的漏磁场
（c）纵向磁化裂纹产生的漏磁场
条形磁铁的磁力线分布
2020/10/28
（a）马蹄形磁铁被校直成条形磁铁后N极和S极的位置 8
磁力线在每点的切线方向代表磁场的方向，磁力线 的疏密程度反映磁场的大小。
磁力线具有以下特性： • 磁力线是具有方向性的闭合曲线。在磁体内，磁力线是由S极
磁粉检测在压力容器定期检验中的重要性
2020/10/28
6
2 磁粉探伤的物理基础
2.1 磁粉探伤中的相关物理量
2.1.1 磁的基本现象
磁性、磁体、磁极、磁化
磁性：磁铁能够吸引铁磁性材料的性质叫磁性。
磁体：凡能够吸引其他铁磁性材料的物体叫磁体。
磁极：靠近磁铁两端磁性特别强吸附磁粉特别多的区域称为磁极。
和利用检测元件探测漏磁场。其区别在于，磁粉探伤是利用铁磁性
粉末－磁粉，作为磁场的传感器，即利用漏磁场吸附施加在不连续
性处的磁粉聚集形成磁痕，从而显示出不连续性的位置、形状和大
小。利用检测元件探测漏磁场的磁场传感器有磁带、霍尔元件、磁
敏二极管和感应线圈等。
利用检测元件检测漏磁场：录磁探伤法、感应线圈探伤法、霍
马氏体不锈钢和沉淀硬化不锈钢具有磁性，可进行MT。 MT可发现裂纹、夹杂、发纹、白点、折叠、冷隔和疏松等缺陷。
磁粉检测程序
磁粉检测的七个程序是：
(1)预处理；
(2)磁化；
(3)施加磁粉或磁悬液；(4)磁痕的观察与记录；
(5)缺陷评级；
(6)退磁；
(7)后处理。
2020/10/28
5
局限性：
MT不能检测奥氏体不锈钢材料和用奥氏体不锈钢焊条 焊接的焊缝，也不能检测铜、铝、镁、钛等非磁性材料。 对于表面浅的划伤、埋藏较深的孔洞和与工件表面夹角 小于20°的分层和折中国工业检验检测网

磁粉检测课件

磁粉检测课件

磁粉检测课件磁粉检测课件磁粉检测是一种常见的无损检测方法，广泛应用于工业领域。

它通过利用磁场和磁粉的相互作用原理，检测出工件表面和近表面的缺陷，如裂纹、气孔等。

本文将介绍磁粉检测的原理、应用领域以及操作步骤。

一、磁粉检测的原理磁粉检测的原理基于磁场的作用。

当磁场通过具有磁导率的物质时，会产生磁通量。

而当磁通量通过有缺陷的物质时，由于缺陷对磁场的干扰，磁通量会发生变化。

通过观察这种变化，就可以检测出物质中的缺陷。

在磁粉检测中，通常使用铁磁性材料作为被测物质。

首先，将被测物质表面涂覆上一层磁粉。

然后，通过电流或磁体产生磁场，使被测物质成为一个磁体。

由于被测物质中存在缺陷，磁场会发生变化。

最后，观察磁粉在被测物质表面的分布情况，就可以发现缺陷。

二、磁粉检测的应用领域磁粉检测广泛应用于工业领域，特别是对于铁磁性材料的检测。

以下是一些常见的应用领域：1. 钢铁制造业：在钢铁制造过程中，磁粉检测可以用于检测钢材中的裂纹、气孔等缺陷，确保产品质量。

2. 航空航天工业：在航空航天领域，磁粉检测被广泛应用于飞机发动机零部件的检测，以确保零部件的可靠性和安全性。

3. 铁路交通领域：在铁路交通领域，磁粉检测可以用于检测铁轨和车轮等关键部件的缺陷，以保证列车运行的安全性。

4. 石油化工行业：在石油化工行业，磁粉检测可以用于检测管道、容器等设备中的裂纹和腐蚀等缺陷，以确保生产过程的安全性。

三、磁粉检测的操作步骤进行磁粉检测时，需要按照一定的步骤进行操作。

以下是一般的操作步骤：1. 准备工作：首先，需要准备好所需的设备和材料，包括磁粉、磁场发生器、清洁剂等。

2. 表面处理：对被测物体的表面进行清洁处理，以确保磁粉能够充分附着在表面。

3. 涂粉：将磁粉均匀地涂覆在被测物体的表面上，可以使用手动或自动喷粉设备。

4. 产生磁场：通过电流或磁体产生磁场，使被测物体成为一个磁体。

5. 观察检测：观察磁粉在被测物体表面的分布情况，寻找可能存在的缺陷。

磁粉检测—磁粉检测基本原理(无损检测课件)

磁粉检测—磁粉检测基本原理(无损检测课件)

磁化规范
制定磁化规范的方法： ➢ 用经验公式计算； ➢ 用仪器测量工件表面的磁场强度； ➢ 测绘钢材磁特性曲线； ➢ 用标准试片确定大致的磁化规范。
第2节 磁粉检测的基本原理
1. 磁粉检测原理
磁粉检测原理
铁磁性材料和工件被磁化后， 由于不连续性的存在，使工 件表面和近表面的磁力线发 生局部畸而产生漏磁场，吸 附施加在工件表面的磁粉， 形成在合适光照下目视可见 的磁痕，从而显示不连续的 位置、形状和大小。
2. 使用范围
磁粉检测适用范围
铁磁性材料表面和近表面尺寸很小，间隙极窄，目视难以 看出的不连续性（长0.1mm,宽为微米级的裂纹）；
未加工的原材料、加工的半成品、成品工件及在役或使用 过的零部件进行探伤，还能对板材、型材、管材、棒材、 焊接件、铸件及锻件进行探伤；
可以发现裂纹、夹杂、发纹、白点、折叠、冷隔和疏松等 缺陷。
第2节 磁粉检测的基本原理
磁化电流
为了在工件上产生磁场而采用的电流称为磁化电流。 方法：交流电、整流电、直流电和冲击电流。
磁化电流特点
交流电磁化湿法检验，对工件微小缺陷检测灵敏度高； 交流电的深入深度低于整流电和直流电； 交流电用于剩磁法检验时，应加装断电相位控制器； 交流电磁化连续法——有效值电流，剩磁检验——峰值电流； 整流电流中交流分量越大，检测近表面较深缺陷的能力越小； 单相半波整流电磁化干法检验，对工件近表面缺陷检测灵敏度高； 三相全波整流电可检测工件近表面较深的缺陷； 直流电可检测工件近表面最深的缺陷； 冲击电流只能用于剩
磁化规范
制定磁化规范考虑的因素 ➢ 工件的材料、热处理状态和磁特性——确定采用连续法还
是剩磁法及相应的磁化规范； ➢ 工件尺寸、形状、表面状态和欲检缺陷的几何形状和位

磁粉检测ppt课件

磁粉检测ppt课件
示、焊缝及紧固件上任何长度大于1.5mm的线性缺陷显 示、锻件上任何长度大于2mm的线性缺陷显示、单个尺 寸大于或等于4mm的圆型缺陷显示
缺陷显示累积长度的等级评定 mm
评定区尺寸
Ⅰ
Ⅱ
等 级
Ⅲ
Ⅳ
Ⅴ
35×100 焊缝及高压紧固件
100×100 用于各类锻件
＜0.5
＜0.5
≤2
≤3
≤4
≤9
≤8
≤18
大于Ⅳ级者
磁粉检测设备的主体部分可按下述方式分类：
〔1〕按携带方式分类：手提式、挪动式和固定式。
〔2〕按磁化电流分类：直流电式、交流电式、半波整 流电式、全波整流电式、穿棒通电式、感应电流式、交 叉充电式及充电充磁综合式等。
〔3〕按充电方向或充磁方向及构造特点分类：纵向充 电式〔周向磁化法〕、纵向磁化式〔磁轭法〕、摆动磁 场式和旋转磁场式等。
电流增加或减小250A I：磁化电流值，A； L：触头间距，mm. I：磁化电流值，A；
N：线圈匝数； L：工件长度，mm； D：工件直径或横截面上最大尺寸，mm； R：线圈半径，mm；
L/D＜3时不适用； L/D≥10时取10代入
符号意义同上
三、磁粉检测操作
1．工件的预处置——去除外表油污、锈蚀、毛刺、氧化皮 2．磁化——根据选定的磁化规范进展磁化 延续法——磁化的同时，将磁粉或磁悬液施加到工件外表 剩磁法——停顿磁化后，将磁粉或磁悬液施加到工件外表 3．施加磁粉 4．磁痕察看分析——肉眼察看或借助放大镜察看 5．退磁及后处置——使工件剩磁回零的过程叫退磁。 交流退磁——将工件从通电的磁化线圈中缓慢移出，或将工
第十一章 磁粉检测

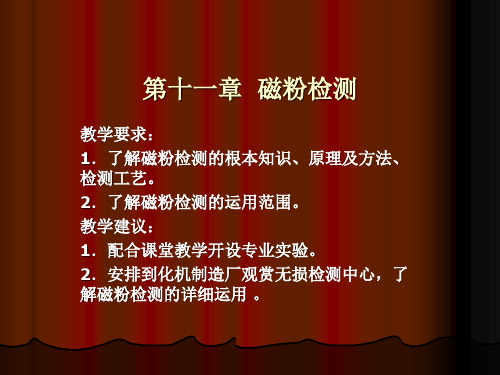

教学要求： 1．了解磁粉检测的根本知识、原理及方法、 检测工艺。 2．了解磁粉检测的运用范围。 教学建议： 1．配合课堂教学开设专业实验。 2．安排到化机制造厂观赏无损检测中心，了 解磁粉检测的详细运用 。

磁粉探伤检测培训PPT课件


记录和分析
详细记录发现的缺陷位置、形 状等信息，进行初步分析，并 制定处理措施。
检测后处理
01
02
03
清理工件
清除工件表面残留的磁粉 和磁悬液，保持工件清洁。
整理报告
根据检测结果编写报告， 汇总分析结果，提出处理 建议。
归档保存
将检测报告和相关资料归 档保存，以便日后查阅和 使用。
03
磁粉探伤检测结果分析
3
2. 使用高灵敏度磁粉探伤机对材料进行磁化处理， 观察材料表面是否有磁粉聚集的区域，判断是否 存在缺陷。
案例三：某航空材料的磁粉探伤检测
3. 对检测结果进行分析和记录，对 发现的缺陷进行分类和评估。
案例总结：该航空材料经过磁粉探伤 检测，成功发现了微小的表面裂纹等 缺陷，为后续修复和维护提供了依据 ，确保了飞行安全。
磁粉探伤检测具有高灵敏度、高精度和高可靠性等特点，广泛应用于各种金属材料 的检测。
磁粉探伤检测的原理
磁粉探伤检测的原理基于磁场感应原 理，当材料被磁化后，内部的缺陷和 损伤会产生磁场扰动，形成漏磁场。
磁粉探伤检测可以通过不同的磁化方 式（如纵向磁化和横向磁化）和磁粉 类型（如铁粉和荧光磁粉）来提高检 测的精度和可靠性。
05
案例分析
案例一：某机械零件的磁粉探伤检测
检测目的
检测某机械零件是否存在表面或 近表面缺陷，以确保产品质量和 安全性。
检测设备
磁粉探伤机、磁悬液、照明设备 等。
案例一：某机械零件的磁粉探伤检测
检测步骤 1. 对机械零件进行表面预处理，去除油污、锈迹等杂质。
2. 对零件进行磁化处理，使其产生磁场。
案例一：某机械零件的磁粉探伤检测
3. 喷洒磁悬液，观察零件表面 是否有磁粉聚集的区域，判断是

磁粉检测—磁粉检测基础知识(无损检测课件)

✓ 把磁粉探伤后的零件从一个通交流电的螺线管中慢慢抽出，由 于螺线管的磁极方向不断改变，所以工件也就退磁了。此法对 用交流电磁化还是对直流电磁化的工件均适用。
影响漏磁场大小因素 ➢ 外加磁场强度的影响； ➢ 缺陷位置和形状的影响；(深度、方向、深宽比） ➢ 工件表面覆盖层的影响； ➢ 工件材料及状态的影响。(晶粒、含碳量、热处理、合金元素、冷加工等）
第1节 磁粉检测的基础知识
磁滞回线
磁滞回线：
铁磁性工件在交变磁 场的作用下，由于在 ห้องสมุดไป่ตู้件上磁感应强度变 化滞后于磁化场的变 化，形成一个叶子形 成闭合回线，称为磁 滞回线。
退磁
退磁原因:由于铁磁性材料的顽磁性使经探伤的零件内有
剩磁,剩磁会使回转零件吸附铁屑而加剧磨损和使仪表工作 不正常。经磁粉探伤的零件必须退磁.
退磁
退磁操作:
✓ 零件磁粉探伤后还要经700℃以上热处理，可不进行退磁。
✓ 一般用交流电磁化的工件，用交流电退磁，退磁时电流强度应 大于磁化电流强度，只要把磁化电流强度逐步减少到零工件就 退磁了；而用直流电磁化的工件就用直流电退磁，退磁电流也 要强过磁化电流，只要将退磁电流的方向不断来回改变，强度 逐级减少到零，工件也就退磁了。
第1节 晶体结构
2．晶体结构的基本知识
（1）晶格 假定晶体中的物质质点都是固定的刚球， 由这些刚球堆垛而成晶体，如图所示，即原子堆垛 模型。
为了研究方便，假设通过这些质点的中心画出许多空间直线 形成空间格架，这种假想的格架在晶体学上就称为晶格。晶格 中的每个点叫做晶格结点。
（2）晶胞 从晶格中选取一个能够完全反映晶格 特征的最小的几何单元来分析晶体中原子排列的规 律，这个最小的几何单元称为晶胞。
（3）晶格常数 在三维空间中，晶胞的几何特征即大小和形 状常以晶胞的棱边长度a、b、c及棱边夹角α、β、γ来描述， 其中晶胞的棱边长度a、b、c一般称为晶格常数。

磁粉基础-PPT精选

式中，β1和β2分别为直线的两个端点到P点的矢量与P点到直 导线垂线之间的夹角。角β从垂线向上转时取正值，从垂线向下转
时取负值。
对于“无限长”载流直导体，则取
1


2
2


2
则上式变为
B4 0a I si2 nsi n2)( 2 0a I
（3）载流圆线圈轴线上的磁场
电流元所激发的磁感应强度
式中，dl表示在载流导体上沿电流方向所取的 线元，I为导线中的电流，r是从电流元所在点到P 点的矢量r的大小，
0 4107 H/m，称为真空磁导率，dB的 方向垂直于Idl与r组成的平面，指向为由Idl经小 于π的角度转向r时右螺旋前进的方向， 如上图所
示。
（2）载流长直导体的磁场
小。如图1－1所示。
磁粉探伤的适用性:
磁粉探伤适用于检测铁磁性材料表面和近表面尺寸很 小、间隙极窄（如可检测出长0.1mm、宽为微米级的 裂纹），目视难以看出的不连续性。
磁粉检测可对原材料、半成品、成品工件和在役的零部件检测探 伤，还可对板材、型材、管材、棒材、焊接件、铸钢件及锻钢件进 行检测。
马氏体不锈钢和沉淀硬化不锈钢具有磁性，可进行MT。 MT可发现裂纹、夹杂、发纹、白点、折叠、冷隔和疏松等缺陷。
• 磁感应线互不相交。 • 磁感应线可描述磁场的大小和方3 真空中的恒定磁场
1 磁感应强度B ：
设一电量为q的电荷在磁场中，以速度υ运动，其受到的最大磁力为Fm，
则该点磁感应强度的大小为：
B Fm q
磁感应强度B为矢量，其方向为该点处小磁针N极的方向，可以用右手螺旋法 则来确定：由正电荷所受力Fm的方向，沿小于π的角度转向正电荷运动速 度υ的方向，这时螺旋前进的方向便是该点B的方向，如图2-7所示；

磁粉检测.ppt

施加磁粉的气流应缓慢。 可用皮老虎或压缩空气吹去多余的磁 粉；要控制得当步骤
（一）连续法 外加磁场磁化的 同时，施加磁粉 或磁悬液到工件 的磁粉探伤方法， 称为连续法。 适用于所有铁磁 材料。
通电 要求
湿连续法：先用磁悬液润湿工件表面，在 通电磁化的同时浇磁悬液，停止浇磁悬液，再 通电数次，待磁痕形成后再停电。
操作 要点
连续法：宜用浇法，液流不可太急， 以免冲掉磁痕； 剩磁法：可用浇法和浸法；浇法灵 敏度低于浸法；浸法要控制时间。
美国磁通磁悬液喷洒系统
二、方法与工艺（续）
（二）干法 用干磁粉直接被吸附显示缺陷的方法称为干法。
操作 要点
工件表面清理，应干燥干净，磁粉亦 应干燥。
工件磁化后施加磁粉，在观察磁痕后 再撤去磁场。
吊钩的磁粉检测
美国磁通P-1500便携式激磁主机
二、方法与工艺（续）
（二）纵向磁化方法 磁力线相互平行的磁场为纵向磁场，产生纵向磁场的方法称为纵向磁化法。纵 向磁场宜于发现与工件轴向垂直的周向（横向）缺陷。
美国磁通纵向磁粉探伤机MZ-2060
二、方法与工艺（续）
（一）湿法 磁粉悬浮于载液中进行探伤的方法称湿法。湿法可用浇法或浸法。
四、主要特点
优点：无损，操作简单方便，检测成本低，对铁磁性材料表面及近表面缺陷检 测灵敏度高，是表面缺陷检测的首选方法。
缺点：对被检测件的表面光滑度要求高，对检测人员的技术和经验要求高，检 测范围小检测速度慢。
磁粉检测设备与材料
五、应用实例
（1）适用于检测铁磁性材料表面和近表面缺陷。 （2）适用于检测铁镍基铁磁性材料，例如：马氏体不锈钢和沉淀硬化不锈 钢材料，不适用于检测非磁性材料，例如：奥氏体不锈钢材料。 （3）适用于检测未加工的原材料（如钢坯）和加工的半成品、成品件及在 役与使用过的工件。 （4）适用于检测工件表面和近表面较小的缺陷，不适合检测浅而宽的缺陷。
