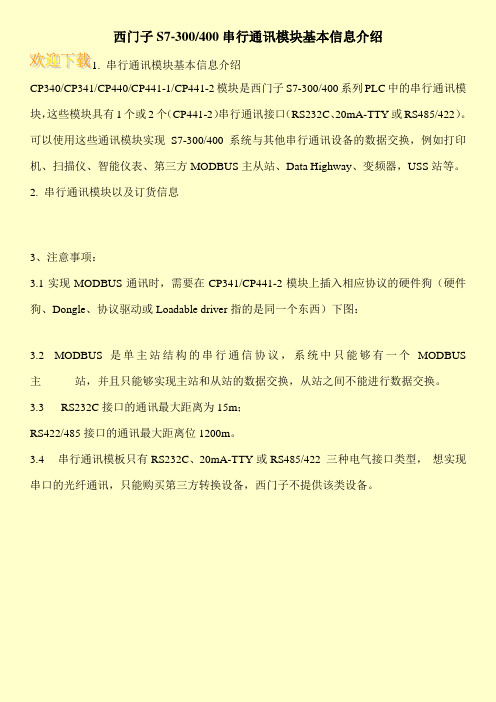

西门子CP441-2实现Modbus RTU通讯

Modbus RTU 协议的多站点轮询（CP341，RS485）1.硬件列表2.组态配置3.编程4.总结12 组态配置1、组态CPU及CP341，如图1将CP341逻辑地址设为256。

图12、设置Modbus总线传输速率和帧字符结构双击CP341->Parameters－>Protocol中选择Modbus Master；双击信封Protocol，选择Modbus Master设置总线传输速率和帧字符结构以及，其它从站的设置必须和主站设置一致。

如图，本例传输速率为9.6Kbit/s，帧字符1-8-e-1，即1位起始位，8位数据位，偶校验，1位停止位。

图23、设置电气接口选择半双工RS 485，接收端初始状态按图3设置，各从站的接口电气标准应和主站一致，如图，具体配置步骤请参考手册《CP340/341/440/441通讯及编程》。

图33 编程1、创建发送数据块DB1如图，定义Modbus功能码03的数据格式，更多功能码格式参考手册《以用于PtP CP MODBUS 协议 RTU 格式 S7 的 SIMATIC 可加载驱动程序为主站》图42、创建接收数据DB在此共建立了2个DB（DB4,DB5）分别存放来自两个从站的数据，每个DB分配了一个0～1000个字的整型数组如图。

图53、创建轮询功能块FC1设置指令计数器（MW2），如图，本例中设置为2，即2两条指令。

图6根据指令计数器值构造发送指令并指定接收缓冲区。

如图，指令计数器数值为1，构造的发送指令为访问1号从站，功能码03，起始地址0（对应Modbus地址40001），4个寄存器；接收缓冲区为数据块DB4，起始地址为0。

图7如图，指令计数器数值为2，构造的发送指令为访问2号从站，功能码03，起始地址0（对应Modbus地址40001），4个寄存器；接收缓冲区为数据块DB5，起始地址为2。

图8为了实现数据发送和接收，FC1中还必须调用CP341发送FB8 和接收FB7 功能块。

PLC主站1、Modbus RTU 主站初始化（MBUS-CTRL 指令）ENEN ：使能端，要一直接通；Mode：1=Modbus RTU通信0=PPI通信；Baud ：波特率4800 9600 19200 38400 ；Parity：0=无校验、1=奇校验、2=偶校验；Port ：通讯端口选择0=本身集成端口、1=扩展信号板端口；Timeout：通讯最大等待回复时间，单位ms ;Done ：完成标志位；Error ：错误代码。

2、读写指令MBUS-MSGEN：使能端，一直接通；First：读写触发，需配合沿指令使用；Slave：从站地址；RW：0=读、1=写；Addr ：读写从站的Modbus首地址；Count：读写数量；DataPtr：数据指针（用于存储将要读取或写入的数据）；其他同上。

PLC从站1、Modbus RTU 从站初始化（MBUS-INIT）EN：使能端，使用SM0.1激活；Mode：1=Modbus、0=PPI ；Addr：从站站地址；Baud：波特率；Parity：奇偶校验0=无、1=奇校验、2=偶校验；Port：通讯端口选择0=集成端口、1=扩展端口；Delay：一般填0；MaxIQ：允许主站读写的最大IO点数；MaxAI：允许主站读取的最大AI字数；MaxHold：允许主站读取的最大V区字数；HoldStart：允许主站读取的V区首地址（Modbus地址为40001）；其他同上。

2、处理主站通讯请求指令（MBUS-SLAVE）变频器从站1、西门子变频器2、三菱变频器硬件接线。
