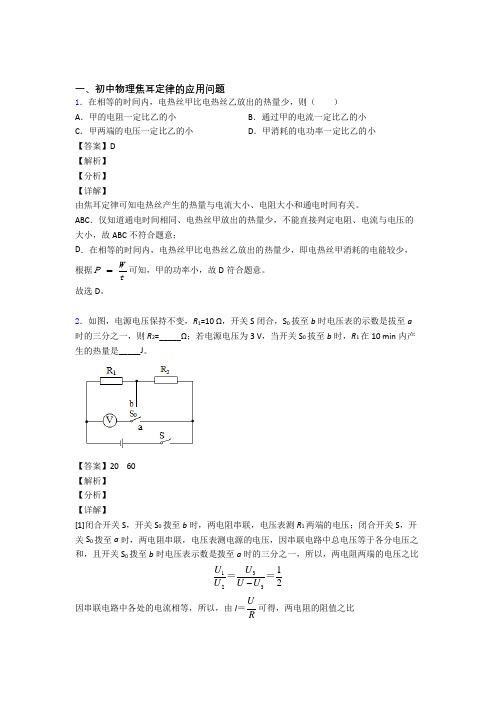

一、初中物理焦耳定律的应用问题1．在相等的时间内，电热丝甲比电热丝乙放出的热量少，则（ ） A ．甲的电阻一定比乙的小 B ．通过甲的电流一定比乙的小 C ．甲两端的电压一定比乙的小 D ．甲消耗的电功率一定比乙的小【答案】D 【解析】 【分析】 【详解】由焦耳定律可知电热丝产生的热量与电流大小、电阻大小和通电时间有关。
ABC ．仅知道通电时间相同、电热丝甲放出的热量少，不能直接判定电阻、电流与电压的大小，故ABC 不符合题意；D ．在相等的时间内，电热丝甲比电热丝乙放出的热量少，即电热丝甲消耗的电能较少，根据WP t=可知，甲的功率小，故D 符合题意。
故选D 。
2．如图，电源电压保持不变，R 1=10 Ω，开关S 闭合，S 0拔至b 时电压表的示数是拔至a 时的三分之一，则R 2=_____Ω；若电源电压为3 V ，当开关S 0拔至b 时，R 1在10 min 内产生的热量是_____J 。
【答案】20 60 【解析】 【分析】 【详解】[1]闭合开关S ，开关S 0拨至b 时，两电阻串联，电压表测R 1两端的电压；闭合开关S ，开关S 0拨至a 时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S 0拨至b 时电压表示数是拨至a 时的三分之一，所以，两电阻两端的电压之比312312U U U U U ＝＝- 因串联电路中各处的电流相等，所以，由I ＝UR可得，两电阻的阻值之比11122212U R U I U R U I＝＝＝ 则R 2的阻值R 2＝2R 1＝2×10Ω＝20Ω[2]若电源电压为3V ，当开关S 0拨至b 时，因串联电路中总电阻等于各分电阻之和，所以电路中的电流I ＝123V10Ω20ΩU R R ++＝＝0.1A R 1在10min 内产生的热量Q 1＝I 2R 1t ＝(0.1A)2×10Ω×600s ＝60J3．如图甲所示，为额定电压为 6V 的灯泡 L 的 I -U 图像．如图乙所示的电路，电源电压 12V 不变，R 1 为定值电阻，R 2 为滑动变阻器，闭合开关 S 1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V ，则灯泡的额定功率是____W ，R 1 的阻值为_____Ω，滑动变阻器 R 2 两端的最大电压为_____V ，移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，通电 1min R 2 产生的热量为_____J 。
一、初中物理焦耳定律的应用问题1．在相等的时间内，电热丝甲比电热丝乙放出的热量少，则（ ）A ．甲的电阻一定比乙的小B ．通过甲的电流一定比乙的小C ．甲两端的电压一定比乙的小D ．甲消耗的电功率一定比乙的小 【答案】D【解析】【分析】【详解】由焦耳定律可知电热丝产生的热量与电流大小、电阻大小和通电时间有关。
ABC ．仅知道通电时间相同、电热丝甲放出的热量少，不能直接判定电阻、电流与电压的大小，故ABC 不符合题意；D ．在相等的时间内，电热丝甲比电热丝乙放出的热量少，即电热丝甲消耗的电能较少，根据W P t=可知，甲的功率小，故D 符合题意。
故选D 。
2．小明将线圈电阻为4.84Ω的电动机接人220V 的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min 内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h ，电动机线圈产生________J 的热量。
【答案】0.05 41.810⨯【解析】【分析】【详解】[1]电动机在这段时间内消耗的电能为0100kW h=kW h 0.05kW h 2000n W n =⋅⋅=⋅ [2]根据公式W UIt =可以求出电动机线圈的电流为60.05 3.610J 100A 220V 360s 22W I Ut ⨯⨯===⨯⨯ 电动机线圈产生热量为224100(A) 4.84Ω180s=18000J=1.810J 22Q I Rt ==⨯⨯⨯3．家用电吹风的简化电路如图所示，主要技术参数如表。
则该电吹风正常工作吹热风时，电热丝的阻值是___________Ω，正常工作吹热风5min 电热丝产生的热量是___________J 。
【答案】55 2.64×105【解析】【详解】(1)[1]由表格数据可知，电吹风吹冷风时的功率，即电动机的功率为120W ，由图知，电吹风正常工作且吹热风时，电动机和电热丝并联，因电路的总功率等于各用电器功率之和，所以电热丝的功率：1000W 120W 880W M P P P=-=-=电热丝热； 并联电路中各支路两端的电压相等，由2U P R=可得电热丝的电阻： ()22220V 55880W U R P ===Ω电热丝电热丝；[2]电吹风正常工作且吹热风时，5分钟内电流通过电热丝产生的热量：5880W 560 2.6410J R Q W P t s ===⨯⨯=⨯。

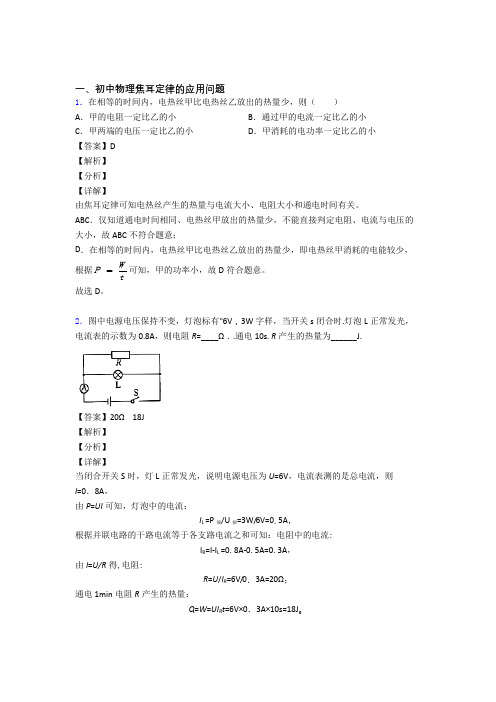

一、初中物理焦耳定律的应用问题1．在相等的时间内，电热丝甲比电热丝乙放出的热量少，则（）A．甲的电阻一定比乙的小B．通过甲的电流一定比乙的小C．甲两端的电压一定比乙的小D．甲消耗的电功率一定比乙的小【答案】D【解析】【分析】【详解】由焦耳定律可知电热丝产生的热量与电流大小、电阻大小和通电时间有关。
ABC．仅知道通电时间相同、电热丝甲放出的热量少，不能直接判定电阻、电流与电压的大小，故ABC不符合题意；D．在相等的时间内，电热丝甲比电热丝乙放出的热量少，即电热丝甲消耗的电能较少，根据WPt可知，甲的功率小，故D符合题意。
故选D。
2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。
3．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S ，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R 1的阻值是____Ω．实验时，电源电压保持5 V 不变，当滑片P 位于a 端时，由图象可得滑动变阻器消耗的电功率是_____W ．此时，电阻R 1在10 min 内产生的热量为_____J ．【答案】10 0.4 60【解析】【分析】【详解】当P 在b 端时R 2=0Ω，此时电压示数和电流示数最大，且均为R 1的数据，所以R 1的阻值为：R 1=5V =0.5AU I 总=10Ω．当滑动变阻器的滑片移到a 端时，R 2两端电压U 2=U 总-U 1=5V-1V=4V ，由图象知，当R 1的电压是1V 时，电流为0.1A ，根据串联电路的电流处处相等，∴I 2=I 1=0.1A ，∴P 2=U 2I 2=4V×0.1A=0.4W ，Q 1=W 1=U 1It=1V×0.1A×600s=60J 。
一、初中物理焦耳定律的应用问题1．在家庭电路中，导线相互连接处往往比别处更容易发热,甚至引起火灾，原因是连接处（ ）A ．电流比别处大，产生的热量多B ．电流比别处小，产生的热量多C ．电阻比别处小，产生的热量多D ．电阻比别处大，产生的热量多【答案】D【解析】【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。
导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析。
【详解】在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，在电流、通电时间相同时，产生的热量较多，往往比别处更容易发热，甚至引起火灾。
故选D 。
2．如图，电源电压保持不变，R 1=10 Ω，开关S 闭合，S 0拔至b 时电压表的示数是拔至a 时的三分之一，则R 2=_____Ω；若电源电压为3 V ，当开关S 0拔至b 时，R 1在10 min 内产生的热量是_____J 。
【答案】20 60【解析】【分析】【详解】[1]闭合开关S ，开关S 0拨至b 时，两电阻串联，电压表测R 1两端的电压；闭合开关S ，开关S 0拨至a 时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S 0拨至b 时电压表示数是拨至a 时的三分之一，所以，两电阻两端的电压之比312312U U U U U ＝＝因串联电路中各处的电流相等，所以，由I＝UR可得，两电阻的阻值之比11122212UR UIUR UI＝＝＝则R2的阻值R2＝2R1＝2×10Ω＝20Ω[2]若电源电压为3V，当开关S0拨至b时，因串联电路中总电阻等于各分电阻之和，所以电路中的电流I＝123V10Ω20ΩUR R++＝＝0.1AR1在10min内产生的热量Q1＝I2R1t＝(0.1A)2×10Ω×600s＝60J3．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。
一、初中物理焦耳定律的应用问题1．在相等的时间内，电热丝甲比电热丝乙放出的热量少，则（）A．甲的电阻一定比乙的小B．通过甲的电流一定比乙的小C．甲两端的电压一定比乙的小D．甲消耗的电功率一定比乙的小【答案】D【解析】【分析】【详解】由焦耳定律可知电热丝产生的热量与电流大小、电阻大小和通电时间有关。
ABC．仅知道通电时间相同、电热丝甲放出的热量少，不能直接判定电阻、电流与电压的大小，故ABC不符合题意；D．在相等的时间内，电热丝甲比电热丝乙放出的热量少，即电热丝甲消耗的电能较少，根据WPt可知，甲的功率小，故D符合题意。
故选D。
2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。
3．有一台电动机，额定电压3V ，额定电流1A ，电动机线圈电阻0.5Ω。
这台电动机正常工作1min ，消耗的电能为_______J 。
产生的热量为_______J ，输出的机械能为_______J 。
【答案】180 30 150【解析】【分析】根据=W UIt ，求出消耗的电能；根据 2Q I Rt =求出在1min 内电流产生的热量；消耗的电能减去产生的热量即为电动机获得的机械能。
【详解】[1]这台电动机正常工作，电动机1min 消耗的电能3V 1A 60s 180J W UIt ==⨯⨯=[2]产生的电热221A 0.5Ω60s 30J Q I Rt ==⨯⨯=（）[3]输出的机械能180J 30J 150J W W Q =-=-=机械【点睛】本题考查了电动机产生热量、电功、输出机械能的计算，关键是知道只有在纯电阻电路中电能才完全转化成内能。
一、初中物理焦耳定律的应用问题1．如图所示，物理课上李老师给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手。
这是因为A ．电炉丝的电阻比导线的电阻小B ．电流通过导线时没有产生热效应C ．导线中的电流比电炉丝中的电流小D ．导线消耗的电功率比电炉丝消耗的电功率小 【答案】D 【解析】 【详解】根据焦耳定律2Q I Rt Pt ==可以知道，当通电时间一样时，电阻大的，电功率大，其产生的热量多，由于电炉丝的电阻远大于与之相连导线的电阻，所以当电炉丝热得发红，而与之连接的导线却没有发热，故选D 。
2．从产品说明书得知，一台“6 V 3 W ”的迷你型小风扇，电动机线圈阻值0.1Ω，则小风扇正常工作2min 电动机线圈产生的热量为____J 。
【答案】3 【解析】 【分析】 【详解】电路中线圈的电流为3W 0.5A 6VP I U === 电路中通过线圈的电流为产生的热量为Q =I 2Rt =(0.5A) 2×0.1Ω×2×60s=3J3．如图所示当甲电路中的开关S 闭合时，两个电压表所选量程不同，测量时的指针位置均为如图乙所示，则电阻R 1两端的电压为______V ，R 1∶R 2=______，当电阻R 1、R 2并联在电路中时，在相同的时间内电流通过R 1、R 2所产生的热量之比Q 1∶Q 2=_______。
【答案】10 4：1 1：4 【解析】 【详解】[1][2]从图甲可以看到，开关S 闭合时，电压表V 1测的是电源电压，示数较大，电压表V 2测的是R 2两端的电压，示数较小，因为测量时的指针位置均为如图乙所示，那么电压表V 1的量程应该是0到15V ，它的读数是12.5V ，电压表V 2的量程应该是0到3V ，它的读数是2.5V ，根据串联电路电压规律可知，电阻R 1两端的电压为12-12.5V -2.5V 10V U U U ===电阻R 1大小是1110V U R I I == 电阻R 2大小是22 2.5V U R I I== 那么1210V 2.5V 41R R I I==：：： [3]当电阻R 1、R 2并联在电路中时，R 1、R 2两端的电压是相同的，在相同的时间内电流通过R 1、R 2所产生的热量之比是22122112121114U U Q Q t t R R R R R R ====：：：：：4．电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。
一、初中物理焦耳定律的应用问题1．如图所示是研究焦耳定律实验装置中的部分电路．两瓶中的电阻丝是串联的，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝两端的电压U 甲、U 乙．以及它们在相同时间内产生的热量Q 甲、Q 乙，以下关系式中正确的是 ( )A ．U 甲= U 乙，Q 甲= Q 乙B ．U 甲< U 乙，Q 甲> Q 乙C ．U 甲< U 乙，Q 甲< Q 乙D ．U 甲>U 乙，Q 甲< Q【答案】C【解析】【详解】 由于两电阻丝串联，流过它们的电流I 相等，通电时间t 相等，由题意知：R R <甲乙，由U =IR 知：U U <甲乙；由焦耳定律Q =I 2Rt 知：Q Q <甲乙；故选C 。
2．图中电源电压保持不变，灯泡标有"6V ，3W 字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为0.8A ，则电阻R =____Ω．.通电10s. R 产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，由P =UI 可知，灯泡中的电流：I L =P 额/U 额=3W/6V=0.5A ，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R =I-I L =0.8A-0.5A=0.3A ，由I =U/R 得,电阻:R =U /I R =6V/0．3A=20Ω；通电1min 电阻R 产生的热量：Q =W =UI R t =6V×0．3A×10s=18J 。
3．图中电源电压保持不变，灯泡标有"6V ，3W 字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为0.8A ，则电阻R =____Ω．.通电10s. R 产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，由P =UI 可知，灯泡中的电流：I L =P 额/U 额=3W/6V=0.5A ，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R =I-I L =0.8A-0.5A=0.3A ，由I =U/R 得,电阻:R =U /I R =6V/0．3A=20Ω；通电1min 电阻R 产生的热量：Q =W =UI R t =6V×0．3A×10s=18J 。
一、初中物理焦耳定律的应用问题1．如图甲所示电路，电源电压保持不变，闭合开关S ，滑动变阻器R '的滑片P 在a 点时，电流表示数为0.5A ，将滑片P 从a 点移动到最右端的过程中，通过滑动变阻器的电流随电阻变化图像如图乙所示，则下列选项正确的是（ ）A ．电源电压为5VB ．R 的阻值为15ΩC ．10s 内定值电阻R 产生的电热为9JD ．若无论怎样移动滑片，电流表有示数且保持不变，则一定是R '断路【答案】B【解析】【分析】【详解】A ．由图乙可知，当滑片P 在a 点时，R '=10Ω，电流I 1=0.3A ，此时滑动变阻器的电压1103A 10Ω3V U I R .==⨯=＇滑动变阻器与定值电阻并联，所以滑动变阻器的电压等于电源电压13V U U ==故A 错误；B ．滑动变阻器R '的滑片P 在a 点时，电流表示数为0.5A ，此时定值电阻的电流210.5A 0.3A 0.2A I I I =-=-=定值电阻的电阻R23V 15Ω02AU R I .=== 故B 正确；C ．10s 内定值电阻R 产生的电热为 ()22202A 15Ω10s 6J Q I Rt .==⨯⨯= 故C 错误；D ．若无论怎样移动滑片，电流表有示数且保持不变，有可能是R '断路，也有可能是滑动变阻器R '两个下接线柱接在电路中，故D 错误。
故选B 。
2．一台电动机正常工作时，两端的电压为220V ，通过线圈的电流为10A ，若此线圈的电阻为2Ω，则这台电动机1min内产生的热量是______J，这台电动机的效率是______．【答案】1.2×104 90.9%【解析】【分析】【详解】已知线圈的电阻和通过的电流以及通电时间，根据公式Q=I2Rt可求这台电动机1min内产生的热量．已知电动机两端的电压和通过的电流，根据公式P=UI可求电动机的总电功率；再根据公式P=I2R计算线圈消耗的功率，总功率减去线圈消耗的功率就是电动机的输出功率，输出功率与总功率的比值就是这台电动机的效率．（1）这台电动机1min内产生的热量：Q=I2Rt=（10A）2×2Ω×60s=1.2×104J；（2）电动机的电功率：P总=UI=220V×10A=2200W，线圈消耗的功率：P圈=I2R=（10A）2×2Ω=200W，输出功率：P出=P总-P圈=2200W-200W=2000W，这台电动机的效率：η= P出/ P总=2000W/2200W=90.9%．3．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q =W =UI R t =6V×0．3A×10s=18J 。
中考物理复习《焦耳定律的综合计算》专项提升训练(附答案）学校:___________班级：___________姓名：___________考号：___________ 1．如图所示电路中，定值电阻1R 的阻值为30Ω，2R 的阻值为20Ω，当开关1S 闭合、2S 断开时，电流表读数为0.2A 。
求： （1）电源电压；（2）当开关都闭合，通电100s ，电流通过2R 产生的热量？2．如图所示，这是有加热和保温两挡的电热器工作电路图，电源电压U ＝220V 。
发热体由R 1和R 2两个电热丝（阻值均不变）构成，其保温功率为220W ；开关S 1、S 2闭合时，通过电热丝R 2的电流为5A 。
求：（1）处于保温挡时通过电热器的电流；（2）开关S 1、S 2闭合时，电热丝R 2在5min 内产生的热量；（3）电热器处于加热挡时正常工作0.5h 消耗的电能。
3．如图所示的电路中，电源两端电压U保持不变．当只闭合开关S1时，电压表的示数为U1，电流表的示数I1为1A，电阻R1消耗的电功率P1为4W，电阻R2消耗的电功率为P2．当开关S1、S2都闭合时，电压表的示数为U2，电流表的示数为I2，电阻R2消耗的电功率为P2′，已知P2:P2′=1:4，U1:U2=2:1。
求：（1）电流表的示数I2为多少安？（2）电源两端的电压U为多少伏？（3）当开关S1、S2都闭合时，通电5min，电阻R2产生的热量为多少焦？4．如图所示的电路中，电阻R1的阻值为20Ω，R2是定值电阻，闭合开关，电流表A1和A2的示数分别是0.3A和0.8A，求：(1)R2的阻值；(2)1min内R2产生的热量。
5．某不锈钢内胆电热水壶具有有加热和保温功能，其铭牌如图甲所示，工作原理如图乙所示。
虚线框内的加热电路由两个加热电阻组成，其中R0是定值电阻，R′是最大阻值为840Ω的可变电阻（调温开关），通过调节R′可以改变电热水壶的功率。
求：(1)R0的阻值；(2)在额定电压下工作，该电热水壶保温时的最小功率；(3)电热水壶每秒钟向外散失的的热量Q跟电热水壶表面温度与环境温度的温差关系如图丙所示（壶内水温跟水壶表面温度一致）。
一、初中物理焦耳定律的应用问题1．如图甲图是小灯泡L 和电阻R 2的I-U 图象。
将小灯泡L 、电阻R 1和R 2接入乙图所示电路中，电源电压恒定不变，只闭合开关S 1时，电流表示数为0.8A ；只闭合开关S 3时，小灯泡L 的实际功率为1.2W 。
下列说法正确的是( )A ．只闭合开关S 3时，小灯泡的电阻为5ΩB ．只闭合开关S 1时，电路总功率为9.6WC ．R 1的电阻为5ΩD ．所有开关都闭合，在15s 内电路中产生的总热量为3200J 【答案】C 【解析】 【分析】 【详解】由图知，电阻2R 为定值电阻，其阻值为1214V 10Ω0.4AU R I === 只闭合开关S 1时，电阻1R 与灯L 串联，电流表测的是整个电路的电流，由甲图知，当0.8A I =时，灯两端的电压为L 4V U =，由此可得电源电压1R L 10.8A 4V U U U R =+=⨯+ ①当只闭合开关S 3时，电阻2R 与灯L 串联，灯消耗的实际功率为1.2W ，图甲知，当L 2V U =时，20.6A I =，灯消耗的功率为L 22V 0.6A 1.2W P U I ==⨯=2R 两端的电压为2220.6A 10Ω6V U I R ==⨯=根据串联电路电压的特点，可知电源电压为2L 6V 2V 8V U U U =+=+=A ．当只闭合开关S 3时，根据欧姆定律可得UI R=，可得此时灯L 的电阻为 L L 22V3.3Ω0.6AU R I ==≈ 故A 错误；B ．只闭合开关S 1时，电路中消耗的总功率为8V 0.8A 6.4W P UI ==⨯=故B 错误； C ．将U 值代入①得18V 0.84V A R =⨯+解得15ΩR =D ．所有开关都闭合时，R 1和R 2并联，灯被短路，在15s 内电路中产生的总热量为()22815288J 10Ω3V U Q t s R ==⨯=并故D 错误。
故选C 。
一、初中物理焦耳定律的应用问题1．如图所示是“探究在通电时间一定时，电流产生热量与哪些因素有关"的实验装置。
下列关于此实验的一些描述，正确的是A ．在甲图中，探究的是电流产生热量与电阻的关系B ．在乙图中，探究的是电流产生热量与电阻的关系C ．在甲图中，闭合开关一段时间后a 容器连接的U 型管液面高度差更明显D ．在乙图中，可得到结论：相同时间内，电流越大，容器内空气吸收热量越少 【答案】A 【解析】 【详解】A. 在甲图中，两个电阻串联，电流相等，电阻阻值不同，所以探究的是电流产生热量与电阻的关系，故A 正确；B. 在乙图中，两个电阻阻值相同，电流不同，所以探究的是电流产生热量与电流的关系，故B 错误；C. 在甲图中，a 容器中的阻值小于b 容器中阻值，串联电路电流相同，由焦耳定律可知闭合开关一段时间后a 容器内产生的热量小于b 容器内，因此b 容器内连接的U 型管液面高度差更明显，故C 错误；D. 在乙图中，探究的是电流产生热量与电流的关系，可得到结论是相同时间内，电流越大，容器内空气吸收热量越多，故D 错误。
2．小明将线圈电阻为4.84Ω的电动机接人220V 的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min 内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h ，电动机线圈产生________J 的热量。
【答案】0.05 41.810⨯ 【解析】 【分析】 【详解】[1]电动机在这段时间内消耗的电能为0100kW h=kW h 0.05kW h 2000n W n =⋅⋅=⋅ [2]根据公式W UIt =可以求出电动机线圈的电流为60.05 3.610J 100A 220V 360s 22W I Ut ⨯⨯===⨯⨯ 电动机线圈产生热量为224100(A) 4.84Ω180s=18000J=1.810J 22Q I Rt ==⨯⨯⨯3．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。
两根输电线的总电阻为r 。
已知位于电厂处的两根输电线间的电压为U ，输送电能的功率为P ，由于电流通过输电线发热会损失电能，该输电线路输送电能的效率为__________。
（输电效率为用户得到的电能与发电厂输出电能的比值） 【答案】21rP U - 【解析】 【分析】 【详解】由P UI =得：通过输电线的电流P I U= 输电线的总电阻R r =，则输电线上消耗的功率2222()P P rP I R r U U==⨯=损耗则用户实际得到的电功率22P r P P P P U=-=-损耗实则输电线输送电能的效率为2221P rP P Pr U P P Uη-===-实 所以输电线输送电能的效率为21rP U -。
4．从产品说明书得知，一台“6 V 3 W ”的迷你型小风扇，电动机线圈阻值0.1Ω，则小风扇正常工作2min 电动机线圈产生的热量为____J 。
【答案】3 【解析】 【分析】 【详解】电路中线圈的电流为3W 0.5A 6VP I U === 电路中通过线圈的电流为产生的热量为Q =I 2Rt =(0.5A) 2×0.1Ω×2×60s=3J5．电阻A 和B 连接在某一电路，通过它们的电流与其两端电压的关系如图所示。
由图中信息可知（ ）A ．电阻A 的阻值为5ΩB ．当通过电阻B 的电流为0A 时，电阻B 的阻值为0ΩC ．当电阻A 、B 串联在电压为3V 的电源两端时，它们的电功率之比为A B :1:2P P =D ．当电阻A 、B 并联在电压为3V 的电源两端时，5min 它们产生的电热之比:2:1A B Q Q = 【答案】ACD 【解析】 【分析】本题考查串联、并联电路的特点，电功率的计算，电热的计算，应用I -U 图象和欧姆定律解题。
【详解】A ．由图象可知，电阻A 、B 的I -U 图象是倾斜的直线，则两个都是定值电阻，当A 两端的电压为3V 时，通过它的电流为0.6A ，那么A 的电阻35Ω0.6U V R I A=== 故A 符合题意；B ．导体的电阻是其本身的一种性质，其两端有无电压，不会影响其电阻的大小，故B 不符合题意；C ．由图象可知，电阻A 、B 串联，电源电压为3V 时，通过电路的电流应该是0.2A ，此时A 、B 两端的电压分别为1.0V 和2.0V ，根据P =UI 得，各电阻的电功率之比为P A :P B =U A :U B =1.0V:2.0V=1:2故C 符合题意；D ．当电阻A 、B 并联在电压为3V 的电源两端时，由图象可知，通过两电阻的电流分别为0.6A 和0.3A ，根据Q =UIt 得，在5min 内，两电阻产生的电热之比Q A :Q B =I A :I B =0.6A:0.3A=2:1故D 符合题意。
故选ACD 。
6．如图甲所示电路，电源电压保持不变，电流表量程为0~0.6A 。
图乙中A 、B 分别是小灯泡和电阻R 1两端的电压随电流变化关系图象。
只闭合开关S 、S 1，滑动变阻器的滑片P 移至a 端时，电路中的电流为0.2A ；滑动变阻器的滑片移至b 端时，小灯泡恰好正常发光。
只闭合开关S 、S 3，调节滑片P ，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V 。
则（ ）A ．电源电压为10VB ．小灯泡L 的额定功率6WC ．只闭合开关S 、S 2，滑动变阻器的滑片移至a 端时，1.5min 电流通过R 1产生的热量为64JD ．闭合开关S ，改变其它开关的通断及滑片的位置，电路消耗的最小功率可以达到1.2W 【答案】BC 【解析】 【分析】 【详解】A ．由于灯泡灯丝电阻受温度影响，定值电阻阻值不发生变化，则小灯泡灯丝两端的电压随电流变化关系图象为曲线，定值电阻两端的电压随电流变化关系图象为过原点的直线，则由乙图数据可求R 1阻值为1114V ==400.1AI R U =Ω 已知闭合S 、S 3，调节滑片P ，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V ，此时电路为小灯泡与两电阻串联电路，由乙图可知此时电路电流为0.2A ，则电源电压为L 12=2V+0.2A 40+0.2A 10=12V U U U U '=++⨯Ω⨯Ω故A 不符合题意；B ．当闭合开关S 、S 1，滑动变阻器的滑片移至b 端时，小灯泡恰好正常发光，此时滑动变阻器接入阻值为0Ω，此时电路为小灯泡的简单电路，小灯泡此时两端电压等于电源电压为12V ，对应乙图可知此时电流为0.5A ，则额定功率为12V 0.5A=6W P U I ==⨯额额额故B 符合题意；C ．只闭合开关S 、S 1，滑动变阻器的滑片P 移至a 端时，电路中的电流为0.2A ，此时电路为小灯泡与滑动变阻器串联电路，且滑动变阻器接入阻值最大，由乙图可知此时小灯泡两端电压为2V ，电源电压为12V ，则由串联分压可知滑动变阻器两端电压为10V ，由欧姆定律可求滑动变阻器最大阻值为2max 2max 210V=500.2AU R I ==Ω 则当闭合开关S 、S 2，滑动变阻器的滑片移至a 端时，电路为R 1与R 2串联电路，由串联分压可求R 1两端电压为1112404812V=V 40509R U U R R Ω''==⨯+Ω+Ω 由于R 1为纯电阻，则1.5min 电流通过R 1产生的热量为2211148V 9 1.560s=64J40U W t R ⎛⎫⎪''⎝⎭==⨯⨯Ω故C 符合题意；D ．由于电源电压不变，则由2U P R=可知，当电路阻值最大时，电路总功率最小，则闭合开关S 、S 3，滑片滑到最大阻值处时电路电阻最大，功率最小，若最小功率为1.2W ，则此时电路电流为min min 1.2W=0.1A 12VP I U == 则此时电路总电阻为max min 12V=1200.1AU R I ==Ω 则小灯泡此时电阻应为R L 实=R max -R 1-R 2max =120Ω-40Ω-50Ω=30Ω此时小灯泡分得电压应为U L 实=I min R L 实=0.1A×30Ω=3V但由乙图可知，当小灯泡电流为0.1A 时，小灯泡两端电压不足2V ，前后冲突，故D 不符合题意。
故选BC 。
7．电炉工作时，电炉丝很快变热但连接的电线却不怎么热，这是因为（ ） A ．电炉丝的电阻较大 B ．电炉丝与导线是并联的 C ．电炉丝的横截面大 D ．通过电炉丝的电流较大【解析】 【详解】电炉丝横截面积小，电阻大，电炉子在使用时，电炉丝和导线串联，I 电炉丝＝I 导线，通电时间t 相同，由焦耳定律Q ＝I 2Rt ，R 电炉丝＞R 导线，可知Q 电炉丝＞Q 导线，从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象。
故选A 。
8．新的国家标准对延长线插座配用的导线横截面积要求做了修改，额定电流16A 的延长线插座，导线最小横截面积由1mm 2提升到1.5mm 2。
这样做的目的是 A ．增大导线的电阻 B ．减小通过导线的电流 C ．增大导线上的电压 D ．减小导线的发热功率【答案】D 【解析】 【详解】当材料、长度相同时导体的电阻跟横截面积成反比，将导线最小横截面积由1mm 2提升到1.5mm 2，从而减小导线的电阻，根据焦耳定律2Q I Rt 知道，当通电时间一定时，电阻越小，导体产生的热量越少，因此这样做可以减小导线发热的功率，故选D 。
9．如图所示的是探究灯泡灯丝的电阻特性的实验电路，所使用的器材有：小灯泡L （额定电压2.5V ，额定电流0.25A ）、电压表V （量程15V ，内阻未知）、电流表A （量程0.6A ，内阻0.2Ω）、阻值为30Ω的定值电阻R 0、滑动变阻器R 、恒定电源（电压15V ，内阻不计）、开关S 、导线若干。
闭合开关S ，调节滑动变阻器的滑片到某一位置，当电流表的示数为0.55A 时，小灯泡L 正好正常发光。
(1)小灯泡L 正常发光时的电阻是多少？ (2)此时电压表的示数是多少？(3)通电1min ，电流表A 消耗的电能是多少？ 【答案】(1) 10Ω；(2) 6.5V ；(3) 3.63J 【解析】 【分析】(1)小灯泡L 正常发光时的电阻是2.5V=10Ω0.25AU R I ==额额额(2)由图像可知电压表与灯L 串联后与定值电阻R 0并联，小灯泡L 正好正常发光，则电压表与灯L 串联支路的电流为0.25A ，由并联分流可知，定值电阻R 0的电流为0.55A-0.25A=0.3A则两支路的路端电压为000=0.3A 30Ω=9V U I R =⨯由串联分压可知电压表的示数为9V-2.5V=6.5V(3)通电1min ，电流表A 消耗的电能是()22A 0.55A 0.2Ω60s=3.63J Q I R t ==⨯⨯答：(1)小灯泡L 正常发光时的电阻是10Ω； (2) 电压表的示数为6.5V ；(3) 通电1min ，电流表A 消耗的电能是3.63J 。
