中考物理焦耳定律的应用问题(大题培优)及答案

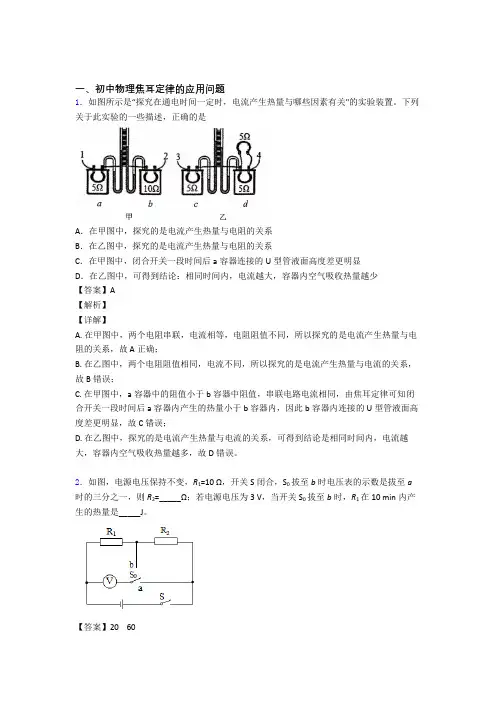

一、初中物理焦耳定律的应用问题1．如图所示是“探究在通电时间一定时，电流产生热量与哪些因素有关"的实验装置。

下列关于此实验的一些描述，正确的是A．在甲图中，探究的是电流产生热量与电阻的关系B．在乙图中，探究的是电流产生热量与电阻的关系C．在甲图中，闭合开关一段时间后a容器连接的U型管液面高度差更明显D．在乙图中，可得到结论：相同时间内，电流越大，容器内空气吸收热量越少【答案】A【解析】【详解】A. 在甲图中，两个电阻串联，电流相等，电阻阻值不同，所以探究的是电流产生热量与电阻的关系，故A正确；B. 在乙图中，两个电阻阻值相同，电流不同，所以探究的是电流产生热量与电流的关系，故B错误；C. 在甲图中，a容器中的阻值小于b容器中阻值，串联电路电流相同，由焦耳定律可知闭合开关一段时间后a容器内产生的热量小于b容器内，因此b容器内连接的U型管液面高度差更明显，故C错误；D. 在乙图中，探究的是电流产生热量与电流的关系，可得到结论是相同时间内，电流越大，容器内空气吸收热量越多，故D错误。

2．如图，电源电压保持不变，R1=10 Ω，开关S闭合，S0拔至b时电压表的示数是拔至a 时的三分之一，则R2=_____Ω；若电源电压为3 V，当开关S0拔至b时，R1在10 min内产生的热量是_____J。

【答案】20 60【解析】【分析】【详解】[1]闭合开关S ，开关S 0拨至b 时，两电阻串联，电压表测R 1两端的电压；闭合开关S ，开关S 0拨至a 时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S 0拨至b 时电压表示数是拨至a 时的三分之一，所以，两电阻两端的电压之比312312U U U U U ＝＝- 因串联电路中各处的电流相等，所以，由I ＝U R可得，两电阻的阻值之比 11122212U R U I U R U I＝＝＝ 则R 2的阻值R 2＝2R 1＝2×10Ω＝20Ω[2]若电源电压为3V ，当开关S 0拨至b 时，因串联电路中总电阻等于各分电阻之和，所以电路中的电流I ＝123V 10Ω20ΩU R R ++＝＝0.1A R 1在10min 内产生的热量Q 1＝I 2R 1t ＝(0.1A)2×10Ω×600s ＝60J3．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ．【答案】1：4 200【解析】【分析】【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=； 根据2U Q W t R==得两个电阻在100s 内产生的热量为： 22221212(4V)(4V)100s 100s 200J 10Ω40ΩU U Q W W t t R R =+=+=⨯+⨯=总．4．有一台电动机，额定电压3V ，额定电流1A ，电动机线圈电阻0.5Ω。

一、初中物理焦耳定律的应用问题1．小明在一次野炊活动中，将中间剪得较窄的口香糖锡箔纸（可看作导体）接在干电池正负两极上取火。

如图所示，锡箔纸较窄处最先燃烧，这是因为长度相同的锡箔纸较窄处比较宽处的A ．电阻小B ．电流大C ．电压小D ．电功率大【答案】D 【解析】 【详解】较窄处更细，横截面积更小，电阻更大，所以在串联电流相等的前提下，根据公式2P I R = 可得，较窄处的电功率更大，故ABC 不符合题意, D 符合题意。

2．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ． 【答案】1：4 200 【解析】 【分析】 【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=；根据2U Q W t R==得两个电阻在100s 内产生的热量为：22221212(4V)(4V)100s 100s 200J 10Ω40ΩU U Q W W t t R R =+=+=⨯+⨯=总．3．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。

两根输电线的总电阻为r 。

已知位于电厂处的两根输电线间的电压为U ，输送电能的功率为P ，由于电流通过输电线发热会损失电能，该输电线路输送电能的效率为__________。

（输电效率为用户得到的电能与发电厂输出电能的比值） 【答案】21rPU -【解析】 【分析】 【详解】由P UI =得：通过输电线的电流P I U= 输电线的总电阻R r =，则输电线上消耗的功率2222()P P rP I R r U U==⨯=损耗则用户实际得到的电功率22P r P P P P U=-=-损耗实则输电线输送电能的效率为2221P rP P Pr U P P Uη-===-实 所以输电线输送电能的效率为21rP U-。

一、初中物理焦耳定律的应用问题1．一个电炉的电阻是200Ω，通电10s 产生8×103J 的热量，那么通过这只电炉的电流是（ ）A ．2AB ．4AC ．20AD ．40A【答案】A【解析】【详解】根据焦耳定律的公式2Q I Rt =可知，通过这只电炉的电流是2A I === 故选A 。

2．电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。

若一台玩具电动机接在6V 的电源两端，使其正常转动时，通过电动机中的电流为0.3A ；短暂地卡住电动机转轴，使其不能转动，通过电动机中的电流为3A 。

则这台电动机线圈的电阻为______Ω，正常转动时的效率是_____。

【答案】2 90%【解析】【分析】【详解】[1]电动机转轴卡住时电流为3A ，故电动机线圈电阻为R =U I =6V 3A=2Ω [2]设电动机正常运转时，在t 时间内消耗的电能为 W=UIt =6V×0.3A ×t在t 时间产生的热量为Q =I 2Rt =(0.3A)2×2Ω×t电动机正常运转时的效率η=W W 有总=-W Q W =()26V 0.3A -0.3A 2Ω6V 0.3A t t t⨯⨯⨯⨯⨯⨯=90%3．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U 形管中液面的高度的变化反映密闭空气温度的变化，下列说法正确的是（ ）A．该实验装置是为了探究电流产生的热量与电流大小的关系B．将左边容器中的电阻丝换成10Ω的，可以探究电流产生的热量与电阻的关系C．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量多少的D．通电一段时间后，左侧电阻丝产生的热量比右侧电阻丝产生的热量多【答案】AD【解析】【分析】【详解】A．装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右边两个电阻的总电流和左边电阻的电流相等，即I右=I左两个5Ω的电阻并联，根据并联电路的电流特点知I右=I1+I2两电阻的阻值相等，则支路中电流相等，即I1=I2所以右边容器中通过电阻的电流是左侧通过电流的一半，即是研究电流产生的热量与电流的关系，故 A正确；B．将左边容器中的电阻丝换成10Ω的电阻丝后，左右容器中的电阻和电流都不同，没有控制好变量，所以不能探究电流产生的热量与电阻的关系，故B错误；C．该实验装置是利用U形管中空气的热胀冷缩来反应热的多少，虽然产生热量的多少不能直接观察，但可以通过U形管液面高度差的变化来反映，故C错误；D．通过左边容器中的电阻丝的电流大，由Q=I2Rt可知，左边电阻丝产生的热量多，温度升得较快，故D正确。

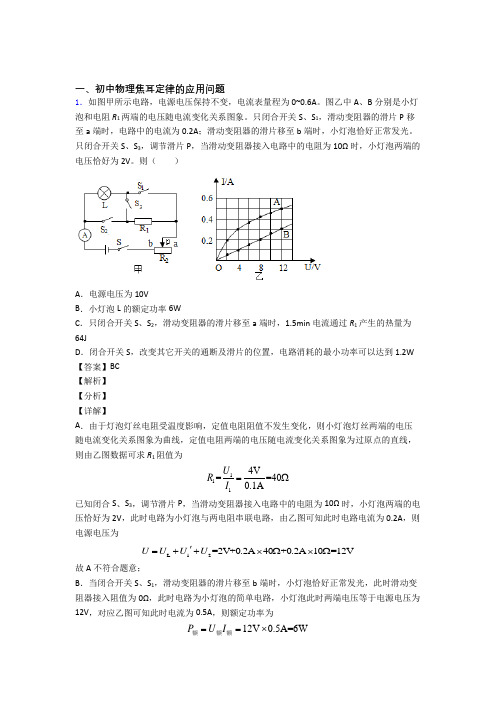

一、初中物理焦耳定律的应用问题1．如图甲所示电路，电源电压保持不变，电流表量程为0~0.6A 。

图乙中A 、B 分别是小灯泡和电阻R 1两端的电压随电流变化关系图象。

只闭合开关S 、S 1，滑动变阻器的滑片P 移至a 端时，电路中的电流为0.2A ；滑动变阻器的滑片移至b 端时，小灯泡恰好正常发光。

只闭合开关S 、S 3，调节滑片P ，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V 。

则（ ）A ．电源电压为10VB ．小灯泡L 的额定功率6WC ．只闭合开关S 、S 2，滑动变阻器的滑片移至a 端时，1.5min 电流通过R 1产生的热量为64JD ．闭合开关S ，改变其它开关的通断及滑片的位置，电路消耗的最小功率可以达到1.2W 【答案】BC 【解析】 【分析】 【详解】A ．由于灯泡灯丝电阻受温度影响，定值电阻阻值不发生变化，则小灯泡灯丝两端的电压随电流变化关系图象为曲线，定值电阻两端的电压随电流变化关系图象为过原点的直线，则由乙图数据可求R 1阻值为1114V ==400.1AI R U =Ω 已知闭合S 、S 3，调节滑片P ，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V ，此时电路为小灯泡与两电阻串联电路，由乙图可知此时电路电流为0.2A ，则电源电压为L 12=2V+0.2A 40+0.2A 10=12V U U U U '=++⨯Ω⨯Ω故A 不符合题意；B ．当闭合开关S 、S 1，滑动变阻器的滑片移至b 端时，小灯泡恰好正常发光，此时滑动变阻器接入阻值为0Ω，此时电路为小灯泡的简单电路，小灯泡此时两端电压等于电源电压为12V ，对应乙图可知此时电流为0.5A ，则额定功率为12V 0.5A=6W P U I ==⨯额额额故B 符合题意；C ．只闭合开关S 、S 1，滑动变阻器的滑片P 移至a 端时，电路中的电流为0.2A ，此时电路为小灯泡与滑动变阻器串联电路，且滑动变阻器接入阻值最大，由乙图可知此时小灯泡两端电压为2V ，电源电压为12V ，则由串联分压可知滑动变阻器两端电压为10V ，由欧姆定律可求滑动变阻器最大阻值为2max 2max 210V=500.2AU R I ==Ω 则当闭合开关S 、S 2，滑动变阻器的滑片移至a 端时，电路为R 1与R 2串联电路，由串联分压可求R 1两端电压为1112404812V=V 40509R U U R R Ω''==⨯+Ω+Ω 由于R 1为纯电阻，则1.5min 电流通过R 1产生的热量为2211148V 9 1.560s=64J40U W t R ⎛⎫⎪''⎝⎭==⨯⨯Ω故C 符合题意；D ．由于电源电压不变，则由2U P R=可知，当电路阻值最大时，电路总功率最小，则闭合开关S 、S 3，滑片滑到最大阻值处时电路电阻最大，功率最小，若最小功率为1.2W ，则此时电路电流为min min 1.2W=0.1A 12VP I U == 则此时电路总电阻为max min 12V=1200.1AU R I ==Ω 则小灯泡此时电阻应为R L 实=R max -R 1-R 2max =120Ω-40Ω-50Ω=30Ω此时小灯泡分得电压应为U L 实=I min R L 实=0.1A×30Ω=3V但由乙图可知，当小灯泡电流为0.1A 时，小灯泡两端电压不足2V ，前后冲突，故D 不符合题意。

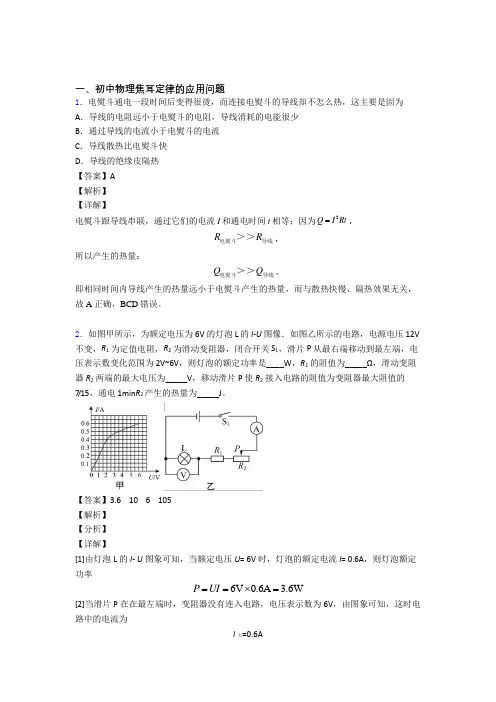

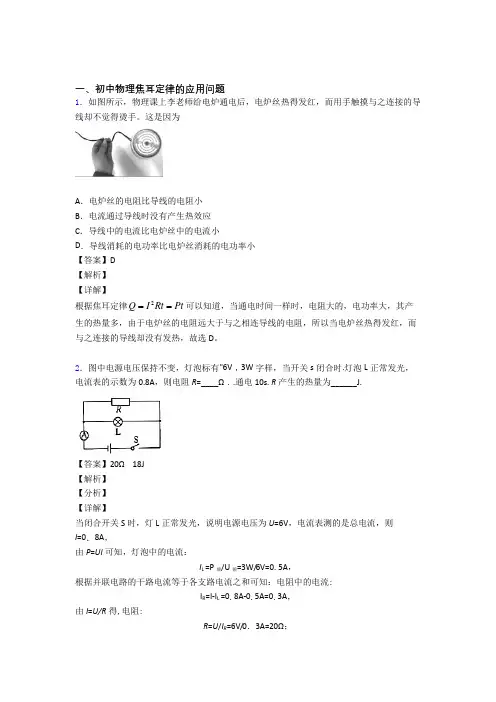

一、初中物理焦耳定律的应用问题1．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为 A ．导线的电阻远小于电熨斗的电阻，导线消耗的电能很少 B ．通过导线的电流小于电熨斗的电流 C ．导线散热比电熨斗快 D ．导线的绝缘皮隔热 【答案】A 【解析】 【详解】电熨斗跟导线串联，通过它们的电流I 和通电时间t 相等；因为2Q I Rt =，R R 电熨斗导线＞＞，所以产生的热量：Q Q 电熨斗导线＞＞，即相同时间内导线产生的热量远小于电熨斗产生的热量，而与散热快慢、隔热效果无关，故A 正确，BCD 错误。

2．如图甲所示，为额定电压为 6V 的灯泡 L 的 I -U 图像．如图乙所示的电路，电源电压 12V 不变，R 1 为定值电阻，R 2 为滑动变阻器，闭合开关 S 1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V ，则灯泡的额定功率是____W ，R 1 的阻值为_____Ω，滑动变阻器 R 2 两端的最大电压为_____V ，移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，通电 1min R 2 产生的热量为_____J 。

【答案】3.6 10 6 105 【解析】 【分析】 【详解】[1]由灯泡L 的I - U 图象可知，当额定电压U = 6V 时，灯泡的额定电流I = 0.6A ，则灯泡额定功率6V 0.6A 3.6W P UI ==⨯=[2]当滑片P 在在最左端时，变阻器没有连入电路，电压表示数为6V ，由图象可知，这时电路中的电流为I 大=0.6A由串联电路的电压特点和欧姆定律可得，电源电压L 1U U I R =+大即112V 6V 0.6A R =+⨯解得110R =Ω[3]由电路图可知，当滑片P 在最右端时，滑动变阻器全部接入电路，R 1与R 2灯泡串联，电 压表测灯泡两端电压，此时电压表示数最小，为U 小= 2V由图象可知，这时电路中的电流为I 小= 0.4A由串联电路的电压特点和欧姆定律可得，电源电压12L U U I R U =++小小滑动变阻器R 2两端的最大电压212V 2V 0.4A 106V U =--⨯Ω=[4]当滑片P 在最右端时，滑动变阻器全部接入电路，通过的电流为I 小= 0.4A则此时滑动变阻器的阻值为226V =150.4A U R I ==Ω小 移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，则此时滑动变阻器的阻值为'2715715R =⨯Ω=Ω 则'''L 12U U I R I R =++由图分析可知，当电流'=0.5A I ，灯泡两端电压U L =3.5V 时，等式12V 3.5V+0.5A 10Ω+0.5A 7Ω=⨯⨯成立，即此时通过R 2的电流为0.5A ，则通电1min R 2 产生的热量为()2'2'20.5A 7Ω60s=105J Q I R t ==⨯⨯放3．如图所示当甲电路中的开关S 闭合时，两个电压表所选量程不同，测量时的指针位置均为如图乙所示，则电阻R 1两端的电压为______V ，R 1∶R 2=______，当电阻R 1、R 2并联在电路中时，在相同的时间内电流通过R 1、R 2所产生的热量之比Q 1∶Q 2=_______。

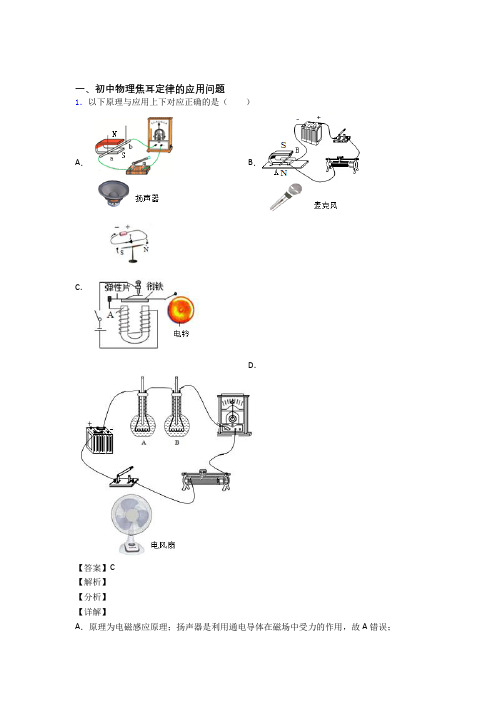

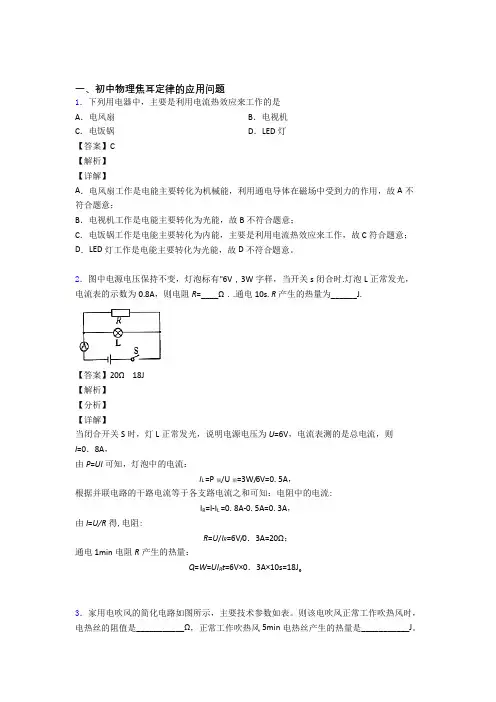

一、初中物理焦耳定律的应用问题1．以下原理与应用上下对应正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．原理为电磁感应原理；扬声器是利用通电导体在磁场中受力的作用，故A错误；B ．原理为通电导体在磁场中受力的作用；麦克风是利用电磁感应原理，故B 错误；C ．原理为电流的磁效应即电流周围存在磁场；电铃是利用电流的磁效应，使电磁铁吸引衔铁击打铃盖发出声音，故C 正确；D ．原理为电流的热效应，电流做功将电能转化为内能；电风扇是利用电流做功将电能转化为机械能，故D 错误。

故选C 。

2．有一台电动机，额定电压3V ，额定电流1A ，电动机线圈电阻0.5Ω。

这台电动机正常工作1min ，消耗的电能为_______J 。

产生的热量为_______J ，输出的机械能为_______J 。

【答案】180 30 150【解析】【分析】根据=W UIt ，求出消耗的电能；根据 2Q I Rt =求出在1min 内电流产生的热量；消耗的电能减去产生的热量即为电动机获得的机械能。

【详解】[1]这台电动机正常工作，电动机1min 消耗的电能3V 1A 60s 180J W UIt ==⨯⨯=[2]产生的电热221A 0.5Ω60s 30J Q I Rt ==⨯⨯=（）[3]输出的机械能180J 30J 150J W W Q =-=-=机械【点睛】本题考查了电动机产生热量、电功、输出机械能的计算，关键是知道只有在纯电阻电路中电能才完全转化成内能。

3．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。

两根输电线的总电阻为r 。

已知位于电厂处的两根输电线间的电压为U ，输送电能的功率为P ，由于电流通过输电线发热会损失电能，该输电线路输送电能的效率为__________。

（输电效率为用户得到的电能与发电厂输出电能的比值） 【答案】21rP U -【解析】【分析】【详解】由P UI =得：通过输电线的电流P I U = 输电线的总电阻R r =，则输电线上消耗的功率2U U 损耗则用户实际得到的电功率 22P r P P P P U=-=-损耗实 则输电线输送电能的效率为 2221P r P P Pr U P P Uη-===-实 所以输电线输送电能的效率为21rP U -。

一、初中物理焦耳定律的应用问题1．以下原理与应用上下对应正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．原理为电磁感应原理；扬声器是利用通电导体在磁场中受力的作用，故A错误；B ．原理为通电导体在磁场中受力的作用；麦克风是利用电磁感应原理，故B 错误；C ．原理为电流的磁效应即电流周围存在磁场；电铃是利用电流的磁效应，使电磁铁吸引衔铁击打铃盖发出声音，故C 正确；D ．原理为电流的热效应，电流做功将电能转化为内能；电风扇是利用电流做功将电能转化为机械能，故D 错误。

故选C 。

2．如图所示，灯泡L 上标有“6 V 6 W”字样(不计灯丝电阻的变化)。

电源电压6 V 且保持不变。

定值电阻40ΩR =。

只闭合开关S 1和S 3，电阻R 在100 s 产生的热量是________J ；电路在工作状态下整个电路消耗的最小功率是________W 。

【答案】90 0.78【解析】【详解】[1]只闭合开关1S 和3S ，定值电阻R 和灯泡L 并联接在电路中，定值电阻R 两端的电压R 6V U U ==那么电阻R 在100 s 产生的热量是()22R 6V 100s 90J 40ΩU Q t R =⋅=⨯= [2]电路在工作状态下整个电路消耗的功率最小，根据2U P R=可知，要求总电阻最大；灯泡L 的电阻是()22L L L 6V 6Ω6W U R P === 当电阻R 与灯泡L 串联在电路中时，此时电路中的电阻最大，只需要闭合开关S 2，这种情况下电路消耗的最小功率是()222L 6V 0.78W 40Ω6ΩU U P R R R ===≈++总3．有两个灯泡L 1、L 2，L 1标有“6V 、3W ”字样，L 2没有标记，实验测得L 2的电阻为6Ω。

将L 1、L 2串联接在某一电路中，两灯L 1、L 2均能正常发光（忽略温度对电阻的影响），下列计算结果正确的是（ ）A ．该电路两端的总电压为9VB ．灯L2的额定功率为3WC ．相同时间内，灯L 1、L 2消耗的电能之比W 1﹕W 2=1﹕1D ．相同时间内，灯L 1、L 2产生的热量之比Q 1﹕Q 2=2﹕1【答案】AD【解析】【详解】A ．接入电路后正常发光，则电路中电流113W 0.5A 6VP I U ===， 则L 2两端电压 220.5A 6Ω3V U IR ==⨯=，则总电压126V 3V 9V U U U =+=+=总，A 正确；B ．根据题意可知，L 2的功率为()22220.5A 6Ω 1.5W P I R ==⨯=，B 错误；C ．根据W Pt =可知，在相同时间内消耗电能之比等于功率之比为2：1，C 错误；D ．灯泡产生的热量等于消耗的电能，因此产生的热量之比为2：1，D 正确。

一、初中物理焦耳定律的应用问题1．在相等的时间内，电热丝甲比电热丝乙放出的热量少，则（ ）A ．甲的电阻一定比乙的小B ．通过甲的电流一定比乙的小C ．甲两端的电压一定比乙的小D ．甲消耗的电功率一定比乙的小 【答案】D【解析】【分析】【详解】由焦耳定律可知电热丝产生的热量与电流大小、电阻大小和通电时间有关。

ABC ．仅知道通电时间相同、电热丝甲放出的热量少，不能直接判定电阻、电流与电压的大小，故ABC 不符合题意；D ．在相等的时间内，电热丝甲比电热丝乙放出的热量少，即电热丝甲消耗的电能较少，根据W P t=可知，甲的功率小，故D 符合题意。

故选D 。

2．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ．【答案】1：4 200【解析】【分析】【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=； 根据2U Q W t R==得两个电阻在100s 内产生的热量为： 22221212(4V)(4V)100s 100s 200J 10Ω40ΩU U Q W W t t R R =+=+=⨯+⨯=总．3．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。

两根输电线的总电阻为r 。

已知位于电厂处的两根输电线间的电压为U ，输送电能的功率为P ，由于电流通过输电线发热会损失电能，该输电线路输送电能的效率为__________。

（输电效率为用户得到的电能与发电厂输出电能的比值）【答案】21rP U - 【解析】 【分析】【详解】 由P UI =得：通过输电线的电流P I U= 输电线的总电阻R r =，则输电线上消耗的功率2222()P P r P I R r U U ==⨯=损耗则用户实际得到的电功率 22P r P P P P U=-=-损耗实 则输电线输送电能的效率为 2221P r P P Pr U P P Uη-===-实 所以输电线输送电能的效率为21rP U-。

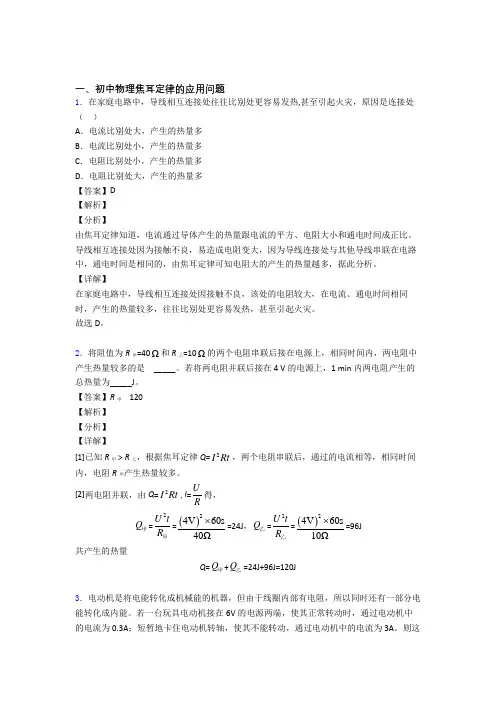

一、初中物理焦耳定律的应用问题1．在家庭电路中，导线相互连接处往往比别处更容易发热,甚至引起火灾，原因是连接处（）A．电流比别处大，产生的热量多B．电流比别处小，产生的热量多C．电阻比别处小，产生的热量多D．电阻比别处大，产生的热量多【答案】D【解析】【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。

导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析。

【详解】在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，在电流、通电时间相同时，产生的热量较多，往往比别处更容易发热，甚至引起火灾。

故选D。

2．将阻值为R甲=40Ω和R乙=10Ω的两个电阻串联后接在电源上，相同时间内，两电阻中产生热量较多的是_____。

若将两电阻并联后接在4 V的电源上，1 min内两电阻产生的总热量为_____J。

【答案】R甲 120【解析】【分析】【详解】[1]已知R甲＞R乙，根据焦耳定律Q=2I Rt，两个电阻串联后，通过的电流相等，相同时间内，电阻R甲产生热量较多。

[2]两电阻并联，由Q=2I Rt,I=UR得，Q甲=2U tR甲=()24V60s40Ω⨯=24J，Q乙=2U tR乙=()24V60s10Ω⨯=96J共产生的热量Q=Q甲+Q乙=24J+96J=120J3．电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。

若一台玩具电动机接在6V的电源两端，使其正常转动时，通过电动机中的电流为0.3A；短暂地卡住电动机转轴，使其不能转动，通过电动机中的电流为3A。

则这台电动机线圈的电阻为______Ω，正常转动时的效率是_____。

【答案】2 90%【解析】【分析】【详解】[1]电动机转轴卡住时电流为3A，故电动机线圈电阻为R=U I=6V3A=2Ω[2]设电动机正常运转时，在t时间内消耗的电能为W=UIt=6V×0.3A×t在t时间产生的热量为Q=I2Rt=(0.3A)2×2Ω×t电动机正常运转时的效率η=WW有总=-W QW=()26V0.3A-0.3A2Ω6V0.3At tt⨯⨯⨯⨯⨯⨯=90%4．两定值电阻R A和R B中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为________ W，通电一段时间后，R A和R B产生的热量之比是________．【答案】0.6 1：2【解析】【分析】【详解】由图象知，U=3V时，I A=0.6A，I B=0.3A，根据URI=，电阻3V50.6AAAURI===Ω，3V100.3ABBURI===Ω，两电阻串联时，电路总电阻R =R A +R B =5Ω+10Ω=15Ω，电路总功率22(3V)0.6W 15U P R ===Ω；A 、B 两电阻串联流过它们的电流I 相等，通电一段时间产生的热量之比2251102A A AB B B Q I R t R Q I R t R Ω====Ω．5．有两个灯泡L 1、L 2，L 1标有“6V 、3W ”字样，L 2没有标记，实验测得L 2的电阻为6Ω。
