中考物理 焦耳定律的应用问题综合试题及答案

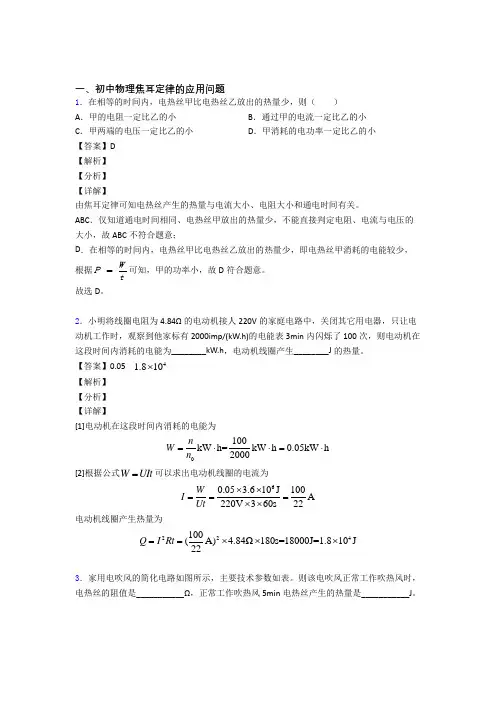

一、初中物理焦耳定律的应用问题1．在相等的时间内，电热丝甲比电热丝乙放出的热量少，则（ ）A ．甲的电阻一定比乙的小B ．通过甲的电流一定比乙的小C ．甲两端的电压一定比乙的小D ．甲消耗的电功率一定比乙的小 【答案】D【解析】【分析】【详解】由焦耳定律可知电热丝产生的热量与电流大小、电阻大小和通电时间有关。

ABC ．仅知道通电时间相同、电热丝甲放出的热量少，不能直接判定电阻、电流与电压的大小，故ABC 不符合题意；D ．在相等的时间内，电热丝甲比电热丝乙放出的热量少，即电热丝甲消耗的电能较少，根据W P t=可知，甲的功率小，故D 符合题意。

故选D 。

2．小明将线圈电阻为4.84Ω的电动机接人220V 的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min 内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h ，电动机线圈产生________J 的热量。

【答案】0.05 41.810⨯【解析】【分析】【详解】[1]电动机在这段时间内消耗的电能为0100kW h=kW h 0.05kW h 2000n W n =⋅⋅=⋅ [2]根据公式W UIt =可以求出电动机线圈的电流为60.05 3.610J 100A 220V 360s 22W I Ut ⨯⨯===⨯⨯ 电动机线圈产生热量为224100(A) 4.84Ω180s=18000J=1.810J 22Q I Rt ==⨯⨯⨯3．家用电吹风的简化电路如图所示，主要技术参数如表。

则该电吹风正常工作吹热风时，电热丝的阻值是___________Ω，正常工作吹热风5min 电热丝产生的热量是___________J 。

【答案】55 2.64×105【解析】【详解】(1)[1]由表格数据可知，电吹风吹冷风时的功率，即电动机的功率为120W ，由图知，电吹风正常工作且吹热风时，电动机和电热丝并联，因电路的总功率等于各用电器功率之和，所以电热丝的功率：1000W 120W 880W M P P P=-=-=电热丝热； 并联电路中各支路两端的电压相等，由2U P R=可得电热丝的电阻： ()22220V 55880W U R P ===Ω电热丝电热丝；[2]电吹风正常工作且吹热风时，5分钟内电流通过电热丝产生的热量：5880W 560 2.6410J R Q W P t s ===⨯⨯=⨯。

一、初中物理焦耳定律的应用问题1．电动自行车有行驶工作、蓄电池充电两种状态，局部电路图如图所示，断开S后，充电插口可以外接充电器对电池进行充电，电动自行车行驶过程中，其电动机正常工作电压为48V，此时通过电动机线圈的电流为5A，电动机线圈的电阻是0.5Ω，下列说法正确的是（）A．对蓄电池充电时，蓄电池相当于电路中的电源B．电动自行车的电动机把电能全部转化为机械能C．电动机正常工作1min，电流通过线圈所产生的热量为14400JD．电动机正常工作1min，消耗的电能为14400J【答案】D【解析】【分析】【详解】A．对蓄电池充电时，电能转化为化学能储存起来，则蓄电池相当于用电器，故A错误；B．由于电动机会发热，则电动自行车的电动机把电能转化为机械能和内能，故B错误；C．电动机正常工作1min，电流通过线圈所产生的热量为Q=I2Rt=(5A)2×0.5Ω×60s=750J故C错误；D．电动机正常工作1min，消耗的电能为W=UIt=48V×5A×60s=14400J故D正确。

故选D。

2．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P 从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R1的阻值是____Ω．实验时，电源电压保持5 V不变，当滑片P位于a端时，由图象可得滑动变阻器消耗的电功率是_____W．此时，电阻R1在10 min内产生的热量为_____J．【答案】10 0.4 60 【解析】 【分析】 【详解】当P 在b 端时R 2=0Ω，此时电压示数和电流示数最大，且均为R 1的数据，所以R 1的阻值为：R 1=5V=0.5AU I 总=10Ω．当滑动变阻器的滑片移到a 端时，R 2两端电压U 2=U 总-U 1=5V-1V=4V ，由图象知，当R 1的电压是1V 时，电流为0.1A ，根据串联电路的电流处处相等，∴I 2=I 1=0.1A ，∴P 2=U 2I 2=4V×0.1A=0.4W ，Q 1=W 1=U 1It=1V×0.1A×600s=60J 。

一、初中物理焦耳定律的应用问题1．a 和b 两个定值电阻的电流与电压的关系如图所示，下列说法正确的是( )A ．将a 和b 串联接入电路中，a 、b 两端的电压之比是1：2B ．将a 和b 串联接入电路中，a,b 消耗的功率之比是2：1C ．将a 和b 并联接人电路中，通过a 、b 的电流之比是1：2D ．将a 和b 并联接入电路中，相同时间内电流通过a 、b 产生的热量之比是4：1【答案】A【解析】【详解】A ．由图可知若将a 和b 串联接入电路中，a 、b 两端的电压之比是1：2，故A 正确；B ．由图可知若将a 和b 串联接入电路中，a 、b 消耗的功率之比为:::2A 1:2a b a b a a P P U I U I U I U I ===故B 错误；C ．由图可知若将a 和b 并联接人电路中，通过a 、b 的电流之比是2：1，故C 错误；D ．由图可知若将a 和b 并联接入电路中，相同时间内电流通过a 、b 产生的热量之比为22:::2:1a b a a b b a b Q Q I R t I R t UI t UI t ===故D 错误。

2．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ．【答案】1：4 200【解析】【分析】【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=；根据2U Q W tR==得两个电阻在100s内产生的热量为：22221212(4V)(4V)100s100s200J10Ω40ΩU UQ W W t tR R=+=+=⨯+⨯=总．3．如图甲所示，为额定电压为 6V 的灯泡 L 的I-U 图像．如图乙所示的电路，电源电压 12V 不变，R1为定值电阻，R2为滑动变阻器，闭合开关 S1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V，则灯泡的额定功率是____W，R1的阻值为_____Ω，滑动变阻器R2两端的最大电压为_____V，移动滑片 P 使R2接入电路的阻值为变阻器最大阻值的7/15，通电 1min R2 产生的热量为_____J。

一、初中物理焦耳定律的应用问题1．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为 A ．导线的电阻远小于电熨斗的电阻，导线消耗的电能很少 B ．通过导线的电流小于电熨斗的电流 C ．导线散热比电熨斗快 D ．导线的绝缘皮隔热 【答案】A 【解析】 【详解】电熨斗跟导线串联，通过它们的电流I 和通电时间t 相等；因为2Q I Rt =，R R 电熨斗导线＞＞，所以产生的热量：Q Q 电熨斗导线＞＞，即相同时间内导线产生的热量远小于电熨斗产生的热量，而与散热快慢、隔热效果无关，故A 正确，BCD 错误。

2．如图，电源电压保持不变，R 1=10 Ω，开关S 闭合，S 0拔至b 时电压表的示数是拔至a 时的三分之一，则R 2=_____Ω；若电源电压为3 V ，当开关S 0拔至b 时，R 1在10 min 内产生的热量是_____J 。

【答案】20 60 【解析】 【分析】 【详解】[1]闭合开关S ，开关S 0拨至b 时，两电阻串联，电压表测R 1两端的电压；闭合开关S ，开关S 0拨至a 时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S 0拨至b 时电压表示数是拨至a 时的三分之一，所以，两电阻两端的电压之比312312U U U U U ＝＝- 因串联电路中各处的电流相等，所以，由I ＝UR可得，两电阻的阻值之比11122212U R U I U R U I＝＝＝ 则R 2的阻值R 2＝2R 1＝2×10Ω＝20Ω[2]若电源电压为3V ，当开关S 0拨至b 时，因串联电路中总电阻等于各分电阻之和，所以电路中的电流I ＝123V10Ω20ΩU R R ++＝＝0.1A R 1在10min 内产生的热量Q 1＝I 2R 1t ＝(0.1A)2×10Ω×600s ＝60J3．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S ，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R 1的阻值是____Ω．实验时，电源电压保持5 V 不变，当滑片P 位于a 端时，由图象可得滑动变阻器消耗的电功率是_____W ．此时，电阻R 1在10 min 内产生的热量为_____J ．【答案】10 0.4 60 【解析】 【分析】 【详解】当P 在b 端时R 2=0Ω，此时电压示数和电流示数最大，且均为R 1的数据，所以R 1的阻值为：R 1=5V=0.5AU I 总=10Ω．当滑动变阻器的滑片移到a 端时，R 2两端电压U 2=U 总-U 1=5V-1V=4V ，由图象知，当R 1的电压是1V 时，电流为0.1A ，根据串联电路的电流处处相等，∴I 2=I 1=0.1A ，∴P 2=U 2I 2=4V×0.1A=0.4W ，Q 1=W 1=U 1It=1V×0.1A×600s=60J 。

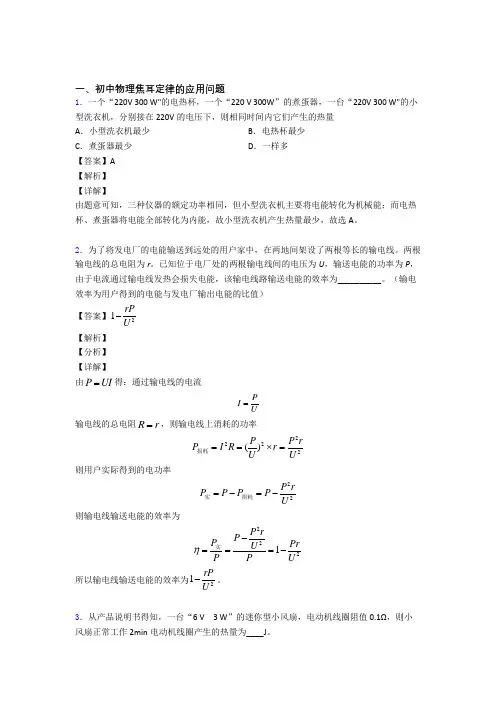

一、初中物理焦耳定律的应用问题1．一个“220V 300 W"的电热杯，一个“220 V 300W ”的煮蛋器，一台“220V 300 W"的小型洗衣机，分别接在220V 的电压下，则相同时间内它们产生的热量 A ．小型洗衣机最少 B ．电热杯最少 C ．煮蛋器最少 D ．一样多【答案】A 【解析】 【详解】由题意可知，三种仪器的额定功率相同，但小型洗衣机主要将电能转化为机械能；而电热杯、煮蛋器将电能全部转化为内能，故小型洗衣机产生热量最少，故选A 。

2．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。

两根输电线的总电阻为r 。

已知位于电厂处的两根输电线间的电压为U ，输送电能的功率为P ，由于电流通过输电线发热会损失电能，该输电线路输送电能的效率为__________。

（输电效率为用户得到的电能与发电厂输出电能的比值） 【答案】21rP U- 【解析】 【分析】 【详解】由P UI =得：通过输电线的电流P I U= 输电线的总电阻R r =，则输电线上消耗的功率2222()P P rP I R r U U==⨯=损耗则用户实际得到的电功率22P r P P P P U=-=-损耗实则输电线输送电能的效率为2221P rP P Pr U P P Uη-===-实 所以输电线输送电能的效率为21rP U -。

3．从产品说明书得知，一台“6 V 3 W ”的迷你型小风扇，电动机线圈阻值0.1Ω，则小风扇正常工作2min 电动机线圈产生的热量为____J 。

【答案】3 【解析】 【分析】 【详解】电路中线圈的电流为3W 0.5A 6VP I U === 电路中通过线圈的电流为产生的热量为Q =I 2Rt =(0.5A) 2×0.1Ω×2×60s=3J4．如图所示当甲电路中的开关S 闭合时，两个电压表所选量程不同，测量时的指针位置均为如图乙所示，则电阻R 1两端的电压为______V ，R 1∶R 2=______，当电阻R 1、R 2并联在电路中时，在相同的时间内电流通过R 1、R 2所产生的热量之比Q 1∶Q 2=_______。

一、初中物理焦耳定律的应用问题1．在家庭电路中，导线相互连接处往往比别处更容易发热,甚至引起火灾，原因是连接处（ ）A ．电流比别处大，产生的热量多B ．电流比别处小，产生的热量多C ．电阻比别处小，产生的热量多D ．电阻比别处大，产生的热量多 【答案】D 【解析】 【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。

导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析。

【详解】在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，在电流、通电时间相同时，产生的热量较多，往往比别处更容易发热，甚至引起火灾。

故选D 。

2．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ． 【答案】1：4 200 【解析】 【分析】 【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=；根据2U Q W t R==得两个电阻在100s 内产生的热量为：22221212(4V)(4V)100s 100s 200J 10Ω40ΩU U Q W W t t R R =+=+=⨯+⨯=总．3．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S ，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R 1的阻值是____Ω．实验时，电源电压保持5 V 不变，当滑片P 位于a 端时，由图象可得滑动变阻器消耗的电功率是_____W ．此时，电阻R 1在10 min 内产生的热量为_____J ．【答案】10 0.4 60 【解析】 【分析】 【详解】当P 在b 端时R 2=0Ω，此时电压示数和电流示数最大，且均为R 1的数据，所以R 1的阻值为：R 1=5V=0.5AU I 总=10Ω．当滑动变阻器的滑片移到a 端时，R 2两端电压U 2=U 总-U 1=5V-1V=4V ，由图象知，当R 1的电压是1V 时，电流为0.1A ，根据串联电路的电流处处相等，∴I 2=I 1=0.1A ，∴P 2=U 2I 2=4V×0.1A=0.4W ，Q 1=W 1=U 1It=1V×0.1A×600s=60J 。

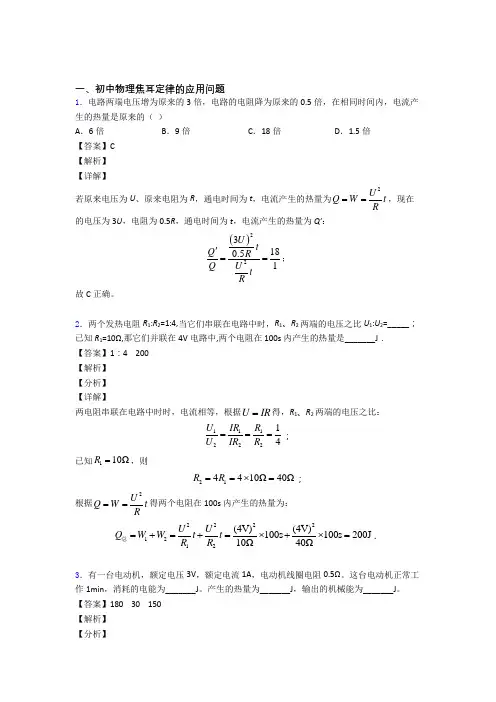

一、初中物理焦耳定律的应用问题1．电路两端电压增为原来的3倍，电路的电阻降为原来的0.5倍，在相同时间内，电流产生的热量是原来的（ ） A ．6倍 B ．9倍C ．18倍D ．1.5倍【答案】C 【解析】 【详解】若原来电压为U 、原来电阻为R ，通电时间为t ，电流产生的热量为2U Q W t R==，现在的电压为3U ，电阻为0.5R ，通电时间为t ，电流产生的热量为Q′：()223180.51U tQ R U Q t R'==； 故C 正确。

2．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ． 【答案】1：4 200 【解析】 【分析】 【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=；根据2U Q W t R==得两个电阻在100s 内产生的热量为：22221212(4V)(4V)100s 100s 200J 10Ω40ΩU U Q W W t t R R =+=+=⨯+⨯=总．3．有一台电动机，额定电压3V ，额定电流1A ，电动机线圈电阻0.5Ω。

这台电动机正常工作1min ，消耗的电能为_______J 。

产生的热量为_______J ，输出的机械能为_______J 。

【答案】180 30 150 【解析】 【分析】根据=W UIt ，求出消耗的电能；根据 2Q I Rt =求出在1min 内电流产生的热量；消耗的电能减去产生的热量即为电动机获得的机械能。

【详解】[1]这台电动机正常工作，电动机1min 消耗的电能3V 1A 60s 180J W UIt ==⨯⨯=[2]产生的电热221A 0.5Ω60s 30J Q I Rt ==⨯⨯=（）[3]输出的机械能180J 30J 150J W W Q =-=-=机械【点睛】本题考查了电动机产生热量、电功、输出机械能的计算，关键是知道只有在纯电阻电路中电能才完全转化成内能。

一、初中物理焦耳定律的应用问题 1．下列说法不正确的是（ ）A ．两个用电器组成的电路，通过它们的电流不相等，则它们一定是并联B ．三个用电器组成的电路任意一个损坏都不影响其他用电器，则它们一定是并联C ．家庭电路中若电热水壶被短路，则空气开关一定跳闸D ．功率相同的电风扇和电热水壶正常工作1h ，产生的电热一定相等 【答案】D 【解析】 【分析】 【详解】A ．两个用电器组成的电路，只有并联时通过它们的电流才不相等，故A 正确，A 不符合题意；B ．三个用电器组成的电路任意一个损坏都不影响其他用电器，则它们一定是并联，若其中两个或三个串联，则必须同时工作，故B 正确，B 不符合题意；C ．家庭电路中若电热水壶被短路，电路中电流过大，则空气开关一定跳闸，故C 正确，C 不符合题意；D ．功率相同的电风扇和电热水壶正常工作1h 消耗的电能相同，但因为电热水壶把电能几乎全部转化成热能，而电风扇主要是把电能转化成机械能，二者产生的电热不同，故D 错误，D 符合题意。

故选D 。

2．小明将线圈电阻为4.84Ω的电动机接人220V 的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min 内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h ，电动机线圈产生________J 的热量。

【答案】0.05 41.810⨯ 【解析】 【分析】 【详解】[1]电动机在这段时间内消耗的电能为0100kW h=kW h 0.05kW h 2000n W n =⋅⋅=⋅ [2]根据公式W UIt =可以求出电动机线圈的电流为60.05 3.610J 100A 220V 360s 22W I Ut ⨯⨯===⨯⨯ 电动机线圈产生热量为224100(A) 4.84Ω180s=18000J=1.810J 22Q I Rt ==⨯⨯⨯3．如图甲所示，为额定电压为 6V 的灯泡 L 的 I -U 图像．如图乙所示的电路，电源电压 12V 不变，R 1 为定值电阻，R 2 为滑动变阻器，闭合开关 S 1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V ，则灯泡的额定功率是____W ，R 1 的阻值为_____Ω，滑动变阻器 R 2 两端的最大电压为_____V ，移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，通电 1min R 2 产生的热量为_____J 。

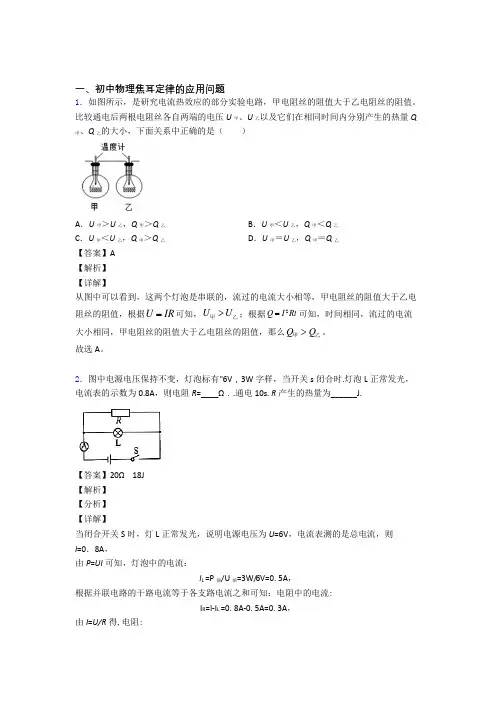

一、初中物理焦耳定律的应用问题1．如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值大于乙电阻丝的阻值。

比较通电后两根电阻丝各自两端的电压U 甲、U 乙以及它们在相同时间内分别产生的热量Q 甲、Q 乙的大小，下面关系中正确的是（ ）A ．U 甲＞U 乙，Q 甲＞Q 乙B ．U 甲＜U 乙，Q 甲＜Q 乙C ．U 甲＜U 乙，Q 甲＞Q 乙D ．U 甲＝U 乙，Q 甲＝Q 乙【答案】A【解析】【详解】 从图中可以看到，这两个灯泡是串联的，流过的电流大小相等，甲电阻丝的阻值大于乙电阻丝的阻值，根据U IR =可知，U U >甲乙；根据2Q I Rt =可知，时间相同，流过的电流大小相同，甲电阻丝的阻值大于乙电阻丝的阻值，那么Q Q >甲乙。

故选A 。

2．图中电源电压保持不变，灯泡标有"6V ，3W 字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为0.8A ，则电阻R =____Ω．.通电10s. R 产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，由P =UI 可知，灯泡中的电流：I L =P 额/U 额=3W/6V=0.5A ，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R =I-I L =0.8A-0.5A=0.3A ，由I =U/R 得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。

3．从产品说明书得知，一台“6 V 3 W”的迷你型小风扇，电动机线圈阻值0.1Ω，则小风扇正常工作2min电动机线圈产生的热量为____J。

【答案】3【解析】【分析】【详解】电路中线圈的电流为3W0.5A6VPIU===电路中通过线圈的电流为产生的热量为Q=I2Rt=(0.5A) 2×0.1Ω×2×60s=3J4．两定值电阻R A和R B中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为________ W，通电一段时间后，R A和R B产生的热量之比是________．【答案】0.6 1：2【解析】【分析】【详解】由图象知，U=3V时，I A=0.6A，I B=0.3A，根据URI=，电阻3V50.6AAAURI===Ω，3V 100.3A B B U RI ===Ω， 两电阻串联时，电路总电阻 R =R A +R B =5Ω+10Ω=15Ω，电路总功率22(3V)0.6W 15U P R ===Ω； A 、B 两电阻串联流过它们的电流I 相等，通电一段时间产生的热量之比2251102A A AB B B Q I R t R Q I R t R Ω====Ω．5．电烙铁和电风扇上都标有“220V 60W ”的字样，使它们分别在额定电压下工作相同的时间。

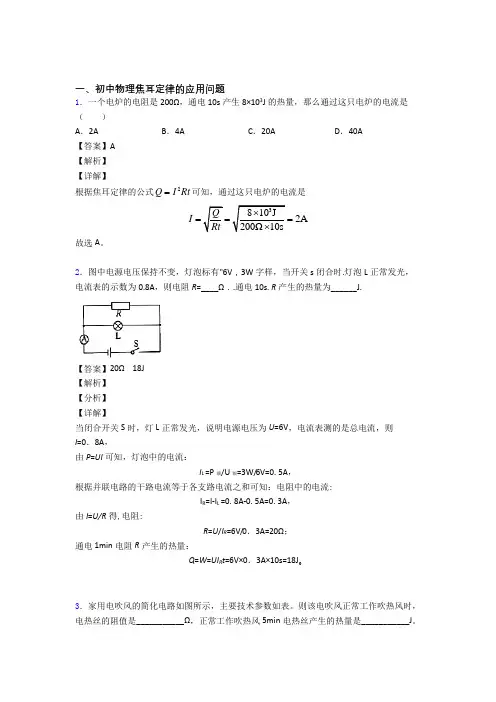

一、初中物理焦耳定律的应用问题1．一个电炉的电阻是200Ω，通电10s 产生8×103J 的热量，那么通过这只电炉的电流是（ ）A ．2AB ．4AC ．20AD ．40A【答案】A【解析】【详解】根据焦耳定律的公式2Q I Rt =可知，通过这只电炉的电流是 3810J 200Ω210sA Q I Rt ⨯⨯=== 故选A 。

2．图中电源电压保持不变，灯泡标有"6V ，3W 字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为0.8A ，则电阻R =____Ω．.通电10s. R 产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，由P =UI 可知，灯泡中的电流：I L =P 额/U 额=3W/6V=0.5A ，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R =I-I L =0.8A-0.5A=0.3A ，由I =U/R 得,电阻:R =U /I R =6V/0．3A=20Ω；通电1min 电阻R 产生的热量：Q =W =UI R t =6V×0．3A×10s=18J 。

3．家用电吹风的简化电路如图所示，主要技术参数如表。

则该电吹风正常工作吹热风时，电热丝的阻值是___________Ω，正常工作吹热风5min 电热丝产生的热量是___________J 。

【答案】55 2.64×105【解析】【详解】(1)[1]由表格数据可知，电吹风吹冷风时的功率，即电动机的功率为120W ，由图知，电吹风正常工作且吹热风时，电动机和电热丝并联，因电路的总功率等于各用电器功率之和，所以电热丝的功率：1000W 120W 880W M P P P=-=-=电热丝热； 并联电路中各支路两端的电压相等，由2U P R=可得电热丝的电阻： ()22220V 55880W U R P ===Ω电热丝电热丝；[2]电吹风正常工作且吹热风时，5分钟内电流通过电热丝产生的热量：5880W 560 2.6410J R Q W P t s ===⨯⨯=⨯。

一、初中物理焦耳定律的应用问题1．在相等的时间内，电热丝甲比电热丝乙放出的热量少，则（）A．甲的电阻一定比乙的小B．通过甲的电流一定比乙的小C．甲两端的电压一定比乙的小D．甲消耗的电功率一定比乙的小【答案】D【解析】【分析】【详解】由焦耳定律可知电热丝产生的热量与电流大小、电阻大小和通电时间有关。

ABC．仅知道通电时间相同、电热丝甲放出的热量少，不能直接判定电阻、电流与电压的大小，故ABC不符合题意；D．在相等的时间内，电热丝甲比电热丝乙放出的热量少，即电热丝甲消耗的电能较少，根据WPt可知，甲的功率小，故D符合题意。

故选D。

2．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P 从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R1的阻值是____Ω．实验时，电源电压保持5 V不变，当滑片P位于a端时，由图象可得滑动变阻器消耗的电功率是_____W．此时，电阻R1在10 min内产生的热量为_____J．【答案】100.460【解析】【分析】【详解】当P在b端时R2=0Ω，此时电压示数和电流示数最大，且均为R1的数据，所以R1的阻值为：R1=5V=0.5AUI总=10Ω．当滑动变阻器的滑片移到a端时，R2两端电压U2=U总-U1=5V-1V=4V，由图象知，当R1的电压是1V时，电流为0.1A，根据串联电路的电流处处相等，∴I2=I1=0.1A，∴P2=U2I2=4V×0.1A=0.4W，Q1=W1=U1It=1V×0.1A×600s=60J。

3．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。

两根输电线的总电阻为r。

已知位于电厂处的两根输电线间的电压为U，输送电能的功率为P，由于电流通过输电线发热会损失电能，该输电线路输送电能的效率为__________。

（输电效率为用户得到的电能与发电厂输出电能的比值） 【答案】21rP U- 【解析】 【分析】【详解】由P UI =得：通过输电线的电流P I U= 输电线的总电阻R r =，则输电线上消耗的功率2222()P P rP I R r U U==⨯=损耗则用户实际得到的电功率22P r P P P P U=-=-损耗实则输电线输送电能的效率为2221P rP P Pr U P P Uη-===-实 所以输电线输送电能的效率为21rP U -。

一、初中物理焦耳定律的应用问题1．在相等的时间内，电热丝甲比电热丝乙放出的热量少，则（）A．甲的电阻一定比乙的小B．通过甲的电流一定比乙的小C．甲两端的电压一定比乙的小D．甲消耗的电功率一定比乙的小【答案】D【解析】【分析】【详解】由焦耳定律可知电热丝产生的热量与电流大小、电阻大小和通电时间有关。

ABC．仅知道通电时间相同、电热丝甲放出的热量少，不能直接判定电阻、电流与电压的大小，故ABC不符合题意；D．在相等的时间内，电热丝甲比电热丝乙放出的热量少，即电热丝甲消耗的电能较少，根据WPt可知，甲的功率小，故D符合题意。

故选D。

2．一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，则这台电动机1min内产生的热量是______J，这台电动机的效率是______．【答案】1.2×104 90.9%【解析】【分析】【详解】已知线圈的电阻和通过的电流以及通电时间，根据公式Q=I2Rt可求这台电动机1min内产生的热量．已知电动机两端的电压和通过的电流，根据公式P=UI可求电动机的总电功率；再根据公式P=I2R计算线圈消耗的功率，总功率减去线圈消耗的功率就是电动机的输出功率，输出功率与总功率的比值就是这台电动机的效率．（1）这台电动机1min内产生的热量：Q=I2Rt=（10A）2×2Ω×60s=1.2×104J；（2）电动机的电功率：P总=UI=220V×10A=2200W，线圈消耗的功率：P圈=I2R=（10A）2×2Ω=200W，输出功率：P出=P总-P圈=2200W-200W=2000W，这台电动机的效率：η= P出/ P总=2000W/2200W=90.9%．3．家用电吹风的简化电路如图所示，主要技术参数如表。

则该电吹风正常工作吹热风时，电热丝的阻值是___________Ω，正常工作吹热风5min 电热丝产生的热量是___________J 。

一、初中物理焦耳定律的应用问题1．如图是“探究影响电流热效应因素”的实验装置图。

其中两个完全相同的烧瓶内分别装有质量、初温相同的煤油，阻值不同的电阻丝1R、2R。

关于此电路说法中正确的是A．探究的是电流产生的热量与电压的关系B．温度计示数变化大的烧瓶内电阻丝电阻小C．通电时间相同时两个烧瓶内电阻丝产生的热量相同D．温度计示数变化的大小反映电流产生热量的多少【答案】D【解析】【详解】A．实验用不同阻值不同的电阻丝串联在一起，探究的是电流产生的热量与电阻的关系，故A错误；B．温度计示数变化大的烧瓶内电阻丝电阻大，故B错误；C．通电时间相同时，烧瓶内电阻丝阻值大产生的热量多，故C错误；D．本实验通过温度计示数变化的大小来反映电流产生热量的多少，故D正确。

2．有许多重大火灾都是因用电线路连接处接触不良所造成的，当线路连接处接触不良时，该处的电阻将_____（减小／增大／不变），在该接触处就会局部过热引起升温，接触处的电阻又将随着温度的升高而_____（减小／增大／不变），从而形成电热的逐步积累和恶性循环，以致引发火灾．【答案】增大增大【解析】【分析】【详解】当线路连接处接触不良时，该处的电阻会增大；利用焦耳定律分析接触处局部过热，而金属电阻的阻值随温度升高而增大，据此分析．电路连接处与原来相比，由于接触不好，电流通过时受到的阻碍作用增大，因此电阻增大；连接处相对于其他地方电阻增大，根据焦耳定律Q=I2Rt，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，而金属导线的电阻随温度的升高而增大，电阻增大，产生的热量更多，温度升得更高，以致恶性循环引发火灾．3．如图甲所示，为额定电压为 6V 的灯泡 L 的 I -U 图像．如图乙所示的电路，电源电压 12V 不变，R 1 为定值电阻，R 2 为滑动变阻器，闭合开关 S 1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V ，则灯泡的额定功率是____W ，R 1 的阻值为_____Ω，滑动变阻器 R 2 两端的最大电压为_____V ，移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，通电 1min R 2 产生的热量为_____J 。

一、初中物理焦耳定律的应用问题1．一个“220V 300 W"的电热杯，一个“220 V 300W ”的煮蛋器，一台“220V 300 W"的小型洗衣机，分别接在220V 的电压下，则相同时间内它们产生的热量 A ．小型洗衣机最少 B ．电热杯最少 C ．煮蛋器最少 D ．一样多【答案】A 【解析】 【详解】由题意可知，三种仪器的额定功率相同，但小型洗衣机主要将电能转化为机械能；而电热杯、煮蛋器将电能全部转化为内能，故小型洗衣机产生热量最少，故选A 。

2．从产品说明书得知，一台“6 V 3 W ”的迷你型小风扇，电动机线圈阻值0.1Ω，则小风扇正常工作2min 电动机线圈产生的热量为____J 。

【答案】3 【解析】 【分析】 【详解】电路中线圈的电流为3W 0.5A 6VP I U === 电路中通过线圈的电流为产生的热量为Q =I 2Rt =(0.5A) 2×0.1Ω×2×60s=3J3．电阻A 和B 连接在某一电路，通过它们的电流与其两端电压的关系如图所示。

由图中信息可知（ ）A ．电阻A 的阻值为5ΩB ．当通过电阻B 的电流为0A 时，电阻B 的阻值为0ΩC ．当电阻A 、B 串联在电压为3V 的电源两端时，它们的电功率之比为A B :1:2P P =D ．当电阻A 、B 并联在电压为3V 的电源两端时，5min 它们产生的电热之比:2:1A B Q Q = 【答案】ACD【解析】 【分析】本题考查串联、并联电路的特点，电功率的计算，电热的计算，应用I -U 图象和欧姆定律解题。

【详解】A ．由图象可知，电阻A 、B 的I -U 图象是倾斜的直线，则两个都是定值电阻，当A 两端的电压为3V 时，通过它的电流为0.6A ，那么A 的电阻35Ω0.6U V R I A=== 故A 符合题意；B ．导体的电阻是其本身的一种性质，其两端有无电压，不会影响其电阻的大小，故B 不符合题意；C ．由图象可知，电阻A 、B 串联，电源电压为3V 时，通过电路的电流应该是0.2A ，此时A 、B 两端的电压分别为1.0V 和2.0V ，根据P =UI 得，各电阻的电功率之比为P A :P B =U A :U B =1.0V:2.0V=1:2故C 符合题意；D ．当电阻A 、B 并联在电压为3V 的电源两端时，由图象可知，通过两电阻的电流分别为0.6A 和0.3A ，根据Q =UIt 得，在5min 内，两电阻产生的电热之比Q A :Q B =I A :I B =0.6A:0.3A=2:1故D 符合题意。

一、初中物理焦耳定律的应用问题1．以下原理与应用上下对应正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．原理为电磁感应原理；扬声器是利用通电导体在磁场中受力的作用，故A错误；B ．原理为通电导体在磁场中受力的作用；麦克风是利用电磁感应原理，故B 错误；C ．原理为电流的磁效应即电流周围存在磁场；电铃是利用电流的磁效应，使电磁铁吸引衔铁击打铃盖发出声音，故C 正确；D ．原理为电流的热效应，电流做功将电能转化为内能；电风扇是利用电流做功将电能转化为机械能，故D 错误。

故选C 。

2．有一台电动机，额定电压3V ，额定电流1A ，电动机线圈电阻0.5Ω。

这台电动机正常工作1min ，消耗的电能为_______J 。

产生的热量为_______J ，输出的机械能为_______J 。

【答案】180 30 150 【解析】 【分析】根据=W UIt ，求出消耗的电能；根据 2Q I Rt =求出在1min 内电流产生的热量；消耗的电能减去产生的热量即为电动机获得的机械能。

【详解】[1]这台电动机正常工作，电动机1min 消耗的电能3V 1A 60s 180J W UIt ==⨯⨯=[2]产生的电热221A 0.5Ω60s 30J Q I Rt ==⨯⨯=（）[3]输出的机械能180J 30J 150J W W Q =-=-=机械【点睛】本题考查了电动机产生热量、电功、输出机械能的计算，关键是知道只有在纯电阻电路中电能才完全转化成内能。

3．从产品说明书得知，一台“6 V 3 W ”的迷你型小风扇，电动机线圈阻值0.1Ω，则小风扇正常工作2min 电动机线圈产生的热量为____J 。

【答案】3 【解析】 【分析】 【详解】电路中线圈的电流为3W0.5A 6VP I U === 电路中通过线圈的电流为产生的热量为Q =I 2Rt =(0.5A) 2×0.1Ω×2×60s=3J4．如图是养鸡场冬季用来调控光照和室温设备的原理电路图．此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量．电路图中R 1、R 2是电热丝．R 1：R 2：R L =1：2：2，S 1、S 2可以同时断开或闭合，以实现白天和夜晚的用电要求．开关S 闭合（ ）A ．S 1、S 2同时断开时，设备运行处于白天用电状态B ．S 1、S 2也同时闭合时，设备运行处于夜晚用电状态C ．S 1、S 2同时断开时，在相同时间内R 1和R 2产生的热量之比为2：1D ．S 1、S 2也同时闭合时，若电流表示数为6A ，则R 1的实际功率为880W 【答案】ABD 【解析】S 闭合，S 1 、S 2 断开时，R 1 和R 2 组成串联电路，灯泡L 断路不发光，且电路中的电阻最大，由公式P=U 2/R 可知，此时电路中的电功率最小，为保温状态，所以是白天，故A 正确；开关S 、S 1 、S 2 同时处于闭合状态，R 2 被短路，R 1 和灯泡L 组成并联电路，灯泡L 发光，且电路中的电阻最小，由公式P=U 2/R 可知，此时电路中的电功率最大，为加热状态，所以是晚上；故B 正确；S 闭合，S 1 、S 2 断开时，R 1 和R 2 串联，Q 1 ：Q 2 =I 2 R 1 t ：I 2R 2 t=R 1 ：R 2 =1：2，故C 错； 开关S 、S 1 、S 2 都处于闭合状态时，R 2 被短路，R 1 和灯泡L 组成并联电路；∵I=U/R ，R 1 ：R L =1：2，∴I 1 ：I L =R L ：R 1 =2：1，∵I =6A ，∴I 1 =4A ，I L =2A ，∵U L =U 1 =U =220V ，∴P 1 =U 1 I 1 =220V×4A=880W ，故D 正确； 故选ABD ．5．如图是科技小组为养鸡场设计的调控光照和室温设备的电路图。

一、初中物理焦耳定律的应用问题1．a 和b 两个定值电阻的电流与电压的关系如图所示，下列说法正确的是( )A ．将a 和b 串联接入电路中，a 、b 两端的电压之比是1：2B ．将a 和b 串联接入电路中，a,b 消耗的功率之比是2：1C ．将a 和b 并联接人电路中，通过a 、b 的电流之比是1：2D ．将a 和b 并联接入电路中，相同时间内电流通过a 、b 产生的热量之比是4：1 【答案】A 【解析】 【详解】A ．由图可知若将a 和b 串联接入电路中，a 、b 两端的电压之比是1：2，故A 正确；B ．由图可知若将a 和b 串联接入电路中，a 、b 消耗的功率之比为:::2A 1:2a b a b a a P P U I U I U I U I ===故B 错误；C ．由图可知若将a 和b 并联接人电路中，通过a 、b 的电流之比是2：1，故C 错误；D ．由图可知若将a 和b 并联接入电路中，相同时间内电流通过a 、b 产生的热量之比为22:::2:1a b a a b b a b Q Q I R t I R t UI t UI t ===故D 错误。

2．图中电源电压保持不变，灯泡标有"6V ，3W 字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为0.8A ，则电阻R =____Ω．.通电10s. R 产生的热量为______J.【答案】20Ω 18J 【解析】 【分析】 【详解】当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，由P =UI 可知，灯泡中的电流：I L =P 额/U 额=3W/6V=0.5A ，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R =I-I L =0.8A-0.5A=0.3A ，由I =U/R 得,电阻:R =U /I R =6V/0．3A=20Ω；通电1min 电阻R 产生的热量：Q =W =UI R t =6V×0．3A×10s=18J 。

一、初中物理焦耳定律的应用问题1．电动自行车有行驶工作、蓄电池充电两种状态，局部电路图如图所示，断开S 后，充电插口可以外接充电器对电池进行充电，电动自行车行驶过程中，其电动机正常工作电压为48V ，此时通过电动机线圈的电流为5A ，电动机线圈的电阻是0.5Ω，下列说法正确的是（ ）A ．对蓄电池充电时，蓄电池相当于电路中的电源B ．电动自行车的电动机把电能全部转化为机械能C ．电动机正常工作1min ，电流通过线圈所产生的热量为14400JD ．电动机正常工作1min ，消耗的电能为14400J【答案】D【解析】【分析】【详解】A ．对蓄电池充电时，电能转化为化学能储存起来，则蓄电池相当于用电器，故A 错误；B ．由于电动机会发热，则电动自行车的电动机把电能转化为机械能和内能，故B 错误；C ．电动机正常工作1min ，电流通过线圈所产生的热量为Q =I 2Rt =(5A)2×0.5Ω×60s=750J故C 错误；D ．电动机正常工作1min ，消耗的电能为W =UIt =48V×5A×60s=14400J故D 正确。

故选D 。

2．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。

两根输电线的总电阻为r 。

已知位于电厂处的两根输电线间的电压为U ，输送电能的功率为P ，由于电流通过输电线发热会损失电能，该输电线路输送电能的效率为__________。

（输电效率为用户得到的电能与发电厂输出电能的比值） 【答案】21rP U【解析】【分析】由P UI =得：通过输电线的电流P I U= 输电线的总电阻R r =，则输电线上消耗的功率2222()P P r P I R r U U ==⨯=损耗则用户实际得到的电功率 22P r P P P P U=-=-损耗实 则输电线输送电能的效率为 2221P r P P Pr U P P Uη-===-实 所以输电线输送电能的效率为21rP U -。

一、初中物理焦耳定律的应用问题1．一个电炉的电阻是200Ω，通电10s 产生8×103J 的热量，那么通过这只电炉的电流是（ ） A ．2A B ．4A C ．20A D ．40A【答案】A 【解析】 【详解】根据焦耳定律的公式2Q I Rt =可知，通过这只电炉的电流是2A I ===故选A 。

2．有一台电动机，额定电压3V ，额定电流1A ，电动机线圈电阻0.5Ω。

这台电动机正常工作1min ，消耗的电能为_______J 。

产生的热量为_______J ，输出的机械能为_______J 。

【答案】180 30 150 【解析】 【分析】根据=W UIt ，求出消耗的电能；根据 2Q I Rt =求出在1min 内电流产生的热量；消耗的电能减去产生的热量即为电动机获得的机械能。

【详解】[1]这台电动机正常工作，电动机1min 消耗的电能3V 1A 60s 180J W UIt ==⨯⨯=[2]产生的电热221A 0.5Ω60s 30J Q I Rt ==⨯⨯=（）[3]输出的机械能180J 30J 150J W W Q =-=-=机械【点睛】本题考查了电动机产生热量、电功、输出机械能的计算，关键是知道只有在纯电阻电路中电能才完全转化成内能。

3．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。

两根输电线的总电阻为r 。

已知位于电厂处的两根输电线间的电压为U ，输送电能的功率为P ，由于电流通过输电线发热会损失电能，该输电线路输送电能的效率为__________。

（输电效率为用户得到的电能与发电厂输出电能的比值） 【答案】21rPU -【解析】 【分析】 【详解】由P UI =得：通过输电线的电流P I U= 输电线的总电阻R r =，则输电线上消耗的功率2222()P P rP I R r U U==⨯=损耗则用户实际得到的电功率22P r P P P P U=-=-损耗实则输电线输送电能的效率为2221P rP P Pr U P P Uη-===-实 所以输电线输送电能的效率为21rP U-。

一、初中物理焦耳定律的应用问题1．如图是科技小组为养鸡场设计的调控光照和室温设备的电路图。

此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量。

电路图中R 1、R 2，是电热丝，L 为照明灯泡（L 的电阻不随温度变化），1212R R R ==。

S 1、S 2，同时断开或闭合，以实现白天和夜晚的用电要求。

开关S 闭合时，下列说法错误（ ）A ． S 1、S 2同时断开时，设备运行处于白天用电状态B ． S 1、S 2同时闭合时，设备运行处于夜晚用电状态C ． S 1、S 2同时断开时，在相同时间内和产生的热量之比为2∶1D ． S 1、S 2同时闭合时，若电流表示数为6A ，则的实际功率为880W【答案】C【解析】【分析】【详解】S 闭合，S 1、S 2同时断开时，R 1、R 2组成串联电路，灯泡L 断路不发光，且电路中的电阻最大，由公式2U P R=可知，此时电路中的电功率最小，为保温状态，所以是白天在相同时间内R 1、R 2产生的热量之比22221212Q Q I Rt I R t R R ====∶∶∶ 开关S 、S 1、S 2同时处于闭合状态，R 2被短路，R 1和灯泡L 组成并联电路，灯泡L 发光，且电路中的电阻最小，由公式2U P R=可知，此时电路中的电功率最大，为加热状态，所以是晚上，因为U I R=，所以 112L R R =∶∶ 所以L L112 1I I R R ==∶∶∶ 因为R 1= 6A所以I 1=4AI2=2A 因为1 L 220VU U U===所以11220V4A880WP UI==⨯=故选C。

2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。
