高压配电系统及设备运行维护要求、检修对策、方式和内容1、完善电气设备维修的程序：⑴、首先对于存在故障的电气设备，不要过早进行拆卸，要先询问有关操作人员，了解产生故障原因及故障的具体现象。
对存在较重污染的电气设备，要在接触点、接线点、按钮进行清洁，然后检查外部控制键是否存在失灵的情况。
这是由于许多故障都是被导电尘块和脏污阻塞而引起的，在清洁之后，即可排除故障;⑵、其次在维修之前，要先观察设备外部是否存在缺损、裂痕，在了解其使用年限与维修史之后，再对机内进行仔细检查。
在排除设备外部的故障因素之后，确定为机内故障后才能实施拆卸。
⑶、最后在故障设备中电源部分的故障率比较高，所以需要在设备未通电进行检修电源，根据电气设备保险丝、热继电器、接触器、按钮的好坏，进行判断故障的情况，然后进行通电试验，根据测参数、听其声进行判断故障，才能尽快确定故障位置，并且尽早实施针对性的维修。
2、依据故障后果确定检修的重点与策略：⑴、假如对一部设备作进行分析,可能会出现上许多的故障问题,虽然各种故障都可能会影响设备的顺利运行,但是存在不同的影响程度。
⑵、有的故障影响设备工作状态的指示，有的影响设备的电声指标，有的影响设备的调幅度或者输出功率,有的故障可以导致设备停止运行。
⑶、因为不同故障对设备的影响存在很大的差别,因此在面对不同的故障时要选择不同的解决方法。
但在实际工作，工作人员常常无法分清故障的严重程度，从而导致维修工作具有一定的盲目性。
因此维护人员要时刻谨记进行预防性检修工作的目标是消除、减少以及避免、故障的后果，从而可以科学地给机器进行维修。
3、拆修或更换元器件尽可能采用视情方式：⑴、一些零件,其使用时间和可靠性之间具有某种关系,所以在其产生隐藏故障的时期,就将其进行更换和检修,是能预防故障发生的。
⑵、但对于使用时间和可靠性之间不具有某种重要关系的零件,定时进行更换或者检修无法改善机器的使用性能。
⑶、在实际工作，一些维护人员原本是想避免出现故障而去做定时进行更换或者检修工作,但却因为贸然进行更换或者拆修，从而导致了故障产生,因此工作人员要谨慎进行更换或者检修工作，以免出现其它的问题。
高压电气设备的检修维护第一节开关电器的检修维护一、断路器的巡视检查（一）断路器在运行中的巡视检查项目1. 对于SF6断路器，应定时记录气体压力及温度，及时检查处理漏气现象。
当室内的SF6断路器有气体外泄时要注意通风，工作人员要有防毒保护。
2. .检查断路器的瓷套应清洁，无裂纹、破损和放电痕迹。
3. .真空灭弧室应无异常，真空泡应清晰，屏蔽罩内颜色应无变化。
在分闸时，弧光呈蓝色为正常。
4. 断路器导电回路和机构部分的检查检查导电回路应良好，软铜片连接部分应无断片、断股现象。
与断路器连接的接头接触应良好，无过热现象。
机构部分检查紧固件应紧固，转动、传动部分应有润滑油，分、合闸位置指示器应正确。
开口销应完整、开口。
5. 操动机构的检查（1）操动机构的性能在很大程度上决定了断路器的性能及质量优劣，因此对于断路器来说，操动机构是非常重要的。
巡视检查中，必须重视对操动机构的检查。
（二）SF6断路器的巡视检查项目1.套管不脏污,无破损裂痕及闪络放电现象。
2.连接部分无过热现象。
3.内部无异声(漏气声、振动声)及异臭味。
4.壳体及操作机构完整,不锈蚀;各类配管及其阀门有无损伤、锈蚀,开闭位置是否正确,管道的绝缘法兰与绝缘支持是否良好。
5.断路器分合位置指示正确,与当时运行情况相符。
（三）故障断路器紧急停用处理当巡视检查发现以下情形之一时，应立即停用故障断路器进行处理：1.套管有严重破损和放电现象。
2.SF6断路器气室严重漏气，发出操作闭锁信号。
3.真空断路器出现真空破坏的丝丝声。
4.液压机构突然失压到零。
5.断路器端子与连接线连接处发热严重或熔化时。
二、隔离开关的正常运行隔离开关的正常运行状态是指在额定条件下,连续通过额定电流而热稳定、动稳定不被破坏的工作状态。
（一）隔离开关的正常巡视检查项目隔离开关与断路器不同,它没有专门的灭弧结构,不能用来切断负荷电流和短路电流,使用时一般与断路器配合,只有在断开断路器后,才能进行操作,起隔离电源等作用。
高压负荷开关的故障分析与故障排除摘要：本文将介绍高压负荷开关的故障分析与故障排除方法。
首先，对高压负荷开关的基本原理进行了简要说明。
接着，列举了常见的故障类型，并对其原因进行了详细分析。
最后，针对不同故障类型提出了相应的排除方法和注意事项。
一、高压负荷开关的基本原理高压负荷开关是电力系统中常见的一种设备，用于控制和保护电气设备和线路。
其基本原理是通过切断或合上电路，实现电气设备的接通和断开。
高压负荷开关通常由控制单元、断路器和隔离开关组成。
二、常见故障类型及原因分析1. 跳闸故障跳闸故障是高压负荷开关常见的故障类型，通常是由以下原因引起的：（1）电流过载：长时间运行在额定电流以上的情况下，负荷开关可能无法承受过高的电流，导致跳闸故障。
（2）短路：当电流在负荷开关内部短路时，将导致过高的电流流过开关，触发跳闸保护。
（3）过压：过高的电压可能导致负荷开关的绝缘故障，触发跳闸保护。
2. 无法合闸故障无法合闸故障指的是当负荷开关处于断开状态时，无法正常合上并接通电路。
造成此类故障的原因有：（1）机械故障：可能由于负荷开关内部机械部件的损坏或异物阻塞，导致无法正常操作。
（2）电气故障：电气部件的故障，如触点接触不良或烧坏，会影响负荷开关的正常操作。
3. 触点发热故障触点发热故障指的是负荷开关在运行过程中，触点产生过高的温度。
主要原因包括：（1）负荷过大：当负荷开关长时间承受过大的负荷时，触点表面可能会发热，导致故障。
（2）接触不良：触点接触不良会产生阻抗，从而引起局部发热。
三、故障排除方法和注意事项1. 跳闸故障的排除方法（1）检查电流负荷是否过大，并及时清理负荷开关周围的阻塞物。
（2）检查负荷开关是否与其他电气设备连接良好，排除线路短路和接触不良的可能性。
（3）检查负荷开关电气部件的绝缘状况是否正常，并及时更换受损的零部件。
2. 无法合闸故障的排除方法（1）检查负荷开关机械部件的运动是否受阻，并进行清洁或更换。
高压开关设备维护保养高压开关设备是电力系统中至关重要的部分，它承担着控制和隔离电路的重要功能。
为了确保高压开关设备的正常运行和延长其使用寿命，定期的维护保养工作十分必要。
本文将介绍高压开关设备的维护保养内容及注意事项。
一、维护保养内容1. 清洁维护：定期对高压开关设备进行清洁，包括外表面的清理和内部零部件的清理。
外表面的清理可采用干净的软布或橡皮擦轻轻擦拭，不要使用酸、碱等有腐蚀性的物质。
对于内部零部件的清理，应根据具体情况选择适当的清洁工具和方法，确保零部件表面平整无污染。
2. 润滑维护：高压开关设备内部的部分运动部件需要进行定期的润滑。
应根据设备的使用说明书，选择适当的润滑剂，并按照规定的润滑周期进行润滑工作。
同时，要注意对润滑剂的质量监控，防止使用劣质润滑剂造成设备故障。
3. 张紧维护：部分高压开关设备涉及到电气连接，如接线端子、接地线等。
定期检查这些电气连接部分的紧固情况，确保连接可靠且无松动。
若发现松动情况，应及时进行张紧。
4. 绝缘维护：高压开关设备上的绝缘部件是保障设备正常运行的重要因素。
定期检查绝缘部件的状况，包括绝缘子、遮罩、套管等。
如发现绝缘子有裂纹、遮罩有破损等情况，应及时更换。
5. 测试维护：定期对高压开关设备进行电气性能测试，包括开断能力测试、绝缘电阻测试等。
通过测试可以了解设备的性能状况，并根据测试结果判断是否需要进行维修或更换。
二、维护保养注意事项1. 安全第一：在进行高压开关设备的维护保养工作时，要严格遵守安全操作规程，戴好相关防护用具，并确保设备已切断电源。
对于高压开关设备内部的高压元器件，应由专业人员进行操作，以免发生意外。
2. 定期计划：制定合理的维护保养计划，并严格按照计划执行。
根据设备的具体使用情况和厂家的建议，制定维护保养周期，并将计划与设备运行的巡检或检修周期相结合，以确保维护工作的连续性和有效性。
3. 记录保存：对每次维护保养工作进行详细的记录，包括清洁维护、润滑维护、张紧维护、绝缘维护和测试维护等。

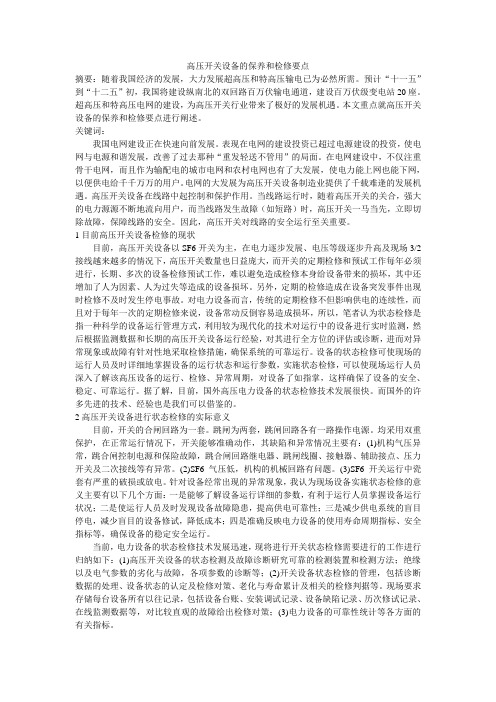

高压开关设备的保养和检修要点摘要：随着我国经济的发展，大力发展超高压和特高压输电已为必然所需。
预计“十一五”到“十二五”初，我国将建设纵南北的双回路百万伏输电通道，建设百万伏级变电站20座。
超高压和特高压电网的建设，为高压开关行业带来了极好的发展机遇。
本文重点就高压开关设备的保养和检修要点进行阐述。
关键词：我国电网建设正在快速向前发展。
表现在电网的建设投资已超过电源建设的投资，使电网与电源和谐发展，改善了过去那种“重发轻送不管用”的局面。
在电网建设中，不仅注重骨干电网，而且作为输配电的城市电网和农村电网也有了大发展，使电力能上网也能下网，以便供电给千千万万的用户。
电网的大发展为高压开关设备制造业提供了千载难逢的发展机遇。
高压开关设备在线路中起控制和保护作用。
当线路运行时，随着高压开关的关合，强大的电力源源不断地流向用户，而当线路发生故障（如短路）时，高压开关一马当先，立即切除故障，保障线路的安全。
因此，高压开关对线路的安全运行至关重要。
1目前高压开关设备检修的现状目前，高压开关设备以SF6开关为主，在电力逐步发展、电压等级逐步升高及现场3/2接线越来越多的情况下，高压开关数量也日益庞大，而开关的定期检修和预试工作每年必须进行，长期、多次的设备检修预试工作，难以避免造成检修本身给设备带来的损坏，其中还增加了人为因素、人为过失等造成的设备损坏。
另外，定期的检修造成在设备突发事件出现时检修不及时发生停电事故。
对电力设备而言，传统的定期检修不但影响供电的连续性，而且对于每年一次的定期检修来说，设备常动反倒容易造成损坏，所以，笔者认为状态检修是指一种科学的设备运行管理方式，利用较为现代化的技术对运行中的设备进行实时监测，然后根据监测数据和长期的高压开关设备运行经验，对其进行全方位的评估或诊断，进而对异常现象或故障有针对性地采取检修措施，确保系统的可靠运行。
设备的状态检修可使现场的运行人员及时详细地掌握设备的运行状态和运行参数，实施状态检修，可以使现场运行人员深入了解该高压设备的运行、检修、异常周期，对设备了如指掌，这样确保了设备的安全、稳定、可靠运行。
高压开关柜的运行与维护成套配电装置是制造厂成套供应的设备。
同一回路的开关电器、测量仪表、保护电器和辅助设备都组装在全封闭或半封闭的金属柜内。
高压开关柜是按一定的线路方案将有关一、二次设备组装而成的一种高压成套配电装置,在发电厂和变配电所中作为控制和保护发电机、变压器和高压线路之用，也可作为大型高压交流电动机的起动和保护之用。
高压开关柜有固定式和手车式(移开式)两大类型。
GG-1A(F)型是我国以前大量生产和广泛应用的较为经济的固定式高压开关柜,现在多采用新型的CCX2-12 等开关柜。
GGX2-12为全国统一设计，1998年推广使用。
DKG-10 型金属铠装固定式 10kV高压开关柜，由电力部组织设计，1997年4月通过部级鉴定。
该柜采用金属铠装全密封闭结构，柜体骨架由新型型材拼装而成,柜内分为断路器室、母线室、继电器室,室与室之间用钢板隔开。
断路器室在柜体中部，其下接线端子与电流互感器连接。
断路器本体与操作机构为一体化。
主开关部装有轮子，检修时可将开关推到专用小车上，便于检修。
断路器室还设有压力释放通道，若内部发生电弧时，气体可通过排气通道将压力释放。
电缆室在柜体下部的后方,GN30-10隔离开关的支持绝缘子可设有监视装置，电缆固定在支架上。
对于主接线为联络方案时，本室则为联络电缆室。
手车式(又称移开式)高压开关柜的特点是，高压断路器等主要电气设备是装在可以拉出和推入开关柜的手车上的。
断路器等设备需要检修时，可随时将其手车拉出，然后推入同类备用手车，即可恢复供电。
因此采用手车式开关柜，较之采用固定式开关柜具有检修安全、供电可靠性高等优点,但价格较贵。
KYN800(18A)-10 是目前较为流行的 10kV手车式高压开关柜。
KYNB-40.5为小型化全绝缘组装式开关柜,铠装型、移开式,配用新型真空断路器。
开关柜由固定的柜体和可抽出部件(手车)两大部分组成。
高压运行维修练习题判断题一、电力系统与电力网01. 除用电设备外，发电厂、电力线路、变电站、配电装置都属于电力系统（B）02.构成电力系统的主要电气设备有发电机、变压器、架空线路、电缆线路、配电装置和用户电气设备（A）03.电力系统由发电、变电、输电、配电和用电五个环节组成（A）04.用户变（配）电站不属于电力系统（B）05.变（配）电站不应设在人员密集的场所（A）06.电力网所提供的是对称三相电压，即三相电压的大小和相位都相同（B）07.10kv用户受电端三相电压不对称不得超过额定电压的5%（A）08.10kv用户受电端三相电压不对称不得超过额定电压的7%（B）09.在用功功率一定时，用户的平均功率因数越高，则所需要的无功功率越大（B）10.供电电压越高，则供电容量越小，而供电距离越大（B）11.送电线路指电压35kv及35kv以下的电力线路（）12.一级负荷用户应由两个及以上的独立电源供电（A）13.电压对称性、频率、波形、可靠性都是电能质量指标（A）14.电压对称性、频率属于电能质量指标，波形畸变不属于电能质量指标（B）15.变配电站主接线指变压器、高压电器等主设备及其与电力网的连接方式（A）16.功率因数又称力率，其定义系统中电流与电压之间相位差是余弦（A）17.电力系统的线损是指线路上的有功功率，它不包括配电变压器的内部损耗（B）18.电力系统的线损包括线路上的功率损耗和变压器内部损耗（A）19.北京地区电力网频率偏差不得超过1Hz（B）20.为了保证供电质量和加强安全运行，应对负荷进行调整（A）21.电力网上的高次谐波电压将使并联电容器的电流超过额定值（A）22.高次谐波可能对弱电系统造成严重干扰使其他无法正常工作（A）23.高次谐波可能影响电力保护及自动装置动作的准确性，可能使计量、测量装置产生过大误差，还可能对通迅线路产干扰（A）24.电弧焊、直流设备、变流设备、变频设备、电子设备都是可能产生谐波的设备（A）25.在三相交流线路中，相序一般分为正相序、负相序和零相序（A）26.中断供电会造成人身伤亡属于一类负荷（A）27.不属于一类、二类的用电负荷就是三类负荷（A）28.10KV二类负荷用户一般采用单电源T接供电（B）29.电力系统中，功率因数也称为效率（B）30.一般情况下，有保安负荷的用户应用双倍电源供电（A）31.从供电部门的区域变电站用电单位变电站之间的电力线路称为配电线路（B）32.供电部门对10KV系统，每年停电应不超过三次，对重要用户的停电应提前七天通知（A）33.配电网的配电压，通常都在35KV及以下（A）34.用户经补偿后的功率因数应保持在0.8~0.9之间（B）二、电工基础知识01. 在电路中各点电位的高低是相对的,面两点之间的电位差(电压)则是绝对的( A ).02相位差实际上就是两个同频率正弦交流电量的初相位的差. (A )03电流的频率越高,则电感的感抗数值越小而电容的容抗数值越大. (B )04功率因数可以从功率三角形求得,但无法从阻抗三角形求得( B)05在功率三角形中,功率因数角的对边是P功率因数角的邻边是Q ( B)06在电路中当电阻一定时,电阻上消耗的功率与其两端电压的平方成正比,或与通过电阻的电流的平方成正比( A)07当电源两侧被电阻接近于零的导体接通时,这种情况叫做电源被短路,对于发电设备这是一种危害极大的事故( A)08在三项电路中,根据能量守恒定律,三项负载的总有功功率和总无功功率应分别等于各项负载有功功率个无功功率之和(A )09在一定电压等级的交流电路中,三相负载的电压高. (B )10 最大植相等频率相同\相位相差120度的三相电压和电流分别称为对称三相电压和三相电流( A )cos只能用于对称三相电路（A）11功率计算式Ｐ＝3UI三．电工仪表与测量01．测量的绝对误差就是仪表的指示值和被测量的实际值的差值。
高压开关安全操作及保养规程高压开关是电力系统中常见的设备，在输变电站等场合中广泛应用。
由于该设备工作电压高、工作环境恶劣、操作复杂多变，因此在使用过程中需要遵循一些安全操作规程，以确保人身安全和设备正常运行。
本文将阐述高压开关的安全操作及保养规程。
一、高压开关安全操作1. 确保设备正常在进行高压开关操作之前，首先需要确认设备处于正常状态。
检查开关本体、电缆、导线、仪表、控制设备等各个部分，确保无任何损坏和异常情况。
此外，还需要检查开关的操作机构、线路的连接状态、地线的可靠性等，确保在操作过程中不会出现任何意外情况。
2. 进场检查对于长时间未使用的高压开关，需要进行进场检查。
检查内容包括：•电器设备的密闭性和防护等级是否符合要求；•开关机构、电器元器件是否正常；•检查接线是否松动，接线端子是否有氧化等现象；•检查接地是否良好；•检查高压开关的配电柜、控制盘等运行设备是否正常；•检查高压开关的配套设备如避雷器和变电站等设备是否正常。
3. 保持距离在高压开关操作过程中，需要保持一定的距离，以确保人身安全。
在高压开关周围，应划定安全距离，并设置警告标识，禁止任何人员进入该区域。
在高压开关操作过程中，应该佩戴防静电鞋、手套、护目镜、面罩等防护用品，确保人身安全。
4. 操作流程高压开关操作流程主要包括如下几个步骤：4.1 上电准备首先需要进行上电准备，包括检查电源连接是否正常、开关操作机构是否松动、配电柜和控制盘的电源是否打开等。
4.2 开关操作高压开关的操作流程需要根据具体型号和设备运行要求进行操作。
在操作过程中，需要注意以下几点：•操作前需要事先了解操作方式，确保正确使用；•操作人员应该经过相关培训和考试，并经过合格才能进行操作；•操作遵循“先电后机，先合后分”的原则，确保电压稳定后再进行其他操作；•操作时需要按照规定的操作顺序进行，不得任意跳过或更改；•操作人员应该按照规定的步骤进行操作，确保在保证人身安全和设备正常的前提下完成操作。
负荷开关使用要求
高压负荷开关主要用来控制电力变压器，它的功能是介于高压断路器以及高压隔离开关之间。
由于高压负荷开关断不了短路电流，为了保护短路，就通过串联的方式与高压熔断器一起使用。
高压负荷开关具有体积小、安全性能好、重量轻、寿命长等优势。
使用和维护高压负荷开关，应注意以下几点：
(1)、出厂前负荷开关都经过认真装配、严格调整和试验，使用时不必再拆卸和调整。
(2)、投入运行前，应将绝缘子擦拭干净，各转动部分应涂以润滑油。
(3)、使用时应进行几次空载分、合闸操作，确认触头系统和操作机构均无任何呆滞、卡堵
现象。
(4)、使用中应检查负荷电流是否在额定值范围以内，各部分有无过热现象；瓷绝缘是否完好，有无放电痕迹；连接螺母是否紧固，有无松动现象。
(5)、应经常检查灭弧装置工作是否正常，有无烧伤、压缩时漏气等现象。
(6)、完全分闸时，闸刀张开角度应大于58°，负荷开关断开时应有明显的断开点。
(7)、合闸时应检查三相是否同时接触，中心有无偏移现象等。
(8)、负荷开关的操作一般比较频繁，应防紧固零件在多次操作后松动；当操作次数达到规
定的限度时，应进行检修。
下面是使用高压负荷开关注意事项：
1、开关框架、保护钢管等一定不能以串联的方式接地，还应该垂直安装;
2、在高压负荷开关工作前，高低压成套设备一定要进行反复试验，以确保转动没有卡死现象以及合闸到位情况;
3、为了使故障电流比负荷开关的开断能力大时先熔断熔体，就应该选择合适的熔断器熔体与其串联;
4、在巡检的时候，应该注意一下是否有断裂、污垢、连接部是否过热等现象，还有不能那水冲开关。
