高压开关柜的运行维护

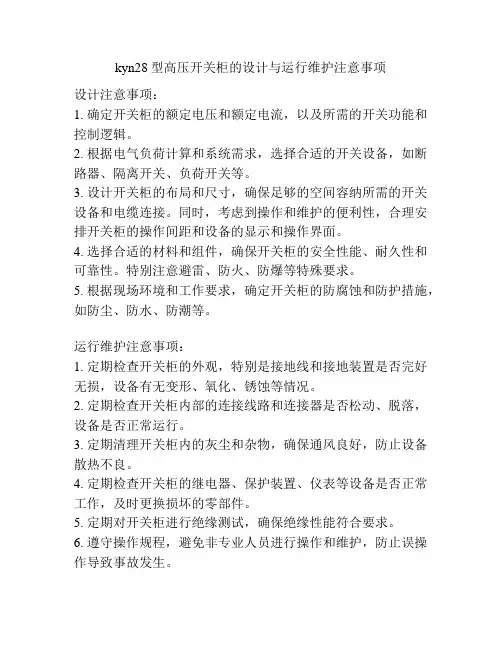

kyn28型高压开关柜的设计与运行维护注意事项
设计注意事项：
1. 确定开关柜的额定电压和额定电流，以及所需的开关功能和控制逻辑。

2. 根据电气负荷计算和系统需求，选择合适的开关设备，如断路器、隔离开关、负荷开关等。

3. 设计开关柜的布局和尺寸，确保足够的空间容纳所需的开关设备和电缆连接。

同时，考虑到操作和维护的便利性，合理安排开关柜的操作间距和设备的显示和操作界面。

4. 选择合适的材料和组件，确保开关柜的安全性能、耐久性和可靠性。

特别注意避雷、防火、防爆等特殊要求。

5. 根据现场环境和工作要求，确定开关柜的防腐蚀和防护措施，如防尘、防水、防潮等。

运行维护注意事项：
1. 定期检查开关柜的外观，特别是接地线和接地装置是否完好无损，设备有无变形、氧化、锈蚀等情况。

2. 定期检查开关柜内部的连接线路和连接器是否松动、脱落，设备是否正常运行。

3. 定期清理开关柜内的灰尘和杂物，确保通风良好，防止设备散热不良。

4. 定期检查开关柜的继电器、保护装置、仪表等设备是否正常工作，及时更换损坏的零部件。

5. 定期对开关柜进行绝缘测试，确保绝缘性能符合要求。

6. 遵守操作规程，避免非专业人员进行操作和维护，防止误操作导致事故发生。

7. 定期对开关柜进行维护保养，如清洗、润滑、紧固螺栓等，延长使用寿命。

8. 异常情况及时处理，如电弧、电痕、异响等，应立即停止电源并进行检修。

9. 在运行维护过程中，合理使用开关柜，避免过载、短路等操作不当导致的损坏和事故。

高压开关柜的运行维护高压开关柜是电力系统中的重要设备，用于控制和保护电路。

对于高压开关柜的运行维护，需要进行定期检查、清洁和维修。

本文将介绍高压开关柜的运行维护，包括维护的内容、频率以及维护的方法和注意事项。

一、检查内容和频率1. 外观检查：每月进行一次，主要是检查外壳、接地线、连接件、铭牌、标识等是否完好，有无腐蚀、变形、松动等情况。

2. 内部检查：每半年进行一次，主要是检查断路器、电缆接线、控制电路等是否正常运行，有无漏电、短路等现象。

3. 清洁：每季度进行一次，主要是清除开关柜内部和外部的灰尘、杂物，保持开关柜的通风良好。

4. 绝缘检查：每年进行一次，使用绝缘电阻测量仪检测绝缘电阻，并确保其符合规定的数值。

5. 功率因数校正：每年进行一次，检查功率因数是否偏低或超过要求，如有必要，进行功率因数校正。

6. 防雷检查：每年进行一次，在雷电多发地区或季节，检查开关柜防雷装置，确保其可靠运行。

二、维护方法和注意事项1. 外壳维护：定期清洗开关柜的外壳，并保持外壳的漆面光亮，以防止腐蚀和变形。

同时，注意保持开关柜周围的通风良好，避免灰尘和湿气的积聚。

2. 内部维护：检查断路器和接线柱的连接是否松动，有无腐蚀，必要时进行紧固和更换。

清洁电缆接头和控制电路，确保其正常运行。

3. 绝缘维护：定期检测开关柜的绝缘电阻，确保绝缘电阻达到规定的数值。

如发现绝缘电阻较低，应及时查找原因，并采取相应的措施予以改善。

4. 操作维护：严格按照操作规程进行操作，避免误操作造成设备损坏或人身伤害。

在操作时要注意对开关柜进行防护，避免尘埃和水分进入。

5. 运行记录：维护人员要及时记录开关柜的运行状况、维护情况和故障处理情况，在必要时进行分析总结，找出问题的原因并采取措施予以解决。

6. 备件管理：及时补充和更换开关柜的关键备件，建立备件清单，并进行定期盘点，确保备件的可靠性和及时性。

7. 定期维修：根据设备的使用寿命和维护情况，制定定期的维修计划，对开关柜进行完整的检修和维护。

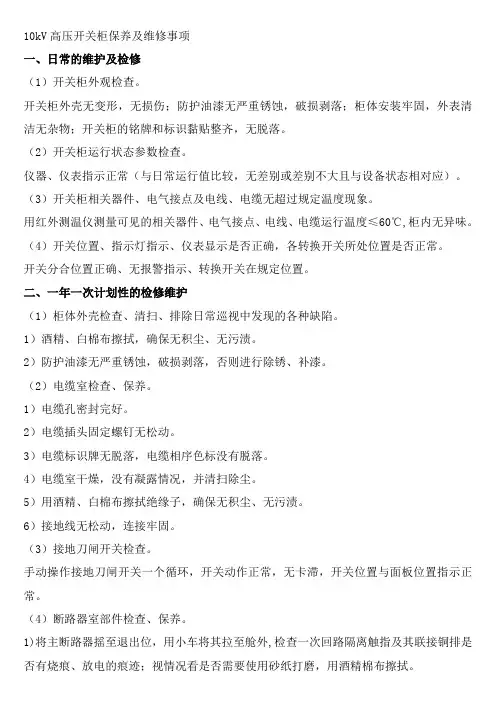

10kV高压开关柜保养及维修事项一、日常的维护及检修（1）开关柜外观检查。

开关柜外壳无变形，无损伤；防护油漆无严重锈蚀，破损剥落；柜体安装牢固，外表清洁无杂物；开关柜的铭牌和标识黏贴整齐，无脱落。

（2）开关柜运行状态参数检查。

仪器、仪表指示正常（与日常运行值比较，无差别或差别不大且与设备状态相对应）。

（3）开关柜相关器件、电气接点及电线、电缆无超过规定温度现象。

用红外测温仪测量可见的相关器件、电气接点、电线、电缆运行温度≤60℃,柜内无异味。

（4）开关位置、指示灯指示、仪表显示是否正确，各转换开关所处位置是否正常。

开关分合位置正确、无报警指示、转换开关在规定位置。

二、一年一次计划性的检修维护（1）柜体外壳检查、清扫、排除日常巡视中发现的各种缺陷。

1）酒精、白棉布擦拭，确保无积尘、无污渍。

2）防护油漆无严重锈蚀，破损剥落，否则进行除锈、补漆。

（2）电缆室检查、保养。

1）电缆孔密封完好。

2）电缆插头固定螺钉无松动。

3）电缆标识牌无脱落，电缆相序色标没有脱落。

4）电缆室干燥，没有凝露情况，并清扫除尘。

5）用酒精、白棉布擦拭绝缘子，确保无积尘、无污渍。

6）接地线无松动，连接牢固。

（3）接地刀闸开关检查。

手动操作接地刀闸开关一个循环，开关动作正常，无卡滞，开关位置与面板位置指示正常。

（4）断路器室部件检查、保养。

1)将主断路器摇至退出位，用小车将其拉至舱外,检查一次回路隔离触指及其联接铜排是否有烧痕、放电的痕迹；视情况看是否需要使用砂纸打磨，用酒精棉布擦拭。

2）在主断路器隔离触指均匀涂上0.5~1mm厚的导电膏。

3）按力矩要求紧固一次回路上各螺栓，紧固螺栓后检查弹簧垫片应平整，完成紧固操作后，给一次回路上各螺栓划上防松线。

4）用酒精、白棉布擦拭断路器室内各部件，确保无积尘、无污渍。

5）将主断路器用小车推入断路器室舱内并摇至测试位，手动操作合分闸一个循环，断路器动作正常，无卡滞，机械位置指示、断路器分合位置指示、弹簧储能与未储能指示均正常。

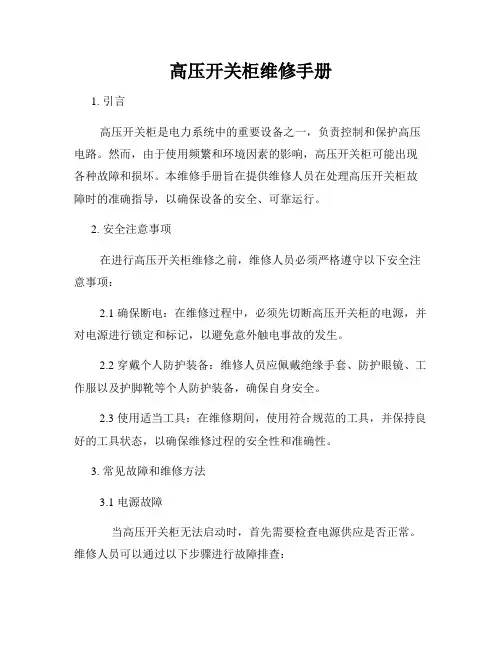

高压开关柜维修手册1. 引言高压开关柜是电力系统中的重要设备之一，负责控制和保护高压电路。

然而，由于使用频繁和环境因素的影响，高压开关柜可能出现各种故障和损坏。

本维修手册旨在提供维修人员在处理高压开关柜故障时的准确指导，以确保设备的安全、可靠运行。

2. 安全注意事项在进行高压开关柜维修之前，维修人员必须严格遵守以下安全注意事项：2.1 确保断电：在维修过程中，必须先切断高压开关柜的电源，并对电源进行锁定和标记，以避免意外触电事故的发生。

2.2 穿戴个人防护装备：维修人员应佩戴绝缘手套、防护眼镜、工作服以及护脚靴等个人防护装备，确保自身安全。

2.3 使用适当工具：在维修期间，使用符合规范的工具，并保持良好的工具状态，以确保维修过程的安全性和准确性。

3. 常见故障和维修方法3.1 电源故障当高压开关柜无法启动时，首先需要检查电源供应是否正常。

维修人员可以通过以下步骤进行故障排查：3.1.1 检查电源开关：确保电源开关处于打开状态，并检查电源线是否正常连接。

3.1.2 检查电源电压：使用万用表或电压表检测电源电压是否稳定，并与额定电压进行比较。

3.1.3 检查保险丝：检查高压开关柜内的保险丝是否熔断或损坏，如有必要，更换新的保险丝。

3.2 电路故障当高压开关柜接通电源后无法正常工作时，可能存在电路故障。

以下是一些常见的电路故障及其维修方法：3.2.1 检查开关机构：确保开关机构是否正常运行，如有卡滞或断裂等情况，需要进行清洁、修复或更换。

3.2.2 检查电流互感器：检查电流互感器的连接是否松动或断开，以及线圈是否短路或开路。

3.2.3 检查接线端子：检查接线端子是否松动或脱落，并进行紧固或重新连接。

3.3 绝缘故障绝缘故障是高压开关柜常见的故障类型之一，可能导致电压泄漏和电气击穿等问题。

以下是一些维修绝缘故障的方法：3.3.1 检查绝缘材料：检查绝缘材料是否有裂纹、破损或老化等问题，如有需要及时更换。

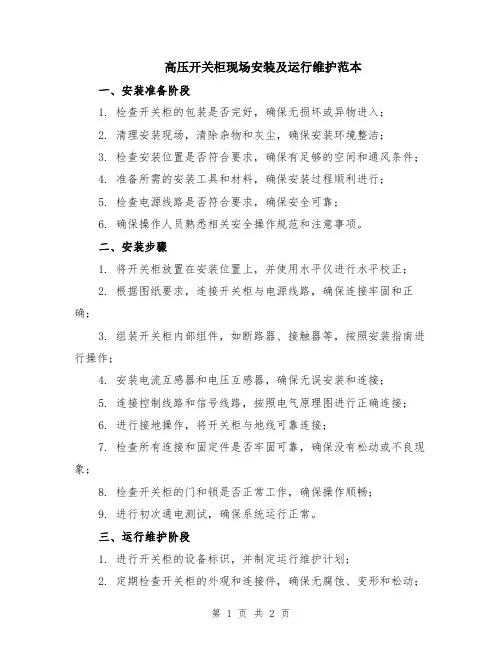

高压开关柜现场安装及运行维护范本一、安装准备阶段1. 检查开关柜的包装是否完好，确保无损坏或异物进入；2. 清理安装现场，清除杂物和灰尘，确保安装环境整洁；3. 检查安装位置是否符合要求，确保有足够的空间和通风条件；4. 准备所需的安装工具和材料，确保安装过程顺利进行；5. 检查电源线路是否符合要求，确保安全可靠；6. 确保操作人员熟悉相关安全操作规范和注意事项。

二、安装步骤1. 将开关柜放置在安装位置上，并使用水平仪进行水平校正；2. 根据图纸要求，连接开关柜与电源线路，确保连接牢固和正确；3. 组装开关柜内部组件，如断路器、接触器等，按照安装指南进行操作；4. 安装电流互感器和电压互感器，确保无误安装和连接；5. 连接控制线路和信号线路，按照电气原理图进行正确连接；6. 进行接地操作，将开关柜与地线可靠连接；7. 检查所有连接和固定件是否牢固可靠，确保没有松动或不良现象；8. 检查开关柜的门和锁是否正常工作，确保操作顺畅；9. 进行初次通电测试，确保系统运行正常。

三、运行维护阶段1. 进行开关柜的设备标识，并制定运行维护计划；2. 定期检查开关柜的外观和连接件，确保无腐蚀、变形和松动；3. 定期检查开关柜内部的设备运行情况，包括断路器、接触器等；4. 定期清洁开关柜内部和外部，确保无灰尘和杂物积聚；5. 定期检查电源线路和信号线路的连接，确保正常工作；6. 定期检查电流互感器和电压互感器的连接和运行情况；7. 定期进行开关柜的绝缘测试和工频耐压试验，确保安全可靠；8. 定期备份开关柜的数据和参数，以防数据丢失；9. 定期进行开关柜的功能测试，确保正常工作；10. 发现问题及时进行维修和更换故障部件；11. 做好安全隐患排查，确保运行安全可靠；12. 定期进行开关柜的防尘防潮处理。

四、运行维护记录1. 对每次维护工作进行详细记录，包括日期、维护内容、维护人员等；2. 记录维护过程中发现的问题和解决方法；3. 记录维护后的设备性能和运行情况；4. 对重要问题进行优先处理和追踪记录；5. 制定维护记录的模板和规范，便于查阅和分析。

10kV高压开关柜日常维护及故障处理摘要：随着我国科技的不断发展，我国的电力科技也得到了充分的发展。

在电气控制柜当中，开关柜是其中重要的组成部分，其中，10KV级的开关柜在实际中应用得最为广泛。

但是，随着10KV级的开关柜的普及和应用，10KV级的开关柜的故障问题也逐渐显现出来，严重地影响了电气控制柜的稳定性和安全性，在这种情况，对10KV级的开关柜故障诊断以及维护保养就显得十分重要。

本文以10KV级的开关柜为主要的内容，系统地分析10KV级的开关柜在实际应用过程中的故障情况，并且分析了故障的处理措施，供大家参考借鉴。

关键词：10kV；开关柜；检修；维护；措施引言：目前而言，10KV级的开关柜在电气控制系统中得到了广泛的应用和普及，但是，在实际的应用过程中，10KV级的开关柜的故障情况也逐渐暴露出来，究其原因，一方面是因为10KV级的开关柜自身的质量问题；另外一方面则是在实际操作过程中错误操作造成的。

在这种情况，为了保证电气控制系统的安全性和稳定性，特别是一些生产加工类的企业，加强对10KV级的开关柜的维护和保养有着重要的意义，直接关系到企业的生产效益，所以，相关部门的技术人员要在实际的工作过程中积累经验，取得良好的成绩。

一、10kV高压开关柜常见故障通过调查我们发现，10KV级的开关柜的应用范围十分广泛，基于此，一旦10KV级的开关柜出现故障，就会对生产效率造成严重的影响，甚至会威胁到电气控制柜的安全性，所以，加强对10KV级的开关柜的故障严重有着重要的意义和作用。

（一）绝缘等级过低一般而言，如果因为导线绝缘的等级过低，就会导致10KV级的开关柜出现一系列的故障，主要表现在以下几个方面。

首先，如果空气与导线之间的间隙过小，就会导致控制开关柜出现绝缘变小的情况，特别是控制的体积过小，因为体积过小，所以间隙也比较小，进而出现了绝缘导线情况不好的情况。

其次，因为绝缘导线接线处理，就会导致电阻出现发热的情况，进而出现起火的情况。

一、 高压开关柜概述1.基本概念a)开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

b)高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

c)开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。

d)母排位置相序对应关系：表1相别颜色母线安装相互位置垂直水平引下线A相黄上远左B相绿中中中C相红下近右e)防护等级：外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。

表2防护等级简称定义IP1X防止直径大于50mm的物体1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件IP2X防止直径大于12.5mm的物体1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件IP3X防止直径大于2.5mm的物体1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X防止直径大于1mm的物体1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防尘1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘密1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件2.开关柜的主要特点：a)有一、二次方案，这是开关柜具体的功能标志，包括电能汇集、分配、计量和保护功能电气线路。

一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。

KYN28A-12高压开关柜维护手册目录1. 简介2. 维护前的准备工作3. 维护步骤4. 注意事项5. 维护周期6. 故障排除7. 常见问题及解决方案1. 简介本维护手册为KYN28A-12高压开关柜提供维护指导，旨在保证开关柜的正常运行和延长其使用寿命。

2. 维护前的准备工作在进行维护之前，需要进行以下准备工作：- 切断开关柜的电源供应，确保安全操作。

- 准备必要的维护工具和设备，如螺丝刀、万用表等。

3. 维护步骤按照以下步骤进行开关柜的维护：1. 清洁：使用清洁布或软刷清洁开关柜的外部表面，确保无积尘和异物。

2. 检查：仔细检查开关柜的各个部件，包括电缆、接线端子、断路器等，确保其正常运行和连接紧固。

3. 润滑：对需要润滑的部件进行润滑，使用适量的润滑油或者脂。

4. 测试：重新连接开关柜的电源，进行必要的测试，确保其正常工作。

4. 注意事项在进行开关柜维护时，需要注意以下事项：- 严格按照维护手册和相关安全操作规程进行操作。

- 尽量避免触摸暴露的电缆和接线端子，以免触电伤人。

- 注意开关柜的工作环境，要保持通风良好，避免过热。

5. 维护周期开关柜的维护周期应根据实际情况而定，一般建议每年至少进行一次维护检查。

6. 故障排除在开关柜出现故障时，可以按照以下排除步骤进行处理：1. 检查开关柜的电源供应是否正常。

2. 检查相关电缆和接线端子是否松动或损坏。

3. 检查断路器和保险丝是否正常。

4. 如无法解决问题，联系专业维修人员。

7. 常见问题及解决方案在使用开关柜过程中，可能会遇到一些常见问题，可以尝试以下解决方案：- 问题1：开关柜无法正常通电。

解决方案：检查电源供应是否正常，检查断路器和保险丝是否正常，如有问题修复或更换。

- 问题2：开关柜出现漏电。

解决方案：检查电缆和接线端子是否松动或损坏，如有问题修复或更换。

以上是KYN28A-12高压开关柜维护手册的简要内容，请根据实际情况进行操作和维护。

高压开关柜的维护与检修一、前言高压开关柜是电力系统中重要的设备之一，主要用于控制和保护电力设备的正常运行。

为确保高压开关柜的安全可靠，维护与检修工作尤为重要。

本文将从以下几个方面介绍高压开关柜的维护与检修方法。

二、日常维护1. 清洁定期对高压开关柜进行清洁工作，保持内外表面的干净整洁。

使用无纺布或软刷子清洁箱体、门板和绝缘材料，注意避免使用含酸、碱或腐蚀性物质的清洁剂。

2. 紧固检查高压开关柜各部件的连接螺栓是否松动，如有松动及时进行紧固。

尤其要注意紧固密封件，确保柜体的密封性能不受影响。

3. 绝缘测试定期使用绝缘电阻测试仪对高压开关柜的绝缘状况进行测试。

测试之前，应先切断电源，并使用绝缘棒对各导电部分进行短路接地，确保安全。

测试结果应记录并定期进行比对，如发现绝缘破损等异常情况，应及时进行修理或更换。

4. 温度和湿度控制高压开关柜应放置在干燥、通风良好的环境中，避免长时间暴露在高温和潮湿环境中。

定期检查柜体内部的温度和湿度，如有异常情况，应及时采取措施进行调节。

三、常见故障与排除方法1. 开关无法合闸可能原因：- 电源故障：检查电源输入是否正常。

- 机械故障：检查合闸机构是否畅通，并清除机构中的异物。

- 保护装置故障：检查保护装置的接线和元件是否正常。

2. 开关无法分闸可能原因：- 过载保护触发：检查负载是否超过额定容量，如是，则断开负载后再试。

- 指示灯异常：检查指示灯是否亮起，如是，则说明接线或指示灯本身存在问题，需进行修理或更换。

3. 开关发生击穿或放电可能原因：- 绝缘损坏：检查开关柜的绝缘状况，如发现损坏，应及时修复或更换。

- 使用环境不当：如湿度过大、温度过高等，应采取措施进行调整。

四、定期维护与定期检修1. 定期维护每隔一段时间（视使用情况而定）对高压开关柜进行定期维护，包括清洁、紧固、绝缘测试等工作。

2. 定期检修每隔一段时间（视使用情况而定）对高压开关柜进行定期检修，包括更换老化部件、清洁内部、检查接线等工作。

高压开关柜的使用与维护高压开关柜是电力系统中重要的组成部分，用于控制和保护高压电气设备。

正确的使用和维护高压开关柜可以确保电力系统的安全性和可靠性。

本文将介绍高压开关柜的使用原则、注意事项和维护方法。

一、高压开关柜的使用原则1. 根据电力系统的需求选择合适的高压开关柜，并确保其符合相关标准和规范要求。

2. 在使用高压开关柜前，应详细了解其工作原理和操作方法，严格按照说明书的规定进行操作。

3. 高压开关柜应放置在通风良好、温度适宜、无腐蚀性气体和灰尘的场所，避免长时间暴露于日晒雨淋之中。

4. 高压开关柜周围应保持整洁，避免杂物堆放，以确保操作的便利性和安全性。

5. 开关柜的上下车间和操作面板上应标注清晰的操作指示，以便操作人员正确操作。

二、高压开关柜的使用注意事项1. 在操作高压开关柜前，必须切断电源并确认线路不带电。

对于有绝缘断路器的开关柜，可以进行带电操作，但必须符合相关安全操作规程。

2. 操作人员必须佩戴电工安全用具，如绝缘手套、防护眼镜、绝缘鞋等。

3. 操作人员的操作动作必须稳定、准确，并且按顺序进行。

切勿在短时间内多次开关操作，以免引起设备故障或产生电弧。

4. 高压开关柜的接地必须可靠，确保人身安全和设备正常工作。

5. 在进行高压开关柜的检修和维护时，必须按照操作规程进行，并由专业人员进行操作。

三、高压开关柜的维护方法1. 定期检查高压开关柜的运行状态，包括观察指示器的指示情况、检查密封装置的可靠性等。

2. 定期对高压开关柜进行清洁，使用干净、柔软的布擦拭设备表面和接线端子，切勿使用含有酸碱性物质的清洁剂。

3. 定期对高压开关柜进行绝缘测试，确保绝缘状况良好。

对于有问题的绝缘部件，应及时更换或修复。

4. 定期检查高压开关柜各部件的紧固情况，如螺丝、接线端子等，确保其可靠性。

5. 定期进行高压开关柜的试验操作，检测其工作性能。

对于出现异常的情况，及时找出原因并进行修复。

综上所述，高压开关柜的使用与维护是确保电力系统安全和可靠运行的关键环节。

变电站中10kV开关柜的检修与维护变电站是电力系统中很重要的一个组成部分，它起着电能传输、分配和控制的功能。

而10kV开关柜则是变电站中的一个重要设备，负责对电能进行开关控制和保护。

对于10kV开关柜的检修与维护工作非常重要，下面将详细介绍其检修与维护的具体内容。

一、检修内容1. 定期检查：每年至少进行一次全面检查。

检查内容包括外观检查、内部电器元件检查、接线检查等。

首先要检查开关柜的外观情况，包括箱体是否有破损、变形，门锁是否完好等。

然后对内部的电器元件进行检查，包括断路器、隔离开关、避雷器等的状态是否正常。

最后要对开关柜的接线进行检查，确保接线良好、紧固可靠。

2. 清洁工作：定期对开关柜进行清洁工作，保持其外观干净整洁。

清洁工作主要包括清除灰尘、油污等杂物，可以使用吸尘器或干净的布进行清理。

还要注意清洁时不要碰触开关柜内部的元件，以免造成触电危险。

3. 润滑维护：定期对开关柜的运动部件进行润滑维护，以确保其正常运行。

主要包括断路器、隔离开关等的运动机构。

使用合适的润滑油或润滑脂进行润滑，润滑周期一般为每年一次，根据实际情况可适当缩短。

4. 电气绝缘检测：定期对开关柜进行电气绝缘检测，以保证其安全可靠。

可采用绝缘电阻测试仪进行检测，测试时要断开开关柜与外部电源的连接，并确保开关柜内部的电压已经消失。

5. 配电系统检修：定期对配电系统进行检修，保证其正常运行。

主要包括配电变压器、母线、隔离开关等的检修和维护工作。

检查各部件的接线情况、是否有松动、腐蚀等问题，及时进行处理。

二、检修方法1. 断电检修：在进行开关柜的检修与维护工作前，必须先切断开关柜与外部电源的连接。

可以通过操作电气开关切断电源，同时使用断开装置对开关柜内的电力进行隔离，保证工作人员的安全。

2. 个人防护措施：在进行开关柜的检修与维护工作时，必须戴好个人防护装备。

主要包括绝缘手套、绝缘靴、绝缘垫等，以保证工作人员的安全。

还要做好相关的安全警示标志，提醒其他人员注意避让。

高压开关柜的运行与维护成套配电装置是制造厂成套供应的设备。

同一回路的开关电器、测量仪表、保护电器和辅助设备都组装在全封闭或半封闭的金属柜内。

高压开关柜是按一定的线路方案将有关一、二次设备组装而成的一种高压成套配电装置,在发电厂和变配电所中作为控制和保护发电机、变压器和高压线路之用，也可作为大型高压交流电动机的起动和保护之用。

高压开关柜有固定式和手车式(移开式)两大类型。

GG-1A(F)型是我国以前大量生产和广泛应用的较为经济的固定式高压开关柜,现在多采用新型的CCX2-12 等开关柜。

GGX2-12为全国统一设计，1998年推广使用。

DKG-10 型金属铠装固定式 10kV高压开关柜，由电力部组织设计，1997年4月通过部级鉴定。

该柜采用金属铠装全密封闭结构，柜体骨架由新型型材拼装而成,柜内分为断路器室、母线室、继电器室,室与室之间用钢板隔开。

断路器室在柜体中部，其下接线端子与电流互感器连接。

断路器本体与操作机构为一体化。

主开关部装有轮子，检修时可将开关推到专用小车上，便于检修。

断路器室还设有压力释放通道，若内部发生电弧时，气体可通过排气通道将压力释放。

电缆室在柜体下部的后方,GN30-10隔离开关的支持绝缘子可设有监视装置，电缆固定在支架上。

对于主接线为联络方案时，本室则为联络电缆室。

手车式(又称移开式)高压开关柜的特点是，高压断路器等主要电气设备是装在可以拉出和推入开关柜的手车上的。

断路器等设备需要检修时，可随时将其手车拉出，然后推入同类备用手车，即可恢复供电。

因此采用手车式开关柜，较之采用固定式开关柜具有检修安全、供电可靠性高等优点,但价格较贵。

KYN800(18A)-10 是目前较为流行的 10kV手车式高压开关柜。

KYNB-40.5为小型化全绝缘组装式开关柜,铠装型、移开式,配用新型真空断路器。

开关柜由固定的柜体和可抽出部件(手车)两大部分组成。

高压开关柜的运行维护高压开关柜作为电力系统中的关键设备，用于控制和保护电气设备，其运行维护至关重要。

本文将介绍高压开关柜的运行维护工作，包括设备的检查、维护、故障排除等方面的内容。

一、设备检查1. 外部检查高压开关柜的外部检查主要包括检查设备的外观是否完好，有无明显损坏、腐蚀等情况。

特别要注意设备的插头、插座、接触器等部分，确保连接良好。

2. 内部检查内部检查主要包括检查设备的接线端子、电器元件等是否紧固可靠，有无松动、积灰等情况。

同时，还需检查设备的冷却系统、绝缘胶套等部分，确保其正常运行。

3. 操作检查操作检查主要包括检查设备的操作按钮、指示灯等是否正常运行，有无卡阻、松动等情况。

同时，还需检查设备的机械传动部分，确保其灵活可靠。

二、维护措施1. 清洁维护高压开关柜应定期清洁，以确保设备的正常运行。

可用柔软的布料擦拭设备表面，并注意不要使用腐蚀性物质进行清洗。

2. 终端检修终端检修是高压开关柜维护的重要环节。

定期检查设备的接线端子，保持其紧固可靠，确保电流正常传导。

3. 零部件更换对于老化损坏的零部件，应及时更换。

特别是电器元件，如指示灯、继电器等，一旦发现损坏，应立即更换，以避免设备故障。

4. 润滑维护高压开关柜的机械传动部分需要定期润滑，以减少摩擦、延长使用寿命。

使用适合的润滑油，并按照设备要求进行润滑。

5. 温度控制高压开关柜的设备运行温度应控制在规定范围内，过高或过低的温度都可能引发故障。

检查设备的冷却系统，并及时清洗、更换散热器等部件。

三、故障排除1. 常见故障高压开关柜的常见故障包括断电、接触不良、漏电等情况。

对于这些故障，应通过系统检查、设备维修等手段进行排查，并及时解决。

2. 备用设备在高压开关柜出现故障时，应使用备用设备进行替换。

在购买备用设备时，应选择可靠性高、维护方便的产品，并定期检查备用设备的状态。

3. 安全措施在进行高压开关柜的故障排除时，应注意安全措施。

特别是在检修带电设备时，应佩戴绝缘手套、工作服等防护装备，并遵守相关操作规程。

浅析 10kV高压开关柜检修维护注意事项摘要：开关柜是10kV变电站中的主要设备，在运行过程中受多种因素的影响会导致开关柜的运行状况变差，运行效率降低，为确保变电站的安全稳定运行，应全面了解开关柜运行过程中会出现的故障或问题，明确开关柜检修维护内容及注意事项。

本文对10kV高压开关柜的检修维护内容和注意事项进行了探讨。

关键词：10kV高压开关柜；检修维护；注意事项10kV高压开关柜的检修维护是一项十分重要的工作，为了确保其性能得到高效的发挥，必须切实掌握其检修维护的内容，掌握其维护要点和注意事项，确保整个变电站安全高效的运行。

1.10kV高压开关柜检修维护分类1.1日常例行检修维护即平时对10kV高压开关柜进行例行的检查、维护、积污清理和运行状态调整等，检修维护周期为1季度1次。

1.2计划性检修维护其属于对10kV高压开关柜进行大修，一般需要将高压开关柜解体，然后开展柜内断路器的检修维护、电气一次设备的预防性试验、电气二次设备的检修维护与更换、母排检修以及其他各项小修项目等工作，检修周期为1～2年1次。

1.3状态检修这是依据科技时代发展之下的开关柜中的一种新型的检修维护类型。

在此过程当中，可对开关柜在实践中的运行加以实时性的监控以及其运行的一系列状况加以有效性测量，同时依据在检测和监控中所得的信息情况来拟定出更为行之有效的科学检修以及维护的举措方案。

由此也能极大的规避停电检修的这一现象，也降低了柜体因检修和维护时的解体而造成的损坏等，同时还促使开关柜的持续运行时段相应延长，对供电的稳定可靠度也将随之提升。

2.针对10kV高压开关柜在运行之中的主要问题分析2.1绝缘性能较差一是会在运行中产生绝缘有损的状况，通常在体积偏小点的柜中，随隔离插头同断路器间的相对间距缩减，就会形成无法确保其绝缘性的问题发生。

二是因通电时引发的接触状况或因容量偏小而引起的发热，甚至是起火的问题。

三是其自身品质的问题，倘若其质量水平无法确保，则无法达到预期的效应。

高压开关柜的维护与检修指南高压开关柜作为电力系统中重要的设备之一，起着保护和控制电路的关键作用。

为了确保其正常运行和延长使用寿命，对高压开关柜进行定期的维护和检修工作是必要的。

本文将详细介绍高压开关柜的维护与检修指南，帮助使用人员了解正确的操作方法和注意事项。

一、常规维护1. 清洁保养高压开关柜应定期清洁，避免灰尘、湿气等对设备造成损害。

清洁时应注意使用干净的抹布或软刷，避免使用含有腐蚀性物质的清洁剂。

2. 绝缘检测绝缘状况的良好与否直接影响高压开关柜的安全性能。

定期进行绝缘检测，使用绝缘测试仪测量绝缘电阻，确保其满足标准要求。

3. 润滑维护高压开关柜的移动部件应定期进行润滑维护，确保运行灵活顺畅。

使用合适的润滑剂，并注意避免过量润滑或润滑不足。

二、故障排除与维修1. 检查电源电压如果高压开关柜无法正常工作，首先要检查电源电压是否稳定。

使用万用表等工具进行测量，确保电源电压在设备要求范围内。

2. 观察指示灯状态高压开关柜上的指示灯可以提供故障信息。

如果发现指示灯异常闪烁或不亮，需要及时处理，可能需要更换灯泡或修复电路。

3. 检查控制线路高压开关柜的控制线路需要定期检查，确保电缆连接牢固，绝缘良好。

对于损坏或老化的电缆及时更换。

4. 维修绝缘部件如果发现高压开关柜存在绝缘部件破损现象，需要及时进行维修或更换。

绝缘部件的完好性对于保证设备的安全运行至关重要。

5. 温度检测高压开关柜工作时应注意温度变化。

定期使用红外测温仪对设备进行测量，确保运行温度在正常范围之内。

6. 检查防护装置高压开关柜上的安全防护装置需要经常检查，确保触发正常。

如发现异常，需及时修复或更换。

三、安全操作指南1. 停电操作在对高压开关柜进行维护和检修前，一定要先进行停电操作。

切勿带电操作，以免发生安全事故。

2. 使用个人防护装备进行高压开关柜维修和检修工作时，使用人员应穿戴好个人防护装备，如绝缘手套、绝缘胶鞋等，确保自身安全。

3. 遵守操作规程使用人员应严格遵守操作规程，按照正确的步骤操作高压开关柜。

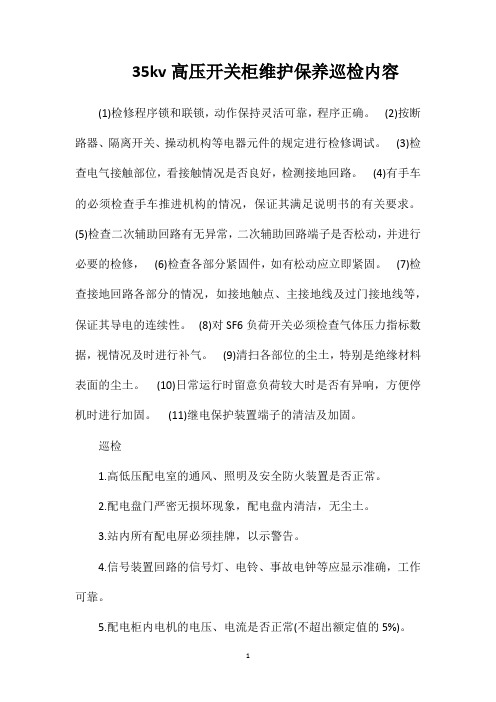

35kv高压开关柜维护保养巡检内容(1)检修程序锁和联锁，动作保持灵活可靠，程序正确。

(2)按断路器、隔离开关、操动机构等电器元件的规定进行检修调试。

(3)检查电气接触部位，看接触情况是否良好，检测接地回路。

(4)有手车的必须检查手车推进机构的情况，保证其满足说明书的有关要求。

(5)检查二次辅助回路有无异常，二次辅助回路端子是否松动，并进行必要的检修，(6)检查各部分紧固件，如有松动应立即紧固。

(7)检查接地回路各部分的情况，如接地触点、主接地线及过门接地线等，保证其导电的连续性。

(8)对SF6负荷开关必须检查气体压力指标数据，视情况及时进行补气。

(9)清扫各部位的尘土，特别是绝缘材料表面的尘土。

(10)日常运行时留意负荷较大时是否有异响，方便停机时进行加固。

(11)继电保护装置端子的清洁及加固。

巡检1.高低压配电室的通风、照明及安全防火装置是否正常。

2.配电盘门严密无损坏现象，配电盘内清洁，无尘土。

3.站内所有配电屏必须挂牌，以示警告。

4.信号装置回路的信号灯、电铃、事故电钟等应显示准确，工作可靠。

5.配电柜内电机的电压、电流是否正常(不超出额定值的5%)。

6.母线和各接点是否有过热现象，示温蜡片是否熔化,绝缘胶木有无烧坏现象。

7.开关柜中各电气元件在运行中有无异常气味和声响。

8.注油设备的油位是否正常，油色是否变深，有无渗漏油现象。

9.仪表、信号、指示灯等指示是否正确，继电保护压板位置是否正确。

10.继电器及直流设备运行是否良好。

11.接地和接零装置的连接线有无松脱和断线。

12.瓷瓶、绝缘套管、穿墙套管等绝缘是否清洁，有无破损裂纹及放电痕迹。

13.断路器和隔离开关的机械联锁是否灵活可靠，如采用电磁联锁装置，则需通电检查电磁锁动作是否灵活，开闭是否准确。

浅析 10kV高压开关柜检修维护注意事项摘要：10kV 高压开关柜是电力系统的重要的组成部分，在输配电、变电过程中具有控制保护作用。

开关柜应用较为广泛，但是由于自身绝缘等级、防爆性能及防护等级较低等因素，会导致开关柜运行故障，轻者阻碍正常供电，重则威胁人的生命安全，因此做好相应的检修维护工作，具有十分重要的意义。

本文主要以 10kV 高压开关柜的检修维护注意事项展开探讨。

关键词：高压，开关柜，检修，维护10kV高压开关柜是电力系统中的重要设备，能有效地控制和保护输配电和变电。

开关柜用途广泛，但由于开关柜本身的绝缘和防爆性能存在不利因素，开关柜在运行中存在许多不同的问题，限制了正常供电，甚至对人身安全构成严重威胁。

因此，做好高压开关柜的相应维护工作具有重要意义。

1 10kV高压开关柜检修维护分类1.1日常例行检修维护10kV高压开关柜在运行过程中的安全性非常重要。

为确保10kV高压开关柜能在安全稳定的环境下运行，必须加强日常维护，及时清理开关柜表面的污渍，并相应调整10kV高压开关柜的运行状态；一般情况下，10kV高压开关柜的日常维护频率约为每季度一次。

1.2计划性检修维护这种检修和维护需要很长时间。

在检修和维护过程中，需要拆卸开关柜，然后对开关柜中的断路器进行有针对性的维护。

对检修过程中发现问题的电气二次设备，应及时更换，并对各种小修项目进行检修和维护。

一般来说，计划检修和维护必须每年进行一次。

1.3状态检修这种维护方法是创新的。

为了及时了解高压开关柜的运行状态，需要对10kV高压开关柜进行全面监控，做好测量和检测工作，结合实际情况制定标准化的检修方案，并严格按照检修方案进行检修工作，确保及时发现存在的故障，为高压开关柜的正常运行提供稳定的环境，有效延长高压开关柜的使用时间，全面提高10kV高压开关柜的供电稳定性。

2 10KV高压开关柜检修维护要点在10kV高压开关柜的长期维护过程中，需要完成停电和送电，这将改变开关柜在此过程中的运行状态。

10kV高压开关柜检修维护注意事项10kV高压开关柜的检修内容日常的维护及检修标准：开关柜外壳无变形，无损伤；防护油漆无严重锈蚀，破损剥落；柜体安装牢固，外表清洁无杂物；开关柜的铭牌和标识黏贴整齐，无脱落。

标准：仪器、仪表指示正常（与日常运行值比较，无差别或差别不大且与设备状态相对应）。

标准：用红外测温仪测量可见的相关器件、电气接点、电线、电缆运行温度≤60℃,柜内无异味。

标准：开关分合位置正确、无报警指示、转换开关在规定位置。

B一年一次计划性的检修维护标准：1）酒精、白棉布擦拭，确保无积尘、无污渍；2）防护油漆无严重锈蚀，破损剥落，否则进行除锈、补漆。

标准：1）电缆孔密封完好；2）电缆插头固定螺钉无松动；3）电缆标识牌无脱落，电缆相序色标没有脱落；4）电缆室干燥，没有凝露情况，并清扫除尘。

5）用酒精、白棉布擦拭绝缘子，确保无积尘、无污渍；6）接地线无松动，连接牢固。

标准：手动操作接地刀闸开关一个循环，开关动作正常，无卡滞，开关位置与面板位置指示正常。

标准：1)将主断路器摇至退出位，用小车将其拉至舱外,检查一次回路隔离触指及其联接铜排是否有烧痕、放电的痕迹；视情况看是否需要使用砂纸打磨，用酒精棉布擦拭；2）在主断路器隔离触指均匀涂上0.5~1mm厚的导电膏；3）按力矩要求紧固一次回路上各螺栓，紧固螺栓后检查弹簧垫片应平整，完成紧固操作后，给一次回路上各螺栓划上防松线；4）用酒精、白棉布擦拭断路器室内各部件，确保无积尘、无污渍；5）将主断路器用小车推入断路器室舱内并摇至测试位，手动操作合分闸一个循环，断路器动作正常，无卡滞，机械位置指示、断路器分合位置指示、弹簧储能与未储能指示均正常。

6）检查无误后，摇至投入位，按停送电要求执行操作。

标准：1)检查二次接线：接线紧固，线号清晰；2)检查柜内清洁：无积尘、无异物；3)必要时，清扫除尘并紧固二次线。

C一年一次的电气试验标准：采用2500V兆欧表测量，测量值大于50MΩ。

高压开关柜的运行维护高压开关柜是电力系统中常见的设备之一，它用于控制、保护和分配电能，起着至关重要的作用。

为了确保高压开关柜的正常运行和延长其使用寿命，需要进行定期的运行维护工作。

本文将从以下几个方面介绍高压开关柜的运行维护。

一、定期巡视检查高压开关柜的定期巡视检查是保证其正常运行的重要环节。

在巡视过程中，应仔细观察各个元器件的表面和连接部位是否存在异常情况，如漏油、漏水、烧焦痕迹等。

如果发现异常情况，应及时进行处理或更换受损的部件。

同时，还需要检查高压开关柜的接地情况，确保接地装置的良好接触，并清理接地装置的连接螺栓。

另外，还需要查看高压开关柜的仪表、指示灯和报警装置的工作情况，确保其正常运行。

二、定期维护润滑高压开关柜中的某些元器件，如断路器、隔离开关等需要进行定期维护润滑。

在维护润滑过程中，应先清理元器件表面的灰尘和污物，然后使用适量的润滑油进行润滑。

润滑油的种类应根据元器件的要求进行选择。

同时，还需要注意润滑油的更换周期，一般情况下，润滑油的使用寿命为1年左右。

定期更换润滑油可以保证元器件的正常工作，并延长其使用寿命。

三、定期维护清洁高压开关柜的定期维护清洁是确保其正常工作的重要措施之一。

在清洁过程中，应先断开电源，然后使用软布或刷子清洁高压开关柜的表面和内部，特别是接触器、断开器等元器件。

同时，还需要清理掉灰尘和杂物，保持高压开关柜的通风畅通。

另外，还需要定期对高压开关柜进行绝缘检测。

绝缘检测的方法有直流高压法、交流耐压法等，检测结果应符合国家标准和规定，以确保高压开关柜的绝缘性能。

四、故障处理和维修在高压开关柜出现故障时，需要及时进行处理和维修。

在处理故障时，应先进行故障判断和分析，然后采取相应的措施进行修复。

修复完成后，还需要进行测试和检测，确保高压开关柜的正常运行。

同时，还需要记录故障的发生和处理情况，以备后续分析和参考。

对于常见的故障情况，可以制定相应的应急预案，以便能够快速、有效地处理故障。
