高压配电柜介绍及综合保护

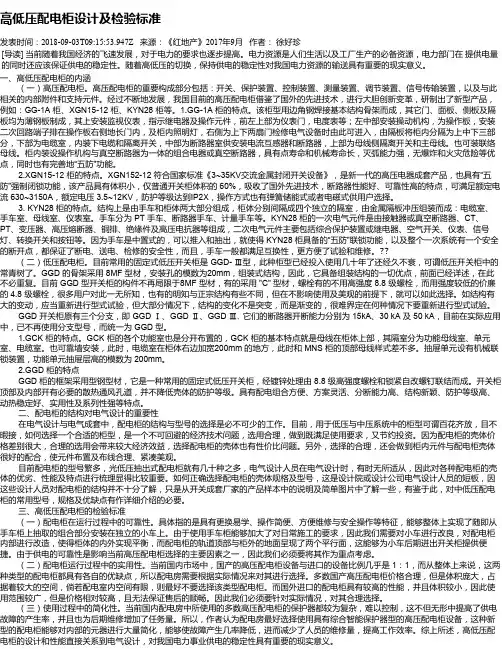

高低压配电柜设计及检验标准发表时间：2018-09-03T09:15:53.947Z 来源：《红地产》2017年9月作者：徐好珍[导读] 当前随着我国经济的飞速发展，对于电力的要求也逐步提高。

电力资源是人们生活以及工厂生产的必备资源，电力部门在提供电量的同时还应该保证供电的稳定性。

随着高低压的切换，保持供电的稳定性对我国电力资源的输送具有重要的现实意义。

一、高低压配电柜的内涵（一）高压配电柜。

高压配电柜的重要构成部分包括：开关、保护装置、控制装置、测量装置、调节装置、信号传输装置，以及与此相关的内部附件和支持元件。

经过不断地发展，我国目前的高压配电柜借鉴了国外的先进技术，进行大胆创新变革，研制出了新型产品，例如：GG-1A 柜、XGN15-12 柜、KYN28 柜等。

1.GG-1A 柜的特点。

该柜型用边角钢焊接基本结构骨架而成，其它门、面板、侧板及隔板均为薄钢板制成，其上安装监视仪表，指示继电器及操作元件，前左上部为仪表门，电度表等；左中部安装操动机构，为操作板，安装二次回路端子排在操作板右侧地长门内，及柜内照明灯，右侧为上下两扇门检修电气设备时由此可进入，由隔板将柜内分隔为上中下三部分，下部为电缆室，内装下电缆和隔离开关，中部为断路器室供安装电流互感器和断路器，上部为母线侧隔离开关和主母线。

也可装联络母线。

柜内装设操作机构与真空断路器为一体的组合电器或真空断路器，具有点寿命和机械寿命长，灭弧能力强，无爆炸和火灾危险等优点，同时也有完善地“五防”功能。

2.XGN15-12 柜的特点。

XGN152-12 符合国家标准《3~35KV交流金属封闭开关设备》，是新一代的高压电器成套产品，也具有“五防”强制闭锁功能，该产品具有体积小，仅普通开关柜体积的 60%，吸收了国外先进技术，断路器性能好、可靠性高的特点，可满足额定电流 630~3150A，额定电压3.5~12KV，防护等级达到IP2X，操作方式也有弹簧储能式或者电磁式供用户选择。

技术要求-高压柜（含油机并机柜）、直流操作电源编制单位:2019年0月目录一、质量保证体系 (1)二、安装地点 (1)三、引用标准 (1)四、高压开关柜技术要求 (1)4.1使用环境 (1)4.2柜体及结构 (2)4.3参数要求 (4)4.4真空断路器 (5)4.5电流、电压互感器 (6)4.6接地开关 (7)4.7氧化锌避雷器 (7)4.8综合继电保护 (7)4.9智能多功能表 (8)4.10高压配电系统运行方式及闭锁关系 (10)4.11其他要求 (10)五、直流操作电源技术要求 (10)5.1 整流柜主要技术参数 (11)5.2 电池屏主要技术参数 (12)5.3中央信号屏主要技术参数 (12)5.4 其他要求 (13)六、需要说明的问题 (13)一、质量保证体系合作方应采用符合ISO9000系列要求的质量管理系统。

合作方应在履行合同的全过程（从开始供货到最终验收），对所有供货和服务的质量负责，即要保证所有供货和服务的质量符合合同中有关技术、交付、验收和价格所规定的要求。

合作方投标时须提交设备提供厂家有效的ISO9000质量体系认证证书或表示其产品先进性、可靠性的其它证明文件。

二、安装地点本工程电源设备均安装在建筑物室内。

三、引用标准合作方应使用最新颁布执行的国家及行业标准。

投标产品应符合以下标准。

本文件提出的具体技术要求如与下述标准不一致时，按较高标准执行。

1. GB3906《3.6～40.5kV交流金属封闭开关设备和控制设备》；2. GB/T11022《高压开关设备和控制设备标准的共用技术要求》；3.DL/T404《户内交流高压开关柜订货技术条件》；4. GB/T50062 《电力装置的继电保护和自动装置设计规范》；5. DL/T403《12kV～40.5kV高压真空断路器订货技术条件》；6. GB1208《电流互感器》；7.GB1207《电磁式电压互感器》；8.GB50150《电气装置安装工程电气设备交接试验标准》；9.DL/T 459电力系统直流电源柜订货技术条件；10.DL/T 781 电力用高频开关整流模块；11.DL/T 637阀控式密封铅酸蓄电池订货技术条件；12.DL/T 5044电力工程直流系统设计技术规程。

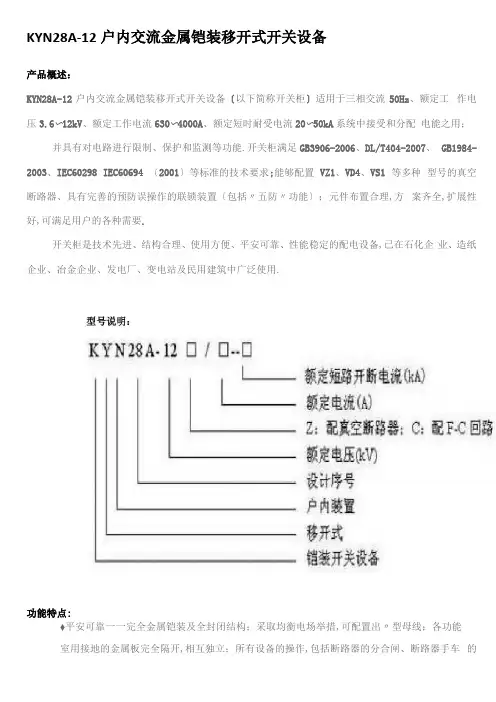

KYN28A-12户内交流金属铠装移开式开关设备产品概述：KYN28A-12户内交流金属铠装移开式开关设备〔以下简称开关柜〕适用于三相交流50Hz、额定工作电压3.6〜12kV、额定工作电流630〜4000A、额定短时耐受电流20〜50kA系统中接受和分配电能之用；并具有对电路进行限制、保护和监测等功能.开关柜满足GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694 〔2001〕等标准的技术要求;能够配置VZ1、VD4、VS1 等多种型号的真空断路器、具有完善的预防误操作的联锁装置〔包括〃五防〃功能〕；元件布置合理,方案齐全,扩展性好,可满足用户的各种需要.开关柜是技术先进、结构合理、使用方便、平安可靠、性能稳定的配电设备,已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用.功能特点:♦平安可靠一一完全金属铠装及全封闭结构；采取均衡电场举措,可配置出〃型母线；各功能室用接地的金属板完全隔开,相互独立；所有设备的操作,包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等,均能在断路器门关闭状态下进行；具有可靠完善的联锁装置,能有效地预防误操作.♦实用性强一一壳体封闭严密,可预防杂物及小动物进入；手车互换性好,更换断路器非常方便；接地开关装设涡轮变速操作机构,操作异常轻便；♦适应性广一一进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装,占地面积小；可配置VZ1、VD4、VS1等多种型号的真空断路器和F-C组合电器; 额定电流可达4000A,额定短时耐受电流可达50kA；电缆室有充裕的空间,可连接多根电缆.技术参数：外形尺寸:户应与制造厂协商；当断路器用于开断电容器组时,电容器组的额定电流不大于断路器额定电流的80%. ※：额定电流达3150A时需配备风冷装置.使用条件：♦周围空气温度：上限+40℃,下限-15℃,日内平均温度不超过+35℃♦周围空气无明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染.♦海拔高度：开关柜使用在12kV时,不超过1000m开关柜使用在3.6kV、7.2k时,不超过2000m♦空气相对湿度：日平均值不大于95%,月平均值不大于90%♦地震烈度：不超过8度.♦用户有特殊要求时,可与我公司协商并取得一致意见订货须知：1、主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等2、辅助回路接线原理图、端子排列图3、开关设备内的电器元件的型号、规格、数量4、开关设别限制、测量及保护功能的要求以及其他闭锁和自动装置的要求5、如开关设备之间或进线柜需要母线桥连接,应提供母线桥的额定载流量,母线桥的跨度,距地高度等具体要求数据6、需要附件、备件时,应提出种类和数量开关设备使用在特殊环境条件,应在订货时详细说明KYN28系列开关柜操作顺序高压开关柜由柜体和手车两大局部构成.柜体由金属隔板分隔成四个独立的隔室：母线室、手车室、电缆室和继电器仪表室.高压柜手车按用途分为断路器手车、计量手车、隔离手车几种,同品牌、同参数规格的手车可互换.手车在柜内有试验位置和工作位置,每一位置都均有到位装置,并连接到电气和机械连锁装置,预防操作人员误操作以保证操作平安.1、断路器手车在试验或工作位置时,断路器才能进行合分操作,且在断路器合闸后,手车无法移动,预防了带负荷误拉、推断路器；2、仅当接地开关处于分闸位置时,断路器手车才能从试验位置移至工作位置,仅当断路器手车处于试验位置时,接地开关才能进行合闸操作,实现了预防带电误合接地开关及防止接地开关处于闭合位置时关合断路器；3、接地开关处在分闸位置时,下门及后门都无法翻开,预防了误入带电间隔；4、断路器在工作位置时,二次插头被锁定不能拔出.高压柜平安连锁装置为保证平安及联锁装置可靠不至损坏,必须按联锁程序进行操作.高压开关柜有平安可靠的连锁装置,其作用为：1、预防误操作断路器.2、预防带负荷拉合隔离开关,即预防带负荷推拉小车.3、预防带电挂接地线,即预防带电合接地开关.4、预防带接地线送电,即预防接地开关处于接地位置时送电.5、预防误入带电间隔.进线柜送电操作程序1、关闭所有柜门及后封板,并锁好〔接地开关处于合位时方可关出线柜下门〕.2、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位〔推断路器时需把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后放开推拉把手,把手应自动复位〕,手动插上航空插,关上手车室门并锁好.3、观察上柜门各仪表、信号指示是否正常〔正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,那么翻开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,那么需检修限制回路〕.4、将断路器手摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号〔此时手车工作位置灯亮,同时手车试验位置灯灭〕.5、观察带电显示器,确定外线电源已送至本柜〔带电显示器面板开关压下为ON位置, 如带电显示灯亮表示外电源已送至本柜断路器下触头. 如带电显示灯不亮,那么需先送外电源至本柜〕.6、操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮, 绿色分闸指示灯灭,查看其它相关信号,一切正常,送电成功〔操作合、分转换开关时, 把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置〕.7、如断路器合闸后自动分闸或运行中自动分闸,必须判断故障并排除故障后才可按以上程序重新送电〔此时观察综合继保,判断导致分闸的原因是存在线路故障或综合继保故障. 在检修完毕后,需手动复位综合继保〕.进线柜停电操作程序1、观察所有柜相关信号,确认所有出线柜断路器均处于分闸位置.2、操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭, 绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功〔操作合、分转换开关时, 把操作手柄逆时针旋转至面板指示分位置, 松开手后操作手柄应自动复位至预分位置〕3、将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于试验位置,航空插锁定解除,翻开手车室门,手动脱离航空插〔手车主回路断开〕.4、推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车〔拉断路器时需把断路器两推拉把手往中间压,同时用力将断路器从柜内拉出,断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位〕.5、观察带电显示器,确认不带电方可继续操作〔进线柜下门有电磁锁强制闭锁,只有在进线端不带电时方可解锁,但在进线端带电时也可用钥匙紧急解锁.进线断路器分闸并不代表进线柜不带电,如外电源没停,此时电缆室是带高压电的,强行进入有生命危险〕.6、翻开下门,验电〔必须验电〕,放电〔必须放电〕,挂接地线〔必须挂接地线〕,维修人员可进入维护、检修.出线柜送电操作程序1、关闭所有柜门及后封板,并锁好〔接地开关处于合位时方可关柜下门〕.2、将接地开关操作手柄插入中门右下侧六角孔内,逆时针旋转,使接地开关处于分闸位置,取出操作手柄,操作孔处联锁板自动弹回,遮住操作孔,柜下门闭锁.3、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位〔推断路器时先把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后, 放开推拉把手,把手应自动复位〕,手动插上航空插,关上手车室门并锁好.4、观察上柜门各仪表、信号指示是否正常〔正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,那么翻开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,那么需检修限制回路〕.5、将断路器手车摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号〔此时手车工作位置灯亮,同时手车试验位置灯灭〕.6、操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮, 绿色分闸指示灯灭,查看带电显示及其它相关信号,一切正常,送电成功〔操作合、分转换开关时,把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置〕.7、如断路器合闸后自动分闸或运行中自动分闸,必须判断故障并排除故障后才可按以上程序重新送电〔此时观察综合继保,判断导致分闸的原因是存在线路故障或综合继保故障.在检修完毕后,需手动复位综合继保1、操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭, 绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功〔操作合、分转换开关时, 把操作手柄逆时针旋转至面板指示分位置,松开手后操作手柄应自动复位至预分位置〕.2、将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于试验位置,航空插锁定解除,翻开手车室门,手动脱离航空插〔手车主回路断开〕.3、推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车〔拉断路器时先把断路器两推拉把手往中间压,同时用力将断路器从柜内拉出,断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位〕.4、观察带电显示器,确认不带电方可继续操作.5、将接地开关操作手柄插入中门右下侧六角孔内,顺时针旋转,使接地开关处于合闸位置,确认接地开关已处于合闸后,翻开柜下门,维修人员可进入维护、检修.6、接地开关和断路器及柜门均有联锁,只有在断路器处于试验位置或抽出柜外才可以合分接地开关,也只有在接地开关分闸后才可把断路器由试验位置摇至工作位置,不可强行操作.接地开关与柜下门联锁可紧急解锁,只有在确认必要时才可紧急解锁,否那么有触电危险. 所用变柜操作程序所用变熔断器手车的操作方法与断路器手车操作相同, 禁止带负荷操作熔断器手车.所用变熔断器手车的熔断器虽然具有一定的分断及消弧水平,但必须正确顺序操作熔断器手车〔先翻开柜下门,分断所有低压断路器,关好柜下门并锁紧,最后才能操作熔断器手车〕. 所用变柜后封板和熔断器手车没联锁,即在所用变投运时,也可用专用工具翻开柜体后封板,这时所用变的低压端可直接接触,通常按先摇出熔断器手车再翻开后封板顺序操作, 如特殊情况下必须带电开后封板时,需特别注意平安.上下压配电柜平安技术操作规程：1、在全部和局部带电的盘上进行工作,应将检修设备与运行设备以明显标志隔开.2、有电流互感器电压互感器的二次绕组应有永久性的、可靠的保护接地.3、在运行的电流互感器二次回路上工作时,应采取以下平安举措：(1)、严禁将电流回路断开.(2)、为了可靠地将电流互感器二次线圈短路,必须使用短路片和短路线,禁止使用导线缠绕.(3)、禁止在电流互感器与短路端子之间的回路和导线上进行任何工作.4、在运行中的电压互感器二次回路上工作时,应采取以下平安举措：(1)、严格预防短路或接地(2)、应使用绝缘工具、戴绝缘手套,必要时在工作前停用有关继电保护装置.(3)、接临时负载时,必须装有专用的开关和熔断器.(4)、二次回路通电试验时,为预防由二次侧向一次反变压,除将二次回路断开外,还应取下一次熔断器.(5)、二次回路通电或耐压试验前,应通知值班员和有关人员,并派人看守现场,检查回路,确认无人工作前方可加压.(6)、检查断电保护和二次回路的工作人员,未经值班人员许可,不准进行任何倒闸操作.。

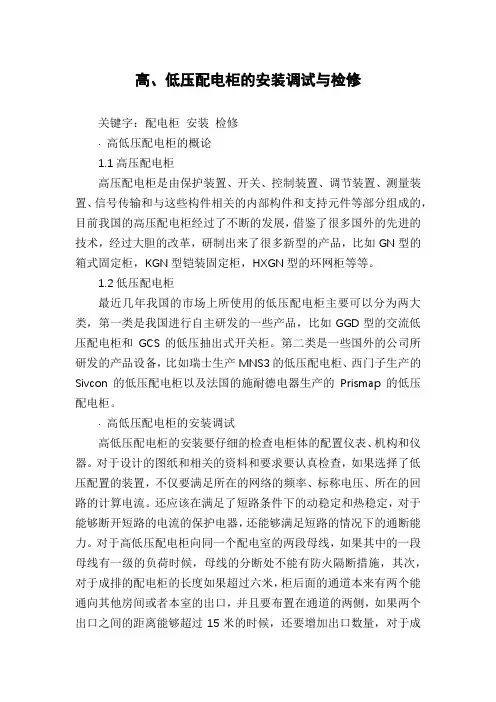

高、低压配电柜的安装调试与检修关键字：配电柜安装检修· 高低压配电柜的概论1.1高压配电柜高压配电柜是由保护装置、开关、控制装置、调节装置、测量装置、信号传输和与这些构件相关的内部构件和支持元件等部分组成的，目前我国的高压配电柜经过了不断的发展，借鉴了很多国外的先进的技术，经过大胆的改革，研制出来了很多新型的产品，比如GN型的箱式固定柜，KGN型铠装固定柜，HXGN型的环网柜等等。

1.2低压配电柜最近几年我国的市场上所使用的低压配电柜主要可以分为两大类，第一类是我国进行自主研发的一些产品，比如GGD型的交流低压配电柜和GCS的低压抽出式开关柜。

第二类是一些国外的公司所研发的产品设备，比如瑞士生产MNS3的低压配电柜、西门子生产的Sivcon的低压配电柜以及法国的施耐德电器生产的Prismap的低压配电柜。

· 高低压配电柜的安装调试高低压配电柜的安装要仔细的检查电柜体的配置仪表、机构和仪器。

对于设计的图纸和相关的资料和要求要认真检查，如果选择了低压配置的装置，不仅要满足所在的网络的频率、标称电压、所在的回路的计算电流。

还应该在满足了短路条件下的动稳定和热稳定，对于能够断开短路的电流的保护电器，还能够满足短路的情况下的通断能力。

对于高低压配电柜向同一个配电室的两段母线，如果其中的一段母线有一级的负荷时候，母线的分断处不能有防火隔断措施，其次，对于成排的配电柜的长度如果超过六米，柜后面的通道本来有两个能通向其他房间或者本室的出口，并且要布置在通道的两侧，如果两个出口之间的距离能够超过15米的时候，还要增加出口数量，对于成排布置的低压配电柜，在柜前和柜后的通道的宽度要符合标准的数值。

再次，配电装置的设备的搬运和操作尽量方便，那么屋内的配电装置的裸露带电的部分的上面不能够有动力线路的跨越。

对于低压配电柜的通道上方的裸带电体距离地面的高度，柜前的通道内为2.5米，护网的最低高度为2.2米，遮护之后的高度不能低于1.9米。

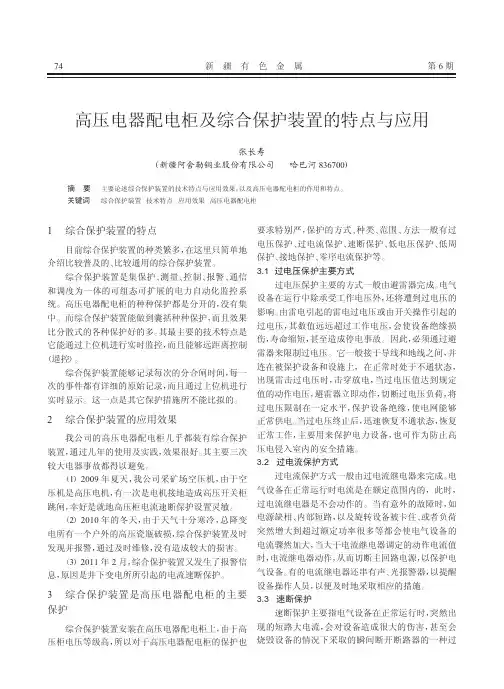

第6期新疆有色金属高压电器配电柜及综合保护装置的特点与应用张长寿（新疆阿舍勒铜业股份有限公司哈巴河836700）摘要主要论述综合保护装置的技术特点与应用效果，以及高压电器配电柜的作用和特点。

关键词综合保护装置技术特点应用效果高压电器配电柜1综合保护装置的特点目前综合保护装置的种类繁多，在这里只简单地介绍比较普及的、比较通用的综合保护装置。

综合保护装置是集保护、测量、控制、报警、通信和调度为一体的可组态可扩展的电力自动化监控系统。

高压电器配电柜的种种保护都是分开的，没有集中。

而综合保护装置能做到囊括种种保护，而且效果比分散式的各种保护好的多。

其最主要的技术特点是它能通过上位机进行实时监控，而且能够远距离控制（遥控）。

综合保护装置能够记录每次的分合闸时间，每一次的事件都有详细的原始记录，而且通过上位机进行实时显示。

这一点是其它保护措施所不能比拟的。

2综合保护装置的应用效果我公司的高压电器配电柜几乎都装有综合保护装置，通过几年的使用及实践，效果很好。

其主要三次较大电器事故都得以避免。

（1）2009年夏天，我公司采矿场空压机，由于空压机是高压电机，有一次是电机接地造成高压开关柜跳闸，幸好是就地高压柜电流速断保护设置灵敏。

（2）2010年的冬天，由于天气十分寒冷，总降变电所有一个户外的高压瓷瓶破损，综合保护装置及时发现并报警，通过及时维修，没有造成较大的损害。

（3）2011年2月，综合保护装置又发生了报警信息，原因是井下变电所所引起的电流速断保护。

3综合保护装置是高压电器配电柜的主要保护综合保护装置安装在高压电器配电柜上，由于高压柜电压等级高，所以对于高压电器配电柜的保护也要求特别严，保护的方式、种类、范围、方法一般有过电压保护、过电流保护、速断保护、低电压保护、低周保护、接地保护、零序电流保护等。

3.1过电压保护主要方式过电压保护主要的方式一般由避雷器完成。

电气设备在运行中除承受工作电压外，还将遭到过电压的影响。

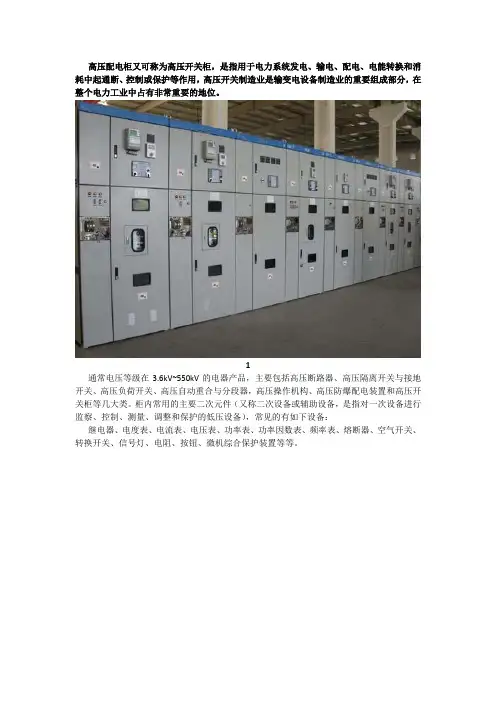

高压配电柜又可称为高压开关柜，是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。

1通常电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备），常见的有如下设备：继电器、电度表、电流表、电压表、功率表、功率因数表、频率表、熔断器、空气开关、转换开关、信号灯、电阻、按钮、微机综合保护装置等等。

2高压开关柜分类1、按断路器安装方式按断路器安装方式分为移开式(手车式)和固定式(1)移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等。

(2)固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济。

32、按安装地点按安装地点分为户内和户外(1)用于户内(用N表示);表示只能在户内安装使用。

(2)用于户外(用W表示);表示可以在户外安装使用。

43、按柜体结构按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类(1)金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。

(2)金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。

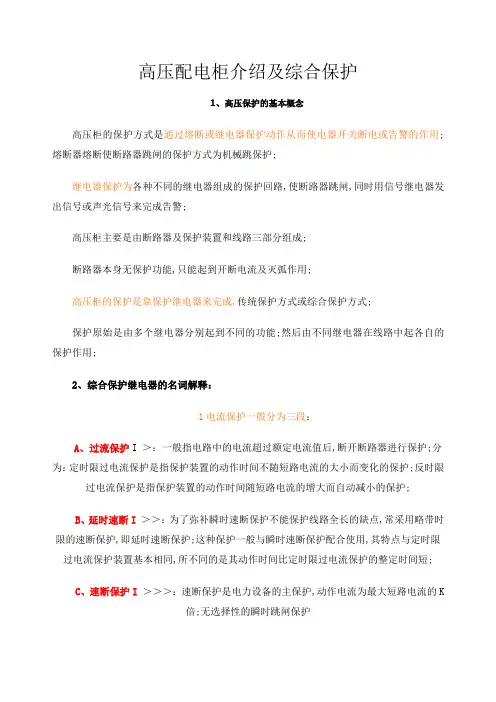

高压配电柜介绍及综合保护1、高压保护的基本概念高压柜的保护方式是通过熔断或继电器保护动作从而使电器开关断电或告警的作用;熔断器熔断使断路器跳闸的保护方式为机械跳保护;继电器保护为各种不同的继电器组成的保护回路,使断路器跳闸,同时用信号继电器发出信号或声光信号来完成告警;高压柜主要是由断路器及保护装置和线路三部分组成;断路器本身无保护功能,只能起到开断电流及灭弧作用;高压柜的保护是靠保护继电器来完成,传统保护方式或综合保护方式;保护原始是由多个继电器分别起到不同的功能;然后由不同继电器在线路中起各自的保护作用;2、综合保护继电器的名词解释：1电流保护一般分为三段：A、过流保护I ＞：一般指电路中的电流超过额定电流值后,断开断路器进行保护;分为：定时限过电流保护是指保护装置的动作时间不随短路电流的大小而变化的保护;反时限过电流保护是指保护装置的动作时间随短路电流的增大而自动减小的保护;B、延时速断I ＞＞：为了弥补瞬时速断保护不能保护线路全长的缺点,常采用略带时限的速断保护,即延时速断保护;这种保护一般与瞬时速断保护配合使用,其特点与定时限过电流保护装置基本相同,所不同的是其动作时间比定时限过电流保护的整定时间短;C、速断保护I ＞＞＞：速断保护是电力设备的主保护,动作电流为最大短路电流的K倍;无选择性的瞬时跳闸保护2重合闸保护：用于线路发生瞬态故障保护动作后,故障马上消失的再一次合闸,也可以二次或三次用在线路上,出现永久性故障不能重合闸,重合闸不能用在终端变压器或电动机上;3后加速：指重合闸后加速保护;重合于故障线路上的一种无选择性的瞬时跳闸保护;4前加速：指重合闸前加速保护;5低周减载保护：一般指线路发生故障后,频率下降时的一种保护;6差动保护：一种变压器和电动机的保护;利用前后级的电流差进行保护7非电量保护：一般指变压器温度高温告警,超高温跳闸、瓦斯轻瓦斯告警,重瓦斯跳闸,变压器门误动作等外部因素的保护;8方向保护：一般指用在发电机组并列运行,对两个不同方向电流差别的一种保护;9低电流保护：采用定时限电流保护,欠电流功能用于检测负荷丢失,如排水泵或传输带;10负序电流保护；任何不平衡的故障状态都会产生一定幅值的负序电流;因此,相间负序过电流保护元件能动作于相间故障和接地故障;11热过负荷保护：根据正序电流和负序电流计算出等效电流,从而获得二者的热效应电流;12接地电流保护：是三相电流不平衡的一种保护,通常称零序保护;13低电压保护：利用相电压或线电压的定值,当线路发生故障,电压低于这个定值的一种保护;14过电压保护：利用相电压或线电压的定值,当线路在减少负荷的情况下,供电电压的幅度会增大;使系统出现过电压的一种保护;15零序电压保护：电压不平衡的一种保护;16不平衡保护：有电流不平衡保护和电压不平衡保护二种,当线路发生故障后,不断出现在线路上的电流、电压不平衡使开关跳闸的一种保护;另外：断线保护、电机堵转保护、逆功率保护等等越来越多的保护种类,都是以电流、电压变量的关系,在综保里面进行综合运算,然后将结果记录或输出的保护;3、传统保继电器保护与综合继电器保护的区别：由于传统保继电器保护须要很多电流继电器如DL—11/10A、电压继电器组成,完成不同的保护功能,同时须要时间继电器延时来做为时限保护,以及重合闸动作,后、前加速保护；回路监视和防跳回路,各种测量功能仪表、有功、无功电度表及各种信号发出的信号继电器等;一种保护功能就要几个继电器,也就是动作+延时+信号等；三相同样加保护,继电器的数量就更多,总而言之,如须要完成一系的保护,就须要很多的继电器,造成柜子仪表室元件太多,结线多且复杂化,有时柜子无法安装这么多的继电器,同时也无法完成功能较完整的保护；如：负序电流保护、热过负荷保护、逆功率保护等;且保护速度慢,效果差,易出故障;同时对继电器线圈的电流、电压配置也成了设计的最大障碍;VAMP40是芬兰瓦萨电力集团综合国际通用的一种集保护、测量、控制、通讯以及电能质量分析为一体的综合保护装置;VAMP40广泛用于电力系统变电站、发电厂、工业用户等架空线、线路、厂用变、电容器、电动机等保护中;整个装置全部从芬兰进口;VAMP保护继电器较综合、实效、完整性、可靠性高,并根据供配电系统的需求进行选择性配置;占用空间小,电压范围宽,便于维护,具备通讯和数据记录存取,价格比同类产品进口ABB SPAJ 140C、施耐德SPAM—1000 S20 、T20合理;续上期ACS6000中压传动系统的原理及应用4．WCUWater Cooling Unit水冷单元这套传动系统由于功率大,发热量大,所以采用的是内循环水冷却的方式;通过图3可以看出这套水冷系统是用外循环水通过热交换器来冷却内循环水;为了保证内循环水的导电率低于它的保护值,本套系统还包括一个离子过滤器;图55．COUControl Unit控制单元COU可以说是ACS6000的核心,是整套传动系统的大脑;如图6所示,整个ACS6000传动系统在这里被分成了3部分：一部分是整流单元,由一块AMC3板Application and Motor Controller来控制两个整流单元；另外两部分各由一块AMC3板控制一个逆变单元;图66．ACC辅助控制单元它负责系统的控制电源以及系统的辅助控制,包括变压器的辅助信号,电机的辅助信号;三 ACS6000的操作1．从ACS6000上电1ACS6000控制电源上电在ACC1左侧柜门的第二个开关；2将CBU上的接地开关搬到不接地的位置开关是纵向的且“GROUNDING ISOLATOR UNLOCKED”指示灯不亮；3如果手操板CDP312上都显示“READY ON”,那么可以按COU1门上的“SUPPLY ON”按钮,等待一分钟；4从COU1左边的手操板上可以看到“DC VOLTAGE”的电压在4300伏到4400伏左右并没有明显的升压或降压,则可以按COU1左边的手操板上的绿色按钮,“DC VOLTAGE”升到4 850伏,在COU1右边的手操板上和COU2上的手操板上可以看到“READY RUN”,上电结束;2．从操作台上电1ACS6000控制电源上电在ACC1左侧柜门的第二个开关；2将CBU上的接地刀闸开关搬到不接地的位置开关是纵向的；3如果手操板CDP312上都显示“READY ON”,则从操作台上可以上电;3．停止电机1从操作台上停止电机有三种方式：按停止STOP按钮、按快停FAST STOP按钮、按急停EMERGENCY STOP按钮；2从ACS6000上也可以按快关EMERGENCY OFF按钮来停止电机；四 ACS6000的故障处理1．从CS2的HMI上能检查故障和报警信息,从手操板上可以检查更详细的报警信息；2．从用户手册上可以检查相应的信息内容；3．一定要查看故障时间;因为一个故障可能导致其他故障,通过故障时间找到第一个故障;4．如果故障比较严重,那么用电脑连接到COU1的branching unit板;检查详细故障信息;5．看故障LOGGER,并存成.TXT的文件;从故障LOGGER可以看到故障时间;6．从FAULTED NODE ARU/INU1/INU2上传datalogger1和datalogger2;保存这个图片;试着去调查故障的原因;7．从FAULTED NODE ARU/INU1/INU2上传参数;看参数EPLD First fault;把参数保存成.TXT的文件;8．如果故障在EXU里,那么用电脑连接到CBB板并按照上面的步骤去做;五结束语经过半年时间的运行,ACS6000中压传动系统性能稳定,可靠性高,成功的轧制了不锈钢等一系列高钢级管材,此系统能力超原设计的百分之八;。

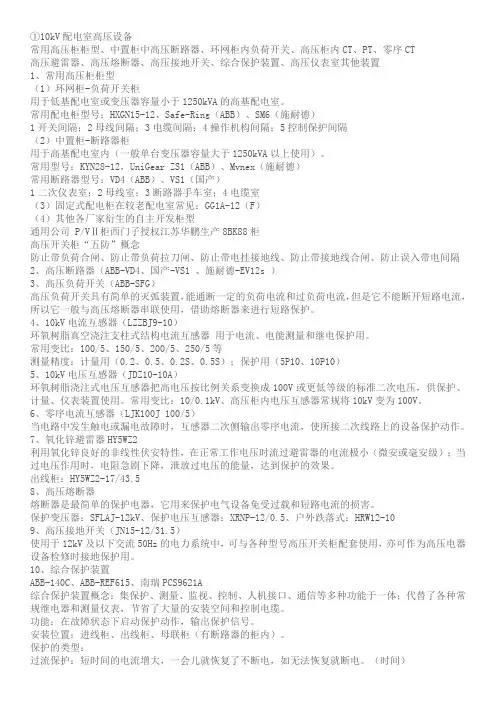

①10kV配电室高压设备常用高压柜柜型、中置柜中高压断路器、环网柜内负荷开关、高压柜内CT、PT、零序CT高压避雷器、高压熔断器、高压接地开关、综合保护装置、高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于1250kVA的高基配电室。

常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。

常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司 P/VⅡ柜西门子授权江苏华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸、防止带负荷拉刀闸、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。

常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

常用变比：10/0.1kV、高压柜内电压互感器常规将10kV变为100V。

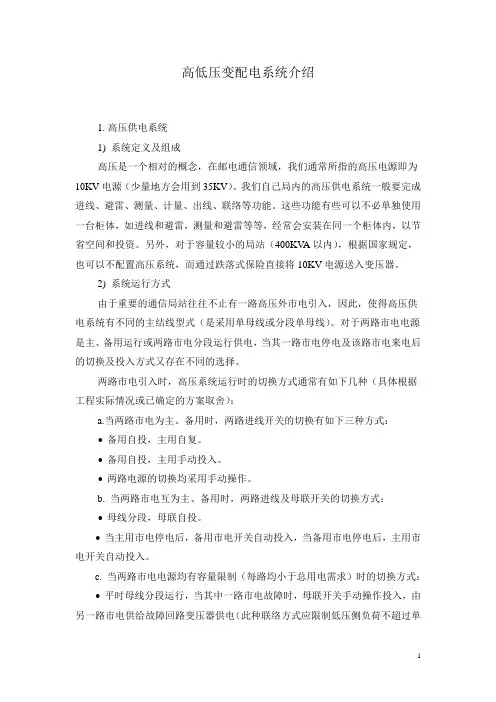

高低压变配电系统介绍1.高压供电系统1) 系统定义及组成高压是一个相对的概念，在邮电通信领域，我们通常所指的高压电源即为10KV电源（少量地方会用到35KV）。

我们自己局内的高压供电系统一般要完成进线、避雷、测量、计量、出线、联络等功能。

这些功能有些可以不必单独使用一台柜体，如进线和避雷，测量和避雷等等，经常会安装在同一个柜体内，以节省空间和投资。

另外，对于容量较小的局站（400KV A以内），根据国家规定，也可以不配置高压系统，而通过跌落式保险直接将10KV电源送入变压器。

2) 系统运行方式由于重要的通信局站往往不止有一路高压外市电引入，因此，使得高压供电系统有不同的主结线型式（是采用单母线或分段单母线）。

对于两路市电电源是主、备用运行或两路市电分段运行供电，当其一路市电停电及该路市电来电后的切换及投入方式又存在不同的选择。

两路市电引入时，高压系统运行时的切换方式通常有如下几种（具体根据工程实际情况或已确定的方案取舍）：a.当两路市电为主、备用时，两路进线开关的切换有如下三种方式：∙备用自投，主用自复。

∙备用自投，主用手动投入。

∙两路电源的切换均采用手动操作。

b. 当两路市电互为主、备用时，两路进线及母联开关的切换方式：∙母线分段，母联自投。

∙当主用市电停电后，备用市电开关自动投入，当备用市电停电后，主用市电开关自动投入。

c. 当两路市电电源均有容量限制（每路均小于总用电需求）时的切换方式：∙平时母线分段运行，当其中一路市电故障时，母联开关手动操作投入，由另一路市电供给故障回路变压器供电（此种联络方式应限制低压侧负荷不超过单线路容量）。

d. 平时母线分段运行，中间不设母联开关（有些地方供电部门要求），当其中一路市电停电时，则依靠低压系统母联开关进行联络，供保证负荷用电。

3) 高压配电设备的继电保护继电保护主要至对高压系统中的故障情况自动进行的保护措施。

对于保护装置的选择，目前我们一般选择微机综合保护监控装置。

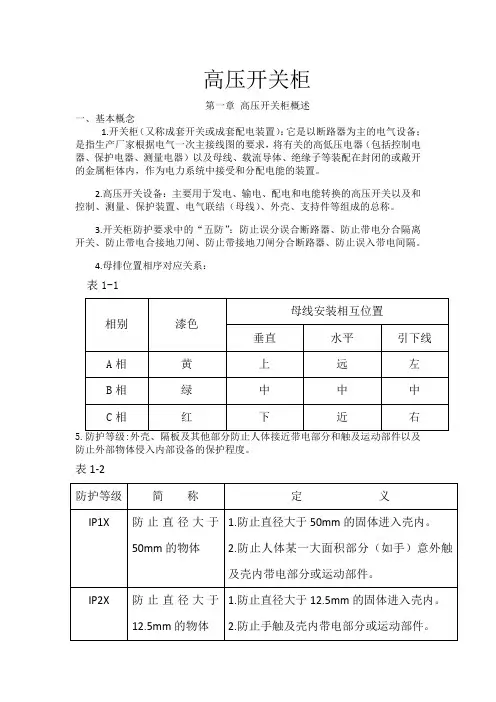

高压开关柜第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地刀闸、防止带接地刀闸分合断路器、防止误入带电间隔。

4.母排位置相序对应关系：表1-1防止外部物体侵入内部设备的保护程度。

表1-21.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。

一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。

2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。

3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。

同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。

4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。

三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。

环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。

10kV变电所高低压开关的选择和保护发布时间：2022-03-22T02:39:21.399Z 来源：《福光技术》2022年4期作者：桂敏[导读] 在10kV变电所中重要的设备为合适的开关系统，特别是高低压开关的选择和系统运行有着密切的关系，所以在实际工作中需要工作人员则更加科学的原则高低压开关设备，配合科学的防护措施，减少系统运行中的影响因素，逐渐的优化当前的工作模式，从而使整体工作效果能够得到全面的提升。

南京安亚规划设计有限公司江苏南京 210000摘要：10kV变电所是商业楼和住宅小区中用电系统的重要组成部分，既是保证用电系统平稳运行的重要基础，也是联系市区和用户用电的中间环节，起到良好的分配电作用。

由于变电所的设备类型较为复杂，在实际工作中需要更加谨慎的选择10kV变电所高低压开关设备，减少系统运行的影响因素，充分发挥高低压开关设施本身的优势。

基于此本文论述了10kV变电所高低压开关的选择以及保护方案。

关键词：10KV；变电所；高低压；开关选择；保护配合在10kV变电所中重要的设备为合适的开关系统，特别是高低压开关的选择和系统运行有着密切的关系，所以在实际工作中需要工作人员则更加科学的原则高低压开关设备，配合科学的防护措施，减少系统运行中的影响因素，逐渐的优化当前的工作模式，从而使整体工作效果能够得到全面的提升。

一、10kV配电室中高低压开关的概述（一）作用在进行10kV变电所高低压开关选择之前，要了解抗低压开关的特点，逐渐的优化现场的工作模式，从而使整体工作水平能够得到全面的提高。

10kV变配电是包含了高压配电柜和低压开关柜等等，一般通过高压配电柜经过变压器降压再传送到低压开关柜中，通过各个用电配电箱来达到配送电能的效果。

随着我国电网的不断更新以及完善，对断路器使用的安全性在不断的提高，在实际工作中需要考虑不同设备运行特点，逐渐的完善当前的高低压开关选择模式，从而为后续系统运行提供重要的保证。

一、开关柜中进线柜母联柜PT柜出线柜电容柜聚优柜隔离柜台的关系,作用？在这里我先给讲下这几种柜子在一起时是排列顺序：隔离柜-进线柜-母联柜-PT柜-聚优柜-出线柜-电容柜1、隔离柜：也称之为母线隔离柜，内部有隔离手车，高压电缆一般从隔离柜下口接入。

主要是和外部电源隔开。

主要作用断开后分段母线，现实机械断点。

2、进线柜：指一段母线的供电来源开关柜。

内部主开关是真空断路器，电经隔离柜过来经真空断路器进线控制，因为真空断路器具有多种保护的功能，而隔离开关没有。

3、母联柜：当系统有两路电源进线，且两路互为备用时，需要将两路电源的主母线进行联通，联通两段母线的开关柜叫母联柜，注意：母联柜与两路进线柜一般禁止同时闭合。

4、PT柜：电压互感器柜，安装计量装置及互感器。

把大电压变成小电压，便于测量、保护等。

一般是直接等。

12344561II柜】，就是柜体+垂直母线。

如图所示,6AH就是提升柜作用就是让5AH的水平排经过断路器后能再返到水平排上因为高压柜跟低压柜不同,高压柜的电气间隙都要大于低压柜,为了保证间隙,所以要加一台这样的提升柜(有的提升柜还加装隔离开关)三、高压配电柜上的接地开关起什么作用？主要用于设备的检修，为了防止检修过程中突然来电，因此必须将检修设备的两端都接地高压配电柜的接地开关，一般为输出负荷侧接地，当我们检修高压配电柜负荷侧时（如：紧固螺栓、拆装电缆等），就要分断开关，同时合上配电柜的接地开关，这样可以防止突然来电引起触电事故，另外可以放尽剩余电荷，有利于检修安全。

在停电检修期间，为了保护操作人员，设备，系统的安全，就会把出线通过接地开关对地短路，进行完全放电，这样不会造成由误送电或线路反送电造成的触电事故。

四、ABB高压环网柜的操作规程1 环网柜的作用是保护变压器、限制短路电流，使变压器免于承受突发短路故障电流，并在10ms以内快速切除变压器内部短路故障，防止由于内部电弧引起的压力升高而导致变压器损害，使变压器得到更为可靠合理的保护。

高压柜综保原理及应用探讨摘要：随着社会生产力的不断加快，我国各行各业对于电力能源需求正在与日俱增，其中高压柜的正常运行是保障人们日常用电的重要环节。

如果高压柜的电力系统出现故障或者异常的工作状态，很容易给生产生活带来困扰，甚至引起不必要的安全隐患，所以，对高压柜运行线路进行有效地保护十分重要。

基于此，本文通过对西门子综保和南瑞微机综保进行了分析，期望能够为同行业者提供参考价值。

关键词：高压柜；综合保护；F-C开关；微机保护引言：现阶段，随着电力行业的不断发展，各种先进的电气设备得到广泛的应用，其中高压配电柜的使用能够更好地帮助电力系统进行供电、输电、配电、电能转换等一系列工作。

所以说，本文对高压柜综保原理及应用进行的深入分析具有重要的现实意义。

一、高压柜中综保应用的重要性综保在高压柜中主要的功能是对电路中的不正常状况，比如，电路短接、通断、缺相等的情况，提供保护措施。

其结构主要分为上覆、底盖、双金属片等，上覆的外表面均开有感应门、在感应门上置有感应板（如图1所示）。

无论通过自动恢复或者手动复位，均具备了过载过热流保护和低温度投资过热保护功能，从而实现了对电子装置的双重保护功能，使电气设备用电时更趋安全、功能更趋完备，而且使用更加方便、大大降低了使用者的配套成本。

图1高压配电柜二、高压柜综保原理及的应用不同的电厂需要按照各自运行过程中的实际情况选择相应的综保装置，本文分别就两个电厂应用的西门子综保7SJ6021与南瑞RCS-9698F两种装置进行分析。

（一）西门子综保7SJ60211.应用原理F-C配电回路，是由高压限流式熔断装置和真空接触器所组成的开关配电回路，是集成化的多功能新型配电设备，综合了继电保护设备和操作过电压吸收设备的功能。

近年来在建筑上应用以取代传统真空开关，而该厂在减少建筑工程造价上也做出了卓越贡献，性能已不输于传统真空断路器。

西门子综保设备7SJ6021尺寸较小，但动作安全性很高。

【微分享】高压开关柜与二次回路详解(图片用搜狗搜索吧）机电人脉5月27日开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

开关柜结构：开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。

（一）柜体：开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。

开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。

A-母线室：母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。

全部母线用绝缘套管塑封。

在母线穿越开关柜隔板时，用母线套管固定。

如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。

B-手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。

手车能在工作位置、试验位置之间移动。

静触头的隔板（活门）安装在手车室的后壁上。

手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。

C-电缆室电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。

D-继电器仪表室继电器室的面板上，安装有微机保护装置、操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。

柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备：1.继电器；2.电度表；3.电流表；4.电压表；5.功率表；6.功率因数表；7.频率表；8.熔断器；9.空气开关；10.转换开关；11.信号灯；12.电阻；13.按钮；14.微机综合保护装置等等。
