高强混凝土工程现场检测技术探析摘要：我国建筑项目不断增加。
在建筑混凝土项目施工过程中，强度是其中的重要值与参量。
文章对回弹法、后装拔出法、后锚固法及钻芯法现场高强混凝土强度检测的一些常用方法进行了简要概述，并对各方法的利弊进行了总结对比。
文中还对各种方法提出使用意见，以更加精确和便捷地对高强混凝土强度进行测试，从而更好地为工程质量服务。
关键词：高强混凝土；现场检测；技术探析前言：近些年来，混凝土技术在我国得到了较为迅速地发展，高强混凝土得到了越来越多的使用。
如何在现场有效检测和控制高强混凝土质量已成为工程中急需解决的技术难题。
高强混凝土是用水泥、砂、石、高效减水剂及其他外加剂、粉煤灰超细矿渣硅灰及其他矿物掺合料按常规工艺制备而成的C50~C80级混凝土。
强度等级不少于C60的混凝土被视为高强混凝土。
在实际试验过程中C60或更高强度等级混凝土通常被定义为高强混凝土，故本文称C60或以上为高强度混凝土。
一、建筑混凝土项目现场施工强度检验技术的定义建筑混凝土项目场地施工中的强度检验属于重要技术工作之一，它是运用超声波，射线以及成像等技术来检测建筑混凝土项目场地强度的技术，检测实现了建筑混凝土项目内不合格品的判定，有助于制定纠正及处理办法，从而保证了建筑混凝土项目的现场建设质量。
若将强度检测定位于建筑混凝土项目竣工之后，那么必然会造成工期延宕和资金浪费等问题，所以只有对建筑混凝土项目进行持续的强度检验才会进行到建筑混凝土项目施工现场，才能够提升建筑混凝土项目施工效率和节省施工资金，由此可见将现场施工强度检验技术运用到实际建筑混凝土项目施工中具有十分重要的意义。
二、回弹法回弹法是非破损检测方法之一，它是利用一个由弹簧带动的重锤通过弹击杆对混凝土表面进行弹击来测量重锤回弹后所处的范围，以回弹值为与强度有关的指标推定混凝土强度为一种方法。
回弹仪品种较多，国内外生产厂家回弹仪型号不一，名义动能2.207J中型回弹仪使用行标（JGJ/T23-2011）评定混凝土推定值，人们普遍认为对抗压强度超过60MPa以上的混凝土进行检测已经不再合适。
混凝土强度报告混凝土强度是评定混凝土质量的重要指标之一，也是混凝土工程设计和施工过程中必须要重视的参数。
混凝土的强度直接影响着工程的安全性和耐久性，因此对混凝土强度进行准确的测试和报告是至关重要的。
一、强度测试方法。
混凝土强度的测试方法主要包括非破坏性测试和破坏性测试两种。
非破坏性测试方法包括超声波检测、回弹法和电阻法等，这些方法适用于对已经施工完成的混凝土进行检测。
而破坏性测试方法则包括圆锥压测、钢筋拉拔试验和剪切试验等，这些方法需要在实验室环境下进行。
二、强度报告内容。
混凝土强度报告应包括以下内容，混凝土强度等级、试块编号、配合比、试验日期、试验地点、试验人员、试验方法、试验结果等。
其中，试验结果是最为重要的部分，通常以试块抗压强度的形式进行报告，报告中需注明试验的具体参数和结果。
三、强度报告的意义。
混凝土强度报告不仅是对混凝土质量的一次检验，更是对施工工艺和材料配合比的一次验证。
通过强度报告，可以及时发现混凝土质量存在的问题，及时采取措施加以修复，确保工程的安全性和稳定性。
四、强度报告的应用。
混凝土强度报告在工程建设中具有广泛的应用价值，可以作为施工单位和监理单位评定混凝土质量的重要依据，也可以作为工程验收的必备文件。
在工程质量事故发生时，强度报告更是作为判定责任和赔偿的重要证据。
五、强度报告的规范性。
为了确保混凝土强度报告的准确性和可靠性，相关部门应当建立统一的报告标准和测试流程，对试验人员进行严格的培训和考核，确保测试结果的准确性和可比性。
同时，对于报告中的数据和信息应当进行严格的保密，避免造假和篡改的情况发生。
六、结论。
混凝土强度报告是工程建设中必不可少的一环，它直接关系到工程的安全和质量。
因此，在进行强度测试和编写报告时，需要严格按照相关标准和规范进行操作，确保报告的准确性和可靠性，为工程的顺利进行提供保障。
同时，也需要加强对报告的应用和管理，确保其在工程建设中发挥应有的作用。

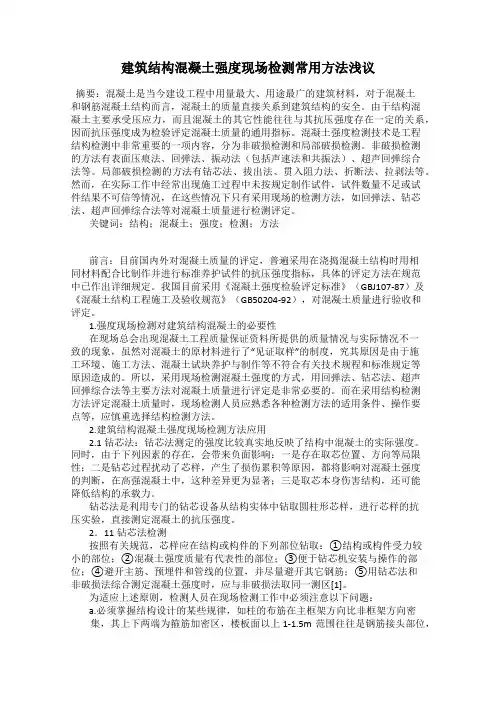

建筑结构混凝土强度现场检测常用方法浅议摘要：混凝土是当今建设工程中用量最大、用途最广的建筑材料，对于混凝土和钢筋混凝土结构而言，混凝土的质量直接关系到建筑结构的安全。
由于结构混凝土主要承受压应力，而且混凝土的其它性能往往与其抗压强度存在一定的关系，因而抗压强度成为检验评定混凝土质量的通用指标。
混凝土强度检测技术是工程结构检测中非常重要的一项内容，分为非破损检测和局部破损检测。
非破损检测的方法有表面压痕法、回弹法、振动法（包括声速法和共振法）、超声回弹综合法等。
局部破损检测的方法有钻芯法、拔出法、贯入阻力法、折断法、拉剥法等。
然而，在实际工作中经常出现施工过程中未按规定制作试件，试件数量不足或试件结果不可信等情况，在这些情况下只有采用现场的检测方法，如回弹法、钻芯法、超声回弹综合法等对混凝土质量进行检测评定。
关键词：结构；混凝土；强度；检测；方法前言：目前国内外对混凝土质量的评定，普遍采用在浇捣混凝土结构时用相同材料配合比制作并进行标准养护试件的抗压强度指标，具体的评定方法在规范中已作出详细规定。
我国目前采用《混凝土强度检验评定标准》（GBJ107-87）及《混凝土结构工程施工及验收规范》（GB50204-92），对混凝土质量进行验收和评定。
1.强度现场检测对建筑结构混凝土的必要性在现场总会出现混凝土工程质量保证资料所提供的质量情况与实际情况不一致的现象，虽然对混凝土的原材料进行了“见证取样”的制度，究其原因是由于施工环境、施工方法、混凝土试块养护与制作等不符合有关技术规程和标准规定等原因造成的。
所以，采用现场检测混凝土强度的方式，用回弹法、钻芯法、超声回弹综合法等主要方法对混凝土质量进行评定是非常必要的。
而在采用结构检测方法评定混凝土质量时，现场检测人员应熟悉各种检测方法的适用条件、操作要点等，应慎重选择结构检测方法。
2.建筑结构混凝土强度现场检测方法应用2.1钻芯法：钻芯法测定的强度比较真实地反映了结构中混凝土的实际强度。
后装拔出法检测混凝土强度技术作业指导书一、一般规定1．后装拔出法适用于表面与内部质量无明显差异的工程结构混凝土抗压强度的检测。
2．采用后装拔出法检测前，应通过专门试验规定建立后装拔出法测强曲线，其允许相对标准差不应大于12%。
3．后装拔出法检测前，对钻孔机、磨槽机、拔出仪的工作状态均应检查。
4．后装拔出法检测混凝土抗压强度可按下列规定分批抽样检测:1）当混凝土检验批的试块抗压强度不能满足要求时，应在试块代表的结构相应部位抽样检测;2）对铁路工程结构混凝土抗压强度有怀疑时，可按单个结构或同批结构分批抽样检测;3）对既有铁路工程结构需要检测棍疑土抗压强度时，可按同批结构分批抽样检测。
5．测点布置应符合下列规定:1）对被抽样的结构相应部位或单个结构进行后装拔出法检测混凝土抗压强度时，应在同一母体混凝土范围内至少设置5个测点。
2）当同批结构按批抽样检测时，抽检数量应不少于同批结构总数的50%，且不少于2个，每个结构不应少于5个测点;3）测点相互之间距离不应小于200m m;测点距结构混凝土边缘距离不应小于100 mm;测点位置处的结构混凝土厚度不应小于80 mm;4）测点宜布置在结构混凝土的浇筑侧面，如不能满足这一要求时，可布置在结构混凝土的浇筑顶面或底面;5）测点应避开接缝、蜂窝、麻面部位和结构混凝土表层的钢筋、预埋件等;6）测点表面应平整、清洁、干燥，对表面的浮浆应予清除，必要时进行磨平处理。
二、后装拔出试验1．钻孔与磨槽应符合下列规定:在钻孔过程中，钻头应始终与混凝土表面保持垂直，垂直度允许偏差应为3°。
2．在混凝土钻孔内的孔壁磨环形槽时，磨槽机的定位圆盘应始终紧靠混凝土表面回转，磨出的环形槽形状应规整。
3．成孔尺寸应满足下列要求:1）钻孔直径应较钻孔直径d1值大0.1mm，且不宜大于1.0 m m;2）钻孔深度hl应较锚固深度h深20一30mm;3）锚固深度h应允许误差为±0.8mm ;4）环形槽深度c应为3.6--4.5rnm。
第一章混凝土、砂浆、砌体强度现场检测为了加强《建设工程质量检测管理办法》贯彻执行，保证主体结构工程质量，提高我省建筑工程检测的质量和水平，编写此规程。
混凝土、砂浆、砌体强度现场检测包括：1、回弹法检测混凝土抗压强度；2、超声回弹综合法检测混凝土抗压强度；3、后装拔出法检测混凝土抗压强度；4、钻芯法检测混凝土抗压强度；5、回弹法检测砌筑砂浆强度；6、贯入法检测砌筑砂浆强度；7、砌体工程其它现场检测技术。
主体结构工程检测时，应根据检测目的、设备及环境等条件选择合适的检测方法。
第一节回弹法检测混凝土抗压强度1 总则1.0.1 回弹法检测混凝土抗压强度依据标准为《回弹法检测混凝土抗压强度技术规程》（DBJ14-026-2004）（以下简称“本规程”）。
1.0.2 本规程适用于采用中型回弹仪检测和推定山东地区范围内建筑工程结构或构件中的普通混凝土抗压强度（以下简称混凝土强度）。
1.0.3 在正常情况下，混凝土强度的验收与评定应按现行的国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）和《混凝土强度检验评定标准》（GBJ107-87）中的有关规定执行。
当对结构或构件的混凝土强度有怀疑或争议时，可按本规程进行检测，检测结果可作为处理混凝土质量问题或结构性能鉴定的一个主要依据。
1.0.4 本规程适用于符合下列条件的混凝土强度的检测：1 符合普通混凝土用材料、拌和用水的质量标准且粗骨料为碎石；2 不掺引气型外加剂；3 采用普通成型工艺；4 采用符合国家现行标准《混凝土结构工程施工质量验收规范》（GB50204-2002）规定的钢模、木模及其它材料制作的模板；5 自然养护或蒸气养护出池后经自然养护7d以上，且混凝土表层为干燥状态；6 龄期为14～1100天；7 抗压强度为10～60MPa。
1.0.5 当混凝土有下列情况之一时，不能按本规程进行混凝土强度的检测：1 测试部位表层与内部的质量有明显差异或内部存在缺陷；2 遭受冻害、化学侵蚀、火灾、高温损伤。
后装拔出法检测混凝土抗压强度一．目的用于后装拔出法检测混凝土抗压强度，指导检测人员正确操作，确保检测结果科学、准确。
二．检测参数及执行标准1.检测参数混凝土抗压强度。
2.执行标准CECS69：94《后装拔出法检测混凝土强度技术规程》。
三．适用范围适用于结构工程中混凝土抗压强度的检测。
四．职责检测人员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。
五．样本大小及抽样方法1.单个构件检测时，应在构件上均匀布置3个测点（当最大拔出力或最小拔出力与中间值之差大于中间值的15%时，应在最小拔出力测点附近再加测2个测点）。
2.同批构件按批抽样检测时，抽检数量应不少于同批构件总数30％，且不少于10件，每个构件不应少于３个测点。
3.测点应布置在构件混凝土成型的侧面，如不能满足这一要求时，可布置在混凝土成型的表面或底面。
4.构件的受力较大及薄弱部位应布置测点，相邻两点的间距不应小于10h，测点距构件边缘不应小于４h（h表示锚固件的锚固深度）。
5.测点应避开接缝、蜂窝、麻面部位的混凝土表面的钢筋、预埋件。
六．仪器设备1. 钻孔设备：HILTI电锤（GC211）；2. SHJ-1型混凝土强度检测仪（GC251），包括：（1）拔出仪；（2）磨槽机；（3）锚固件。
3. 水管；4.常用工具。
※根据检测现场情况准备安全保护设备。
七．环境条件1.被检测混凝土的强度不应低于10.0MPa。
2.检测部位混凝土表层与内部质量应一致。
3.检测应在常温5～35℃下进行。
八．检测步骤及数据处理1.检测步骤（1）.在钻孔过程中钻头应始终于混凝土表面保持垂直，垂直度偏差不应大于３度。
（2）.在混凝土孔壁磨环形槽时，磨槽机的定位圆盘应始终紧靠混凝土表面回转，磨出的环形槽形状应规整。
（3）.胀簧插入成型孔内，通过胀杆使胀簧锚固台阶完全嵌入环形槽内，保证锚固可靠。
（4）.拔出仪与锚固件用拉杆连接对中并与混凝土表面垂直。
拔出法检测混凝土强度测强曲线编制试验一、试验目的《后装拔出法检测混凝土强度技术规程》CECS69：94自颁布实施以来，在检测已硬化混凝土强度方面起了重要作用。
但根据多年运行的实际需求，规程中有两个重要的方面需要进行补充，一是对施工过程质量控制有重要意义的预埋拔出法，二是为方便实际应用，应加入一般条件下具有广泛适用性的通用测强曲线。
而预埋拔出法可以以微量的破损获得比回弹法高得多的准确度，具有广泛的使用性。
通过引入预埋拔出法可以将此方法扩展到施工过程的质量控制中，取得较大的社会经济效益；而测强曲线的提出使工程技术人员可以方便地得到检测结果，使本规程更具有可操作性，从而推动拔出法得到广泛的应用。
二、试验总体方案及技术路线依据本此研究的试验目的我中心拟制订以下试验总体方案，即通过配制各种强度等级下的混凝土试件，在28天标准养护条件下，对混凝土试件进行拔出法测试，再对同一强度等级下的试件进行抗压测试，并最终汇总所测得的拔出值、抗压强度，通过数理统计分析，去除异常数据，利用回归的方法建立在不同拔出值下对应的混凝土抗压强度，并考虑预埋法和后装法两种测试方法的影响。
并在试块上同时进行钻芯法试验，以便形成对比数据资料。
三、试件制作及所需材料1、试件强度等级及试块数量确定根据本次研究目的的要求，尽量覆盖所有强度等级的混凝土，本规程的适用强度范围为C10～C80，因新施工的结构混凝土强度不得低于C20，所以主要用于施工控制的预埋法不进行10 MPa等级的试验，后因为试验条件及机器设置限制，仅进行了C20～C50强度等级的试验。
综合各种工况，制作数见下表：表1：后装拔出法（圆环支撑）：预埋拔出法（圆环支撑）表2并拍摄每一测点的破坏形态，编号并附于试验数据之后。
2、试块的制作、拆模及编号要求在试件成型后的一天进行拆模时，需注意在拆模时应进行试件的外观检查，如外观有缺陷的应进行剔除，并对该配合比下的缺陷试块数进行统计，当其试块缺陷数较多时，应进行补充试验。
建设工程质量检测人员考试：2022建设工程质量检测人员(主体结构工程)真题模拟及答案(4)共718道题1、用fcu，e1表示上限值，fcu，e2表示下限值，fcu，cor，m表示平均值，Scor表示标准差，k1表示上限值系数，k2表示下限值系数，则下限值fcu，e2的计算公式是（）。
（单选题）A. fcu，cor，m+k2ScorB. fcu，e1+k2ScorC. fcu，e1-k2ScorD. fcu，cor，m-k2Scor试题答案：D2、超声回弹综合法所采用的回弹仪应符合以下哪些要求（）。
（多选题）A. 具有产品合格证B. 具有检定证书C. 具有CMC认可证D. 通过技术鉴定试题答案：A,B,C,D3、混凝土强度测强曲线包括（）。
（多选题）A. 统一测强曲线B. 地区测强曲线C. 专用测强曲线D. 特殊测强曲线试题答案：A,B,C4、切制抗压试件法所选用的长柱压力试验机，其精度（示值的响度误差）不应大于（）。
（单选题）A. 1%B. 2%C. 3%D. 4%试题答案：B5、筒压法检测时，应从砖墙中抽取砂浆试样，并在试验室内进行（）。
（单选题）A. 抗压试验B. 砂浆试验C. 荷载试验D. 筒压荷载测试试题答案：D6、混凝土回弹仪率定试验时，弹击杆应分（）次旋转，每次旋转宜为（）°。
（单选题）A. 两次；180B. 三次；120C. 4次；90D. 两次；90试题答案：C7、砌体工程冬期施工的常用方法有（）。
（多选题）A. 掺盐砂浆法B. 加热法C. 红外线法D. 暖棚法E. 冻结法试题答案：A,E8、采用回弹法检测混凝土强度时，若测试时回弹仪未处于水平状态，同时测试面又是浇筑面的表面，则应（）。
（单选题）A. 先进行角度修正，再进行测试面修正B. 先进行测试面修正，再进行角度修正C. 可以只进行测试面修正D. 既要进行角度修正也要进行测试面修正，可以不考虑顺序试题答案：A9、洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为（）。
工地试验室检测报告结论书写示范一、水泥检测1、合格用语为：该批水泥所检项目均符合（GBXXX-XX 或行业、其他规范）中的标准要求。
2、不合格用语为：该水泥XX项不符合GBXXX-XX或行业、其他规范中的标准要求。
二、钢筋检测1、钢筋原材料（1）合格用语为：该批钢筋的力学性能和工艺性能均符合（GBXX－XXX）中标准要求。
（2）不合格用语为：该批钢筋的力学性能或工艺性能不符合（GBXX－XXX）中标准要求。
2、钢筋焊接（1）合格用语为：该批钢筋焊接接头的力学性能和工艺性能均符合(XX)标准要求。
（2）不合格用语为：该批钢筋焊接接头的力学性能和工艺性能不符合(XX)标准要求。
三、粗（细）骨料检测1、合格用语为：该批粗（细）骨料所检项目均符合XX规范要求。
2、不合格用语为：该批粗（细）骨料XX项不符合XX 规范要求。
四、混凝土检测1、混凝土拌合物的性能（1）合格用语为：混凝土拌合物的性能（某一项）符合XX规范要求或设计要求。
（2）不合格用语为：混凝土拌合物的性能（某一项）不符合《XX规范要求或设计要求。
2、混凝土的抗压强度、弹性模量、抗冻性、耐磨性、抗渗性（1）合格用语为：混凝土的抗压强度、弹性模量、抗冻性、耐磨性、抗渗性（某一项）符合设计要求。
（2）不合格用语为：混凝土的抗压强度、弹性模量、抗冻性、耐磨性、抗渗性（某一项）不符合设计要求。
3、混凝土的钻芯法、回弹法、超声回弹综合法、后装拔出法、同条件养护试件法。
混凝土的钻芯法、回弹法、超声回弹综合法、后装拔出法、同条件养护试件法按XX规范要求执行。
五、粉煤灰、磨细矿渣粉、硅灰、外加剂检测1、合格用语为：该批粉煤灰、磨细矿渣粉、硅灰、外加剂（某一项）所检项目均符合XX规范要求。
2、不合格用语为：该批粉煤灰、磨细矿渣粉、硅灰、外加剂（某一项）所检项目不符合XX规范要求。
工程结构实体质量问题各数据检测分析引言随着国民经济的迅速发展，各城市化改革建设在逐渐的加强，工程建筑的需求量也在不断递增，各种工程建筑的种类、形式等层出不穷，同时各种建筑工程安全事故也在呈逐渐递增的趋势，因此需要对建筑工程的质量安全进行监督和管理方面的加强。
必须在验收主体工程前检测工程的实体质量安全问题，公正严格的对结构实体的质量安全进行有效判定和处理，从而有效保障整体工程质量。
一、混凝土强度检验在整个土建工程项目中，混泥土的实体强度能够只管反映出工程结构实体的质量好坏。
混凝土的实体强度是结构实体质量的关键，也是其最基本的表现性能基础。
因此，进行结构实体质量检测的最主要内容之一就是检测混凝土的强度。
在对混凝土的强度进行检测时应该依据结构实体相同条件下进行养护的试件强度，这样有利于进行等价换算，从而能够使检测结果更加真实和准确。
根据《混凝土验收规范》附录中给出的换算系数1.10，若同等条件的时间强度与换算系数相乘后能够达到设计要求值，那么结构混凝土的强度已经达标了，可以验收了。
如果不合格的话，应该按规范委托比较权威的第三方对其进行检测。
在实际工程中，混凝土试件的检测容易受到各种因素的影响而导致检测结果失真，因此可以检测混凝土的结构实体强度。
混凝土强度的检测主要有回弹法、钻芯取样法、后装拔出法，试块法主要采用试块进行检测，试块的养护条件要和实体混凝土一样，这个方法是最常用的，而且非常经济实惠，效果直观，但是有一个缺点，由于混凝土在施工前后的质量差距是不一样的，试块只能反映施工前的混凝土质量强度，不能反映施工后的混凝土的强度。
回弹法主要采用仪器检测，通过回弹仪检测混凝土的表面强度，然后根据混凝土的碳化程度进行测定其抗压强度。
这个方法简单灵活，但是测量误差较大。
钻芯取样法是选出具有代表性的混凝土，然后再该混凝土上进行钻芯取样，经过加工后制成圆柱体，然后再进行强度检测，这个方法可以较为精确的反映混凝土的实际情况，但是成本比较高。
检测结构混凝土强度的方法很多，如试件法、回弹法、超声法、雷达法、冲击回波法、红外成像法、超声波CT 法、回弹超声综合法、超声衰减综合法，射线法、落球法、抗拔法、压痕法、射击法、后装拔出法和钻芯法等，各种方法有各自的原理、操作步骤、优缺点和适用范围。
结构混凝土现场检测技术一般可分为非破损检测法、半破损检测法与半破损同非破损的综合使用法三类。
非破损检测主要有压痕法、回弹法、超声脉冲法、回弹一超声综合测定法、电磁法和射线法等；半破损检测主要有钻芯法、拔出法、拔脱法、拔折法和射击法等。
1.试件法原理：试件法是施工时把拌制好的混凝体放入规定的试模内，然后按照规定的温度养护28天后，进行抗压试验。
混凝土试件的强度在一定程度上反映了混凝土实体的强度优点：通过试验可以直接了解试件的强度，如果试件制作符合规范要求，且与构件同条件养护，那么试压的结果就可以代表构件的强度，这一结果是可信的。
缺点：如果制作马虎，那么就不能代表实体强度，同时也有试件本身质量因素：试件尺寸的偏差，事件实际尺寸与公称尺寸相差较大;试件承压面与相邻面的垂直度；试验时加荷速率的控制等.适用范围广，是最基本最常用的一种方法。
2.回弹法回弹法是以在混凝土结构或构件上测得的回弹值和碳化深度来评定混凝土结构或构件强度的一种方法，它不会对结构或构件的力学性质和承载能力产生不利影响，在工程上已得到广泛应用。
主要有三种：HT225型；(普通混凝土）；HT1000型；（高强混凝土）HT3000型；大体积混凝土。
优点1：对结构没有损伤；优点2：仪器轻巧，使用方便；优点3：测试速度快；优点4：测试费用相对较低；优点5：可以基本反映结构混凝土抗压强度规律；缺点：方法本身有时有系统不确定性问题（系统误差）；检测方法（原理）回弹值反映剩余能量的大小；表面硬度低，弹击塑性变形大（吸收的能量多），弹性（剩余）能量少，回弹值小，混凝土强度低；表面硬度高，弹击塑性变形小（吸收的能量少），弹性（剩余）能量多，回弹值高，混凝土强度高；回弹值是剩余能量（弹性变形能）与初始（弹击）能量（2.207J)之比值；读数60，弹性能为初始动能的60％。
