后装拔出法检测混凝土抗压强度报告

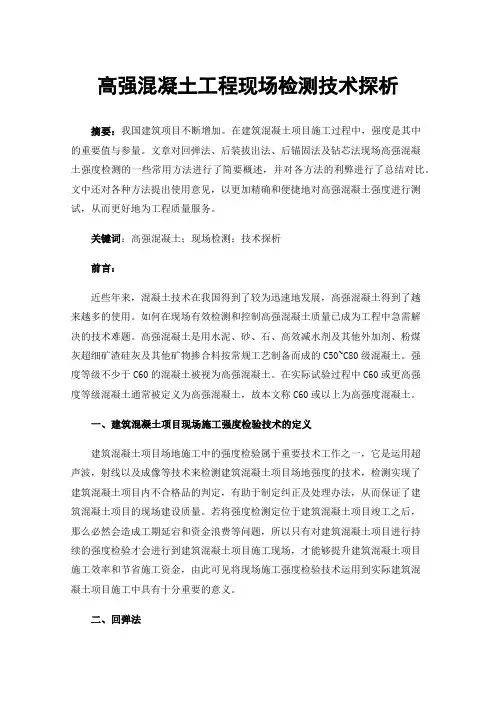

高强混凝土工程现场检测技术探析摘要：我国建筑项目不断增加。

在建筑混凝土项目施工过程中，强度是其中的重要值与参量。

文章对回弹法、后装拔出法、后锚固法及钻芯法现场高强混凝土强度检测的一些常用方法进行了简要概述，并对各方法的利弊进行了总结对比。

文中还对各种方法提出使用意见，以更加精确和便捷地对高强混凝土强度进行测试，从而更好地为工程质量服务。

关键词：高强混凝土；现场检测；技术探析前言：近些年来，混凝土技术在我国得到了较为迅速地发展，高强混凝土得到了越来越多的使用。

如何在现场有效检测和控制高强混凝土质量已成为工程中急需解决的技术难题。

高强混凝土是用水泥、砂、石、高效减水剂及其他外加剂、粉煤灰超细矿渣硅灰及其他矿物掺合料按常规工艺制备而成的C50~C80级混凝土。

强度等级不少于C60的混凝土被视为高强混凝土。

在实际试验过程中C60或更高强度等级混凝土通常被定义为高强混凝土，故本文称C60或以上为高强度混凝土。

一、建筑混凝土项目现场施工强度检验技术的定义建筑混凝土项目场地施工中的强度检验属于重要技术工作之一，它是运用超声波，射线以及成像等技术来检测建筑混凝土项目场地强度的技术，检测实现了建筑混凝土项目内不合格品的判定，有助于制定纠正及处理办法，从而保证了建筑混凝土项目的现场建设质量。

若将强度检测定位于建筑混凝土项目竣工之后，那么必然会造成工期延宕和资金浪费等问题，所以只有对建筑混凝土项目进行持续的强度检验才会进行到建筑混凝土项目施工现场，才能够提升建筑混凝土项目施工效率和节省施工资金，由此可见将现场施工强度检验技术运用到实际建筑混凝土项目施工中具有十分重要的意义。

二、回弹法回弹法是非破损检测方法之一，它是利用一个由弹簧带动的重锤通过弹击杆对混凝土表面进行弹击来测量重锤回弹后所处的范围，以回弹值为与强度有关的指标推定混凝土强度为一种方法。

回弹仪品种较多，国内外生产厂家回弹仪型号不一，名义动能2.207J中型回弹仪使用行标（JGJ/T23-2011）评定混凝土推定值，人们普遍认为对抗压强度超过60MPa以上的混凝土进行检测已经不再合适。

后装拔出法检测混凝土强度技术作业指导书一、一般规定1．后装拔出法适用于表面与内部质量无明显差异的工程结构混凝土抗压强度的检测。

2．采用后装拔出法检测前，应通过专门试验规定建立后装拔出法测强曲线，其允许相对标准差不应大于12%。

3．后装拔出法检测前，对钻孔机、磨槽机、拔出仪的工作状态均应检查。

4．后装拔出法检测混凝土抗压强度可按下列规定分批抽样检测:1）当混凝土检验批的试块抗压强度不能满足要求时，应在试块代表的结构相应部位抽样检测;2）对铁路工程结构混凝土抗压强度有怀疑时，可按单个结构或同批结构分批抽样检测;3）对既有铁路工程结构需要检测棍疑土抗压强度时，可按同批结构分批抽样检测。

5．测点布置应符合下列规定:1）对被抽样的结构相应部位或单个结构进行后装拔出法检测混凝土抗压强度时，应在同一母体混凝土范围内至少设置5个测点。

2）当同批结构按批抽样检测时，抽检数量应不少于同批结构总数的50%，且不少于2个，每个结构不应少于5个测点;3）测点相互之间距离不应小于200m m;测点距结构混凝土边缘距离不应小于100 mm;测点位置处的结构混凝土厚度不应小于80 mm;4）测点宜布置在结构混凝土的浇筑侧面，如不能满足这一要求时，可布置在结构混凝土的浇筑顶面或底面;5）测点应避开接缝、蜂窝、麻面部位和结构混凝土表层的钢筋、预埋件等;6）测点表面应平整、清洁、干燥，对表面的浮浆应予清除，必要时进行磨平处理。

二、后装拔出试验1．钻孔与磨槽应符合下列规定:在钻孔过程中，钻头应始终与混凝土表面保持垂直，垂直度允许偏差应为3°。

2．在混凝土钻孔内的孔壁磨环形槽时，磨槽机的定位圆盘应始终紧靠混凝土表面回转，磨出的环形槽形状应规整。

3．成孔尺寸应满足下列要求:1）钻孔直径应较钻孔直径d1值大0.1mm，且不宜大于1.0 m m;2）钻孔深度hl应较锚固深度h深20一30mm;3）锚固深度h应允许误差为±0.8mm ;4）环形槽深度c应为3.6--4.5rnm。

建筑结构检测课程温习题目及答案一、名词解释1. 工程结构检测：通过必然的设备，应用必然的技术，收集必然的数据，把所收集的数据依照必然的程序通过必然的方式进行处置，从而取得所检对象的某些特征值的进程。

2. 地球物理勘探（物探）：通过研究和观测各类地球物理场的转变来探测地层岩性、地质构造等地质条件。

3. 超声回弹综合法：采用超声仪和回弹仪，在同一测区别离测量声速值及回弹值，然后按照所成立的测强公式推算该区混凝土强度的一种方式。

4. 迫降法：通过人为办法迫使倾斜结构物的较高侧下沉。

5. 点荷法：通过对砌筑砂浆层试件施加集中的点式荷载，测定试样所能经受的点荷值，结合考虑试件的尺寸，计算出砂浆的立方体强度。

6. 工程结构加固：按照检测结果，依照必然的技术要求，采取相应的技术办法来增加结构靠得住性的进程。

7. 回弹测强曲线：通过一系列大量实验所成立的回弹值与混凝土强度之间的关系曲线。

8. 外部粘钢加固法：用结构胶将薄钢板粘贴于混凝土构件表面（一般在受拉区），使薄钢板与混凝土协同工作的一种加固方式。

9. 荷载实验：指对桥梁依照不同情况进行布置荷载，用来测试桥梁的各类反映（如应变、挠度、频率）来判断桥梁承载能力的进程。

10.射钉法：用射钉枪将射钉射入墙体的灰缝中，按照射钉的射入量推定砂浆的强度。

二、单项选择题循环中的I是指（ B ）阶段。

A、准备B、实施C、计划D、总结12.桩径1200mm的混凝土灌注桩在声波透射检测中应当埋设（ B ）个声测管。

A、2 B、3 C、4 D、513.地基勘探的方式不包括（ D ）。

A、钻探B、坑探C、地球物理勘探D、井探14.桩基础检测静载实验不包括（A ）。

A、单桩水平抗拔静载实验B、单桩水安静载实验C、单桩竖向抗拔静载实验D、单桩竖向抗压静载实验15.回弹法检测混凝土抗压强度，被测混凝土龄期应为（ C ）A、40—1000天B、28—1100天C、14—1100天D、30—1100天16.木材的物理力学性质指标不包括（ D ）。

混凝土主体结构检测上岗证考试及答案一、单选题（每题2分，共40分）1、目前对混凝土缺陷的检测主要应用（A）法。

A、超声-回弹综合法B、回弹法C、钻芯法2、钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为（A），对板类构件为（B）。

A、+10mm，-7mmB、+8mm，-5mmC、+10mm，-5mm3、碳化深度的测量，测点数不应少于构件测区数的（B）A、95%B、30%C、10%D、3个4、检测钢筋间距时，被测钢筋数量不宜少于（A）根（）个间距。

A、7，6B、6，6C、8，75、当检测条件与测强曲线的使用条件有较大差异时，可以采用钻取混凝土芯样进行修正此处每钻取芯样的部位应在回弹测区内，（B）A、先测定碳化深度值、测区回弹值，然后再钻取芯样；B、先测定测区回弹值、碳化深度值，然后再钻取芯样；C、先钻取芯样、然后再测定测区回弹值，碳化深度值；D、那个先后均可，但试件数量应不少于6个；6、回弹检测混凝土抗压强度时，如测试时既非水平方向，又非浇筑时的模板侧面，则应：（B）A、分别修正后取其平均值；B、先修正测试角度，后修正测试面；C、先修正测试面，后修正测试角度；D、先修正测试角度，后修正测试表面7、回弹仪的检定有效期限为（A）A、半年B、一年C、一年半8、碳化深度值测量时，采用浓度为（B）的酚酞酒精溶液。

A、0.5%B、1%C、2%9、采用超声-回弹综合法进行检测时的环境温度要求为（A）。

A、0~40℃B、-4~40℃C、-2~40℃10、抗压芯样试件的高度与直径之比（H/D）宜为（A）。

A、1.00B、1.20C、1.5011、芯样试件内不宜含有钢筋，不能满足此项要求时，标准芯样试件，每个试件内最多只允许有2根直径小于（B）的钢筋。

A、8 mmB、10mmC、12mm12、采用砂浆回弹仪检测砌体中砂浆的表面硬度，每个测位内均匀布置（B）个弹击点。

A、10B、12C、1513、检测钢筋保护层时，对同一处读取的2个保护层厚度值相差大于（C）mm时，应搜检仪器是不是偏离尺度状态并实时调整。

主体结构试题一答案一、概念题（20分） 1、建筑结构检测为评定建筑结构工程的质量或鉴定既有建筑结构的性能等所实施的检测工作。

2、回弹法检测混凝土强度是指通过检测结构或构件混凝土的回弹值和碳化深度值来推定该结构或构件混凝土抗压强度的方法。

3、贯入法检测砌筑砂浆强度根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的检测方法。

4、混凝土强度检测总体修正量用芯样试件混凝土抗压强度换算值的平均值c m cor f ,与非破损全部测区混凝土抗压强度换算值的平均值cmz cu f ,进行比较，确定修正量。

5、挠度在荷载等作用下，结构构件轴线或中性面上某点由挠曲引起垂直于原轴线或中性面方向上的线位移。

二、填空题（10分）1、当混凝土有下列情况之一时，不能按《回弹法检测混凝土抗压强度技术规程》（DBJ14-026-2004）进行混凝土强度的检测：（1）测试部位 表层 与 内部 的质量有明显差异或内部存在 缺陷 。

（2）遭受 、 、 、 。

冻害、化学侵蚀、火灾、高温损伤。

2、预制构件结构重要性系数，当无专门要求时取 。

1.03、检测时应确保所使用的仪器设备在 或 周期内，并处于 。

仪器设备的精度应满足 的要求。

检定、校准、正常状态、检测项目4、《钻芯法检测混凝土抗压强度技术规程》DBJ14-029-2004适用于抗压强度为 的普通混凝土抗压强度的检测。

10~80MPa5、后装拔出法检测混凝土抗压强度施加拔出力应 ，速度应控制在 kN/s 。

每一结构或构件至少均匀布置 个测点。

在构件的 及 部位应布置测点，相邻两测点的间距不应小于 mm ，测点距构件边缘不应小于 mm 。

连续均匀、0.5～1.0kN/s 、3、受力较大、薄弱部位、250、100 三、判断题（10分）1、混凝土回弹仪在钢砧上的率定值在80±2时，则说明回弹仪完全正常，不需要检定。
