操作手册Prosonic T FMU30超声波物位测量BA00387F/28/ZH/14.14简明操作指南Prosonic T2Endress+Hauser简明操作指南《操作手册》的内容《操作手册》介绍了Prosonic T 超声波物位变送器的安装和调试。
包含常规测量操作所需的所有功能参数。
此外，仪表还具有许多其他功能参数，例如：优化测量点和转换测量值。
这些功能参数未列举在本《操作手册》中。
仪表功能参数概述请参考“附录”章节。
仪表功能参数的详细说明请参考随箱CD 光盘中的《操作手册》BA00388F “Prosonic T -仪表功能描述”。
… …1003330A4unlock parameter 0A3resetProsonic T 目录Endress+Hauser3目录1安全指南 . . . . . . . . . . . . . . . . . . . . . . . 41.1 指定用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . . . . . . . 41.3 操作安全和过程安全 . . . . . . . . . . . . . . . . . . . . . . 41.4安全符号和图标说明 . . . . . . . . . . . . . . . . . . . . . . 52标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.1 铭牌 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.2 产品选型表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72.3 供货清单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82.4 证书和认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82.5注册商标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . 93.1 设计及外形尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . 93.2 安装方式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103.3 安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113.4 测量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143.5 安装提示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153.6安装后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154接线 . . . . . . . . . . . . . . . . . . . . . . . . . . 164.1 电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164.2 接线端子分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . 174.3 供电电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174.4 电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184.5连接后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185操作 . . . . . . . . . . . . . . . . . . . . . . . . . . 195.1 显示与操作单元 . . . . . . . . . . . . . . . . . . . . . . . . . 195.2 菜单号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225.3 操作选项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225.4 通过现场显示操作 . . . . . . . . . . . . . . . . . . . . . . . 235.5 通过FieldCare 操作 . . . . . . . . . . . . . . . . . . . . . . . 245.6 锁定/解锁设置 . . . . . . . . . . . . . . . . . . . . . . . . . 255.7 复位用户自定义参数 . . . . . . . . . . . . . . . . . . . . . 265.8复位干扰回波抑制(罐体抑制) . . . . . . . . . . . . . 266调试 . . . . . . . . . . . . . . . . . . . . . . . . . . 276.1 仪表上电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 276.2 基本标定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286.3包络线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 337故障排除 . . . . . . . . . . . . . . . . . . . . . . 367.1 系统错误信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . 367.2应用错误 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 388维护和维修 . . . . . . . . . . . . . . . . . . . . 408.1 外部清洁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.2 维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.3防爆型(Ex)设备的维修 . . . . . . . . . . . . . . . . . . . 408.4 更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.5 备件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 418.6 返厂 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428.7 废弃 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428.8 Endress+Hauser 的联系地址 . . . . . . . . . . . . . . . . 429 附件 . . . . . . . . . . . . . . . . . . . . . . . . . .439.1 安装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439.2 螺纹法兰 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439.3 带安装支架或墙装支架的悬臂 . . . . . . . . . . . . . . 449.4 安装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 469.5 墙装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 469.6 Commubox FXA291 . . . . . . . . . . . . . . . . . . . . . . . 479.7 ToF 适配器FXA291 . . . . . . . . . . . . . . . . . . . . . . . 4710 技术参数 . . . . . . . . . . . . . . . . . . . . . . .4810.1 技术参数概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . 4811 附录 . . . . . . . . . . . . . . . . . . . . . . . . . .5211.1 操作菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5211.2 测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57安全指南Prosonic T1安全指南1.1指定用途Prosonic T是一体式测量仪表，用于连续、非接触式物位测量。

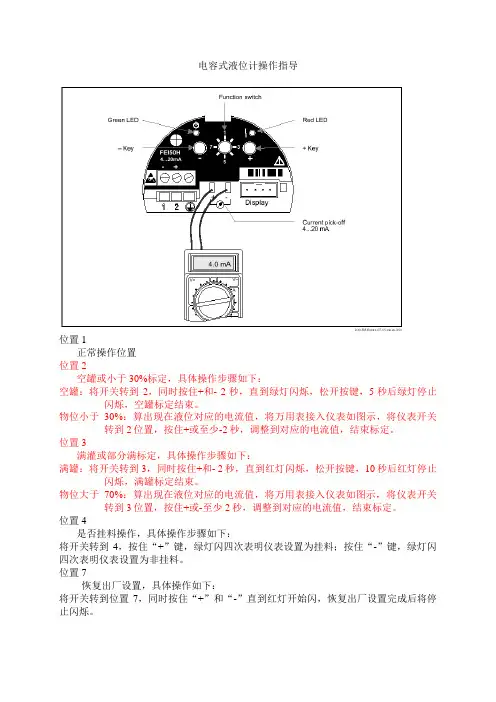

电容式液位计操作指导
位置1
正常操作位置
位置2
空罐或小于30%标定，具体操作步骤如下：
空罐：将开关转到2，同时按住+和- 2秒，直到绿灯闪烁，松开按键，5秒后绿灯停止闪烁，空罐标定结束。
物位小于30%：算出现在液位对应的电流值，将万用表接入仪表如图示，将仪表开关转到2位置，按住+或至少-2秒，调整到对应的电流值，结束标定。
位置3
满灌或部分满标定，具体操作步骤如下：
满罐：将开关转到3，同时按住+和- 2秒，直到红灯闪烁，松开按键，10秒后红灯停止闪烁，满罐标定结束。
物位大于70%：算出现在液位对应的电流值，将万用表接入仪表如图示，将仪表开关转到3位置，按住+或-至少2秒，调整到对应的电流值，结束标定。
位置4
是否挂料操作，具体操作步骤如下：
将开关转到4，按住“+”键，绿灯闪四次表明仪表设置为挂料；按住“-”键，绿灯闪四次表明仪表设置为非挂料。
位置7
恢复出厂设置，具体操作如下：
将开关转到位置7，同时按住“+”和“-”直到红灯开始闪，恢复出厂设置完成后将停止闪烁。
报警指示
绿灯：每5秒闪烁，表示仪表是否在操作状态；每秒闪一下，表示仪表在标定状态
红灯：每X秒闪5次，表示电容杆太长、探杆短路、电子插件有问题；每秒闪一下，表示电子插件内的温度超过的允许的范围。
vega雷达液位计说明书中文版尊敬的用户，感谢您选择Vega雷达液位计。
本说明书将为您提供有关产品安装、操作、维护和故障排除的详细信息，以确保您正确使用本产品。
第一章：产品简介1.1产品概述本款雷达液位计是一种先进的液位测量仪器，可广泛应用于各种工业场合。
它通过非接触式雷达技术准确测量液体的实时液位，并将数据传输至相关设备。
1.2主要特点-高精确度：通过先进的雷达技术，实时准确地测量液位。
-高可靠性：本产品采用优质材料和先进的制造工艺，具有出色的耐用性和稳定性。
-易于安装和操作：产品配备详细的安装指南和操作手册，简化了安装和操作过程。
-多种监测方式：支持多种液位监测方式，能满足不同场合的需求。
-自诊断功能：具备自动检测和故障诊断功能，能够自动提醒用户有关设备状态和维护需求。
第二章：安装指南2.1设备准备在安装液位计之前，确保您具备以下条件：-了解液位计的工作原理和操作方法。
-确定安装位置和固定方式。
-准备所需的工具和配件。
2.2安装步骤1.根据液体属性和工作环境，选择适当的安装位置。
2.使用提供的固定装置将液位计固定在安装位置上。
3.调整液位计的安装角度，确保传感器能够正常工作。
4.将液位计与控制系统连接，并确保连接牢固可靠。
5.连接电源，并进行相应的电气连接。
第三章：操作手册3.1启动与关机启动液位计之前，请确保电源连接正常，并按下启动按钮进行启动。
关机时，按下关机按钮进行关机。
3.2参数设置液位计具有多个参数可以设置，用户可以根据具体需求进行设置。
具体参数设置方法请参考附带的操作手册。
3.3液位监测启动液位计后，它将开始实时监测液体的液位。
通过观察液晶显示屏上的数据，您可以了解到液位的变化情况。
3.4数据传输液位计可以将所测得的数据传输至相关设备。
用户可以选择不同的数据传输方式，例如模拟信号输出、数字信号输出或无线传输。
第四章：维护与保养4.1清洁定期清洁液位计是确保其正常工作的重要步骤。
使用干净柔软的布进行轻轻擦拭即可。
1.Setup 设定此处设定的是仪表的名称，容器的类型，最大最小的量程设定，阻尼时间，输出的模式按[OK] 键后进入显示如下菜单：Measurement loop name 仪表的名字Medium 介质的类型Application 容器的类型（有固液之分）Vessel type 容器底部形状Vessel height/Me.range 容器的高度Max.adjustment 最大量程调整Min.adjustment 最小量程调整Damping 阻尼时间Current output mode 当前输出的模式Current output min./max. 当前输出的最大最小电流Lock adjustment 锁定调整1仪表的名称可以更改的名称键和[ ►]选择需要更改的字符位置。
键确认。
完成输入按【ESC】退出2）粉末/灰尘Chem.mixtures 化学混合物Gramules/pellets 固体小球Water based 普通水场Ballast/pebbles 石块、鹅卵石按一下[OK] 键和[ ►]键输入需要的信息后完成按【ESC】退出3.1）选择固体后出现如下信息Application 选择容器的类型键进入显示如下选择容器的类型筒仓煤仓物位变化快的煤仓堆料压碎器演示按[OK]3.2）选择液体后出现如下信息Application 选择容器的类型储存罐储存罐带搅拌轮船上的储存罐反应器定量给料器导波管旁通管穿透测量开放水池水槽演示[ ►]键选择以上显示类型按[OK] 按【ESC】退出4）选择容器底部的类型键进入显示如下容器底部的类型可以选择的类型键显示顶部类型竖直的圆弧的有尖角的]键选择以上显示类型按[OK] 】退出5）选择容器的高度可以按照实际高度更改的数值键和[ ►]选择和更改的量程位置。
键确认。
6）最大数值校准键进入显示如下可以更改的百分比数可以更改的上空距离数[OK] 键和[ ►]选择和更改百分比数输入需要更改的数值可以更改的百分比数键确认后出现如下可以更改的上空距离数按一下[OK] 键和[ ►]选择和更改上空的距离值按[OK] ESC】退出7）最小数值校准键进入显示如下可以更改的百分比数可以更改的上空距离数[OK] 键和[ ►]选择和更改百分比数输入需要更改的数值可以更改的百分比数键确认后出现如下可以更改的上空距离数按一下[OK] 键和[ ►]选择和更改上空的距离值按[+]输入需要更改的数值按[OK] ESC】退出8) Damping 积分时间键确认后出现如下可以更改积分时间按一下[OK] 键和[ ►]选择和更改积分数值按[+]输入需要更改的数值按[OK] 键完成选择按【ESC】退出9）当前输出的模式输出电流的类型输出信号失败的模式不更改键显示此项是一般选择的电流输出方式[ ►]键和[OK]键选择和确认输出电流的类型此项是固定选取的项目[ ►]键按[OK] 】退出10) 设定当前电流的最大最小输出设定最小电流输出固定选择4mA设定最大电流输出固定选择20mA]键和[OK]键选择和确认输出的最小电流按[ ►]键和完成选择按【ESC】退出11）调试锁选择不同的状态是模块信息锁住不可以乱动封闭是否开锁[OK] 键后用[ ►]键和[OK]键输入值再按[OK] 键开启是否上锁按【ESC】退出。
知识创造未来

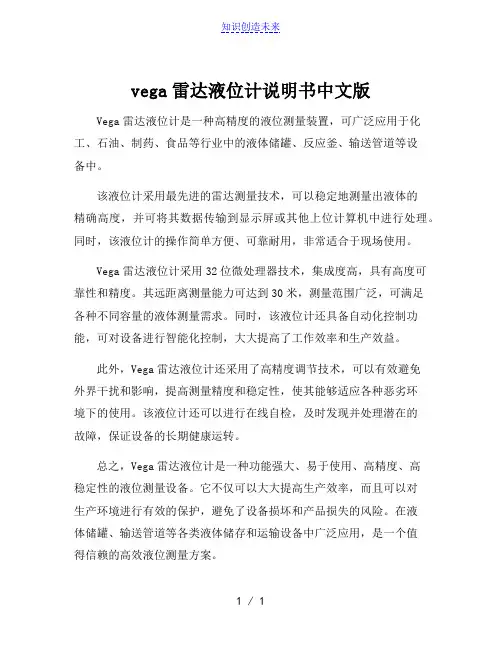

vega雷达液位计说明书中文版
