26G雷达液位计使用手册

26G雷达液位计1、产品概述●简介HBRD系列传感器是26G高频雷达式液位测量仪表，测量最大距离可达70米。

天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于：反应釜或固体料仓非常复杂的测量条件。

●原理雷达液位计天线发射及窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。

发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。

由于电磁波的传播速度极高，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认，HBRD系列26G雷达液位计采用一种特殊的解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

注：使用雷达物位计时，务必保证最高料位不能进入测量盲区（图中D所示区域）。

●特点行业推荐的雷达液位计采用了26GHz的发射频率，因而具有：波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性天线尺寸小，便于安装和加防尘罩等天线防护装置重量轻约1KG，便于安装测量范围最高可达70米，覆盖大型水库等水位测量多种输出电路接口与采集系统配合采用脉冲工作方式，雷达液位计发射功率极低，对人体及环境均无伤害2、仪表介绍：HBRD908HBRD909 应用：河道、湖泊、浅滩测量范围： 30米过程连接：螺纹G1½ʺ A / 法兰（选配）介质温度： -40～100℃过程压力：常压精度： ±3mm频率范围：26GHz防护等级： IP67 / IP65供电电源：DC（6—24V）/四线信号输出： 4...20mA/HART(两线/四线)RS485/Modbus应用：河道、湖泊、浅滩测量范围： 70米过程连接：螺纹G1½ʺ A / 法兰（选配）介质温度： -40～100℃过程压力：常压精度： ±3mm频率范围：26GHz防护等级： IP67 / IP65供电电源：DC（6—24V）/四线信号输出： 4...20mA/HART(两线/四线)RS485/Modbus3、安装安装前的准备请注意以下事项，以确保仪表能正确安装：请预留足够的安装空间。

CDRadar26GHz pulse radar level meter Instruction manual1.Interface button instructions2.Operation instructions1.1Low level adjustmentLow adjustment for range setting.It determines the current output linear corresponding relationship with the high level. In the main menu, when the menu number is 1, press OK key, enter the basic set sub menu, LCD displayPress OK key to enter the programming low percentage, see the above-mentioned parameter editing method in character / digital parameter programming method edit percentage value and distance value.After editing, press OK key to confirm, press BK key to give up programming.1.2 high adjustmentHigh level adjustment for the range setting. It determines the current output linear corresponding relationship with the low position. When the liquid crystal display menu number is 1.1, press button to enter the high adjustment, liquid crystal displayAt this point, press the OK button to adjust the high to edit.1.3 Material propertiesWhen the liquid crystal display menu number 1.3, press button to enter the material nature of programming, liquid crystal display.。

雷达式液位计安全操作及保养规程1. 前言雷达式液位计是一种常见的工业测量仪器，用于测量各种液体的液位。

在使用过程中，正确的操作和保养能够保证其正常工作，提高使用寿命，同时也能够保证生产安全。

本文将介绍雷达式液位计的安全操作及保养规程。

2. 安全操作规程2.1 确保设备正常在使用雷达式液位计前，应首先确认设备状态正常。

确认电源是否接好，检查设备电缆连接是否牢固，检查仪表功率及安装状态。

如发现任何问题，应立即停止使用，并联系相关人员进行检修和调整。

使用时应按照使用说明书进行正确操作。

2.2 防雷防静电在雷达式液位计测量时，应预先做好防雷防静电工作。

为了避免敏感电子元器件受到静电干扰而导致设备损坏，应采取静电保护措施，如使用航空插头或保护接地装置，以确保设备的稳定性。

2.3 防爆防火液位计在测量时，常常会在易燃易爆物质中使用。

因此，在使用雷达式液位计进行测量前，应先了解液体的性质和防爆等级要求。

在需要防爆的环境中使用时，应使用符合相关爆炸防护标准的防爆型液位计，并注意安装方法。

同时，使用过程中，应注意保持场地整洁，防止易燃物品和气体汇集，以防发生火灾。

2.4 安全作业在进行雷达式液位计的测量时，应按安全操作规程进行操作，如严禁擅自调整参数和对设备进行改装、维修等操作，严禁在需要防爆场合禁止对液位计端口进行随意拆模和连接操作。

同时，在实际操作中，应遵循相关操作规范，如统一佩戴个人防护设备和维修用具等，确保操作过程安全。

2.5 应急处理在雷达式液位计测量时，如出现紧急情况或异常状况等，应及时停机并通知工作人员。

在设备出现故障时，应注意开展维修工作，遵循相关维修标准和规范，确保维修过程安全。

3. 保养规程3.1 定期检查定期检查是保证雷达式液位计正常工作的重要措施之一。

定期检查可以帮助发现问题并及时修复，避免在实际使用中发生问题。

检查内容包括：液位计本体、传感器、显示器及其他附件的外观是否有损伤，电导应答是否正常等。

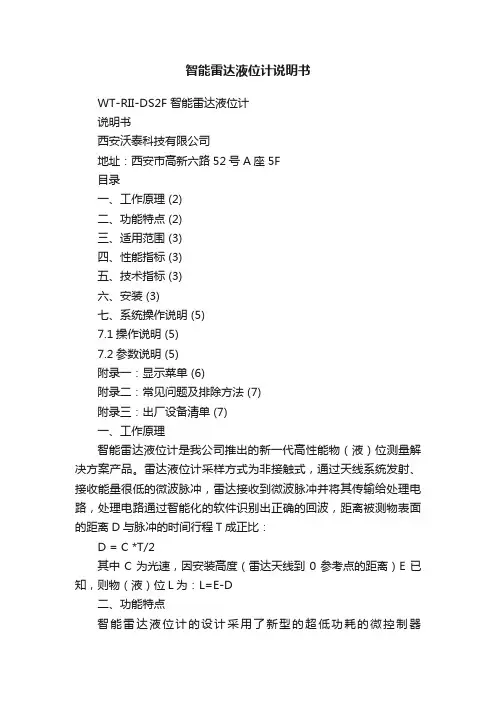

智能雷达液位计说明书WT-RII-DS2F 智能雷达液位计说明书西安沃泰科技有限公司地址：西安市高新六路52号A座5F目录一、工作原理 (2)二、功能特点 (2)三、适用范围 (3)四、性能指标 (3)五、技术指标 (3)六、安装 (3)七、系统操作说明 (5)7.1操作说明 (5)7.2参数说明 (5)附录一：显示菜单 (6)附录二：常见问题及排除方法 (7)附录三：出厂设备清单 (7)一、工作原理智能雷达液位计是我公司推出的新一代高性能物（液）位测量解决方案产品。

雷达液位计采样方式为非接触式，通过天线系统发射、接收能量很低的微波脉冲，雷达接收到微波脉冲并将其传输给处理电路，处理电路通过智能化的软件识别出正确的回波，距离被测物表面的距离D与脉冲的时间行程T成正比：D = C *T/2其中C为光速，因安装高度（雷达天线到0参考点的距离）E已知，则物（液）位L为：L=E-D二、功能特点智能雷达液位计的设计采用了新型的超低功耗的微控制器MSP430F149和智能化软件，使其具有非常突出的优点：●不受温度、压力等外界环境影响；●波束小，能量集中，抗干扰能力强，精确度高；●系统设计采用工业级标准芯片，稳定性高，工作温度范围宽；●128*64点阵图形液晶，可同时显示水位、流量、累计流量和系统时间；●RS485通讯接口，可实现数据的远距离传输；●软件设计智能化，有多种标准渠型可选，还可对非标准的水槽进行现场组态；●集成了温度补偿电路，可消除温度对测量数据的不良影响；●精度高、稳定性好；●低功耗；●主控制器和传感器采用分体式设计，并可根据现场环境更换不同量程的传感器；●结构精巧、安装便捷；●防潮、防尘、防绣蚀；●防雷击、防射频干扰；三、适用范围●水文测量与监控●城市及供水系统●循环水及污水处理系统●工业现场液位、流量的测量与控制四、性能指标测量介质一般液体渠道类型各种类型的标准测渠、非标准渠道渠道宽度大于50cm，与渠道形状和安装高度有关测量液位0～30米（精度+/-1cm）探头频率26G传感器可承受偶然的水浸压力达20psi输出信号RS-485工作电压12VDC功耗测量时为90mA，职守时1mA工作温度-25～70℃贮存温度-40～125℃五、技术指标精度±0.25%电源影响小于输出量程的0.01%/V负载影响可忽略不计温度影响±1.5%FS (补偿温度： 0～70℃)稳定性±0.25%FS/1年防护等级IP68六、安装智能雷达液位计主要由主机和传感器两部分组成。

罗斯蒙特雷达液位计操作说明一、引言罗斯蒙特雷达液位计是一种先进的液位测量设备，采用射频技术实现液位的准确测量。

本文档将详细介绍罗斯蒙特雷达液位计的操作步骤，以帮助用户正确使用该设备。

二、设备概述罗斯蒙特雷达液位计由以下几个主要部分组成：1. 接收天线：接收器部分接收返回信号，并将其转换为电信号。

2. 天线系统：通过发射和接收射频波，实现液位测量。

3. 显示屏：显示当前液位值和操作界面。

4. 控制面板：用于设置液位计的相关参数。

三、操作步骤1. 安装设备a. 在所需测量的容器或槽槽位上安装液位计。

确保安装位置与液位计要求一致，并检查安装是否稳固。

b. 连接电源线，确保电源接地可靠。

c. 连接所有必要的信号线，如4-20 mA电流回路和数字通信线路。

2. 启动设备a. 按下开关按钮，启动液位计。

b. 液位计会进行自检，检查设备各部分是否工作正常。

c. 自检完成后，显示屏将显示当前液位值。

3. 设置参数a. 进入菜单界面，通过控制面板上的按钮选择“参数设置”选项。

b. 在参数设置界面，可以设置液位计的诸如量程、单位、输出方式等参数。

c. 根据实际需要，调整相应参数，并保存设置。

4. 进行液位测量a. 确保液位计与液位要测量的容器或槽位之间无障碍物。

b. 液位计会自动发射射频波，然后通过接收天线接收返回的信号。

c. 显示屏将显示实时的液位值，用户可以随时监测液位变化。

5. 维护与保养a. 定期检查液位计的安装状态，确保稳固无松动。

b. 定期清洁液位计，如擦拭显示屏和控制面板。

c. 若发现设备异常或液位计值偏差较大，及时联系售后服务人员进行维修。

四、注意事项1. 请勿在高温、高压或腐蚀性环境下使用液位计。

2. 请勿随意更改液位计的参数设置，以免影响测量准确性。

3. 使用液位计时，请避免与其它电磁干扰源距离过近。

4. 请勿在水深超出液位计量程范围的情况下使用液位计。

5. 若无法解决设备故障，请及时联系售后服务人员寻求帮助。
