2021年vega雷达液位计调试分解说明

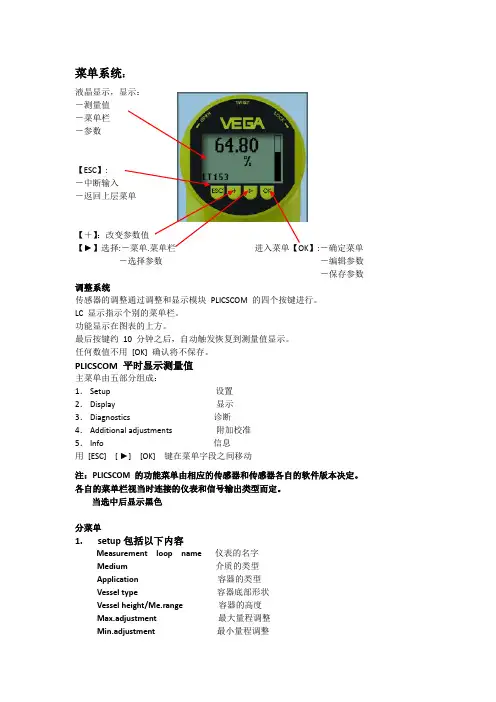

菜单系统：液晶显示，显示：－测量值－菜单栏－参数【ESC】:－中断输入－返回上层菜单【＋】：改变参数值【►】选择:－菜单.菜单栏进入菜单【OK】:－确定菜单－选择参数－编辑参数－保存参数调整系统传感器的调整通过调整和显示模块PLICSCOM 的四个按键进行。

LC 显示指示个别的菜单栏。

功能显示在图表的上方。

最后按键约10 分钟之后，自动触发恢复到测量值显示。

任何数值不用[OK] 确认将不保存。

PLICSCOM 平时显示测量值主菜单由五部分组成：1．Setup 设置2．Display 显示3．Diagnostics 诊断4．Additional adjustments 附加校准5．Info 信息用[ESC] [ ►] [OK] 键在菜单字段之间移动注：PLICSCOM 的功能菜单由相应的传感器和传感器各自的软件版本决定。

各自的菜单栏视当时连接的仪表和信号输出类型而定。

当选中后显示黑色分菜单1. setup包括以下内容Measurement loop name 仪表的名字Medium 介质的类型Application 容器的类型Vessel type 容器底部形状Vessel height/Me.range 容器的高度Max.adjustment 最大量程调整Min.adjustment 最小量程调整Damping 阻尼时间Current output mode 当前输出的模式Current output min./max. 当前输出的最大最小电流Lock adjustment 锁定调整2. Display 包括以下内容Language 显示模块显示的语言Displayed value 显示的测量值Backlight 背光的选择3. Diagnostics 包括以下内容Device status 仪表状态Peak values (distance) 峰值Electronics temperature 温度Meas.relibility 可靠性Simulation 模拟测量Curve indication 曲线显示4. Additional adjustments 包括以下内容Instrument units 给距离和温度赋单位False signal suppression 虚假参数处理Linearization curve 线性化曲线PIN 密码Date/Time 日期和时间Reset 复位HART operation mode HART工作模式Copy instr.settings 拷贝传感器数据5、Info 包括以下内容Device name 仪表名称Instrument version软件信息Date of manufacture 制作日期Inatrument features 传感器详细资料。

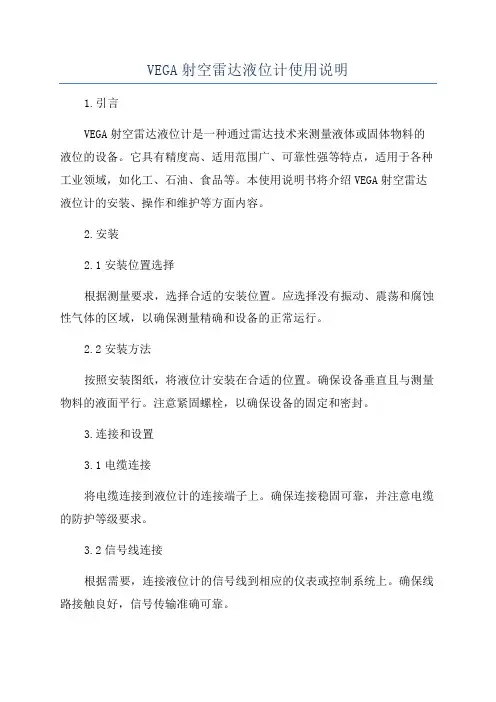

VEGA射空雷达液位计使用说明1.引言VEGA射空雷达液位计是一种通过雷达技术来测量液体或固体物料的液位的设备。

它具有精度高、适用范围广、可靠性强等特点，适用于各种工业领域，如化工、石油、食品等。

本使用说明书将介绍VEGA射空雷达液位计的安装、操作和维护等方面内容。

2.安装2.1安装位置选择根据测量要求，选择合适的安装位置。

应选择没有振动、震荡和腐蚀性气体的区域，以确保测量精确和设备的正常运行。

2.2安装方法按照安装图纸，将液位计安装在合适的位置。

确保设备垂直且与测量物料的液面平行。

注意紧固螺栓，以确保设备的固定和密封。

3.连接和设置3.1电缆连接将电缆连接到液位计的连接端子上。

确保连接稳固可靠，并注意电缆的防护等级要求。

3.2信号线连接根据需要，连接液位计的信号线到相应的仪表或控制系统上。

确保线路接触良好，信号传输准确可靠。

3.3参数设置根据实际需求，在仪表或控制系统中设置相应的参数，例如液位单位、量程范围等。

确保参数设置正确，以保证液位计的准确测量和报警功能的正常使用。

4.操作4.1启动和停止在保证相应的电源和系统连接的情况下，按下液位计的启动开关，设备将开始正常运行。

在需要停止设备时，关闭相应的电源和系统连接。

4.2备份电源液位计通常带有备份电源功能。

在主电源故障或断电时，备份电源将自动启动，确保设备的正常工作。

当主电源恢复后，备份电源将自动转为主电源。

4.3液位测量液位计将通过射空雷达技术测量液体或固体的液位。

它能够测量各种介质，如水、油、粉末等。

根据实际情况选择合适的测量模式，确保测量的准确性。

5.维护5.1定期检查定期检查液位计以确保其正常运行。

包括检查电缆连接是否松动、清理传感器、检查密封件是否完好等。

5.2清洁液位计的传感器表面可能会沾上污垢。

定期使用干净的布或软刷清洁传感器表面，以保证测量的准确性。

5.3校准根据需要，定期校准液位计，以确保测量结果准确可靠。

校准可以通过仪表或控制系统进行，可以根据操作手册进行操作。

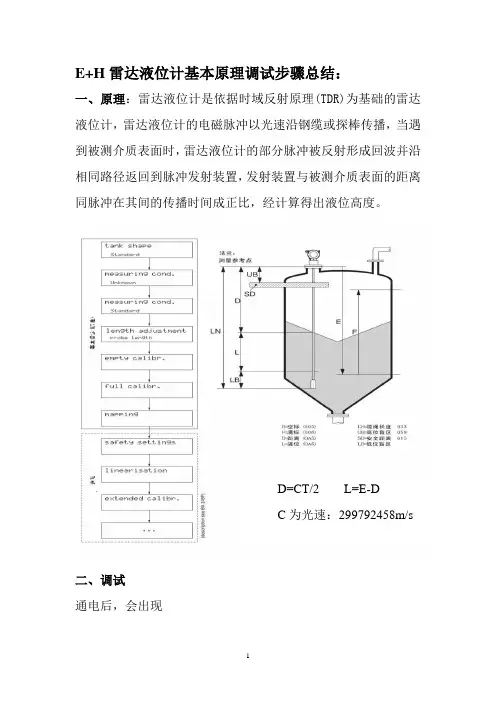

E+H雷达液位计基本原理调试步骤总结：一、原理：雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。

二、调试通电后，会出现D=CT/2 L=E-DC为光速：299792458m/s此时，按E键选择语言为英语（ENGLISH）,接着出现按E键选择单位为米，之后会出现，即主画面――百分比显示测量值之后按下E键开始基本参数设置，按E键后出现BASIC SETUP就是基本设置，此时按E键进入设置的第一项罐形状设置（TANK SHAPE）DOME CEILING 为拱顶罐，如现场为拱顶罐就选此项（黑框和对勾即表示选中此项，如要换为别的项，只要按“＋”“－”号即可；如此时选中了DOME CEILING ，则按E键确认即可存储并进入下一项，下一项为MEDIUM PROPERTY(介质属性)如为油品之类的，按“＋”“－”号换至上图所示位置1.9-4即可，按E确认，再按E进入下一项此项为过程条件，如为平静表面则选CALM SURFACE,如为一般情况比如罐区储油罐就选STANDARD（标准）即可，按E 确认，再按E进入下一项此项为空罐高度设定，既上法兰到最低液位的距离此项为满罐高度设定，既最高液位到最低液位的距离，此数据即为20mA对应值，即最高量程，按设计的最高液位设定即可。

该项即显示出设定完成后的法兰面到液面的高度，即图中的DIST（以米为单位）和测量出的实际液位，即图中的MEAS.V(以百分比显示)。

按E进入下一项此项无需设定，直接按E即退回主菜单，退回后同时按下“＋”“－”号即退回到测量值显示处，此时设定完成。

雷达液位计做回波抑制：目的：为了消除测量范围内的固定物的干扰，优化参数。

若是空罐则可做满量程抑制，若有液位则通过观察包络线做抑制高于干扰点或高于真实液位≤0.5m处。

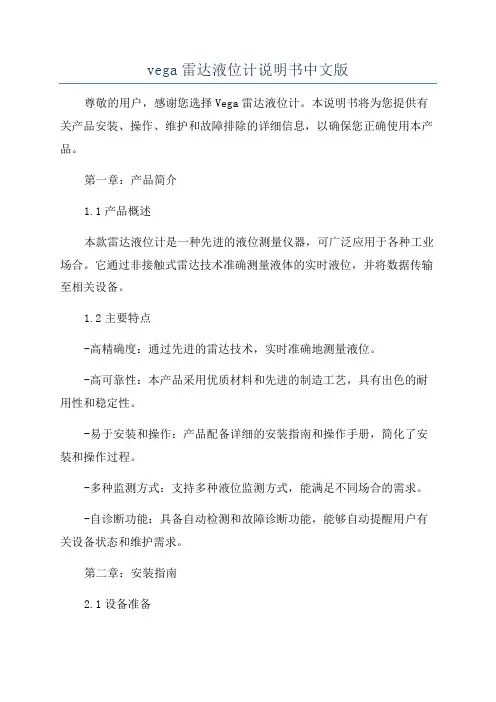

vega雷达液位计说明书中文版尊敬的用户，感谢您选择Vega雷达液位计。

本说明书将为您提供有关产品安装、操作、维护和故障排除的详细信息，以确保您正确使用本产品。

第一章：产品简介1.1产品概述本款雷达液位计是一种先进的液位测量仪器，可广泛应用于各种工业场合。

它通过非接触式雷达技术准确测量液体的实时液位，并将数据传输至相关设备。

1.2主要特点-高精确度：通过先进的雷达技术，实时准确地测量液位。

-高可靠性：本产品采用优质材料和先进的制造工艺，具有出色的耐用性和稳定性。

-易于安装和操作：产品配备详细的安装指南和操作手册，简化了安装和操作过程。

-多种监测方式：支持多种液位监测方式，能满足不同场合的需求。

-自诊断功能：具备自动检测和故障诊断功能，能够自动提醒用户有关设备状态和维护需求。

第二章：安装指南2.1设备准备在安装液位计之前，确保您具备以下条件：-了解液位计的工作原理和操作方法。

-确定安装位置和固定方式。

-准备所需的工具和配件。

2.2安装步骤1.根据液体属性和工作环境，选择适当的安装位置。

2.使用提供的固定装置将液位计固定在安装位置上。

3.调整液位计的安装角度，确保传感器能够正常工作。

4.将液位计与控制系统连接，并确保连接牢固可靠。

5.连接电源，并进行相应的电气连接。

第三章：操作手册3.1启动与关机启动液位计之前，请确保电源连接正常，并按下启动按钮进行启动。

关机时，按下关机按钮进行关机。

3.2参数设置液位计具有多个参数可以设置，用户可以根据具体需求进行设置。

具体参数设置方法请参考附带的操作手册。

3.3液位监测启动液位计后，它将开始实时监测液体的液位。

通过观察液晶显示屏上的数据，您可以了解到液位的变化情况。

3.4数据传输液位计可以将所测得的数据传输至相关设备。

用户可以选择不同的数据传输方式，例如模拟信号输出、数字信号输出或无线传输。

第四章：维护与保养4.1清洁定期清洁液位计是确保其正常工作的重要步骤。

使用干净柔软的布进行轻轻擦拭即可。

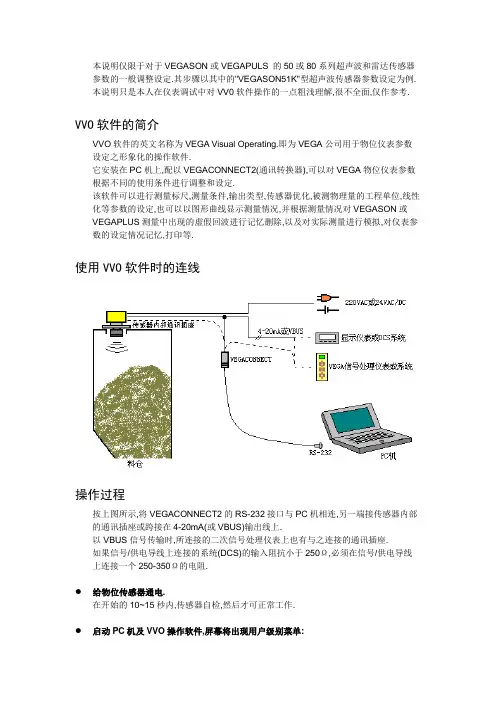

本说明仅限于对于VEGASON或VEGAPULS 的50或80系列超声波和雷达传感器参数的一般调整设定.其步骤以其中的"VEGASON51K"型超声波传感器参数设定为例.本说明只是本人在仪表调试中对VV0软件操作的一点粗浅理解,很不全面,仅作参考.VVO软件的简介VVO软件的英文名称为VEGA Visual Operating.即为VEGA公司用于物位仪表参数设定之形象化的操作软件.它安装在PC机上,配以VEGACONNECT2(通讯转换器),可以对VEGA物位仪表参数根据不同的使用条件进行调整和设定.该软件可以进行测量标尺,测量条件,输出类型,传感器优化,被测物理量的工程单位,线性化等参数的设定,也可以以图形曲线显示测量情况,并根据测量情况对VEGASON或VEGAPLUS测量中出现的虚假回波进行记忆删除,以及对实际测量进行模拟,对仪表参数的设定情况记忆,打印等.使用VVO软件时的连线操作过程按上图所示,将VEGACONNECT2的RS-232接口与PC机相连,另一端接传感器内部的通讯插座或跨接在4-20mA(或VBUS)输出线上.以VBUS信号传输时,所连接的二次信号处理仪表上也有与之连接的通讯插座.如果信号/供电导线上连接的系统(DCS)的输入阻抗小于250Ω,必须在信号/供电导线上连接一个250-350Ω的电阻.●给物位传感器通电.在开始的10~15秒内,传感器自检,然后才可正常工作.●启动PC机及VVO操作软件,屏幕将出现用户级别菜单:此菜单出现三个选项：1.Operator--操作级.2.Maintenance--维修级3.Planning--设计级选择操作级时,用鼠标选定"Operator",按OK即可直接进入下一个菜单,在这个菜单中可选择Display(显示),Service(服务),Quit(退出)和Help(帮助)等项.图1选择维修级时, 用鼠标选定"Maintenance",按OK键, 此菜单上计算机会向您询问密码.如图2所示.请在"Name"(名字)后输入"VEGA",然后按OK键即可进入下一个菜单,在这个菜单中可以选择Display(显示),Diagnostics(诊断),Instrument data(仪表参数), Service(服务),Quit(退出)和Help(帮助)等项.选择设计级时, 用鼠标选定" Planning",按OK键在此菜单上计算机会向您询问密码.如图2所示.请在"Name"(名字)后输入"VEGA",在"Password"(密码)后输入"VEGA",然后按OK键即可进入下一个菜单,在下一个菜单中可选择Display(显示),Diagnostics(诊断), Instrument data(仪表参数),Configuration(组态), Service(服务),Quit(退出),和Help(帮助)等项.从上述可见,选择不同的级,在下一个菜单中可选的项数不同,VVO对传感器可以设定的内容就不同.所以在设定仪表参数时,要根据需要选择相应的级.为了说明较为全面,下面的操作以设计级为例.图2上述密码可以在"User access"(用户通道)中改动. 输入密码及按下OK键后,屏幕将出现：图3注意：图3菜单要等待PC机（VVO软件）与传感器确实实现通讯（需几秒钟时间）后才能完全出现.如果PC机与传感器没有取得通讯,图3菜单上将出现相应的提示,并且菜单中的PC机,VEGACONNECT2,传感器之间的连线将断开.此时请对系统进行如下的检查:1.检查传感器是否供电?2. VEGACONNECT2连接在信号线时,传感器所带的负载是否为250-350Ω?对于其他的故障,请与供货厂商联系.图3菜单的上部从左至右标有您可选的设定调整项目.下面分别加以说明：●Display(显示)用鼠标器选定Display,将出现下面的菜单:此菜单为测量值的显示.第1个框图为测量值的光柱指示.其上左窗口以数字指示测量值,上右窗口中可以用鼠标器根据需要选择:--Distance m(d) 上空距离(米)--Distance ft(d) 上空距离(英尺)--% 百分数--Scaled 标尺--Sensor-Display 传感器显示--V% 容量百分数图4 第2个框图为当前的电流输出值. 包括光柱和数字显示.图4菜单的最下方有一个传感器工作状态指示(如正常指示OK) ,如出现故障,请按"Diagnostice"(诊断) 键,菜单将出现相应的提示.按"Quit"键可退出此菜单.●Simulation(模拟)用鼠标器选择"Diagnostice"(诊断)栏中的"Simulation"(模拟),将出现下面的菜单:此菜单为输出的模拟.在此菜单的三个框图中,下面两个与上述(显示)的内容相同.在第1个框图中,用鼠标器按"Start"键,再按动左面标尺图上的"<"键或">"键,即可以模拟输出.进行模拟输出时,下面两个框图中的数字和光柱指示将出现相应的变化.如果传感器连接了具有报警的二次仪表,通过这个操作可以在无实际物位变化时校验二次仪表的报警指示和输出.图5 按"Quit"键可退出此菜单.Parameter adjustment (参数调节)用鼠标器选择" Instrument data(仪表参数)"中的"Parameter adjustment"(参数调节),将 出现下面的菜单:此菜单为仪表参数的调节.在此菜单里,可以进行一些重要的传感器参数的设定和调节.--Meas. Loop Data(测量回路数据).--Adjustment(调节).--Conditioning(分析处理)--Outputs(输出).--Sensor Optimisation(传感器最优化)图6Meas. Loop Data( 测量回路数据 ) Parameter adjustment / Meas. Loop Data选择右图下方的" Meas. Loop Data"键,将出现如下的菜单:此菜单显示如下信息:--传感器用途.--传感器输入.--传感器型号.--测量范围.--传感器系列号.--软件版本.图7 --传感器当前的温度.按"Quit"键,可回到图6菜单.Adjustment(调节) Parameter adjustment / Adjustment选择" Adjustment"(调节),将出现图8菜单:在图8菜单中选择"Min/Max-Adjustment"(最小/最大调节),将出现图9菜单:图8 图9该参数用来设定所测料位的变化 (实际测量) 范围 .在有些应用场合,实际的测量范围往往小于容器的高度.在图9菜单中,对于最小/最大调节有两种类型的选择:--Y es:带料调节.--No:不带料调节.可以选择带料或不带料调节.为调整方便，一般采用不带料调节.如选择带料调节,在进行最小调节时需放空容器,在进行最大调节时需注满容器.如选择" No"(既不带料位调节),按"OK"键确认,将出现下面的菜单.在左上角的窗口中选择所需要的工程单位m(d)或ft(d).然后在其余的窗口输入最小和最大值及对应的%.注意:与最小/最大值相对应的%不一定是0%和100%,这需要根据需要去选择.设置量程的基点:对于法兰安装的传感器为法兰下平面.对于螺纹连接的传感器为根部.最小/最大调节的范围值不能太小,否则会造成很大的测量误差,一般最小不低于50mm.图10按"OK"键确认,将回到图8菜单,按"Quit"键,可回到图6菜单.至此Adjustment(调节)过程结束.Conditioning(分析处理) Parameter adjustment / Conditioning选择"Conditioning(分析处理)",将出现图11菜单:在此菜单中可有三个选择:--Scaling ( 赋值).--Linearizsation ( 线性化).--Lntegration time ( 积分时间).图11选择Scaling ( 赋值),将出现图12菜单: Parameter adjustment / Conditioning/ Scaling此参数用于设定VEGA显示仪表(如DIS10)的显示类型,及单位.在此菜单的上面两个窗口.可以输入量程的0%和100%所对应的工程单位的数值.在下面的Parameter窗口,可以根据需要选择:--Dimensionless ( 无单位,仅要数字)--V olume ( 容积)--Mass ( 质量)--Height ( 被测介质高度)图12 --Distance ( 上空距离)在Meas.unit窗口,可以根据需要选择:--m ( d ) 米--dm ( d ) 分米--cm ( d ) 毫米--ft ( d ) 英尺--yd ( d ) 码%--in ( d ) 英寸%按OK键确认,自动返回到图11菜单.选择Linearisation ( 线性化),将出现图菜单:Parameter adjustment / Conditioning / Linearisation在Selection of the linearistion curve( 线性化曲线的选择)窗口将有四项选择：--linear( 线性)--horizontal cylindrical tank ( 圆柱形卧罐)--spherical tank ( 球罐)--user programmable curve ( 用户编程曲线)图13 下面的窗口仅在选择了user programmable curve ( 用户编程曲线时才起作用.一般在测量容器的容量时使用设置该菜单( 有些场合容器的容量与料位的高度不是线性关系):VVO软件内部可提供预先做好的线性,圆柱形卧罐和球罐等三种线性化曲线,选定这三种曲线之一时, 仅需按OK键,传感器即可根据所选择的项的特性满足用户的测量要求.并且此时将返回图11菜单.当对特殊形状的容器或具有特殊加注曲线的容器进行测量时,请选择user programmable curve ( 用户编程曲线).此时," Edit "(编辑)键被激活.请按Edit键.将出现图14菜单:在此菜单中,用户可根据VVO所进一步提供的线性,圆柱形卧罐或球罐及其它较常见容器的形状,通过简单地输入其外形尺寸等数据,对线性化进行自动计算.遇到特殊形状容器测量时,也可以在此菜单通过逐点实测,自己编制线性化曲线.当预通过输入外形尺寸选择计算线性化曲线时,按Calculate键,此时将出现图15菜单:图14 在此菜单的左上部可选择圆柱形立罐, 圆柱形卧罐,球罐和漏斗形罐等四种类型.随着罐类型的选定,左面的A,B和C图中的图形将做响应的变化,在A图中可以选择罐顶形状,在C图中可以选择罐底形状,在B图中可以设定罐中间部分的高度和直径,在A图上部的Wallthickness窗口可以输入罐壁的厚度,在C图的下部可以输入0%和100%所代表的高度,在Unit窗口可以选择所需要的工程单位.上述内容选定后,按Calculate键,进行曲线的计算,然后将出图15现图16菜单.菜单左侧为根据上述选择自动运算的罐高与容量的对应表.右侧为相应的线性化曲线图.上部为容量值.如确认,请按OK键.( 否则请按右上角的"×"键退出该菜单)将回到图14菜单,再按OK键将回到图13菜单,此时用这种方法设置线性化曲线的工作就完成了.当遇到特殊形状容器的容量测量时,就必须在图14菜单中进图16 行如下的操作:将当前的高度测量值( 在左侧的绿色图框内)通过"《"键传入"%"窗口内,在"V%"窗口输入此时对应的容量值,按下面的"Transfer"键,可将此点的一对数值列入下面的表内.这样,逐点( 最多可提供32个点)地测出相应的一对数值也可完成线性化曲线的设定.若确认,请按OK键.( 否则请按右上角的"×"键退出该菜单) 将回到图14菜单,再按OK键将回到图13 菜单.若想删除所做的曲线,按"Delete"键.若想把另外的传感器的线性化曲线移到目前调试的传感器,请按右上角的"Transfer"键(略).在图13菜单中按"Cancel"键,退到图11菜单.选择Lntegration time ( 积分时间) Parameter adjustment / Conditioning / Lntegration time随之将出现图17菜单:该参数在传感器对测量信号采集时起阻尼作用.在此菜单中可以选择积分时间.积分时间的设定范围:0~999秒.按"OK"键存储并退到图11菜单,按"Quit"退到图6菜单至此,Conditioning(分析处理)过程结束.图17Outputs(输出) Parameter adjustment / Outputs选择" Outputs(输出) ",将出现图18菜单:此菜单有两个选择:--Current output (电流输出)--Display of measured value (测量值的显示)如果选择Current output (电流输出),将出现图19菜单.在这个菜单中可以设定电流输出信号.图18 在该菜单的"Failure mode"( 故障)栏,可以设定:--No change (在仪表出现故障时,电流输出不变)--22mA (在仪表出现故障时,电流输出为22mA)--20.5mA (在仪表出现故障时,电流输出为20.5mA)在该菜单的"Current volume(电流值)窗口可以设定输出电流为:--4~20mA--20~4mA按"Save"( 存储)键确认.再按"Quit"键,将回到图18菜单.图19如果选择Display of measured value (测量值的显示),将出现图20菜单.在此菜单下,可以根据需要重新调节传感器显示.在"Parameter"(参数)栏,可以选择所显示的内容:--Distance ( 上空距离)--Percent ( 百分数)--V olume percentage ( 容量百分数)--Scaled ( 标尺)在"Unit"栏内的工程单位将随"Parameter"(参数)栏内容的变化而随之做相应变化.按"Quit"键,退出该菜单,再按"Quit"键,将回到图6菜单.至此,Outputs(输出)的设置过程结束.图20Sensor Optimisation(传感器最优化) Parameter adjustment / Sensor Optimisation选择Sensor Optimisation(传感器最优化),将出现图21菜单:此菜单的上部具有如下信息:--Distance( 上空距离)--Meas value ( 测量值% )--Sensor type ( 传感器型号)--Serial No ( 系列号)--Sensor TAG ( 传感器位号)--V ersion ( 软件版本)图21 Sensor TAG的Edit用于写入传感器的位号.在此菜单下,用户可以选择:-- Meas environment" ( 测量环境)--Echo curve ( 回波曲线)--False echo storage ( 虚假回波的记忆)--Reset ( 复位)选择"Meas environment" ( 测量环境)Parameter adjustment / Sensor Optimisation/ Meas environment此时将出现图22菜单:在此菜单下可有如下选择:--Operating range ( 操作范围)--Measuring conditions ( 测量条件)--Sonic velocity ( 声波速率)图22如选择Operating range ( 操作范围),将出现图23菜单.此参数一般用来限定传感器的测量范围.如不限定,可激活左上角的not limited ,该参数为传感器的最大量程.在此菜单中,可以重新设定最小/最大操作范围,如果不需设定,VVO软件将默认图10菜单下设定的最小/最大调节范围.在此菜单下设定的操作范围一般比调节范围大5%,也可以等于图10菜单下设定的最小/最大调节范围.参数设定后请按OK键确认.图23如选择Measuring conditions ( 测量条件),将出现图24菜单.请在此菜单的Measuring conditions ( 测量条件)栏内根据被测介质选择:--Solids ( 固体)--Liquids ( 液体)在"Option" ( 选择)栏内根据测量需要选择:--Fast change of level (大于1m/min).(料位的快速变化)--High dust level ( 强烈粉尘)图24 --Large angle of repose ( 大的堆角)--Gas layers ( 鼓/排风)--Additional echo due to reflection from side of vessel( first large echo is provided as distance)( 使附加波适当的从容器侧壁反射)(第一个最大的回波以距离为条件) 设定参数后按OK键存储.VVO自动回到图22菜单. Measuring conditions ( 测量条件)参数设置完成.如选择Sonic velocity ( 声波速率),将出现图25菜单.此菜单可以Input of sonic velocity(设置声波速率的输入).该传感器在出厂时已根据通常情况预制了331.6m/s的声波速率,请注意不要随意更改.此菜单也可以Calculate sonic velocity by input of themeasured distance (通过输入被测距离计算声波速率),如图26.图25参数选择好后,按OK键确认,VVO回到图22菜单.再按Quit键,可回到图21菜单.此时, Meas environment ( 测量环境)的设置结束.图26选择Echo curve ( 回波曲线) Parameter adjustment / Sensor Optimisation/ Echo curve此时将出现图27菜单.图27是一个实际测量得到的回波曲线.该图的纵坐标为回波的振幅,以dB( 分贝)表示.其横坐标为测量距离,以m ( 米)表示.从图中可以看到,在被测量程范围内,有两个回波,一个位于0.3m左右,另一个位于2.8m左右,如果打开该图上方的数字显示窗口,可以看到一个回波的Distance( 距离)为0.34,Amplitude(振幅)为80dB,Effective echoprob( 回波出现的概率)为100%.另一个回波的图27 Distance(距离)为2.81,Amplitude(振幅)为51dB,Effective echo prob( 回波出现的概率)为65.9%.这条曲线是经VVO计算圆整的,目的是删除大量的高频波,给观察和处理带来方便.实际的测量回波可以通过按"Raw values"( 原始回波)键在图28看到.需要恢复到回波曲线时,按Echo curve ( 回波曲线)键.在图27菜单下可以利用"Zoom"键使回波曲线放大.图28 可以按Update栏内的Start键启动对回波曲线的扫描更新.也可以利用Print键对该图形菜单进行打印.在回波曲线菜单中可见,传感器认为Distance( 距离), Amplitude(振幅), Effective echo prob( 回波出现的概率)等值较大的回波为测量到的料位值,如果较大的波实际是由于障碍或其他原因造成的虚假回波时,就会造成错误测量(假如回波曲线中的0.34m的波为虚假回波,2.81m的回波是真实的有效回波).我们可以采用虚假回波记忆的方法删除虚假回波,详见下述.选择False echo storage ( 虚假回波的记忆)Parameter adjustment / Senser Optimisation/ False echo storage此时将出现图29菜单.该菜单的上图为回波曲线,下图为虚假回波记忆曲线.对于VEGASON50系列的传感器,只有在激活Showecho curve( 出现回波曲线)功能时,才会出现与虚假回波记忆曲线对应的回波曲线,否则,仅出现虚假回波记忆曲线.为了解决上面提到的问题,可以按Learn false echos(识别虚假回波)键,接下来将出现图30菜单.图29A从回波曲线上我们认为,2.7m以前的回波为虚假回波,所以,在窗口输入2.7,这样传感器的电子部件就可以将2.7m以前的回波存储到其内部的数据库,并将它作为无效回波处理.按Update( 跟随)或Create new( 生成新的回波曲线)键,几秒钟后将出现图29B.图30 从图29B可以看到,图29A曲线中黑色尖头所指的0.34m的测量回波被作为无效回波处理掉了,现在黑色尖头指向了我们认为正确的测量回波(2.81m)处.该菜单的其它功能键与"回波曲线"所说的类似,不再做说明了.退出菜单的方法与前述相同.至此, False echo storage ( 虚假回波的记忆)的设置就图29B完成了.选择Reset ( 复位) Parameter adjustment / Sensor Optimisation/ Reset此时将出现图31菜单:在此菜单下,可以对所设定的参数进行复位.该复位为基本复位,按OK键,可以把当前除虚假回波记忆以外的所有数据复位成工厂预制参数.至此,Parameter adjustment (参数调节)的所有参数设定完成.图31 退至图3菜单.Configuration(组态)用鼠标选定Configuration,将出现图32画面该画面出现了三个选项:--Measuring system (测量系统)--Measurement loop (测量回路)--Program (编程)选择Measuring system (测量系统),将出现图33菜单.图32在此菜单下,可以设定测量单位(米或英尺)还可设定菜单语言:--Deulsch (德语)--English (英语)--France (法语)--Italiano (意大利语)--Nederlands (荷兰语)此菜单下的Reset功能可以将包括虚假回波记忆在内的图33 所有参数复位成工厂预制参数.选择Measurement loop (测量回路)(Modify),将出现图34菜单.在此菜单下:--可设定测量回路号.--可设定回路的描述.--用途:Level measurement( 料位测量)Level (open channel) ( 料位"明渠" )Distance measurement (距离测量)参数设定后按OK键确认.该设定结束.图34●补充说明1在使用50系列雷达传感器时,如按第9页的步骤选择"Sonic velocity "(回波速率),将出现图35菜单.测量过程使用导波管时,波的传输受导波管壁的阻碍,可能出现测量误差.在该菜单下可以采用三种方法来修正这个测量误差.●Correction factor ( 修正系数为工厂设定)●Calculation of the correction factor by input of themeasured distance (通过输入测量距离来计算修正系数).●Calculation of the correction factor by input of the图35 tube diameter (通过输入导波管直径来计算修正系数).选择"Correction factor ( 修正系数为工厂设定)",将出现图35菜单.在窗口中输入相应的百分数,按OK键,即完成测量值的修正.选择" Calculation of the correction factor by input of the measured dis tance (通过输入测量距离来计算修正系数)",图35菜单将变为图36.在窗口中输入你认为正确的测量距离,按"start calculation"键起动计算功能,再按OK键确认,即完成测量值的修正.选择" Calculation of the correction factor by input of the tube diameter (通过输入导波管直径来计算修正系数)" 图35菜单将变为图37.在窗口中输入你使用的导波管直径,按"start calculation"键起动计算功能,再按OK键确认,即完成测量值的修正.图36 图37●补充说明2使用80系列超声波传感器时,由"Parameter adjustment / Sensor Optimisation"路径进入传感器最优化菜单时,将比使用50系列超声波传感器时多出现一个"Mounting arrangement"选项,如图38所示: 选择"Mounting arrangement",将出现图39菜单:图38 图39在此菜单中,我们可以选择:--Fitting position irrelevant (与传感器的安装无关)--Socket(安装延长接管)超声波传感器在测量时,与被测介质之间存在一个盲区,如果被测介质上升过高,必须采用延长接管,此时为了满足测量要求,应设定接管至仓顶的距离.--Below ceiling(仓顶下安装)如果传感器安装在料仓顶下,由仓顶造成的反射回波可能会对传感器的测量造成不良影响,为了满足测量要求,应设定传感器至仓顶的距离.●补充说明3使用80系列雷达传感器时,由"Parameter adjustment / Sensor Optimisation"路径进入传感器最优化菜单时,将比使用50系列超声波传感器时多出现一个"Mounting arrangement"选项,如图38所示: 选择"Mounting arrangement",将出现图40~46.在这些图中,你可以根据不同的传感器安装方式选择相应的画面,传感器将按你的选择自动地进行有关参数的运算处理,以得到一个良好的测量品质.图40--Fitting position irrelevant (与传感器安装无关)图41--Socket (传感器安装在法兰座上)图42--Window (传感器安装在视窗口上)图43--Tank top (罐顶安装)图44--Below ceiling (罐顶下安装)图45--Inside pipe (导波管外安装)图46--Window in pipe (导波管内安装)图40以上是对于超声波传感器的参数设定的简要说明,VVO软件在组态,服务,帮助等菜单中还有一些密码,参数显示,打印等功能,基本上与传感器参数的设定关系不大.在这里就从略了.该类传感器还有一些更深层的参数设置,因上述介绍的参数调整设定已足可以解决通常的料位测量问题,在这里就不做介绍了,当遇到特殊的用上述方法难以解决的问题时,请与您的供货商联系.。

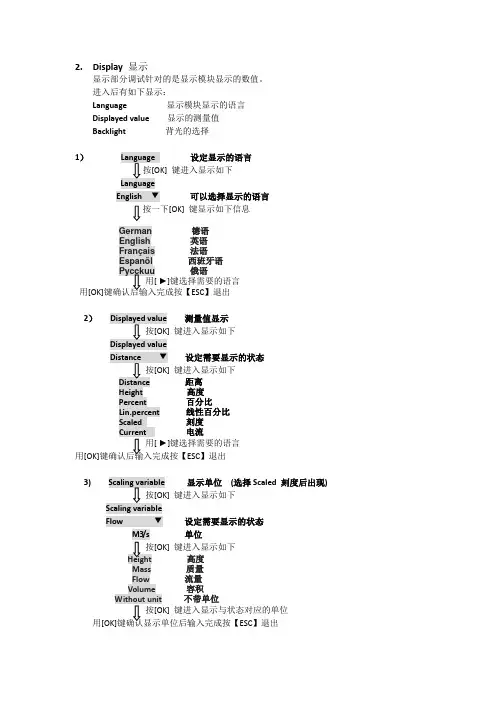

2. Display 显示显示部分调试针对的是显示模块显示的数值。

进入后有如下显示：Language 显示模块显示的语言Displayed value 显示的测量值Backlight 背光的选择1）设定显示的语言键进入显示如下可以选择显示的语言按一下[OK] 键显示如下信息德语英语法语西班牙语俄语►]键选择需要的语言用[OK]ESC】退出2）测量值显示键进入显示如下设定需要显示的状态键进入显示如下距离高度百分比线性百分比刻度电流键选择需要的语言用[OK]ESC】退出3) 显示单位(选择Scaled 刻度后出现)键进入显示如下设定需要显示的状态单位键进入显示如下高度质量流量容积不带单位键进入显示与状态对应的单位用ESC】退出显示单位选择Height 高度或Distance 距离ok后出现单位符号: m ft in cm mm供进一步选择显示单位选择Mess 质量ok后出现单位符号: kg t Ib 供进一步选择显示单位选择Flow 流量ok后出现单位符号:m3/s m3/h ft3/s ft3/min gal/s gal/min，gal/h l/s l/min l/h kg/s lb/s供进一步选择显示单位选择Volume 容积ok后出现单位符号: m3l hl ft3in3gal供进一步选择显示单位选择No unit 不带单位ok后出现单位符号: Without unit 不带单位4）(选择Scaled 刻度后出现)]键对100％0％赋值完成选择按【ESC】退出5）背光灯键进入显示如下状态开关关键进入显示如下询问开关是否打开键背光灯打开询问开关是否关闭键背光灯关闭根据需要自己选择需要的模式按【ESC】退出。

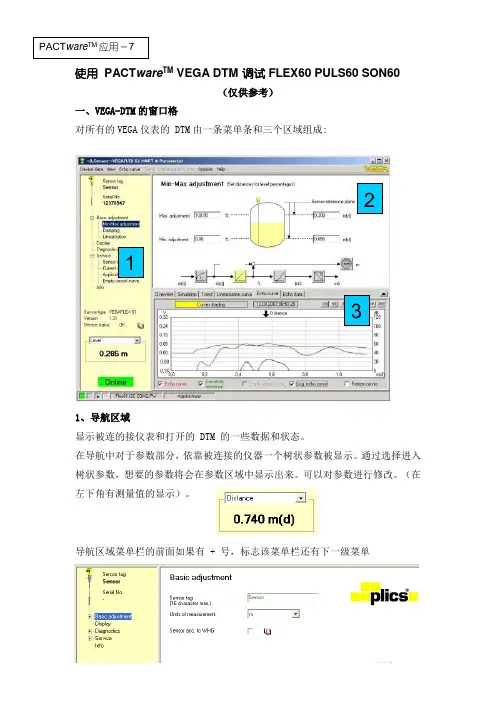

使用PACT ware TM VEGA DTM调试FLEX60 PULS60 SON60（仅供参考）一、VEGA-DTM的窗口格对所有的VEGA仪表的 DTM由一条菜单条和三个区域组成:1、导航区域显示被连的接仪表和打开的 DTM 的一些数据和状态。

在导航中对于参数部分，依靠被连接的仪器一个树状参数被显示。

通过选择进入树状参数，想要的参数将会在参数区域中显示出来。

可以对参数进行修改。

（在左下角有测量值的显示）。

导航区域菜单栏的前面如果有 +号，标志该菜单栏还有下一级菜单123 PACT ware TM应用－7用鼠标左键点击 + 号，使之变为–号，就会展开相关的下一级菜单2、参数区域在这里，可以显示所有仪器的数据并且能对传感器的参数调整做必要的修改。

在左下角有测量值的显示。

通过选择参数部分的功能块按钮或选择导航部分的树状菜单栏调整参数页面。

.几个功能块按钮：阻尼时间、最大最小调整、线性化、电流输出、显示等3、信息区域信息区域由经过挑选的几个文件卡片部分组成。

确定传感器连接的显示部分二、参数调整（修改过的参数用保存到传感器上）1、“Basic adjustment”基本调整在Sensor tag栏，可以为传感器做一个标记，如：“1#原煤仓”。

在Units of measurement测量单位栏，保留默认值 m 。

1.1 Min./Max. adjustment (量程调整)" Basic adjustment – Min-Max Adjustment" （设置物位百分比的距离）VEGAPULS、VEGASON、VEGAFLEX 传感器是距离测量仪表，它们测量的是（传感器）到产品之间的距离而并不是直接的物位。

为了显示这个物位，测量距离对应物位百分比的分配必须进行。

借助这一调整，物位被计算出来。

同样传感器的工作范围是从最大限制到所需的范围。

这些设置的始点是"Sensor reference plane"（传感器基准面），例如FLEX62传感器安装螺纹的根部。

一PLICSCOM显示调试模块设置1.1概述功能/设置显示调试模块PLICSCOM用于测量显示、调整和测试，可安装于下列封装外壳和仪器中：�plics®系列传感器的所有单室壳体和双室壳体；�外置的显示调试单元VEGADIS61；从PLICSCOM的硬件版本…-01开始及其传感器，可以通过调试菜单设置背光显示。

硬件的版本号标示在PLICSCOM的标签上或传感器的电子部件中。

提示：此功能是用于带有安全许可的仪表，如：StEx、WHG或船用许可，以及FM、CSA等一些即将实施的国家专用许可。

备注：您可以在显示调试模块PLICSCOM的操作指引手册中获得详细的资料。

1.2显示调试模块的安装装卸显示调试模块显示调试模块可随时装卸，装卸可带电操作，无需关闭供电电源。

安装步骤如下：1、旋开外壳面盖；2、把显示调试模块放入电子面板上（你可选择四种不同的方位，每个方位相差90°）3、压紧显示调试模块并顺时针转动，直至模块卡紧到位；4、装回带观察视窗的外壳面盖并旋紧。

拆卸方法则是上述步骤的反操作。

显示调试模块直接由传感器供电，无需连接额外的电源。

图26显示调试模块安装示意图备注：如果您是在原有的VEGAPULS63上增加显示调试模块用于连续测量显示，将需要配置一个加高的带观察视窗的面盖。

1.3系统调试图27显示和调试部件1、液晶显示屏2、菜单编号显示3、调试按键按键功能�[OK]按键：−返回到菜单首项−确认所选菜单−编辑参数−保存设置�[►]按键选择：−菜单选择−列出选项−位置编辑�[+]按键：−改变参数值�[ESC]按键：−中断输入−返回上一层菜单系统调试传感器通过显示调试模块的四个按键作调整，液晶屏显示各个菜单选项，各个按键的功能如上所述。

在停止按键10分钟后，模块将会自动回复到显示测量值状态。

任何没有以[OK]键确认的设置将不会保存。

1.4设置的步骤HART-Multidrop地址设置在HART-Multidrop模式（一个输入设置多个传感器），必须首先设置地址，然后才能作参数调整。

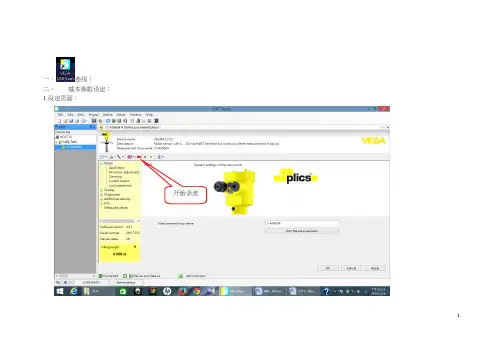

PACT ware TM 与 VEGA-DTM 快速进入一、启动PACT ware 程序：启动 PACTware TM ，输入（英文小写）口令“manager ”出现PACT ware TM 的窗口画面：工程项目窗口 仪表目录窗口二、自动配置在线设备的项目选择PACTware主菜单Project-VEGA project assistant (VEGA 项目助手)单击start （开始）一个在线设备的配置如下：双击在线的传感器，进入VEGA-DTM 画面三、手工创建一个项目（也可用作脱机模拟练习）：方法1：在仪表目录上用双击或拖放的方法，将所要求的设备、接口、仪表放到工程项目窗口1、首先要选择的是 PC 进行通讯要经过的那个设备。

选择来自仪表目录的 “VEGA RS232”（上图中 ①）2、其次要选择一个网关 (接口转换器)例如 VEGACONNEC ，根据调试连接方式，在信号线上是 HART ®方式，在表头的四芯插孔是I²C 方式，（上图中 ②）3、最后选择传感器按照已经连接的传感器，从仪器目录向工程项目窗口传递相应的传感器- DTM （例如VEGA FLEX 61 HART ）；完成的结果如上图中 ③4、点击将 FLEX 61 HART 在线，5、双击上图中 ③ 处的传感器- DTM （例如VEGA FLEX 61 HART ），进入VEGA-DTM 画面如此栏未出现点击如此栏未出现点击方法2：使用鼠标右键的弹出式菜单添加设备（例如FLEX 61 HART ）1、用鼠标右键单击工程项目窗口中的HOST PC，在弹出式菜单中选择(增加设备)Add device在Device for HOST PC窗口，选择VEGA RS2322、用鼠标右键单击工程项目窗口中的<COM>VEGA RS232，在弹出式菜单中选择(增加设备)Add device在Device for VEGA RS232窗口，选择VEGA CONNECT(HART)3、用鼠标右键单击工程项目窗口中的VEGA CONNECT(HART)，在弹出式菜单中选择CONNECT（在信号线上是HART®方式，在表头的四芯插孔是I²C方式），使VEGA CONNECT(HART)在线4、用鼠标右键单击工程项目窗口中的VEGA CONNECT(HART)，在弹出式菜单中选择Additional functions (附加功能)→Device search (搜索设备)，启动自动的搜索设备功能。
