一．施工准备1、组织2、工具、机具3、材料设备二．操作程序1、工艺流程2、操作方法（1）测量①测量准备根据设计平面图绘制测量示意图。
（2）现场测量①电化股道曲线超高的测定。
将水平仪设置在适于观测一组或数组软横跨跨越股道的位置上。
调平仪器。
把塔尺分别置于软横跨跨越股道的每根钢轨轨面上，并记录水平仪观测读数。
确定同组软横跨最高轨面的股道和各股道外轨超高。
然后将塔尺置于基础面(混凝土支柱为地线孔)上,用水平仪测出基础面(或地线孔)的相对标高（如图2），现场计算出H值（钢柱为基础面至最高轨面的距离；②测量软横跨横向跨距用50m钢卷尺在支柱最高轨面标高线平面上，依次测量CX1、CX2、（或CX1′、CX2′）和各线间距a2、a3、a4、a5的数值（钢筋混凝土支柱以支柱内缘测起，终止于支柱内缘；钢柱以支柱外缘测起，终止于支柱外缘，如图3）。
③测定d值置经纬仪于支A柱顺线路方向适当距离、横线路方向与被测支柱基本相同的位置上。
调平仪器，将望远镜十字丝瞄准支柱顶端（钢柱为外缘，钢筋混凝土柱为内缘）。
然后，望远镜竖直向下到支柱下部测量基点水平位置。
（钢柱为基础面，钢筋混凝土柱为预留地线孔）。
用钢卷尺配合量取d1值。
以相同的方法测量B柱的d2值（如图4）。
2．计算 （1）手工计算①整理测量数据表（测量计算数据表见附表）。
②计算 a ．支柱斜率 钢筋混凝土柱注：式中10.8m 为钢筋混凝土软横跨支柱耳环孔至地线孔的距离。
钢 柱b ．上部固定绳的总长L 上= a 1′+a 2+……an+an+1′其中钢筋混凝土柱a 1′ = CX 1+d 1′=CX 1+S 2·δ1a n+1′= CX2+d2′=CX2+S2·δH2钢柱a1′ = CX1′±d1′=CX1′±S2·δ1a4 ′= CX2±d2′=CX2′±S2·δ1钢柱小于外缘直立时取“-”，大于外缘直立时取+。
第五章软横跨安装作业指导书1. 适用范围适用于营业线接触网工程软横跨安装。
2. 作业准备2.1 内业技术准备阅读、审核有关设计图纸、设计文件，实施性施工组织设计，澄清有关技术问题；熟悉本标段所采用的有关规范、规程和技术标准；熟悉采用的新工艺、新标准、新材料。
制定针对本条线的施工安全保证措施，提出应急预案并实际演练，对施工人员进行技术交底，并对施工人员进行上岗前技术培训及安全培训，考核合格后方可持证上岗作业。
2.2 外业技术准备施工作业层中所涉及的各种外部技术数据的收集，包括线路资料、道岔资料、路基相关资料等的收集。
3. 技术标准3.1 预制时钢绞线的张力以0.5-1kN为宜。
3.2 根据计算表，用钢尺在承力索上测出安装横承力索线夹或定位环线夹的位置，并标记为一道红漆。
断线点的标记为三道红漆，即断线和绑扎处各一道。
3.3 上部吊线按设计要求，上端煨成20~25mm 的圆环并用本线缠绕三圈，缠绕要求紧密整齐。
3.4 弹簧补偿器安装在松边一侧。
3.5 单、双横承力索线夹、定位环线夹安装位置应准确，施工允许偏差为5mm，螺栓紧固力矩均为44 N·m，用梅花扳手拧紧，再用力矩搬手检测。
3.6 钢柱软横跨的球形垫块安装方向为球形面贴角钢，平面贴螺母。
3.7 杵头杆外露不得超过60mm，调整螺栓调整螺丝不得大于2/3。
4. 施工程序与工艺流程4.1 工艺流程图5. 施工要求5.1 施工准备检查软横跨预制和安装的工具、材料，对照软横跨预制表，熟悉现场。
5.2 施工工艺5.2.1 软横跨预制5.2.1.1 预制前应先清理现场。
用盘线支架支好钢绞线盘。
若两端没有可利用的固定物，需打两处临时地锚。
展放钢绞线前，一端先做好回头，然后展放钢绞线，用φ4.0 铁线将回头固定在一端地锚上，另一端打上楔形紧线器。
通过手板葫芦与另一端地锚联结。
5.2.1.2 用手板葫芦紧线，使钢绞线绷紧。
5.2.1.3 从做好回头的一端起测，两人拉钢卷尺，另一人按预制图中的各分段尺寸读唱，并用红油漆做标记。
接触网工程软横跨安装作业指导书1. 合用范围合用于营业线接触网工程软横跨安装。
2. 作业准备2.1 内业技术准备阅读、审核有关设计图纸、设计文件，实施性施工组织设计，澄清有关技术问题；熟悉本标段所采用的有关规范、规程和技术标准；熟悉采用的新工艺、新标准、新材料。
制定针对本条线的施工安全保证措施，提出应急预案并实际演练，对施工人员进行技术交底，并对施工人员进行上岗前技术培训及安全培训，考核合格后方可持证上岗作业。
2.2 外业技术准备施工作业层中所涉及的各种外部技术数据的采集，包括路线资料、道岔资料、路基相关资料等的采集。
3. 技术标准3.1 预制时钢绞线的张力以 0.5-1kN 为宜。
3.2 根据计算表，用钢尺在承力索上测出安装横承力索线夹或者定位环线夹的位置，并标记为一道红漆。
断线点的标记为三道红漆，即断线和绑扎处各一道。
3.3 上部吊线按设计要求，上端煨成 20〜25mm 的圆环并用本线缠绕三圈，缠绕要求密切整齐。
3.4 弹簧补偿器安装在松边一侧。
3.5 单、双横承力索线夹、定位环线夹安装位置应准确，施工允许偏差为 5mm，螺栓紧固力矩均为44 N • m，用梅花扳手拧紧，再用力矩搬手检测。
3.6 钢柱软横跨的球形垫块安装方向为球形面贴角钢，平面贴螺母。
3.7 杵头杆外露不得超过 60mm ,调整螺栓调整螺丝不得大于 2/3。
4. 施工程序与工艺流程4.1 工艺流程图5. 施工要求5.1 施工准备检查软横跨预制和安装的工具、材料，对照软横跨预制表，熟悉现场。
5.2 施工工艺521 软横跨预制5.2.1.1 预制前应先清理现场。
用盘线支架支好钢绞线盘。
若两端没有可利用的固定物，需打两处暂时地锚。
展放钢绞线前，一端先做好回头，然后展放钢绞线，用 $ 4.0 铁线将回头固定在一端地锚上，另一端打上楔形紧线器。
通过手板葫芦与另一端地锚联结。
5.2.1.2 用手板葫芦紧线，使钢绞线绷紧。
5.2.1.3 从做好回头的一端起测，两人拉钢卷尺，另一人按预制图中的各分段尺寸读唱，并用红油漆做标记。

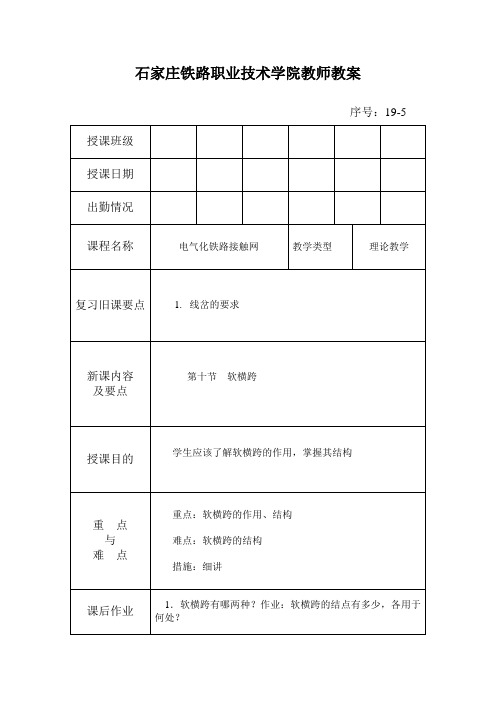

石家庄铁路职业技术学院教师教案序号：19-5第十一节软横跨一、软横跨的结构1．软横跨：2．分类：软横跨有绝缘式和非绝缘式两种类型。
3．要求：4．各零部件的作用5．各零部件的连接二．软横跨节点：三、软横跨绳索的预制及计算㈠现场测量（二）上、下部定位索长度计算1．上、下部定位索的长度可由下式确定式nL上（下）=c xa＋Σan＋c xb＋S上（下）aδa+S上（下）bδb＋Sga +Sgb i=1计算出的结果扣除连接零件长度，再加上0．5m的钢绞线回头长度即为上、下部定位索的净长度。
上部定位索还应按测量数据确定各直吊弦连接零件的安装位置，以便今后预制软横跨时安装直吊弦。
，〔三）横向承力索及直吊弦长度的计算1．图解法2．实测法实测法是一种在安装现场用实际测量来确定软横跨各部分结构尺寸的方法。
其步骤是：⑴由两个人在支柱顶端横向承力索固定点处拉起一根测量绳，另由两人在支柱上部安装定位索②计算横向承力索两端固定点至相邻线路中心的水平距离。
（2）确定软横跨各悬挂点的垂直负载及最低点位置，画出负荷分布图。
①求各悬挂点的垂直负载qi。
gi＝Pi＋W＋所承担绝缘子的重量摊在该悬挂点上的总重，对于单横承力索：Pi＝0．719（ai＋ai+1）对于双横承力索：Pi=1．026（ai＋ai+1）W——纵向接触悬挂和软横跨节点重量之和所承担绝缘子重量——节点之间有绝缘子串时，其重量应分摊到相邻两侧的悬挂点上如图2－84所示。
ΣMA＝0（l-d）×绝缘子串重量g A=——————————lg B＝绝缘子重量-g A。
②确定软横跨最低点位置。
首先估计最低点位置，然后计算y值，根据y值的大小来判断最低点位置选择的是否正确。
计算方法如下：估计第i股道为最短吊弦所在位置。
f A M B-f B M Ay=——————————f A l2+f B l1当两悬挂点等高时，即f A=f BM B-M Ay=——————————l2+l1M B=gixib＋gi+1xi+1B＋…＋gmaB11. L=-（L1+L2），式中L1、L2为软横跨相邻跨距值。
3.7 软横跨、硬横梁钢柱基础测量作业指导书3.7.1. 适用范围时速160公里电气化铁路接触网软横跨、硬横梁钢柱基础测量 3.7.2. 作业准备1、内业技术准备在开工前组织技术人员认真学习实时性施工组织设计，审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
编制作业指导书，制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2、外业技术准备进行外部作业时提前将各点坐标计算完成才能进行放样测量。
3.7.3. 技术要求1、纵向测量的标准要求同JJWZYZDS-12、横向测量时，硬横梁两基础中心连线（即图中O-A-O1连线）应垂直于正线线路中心线，允许偏差不得大于2º。
软横跨允许偏差不得小于3°。
3、两基础顶面标高应相等，允许误差±30mm 。
软横跨允许偏差 ±200mm 。
4、标记内容：支柱号、基坑限界、基础类型、基础顶面相对于辅助桩的高差。
3.7.4．施工程序与工艺流程1、施工程序1）选择起测点和线路①选择正线上标准定位道岔或设计指定位置为起测点。
②选择正线为测量线。
图JZ-07—01三角形定位图B ACO 1O 2 Ⅰ 3 5标高辅助桩中心辅助桩中心辅助桩 标高辅助桩2）纵向测量定位①从起测点开始，根据设计跨距，沿钢轨逐尺丈量 ②在测定的轨腰上作好标记，仅标明硬横梁组号。
3）横向测量定位①股道较多车站运用三角形法定出两硬横梁钢柱基础的中心连线并在每根钢轨侧面做好标记。
股道较多车站应采用经纬仪测量，并每个钢轨侧面做好标记。
②根据设计的硬横梁支柱中心的限界并参考设计的横梁长度，确定横梁支柱基坑的中心位置。
在基坑的前后方各打一个中心线辅助桩。
4）基础顶面标高定位用水准仪测量未来基础顶面的标高，在附近各打一个标高辅助桩。
5）书写标记①写明基础限界，基础类型。
②写明基础坑顶面标高相对辅助桩顶的高差。
接触⽹实训教案-接触⽹⼯程施⼯测量与定位技术接触⽹⼯程施⼯测量与定位技术1．纵向测量纵向测量的主要任务是将接触⽹平⾯图中有关⽀柱跨距的设计尺⼨通过测量确定到线路上去，它决定着各个⽀柱之间的相互位置。
区间和站场的纵向测量均从接触⽹平⾯图中标注的测量起点出发，沿钢轨外侧丈量。
直线区段沿靠近⽀柱侧的钢轨丈量。
曲线区段⽆论⽀柱在哪⼀侧，都应⽤丁字尺将测量尺过渡到曲线外轨的外侧进⾏丈量，测量转点宜选择在直缓点附近。
站内测量⼀般按正线进⾏，如为复线区段则按设计规定执⾏。
测量顺序是：⾸先由主管技术员根据设计图复诵跨距尺⼨，拉尺⼈员则从测量起点根据跨距值依次丈量，并在每⼀杆位处的钢轨腰部作出标记。
书写标记前应先⽤钢丝刷⼦对轨腰除锈，⽤抹布将锈迹擦⼲净，然后⽤⽩油漆书写，字体要端正醒⽬，如图4⼀l⼀1所⽰。
2．横向测量当⽀柱或基础纵向测量定位后，还必须进⾏横向定位测量。
横向测量的主要⽬的是，依据纵向测量的中⼼线标记来确定⽀柱或基础的基坑位置。
测量⽅法是：区间使⽤丁字尺，根据⽀柱侧⾯限界，确定⽀柱基坑的位置，如图4—1—2所⽰。
图中基坑内缘(S+内)缘(S+外)⾄线路中⼼线的距离可由表4—1—4查出。
表中数据均考虑了⽀柱外形尺⼨，并结合了挖坑经验。
坑⼝宽度在不考虑安装横卧板和底板的情况下取0.6m，即从坑⼝中⼼线向平⾏于线路各量出0.3m。
当安装横卧板或底板时，坑⼝和坑底的尺⼨应能保证这两种板的安设，并留有充分的调整余量。
站内横向测量的主要⼯作，是将正线上的纵向测量点过渡到站场两侧靠近软横跨柱的钢轨上，要求两侧软横跨柱中⼼线的连线，在直线区段垂直于正线，曲线区段垂直于纵向测量点的切线，偏离不应超过3度。
当站场只有三股道时采⽤三4—1—3所⽰。
图中0点为站场纵向测量点，由0点向两侧分别量出等距点(A，B)，⽤钢尺连接A、B 点，并将钢尺中间拉⾄与基坑相邻的钢轨D点处，则D点即为该侧基坑中⼼位置。
⼜由D、O两点定出对侧基坑中⼼位置，然后在轨腰处按纵向测量的要求写上标记。
11检调软横跨、硬横梁作业指导书武汉供电段接触网作业指导书第1页共1页软横跨（硬横梁）检调一、周期3年。
二、适用范围适用于接触网软（硬）横跨的检修、维护。
三、作业项目横向承力索和上、下部定位绳，直吊弦、斜拉线，硬横梁钢梁、吊柱、吊索及相关部件。
四、技术标准1. 横向承力索和上、下部定位绳不得有接头、断股和补强。
2. 上、下部定位绳应水平，5股道以下允许有100毫米的负弛度，5股道以上允许有200毫米的负弛度，下部定位绳距导线垂直距离，在最低温度时，不得小于250毫米。
3. 横向承力索与上部定位绳在最短直吊弦处距离为400～600毫米。
4. 直吊弦、斜拉线的损耗截面超过20%或锈蚀超过其长度的1/3必须更换，普通?4.0镀锌铁线制作的直吊弦、斜拉线使用时间达到5年应整体更换，污染严重的地区可视具体情况提前更换。
5. 横向承力索和上、下部定位绳应有防腐油层，吊弦应受力无松弛。
6. 硬横梁钢梁及中心锚结钢梁，漆面剥落和锈蚀面积不得超过钢梁总面积的20%，否则应除锈涂漆。
每五年应进行一次整体除锈涂漆。
7. 硬横梁钢梁角钢应无变形和弯曲，各连接螺栓按紧固力矩紧固，并涂油防腐。
8．吊柱在安装后应处于竖直状态，限界满足要求，各连接螺栓按紧固力矩紧固。
五、作业组织人员：12人以上。
工具：紧线器、钢丝刷、管钳、450扳手、油漆刷等。
材料：横向承力索线夹、定位环线夹、黄油、油漆、Φ3.5软态不锈钢丝、杵座鞍子、悬吊滑轮等。
图纸资料：软横跨及硬横梁图纸。
六、作业程序1作业步骤：1）检查横向承力索、上下部定位绳及各受力件状态是否良好。
2）检调上、下部定位绳的张力，弛度以及横向承力索与上部固定绳在最短吊弦处的距离。
3）横向承力索、上下部定位绳及各部零件涂防腐油。
4）检查各吊线是否符合要求(截面损耗、锈蚀、斜吊线无松弛）。
5）检查硬横梁钢梁状态，并对锈蚀处除锈补漆。
6）检查吊柱竖直状态及限界是否满足要求。
2.处理方法： 1）更换直吊弦：a.将硬梯挂至需换直吊线的上方(短直吊线不用硬梯）；b.用滑轮组将直吊线卸载；c.拆除旧吊线，安装新吊线；d.松开滑轮组和紧线工具并复查调整符合要求，然后拆除各种工具。
软横跨一、软横跨的组成多股道的站场（3股道以上）接触悬挂通过横向线索悬挂在线路在线路两侧的支柱上，这种装配方式称为软横跨。
软横跨由站场线路两侧支柱和悬挂在支柱上的横向承力索、上部固定绳、下部固定绳、及支持和连接它们的零件组成。
如图2—10—1所示。
横向承力索是软横跨的主要构件，承受各股道纵向接触悬挂的全部垂直负荷，根据负载重量有单根承力索组成的单横向承力索和双根承力索组成的双横向承力索。
在横向承力索下方布置有上、下固定绳，用以在水平方向固定线索。
横向承力索与上部固定绳之间用一根直径6mm 镀锌铁线或3根直径4mm 的镀锌铁丝编成的垂直吊线连接。
由于横向承力索承重较大，因此选用GJ —70镀锌钢绞线，根据计算可选用一根或两根。
上部固定绳的作用是固定各股道的纵向承力索，并将纵向承力索的水平负载传递给支柱。
下部固定绳的作用是固定定位器，以便对接触线按技术要求定位，并将接触线的水平负载传递给支柱。
上部固定绳与下部固定绳之间用两根直径4mm 的镀锌铁丝编成的垂直吊线连接。
由于上、下部固定绳只承受水平力，负载不大，所以一般采用GJ —50镀锌钢绞线。
我国目前采用的软横跨是绝缘式软横跨，即横向承力索、上部固定绳、下部固定绳均对地绝缘。
绝缘式软横跨便于带电检修。
二、软横跨的节点由于软横跨的种类较多，结构比较复杂，所用的零部件也多，调整也比较麻烦。
为了能表达各种类型软横跨装配，在设计上通常将软横跨结构分解归纳为一图2-10-1 软横跨示意图 1—横向承力索；2—上部固定绳；3—下部固定绳；4—直吊线；5—斜吊线； 6—纵向承力索；7—定位器；8—接触线；9—悬式绝缘子；10—钢柱；11—站台定数量的节点。
用不同的节点结合起来，便组成不同类型的软横跨形式，可满足不同情况的悬挂要求。
链形悬挂软横跨安装如图2—10—2所示。
三、软横跨的的基本要求及其安装安装好的软横跨应保证架设悬挂负荷后，软横跨各部尺寸符合设计规定；各绝缘子串及零配件安装位置正确、整齐、美观；直吊线要垂直；上、下部固定绳基本上呈水平状态。
一．施工准备1、组织
2、工具、机具
3、材料设备
二．操作程序
1、工艺流程
2、操作方法
（1）测量
①测量准备
（2）现场测量
①电化股道曲线超高的测定。
将水平仪设置在适于观测一组或数组软横跨跨越股道的位置上。
调平仪器。
把塔尺分别置于软横跨跨越股道的每根钢轨轨面上，并记录水平仪观测读数。
确定同组软横跨最高轨面的股道和各股道外轨超高。
然后将塔尺置于基础面(混凝土支柱为地线孔)上,用水平仪测出基础面(或地线孔)的相对标高（如图2），现场计算出H值（钢柱为基础面至最高轨面的距离；
②测量软横跨横向跨距
用50m钢卷尺在支柱最高轨面标高线平面上，依次测量CX1、CX2、（或CX1′、CX2′）和各线间距a2、a3、a4、a5的数值（钢筋混凝土支柱以支柱内缘测起，终止于支柱内缘；钢柱以支柱外缘测起，终止于支柱外缘，如图3）。
③测定d值
置经纬仪于支A柱顺线路方向适当距离、横线路方向与被测支柱基本相同的位置上。
调平仪器，将望远镜十字丝瞄准支柱顶端（钢柱为外缘，钢筋混凝土柱为内缘）。
然后，望远镜竖直向下到支柱下部测量基点水平位置。
（钢柱为基础面，钢筋混凝土柱为预留地线孔）。
用钢卷尺配合量取d1值。
以相同的方法测量B柱的d2值（如图4）。
2．计算
（1）手工计算
①整理测量数据表（测量计算数据表见附表）。
②计算 a ．支柱斜率 钢筋混凝土柱
注：式中10.8m 为钢筋混凝土软横跨支柱耳环孔至地线孔的距离。
钢 柱
b ．上部固定绳的总长L 上= a 1′+a 2+……an+an+1′
其中钢筋混凝土柱a 1′ = CX 1+d 1′=CX 1+S 2·δ1
a n +1′= CX 2+d 2′=CX 2+S 2·δH 2
钢 柱 a 1′ = CX 1′±d 1′=CX 1′±S 2·δ1
a 4 ′= CX 2±d 2′=CX 2′±S 2·δ1
钢柱小于外缘直立时取“-”，大于外缘直立时取+。
c ．下部固定绳的总长L 下= a 1″+a 2+……a n + a n +1″ 其中钢筋混凝土柱a 1″ = CX 1+S 1·δ1
a n +1″= CX 2+S 1·δ2
钢 柱 a 1″ = CX 1′±S 1·δ1
a n +1″= CX 2′±S 1·δ2
钢柱小于外缘直立取“-”，大于外缘直立取“+”。
d．股道间距a，依前述实测及计算数据。
e．横向承力索悬挂点至上部固定绳间距离
h=S3-S2
其中钢筋混凝土柱为：h=10.8±H-S2
钢柱为：h=15（13）±H- S2
f．横向承力索悬挂点至最低吊弦点的距离
f= h - 最低点吊弦长度
g．估计最低点，计算l1、l2值
h．计算各节点重量F
单横承力索Fn=0.719(a n+a n+1)+悬挂重量+节点重量+所承担绝缘子和分段绝缘器等的重量
双横承力索Fn=1.026(a n+a n+1)+悬挂重量+节点重量+所承担绝缘子和分段绝缘器等的重量
注：节点重量查点重量表
i．计算悬挂重量对横向承力索悬挂点的力矩和M0
M1=a1（F1+F2+……+F i-1）+a2（F2+F3+……F i-1）+a i-1·F i-1
M2=a m（F m-1+F m-2+……+F i）+a m-1（F m-2+F m-3+……F i）+a i+1·F i
j．求软横跨最低点左侧与最低点相邻的横向承力索分段长度的竖垂直分力
利用公式进行软横跨计算，选择横向承力索最低点时：当求出的Y 值符合判别式0≤Y≤F i 说明最低点选对了，否则说明选错了；当Y ＜0时，则最低点应向左移；当Y ＞F i 时，则最低点应右移；如Y=0或Y=F 1，则说明横向承力索有两个最低点。
当Y=0时，另一个最低点在所选的最低点左侧，当Y=F 1时，另一个最低点在所选的最低点的右侧。
k
l ．求相邻两重垂吊弦的高度差K
m ．求横向承力索各分段长
由于支柱挠度影响，算出横向承力索各分段长度后，按以下规则减去经验数据。
b 1 和b n 各减n×10mm （n 为股道数） 5股道以上：b 1 和b n 各减50mm 。
n ．将计算所得结果进行检验，确认无误。
填入软横跨示意图。
1221
三．技术标准
1、如最高轨面股道为曲线，应以轨面连线中点为标准。
2、支柱位于站台上，还应测量站台边缘至支柱内缘（钢筋混凝土柱）或外缘（钢柱）的距离。
3、根据测量数据，即可计算CX1、CX2和各股道线间距。
4、测量数据精确到mm。
四．注意事项
1、测量时应防止钢卷尺短接轨道电路；
2、计算前应根据设计采用的材料、支柱、节点等对软横跨计算常用数据进行维护，以确保计算准确无误；
3、初次使用应用其它计算方法进行校核，确定无误后运用。
4、测量时要加强防护，注意来往车辆。
附表：测量计算数据表。
