模拟示波器的使用实验内容.

实验6 模拟示波器的使用示波器是一种用途广泛的电子测量仪器。

根据示波器对信号的处理方式，可将示波器分为模拟示波器和数字示波器。

本实验主要使用模拟示波器。

一、 实验目的1.理解示波器能显示电压随时间变化图形的基本原理； 2.掌握示波器的基本结构，熟悉示波器面板基本功能控制键的作用； 3.能熟练地用示波器观察信号电压的波形； 4. 学会用示波器测量交、直流信号电压的峰值和频率。

二、 实验仪器本实验使用的仪器是GOS-6021型双踪示波器，F05型函数信号发生器，实验板等，如图4-6-1所示。

三、 仪器介绍(一) 示波器的原理方框图示波器的规格和型号很多，但不论什么示波器都包含：显示系统、放大与衰减系统、扫描与同步系统等基本部分，简单的原理方框图见图4-6-2。

(二) 示波管的基本结构及作用电子示波管（简称示波管）是示波器的核心部件，其基本结构如图4-6-3所示。

示波管的外观是一个呈喇叭形的玻璃泡，里面抽成真空。

示波管由电子枪、偏转板和荧光屏三个部分组成。

图 4-6-2 示波器的原理方框图图 4-6-1 实验设备实物图图4-6-3 示波管结构简图1.电子枪由灯丝（H）、阴极（C）、控制栅极（G）、第一加速阳极（A1）、聚焦电极（F A）和第二加速阳极（A2）等同轴金属圆筒组成。

当灯丝（H）通过加热电流，阴极（C）被加热后，筒端氧化物涂层内的自由电子获得较高的动能，从表面逸出。

由于阳极电位比阴极高很多，在阴、阳极之间形成强电场，由阴极逸出的电子被电场加速，穿过控制栅极（G）的小孔，以高速度（数量级107m／s）再穿过A1，F A 及A2筒内的限制孔，形成一束电子射线，最后打在荧光屏上显示一个光点。

光点的亮度取决于电子束的强度，电子束的强度是由栅极（G）来控制的。

栅极（G）相对于阴极（C）为负电位，两者相距很近，其间形成的电场对电子有排斥作用，因而，调节栅极电位的高低，就可以控制电子枪发射并最终打在荧光屏上的电子数量，从而能连续改变屏上光点的亮度。

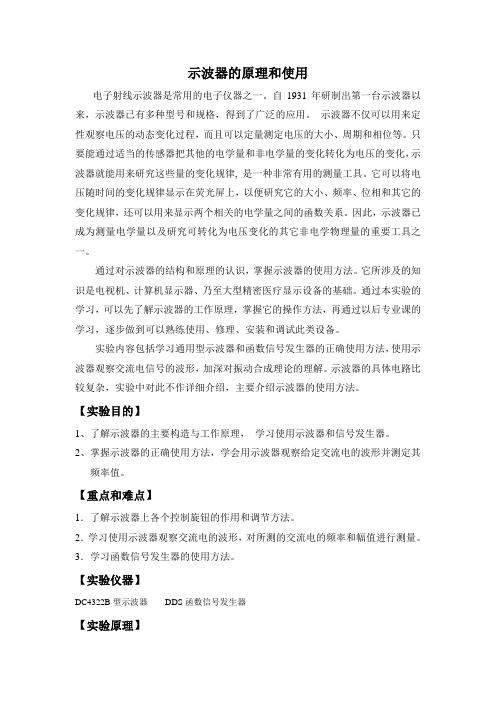

示波器的原理和使用电子射线示波器是常用的电子仪器之一。

自1931年研制出第一台示波器以来，示波器已有多种型号和规格，得到了广泛的应用。

示波器不仅可以用来定性观察电压的动态变化过程，而且可以定量测定电压的大小、周期和相位等。

只要能通过适当的传感器把其他的电学量和非电学量的变化转化为电压的变化，示波器就能用来研究这些量的变化规律, 是一种非常有用的测量工具。

它可以将电压随时间的变化规律显示在荧光屏上，以便研究它的大小、频率、位相和其它的变化规律，还可以用来显示两个相关的电学量之间的函数关系。

因此，示波器已成为测量电学量以及研究可转化为电压变化的其它非电学物理量的重要工具之一。

通过对示波器的结构和原理的认识，掌握示波器的使用方法。

它所涉及的知识是电视机、计算机显示器、乃至大型精密医疗显示设备的基础。

通过本实验的学习，可以先了解示波器的工作原理，掌握它的操作方法，再通过以后专业课的学习，逐步做到可以熟练使用、修理、安装和调试此类设备。

实验内容包括学习通用型示波器和函数信号发生器的正确使用方法，使用示波器观察交流电信号的波形，加深对振动合成理论的理解。

示波器的具体电路比较复杂，实验中对此不作详细介绍，主要介绍示波器的使用方法。

【实验目的】1、了解示波器的主要构造与工作原理，学习使用示波器和信号发生器。

2、掌握示波器的正确使用方法，学会用示波器观察给定交流电的波形并测定其频率值。

【重点和难点】1．了解示波器上各个控制旋钮的作用和调节方法。

2．学习使用示波器观察交流电的波形，对所测的交流电的频率和幅值进行测量。

3．学习函数信号发生器的使用方法。

【实验仪器】DC4322B型示波器DDS函数信号发生器【实验原理】示波器的结构示波器包括以下各部分：（1）示波管；（2）垂直偏转放大器（Y放大器）；（3）水平偏转放大器（X放大器）；（4）扫描电压（锯齿波）发生器；（5）电源。

示波管是示波器中显示波形的部件，由发射、加速和聚焦电子束的电子枪，控制电子束偏转的X轴和Y轴偏转板，以及电子打在上面会发光的荧光屏三个部分组成，管内抽成高度真空（mm汞柱以下），以避免电子与气体分子碰撞而引起电子束散射。

模拟示波器的调节与使用实验报告一、引言示波器是一种用于显示电信号波形的仪器，在电子领域被广泛使用。

通过示波器，我们可以观察和分析电路中的信号变化，从而更好地理解电路的工作原理。

本实验旨在模拟示波器的调节与使用过程，通过实际操作，掌握示波器的基本功能和操作方法。

二、实验器材1. 示波器：模拟示波器2. 信号源：函数发生器3. 电缆：用于连接示波器和信号源三、实验步骤1. 连接信号源和示波器：将函数发生器的输出端与示波器的输入端用电缆连接好，确保连接牢固可靠。

2. 打开示波器：按下示波器的开关，等待示波器启动。

3. 调节触发方式：示波器可以通过内部触发或外部触发来同步显示波形。

在本实验中，我们选择内部触发。

调节示波器上的触发方式选择开关，选择内部触发。

4. 调节触发级别：触发级别决定了触发电平的位置，可以通过调节示波器上的触发级别旋钮来设置。

根据实际信号的幅值，调节触发级别使得触发点位于波形的合适位置。

5. 设置时间基准：时间基准是指示波器上时间轴的刻度，可以通过调节示波器上的时间/频率旋钮来设置。

根据实际需要，选择合适的时间基准，使得波形能够清晰地显示出来。

6. 设置垂直灵敏度：垂直灵敏度是指示波器上垂直轴的刻度，可以通过调节示波器上的垂直灵敏度旋钮来设置。

根据实际信号的幅值，选择合适的垂直灵敏度，使得波形能够充分显示。

7. 调节水平位置：水平位置是指示波器上波形在水平轴上的位置，可以通过调节示波器上的水平位置旋钮来设置。

根据实际需要，调节水平位置，使得波形位于适当的位置。

8. 调节触发源：触发源是指示波器上触发电平的来源，可以通过调节示波器上的触发源选择开关来设置。

在本实验中，我们选择信号源作为触发源。

9. 调节触发电平：触发电平是指示波器上触发点的电平，可以通过调节示波器上的触发电平旋钮来设置。

根据实际信号的幅值，调节触发电平使得触发点位于波形的合适位置。

10. 观察波形：完成以上调节后，我们可以观察到函数发生器输出的信号波形在示波器屏幕上显示出来。

实验13 模拟示波器的使用一．引言示波器是一种常用的电子学仪器。

可以观察电压随时间变化的波形，并能测量电压、周期等电学量的数值。

因此示波器在科研、教学及应用技术等很多领域用途极为广泛。

本实验的目的在于使同学们对示波器的工作原理有初步了解，并能正确使用它，以给今后经常应用打下基础。

示波器的工作原理比较复杂，这里不予介绍，请同学们查阅相关书籍资料。

四．仪器用具双通道模拟示波器一台；信号发生器；电阻箱（0.1级）；电容(0.1μF ，0.2级)五．实验内容1.观察电压波形将信号发生器的正弦波和方波电压(调为4.00V ，1KHz)先后输入示波器的Y 通道(Y 1或Y 2)。

连接时注意把示波器和信号发生器的“地”（均为黑色鱼夹）相联，它们的非地端（红色鱼夹）联起来，不得交错联接。

要求在屏上调出2～3个周期的波形，并注意“输入选择”、“触发选择”键的选取及观察“电平调节”钮的作用。

2.测电压、频率用示波器验证1KHz 、4.00V （有效值）交流电压的峰—峰值和频率f 。

3.观察市电小电压信号波形市电即指50Hz 、220V 的日常用电，通过变压器降压后仅有几伏。

将此电压接入示波器Y通道，观察其波形。

4.用李萨如图法测量频率若示波管内X 、Y 偏转板均加上正弦波电压，当两电压信号频率成简单整数比时，屏上则显示出一系列不同的李萨如图形。

令f X 、f Y 分别为X 、Y 偏转板所加电压的频率，n X 、n Y 分别表示李萨如图形与任一水平线和任一竖直线的交点数，不难证明有： XY Y X n n f f = （4.1） 若已知f Y ，由李萨如图及上式可求出f X 。

本实验将测量市电频率。

将市电小电压信号u X 接入1通道，信号发生器中的正弦波电压信号u Y 接入2通道，且其频率范围选定为20Hz ～200Hz 。

调节信号发生器的频率f Y ，使屏上的波形相对简单而稳定，由此可式求出f X 。

要求调出四个以上不同形状的李萨如图形，分别求出f X ，最后取其平均值X f 。

模拟电子实验示波器地使用示波器是一种常用的电子测量仪器，用于显示电压随时间变化的图形。

有利于分析和测量各种电路的性能。

本文将介绍如何正确使用示波器进行电子实验。

首先，使用示波器前需要准备一些基本的材料。

首先是示波器本身，通常有两个探头和一个电源线。

然后是需要测量的电路板或电源供应器，并确保电源供应器已接地并处于关闭状态。

接下来需要一对鳄鱼夹和一对保护措施鳄鱼夹，用于连接示波器探头。

最后，确认示波器的电源已连接并处于开启状态。

在连接示波器之前，需要将示波器调整到正确的测量范围。

通常示波器有多个量程可选择，需要根据被测电压的大小选择相应的量程。

如果选择的量程过小，测量结果可能会超出示波器的范围，导致失真。

而如果选择的量程过大，可能会导致信号太小而无法清晰显示。

此外，还需要调整示波器的触发模式、触发电平和触发延时等参数。

触发模式可以选择自由运行（free run）或外部触发（external trigger），触发电平可以通过旋钮调整，而触发延时可以通过示波器的菜单进行设定。

接下来，需要连接示波器的探头。

将探头插头的接地夹连接到电路板或电源供应器的接地点上，这样可以确保电路的安全性。

然后用保护措施鳄鱼夹连接示波器的探头与待测电压的测量点。

确保握持探针端部时，不要碰触其他金属部分，以防止短路。

然后，可以打开示波器的电源，并调整屏幕亮度和对比度，以获得清晰的显示效果。

在示波器稳定后，可以观察到电压随时间的变化，并在屏幕上显示出波形图。

通过调整示波器的时间基准和垂直放大系数，可以更清晰地观察到波形的细节。

在观察波形时，可以通过滚动栏或水平电压调节旋钮来调整波形的位置和显示范围。

通过垂直电压调节旋钮可以调整波形的幅度和垂直位置。

此外，示波器还提供测量功能，可以通过选择菜单中的测量选项，自动测量波形的频率、幅值、周期等参数。

在测量结束后，应将示波器的电源关闭，并将探头从测试点上移开，避免误动或碰到其他金属部分。

模拟示波器的使用实验报告模拟示波器的使用实验报告引言：模拟示波器是一种用于观察和分析电信号的仪器，广泛应用于电子工程、通信工程、医学科学等领域。

本实验旨在通过使用模拟示波器，探索其基本原理和使用方法，并通过实际测量电路中的信号，验证其功能和准确性。

实验器材：1. 模拟示波器2. 信号发生器3. 电阻、电容、电感等基本电路元件4. 电压表、电流表等测量仪器实验步骤：1. 连接电路：根据实验要求，搭建所需的电路。

例如，可以选择一个简单的RC 电路，并通过信号发生器提供输入信号。

2. 连接示波器：将示波器的探头连接到电路的输出端，确保连接稳固可靠。

3. 调节示波器：打开示波器，调节触发模式、扫描速度等参数，以便观察所需的波形。

4. 观察波形：根据实验要求，调节信号发生器的频率、幅度等参数，观察示波器上显示的波形。

可以通过改变电路元件的数值，进一步观察波形的变化。

5. 测量参数：利用示波器上的测量功能，测量波形的频率、幅度、周期等参数。

同时，可以使用其他测量仪器，如电压表、电流表等，对电路中的信号进行更详细的测量。

实验结果与分析：通过实验观察和测量，我们得到了一系列波形和参数数据。

在分析这些结果时，我们可以从以下几个方面进行讨论：1. 波形特征：根据示波器上显示的波形，我们可以判断电路的稳定性、频率响应等特征。

例如，当输入信号频率接近电路的共振频率时，可以观察到明显的共振现象。

2. 参数测量：示波器提供了测量波形参数的功能，如频率、幅度、周期等。

通过这些测量，我们可以了解电路中信号的变化规律，并与理论计算结果进行比较。

如果实验结果与理论值相符，说明模拟示波器的测量准确性较高。

3. 信号分析：通过观察和测量波形，我们可以进一步分析信号的特点和变化规律。

例如，可以通过示波器的傅里叶变换功能，将时域信号转换为频域信号，进一步研究信号的频谱分布。

实验总结：本实验通过使用模拟示波器，对电路中的信号进行观察和测量，并验证了其功能和准确性。

[讲解]模拟示波器的使用模拟示波器使用说明示波器是科研单位和实验室常用的一种观测电信号波形的仪器。

用它可以进行时域信号的测量，可以测量电信号的波形、周期、相位、幅值、矩形波的上升时间和下降时间等物理参数。

现将其使用方法简单介绍如下:1、打开电源主开关，电源指示灯亮，表示电源接通。

2、通过调节“辉度”、“聚焦”、“标尺亮度”等控制旋钮将示波器扫描线调到最佳状态。

3、垂直偏转因数选择(VOLTS,DIV)和微调:单位输入信号作用下，光点在屏幕上偏移的距离称为偏移灵敏度，这一定义对X轴和Y轴都适用。

灵敏度的倒数称为偏转因数。

垂直灵敏度的单位是为cm/V，cm,mV或者DIV,mV，DIV,V，垂直偏转因数的单位是V,cm，mV,cm或者V,DIV，mV,DIV。

实际上因习惯用法和测量电压读数的方便，有时也把偏转因数当灵敏度。

双踪示波器中每个通道各有一个垂直偏转因数选择波段开关。

一般按1，2，5方式从 5mV,DIV到5V,DIV分为10档。

波段开关指示的值代表荧光屏上垂直方向一格的电压值。

例如波段开关置于1V,DIV档时，如果屏幕上信号光点移动一格，则代表输入信号电压变化1V。

每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。

将它沿顺时针方向旋到底，处于“校准”位置，此时垂直偏转因数值与波段开关所指示的值一致。

逆时针旋转此旋钮，能够微调垂直偏转因数。

垂直偏转因数微调后，会造成与波段开关的指示值不一致，这点应引起注意。

许多示波器具有垂直扩展功能，当微调旋钮被拉出时，垂直灵敏度扩大若干倍(偏转因数缩小若干倍)。

例如，如果波段开关指示的偏转因数是1V/DIV，采用×5扩展状态时，垂直偏转因数是0(2V,DIV。

4、时基选择(TIME,DIV)和微调:基选择和微调的使用方法与垂直偏转因数选择和微调类似。

时基选择也通过一个波段开关实现，按1、2、5方式把时基分为若干档。

波段开关的指示值代表光点在水平方向移动一个格的时间值。

模拟示波器的调节与使用实验报告一、引言示波器是一种用来显示电压信号波形的仪器，广泛应用于电子工程、通信工程等领域。

模拟示波器是一种通过模拟电路来实现波形显示的示波器。

本实验旨在探究模拟示波器的调节和使用方法，以提高对电压信号波形的观测和分析能力。

二、实验设备和原理实验所用设备包括模拟示波器、信号发生器和待测电路。

模拟示波器通过将待测电路的电压信号转换为对应的模拟波形，并通过屏幕显示出来。

信号发生器用于产生不同频率和幅度的信号，以供观测和分析。

三、实验步骤1. 连接设备：首先，将信号发生器的输出端与示波器的输入端相连，确保连接牢固可靠。

2. 调节示波器：打开示波器电源，调节亮度和对比度，使屏幕显示清晰可见。

调节触发模式，选择合适的触发源和触发级别，以确保波形稳定显示。

3. 调节时间基准：通过调节时间/CM旋钮，使屏幕上显示的波形时间基准合适，确保波形显示完整。

4. 调节垂直灵敏度：根据待测信号的幅度范围，通过调节垂直灵敏度旋钮，使波形在屏幕上垂直位置合适，并确保波形的幅度不超出屏幕范围。

5. 调节水平灵敏度：根据待测信号的频率范围，通过调节水平灵敏度旋钮，使波形在屏幕上水平位置合适，并确保波形的周期不超出屏幕范围。

6. 观测波形：通过调节信号发生器的频率和幅度，观察并记录不同信号波形在示波器上的显示效果。

7. 分析波形：根据波形的频率、幅度、周期等特征，分析待测电路的工作状态和性能。

四、实验注意事项1. 在接线时，应确保连接正确，避免短路或断路现象。

2. 调节示波器时要注意亮度和对比度，以免影响波形显示效果。

3. 调节时间基准时要注意选择合适的时间范围，以使波形完整显示。

4. 调节垂直灵敏度时要注意选择合适的量程，以使波形在屏幕上垂直位置合适。

5. 调节水平灵敏度时要注意选择合适的时间范围，以使波形在屏幕上水平位置合适。

6. 在观测和分析波形时，要注意记录波形的频率、幅度、周期等特征，并结合待测电路的工作原理进行分析。
