第五章软横跨安装作业指导书1. 适用范围适用于营业线接触网工程软横跨安装。

2. 作业准备2.1 内业技术准备阅读、审核有关设计图纸、设计文件，实施性施工组织设计，澄清有关技术问题；熟悉本标段所采用的有关规范、规程和技术标准；熟悉采用的新工艺、新标准、新材料。

制定针对本条线的施工安全保证措施，提出应急预案并实际演练，对施工人员进行技术交底，并对施工人员进行上岗前技术培训及安全培训，考核合格后方可持证上岗作业。

2.2 外业技术准备施工作业层中所涉及的各种外部技术数据的收集，包括线路资料、道岔资料、路基相关资料等的收集。

3. 技术标准3.1 预制时钢绞线的张力以0.5-1kN为宜。

3.2 根据计算表，用钢尺在承力索上测出安装横承力索线夹或定位环线夹的位置，并标记为一道红漆。

断线点的标记为三道红漆，即断线和绑扎处各一道。

3.3 上部吊线按设计要求，上端煨成20~25mm 的圆环并用本线缠绕三圈，缠绕要求紧密整齐。

3.4 弹簧补偿器安装在松边一侧。

3.5 单、双横承力索线夹、定位环线夹安装位置应准确，施工允许偏差为5mm，螺栓紧固力矩均为44 N·m，用梅花扳手拧紧，再用力矩搬手检测。

3.6 钢柱软横跨的球形垫块安装方向为球形面贴角钢，平面贴螺母。

3.7 杵头杆外露不得超过60mm，调整螺栓调整螺丝不得大于2/3。

4. 施工程序与工艺流程4.1 工艺流程图5. 施工要求5.1 施工准备检查软横跨预制和安装的工具、材料，对照软横跨预制表，熟悉现场。

5.2 施工工艺5.2.1 软横跨预制5.2.1.1 预制前应先清理现场。

用盘线支架支好钢绞线盘。

若两端没有可利用的固定物，需打两处临时地锚。

展放钢绞线前，一端先做好回头，然后展放钢绞线，用φ4.0 铁线将回头固定在一端地锚上，另一端打上楔形紧线器。

通过手板葫芦与另一端地锚联结。

5.2.1.2 用手板葫芦紧线，使钢绞线绷紧。

5.2.1.3 从做好回头的一端起测，两人拉钢卷尺，另一人按预制图中的各分段尺寸读唱，并用红油漆做标记。

软（硬）横跨软（硬）横跨一、简介二、技术标准三、检修工艺及方法（一）、检查（二）、更换（三）、调整（四）、紧固四、风险与控制五、安全注意事项一、简介软（硬）横跨指多股道接触悬挂通过横向线索悬挂在线路两侧支柱的装配方式。

1、软横跨组成12341234支柱横向承力索上部定位索下部定位索2、软横跨安装形式软横跨所采用的结构视其所设地点和接触网线路情况而定，为简化软横跨结构表示方式，使用“节点”来划分不同的软横跨结构。

接触网链形悬挂软横跨节点示意图如下图所示。

1:钢柱2:横向承力索3:上部定位索4:下部定位索节点1、2用于软横跨与地面13M或15M高钢柱的连接结构，节点1用于非站台侧的连接。

适用范围节点一15:固定角钢6:角形垫块7:600杵头杆8:悬式绝缘子9:79杵座楔形线夹10:1600杵头杆11:50杵座楔形线夹1:钢柱2:横向承力索3:上部定位索4:下部定位索5:固定角钢适用范围节点1、2用于软横跨与地面13M或15M高钢柱的连接结构，节点2用于站台侧的连接。

当CX大于6M时,节点2的横向承力索绝缘子串下移,且与上、下部定位索绝缘子串在同一垂直平面内，另将悬吊上部定位索的吊弦外移至点画线处。

节点二6:角形垫块7:600杵头杆8:悬式绝缘子9:79杵座楔形线夹10:1600杵头杆11:50钢绞线12:50双耳楔形线夹13:球头连棍14:50杵座楔形线夹15:直吊弦16:承力索线夹17:定位环线夹18:U形线夹1：170钢筋混泥土支柱2：横向承力索3：上部定位索4：下部定位索5：520固定角钢适用范围节点3、4用于软横跨与地面12M以上高钢筋混凝土柱的连接结构，节点3用于非站台侧。

当一对软横跨的一侧安装开式螺旋扣后，另一侧取消。

节点三6：630固定角钢7：400耳环8：双耳连接器9：焊接杵环10：悬式绝缘子11：双耳挂板12：开式螺旋扣13：70双耳楔形线夹14：50杵座楔形线夹1：170钢筋混泥土支柱2：横向承力索3：上部定位索4：下部定位索5：520固定角钢6：630固定7：400耳环杆适用范围节点3、4用于软横跨与地面12M以上高钢筋混凝土柱的连接结构，节点4用于站台铡的连接。

接触网软横跨节点解释：
1、节点1：适用于13m或15m的钢柱，软横跨下全为电气化股道
2、节点2：同样适用于13m或15m的钢柱，但软横跨下不全为电气化股道，一般在侧边有非电气化股道。

3、节点3：同节点1一样，但支柱为钢筋混凝土支柱。

4、节点4：同节点2一样，支柱同样为钢筋混凝土支柱。

5、节点5：适用于无交叉，直线等区域，形式和区间正定位相似。

（为站场最常用的节点方式）
6、节点6：和道岔定位相似，下锚向一个方向去。

（一支全补，一支半补，承力索滑轮有长短之分）
7、节点7：也和道岔定位相似，下锚向两个方向去。

（也是一支全补，一支半补，承力索滑轮有长短之分）
8、节点8：股道间电分段，股道间电气分开。

（无站台，股道间要求电气分开）
9、节点9：站台上方安全分段，股道电气不分开。

（有站台的，股道之间不要求电气分开）
10、节点10：一支为工作支，一支为非工作支，非支抬高200㎜～250㎜，用双股铁线用夹环拉起。

11、节点11：非工作支抬高，接触线从下部固定绳下方通过，用双股铁线用夹环拉起。

12、节点12：非工作支抬高，接触线从下部固定绳上方通过，用双股铁线用夹环拉起。

13、节点13：中间站台电分段，站台上方安全分段，股道间电气分开。

（有站台要求电气分开的股道之间）
14、节点14：站场防串中心锚结，下部同节点5。

15、节点15：中锚绳穿过软横跨的形式。

软横跨一、软横跨的组成多股道的站场（3股道以上）接触悬挂通过横向线索悬挂在线路在线路两侧的支柱上，这种装配方式称为软横跨。

软横跨由站场线路两侧支柱和悬挂在支柱上的横向承力索、上部固定绳、下部固定绳、及支持和连接它们的零件组成。

如图2—10—1所示。

横向承力索是软横跨的主要构件，承受各股道纵向接触悬挂的全部垂直负荷，根据负载重量有单根承力索组成的单横向承力索和双根承力索组成的双横向承力索。

在横向承力索下方布置有上、下固定绳，用以在水平方向固定线索。

横向承力索与上部固定绳之间用一根直径6mm 镀锌铁线或3根直径4mm 的镀锌铁丝编成的垂直吊线连接。

由于横向承力索承重较大，因此选用GJ —70镀锌钢绞线，根据计算可选用一根或两根。

上部固定绳的作用是固定各股道的纵向承力索，并将纵向承力索的水平负载传递给支柱。

下部固定绳的作用是固定定位器，以便对接触线按技术要求定位，并将接触线的水平负载传递给支柱。

上部固定绳与下部固定绳之间用两根直径4mm 的镀锌铁丝编成的垂直吊线连接。

由于上、下部固定绳只承受水平力，负载不大，所以一般采用GJ —50镀锌钢绞线。

我国目前采用的软横跨是绝缘式软横跨，即横向承力索、上部固定绳、下部固定绳均对地绝缘。

绝缘式软横跨便于带电检修。

二、软横跨的节点由于软横跨的种类较多，结构比较复杂，所用的零部件也多，调整也比较麻烦。

为了能表达各种类型软横跨装配，在设计上通常将软横跨结构分解归纳为一图2-10-1 软横跨示意图 1—横向承力索；2—上部固定绳；3—下部固定绳；4—直吊线；5—斜吊线； 6—纵向承力索；7—定位器；8—接触线；9—悬式绝缘子；10—钢柱；11—站台定数量的节点。

用不同的节点结合起来，便组成不同类型的软横跨形式，可满足不同情况的悬挂要求。

链形悬挂软横跨安装如图2—10—2所示。

三、软横跨的的基本要求及其安装安装好的软横跨应保证架设悬挂负荷后，软横跨各部尺寸符合设计规定；各绝缘子串及零配件安装位置正确、整齐、美观；直吊线要垂直；上、下部固定绳基本上呈水平状态。

接触网中的软横跨与硬横跨作者：杜巧玲吴文艾来源：《科技风》2017年第17期摘要：目前，随着国内外高速铁路的迅速发展，软横跨与硬横跨被广泛采用，比如我国的“八纵八横”及广（州）深（圳）线等，在国外，比如法国、英国、日本等国家都对它们有广泛的应用。

一般情况下，接触网的单线路腕臂架设方式不适合于站场，如果站场中单线路支柱腕臂架设过多会影响行车作业效率以及车站工作值班人员对信号的瞭望；其次如果股道间距太小难以满足单线路设立支柱的要求，所以站场中多采用软横跨或硬横跨形式。

关键词：接触网；硬横跨；软横跨一、软横跨与硬横跨概述（一）软横跨我们将站场中多股道接触悬挂通过单横向或者双横向线索悬挂在站场两侧支柱上的这种线路腕臂装配方式称为软横跨，软横跨通过它的各部分是否对地绝缘分为绝缘软横跨和非绝缘软横跨，目前出于对检修人员的安全考虑我国常用的是绝缘软横跨，便于它的带电检修。

（二）硬横跨我们将站场中多股道接触悬挂通过钢架结构架设在线路两侧支柱上方的线路腕臂装配方式称为硬横跨。

硬横跨分为一般斜拉式连续硬横跨和大跨度斜拉式连续硬横跨两种类型。

二、软横跨与硬横跨的结构组成（一）软横跨的结构分析由下图可以看出软横跨的组成：线路两侧的支柱，该支柱可以采用钢柱或钢筋混凝土支柱；线路上方的横向承力索，它是软横跨的主要构件，起着承受各股道接触悬挂的全部垂直负载，根据负载重量分为单横向承力索和双横向承力索；一般情况下横向承力索选用GJ—70镀锌钢绞线，根据承受的重量并且计算可选用一根或两根；上、下部定位索，它的作用是将线索在水平方向上加以固定；横向承力索与上部固定绳之间用垂直的吊弦连接，各股道的纵向负载一般由上部固定绳进行固定，同时将其水平负载传递给支柱，下部固定绳一般用于对定位器进行固定，以满足对各股道接触线定位的技术要求，同时用于给支柱将接触线上的水平负载进行传递。

上部固定绳与下部固定绳之间用垂直吊线连接，上、下部固定绳一般采用GJ—50镀锌钢绞线。

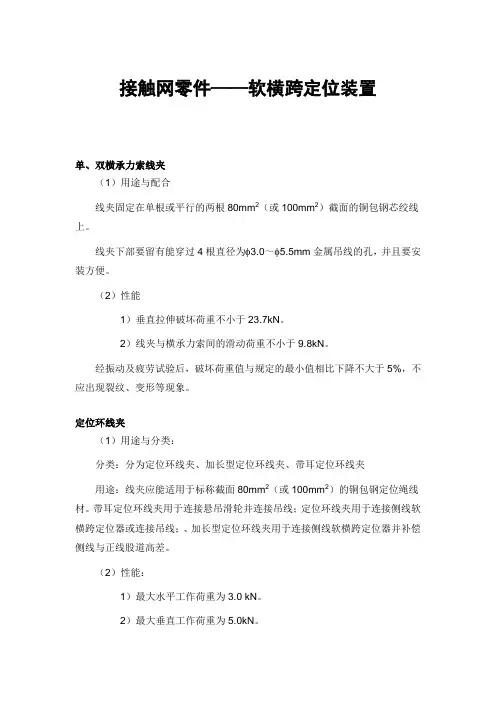

接触网零件——软横跨定位装置
单、双横承力索线夹
（1）用途与配合
线夹固定在单根或平行的两根80mm2（或100mm2）截面的铜包钢芯绞线上。

线夹下部要留有能穿过4根直径为φ3.0～φ5.5mm金属吊线的孔，并且要安装方便。

（2）性能
1）垂直拉伸破坏荷重不小于23.7kN。

2）线夹与横承力索间的滑动荷重不小于9.8kN。

经振动及疲劳试验后，破坏荷重值与规定的最小值相比下降不大于5%，不应出现裂纹、变形等现象。

定位环线夹
（1）用途与分类：
分类：分为定位环线夹、加长型定位环线夹、带耳定位环线夹
用途：线夹应能适用于标称截面80mm2（或100mm2）的铜包钢定位绳线材。

带耳定位环线夹用于连接悬吊滑轮并连接吊线；定位环线夹用于连接侧线软横跨定位器或连接吊线；、加长型定位环线夹用于连接侧线软横跨定位器并补偿侧线与正线股道高差。

（2）性能：
1）最大水平工作荷重为3.0 kN。

2）最大垂直工作荷重为5.0kN。

3）滑动荷重不小于4.9 kN。

4）水平破坏荷重不小于9 .0kN。

5）垂直破坏荷重不小于15.0kN。
