楼梯平法识图.

楼梯平法识图.

外围标注：表达梯板的平面几何尺寸和楼梯间的平面尺寸。
绘制板式楼梯平法施工图时，尚需在图中绘制楼梯竖向 布置简图，标注的内容包括各跑梯板类型代号及序号、个层 梯板类型代号及序号、楼层平台板代号及序号、层间平台板 代号及序号、梯梁楼层结构标高、层间结构标高等。 板式楼梯类型及特征 1.板式楼梯类型 主要有两组共11种类型 第一组有5种类型：AT、BT、CT、DT、ET
楼梯平面注写方式
梯楼层、层间平台板构造如图所示。要点为： ①图8-16中的截面符号仅为指示标准构造详图的 表达部位而设，正式设计图中不需绘制截面符 号和详图； ②平台板上部构造钢筋的配置及入板内长度，因 其支座的不同而异。具体设计时应注意符合相 应规范要求。 ③平台板平面注写内容可以标注在相同标高的楼梯平法施 工图上。 ④板长跨方向与混凝土梁或剪力墙浇注到一起时，其支座 配筋构造与右边支座相同。
原位注写的内容为楼层与层间平板支座上部纵向与横向配 筋，横向配筋的外伸长度。当平板上部横向钢筋贯通配置 时，仅需在一侧支座标注，并加注“通长”二字，对面一 侧 支座不注，如图8-9b所示。梯板的分布钢筋注写在图名的 下方。
4.FT～LT型梯板上部纵向与横向配筋、下部纵向与横向配筋、 上部横向配筋的外伸长度，均由设计者按照FT～LT型楼梯 的平面注写方式分别注明;梯板的分布钢筋由设计者注写 在楼梯平面图的图名下方。 5.上下相邻两层或两标准层改变梯板类型或序号时，其“自 然转换”部位在楼层平板位置，且其下层或下标准层的终 止标高与上层或上标准层的起始标高在同一楼层平板处， 标准图集的表示方法示例均按“自然转换”绘制。 6.当甲、乙两部构成错层结构并共用楼梯时，甲部层间平板 即为乙部楼层平板(反之亦然)，设计时应予以注明。 建筑专业地面、楼层平板和层间平板的建筑面层厚度 通常与楼梯踏步面层厚度不同，为使建筑面层做好后的楼 梯踏步等高，各型楼梯踏步段的所有踏步需要沿斜梯板整 体推高，而最后一级踏步高度要相应减小，其推高值与减 小值的取值方法详见相应的标准构造详图。

楼梯平法识图

楼梯平法识图

与主体结构的整体性不好，
属于抗震薄弱部，需要有
一定的抗震措施。
16G101-2图集中给出了
ATa，ATb，ATc三种楼梯 （见图6-8），它们都有
图6-8 ATa，ATb，ATc型楼梯截面形状与支座位置示意图
抗震构造措施，其中只有ATc型楼梯参与结构整体抗震计算。
楼梯平法识图
1.集中标注
楼梯集中标注的内容有五项，具体规定如下。 （1）梯板类型代号与序号，如AT××。 （2）梯板厚度，注写为 ×××。当为带平板的梯板且梯段板厚度和平板厚度不同时， 可在梯段板厚度后面括号内以字母P打头注写平板厚度。
混凝土结构平法识图
楼梯的分类
板式楼梯
梁氏楼梯
悬挑楼梯
旋转楼梯
板式楼梯的分类
1.一跑楼梯
AT型：梯板全部由踏步段构成， 两梯梁之间没有低端平板、高端平板及 中位平板，如图6-1所示。
图6-1 AT型楼梯截面形状与支座位置示意图
板式楼梯的分类
1.一跑楼梯
BT型：梯板由低端平板和踏步段 构成，两梯梁之间有低端平板和踏步段， 如图6-2所示。
图6-6 FT型楼梯截面形状与支座位置示意图
板式楼梯的分类
2.两跑楼梯
GT型：梯板由层间平板和踏步段 构成，层间平板采用三边支承，梯板段 采用单边支承（在梯梁上），如图6-7 所示。
图6-7 GT型楼梯截面形状与支座位置示意图
板式楼梯的分类
3.抗震楼梯
在施工时，楼梯并不
与主体结构一起施工，而
是后期浇筑。因此，楼梯
图6-2 BT型楼梯截面形状与支座位置示意图
板式楼梯的分类
1.一跑楼梯
CT型：梯板由踏步段和高端平板 构成，两梯梁之间有高端平板和踏步段， 如图6-3所示。

楼梯平法三维示意图(识图规则与标准构造详图6~10)

楼梯平法三维示意图(识图规则与标准构造详图6~10)

光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。

ab用于设计按铰接的情况，括号内数据0.6L ab用于设计考虑充分发挥钢筋抗拉强度的情况，具体工程中设计应指明采用何种情况。

.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。

上部纵筋需伸至支座对边再向下弯折。

高端梯梁上部纵筋梯板分布筋下部纵筋上部纵筋弯锚长度15d锚入长度≥5d且至少伸过支座中线低端梯梁图集号16G101-2-26 BT 型楼梯板配筋构造/也可直锚见平面图L a ≥20d低端平板长踏步段水平长L sn(=d s×m)n/4梯板分布筋上部纵筋上部纵筋下部纵筋≥5d且至少伸过支座中线15d≥0.35L a b(≥0.6L a b)高端梯梁L n/4bh(梯板厚度)L n梯板跨度hsb sA 型楼梯板配构造筋T型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板和踏步段构成，两部分的）双分平项为楼梯类型代号与项为上部纵筋及下配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构CT 型楼梯平面注写方式与适用条件图集号16G101-2-27 CT3,h=120:表示CT型楼梯板厚1201600/10:表示一跑高度为1600，一共10步，踏步高1600÷1012@200; 12@150:表示梯板上部筋为直径12的HRB400级钢筋间距200布置；下部受力筋为直径12间距150布置F8@250：表示分布筋为直径8的间距250布置。

HRB400级钢筋。

HPB300级钢筋。

图集号16G101-2-27 CT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯图集号16G101-2-28光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做2.图中上部纵筋锚固长度0.35L ab 用于设计按铰接的情况，括号内数据0.6L ab 用于设计考虑充分发挥钢筋抗拉强度的情况，具体工程中设计应指明采用何种情况。

楼梯平法识图

楼梯平法识图
造钢筋与伸入板内长度；平台板和梯板的分布钢筋注写在 图名下方。
寸和配筋。
外围标注：表达梯板的平面几何尺寸和楼梯间的平面尺寸。
绘制板式楼梯平法施工图时，尚需在图中绘制楼梯竖向 布置简图，标注的内容包括各跑梯板类型代号及序号、个层 梯板类型代号及序号、楼层平台板代号及序号、层间平台板 代号及序号、梯梁楼层结构标高、层间结构标高等。
5.2 板式楼梯类型及特征 1.板式楼梯类型 主要有两组共11种类型 第一组有5种类型：AT、BT、CT、DT、ET 第二组有6种类型： FT、GT、HT、JT、KT、LT
2.板式楼梯特征 第一组： （1）AT~ET每个代号代表一跑梯板。梯板主体为踏步板，
此外还包括低端平板、高端平板和中位平板。 （2）AT型板全部由踏步段构成；
BT型梯板由低端平板和踏步段构成； CT型梯板由踏步ET型梯板由低端踏步板、中位平板和高端踏步段构成。
伸的水平投影长度统一取不小于1/4梯段板净跨，设计不 标注。
（5）ET型楼梯的低端平板或高端平板的净长、中位平板的 位置及净长应具体工程不同而不同，上部纵筋因此有不同 的配筋形式，施工人员应根据施工图中的几何尺寸，按构 造详图规定选择相应的配筋形式。
5.3 板式楼梯的平面注写方式（AT）型
集中标注和外围标注 集中注写有4项内容： （1）梯板类型代号和序号 AT× × （2）梯板厚度 h （3）踏步段总高度 Hs=hs(m+1)

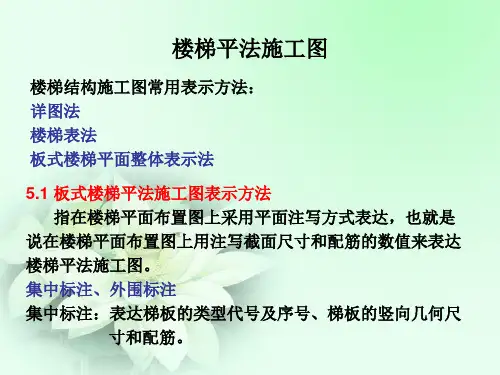

楼梯平法施工图
楼梯结构施工图常用表示方法： 详图法 楼梯表法 板式楼梯平面整体表示法
5.1 板式楼梯平法施工图表示方法 指在楼梯平面布置图上采用平面注写方式表达，也就是
说在楼梯平面布置图上用注写截面尺寸和配筋的数值来表达 楼梯平法施工图。 集中标注、外围标注 集中标注：表达梯板的类型代号及序号、梯板的竖向几何尺

《楼梯平法识图》

《楼梯平法识图》

精选版ppt
38
精选版ppt
5
精选版ppt
6
精选版ppt
7
精选版ppt8源自（3） AT~ET型梯板的两端分别以（低端和高端）梯梁为支 座，采用该组板式楼梯的楼梯间内部既要设置楼层梯梁， 也要设置层间梯梁，以及相应的平台板和层间平台板。
（4）AE~ET型梯板的下部纵筋由设计者按平面注写方式注 明，楼梯支座上部纵向钢筋按梯板下部纵筋的1/2配置，
寸和配筋。
精选版ppt
2
外围标注：表达梯板的平面几何尺寸和楼梯间的平面尺寸。
绘制板式楼梯平法施工图时，尚需在图中绘制楼梯竖向 布置简图，标注的内容包括各跑梯板类型代号及序号、个层 梯板类型代号及序号、楼层平台板代号及序号、层间平台板 代号及序号、梯梁楼层结构标高、层间结构标高等。
板式楼梯类型及特征 1.板式楼梯类型 主要有两组共11种类型 第一组有5种类型：AT、BT、CT、DT、ET 第二组有6种类型： FT、GT、HT、JT、KT、LT
体推高，而最后一级踏步高度要相应减小，其推高值与减
小值的取值方法详见相应的标准构造详图。
精选版ppt
29
精选版ppt
30
精选版ppt
31
精选版ppt
32
FT型楼梯平面注写方式、适用条件及钢筋构造
FT型楼梯的适用条件为:（1）楼梯间内不设置梯梁，矩 形梯板由楼层平板、两跑踏步段与层间平板三部分构成；(2)
楼层平板及层间平板。 2.FT～LT型梯板的构成分两类:
第一类:包括FT, GT, HT和JT型，由层间平板、踏步段和 楼层平板构成。采用FT～JT型梯板时，楼梯间内部不需要 设置楼层梯梁及层间梯梁。 第二类:包括KT和LT型，由层间平板和踏步段构成。采用 KT或LT型梯板时，楼梯间内部需要设置楼层梯梁及楼层平 台板，但不需要设置层间梯梁及层间平台板。

楼梯平法识图共12页

楼梯平法识图共12页

（3） AT~ET型梯板的两端分别以（低端和高端）梯梁为支 座，采用该组板式楼梯的楼梯间内部既要设置楼层梯梁， 也要设置层间梯梁，以及相应的平台板和层间平台板。
（4）AE~ET型梯板的下部纵筋由设计者按平面注写方式注 明，楼梯支座上部纵向钢筋按梯板下部纵筋的1/2配置，
且不小于 8200；上部纵向钢筋自支座边缘向跨内延伸
楼梯平法施工图
楼梯结构施工图常用表示方法： 详图法 楼梯表法 板式楼梯平面整体表示法
5.1 板式楼梯平法施工图表示方法 指在楼梯平面布置图上采用平面注写方式表达，也就是
说在楼梯平面布置图上用注写截面尺寸和配筋的数值来表达 楼梯平法施工图。 包括：集中标注、外围标注 集中标注：表达梯板的类型代号及序号、梯板的竖向几何尺
寸和配筋。
外围标注：表达梯板的平面几何尺寸和楼梯间的平面尺寸。
绘制板式楼梯平法施工图时，尚需在图中绘制楼梯竖向 布置简图，标注的内容包括各跑梯板类型代号及序号、个层 梯板类型代号及序号、楼层平台板代号及序号、层间平台板 代号及序号、梯梁楼层结构标高、层间结构标高等。
5.2 板式楼梯类型及特征 1.板式楼梯类型 主要有两组共11种类型 第一组有5种类型：AT、BT、CT、DT、ET 第二组有6种类型： FT、GT、HT、JT、KT、LT
2.板式楼梯特征 第一组： （1）AT~ET每个代号代表一跑梯板。梯板主体为踏步板，
此外还包括低端平板、高端平板和中位平板。 （2）AT型板全部由踏步段构成；
BT型梯板由低端平板和踏步段构成； CT型梯板由踏步段和高端平板构成； DT型梯板由低端平板、踏步板和高端平板构成； ET型梯板由低端踏步板、中位平板和高端踏步段构成。
的水平投影长度统一取不小于1/4梯段板净跨，设计不标 注。

楼梯平法识图.精选ppt

楼梯平法识图.精选ppt
楼梯平法识图
外围标注：表达梯板的平面几何尺寸和楼梯间的平面尺寸。
绘制板式楼梯平法施工图时，尚需在图中绘制楼梯竖向 布置简图，标注的内容包括各跑梯板类型代号及序号、个层 梯板类型代号及序号、楼层平台板代号及序号、层间平台板 代号及序号、梯梁楼层结构标高、层间结构标高等。
5.2 板式楼梯类型及特征 1.板式楼梯类型 主要有两组共11种类型 第一组有5种类型：AT、BT、CT、DT、ET 第二组有6种类型： FT、GT、HT、JT、KT、LT
5.3 板式楼梯的平面注写方式〔AT〕型
集中标注和外围标注 集中注写有4项内容： 〔1〕梯板类型代号和序号 AT× × 〔2〕梯板厚度 h 〔3〕踏步段总高度 Hs=hs(m+1)
Hs：踏步高；m+1：踏步数 〔4〕梯板配筋 图名下方注写梯板及平台板的分布钢平台板的注写
平台板中部注写内容有4项：
〔3〕 AT~ET型梯板的两端分别以〔低端和高端〕梯梁为支 座，采用该组板式楼梯的楼梯间内部既要设置楼层梯梁， 也要设置层间梯梁，以及相应的平台板和层间平台板。
〔4〕AE~ET型梯板的下部纵筋由设计者按平面注写方式注 明，楼梯支座上部纵向钢筋按梯板下部纵筋的1/2配置，
3 板式楼梯的平面注写方式〔AT〕型 第一组有5种类型：AT、BT、CT、DT、ET 〔5〕ET型楼梯的低端平板或高端平板的净长、中位平板的位置及净长应具体工程不同而不同，上部纵筋因此有不同的配筋形式，施 工人员应根据施工图中的几何尺寸，按构造详图规定选择相应的配筋形式。
梯板主体为踏步板，此外还包括低端平板、高端平板和中位平板。
2 板式楼梯类型及特征 〔1〕梯板类型代号和序号 AT× × 〔1〕AT~ET每个代号代表一跑梯板。 〔1〕平台板代号和序号PTB × × 第二组有6种类型： FT、GT、HT、JT、KT、LT 上部纵向钢筋自支座边缘向跨内延伸的水平投影长度统一取不小于1/4梯段板净跨，设计不标注。 平台板和梯板的分布钢筋注写在图名下方。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伸的水平投影长度统一取不小于1/4梯段板净跨，设计不 标注。
（5）ET型楼梯的低端平板或高端平板的净长、中位平板的 位置及净长应具体工程不同而不同，上部纵筋因此有不同 的配筋形式，施工人员应根据施工图中的几何尺寸，按构 造详图规定选择相应的配筋形式。
A
6
5.3 板式楼梯的平面注写方式（AT）型
集中标注和外围标注 集中注写有4项内容： （1）梯板类型代号和序号 AT× × （2）梯板厚度 h （3）踏步段总高度 Hs=hs(m+1)
A
3
A
4
A
5
（3） AT~ET型梯板的两端分别以（低端和高端）梯梁为支 座，采用该组板式楼梯的楼梯间内部既要设置楼层梯梁， 也要设置层间梯梁，以及相应的平台板和层间平台板。
（4）AE~ET型梯板的下部纵筋由设计者按平面注写方式注 明，楼梯支座上部纵向钢筋按梯板下部纵筋的1/2配置，
且不小于 8@200；上部纵向钢筋自支座边缘向跨内延

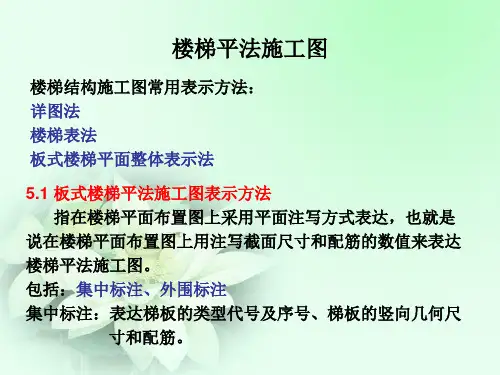

楼梯平法施工图
楼梯结构施工图常用表示方法： 详图法 楼梯表法 板式楼梯平面整体表示法
5.1 板式楼梯平法施工图表示方法
指在楼梯平面布置图上采用平面注写方式表达，也就是
说在楼梯平面布置图上用注写截面尺寸和配筋的数值来表达
楼梯平法施工图。
包括：集中标注、外围标注
集中标注：表达梯板的类型代号及序号、梯板的竖向几何尺
Hs：踏步高；m+1：踏步数 （4）梯板配筋 图名下方注写梯板及平台板的分布钢筋。
A
7
楼梯平面注写方式
A
8
设计实例
A
9
5.4 板式楼梯平台板的注写
平台板中部注写内容有4项： （1）平台板代号和序号PTB × × （2）平台板厚度h （3）平台板下部短跨方向配筋（S配筋） （4）平台板下部长跨方向配筋（L配筋） S配筋和L配筋之间用“/”分隔开；在板内四周原为注写构
造钢筋与伸入板内长度；平台板和梯板的分布钢筋注写在 图名下方。A10A Nhomakorabea11
A
2
2.板式楼梯特征 第一组： （1）AT~ET每个代号代表一跑梯板。梯板主体为踏步板，
此外还包括低端平板、高端平板和中位平板。 （2）AT型板全部由踏步段构成；
BT型梯板由低端平板和踏步段构成； CT型梯板由踏步段和高端平板构成； DT型梯板由低端平板、踏步板和高端平板构成； ET型梯板由低端踏步板、中位平板和高端踏步段构成。
寸和配筋。
A
1
外围标注：表达梯板的平面几何尺寸和楼梯间的平面尺寸。
绘制板式楼梯平法施工图时，尚需在图中绘制楼梯竖向 布置简图，标注的内容包括各跑梯板类型代号及序号、个层 梯板类型代号及序号、楼层平台板代号及序号、层间平台板 代号及序号、梯梁楼层结构标高、层间结构标高等。
5.2 板式楼梯类型及特征 1.板式楼梯类型 主要有两组共11种类型 第一组有5种类型：AT、BT、CT、DT、ET 第二组有6种类型： FT、GT、HT、JT、KT、LT
