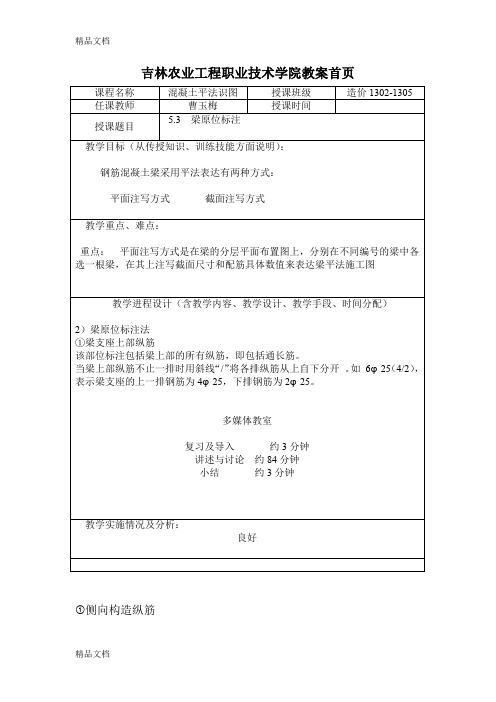

吉林农业工程职业技术学院教案首页课程名称混凝土平法识图授课班级造价1302-1305 任课教师曹玉梅授课时间5.3 梁原位标注授课题目教学目标（从传授知识、训练技能方面说明）：钢筋混凝土梁采用平法表达有两种方式：平面注写方式截面注写方式教学重点、难点：重点：平面注写方式是在梁的分层平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值来表达梁平法施工图教学进程设计（含教学内容、教学设计、教学手段、时间分配）2）梁原位标注法①梁支座上部纵筋该部位标注包括梁上部的所有纵筋，即包括通长筋。
当梁上部纵筋不止一排时用斜线“/”将各排纵筋从上自下分开。
如6φ25（4/2），表示梁支座的上一排钢筋为4φ25，下排钢筋为2φ25。
多媒体教室复习及导入约3分钟讲述与讨论约84分钟小结约3分钟教学实施情况及分析：良好侧向构造纵筋②箍筋的标柱规则当箍筋分为加密区和非加密区时，用斜线“/”分隔，肢数写在括号内。
当抗震结构中的框架梁采用不同的箍筋间距和肢数时，也可用斜线“/”将其分隔开表示。
例如13φ8@150/200(4)，表示梁的两端各有13个φ8箍筋，间距为150；梁跨中箍的间距为200，全部为4肢箍。
又如13φ8@150(4)/150(2)，表示梁两端各有13个φ8的4肢箍，间距150；梁跨中为φ8双肢箍箍筋间距为150。
③梁上部通长筋和架立筋的标注规则在梁上部既有通长钢筋又有架立筋时，用“+”号相联标柱，并将通长筋写在“+”号前面，架立筋写在“+”号后面并加括号。
例如，当梁配置四肢箍时，用2φ22+（2φ12）表示，其中2φ22为通长筋，（2φ12）为架立钢筋。
上部、下部纵筋均为通长筋的表示若梁上部仅有架立筋无通长钢筋，则全部写入括号内。
当梁的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相同，此时可将标注写在梁的下侧，并用分号“；”隔开。
表示梁上部为3Φ22通长筋，梁下部为4Φ25通长筋。
平法钢筋识图L9（7B ）表示第g 号［灌架梁，7晤 两端布悬挑1 .贯通钢筋：指布置于梁的上部通长受力钢筋， 如图一。
L=各跨长之和-左支座内侧长度-右支座内侧长度+锚周长度+搭接长度端支座锚固长度的判别条件：平法系列（一） 梁8U0为一端带聂挑.（m ）为醐耀悬㈱,聂挑不计人胎我.例.（5。
表示骡7号框架梁.5静.TO 跳』a.车苗周LAEb.支座宽度—保护层厚度+ 15*dc.当楼层框架梁的纵向钢筋直锚长度＞=Lae 且＞=0.5hc + 5d时，可不必往上(下)弯锚，即支座宽度-保护层＞=126且＞=0.5hc+5d ,取锚周长度从03G101-1第54页中，我们可以知道KL梁因其情况不同，端支座有不同的锚固方式。
2.支座负筋：指布置于梁的上部支座处的负弯矩钢筋。
(1)端支座负筋，如图Ln/3I --- Ln/4 ----- ：I I计算公式：（Ln净跨长）上排钢筋长度=Ln/3+锚固长度下排钢筋长度=Ln/4+锚固长度锚固同梁上部贯通筋端支座的锚固注：P28中LN取支座两边较大一跨的净跨值。
上排钢筋长度=2*Ln/3+ 支座宽度下排钢筋长度=2*Ln/4+ 支座宽度3.架立筋：指梁上部连接两支座负弯矩钢筋的连接构造钢筋，起稳固箍筋的作用，如图四。
我短一「R 1■计算公式：（Ln净跨长）架立筋长度=Ln/3+2*搭接长度（现在软件中是150mm ）平法中规定，当贯通筋和架立筋同时存在时，取150mm。
4.下部钢筋：指布置于梁的下部通长受力钢筋，如图五。
I I ___ I I ___ I I ________ I I』一____ —II [ 11 । r 11计算公式：（Ln净跨长；注：下部钢筋，不分上下排）框架梁下部钢筋= 净跨长度+2*锚固长度（或0.5HC+5D）注：指中间梁跨是短跨的时候，可以直接通过的负筋，如图六ILn/3 , Ln/3上...... _________________________ 1I—*Ln/4'J ” 1— 5/4^—II I I ]I I I I计算公式：（Ln净跨长）上排长度=Ln/3+支座宽度+净跨长度+支座宽度+ Ln/3下排长度=Ln/4+支座宽度+净跨长度+支座宽度+ Ln/46.下部不伸入支座钢筋：梁的下部两端不伸入支座内锚固的受力钢筋。
平法识图认识总结平法识图的认识及总结本学期了解一些关于平法识图的知识，并发现了其应用的广泛性。
通过老师的讲解和平法图解的了解学习，进一步知晓了建筑构件中一些钢筋的配置以及布置方法，进一步了解了有关建筑识图的知识。
混凝土结构施工图平面整体表示方法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。
平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。
学习平法图集应在理解的基础上与实际的工作相结合进行分析加以运用，这样才能真正领悟平法的真正内涵。
平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。
一、梁平法两种标注：1.集中标注（1）梁编号：类型代号、序号、跨数、有无悬挑代号。
（2）梁截面尺寸。
当为等截面梁时, 用b×h表示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。
即为b×h1/h2。
（3）梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数值。
箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。
2、原位标注（1）梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。
当上部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。
如：6φ254/2：上一排纵筋为4φ25, 下一排纵筋为2φ25。
同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 注写时将角部纵筋写在前面。
《混凝土结构平法识图》教学教案课程名称: 混凝土结构平法识图总学时: 52第1章混凝土结构平法识图基础知识第2章梁平法识图与钢筋算量l取相邻两跨较大的净跨长。
（3）架立筋与支座负筋搭接150 mm。
（4）下部钢筋锚固长度: 带肋钢筋12d, 光圆钢筋15d。
平面为弧形的梁因有扭矩作用, 纵筋在支座处受力, 所以锚入支座长度取ll。
（5）箍筋没有加密区, 如果端部采用不同间距的箍筋, 需注明根数。
2.3梁钢筋计算实例例题1：计算多跨楼层框架梁KL1的钢筋量, 如图所示。
例题2：某现浇楼层框架结构, 框架梁截面尺寸为Δ×ℎ=0.3 Δ×0.6 Δ, 楼板厚度为100 mm, 柱子截面尺寸Δ=ℎ=0.5 Δ, 柱、梁保护层厚度为20 mm；相邻两榀框架间距为3.6 m。
在荷载作用下框架梁的内力如图2-36所示。
采用C20混凝土, HRB335级钢筋,Δ1=1.0,ΔΔ=0.550,ΔΔ=40 mm；柱纵筋类别为HRB335, 直径为25 mm；柱箍筋类别为HPB300, 直径为8 mm。
轴线与柱中线重合。
试求框架梁的配筋情况。
（环境类别一类、四级抗震）第3章柱平法识图与钢筋算量可概括为：内侧边钢筋按中柱钢筋构造要求, 外侧边钢筋按边柱（角柱）钢筋构造要求, 即内侧边钢筋直锚或弯锚, 外侧边钢筋“柱包梁”或“梁包柱”。
七、框架柱箍筋构造及计算原理需要注意: 剪跨比不大于2的柱, 或因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱（即短柱）, 一级和二级框架的角柱, 都要全高加密；纵筋搭接接头范围内也需箍筋加密。
柱箍筋的构造要点如下。
（1）柱纵向钢筋与复合箍筋排布应遵循对称均匀原则, 箍筋转角处应有纵向钢筋。
（2）柱复合箍筋应采用截面周边外封闭大箍加内封闭小箍的组合方式（大箍套小箍）, 内部复合箍筋的相邻两肢形成一个内封闭小箍, 当复合箍筋的肢数为单数时, 设置一个单肢箍。
沿外封闭箍筋周边箍筋局部重叠不宜多于两层。
实用文档Xxxxxxxxx教案本学年 xxxxxxxxxxxx 第 x 学期课程平法识图与钢筋算量教材平法识图与钢筋算量班级 xxxxxxxx 专业 xxxxx 总计划课时 72 本学期计划课时 72 教学系（部） xxxxxxxxx 教研室 xxxxxxx 任课教师 xxxxxxxxxxxxx周次节次本课程已完成 0学时，本次教学为本学期的第三、布置作业每人翻阅整套建筑施工图。
月日周次节次本课程已完成 1学时，本次教学为本学期的第熟悉平法制图的概念“平法制图”是混凝土结构施工图中“平面整体表示方法制图规则”的图示方法简称。
的特点主要有两点：一是“平面表示”，二是“整体标注”。
构平面图”上，同时进行梁、柱、墙、板各种构件钢筋数据的标注。
日周次节次本课程已完成 2学时，本次教学为本学期的第基本知识钢筋种类、钢筋符号、保护层梁配筋板配筋二、钢筋符号年月日周次本课程已完成 2学时，本次教学为本学期的第四、钢筋锚固和弯钩二、集中标注、原位标注年月日周次节次本课程已完成 3学时，本次教学为本学期的第:、支座负筋长度、架立筋长度、构造腰筋长度、侧面受扭纵向钢筋（受扭腰筋）长度解析过程：二、非框架梁（L）钢筋计算非框架梁的钢筋计算原理与框架梁类似。
由于非框架梁支座很小，多跨情况的下部通长筋如果定尺长度不够一般按下部非通长筋处理。
一、画点第一步：点击工具栏中的“楼层选择”下拉菜单切换到基础层；第二步：在工具导航栏中选择“基础”并切换到“独立基础”；第三步：在“选择构件”状态下点击工具栏中的按钮，在弹出的构件管理窗口中点击“新建”按钮并选择“新建独立基础”，把名称“DJ-1”改为“DJ1”；第四步：在基础底长处输入“1200”，基础底宽处输入“1200”，基础高度处输入“第五步：点击“选择构件”按钮退出构件管理窗口。
解析过程: 纵筋的计算年月日周次节次本课程已完成 8学时，本次教学为本学期的第教学内容与教学过程设计ｂ、箍筋、拉筋根数计算年月日周次节次本课程已完成9学时，本次教学为本学期的第基础插筋：一般基础和柱子是分开施工的，这时候柱子的钢筋如果直接留到基础里，由于钢筋很长不方便施工，所以就甩出来一段钢筋用于柱子的钢筋搭接用，大小和根数应该和柱上课年月日周次节次本课程已完成10学时,本次教学为本学期的第日期教学目标教学重点教学难点教学内容与教学过程设计三、梁板式筏形基础柱插筋周次节次本课程已完成11学时,本次教学为本学期的第四、纯筏板式筏形基础柱插筋不长不长：不存在五、独立、条基、承台基础柱插筋基础容许竖向直锚深度：分够长与不长。
