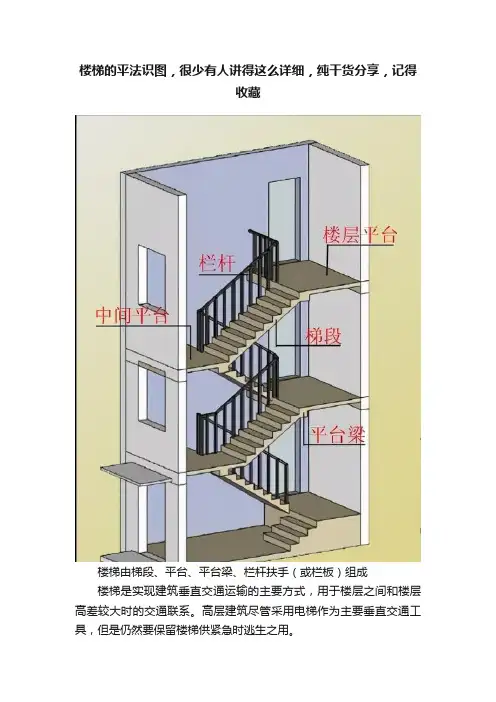

楼梯的平法识图，很少有人讲得这么详细，纯干货分享，记得收藏楼梯由梯段、平台、平台梁、栏杆扶手（或栏板）组成楼梯是实现建筑垂直交通运输的主要方式，用于楼层之间和楼层高差较大时的交通联系。
高层建筑尽管采用电梯作为主要垂直交通工具，但是仍然要保留楼梯供紧急时逃生之用。
楼梯三维图首先大家看这张图片，这就是楼梯三维图。
从三维图中可以看出，图中AT3为梯段（踏步段）、TL为梯梁、PTB1为休息平台。
楼梯识图必须得有立体感，要有一定空间想象能力。
接下来我们看下楼梯的剖面图，也是结构图。

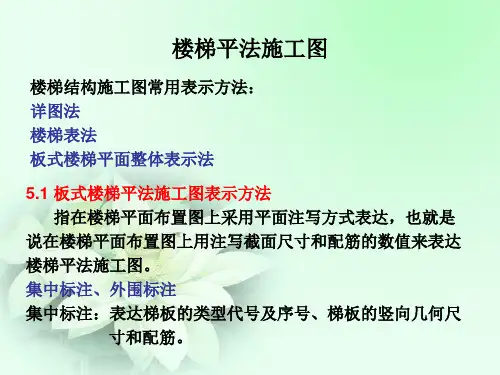

楼梯集中标注它的集中标注的内容一共有五项，大家记住这张图，我们分别来看下怎么规定的。
第一项内容是梯板类型代号与序号，如AT××。
DT××，CT××这些就是按照16G图集上规定的类型，具体截面形状示意图可以参照图集做法。
楼梯包含12 种类型，详见下表。
各梯板截面形状与支座位置示意图见《国家建筑标准设计图集》（16G101-2）的详图部分。
国家建筑标准设计图集第二项内容是梯板厚度，注写方式为h=多少。
H=100表示梯板厚度等于100mm。
梯板厚度看这张配筋构造图，这个位置就是梯板厚度，梯板厚度是不考虑踏步高度的，这点儿要注意。
也就是我画的这块儿高度，不包括踏步。
当梯板由踏步段和平板构成，且踏步段梯板厚度和平板厚度不同时，可在梯板厚度后面括号内以字母P 打头注写平板厚度。
了解完这些，我们继续往下看集中标注内容，第三列表示梯板支座上部纵筋和下部纵筋，梯板支座上部纵筋，下部纵筋，之间以“ ；”分隔。
看这张图AT配筋构造图，大家就好理解了。
AT型楼梯板配筋构造最后一项内容就是梯板分布筋，起着固定纵筋的作用。
以F 打头注写分布钢筋具体值，我们回到刚才那张配筋构造图，这些小黑点的位置就是分布筋。
楼梯平法施工图的剖面标注识图今天就分享到这里，还有一部分内容没讲到，我们下次再讲，谢谢大家。
÷8图集号16G101-2-29DT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。
2.图中上部纵筋锚固长度0.35Lab用于设计按铰接的情况，括号内数据0.6Lab用于设计考虑充分发挥钢筋抗拉强度的情况，具体3.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。
4.上部纵筋需伸至支座对边再向下弯折。
低端梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部纵筋下部受力筋梯板分布筋上部纵筋高端梯梁图集号16G101-2-30DT 型楼梯配筋构造形式/也可直锚见平面图梯板分布筋上部纵筋15d≥0.35L ab (≥0.6L ab )L a高端梯梁L sn/5h≥5d ,＞b /2下部纵筋L aL a下部纵筋b sb s,＞b /2L aL a≥20dL L n低端平板长踏步段水平长L sn(=d s ×m )≥L n/4上部纵筋h (梯板厚度)L n 梯板跨度h sD型楼梯板配构造筋L L n高端平板长bT型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板,中位平板和高端踏步段构成，高,低踏步段项为楼梯类型代号与序号ETXX;第2项为项为上部纵筋及下部纵筋;第5项为梯板分布筋。
设计配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图（现浇混图集号16G101-2-31 ET型楼梯平面注写方式与适用条件光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。
高端楼层梯梁低端楼层梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部受力筋下部受力筋下部受力筋梯板分布筋上部受力筋h sb s h上部纵筋≥0.35L (≥0.6L a b )≥5d 且至少伸过支座中线高端楼层梯梁梯板分布筋下部纵筋Lmn 中位平板长(以上表面为准）高端踏步段水平长b s×m h =L hsnL n 梯板跨度b15dL aL ahE 型楼梯板配筋构造T型楼梯的适用条件为：①矩形楼梯由楼层平板,两跑踏步段与层间平板三部分构成,楼梯间内不设置梯梁;墙体位于平板外侧;②楼层平板及层间平板均采用三边支撑,另一边与踏步段相连;③同一楼层内各踏步段的水平相等,高度相等(即等分楼层高度)凡是满足以上条件的楼梯项为楼梯类型代号与序当平板厚度与梯板厚度不同时，板厚标注方式见本图集制图规则第5项为梯板分布筋（梯板分布钢筋也可在平面图中注写或统一说明）原位注写的内容为楼层与层间平板上部横向配筋与伸出长度。
