普速线路吉斯玛分段绝缘器检修标准化作业指导书

普速线路消弧分段绝缘器（DXF-1.6II）安装标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. 消弧分段绝缘器（DXF-1.6II）安装指导书 (2)4.1. 准备工作 (2)4.2. 安装技术标准 (4)4.3. 安装作业流程 (6)4.4. 安装过程中存在问题处理方法 (9)4.5. 安装过程中安全风险点及卡控措施 (10)1.适用范围本作业指导书适用于供电段管内普速线路消弧分段绝缘器（DXF-1.6II）安装和常见问题处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.消弧分段绝缘器（DXF-1.6II）安装指导书4.1.准备工作4.1.1 人员：8-12人4.1.2 工具序号名称规格单位数量备注1 接触网作业车（梯车）台 12 卡线器个 23 钢丝套Ф12.5 个 24 断线钳900 把 15 链条式手扳葫芦3t 台 16 工具包个 27 水平尺500-600mm 把 1 能测两个方向8 梅花扳手16．18mm 把 2 各2把9 扭力扳手20-100N 把 2 配16、18mm各2套10 呆扳手16mm 把 111 手工工具套 212 绝缘吊绳10m（Ф10）根 1 吊料具13 线坠0.25kg 个 1 配绳14 活口扳手450mm 把 115 钢卷尺5m 把 116 白粉笔若干17 导线揻弯器把 1 可用葫芦把或自制18 钢锯把 1 带备用锯条19 断线钳900mm 把 120 弹簧秤把 121 锉刀把 122 扭铁板把 4 根据接触线型号选用23 钢卷尺5mm 把 124 几何参数激光测量仪套 125 个人工具套 2 不少于2套26 防护工具套 2 不少于2套27 通讯工具台 5 不少于5台4.1.3 材料序号名称规格单位数量备注1 分段绝缘器本体组 12 承力索绝缘子爬距1600mm 件 1 硅橡胶3 接头线夹套 2 带螺栓、止动垫圈4 并沟线夹套 6 带螺栓、止动垫圈5 调节吊弦线支撑件 46 花篮螺丝套 47 调节吊弦线根 4 配心形环、带止动垫圈夹紧螺栓8 承力索吊弦线夹件 2 带螺栓、止动垫圈9 承力索终锚线夹套 2 根据现场承力索选用10 接触线750 mm 根 2 同现场接触线型号11 镀锌铁丝Φ1.6 mm 米 612 包扎布用布包扎包扎绝缘子用13 毛巾张 1 清洗绝缘用4.1.4 资料：接触网平面布置图、安装图、分段使用说明。

普速线路XTK分相绝缘器检修标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. XTK分相绝缘器检修指导书 (2)4.1. 准备工作 (2)4.2. 检修技术标准 (3)4.3. 检修作业流程 (6)4.4. 检修过程中关键问题的处理方法 (6)4.5. 检修过程中安全风险点及卡控措施 (10)1.适用范围本作业指导书适用于供电段管内普速线路XTK分相绝缘器检修和常见问题处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.XTK分相绝缘器检修指导书4.1.准备工作4.1.1 人员：车梯作业不少于12人、作业车作业不少于8人（不含司机）4.1.2 工具序号工具名称型号单位数量备注1 接触网作业车或车梯台 12 工具包个 13 力矩扳手套 24 内六角扳手套 15 铁榔头把 16 挫刀把 17 钢卷尺把 18 水平尺600 把 19 游标卡尺把 110 接触线五轮较直器套 111 木榔头（橡胶锤）把 112 测量工具测量仪或测杆套 113 安全工具14 防护工具4.1.3 材料序号材料名称型号单位数量备注1 引弧棒套 12 酒精瓶 13 整体吊弦与线型匹配根124 垫圈个若干各种型号5 螺栓套若干各种型号6 弹簧销个适量7 开口销个适量各种型号8 销钉个适量各种型号9 毛巾张 210 钙基脂润滑油袋 111 不锈钢丝 3.5 m 适量12 绑扎线 1.6 m 适量4.1.4 资料：接触网平面布置图、安装图、分相使用说明。

普速线路XTK分相绝缘器安装标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. XTK分相绝缘器安装指导书 (2)4.1. 准备工作 (2)4.2. 安装技术标准 (4)4.3. 安装作业流程 (5)4.4. 安装过程中安全风险点及卡控措施 (5)1.适用范围本作业指导书适用于供电段管内普速线路XTK分相绝缘器安装和常见问题处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.XTK分相绝缘器安装指导书4.1.准备工作4.1.1 人员：12-15人4.1.2 工具序号工具名称型号单位数量备注1 接触网作业车台 12 绝缘车梯台 13 大绳滑轮组1:3 套 14 单大绳20m 根 15 链条葫芦2-3T 个 16 钢丝套800mm 根 27 卡线器个 28 工具包个 19 力矩扳手套 210 内六角扳手套 111 铁榔头把 112 挫刀把 113 导线切割器台 114 导线炜弯器套 115 接触线五轮较直器套 116 木榔头（橡胶锤）把 117 毛巾张 218 测量工具测量仪或测杆套 119 安全工具20 防护工具4.1.3 材料序号材料名称型号单位数量备注1 器件式分相器套 1 中性区导线已预制连接2 复合绝缘子个 33 悬式绝缘子串 34 整体吊弦与线型匹配根125 垫圈个若干各种型号6 螺栓套若干各种型号7 弹簧销个适量8 开口销个适量各种型号9 销钉个适量各种型号10 钙基脂润滑油袋 111 铁线 4.0 m 适量12 绑扎线 1.6 m 适量4.1.4 资料：接触网平面布置图、安装图、分相使用说明。

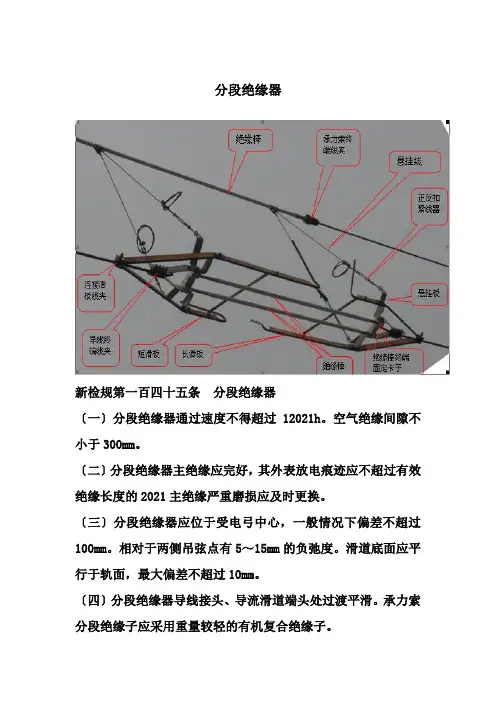

分段绝缘器新检规第一百四十五条分段绝缘器〔一〕分段绝缘器通过速度不得超过12021h。

空气绝缘间隙不小于300mm。

〔二〕分段绝缘器主绝缘应完好，其外表放电痕迹应不超过有效绝缘长度的2021主绝缘严重磨损应及时更换。

〔三〕分段绝缘器应位于受电弓中心，一般情况下偏差不超过100mm。

相对于两侧吊弦点有5～15mm的负弛度。

滑道底面应平行于轨面，最大偏差不超过10mm。

〔四〕分段绝缘器导线接头、导流滑道端头处过渡平滑。

承力索分段绝缘子应采用重量较轻的有机复合绝缘子。

〔五〕分段绝缘器不应长时间处于对地耐压状态。

雨、雪、雾、霾、冻雨等恶劣天气下，起电分段作用的隔离开关严禁处于分闸状态。

隔离开关应在作业开始前30分钟内断开，在作业间歇时间大于30分钟时应闭合，继续作业时再断开，作业结束后应及时闭合。

〔六〕分段绝缘器安装位置符合规定，距离定位点不得小于2m。

一、维修工程及作业标准1、绝缘件及绝缘间隙检查维修标准〔1〕绝缘棒外表应清洁、无烧伤、裂纹，外表放电痕迹不应超过有效长度的2021绝缘棒直径为2021m的圆形棒，每面磨损小于mm 。

〔2〕两绝缘棒的中心距离为80 mm，同一侧两滑板的放电角隙的夹角为60°，空气间隙〔角隙〕≥300 mm。

2、整体及各部配合参数检查维修标准〔1〕接触线和承力索形成的截面必须与轨平面垂直，并处于轨道中心，允许误差±50 mm。

〔2〕滑板下边缘必须低于绝缘棒末端下边缘4mm。

从接触线到滑板的过渡以及从滑板到绝缘棒的过度不应有任何高度差异。

〔3〕如果由于电弧使滑板下边缘与消弧角上边缘之间的距离小于100mm或滑板的剩余截面不能保证稳定性〔滑板磨损＞3mm时〕，需要更换。

〔4〕分段绝缘器安装高度，严格按设计行车速度所要求的抬升力，用钢尺和弹簧称测取所安装的高度值，允许偏差为±5mm。

不同行车速度所要求的抬升力如下：100㎞/h为100N，160㎞/h 为120212021/h为150N。

普速线路消弧分段绝缘器（DXF-1.6II）检修标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. 消弧分段绝缘器（DXF-1.6II）器检修指导书 (2)4.1. 准备工作 (2)4.2. 检修技术标准 (4)4.3. 检修作业流程 (6)4.4. 检修过程中关键问题的处理方法 (7)4.5. 检修过程中安全风险点及卡控措施 (7)1.适用范围本作业指导书适用于供电段管内普速线路消弧分段绝缘器（DXF-1.6II）检修和常见问题处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.消弧分段绝缘器（DXF-1.6II）器检修指导书4.1.准备工作4.1.1 人员：车梯作业不少于12人、作业车作业不少于8人（不含司机）4.1.2 工具序号名称规格单位数量备注1 接触网作业车（梯车）台 12 卡线器个 23 钢丝套Ф12.5 个 24 断线钳900 把 15 链条式手扳葫芦3t 台 16 工具包个 27 水平尺500-600mm 把 1 能测两个方向8 梅花扳手16．18mm 把 2 各2把9 扭力扳手20-100N 把 2 配16、18mm各2套10 呆扳手16mm 把 111 手工工具套 212 绝缘吊绳10m（Ф10）根 1 吊料具13 线坠0.25kg 个 1 配绳14 活口扳手450mm 把 115 钢卷尺5m 把 116 白粉笔若干17 导线揻弯器把 1 可用葫芦把或自制18 钢锯把 1 带备用锯条19 断线钳900mm 把 120 弹簧秤把 121 锉刀把 122 扭铁板把 4 根据接触线型号选用23 钢卷尺5mm 把 124 几何参数激光测量仪套 125 个人工具套 2 不少于2套26 防护工具套 2 不少于2套27 通讯工具台 5 不少于5台4.1.3 材料序号名称规格单位数量备注1 分段绝缘器本体组 12 承力索绝缘子爬距1600mm 件 1 硅橡胶3 接头线夹套 2 带螺栓、止动垫圈4 并沟线夹套 6 带螺栓、止动垫圈5 调节吊弦线支撑件 46 花篮螺丝套 47 调节吊弦线根 4 配心形环、带止动垫圈夹紧螺栓8 承力索吊弦线夹件 2 带螺栓、止动垫圈9 承力索终锚线夹套 2 根据现场承力索选用10 接触线750 mm 根 2 同现场接触线型号11 镀锌铁丝Φ1.6 mm 米 612 包扎布用布包扎包扎绝缘子用13 毛巾张 1 清洗绝缘用14 酒精（中性清洗剂）公斤0.54.1.4 资料：接触网平面布置图、分段使用说明。

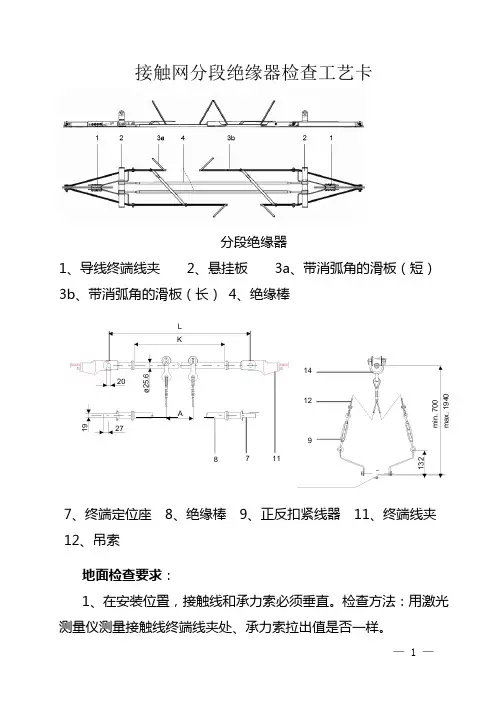

接触网分段绝缘器检查工艺卡分段绝缘器1、导线终端线夹2、悬挂板 3a 、带消弧角的滑板（短） 3b 、带消弧角的滑板（长） 4、绝缘棒ø25.6m i n . 700 m a x . 1940 19132LK142012A2798 7 117、终端定位座 8、绝缘棒 9、正反扣紧线器 11、终端线夹 12、吊索地面检查要求：1、在安装位置，接触线和承力索必须垂直。

检查方法：用激光测量仪测量接触线终端线夹处、承力索拉出值是否一样。

2、接触线和承力索必须垂直并处于轨道中心(允许误差: ±50 mm)。

检查方法：用激光测量仪测量接触线终端线夹处拉出值是否为0±50 mm.3、滑板下边缘必须低于绝缘棒末端下边缘4毫米，检查方法：用激光测量仪测量绝缘棒末端及与之相对应的滑板下边沿导线线高度，绝缘棒末端导高高于与之相对应的滑板下边沿4 mm.4.滑板的高度与钢轨平行，检查方法：用激光测量仪测量带消弧角的滑板（短）及与之相对应位置的带消弧角的滑板（长）与轨面的高度是否一致，误差为0±5 mm，误差超出0±5 mm则调整正反扣紧线器，使之与钢轨平行。

上网检查要求1、停电地线接好后，用25mm2裸铜软绞线短接线，分别连通分段绝缘器两端导线和其正上方分段绝缘子两端承力索。

2、检查各部部连接螺栓紧固状态是否良好，紧固力矩是否符合要求，销钉、螺母是否齐全完好。

用力矩扳手紧固导线终端线夹螺栓，力矩为MA = 43 Nm.，用力矩扳手柠紧绝缘棒终端固定卡子螺母，力矩为80 N〃m，3、清扫承力索上和分段绝缘器上主绝缘棒的污秽，用棉毛巾清洗绝缘棒。

检查分段绝缘器主绝缘棒的有无烧伤、破损、裂纹和老化现象，并测量其磨损情况，决定是否换面或整根更换。

4、检查分段绝缘器上部（即承力索上）的绝缘棒串有无裂纹、破损、烧伤、发黑和铁件松动现象，若有缺陷，视情况处理或更换。

5、检查正反扣紧线器的锁闭螺母有无松动，加固紧线器钢丝有无锈断，用开口扳手拧紧正反扣紧线器的锁闭螺母。

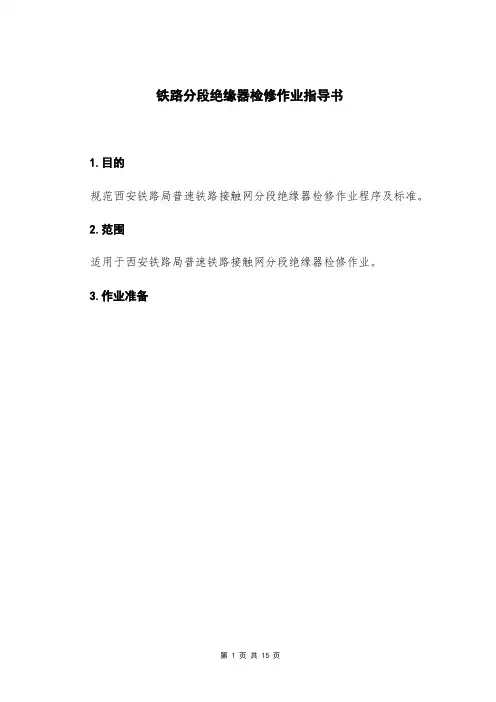

铁路分段绝缘器检修作业指导书1.目的规范西安铁路局普速铁路接触网分段绝缘器检修作业程序及标准。

2.范围适用于西安铁路局普速铁路接触网分段绝缘器检修作业。

3.作业准备编号：XA-GD-JCW-17设备型号菱形分段绝缘器、无弯矩防污型分段绝缘器、消弧式分段绝缘器分段绝缘器检修作业指导书检修等级Ⅱ级维修检修周期6个月作业人员高空操作人员2人地面辅助人员1人作业类型停电作业作业工具卡线器/链条式紧线器/水平尺/钢卷尺/单绳/接触网多功能检测仪/力矩扳手/短封线/游标卡尺/弹簧秤/平锉/十字螺丝刀作业材料同型号分段绝缘器/防腐油/吊弦/φ4.0镀锌铁线/承力索吊弦线夹/零配件（螺栓、螺母、垫片、开口销等）/抹布/清水/中性清洗剂安全风险卡控关键1.检修分段绝缘器前，必须先加装短封线。

2.禁止踩踏分段绝缘器。

参考资料1.铁运[2007]69号《接触网安全工作规则》和《接触网运行检修规程》2.TB10421-2003《铁路电力牵引供电工程施工质量验收标准》3.TB/T2075.1～2075.23-2010《电气化铁路接触网零部件》4.作业流程4.1 菱形分段绝缘器4.1.1 高空操作人员A目视检查分段绝缘器主绝缘有无烧伤、裂纹、破损、老化。

分段绝缘器主绝缘烧伤面积超过有效绝缘长度的20%时进行更换，更换方法执行《分段绝缘器更换作业指导书》。

4.1.2 高空操作人员B目视检查分段绝缘器吊弦状态。

吊弦状态不良时，拆除既有吊弦线夹及吊弦，用25N•m力矩扳手安装新吊弦线夹及吊弦。

4.1.3 高空操作人员A目视检查各部零件有无裂纹、烧伤。

零部件有裂纹、烧伤时，更换方法：4.1.3.1 高空操作人员A在分段绝缘器两侧各安装一个卡线器，高空操作人员B用3T链条式紧线器连接两个卡线器，紧链条式紧线器至分段绝缘器卸载；4.1.3.2 高空操作人员A拆除裂纹、烧伤零部件，用25N•m或44N•m（M10螺栓使用25N•m，M12螺栓使用44N•m）力矩扳手安装新零部件；4.1.3.3 高空操作人员B松链条式紧线器至分段绝缘器受力，拆除链条式紧线器、卡线器。

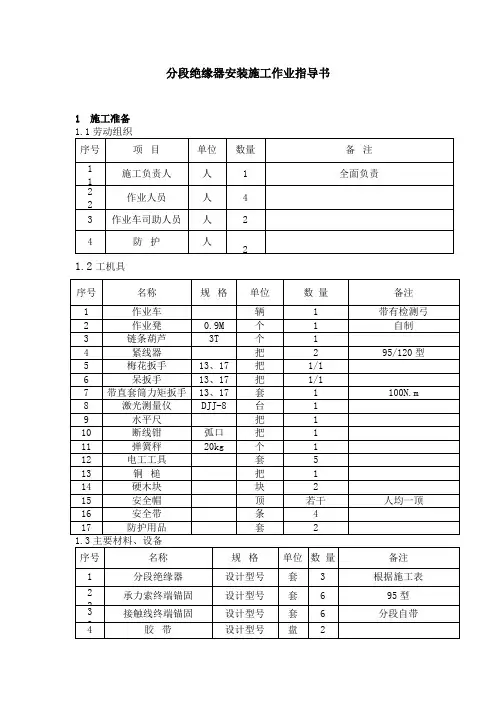

分段绝缘器安装施工作业指导书1 施工准备1.1劳动组织序号项目单位数量备注11施工负责人人 1 全面负责22作业人员人 43 作业车司助人员人 24 防护人21.2工机具序号名称规格单位数量备注1 作业车辆 1 带有检测弓2 作业凳0.9M 个 1 自制3 链条葫芦3T 个 14 紧线器把 2 95/120型5 梅花扳手13、17 把1/16 呆扳手13、17 把1/17 带直套筒力矩扳手13、17 套 1 100N.m8 激光测量仪DJJ-8 台 19 水平尺把 110 断线钳弧口把 111 弹簧秤20kg 个 112 电工工具套 513 铜槌把 114 硬木块块 215 安全帽顶若干人均一顶16 安全带条 417 防护用品套 21.3主要材料、设备序号名称规格单位数量备注1 分段绝缘器设计型号套 3 根据施工表2 2 承力索终端锚固设计型号套 6 95型3 3 接触线终端锚固设计型号套 6 分段自带4 胶带设计型号盘 22 安装方法2.1工艺流程图2.2操作程序 2.1.1施工准备（1）根据施工计划，从库房领取压接材料，并进行外观质量及规格型号检查核对。

（2）将施工所需材料和工具提前装在安装作业车上。

2.1.2测量安装位置（1）安装人员在封闭线路施工当天提前20分钟到达车站并上作业车做好准备。

（2）施工负责人指挥作业车司机对位，升作业台，作业人员上作业台，系好安全带，施工负责人将分段绝缘器中心点用线坠从下 引到承力索上，作业人员在承力索上作出标记。

（3）作业人员下车，用激光测量仪先测出分段绝缘器安装中心点。

2.1.3测量安装高度 用弹簧秤挂在安装位置中心向上提拉接触线，另一人配合用钢尺测量抬升量。

依据参数表，通过抬升力，测出需抬高的值，并作好记录。

2.1.4安装承力索绝缘子用紧线器将承力索紧到略有松弛时，将承力索绝缘子两端与连接好的承力索终端锚固线夹连接，插入螺栓销和开口销，确认螺栓连接无误后，松开紧线器。

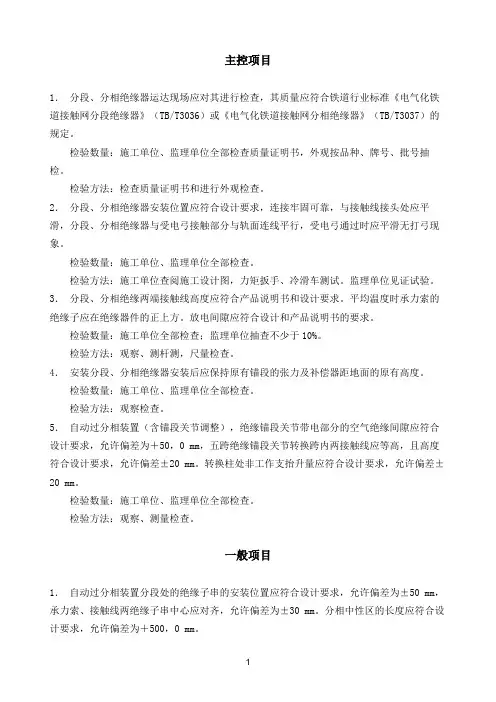

主控项目1．分段、分相绝缘器运达现场应对其进行检查，其质量应符合铁道行业标准《电气化铁道接触网分段绝缘器》（TB/T3036）或《电气化铁道接触网分相绝缘器》（TB/T3037）的规定。

检验数量：施工单位、监理单位全部检查质量证明书，外观按品种、牌号、批号抽检。

检验方法：检查质量证明书和进行外观检查。

2．分段、分相绝缘器安装位置应符合设计要求，连接牢固可靠，与接触线接头处应平滑，分段、分相绝缘器与受电弓接触部分与轨面连线平行，受电弓通过时应平滑无打弓现象。

检验数量：施工单位、监理单位全部检查。

检验方法：施工单位查阅施工设计图，力矩扳手、冷滑车测试。

监理单位见证试验。

3．分段、分相绝缘两端接触线高度应符合产品说明书和设计要求。

平均温度时承力索的绝缘子应在绝缘器件的正上方。

放电间隙应符合设计和产品说明书的要求。

检验数量：施工单位全部检查；监理单位抽查不少于10%。

检验方法：观察、测杆测，尺量检查。

4．安装分段、分相绝缘器安装后应保持原有锚段的张力及补偿器距地面的原有高度。

检验数量：施工单位、监理单位全部检查。

检验方法：观察检查。

5．自动过分相装置（含锚段关节调整），绝缘锚段关节带电部分的空气绝缘间隙应符合设计要求，允许偏差为＋50，0 mm，五跨绝缘锚段关节转换跨内两接触线应等高，且高度符合设计要求，允许偏差±20 mm。

转换柱处非工作支抬升量应符合设计要求，允许偏差±20 mm。

检验数量：施工单位、监理单位全部检查。

检验方法：观察、测量检查。

一般项目1．自动过分相装置分段处的绝缘子串的安装位置应符合设计要求，允许偏差为±50 mm，承力索、接触线两绝缘子串中心应对齐，允许偏差为±30 mm。

分相中性区的长度应符合设计要求，允许偏差为＋500，0 mm。

检验数量：施工单位全部检查。

检验方法：观察、测量检查。

2．自动过分相装置的地面传感器的横向位置和纵向距离应符合设计要求，允许偏差为±1 mm。

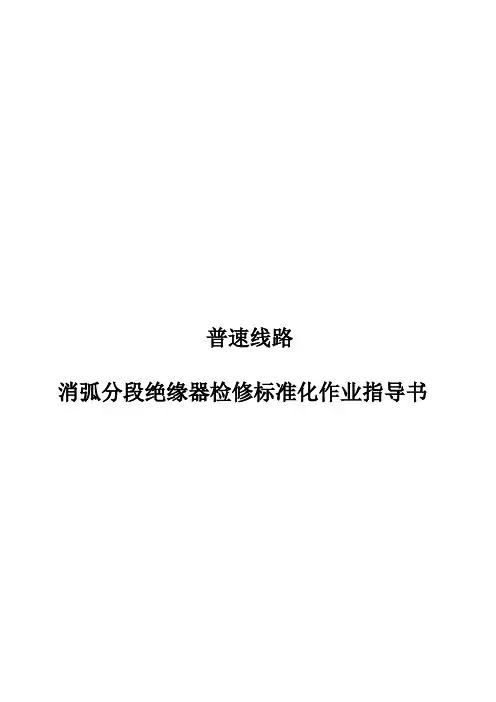

普速线路消弧分段绝缘器检修标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. 消弧分段绝缘器检修指导书 (2)4.1. 准备工作 (2)4.2. 检修技术标准 (4)4.3. 检修作业流程 (5)4.4. 检修过程中关键问题的处理方法 (10)4.5. 检修过程中安全风险点及卡控措施 (11)1.适用范围本作业指导书适用于供电段管内普速线路消弧分段绝缘器检修和常见问题处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.消弧分段绝缘器检修指导书4.1.准备工作4.1.1 人员：车梯作业不少于12人、作业车作业不少于8人（不含司机）4.1.2 工具序号工具名称型号单位数量备注1 接触网作业车辆 12 卡线器20KN （NGK）个 2 根据张力选用3 手板葫芦(链条葫芦) 2-3t 台 1 根据张力选用4 扭面器85-120 把 4 根据线型选用5 扭力扳手20-100N 把 2 配相应套筒各2个6 几何参数激光测量仪套 17 内六角扳手14mm 把 28 钢管3/4″400mm 根 1 接触线揻弯用9 弹簧秤0-200N 把 110 钢丝套1-1.5m（2T）根 2 根据张力选用11 断线钳900mm 把 112 五轮整弯器台 113 水平尺(坡度尺) 500-600mm 把 114 等位线25mm²（10m）根 1 V型天窗作业采用15 工具包个 216 木榔头(橡胶锤) 把 217 钢卷尺把 118 个人工具套 2 不少于2套19 防护工具套 2 不少于2套20 通讯工具台 5 不少于5台4.1.3 材料序号材料名称型号单位数量备注1 消弧分段绝缘器XFFP-1.6T 套 1 含承力索绝缘子2 毛巾棉质条 23 棉纱公斤0.54 酒精（中性清洗剂）公斤0.55 砂布张 26 软态不锈钢绑扎线Ф1.6 公斤0.57 副导线同型号根 3 根据线型选用4.1.4 资料：接触网平面布置图、分段使用说明。

普速线路吉斯玛分段绝缘器安装标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. 吉斯玛分段绝缘器安装指导书 (2)4.1. 准备工作 (2)4.2. 安装技术标准 (4)4.3. 安装作业流程 (5)4.4. 安装过程中存在问题处理方法 (9)4.5. 安装过程中安全风险点及卡控措施 (10)1.适用范围本作业指导书适用于供电段管内普速线路吉斯玛分段绝缘器安装和常见问题处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.吉斯玛分段绝缘器安装指导书4.1.准备工作4.1.1 人员：8-12人4.1.2 工具序号工具名称型号单位数量备注1 接触网作业车辆 12 卡线器20KN （NGK）个 2 根据张力选用3 手板葫芦(链条葫芦) 2-3t 台 1 根据张力选用4 扭面器85-120 把 4 根据线型选用5 扭力扳手20-100N 把 2 配相应套筒各2个6 几何参数激光测量仪套 17 内六角扳手14mm 把 28 钢管3/4″400mm 根 1 接触线揻弯用9 弹簧秤0-200N 把 110 钢丝套1-1.5m（2T）根 2 根据张力选用11 断线钳900mm 把 112 五轮整弯器台 113 水平尺(坡度尺) 500-600mm 把 114 等位线25mm²（10m）根 1 V型天窗作业采用15 工具包个 216 木榔头(橡胶锤) 把 217 钢卷尺把 118 吊绳根 119 个人工具套 2 不少于2套20 防护工具套 2 不少于2套21 通讯工具台 5 不少于5台4.1.3 材料序号材料名称型号单位数量备注1 分段绝缘器吉斯玛套 1 含承力索绝缘子2 毛巾棉质条 23 棉纱公斤0.54 酒精（中性清洗剂）公斤0.55 砂布张 26 软态不锈钢绑扎线Ф1.6 公斤0.54.1.4 资料：接触网平面布置图、安装图、分段使用说明。

分段绝缘器检调一、周期6个月。

二、适用范围本标准适用于分段绝缘器维修及更换作业。

三、作业项目1、检查分段绝缘器整体磨耗情况，检查主绝缘和桥绝缘子有无烧伤、破损、裂纹和老化现象。

2、检查有无塌腰和剐弓现象。

3、检查两绝缘滑板的工作面与轨面是否平行，导流板与主绝缘衔接处过渡是否平滑。

4、检查绝缘器与接触线的连接是否可靠，过渡是否平滑，u形螺栓及压板是否紧固，接头线夹有无裂纹和腐蚀现象。

5、检查分段绝缘器上部(即承力索上)的绝缘子串有无裂纹、破损和铁件松动现象，检查瓷釉剥落面积是否大于300mm2。

6、检查调整吊弦受力状态是否良好，有无烧伤及严重磨损现象，检查各部螺栓紧固状态。

7、测量检查分段绝缘器的工作面高度和距线路中心位置，其工作面高度应比两侧第一根吊弦接触线高度高5～15mm，顺线路方向的中心线应和受电弓中心重合。

四、技术标准1分段绝缘器导流板与主绝缘元件衔接处应平滑，无碰弓、打弓现象，绝缘器各部件及连接螺栓连接紧固密贴，无锈蚀。

2分段绝缘器导流板和绝缘板上两组引弧棒应分别调整在同一直线上，形成不小于240mm空气间隙。

3分段绝缘器安装应水平，不塌腰，两条绝缘滑道应平行于轨面，最大误差不超过10mm。

4分段绝缘器顺线路方向中心线应和受电弓中心重合，、最大误差不超过100mm。

5主绝缘体表面清洁，无烧伤、裂纹、破损，其表面放电痕迹不超过有效绝缘长度的20％。

6绝缘器应高于两侧第一根吊弦处接触线5—15mm，即有一定负弛度。

7分段绝缘器处，承力索绝缘子串(4片)应在绝缘器正上方。

五、作业组织人员：6～8人(不包括接地线、防护人员)。

工具：紧线器、手搬葫芦、钢丝套、单滑轮小绳、导线威弯器、接触线校正扳手、平锉、水平尺、内六方扳手、手锤、钢锯、木锤、平垫板、钢卷尺、工具包、激光测量仪、力矩扳手。

材料：分段绝缘器、环节吊弦(可调式整体吊弦)、酒精或丙酮、Φ3.5软态不锈钢丝、棉纱、25mm2裸铜软绞短接线。

分段绝缘器的安装与调整一、吉斯玛分段绝缘器（官坝、张北机务段）1.1使用条件使用范围：用于单相、2x25kV，50Hz，AC 电气化铁路正线上渡线的电气绝缘，以及接触网系统的其他绝缘。

1.2 接触网的悬挂模式：全自动受拉简单垂直接触网系统，不带Y 型弹性电线。

1.3 系统高度：1.6m。

2 标准技术性能和规范2.1 性能和要求2.1.1 分段绝缘器由主绝缘子、金属附件和悬挂部件组成。

本包设备还包括承力索和其他连接部件采用的绝缘器。

承力索使用的绝缘器是复合绝缘子。

2.1.2 绝缘部分和受电弓之间是直接滑动接触。

在通过受电弓时不得产生任何供电中断。

分段绝缘器的中性绝缘子两端允许电压是25kV，允许工作电流（不得减少产品的使用寿命）的600A。

短路电流的要求：无载电压25kV 情况下，短路电流不得低于5kA（持续0.1s）。

安装条件（包括产品安装曲线，交错以及可变弧度）将在基本设计阶段提供。

在规定安装条件以及第1 条中所规定工作条件下运行，可保证产品不与受电弓相碰撞。

分段绝缘器的材料可提供很好的电弧电阻性能以及电弧抑制性能，可以防止烧坏分段绝缘器的附件。

灭弧的时间少于或等于≤ 2s。

角形避雷器的距离应确保能提供超过最大运行电压2.5 倍的过电压的保护。

2.1.3 分段绝缘器的材料：主绝缘子由高强度聚合材料制成。

相关金属安装配件以及各种附件和紧固件由防腐轻型材料制成。

2.2 性能和技术要求2.2.1整个分段绝缘器的工作年限不得低于15 年。

在其整个工作年限内，绝缘构件的电气和物理性能如下表所示：2.2.2 设置的分段绝缘器的重量大约12.5kg。

整套分段绝缘器的安装说明将在设计联络会议期间提供。

受电弓的接触压力不超过250N。

3. 附件备件、专用仪器和工具在正常工作运行情况下，只有与受电弓接触的构件才会受到磨损。

因此分段绝缘器的备件主要是接触横浇口（长和短两种），以及承座。

请参见备件表。

二、XTK分段绝缘器1.工作条件1.1 用途：用于单相50Hz、2×25kV 交流电气化铁路正线间渡线及其他接触网电分段处。

北京供电段分段绝缘器检修作业指导书2009-01-01 发布 2009-01-01 实施分段绝缘器检修作业指导书1 检修周期检修周期1年。

2 检修标准2.1 铁运[2007]69号文件《接触网安全工作规程》、《接触网运行检修规程》2.2 京铁机[2007]233号文件《接触网安全工作规程补充细则》、《接触网运行检修规程实施细则》3 准备工作3.1 人员：10-12人。

3.2 工具：梯车、钢丝套、紧线器、手搬葫芦、整面器、套管、撂弯器，锉刀、水平尺、线坠、手锤、摇表、安全用具、防护用具。

3.3 材料：内锥套、外锥套、螺栓、抹布、备用桥式绝缘子、分段绝缘滑道或备用分段绝缘器。

4 检修步骤4.1 确认停电，接好地线。

4.2 检查分段两侧接头线夹有无滑脱、松驰现象，是否平滑及磨耗情况和导流滑道磨耗情况；检查分段各部连接件有否松动、锈蚀等。

4.3 检查桥式绝缘子有无击穿、烧伤、放电迹象，分段绝缘杆件有无烧伤、龟裂、破损，滑道处是否过渡平滑。

4.4 检查绝缘杆件状态是否良好，磨耗是否符合标准。

4.5 测量分段绝缘器导高、水平、中心偏移是否符合要求。

4.6 清扫绝缘子，绝缘滑道。

4.7 按规定力矩紧固各部螺栓。

4.8 测量绝缘滑道及桥式绝缘子绝缘电阻阻值不小于5000MΩ。

5 处理方法5.1 出现以下情况，应更换分段绝缘器或部分部件(1) 绝缘杆件磨耗超过规定(2) 有明显龟裂、破损或放电痕迹超过有效绝缘长度的20%(3) 桥式绝缘子击穿、烧伤(4) 接头线夹、金属滑动杆件等受力部件出现烧损、断裂现象5.2 调整分段绝缘器导高、水平、中心偏移符合要求。

5.3 分段绝缘器中心投影偏移超过规定值时，改变拉出值大小，最大不超过450mm，以满足绝缘器中心投影的要求。

5.4 绝缘器工作面与轨面连线不平行时，调整分段、两侧吊弦，使分段平行于轨面连线，并检查两侧接头处导线面有否偏扭现象，如有进行整面调整。

5.5 在分段绝缘器调整时，人员不得踩站在分段绝缘器上，以免发生分段变形或折断。

分段绝缘器检修作业指导书1.目的规范西安铁路局普速铁路接触网分段绝缘器检修作业程序及标准。

2.范围适用于西安铁路局普速铁路接触网分段绝缘器检修作业。

3.作业准备编号：XA-GD-JCW-17设备型号菱形分段绝缘器、无弯矩防污型分段绝缘器、消弧式分段绝缘器分段绝缘器检修作业指导书检修等级Ⅱ级维修检修周期6个月作业人员高空操作人员2人地面辅助人员1人作业类型停电作业作业工具卡线器/链条式紧线器/水平尺/钢卷尺/单绳/接触网多功能检测仪/力矩扳手/短封线/游标卡尺/弹簧秤/平锉/十字螺丝刀作业材料同型号分段绝缘器/防腐油/吊弦/φ4.0镀锌铁线/承力索吊弦线夹/零配件（螺栓、螺母、垫片、开口销等）/抹布/清水/中性清洗剂安全风险卡控关键1.检修分段绝缘器前，必须先加装短封线。

2.禁止踩踏分段绝缘器。

参考资料1.铁运[2007]69号《接触网安全工作规则》和《接触网运行检修规程》2.TB10421-2003《铁路电力牵引供电工程施工质量验收标准》3.TB/T2075.1～2075.23-2010《电气化铁路接触网零部件》4.作业流程4.1 菱形分段绝缘器4.1.1 高空操作人员A目视检查分段绝缘器主绝缘有无烧伤、裂纹、破损、老化。

分段绝缘器主绝缘烧伤面积超过有效绝缘长度的20%时进行更换，更换方法执行《分段绝缘器更换作业指导书》。

4.1.2 高空操作人员B目视检查分段绝缘器吊弦状态。

吊弦状态不良时，拆除既有吊弦线夹及吊弦，用25N•m力矩扳手安装新吊弦线夹及吊弦。

4.1.3 高空操作人员A目视检查各部零件有无裂纹、烧伤。

零部件有裂纹、烧伤时，更换方法：4.1.3.1 高空操作人员A在分段绝缘器两侧各安装一个卡线器，高空操作人员B用3T链条式紧线器连接两个卡线器，紧链条式紧线器至分段绝缘器卸载；4.1.3.2 高空操作人员A拆除裂纹、烧伤零部件，用25N•m或44N •m（M10螺栓使用25N•m，M12螺栓使用44N•m）力矩扳手安装新零部件；4.1.3.3 高空操作人员B松链条式紧线器至分段绝缘器受力，拆除链条式紧线器、卡线器。
