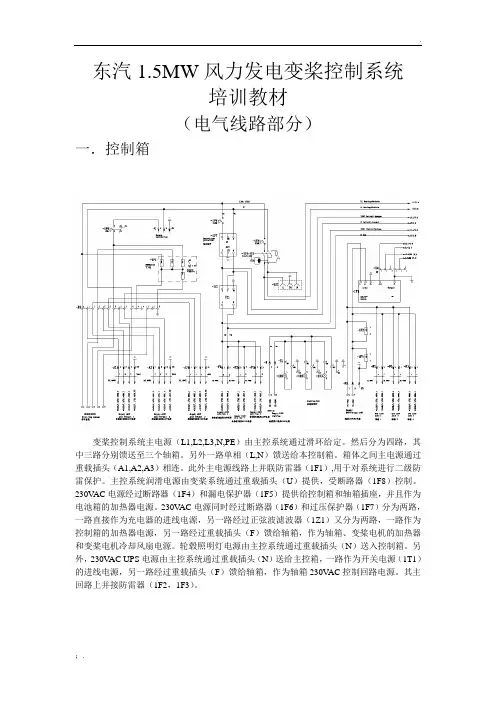

东汽1.5MW风力发电变桨控制系统培训教材（电气线路部分）一．控制箱变桨控制系统主电源（L1,L2,L3,N,PE）由主控系统通过滑环给定。

然后分为四路，其中三路分别馈送至三个轴箱。

另外一路单相（L,N）馈送给本控制箱。

箱体之间主电源通过重载插头（A1,A2,A3）相连。

此外主电源线路上并联防雷器（1F1）,用于对系统进行二级防雷保护。

主控系统润滑电源由变桨系统通过重载插头（U）提供，受断路器（1F8）控制。

230V AC电源经过断路器（1F4）和漏电保护器（1F5）提供给控制箱和轴箱插座，并且作为电池箱的加热器电源。

230V AC电源同时经过断路器（1F6）和过压保护器（1F7）分为两路，一路直接作为充电器的进线电源，另一路经过正弦波滤波器（1Z1）又分为两路，一路作为控制箱的加热器电源，另一路经过重载插头（F）馈给轴箱，作为轴箱、变桨电机的加热器和变桨电机冷却风扇电源。

轮毂照明灯电源由主控系统通过重载插头（N）送入控制箱。

另外，230V AC UPS电源由主控系统通过重载插头（N）送给主控箱，一路作为开关电源（1T1）的进线电源，另一路经过重载插头（F）馈给轴箱，作为轴箱230V AC控制回路电源。

其主回路上并接防雷器（1F2，1F3）。

主控与变桨系统之间通过O重载插头连接，互相传输信号。

其中有过压保护器（2F1,2F2,2F3,2F4,2F5）隔离作为信号保护。

2F1：1-3 变桨系统轴箱主回路热继电器过流或电机温度超过一定值时送给主控系统的信号。

2F1：2-4 变桨系统充电回路及充电器故障时反馈给主控的信号。

2F2：1-3 来自主控系统的变桨运行条件信号。

2F4：1-3与2F2：2-4 所有桨叶位置到达91°时的反馈信号。

2F3：2-4 来自主控的旁路顺桨位置的限位开关信号。

充电器（3A1）通过断路器（3F1）分别给三个电池箱充电，三个电池箱充电分别由三个接触器（3K1,3K2,3K3）控制。

目录1．概述 (1)2．风力发电机的桨距调节 (2)2.1 变桨距的转速调节原理 (2)2.2 电动变桨系统的结构 (2)3．变桨控制系统 (4)3.1 系统简介 (4)3.2 系统组成 (5)3.2.1 变桨中控柜 (6)3.2.2变桨轴控柜 (12)3.2.3变桨蓄电池柜 (13)3.2.4变桨电机 (13)3.2.5编码器 (14)3.3 系统接口 (14)4. 变桨控制器及变桨调试软件 (15)4.1 变桨控制器端口说明 (15)4.2 变桨控制器操作说明 (21)4.2.1 菜单首页 (21)4.2.2 子菜单：桨叶状态 (22)4.2.3 子菜单：手动操作变桨 (22)4.2.4 子菜单：变桨控制器状态 (23)4.2.5 子菜单：编码器设置 (24)4.2.6 密码子菜单 (25)4.3 控制器参数设置软件使用 (25)4.3.1 变桨控制器参数配置 (25)4.3.2 使用说明 (26)4.4 控制器上电试验 (26)4.4.1 变桨控制器上电前检查 (26)4.4.2 变桨控制器上电试验 (27)5. 变桨控制系统的现场调试 (27)5.1 上电前检查 (28)5.2 变桨系统的现场调试 (28)6.变桨控制系统常见故障分析及处理 (31)6.1电流读取值异常 (31)6.2 温度值异常 (31)6.3 三面桨叶不动作 (32)6.4 一个或两个桨叶动作异常 (33)6.5 编码器值读取异常 (33)6.6 通信不能建立 (34)6.7 面板异常 (34)6.8 风机正常运行时桨叶异常动作 (34)6.9 无法清0°或者92° (34)6.10 与变桨系统有关的状态码 (35)7. 用户须知 (40)1．概述本培训教材适用于东方电气自动控制工程有限公司的变桨控制系统产品。

变桨控制系统是风力发电机组控制系统的重要组成部分。

它是一种风力发电机桨叶调节装置，通过调节桨叶角度使风机达到最大的风能利用率，并在不同的风况下控制功率与转速的平衡，当风较大时，使桨叶迎角减小，控制吸收的风能，同时减少风力对风力机的冲击；风小时，使桨叶迎角增大保证获取最大的风能。
