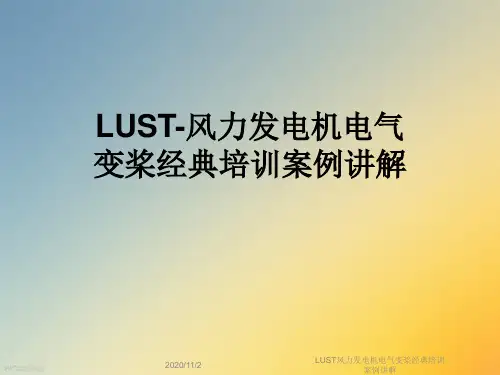

东汽风机能教材建变浆培训

主要内容1、供电回路充电器供电主控提供400VAC经滑环后给变桨控制系统，变桨主控柜经A插头分别给三个轴箱提供400VAC；经F插头分别给三个轴提供230VAC；提供充电器供电电源；提供插座电源。

充电器传感器，实时监控电池箱内的温度，并进行温度补偿充电器对三个电池箱循环充电充电器对电池电压进行电压低于190VDC，或高于252VDC时，输出故障信号，辅助触点断开。

后备电池直流控制回路后备电池通过M插头分别给轴箱供电限位开关起到启动刹车的作用风机出现故障时为变桨电机提供备用电源进行紧急顺桨。

每节蓄电池12V7.2Ah，一组6节，每个电池柜有3组共18节。

总电压为216VDC。

RS485通讯模块24V电源模块PLC发出的脉冲信号当PLC故障或监控到PLC发出分流电阻直流变三相滤波器电流互感器，测量电机电流，输出为4-20MA模拟量信号。

直流驱动器直流变桨电机控制柜中的24V信号经G插头的3脚到三个轴箱，使轴箱中的继电器4K1线圈闭合得电，使主接触器4K2线圈得电，驱动器使能信号OK,正常变桨。

触发驱动器的使能信号主接触器正常变桨刹车接触器3S后5K1线圈失电断开。

电池开关低电压穿越设置功能为过/欠压检测、相序检测。

过电压设置：480 表示电网电压大于480VAC设定值时，输出过压报警信号，辅助触点断开，F1指示灯亮。

欠电压设置：320 表示电网电压小于320VAC设定值时，输出过压报警信号，辅助触点断开，F2指示灯亮。

相序设置：15%表示相与相之间电压差不能60V，当超过60V时，输出报警信号。

三相电网电压监控继电器输出触点，当此信号的24VDC断开的时候，断电延时继电器延时3S后线圈失电。

断电延时继电器，低电压穿越回路91°限位开关95°限位开关3S后断开电枢三相主电源后备电池电源速度设定0～+/-10VRS485通讯速度反馈夹紧法兰轴/电枢转子电机加热电机风扇电机测速电机刹车机械复位编码器接口PLC I/O模块在“GEL In”在“Position”选项下可以设定变桨的目标角度值，在。

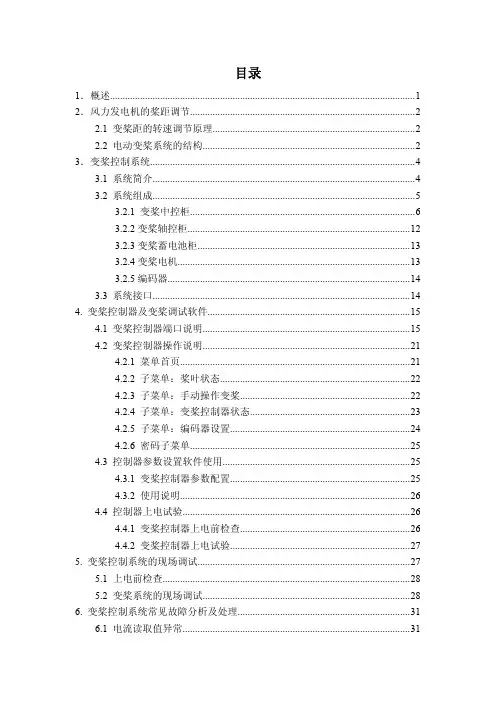

目录1．概述 (1)2．风力发电机的桨距调节 (2)2.1 变桨距的转速调节原理 (2)2.2 电动变桨系统的结构 (2)3．变桨控制系统 (4)3.1 系统简介 (4)3.2 系统组成 (5)3.2.1 变桨中控柜 (6)3.2.2变桨轴控柜 (12)3.2.3变桨蓄电池柜 (13)3.2.4变桨电机 (13)3.2.5编码器 (14)3.3 系统接口 (14)4. 变桨控制器及变桨调试软件 (15)4.1 变桨控制器端口说明 (15)4.2 变桨控制器操作说明 (21)4.2.1 菜单首页 (21)4.2.2 子菜单：桨叶状态 (22)4.2.3 子菜单：手动操作变桨 (22)4.2.4 子菜单：变桨控制器状态 (23)4.2.5 子菜单：编码器设置 (24)4.2.6 密码子菜单 (25)4.3 控制器参数设置软件使用 (25)4.3.1 变桨控制器参数配置 (25)4.3.2 使用说明 (26)4.4 控制器上电试验 (26)4.4.1 变桨控制器上电前检查 (26)4.4.2 变桨控制器上电试验 (27)5. 变桨控制系统的现场调试 (27)5.1 上电前检查 (28)5.2 变桨系统的现场调试 (28)6.变桨控制系统常见故障分析及处理 (31)6.1电流读取值异常 (31)6.2 温度值异常 (31)6.3 三面桨叶不动作 (32)6.4 一个或两个桨叶动作异常 (33)6.5 编码器值读取异常 (33)6.6 通信不能建立 (34)6.7 面板异常 (34)6.8 风机正常运行时桨叶异常动作 (34)6.9 无法清0°或者92° (34)6.10 与变桨系统有关的状态码 (35)7. 用户须知 (40)1．概述本培训教材适用于东方电气自动控制工程有限公司的变桨控制系统产品。

变桨控制系统是风力发电机组控制系统的重要组成部分。

它是一种风力发电机桨叶调节装置，通过调节桨叶角度使风机达到最大的风能利用率，并在不同的风况下控制功率与转速的平衡，当风较大时，使桨叶迎角减小，控制吸收的风能，同时减少风力对风力机的冲击；风小时，使桨叶迎角增大保证获取最大的风能。

1.5MW风电机组变桨系统知识培训风电机组根据外部环境的不同被定义为 “常温型风机”和“低温型风机”等不同的机型，变桨系统要能满足相应机组的运行环境条件。

SSB变桨系统应用培训。

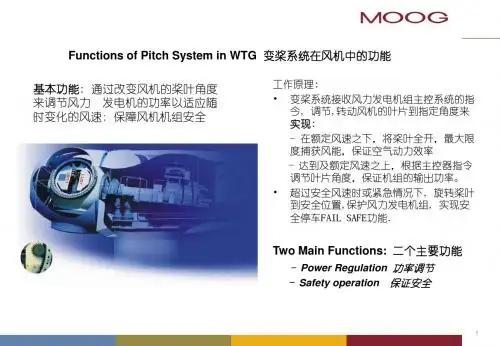

一、功能描述变桨系统的所有部件都安装在轮毂上。

风机正常运行时所有部件都随轮毂以一定的速度旋转。

变桨系统的作用是控制风机叶片旋转到设定的角度。

变桨系统通过控制叶片的角度来控制风轮的转速，进而控制风机的输出功率，并能够通过空气动力制动的方式使风机安全停机。

风机的叶片（根部）通过变桨轴承与轮毂相连，每个叶片都要有自己的相对独立的电控同步的变桨驱动系统。

变桨驱动系统通过一个小齿轮与变桨轴承内齿啮合联动。

风机正常运行期间，当风速超过机组额定风速时（风速在12m/s 到25m/s之间时），为了控制功率输出变桨角度限定在0度到30度之间（变桨角度根据风速的变化进行自动调整），通过控制叶片的角度使风轮的转速保持恒定。

任何情况引起的停机都会使叶片顺桨到90度位置（执行紧急顺桨命令时叶片会顺桨到91度限位位置）。

变桨系统有时需要由备用电池供电进行变桨操作（比如变桨系统的主电源供电失效后），因此变桨系统必须配备备用电池以确保机组发生严重故障或重大事故的情况下可以安全停机（叶片顺桨到91度限位位置）。

此外还需要一个冗余限位开关（用于95度限位），在主限位开关（用于91度限位）失效时确保变桨电机的安全制动。

由于机组故障或其他原因而导致备用电源长期没有使用时，风机主控就需要检查备用电池的状态和备用电池供电变桨操作功能的正常性。

每个变桨驱动系统都配有一个绝对值编码器安装在电机的非驱动端（电机尾部），还配有一个冗余的绝对值编码器安装在叶片根部变桨轴承内齿旁，它通过一个小齿轮与变桨轴承内齿啮合联动记录变桨角度。

风机主控接收所有编码器的信号，而变桨系统只应用电机尾部编码器的信号，只有当电机尾部编码器失效时风机主控才会控制变桨系统应用冗余编码器的信号。

二、主要部件组成电控箱 1套（数个） 变桨电机（配有变桨系统主编码器：A编码器） 3套备用电池 3套机械式限位开关 3套（6个） 限位开关支架及相关连接件 3套冗余编码器：B编码器 3套冗余编码器支架、测量小齿轮及相关连接件 3套各部件间的连接电缆及电缆连接器 1套技术文档 1套三、变桨系统各部件的连接框图图1：各部件间连接框图四、系统配置变桨中央控制箱执行轮毂内的轴控箱和位于机舱内的机舱控制柜之间的连接工作。

东汽1.5MW风力发电变桨控制系统培训教材（电气线路部分）一．控制箱变桨控制系统主电源（L1,L2,L3,N,PE）由主控系统通过滑环给定。

然后分为四路，其中三路分别馈送至三个轴箱。

另外一路单相（L,N）馈送给本控制箱。

箱体之间主电源通过重载插头（A1,A2,A3）相连。

此外主电源线路上并联防雷器（1F1）,用于对系统进行二级防雷保护。

主控系统润滑电源由变桨系统通过重载插头（U）提供，受断路器（1F8）控制。

230V AC电源经过断路器（1F4）和漏电保护器（1F5）提供给控制箱和轴箱插座，并且作为电池箱的加热器电源。

230V AC电源同时经过断路器（1F6）和过压保护器（1F7）分为两路，一路直接作为充电器的进线电源，另一路经过正弦波滤波器（1Z1）又分为两路，一路作为控制箱的加热器电源，另一路经过重载插头（F）馈给轴箱，作为轴箱、变桨电机的加热器和变桨电机冷却风扇电源。

轮毂照明灯电源由主控系统通过重载插头（N）送入控制箱。

另外，230V AC UPS电源由主控系统通过重载插头（N）送给主控箱，一路作为开关电源（1T1）的进线电源，另一路经过重载插头（F）馈给轴箱，作为轴箱230V AC控制回路电源。

其主回路上并接防雷器（1F2，1F3）。

主控与变桨系统之间通过O重载插头连接，互相传输信号。

其中有过压保护器（2F1,2F2,2F3,2F4,2F5）隔离作为信号保护。

2F1：1-3 变桨系统轴箱主回路热继电器过流或电机温度超过一定值时送给主控系统的信号。

2F1：2-4 变桨系统充电回路及充电器故障时反馈给主控的信号。

2F2：1-3 来自主控系统的变桨运行条件信号。

2F4：1-3与2F2：2-4 所有桨叶位置到达91°时的反馈信号。

2F3：2-4 来自主控的旁路顺桨位置的限位开关信号。

充电器（3A1）通过断路器（3F1）分别给三个电池箱充电，三个电池箱充电分别由三个接触器（3K1,3K2,3K3）控制。
