自恢复保险丝(PPTC)选型

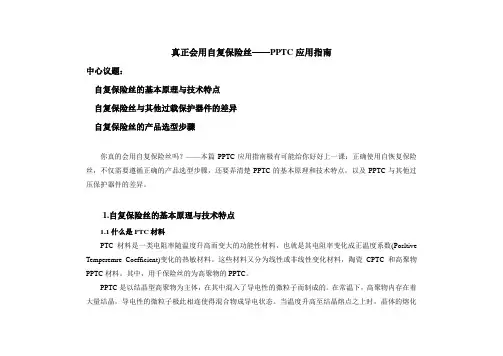

真正会用自复保险丝——PPTC应用指南中心议题：自复保险丝的基本原理与技术特点自复保险丝与其他过载保护器件的差异自复保险丝的产品选型步骤你真的会用自复保险丝吗？——本篇PPTC应用指南极有可能给你好好上一课：正确使用自恢复保险丝，不仅需要遵循正确的产品选型步骤，还要弄清楚PPTC的基本原理和技术特点，以及PPTC与其他过压保护器件的差异。

1.自复保险丝的基本原理与技术特点1.1什么是PTC材料PTC材料是一类电阻率随温度升高而变大的功能性材料，也就是其电阻率变化成正温度系数(Posltive Temperemre Coefficient)变化的热敏材料。

这些材料又分为线性或非线性变化材料，陶瓷CPTC和高聚物PPTC材料。

其中，用千保险丝的为高聚物的PPTC。

PPTC是以结晶型高聚物为主体，在其中混入了导电性的微粒子而制成的。

在常温下，高聚物内存在着大量结晶，导电性的微粒子极此相连使得混合物成导电状态。

当温度升高至结晶熔点之上时，晶体的熔化产生剧烈的膨胀，使微粒子链断裂，而混合物的电阻就迅增大。

1.2自复保险丝的构造与原理自复保险丝由高分子户丁C霎台物制成。

在常温下因为阻抗很低，线路上流经自复保险丝的电流所产生的热能小。

自复保险丝运行在一热能平衡的状态{发热与失热相当}，不会改变聚合物的晶状结构，自复保险丝可以通过一定的电流：若太大电流流过时自复保险丝以I2R功率发热使发热大于散热，温度因此升高并使保险丝膨胀，使碳粒子分离电阻增大；电阻增大使发热更快，膨胀越迅速，使其阻值递增加剧。

当元件内部温度升到125℃，电阻增大更剧烈。

电阻的增大使得线路中的电流急剧下降，只有一个小量电流仍流过元件。

它足以维持元件的温度，并使元件保持高电阴状态。

当电源开关关闭及故障消除后，自复保险丝才会冷却。

它冷却后，会恢复至初始状态。

并重新使碳粒子相互连接。

其电阻又降至可流过额定的不动作电流水平。

这种循环可重复很多次。

1.3自复保险丝的特点过电流保护：当设备电路出现过电流或短路故障时，自复保险丝会快速的从低电阻转变为高阴状态，达到保护设备电路的目的。

产品图片Figure 1 Figure 2 Figure 3 Figure 4 GR16V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小流。

VMax : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR16V系列动作时间曲线图GR30V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR30V系列动作时间曲线图GR72V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR72V系列动作时间曲线图GR135系列产品型号及电气参数I H :保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T :动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max :元件所能承受的最大工作电压。

I Max :元件在额定电压下所能承受的最大故障电流。

R0 :标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR135V系列动作时间曲线图GR265V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

自恢复保险丝选型指南自恢复保险丝是一种重要的电气保护设备，主要用于在电路发生过载或短路时切断电流，以保护电器设备和电路的安全。

选择适合的自恢复保险丝类型对确保电路的正常运行至关重要。

本文将提供一个自恢复保险丝选型指南，帮助读者了解不同类型保险丝的特点和应用场景，以便根据实际需求选择合适的保险丝。

首先，我们需要了解什么是自恢复保险丝。

自恢复保险丝，也被称为PTC保险丝（正温度系数保险丝），是一种基于正温度系数（Positive Temperature Coefficient，PTC）效应的电阻材料制成的保险丝。

当电流通过保险丝时，保险丝的温度上升，电阻值随之增加，并限制电流的流动。

一旦过载或短路情况解除，保险丝会自动恢复到正常状态，电流继续流动。

因此，自恢复保险丝不需要更换，能够提供长时间的可靠保护。

1. 电流额定值（Current Rating）：根据电路中的电流需求选择适当的电流额定值。

保险丝的额定电流应略高于电路中的最大工作电流，以确保保险丝能够快速切断电流，避免电路过载损坏。

2. 额定电压值（Voltage Rating）：根据电路中的电压需求选择适当的电压额定值。

保险丝的额定电压应略高于电路中的最大工作电压，以确保保险丝能够安全切断电流，并避免电弧和火灾的发生。

3.尺寸和安装方式：根据电路的空间限制和安装需求选择适当的尺寸和安装方式。

自恢复保险丝通常可分为贴片式（SMD）和插件式两种安装方式。

贴片式保险丝适合于紧凑的电路板设计，而插件式保险丝则适用于传统的插件式电路板。

4. 响应时间（Time-to-Trip）：响应时间是指保险丝从开始过载或短路发生到切断电流的时间。

根据系统的要求选择适当的响应时间。

一般来说，响应时间较短的保险丝能够更快地切断电流，但也可能对电路的正常工作造成干扰。

5. 温度特性（Temperature Coefficient）：不同类型的自恢复保险丝的温度特性不同。

根据环境温度和电路工作温度范围选择适当的温度特性。

PTC自恢复保险丝的选型关键词：电子元件 , 保险丝 , 自恢复保险丝PTC (高分子正温度系数)器件可帮助防护过电流浪涌及过温的故障。

热敏电阻型器件可在故障条件下限制危险的大电流流过。

但是它不同于只能使用一次就必须更换的传统保险丝，集电通公司通过多年精心打造的PTC器件在故障排除和断开电源之后能够复位，进而减少了元件成本、服务和维修费用。

PTC电路保护器件是由高分子PTC原料掺加纳米导体微粒所制成的。

在正常温度下原料紧密地将导体束缚在结晶状的结构，构成一个低阻抗的链接。

然而，当大电流通过或周围环境温度升高导致器件温度高于动作温度时，在高分子中的导体融化而变成无规律排列，体积膨胀并导致阻抗迅速提高。

高分子PTC用作过电流保护在电路中正温度系数(PTC)过电流保护器件是在电路中串联使用, 当电流急速增加的时候，PTC从低电阻变高电阻来保护电路。

这即称为器件‘动作’。

在正常工作状态中此器件电阻值远小于电路中的其余的电阻。

但是对过流情况做出反应，器件电阻提高(动作)，从而将电路中的电流减少为任意电路器件均可以安全承载的值。

这一保护动作是因其内部I2RT所产生的热量或PTC 周围器件发热高温，使器件温度快速升高造成的。

PTC器件动作原理是一种能量的平衡，当电流流过PTC器件时，由于I2RT的关系会产生热量，而产生的热量便会全部或部份散发至环境中，没有散发出去的便会提高PTC器件的温度。

PTC选型方法与步骤第1步:决定电路参数您需要确定电路的以下参数：最大工作环境温度标准工作电流最大工作电压最大中断电流第2步:选择能容纳电路最大环境温度和标准工作电流的PTC器件使用折减比率[环境温度(℃)的保持电流(A)]表并选择与电路最大环境温度最匹配的温度。

浏览该栏以查阅等于或大于电路标准工作电流的值。

现在查看该行的最左边，查阅最适于该电路的器件系列。

第3步:将所选器件的最大电气额定值与电路最大工作电压和中断电流做比较使用电气特性表来验证您在第2步中所选的零件是否将采用电路的最大工作电压和中断电流。

自恢复保险丝选型方法1.了解应用需求：在选择自恢复保险丝之前，首先需要了解您的应用的需求。

这包括最大工作电流、额定电压、操作温度范围等。

同时，还要考虑电路的稳定性和可靠性要求以及所需的保护能力。

2.确定保护电流和持续功率：根据应用需求，确定所需的保护电流和持续功率。

保护电流是指保险丝断开电路的最大电流。

持续功率是保险丝能承受的连续过载电流。

这些参数将有助于确定可选保险丝的额定电流。

3.选择保险丝类型：根据应用需求选择适合的保险丝类型。

常见的自恢复保险丝类型包括PTC保险丝和polymeric PTC（PPTC）保险丝。

PTC保险丝具有恢复特性，即在故障解除后可以自动恢复正常状态。

PPTC保险丝具有类似的恢复特性，但它们的恢复速度可能较慢。

4.考虑外部环境因素：在选择自恢复保险丝时，还需要考虑外部环境因素。

例如，工作温度范围、湿度、震动等因素都可能影响保险丝的性能和寿命。

确保所选保险丝可以在应用的环境条件下正常工作。

5.参考规格书和性能曲线：了解和参考保险丝的规格书和性能曲线是选型的关键步骤。

规格书提供了保险丝的详细参数和性能特点，而性能曲线则显示了保险丝的响应和动作特性。

通过查阅这些信息，可以对保险丝的工作原理和性能进行更全面的了解。

6.考虑可靠性和成本：在选择自恢复保险丝时，不仅要考虑其保护能力和性能，还要考虑可靠性和成本。

可靠性是指保险丝在一定工作条件下的寿命和稳定性。

成本是指保险丝的价格和可用性。

综合考虑这些因素，选择符合需求的保险丝。

总结：选型适合的自恢复保险丝需要充分了解应用需求、确定保护电流和持续功率、选择合适的保险丝类型、考虑外部环境因素、参考规格书和性能曲线以及考虑可靠性和成本。

通过这些步骤，可以选择到符合需求的自恢复保险丝，并确保电路在故障发生时得到有效的保护。

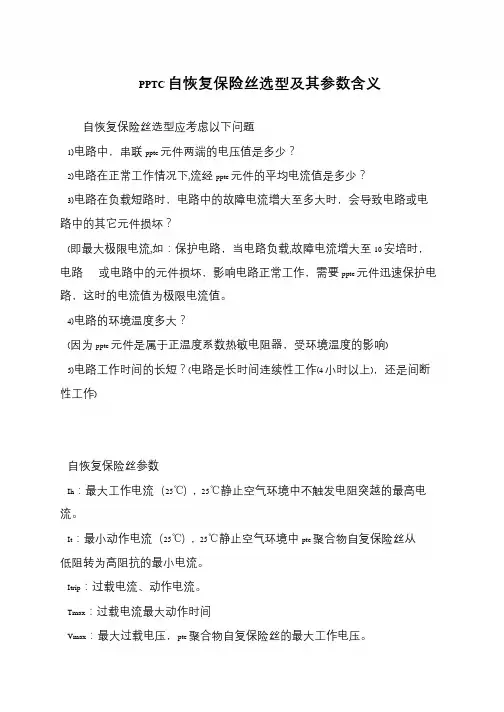

PPTC 自恢复保险丝选型及其参数含义
自恢复保险丝选型应考虑以下问题
1)电路中，串联pptc 元件两端的电压值是多少？
2)电路在正常工作情况下,流经pptc 元件的平均电流值是多少？
3)电路在负载短路时，电路中的故障电流增大至多大时，会导致电路或电路中的其它元件损坏？
(即最大极限电流,如：保护电路，当电路负载,故障电流增大至10 安培时，电路或电路中的元件损坏，影响电路正常工作，需要pptc 元件迅速保护电路，这时的电流值为极限电流值。

4)电路的环境温度多大？
(因为pptc 元件是属于正温度系数热敏电阻器，受环境温度的影响)
5)电路工作时间的长短？(电路是长时间连续性工作(4 小时以上)，还是间断性工作)
自恢复保险丝参数
Ih：最大工作电流（25℃），25℃静止空气环境中不触发电阻突越的最高电流。

It：最小动作电流（25℃），25℃静止空气环境中ptc 聚合物自复保险丝从低阻转为高阻抗的最小电流。

Itrip：过载电流、动作电流。

Tmax：过载电流最大动作时间
Vmax：最大过载电压，ptc 聚合物自复保险丝的最大工作电压。

Imax：最大过载电流，ptc 聚合物自复保险丝能承受的最大电流。

Pdtyp：动作功率，25℃环境温度时ptc 聚合物自复保险丝动作状态下的消耗功率。

Ttrip：动作时间，5 倍保持电流下最大动作时间。

Rmin：出厂时最小电阻（25℃）
Rmax：出厂时最大电阻（25℃）
本文转自秦晋电子，如有转载请注明出处。

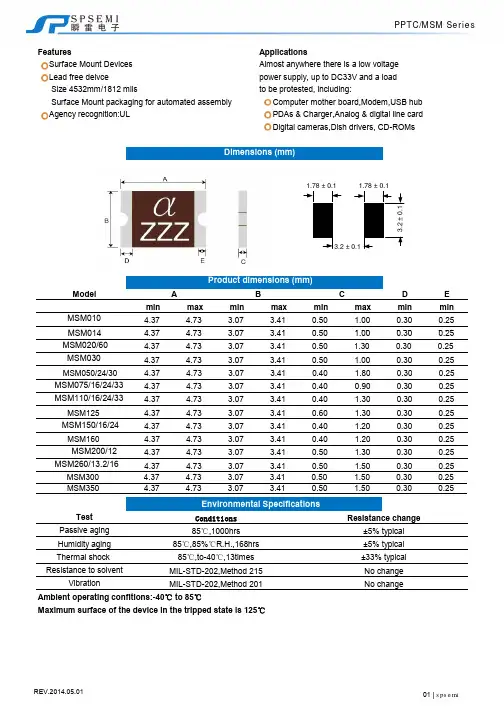

FeaturesApplicationsSurface Mount Devices Almost anywhere there is a low voltage Lead free deivce power supply,up to DC33V and a load Size 4532mm/1812milsto be protested,including:Surface Mount packaging for automated assembly Computer mother board,Modem,USB hub Agency recognition:ULPDAs &Charger,Analog &digital line card Digital cameras,Dish drivers,CD-ROMsModelD E minmax min max minmaxmin min 4.374.733.073.410.50 1.000.300.251.000.300.25ABC4.37 4.73 3.07 3.410.50 1.004.37 4.73 3.07 3.410.501.300.300.254.374.73 3.07 3.410.50 1.000.300.25MSM050/24/30 4.37 4.73 3.07 3.410.40 1.800.300.25 4.374.73 3.07 3.410.40 0.900.300.254.37 4.73 3.07 3.410.40 1.300.300.25 MSM1254.37 4.73 3.07 3.410.60 1.300.300.254.37 4.73 3.07 3.410.40 1.200.300.25 MSM160 4.37 4.73 3.07 3.410.40 1.200.300.254.37 4.73 3.07 3.410.50 1.300.300.25 4.374.73 3.07 3.410.50 1.500.300.25Test Passive aging Humidity aging Thermal shock Resistance to solventVibrationMaximum surface of the device in the tripped state is 125℃85℃,85%℃R.H.,168hrs 85℃,to-40℃,13times ±5%typical ±5%typical ±33%typical Ambient operating confitions:-40℃to 85℃Conditions MIL-STD-202,Method 215MIL-STD-202,Method 201Resistance changeNo change No change85℃,1000hrsMSM 300 4.37 4.73 3.07 3.410.50 1.500.300.25 MSM 3504.374.733.073.410.50 1.500.300.25PPTC /M SM Ser ies01 | spsemiMSM020/60MSM075/16/24/33MSM110/16/24/33MSM150/16/24MSM200/12MSM260/13.2/16MSM010MSM014MSM030REV.2014.05.01Model Ihold Itrip Vmax Imax Pd max Current TimeRmin Rmax (A)(A)(Vdc)(A)(w)(A)(S)(Ω)(Ω)MSM0100.100.30301000.80.5 1.50.75015.000MSM0140.140.34 601000.8 1.50.150.650 6.000MSM0200.200.40301000.88.00.020.350 5.000MSM0300.300.60301000.88.00.10.250 3.000MSM0500.501.00151000.88.00.150.1501.000MSM050/240.50 1.00 241000.88.00.150.150 1.000MSM075 0.75 1.50 13.2 1000.88.00.20.0900.450 MSM 110 1.10 2.20 81000.88.00.30.0500.2501.10 2.20 161000.88.00.30.0500.2501.50 3.00 8 1000.88.00.50.0400.1601.50 3.00 241000.88.00.50.0400.1601.60 2.80 8 1000.88.0 1.00.0300.1302.00 4.0081000.88.0 2.00.0200.1002.60 5.00 8 1000.88.0 2.50.0150.0503.00 5.0081000.88.0 4.0 0.0120.0403.50 6.00 6 1000.88.0 4.0 0.0080.030Ihold Itrip Vmax Imax PdRmin/max R1max*CAUTIONModel—40℃—20℃0℃25℃40℃50℃60℃70℃85℃MSM0100.1600.140.1200.100.0800.070.060.050.030MSM0140.230.190.170.140.1200.100.090.080.06MSM0200.290.260.230.200.1700.150.140.120.10MSM0300.440.390.350.300.2600.230.210.180.15MSM0500.590.570.550.500.4500.430.350.300.23MSM075 1.100.990.870.750.6300.570.490.450.35MSM110 1.60 1.45 1.28 1.100.9200.830.710.660.52MSM125 2.00 1.75 1.52 1.25 1.0000.950.900.750.53MSM150 2.302.051.771.501.2301.090.950.820.61MSM 1602.10 1.96 1.88 1.60 1.260 1.12 0.98.Maximum resistance of device at 25℃measured one hour after trippde tripping.Operation beyond the specified rating may result in damage and possible arcing.Maximum operating volatge device can withstand without damage at ratde current(imax).Maximum fault current device can withstand without damage at rated voltage(Vmax).Typical power dissipatde from device when in the tripped state in 25℃still air.Minimum/Maximum device resistance prior to tripping at 25℃.maximun ambient operating temperature(Tmao)vs.hold current(Ihold)Trip current:Minimum current at which the device will always trip in 25℃still airMaximum Time To TripResistance Hold Current:Maximum current device will not trip in 25℃still air.MSM050/30 0.50 1.00 30 100 0.8 8.0 0.15 0.150 1.000MSM110/16MSM125MSM150MSM150/24 MSM160MSM200MSM260MSM300MSM350MSM200 2.88 2.61 2.25 2.00 1.800 1.66 1.45 1.09 0.80MSM260 3.90 3.42 2.96 2.60 2.330 2.07 1.94 1.35 1.00MSM 300 4.15 3.76 3.46 3.00 2.550 2.28 2.01 1.61 1.33MSM 350 4.84 4.39 4.04 3.50 2.980 2.66 2.35 1.88 1.550.840.63PPTC /M SM Ser ies02 | spsemi0.20 0.40 60 1000.88.0 0.02 0.350 5.000MSM020/600.75 1.50 161000.88.00.20.0900.450MSM075/160.75 1.50 241000.88.00.20.0900.450MSM075/24 1.10 2.20 331000.88.00.30.0900.450MSM075/33 1.10 2.20 241000.88.00.30.0500.250MSM110/24 1.10 2.20 331000.88.00.30.0500.250MSM110/33MSM200/12 1.50 3.00161000.88.00.50.0400.160MSM150/1662.00 4.00 121000.88.0 2.00.0200.1002.60 5.00 13.21000.88.0 2.50.0150.050MSM260/13.22.60 5.00 16 1000.88.0 2.50.0150.050MSM260/16REV.2014.05.01Terminal pad materials Tin-Plated Nickle-Copper or Gold-Plated Nickle-Copper Terminal pad solderabilityMeets EIA specification RS186-9E and ANSI/J-STD-002Category 3.Thermal Derating CurveTypical Time-To-Trip At 25°CRecommended Solder Reflow ConditionsRecommended reflow methods ：IR, vapor phase oven, hot air oven.Devices are not designed to be wave soldered to the bottom side Recommended maximum paste thickness is 0.25 mm (0.010 inch).Devices can be cleaned using standard method and solvents.：If reflow temperatures exceed the recommended profile,T e m p e r a t u r e (°C )Average Time Current Curves0.0010.010.11101000.1110100Current In AmperesT i m e I n S e c o n d s0.10A0.14A 0.20A 0.30A 0.50A 0.75A 1.10A 1.25A 1.50A 2.00A 2.50A 2.60AReel:MSM010～3501500pcs ／ｒｅｅｌPPTC /M SM Ser ies03 | spsemiREV.2014.05.01。

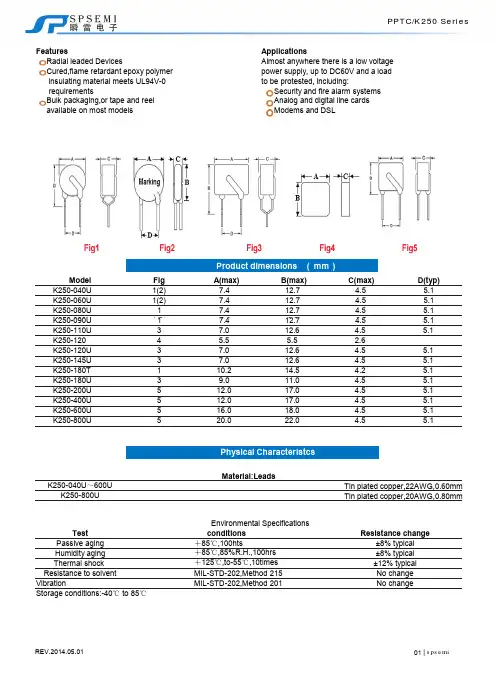

FeaturesApplicationsRadial leaded DevicesAlmost anywhere there is a low voltage Cured,flame retardant epoxy polymer power supply,up to DC60V and a load insulating material meets UL94V-0to be protested,including:requirementsSecurity and fire alarm systems Bulk packaging,or tape and reel Analog and digital line cards available on most models Modems and DSLModel Fig A(max)B(max)C(max)D(typ)K250-040U 1(2) 7.4 12.7 4.5 5.1K250-060U 1(2) 7.4 12.7 4.5 5.1 K250-080U 1 7.4 12.7 4.5 5.11(2) 6.09.3 3.8 5.1K250-090U 1 7.4 12.7 4.5 5.1K250-110U 3 7.0 12.6 4.5 5.1K250-1204 5.5 5.5 2.6K250-120U 3 7.0 12.6 4.5 5.1K250-145U 3 7.0 12.6 4.5 5.1K250-180T 1 10.2 14.5 4.2 5.1 K250-180U 3 9.0 11.0 4. 5 5.1 K250-200U 5 12.0 17.0 4.5 5.1 K250-400U 5 12.0 17.0 4.5 5.1K250-600U 5 16.0 18.0 4.5 5.1K250-800U5 20.0 22.0 4.5 5.1K250-040U ～600UK250-800UTestconditions Passive aging Humidity aging Thermal shock Resistance to solvent VibrationStorage conditions:-40℃to 85℃Resistance change＋85℃,85%R.H.,100hrs ＋125℃,to-55℃,10times MIL-STD-202,Method 215MIL-STD-202,Method 201±12%typical No change No change±8%typical ±8%typical Environmental Specifications Material:Leads＋85℃,100htsTin plated copper,22AWG ,0.60mm Tin plated copper,20AWG ,0.80mm01 | spsemiREV.2014.05.01Model Ihold Itrip Vmax Vmax Imax Pd maxOP Interrupt Current Time Rmin Rmax R1max(A)(A)(Vdc)Vrms(A)(w)(A)(S)(Ω)(Ω)(Ω) K250-040U0.0400.08602503 1.00.50.2306080 K250-060U0.0600.12602503 1.00.50.52006090 K250-080U0.0800.16602503 1.010.25142233 K250-090U0.0900.18602503 1.010.5102031 K250-110U0.1100.22602503 1.01 1.161216 K250-1200.1200.24602503 1.01 1.251014 K250-120U0.1200.24602503 1.01 1.261116 K250-145U0.1450.29602503 1.01 2.5 3.5 6.514 K250-180T0.1800.656025010 1.83 3.0 1.0 2.24K250-180U0.1800.656025010 1.83 1.5246K250-200U0.2000.406025010 2.43 5.0369K250-400U0.4000.806025010 2.838.0136K250-600U0.600 1.206025010 3.2312.00.625K250-800U0.800 1.606025010 3.6518.00.413IholdItripVmax OPVmax InterrupImaxPdRmin/maxRmaxR1max*CAUTION-40-2002540506070800.0600.0530.0470.0400.0340.0310.0270.0240.0190.0900.0800.0700.0600.0500.0460.0410.0360.0290.1240.1100.0950.0800.0660.0590.0510.0440.0330.1710.1510.1310.1100.0910.0810.0710.0610.0460.1910.1700.1480.1200.1040.0930.0820.0710.0550.2250.1990.1720.1450.1190.1060.0930.0800.0600.2690.2400.2110.1800.1530.1380.1230.1090.0870.3000.2660.2340.2000.1700.1540.1360.1200.0960.6000.5320.4680.4000.3400.3080.2720.2400.1920.9000.7980.7020.6000.5100.4620.4080.3600.2881.200 1.0640.9360.8000.6800.6160.5440.4800.384Minimum device resistance prior to tripping at25℃.Typical power dissipatde from device when in the tripped state in25℃still air environment at rated voltageMaximum Time To TripMaximum operating volatge(Vdc)device can withstand without damage at ratde current(Imax).Maximum interrupt volatge(Vac)device can withstand without damage at ratde current.Maximum fault current device can withstand without damage at rated voltage.ResistanceHold Current:Maximum current device will not trip in25℃still air.Trip current:Minimum current at which the device will always trip in25℃still airK250-200UPart numberK250-040UK250-060UMaximum device resistance prior to tripping at25℃.Maximum device resistance one hour after it is trippde at25℃.Operation beyond the specified rating may result in damage and possible arcing.K250-400UK250-600UK250-800UMaximum ambidnt operating temperatures(℃)K250-080UK250-110UK250-120/120UK250-145UK250-180T/180U02 | spsemi REV.2014.05.01K250-040～180K250-200～600K250-800Bulk:1000pcs per bag 500pcs per bag 200pcs per bag03 | spsemiTypical Time-To-Trip at 25°CREV.2014.05.01。

自恢复保险丝一、什么是自恢复保险丝（POLYPTC\PPTC \PTC）自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。

在习惯上把PPTC(Polyer Positive TemperatureCoefficent---正温度系数，见关键词PPTC)也叫自恢复保险丝。

二、自恢复保险丝原理自恢复保险丝是由高科技聚合树脂及纳米导电晶粒经特殊工艺加工制成，正常情况下，纳米导电晶体随树脂基链接形成链状导电通路，保险丝正常工作；当电路发生短路或者过载时，流经保险丝的大电流使其集温升高，当达到居里温度时，其态密度迅速减小，相变增大，内部的导电链路呈雪崩态变或断裂，保险丝呈阶跃式迁到高阻态，电流被迅速夹断，从而对电路进行快速，准确的限制和保护，其微小的电流使保险丝一直处于保护状态，当断电和故障排除后，其集温降低，态密度增大，相变复原，纳米晶体还原成链状导电通路，自恢复保险丝恢复为正常状态，无需人工更换。

三、自恢复保险丝参数IH：最大工作电流（25℃）IT：最小动作电流（25℃）Itrip：过载电流 Tmax：过载电流最大动作时间Vmax：最大过载电压 Imax：最大过载电流Rmin：最小电阻（25℃）Rmax：最大电阻（25℃）四、自恢复保险丝应用自恢复保险丝串联在 DC/AC 电源电路中.可以选择DIP 直插式或 SMD 表面贴装式. PPTC 无正负极性之分.因 PPTC 在保护状态下,表面温度高,要安装在通风状态下,对高温敏感的元器件不要与 PPTC 直接接触.五、选型型号如：KX60-050 最大工作电压为60V，最大工作电流为0.5A 应用范围:ADSL设备中的自恢复保险丝的应用自恢复保险丝在无线电产品,电池组,充电器产品中的应用汽车电子及零部件中的过流保护应用遥控电动玩具车, 高低频电源充电器电动玩具,童车等电子玩具中的应用卫星接受器DVB产品中的应用自恢复保险丝在通信终端设备产品中的应用电源供应器产品中的应用家庭影院 / 扬声器 / 分频器 / 电磁负载 / 马达 / 吸尘器六、自恢复保险丝的应用1.镇流器日光灯需要一个镇流器产生高电压和大电流来点着。

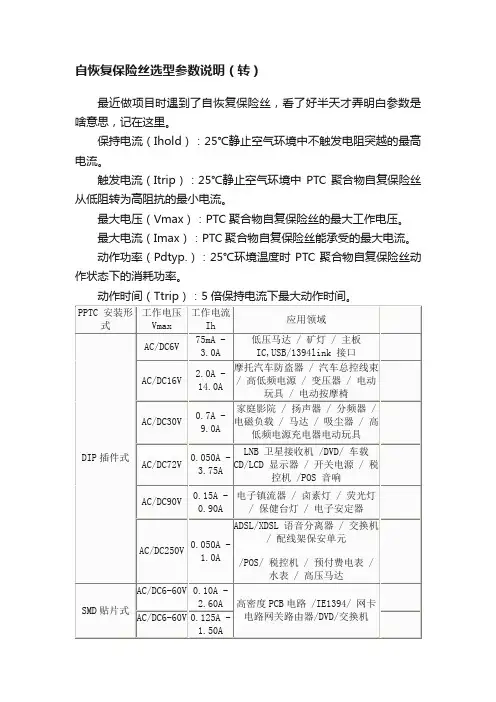

自恢复保险丝选型参数说明（转）
最近做项目时遇到了自恢复保险丝，看了好半天才弄明白参数是啥意思，记在这里。

保持电流（Ihold）：25℃静止空气环境中不触发电阻突越的最高电流。

触发电流（Itrip）：25℃静止空气环境中PTC聚合物自复保险丝从低阻转为高阻抗的最小电流。

最大电压（Vmax）：PTC聚合物自复保险丝的最大工作电压。

最大电流（Imax）：PTC聚合物自复保险丝能承受的最大电流。

动作功率（Pdtyp.）：25℃环境温度时PTC聚合物自复保险丝动作状态下的消耗功率。

动作时间（Ttrip）：5倍保持电流下最大动作时间。

自恢复保险丝如何选型自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。

习惯上把PPTC 叫做自恢复保险丝。

自恢复保险丝主要的作用是用来做电器中做过流保护作用。

因此自恢复保险丝有耐压值，耐流，维持电流，动作时间等参数。

因此在自恢复保险丝选型是要根据所用产品的电压，电流和保护电流等来选择合适的产品。

方法如下： 1.首先确定被保护电路正常工作的最大环境温度，电路中工作电流，最大工作电压，要求的保护电流，动作时间等参数2.根据被保护电路或产品的特点选择出适用的自恢复保险丝是插件保险丝还是贴片保险丝。

3.根据最大工作电压选择出耐压等级大于或等于最大工作电压的产品系列4.根据电路工作最大环境温度和电路中工作电流，对照自恢复保险丝温度折减率选出维持电流适合的产品规格5.根据该型号的自恢复保险丝的动作时间曲线图确认选出的产品是否符合要求动作保护时间。

6.对照规格书中提供的数据，确认该种规格热敏电阻的尺寸符合要求。

例如，某控制电路需要过流保护，其工作电压为48 伏特、电路正常工作时电流为450 毫安、电路的环境温度为50℃。

要求电路中电流达到1.4 安培时实现保护和电路为5 安培时2 秒内能够对电路进行迅速保护。

我们可以根据其工作电压48 伏特，首先选择耐压等级为60 伏特的wh60 系列自恢复保险丝产品，然后对照该系列产品的维持电流与温度关系列表选择wh60－065 或wh60－075 两种规格的产品，再根据动作时间与电流的关系图发现，5 安培时wh60－065 和wh60-075 的动作时间都为1 秒钟左右的动作时间，但是wh60-065 的保护动作电流1.3 安培不符合要求，因而最终应选择wh60－075 规格的自恢复保险丝。

根据以上例子可以看出，自恢复保险丝的选型可以根据上面的6 步法进行选型。

但是很多要求保护的电路很复杂，具体的选型还是要根据具体情况进行选型后最经过实验测试后最确定最终合适的产品。

产品图片Figure 1Figure 2Figure 3 Figure 4 GR16V系列产品型号及电气参数I H :保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T :动作电流：在25℃环境温度、静止空气下启动保护的最小流。

VMax : 元件所能承受的最大工作电压。

I Max :元件在额定电压下所能承受的最大故障电流。

R0 :标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR16V系列动作时间曲线图GR30V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR30V系列动作时间曲线图GR72V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max : 元件所能承受的最大工作电压。

I Max : 元件在额定电压下所能承受的最大故障电流。

R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR72V系列动作时间曲线图GR135系列产品型号及电气参数I H :保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T :动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

V Max :元件所能承受的最大工作电压。

I Max :元件在额定电压下所能承受的最大故障电流。

R0 :标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。

GR135V系列动作时间曲线图GR265V系列产品型号及电气参数I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。

I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。

♦Smaller size saves board space and cost♦Resettable circuit protection自恢复保护、免维护♦Fast time-to-trip动作时间快♦Low resistance低内阻值♦Lead-free and compliant with the European Union RoHS Directive2002/95/EC 符合欧州ROHS无铅环保要求B.Application应用范围Polymer Resettable Fuse for over-current,over-temperature and short-circuit protection可恢复保险丝用于过流、温度和线路短路保护♦Loudspeaker、VCD、DVD、Transformers、Automotive electronics、Electronic toys、Motors 音响喇叭、VCD、DVD机、变压器、汽车电子、电子玩具、马达（电动工具）♦IEEE1394PortsIEEE1394通讯接口♦USB hub,ports and peripheralsUSB交换机及外围设备♦Phones电话设备♦Data communication数据交换机♦Modems/Ethernet/LAN调制解调器/以太网C.General Description简要概述Polymer resettable fuse are made of polymeric PTC materials which is a matrix of自恢复保险丝是聚合物高分子材料通过特殊工艺而成，polymer containing dispersed conductive particles.Generally,the device has a very高分子粒子按一定的规律排列，正常情况下，自恢复保险丝器件处于低内阻状态，low resistance.If an over-current happened,as a response to the damage current,当电路中电流突然增大时，the resistance will immediately increase to very high,reducing the current of the器件将会在短时间内阻值升到高阻状态、高分子膨胀circuit to a safe value that the loading can carry.Once fault to the circuit is weed out从而起到减少过电流；and power is recuperated,the polymer will deflate itself,the device will reset and is一旦故障排除后，高分子将会恢复正常规则排序。

自恢复保险丝选型说明术语说明：I H：保持电流―――25℃静态空气环境中PPTC不工作的最高电流I T：触发电流―――25℃空气环境中PPTC动作所需的最小电流T TRIP：动作时间――－25℃空气环境5倍IH时最大动作时间V MAX：最大工作电压―――PPTC的最大工作电压I MAX： PPTC最大承受电流R MIN：最小电阻―――25℃环境温度下PPTC最小零功率阻值R MAX：最大电阻―――25℃环境温度下PPTC最大零功率阻值第一步：确定电路电气参数1.最大正常工作电压2.产品使用的最大工作温度及环境条件3.最大正常工作电流4.最大电路保护电流第二步：确定使用器件的最大工作电压1.确定产品的安装方式：分插件和贴片2.然后找出对应的耐压器件Vmax，所选择的器件耐压值理论值应该大于工作电压乘以1.2 倍。

例如：12V 电路，器件Vmax 大于或等于12V*1.2 倍，电路稳定的条件1.0 倍也可以满足。

3.确定器件系列：插件分：6V 、16V、30V、60V、72V 、250V、600V贴片分：SMD0603、SMD0805、SMD1206、SMD1812、SMD2012、SMD2920第三步：确定环境条件下的工作电流参照技术资料电流与温度折减比对照表，选择出与环境条件下最匹配的工作电流器件，环境温度条件下折减的电流应该大于或等于工作电流值。

第四步：确定最大中断电流，也称最大承受电流从上面确定的最大工作电压、电路短路或故障产生的短路电流应该小于器件最大承受电流，即：I MAX 大于电路短路最大电流。

注：理论上，短路电流为无穷大，其实不然。

第五步：确定动作时间明确动作时间是十分重要的，如何你选择的器件，动作时间过慢；PPTC 在保护之前，你的被保护电路已经被损坏；动作时间过快；则有可能出现误动作或异常动作。

动作时间是指你选择的器件，故障电流通过器件时，将器件切换到高温状态的时间量。

第六步：验证环境温度的可行性为了让你选择的器件，能达到最佳状态，确保应用场合的最小和最大环境温度下自恢复保险丝的工作温度范围内。

PPTC 产品简介及在LED灯中使用的选型方法PPTC自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。

在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自复保险丝为低阻状态，线路上流经自复保险丝的电流所产生的热能小，不会改变晶体结构。

当线路发生短路或过载时，流经自复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态，工作电流迅速减小，从而对电路进行限制和保护。

当故障排除后，自复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。

工作原理：自恢复保险丝的动作原理是一种能量的动态平衡。

流过自恢复保险丝系列元件的电流，通过自恢复保险丝本身的电阻关系而产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高自复保险丝系列元件的温度。

正常工作时的温度较低，产生的热和散发的热达到平衡。

自复保险丝系列元件处于低阻状态，自复保险丝系列不动作，当流过自复保险丝系列元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，自复保险丝系列仍不动作。

当电流或环境温度再提高时，自复保险丝系列会达到较高的温度。

若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得自复保险丝系列元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时自复保险丝系列元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够自复保险丝系列元件散发出的热量，处于变化状态下自复保险丝系列元件便可以一直处于动作状态（高阻）。

当施加的电压消失时，自复保险丝系列便可以自动恢复了。

自恢复保险丝应用：高分子 PTC自复保险丝是一种直热式、阶跃型热敏电阻，其电阻变化过程与自身的发热和散热情况有关，因而其维持电流IH、动作电流IT及动作时间受环境温度影响。
